  1. 《零件的计算机辅助编程与制造》 单元四：装配件 教学资源 四川工程职业技术学院 www.scetc.net

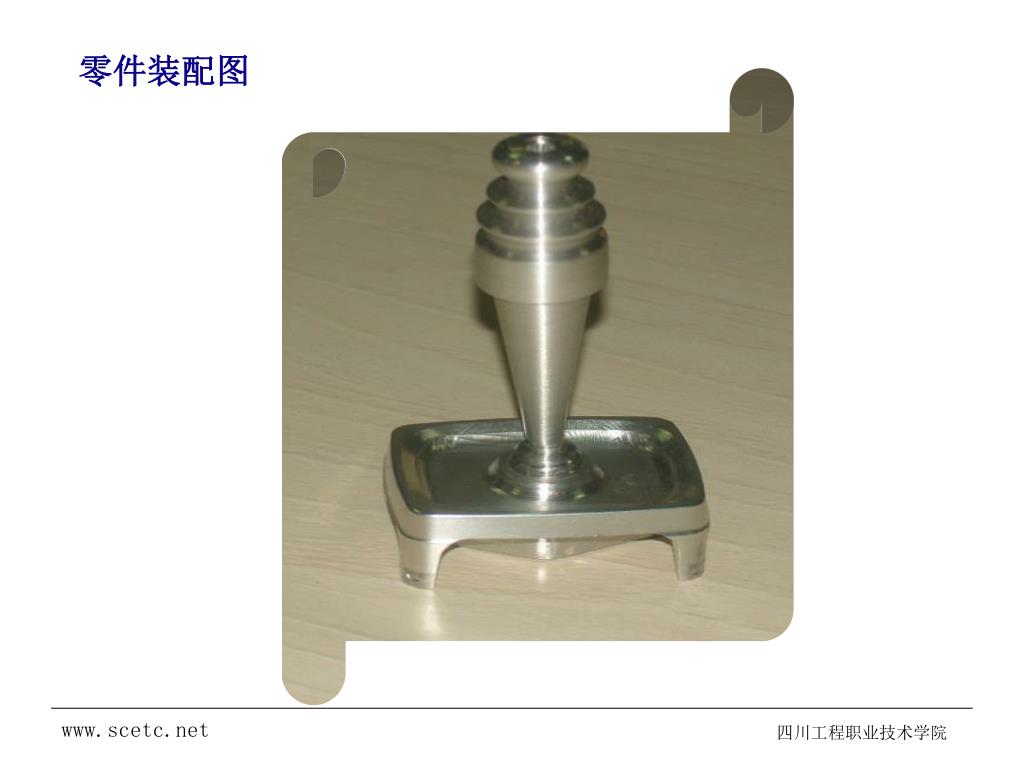

  2. 零件装配图

  3. 装配爆炸图

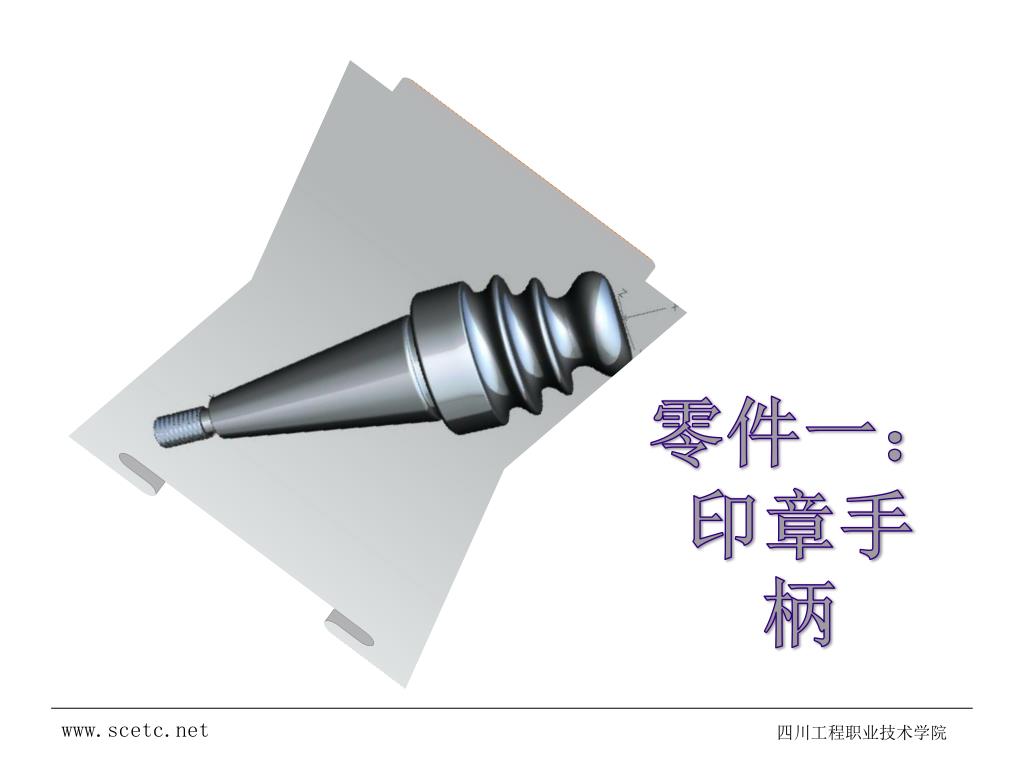

  4. 零件一：印章手柄

  5. 零件二：安装底座

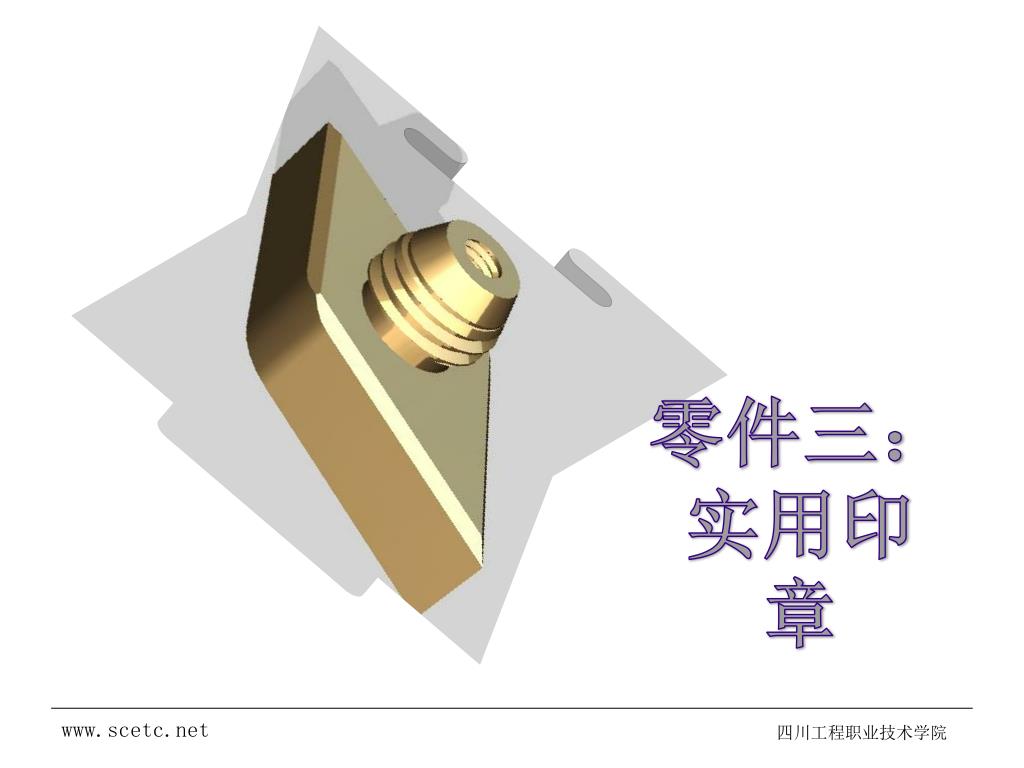

  6. 零件三：实用印章

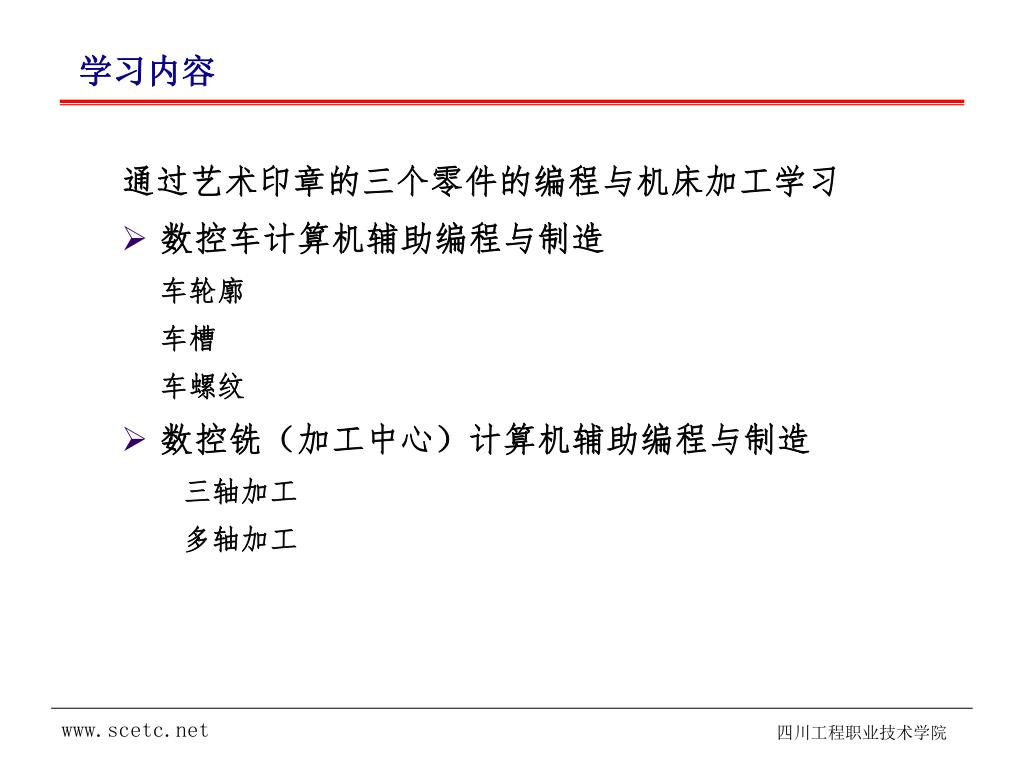

  7. 学习内容 通过艺术印章的三个零件的编程与机床加工学习 • 数控车计算机辅助编程与制造 车轮廓 车槽 车螺纹 • 数控铣（加工中心）计算机辅助编程与制造 三轴加工 多轴加工

  8. 一：组织学生分组，分发任务 将学生分成五人一小组，并选出小组组长； 分发装配件工艺文件 告之学生零件的2D图样、3D模型文件的下载路径

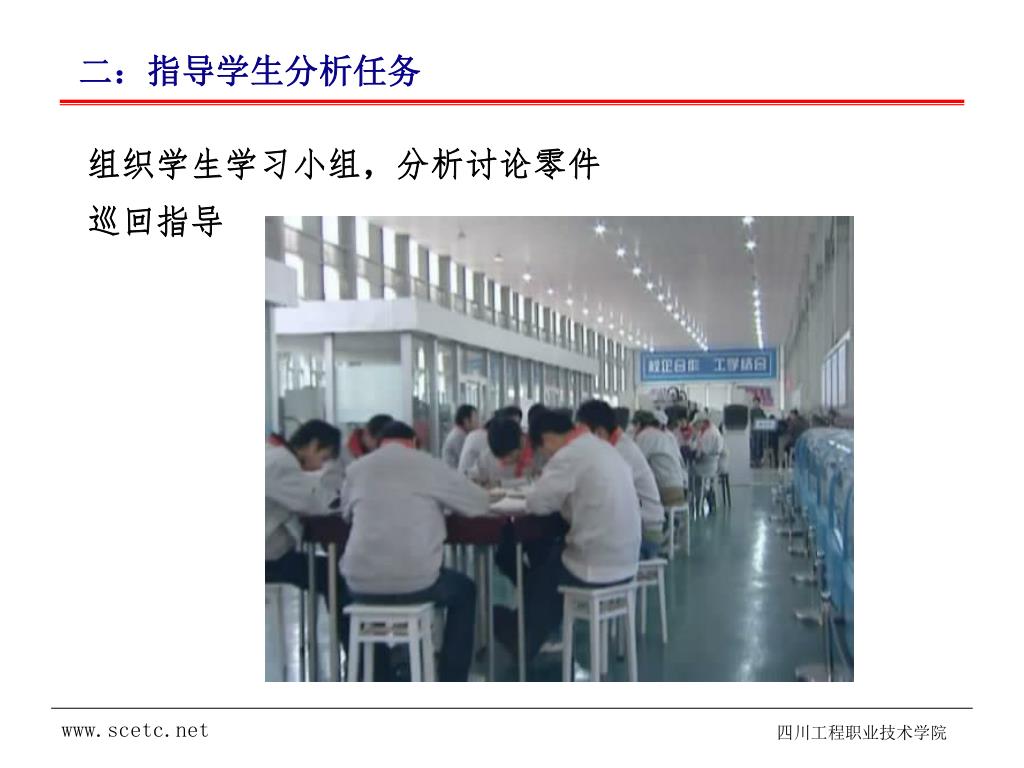

  9. 二：指导学生分析任务 组织学生学习小组，分析讨论零件 巡回指导

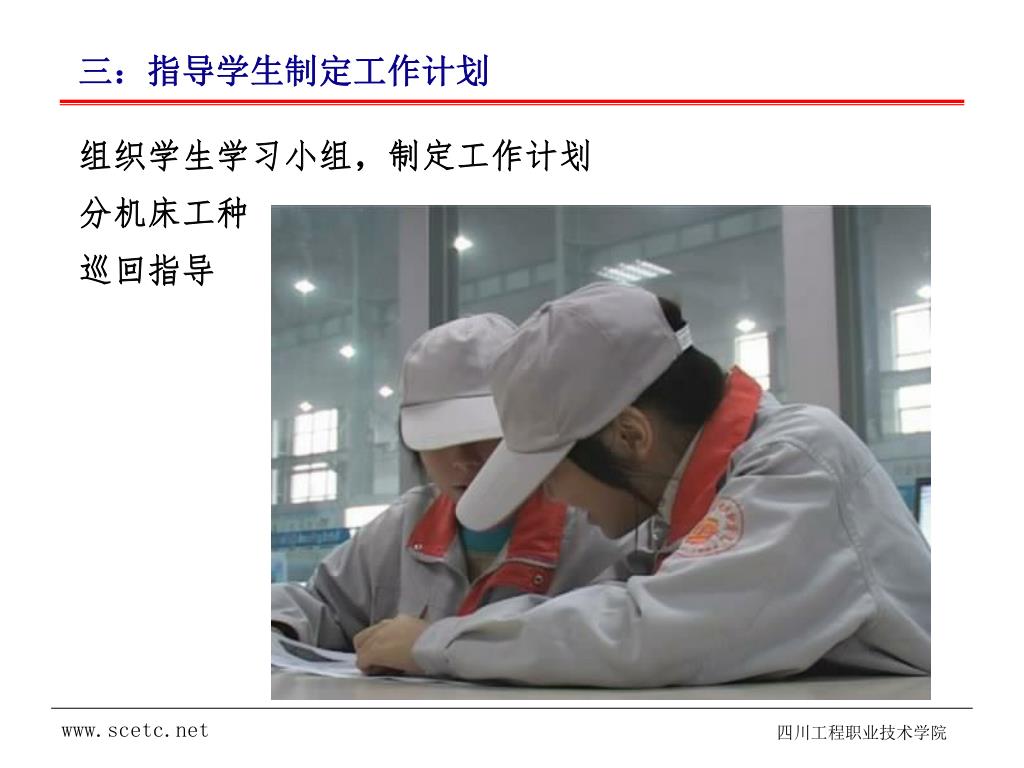

  10. 三：指导学生制定工作计划 组织学生学习小组，制定工作计划 分机床工种 巡回指导

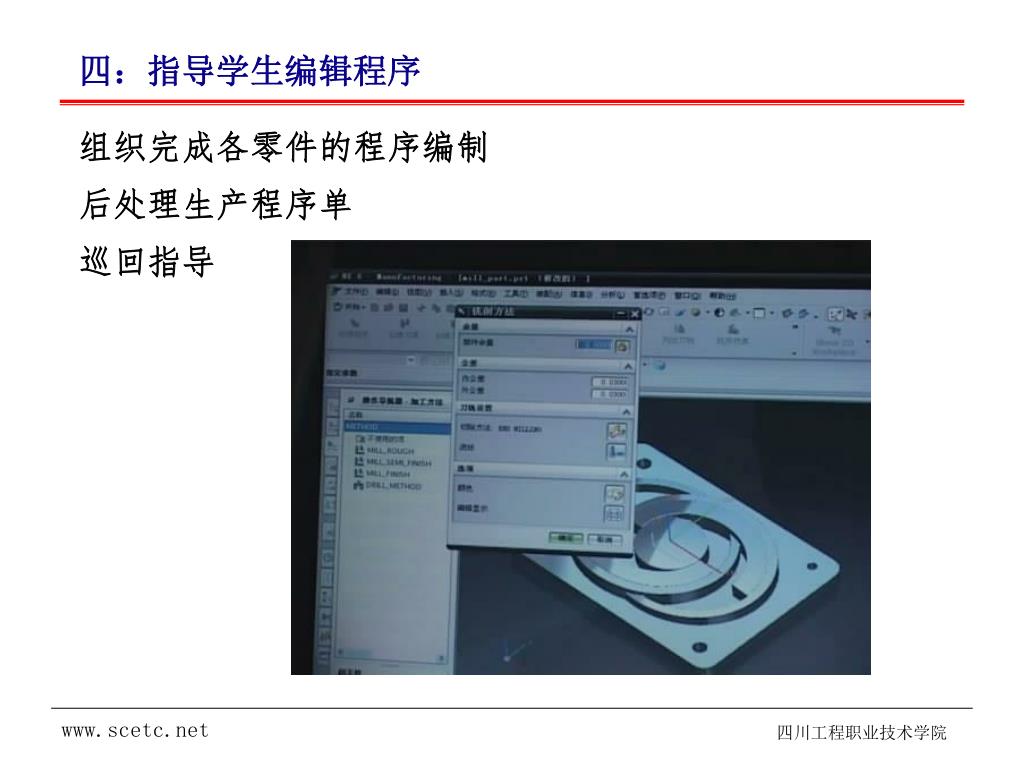

  11. 四：指导学生编辑程序 组织完成各零件的程序编制 后处理生产程序单 巡回指导

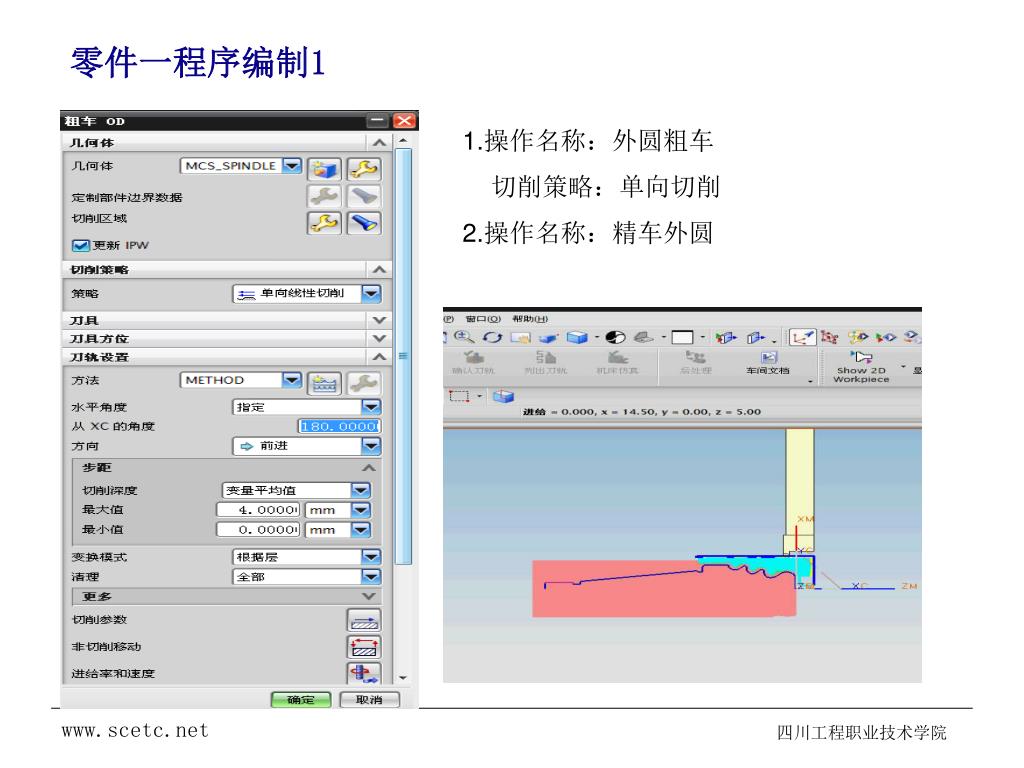

  12. 零件一程序编制1 1.操作名称：外圆粗车 切削策略：单向切削 2.操作名称：精车外圆

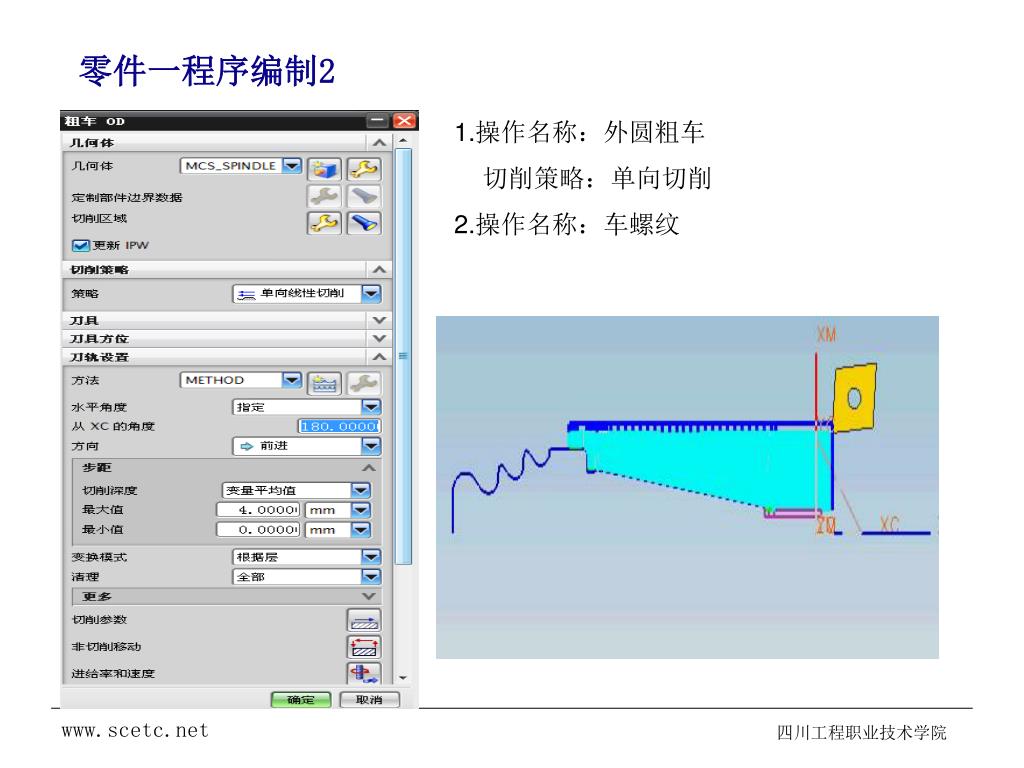

  13. 零件一程序编制2 1.操作名称：外圆粗车 切削策略：单向切削 2.操作名称：车螺纹

  14. 零件二程序编制1 1.操作名称：型腔铣 切削策略：跟随部件 2.操作名称：等高铣

  15. 零件二程序编制2 1.操作名称：型腔铣 切削策略：跟随部件 2.操作名称：固定轴 驱动模式:表面积 3.钻孔加工螺纹

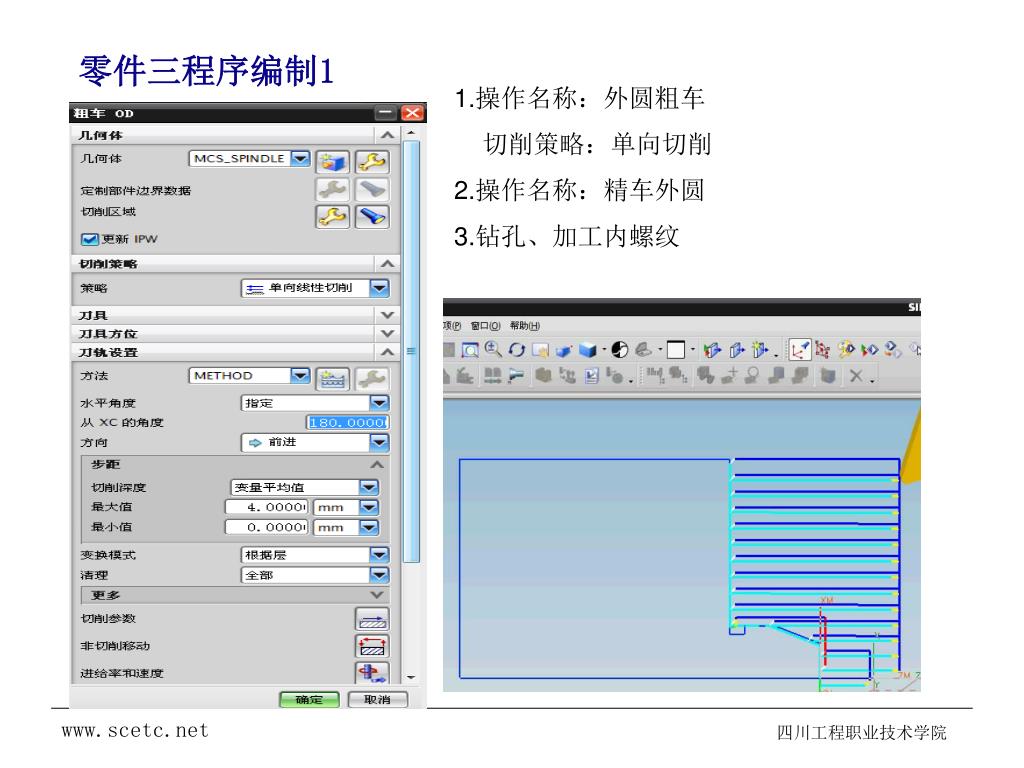

  16. 零件三程序编制1 1.操作名称：外圆粗车 切削策略：单向切削 2.操作名称：精车外圆 3.钻孔、加工内螺纹

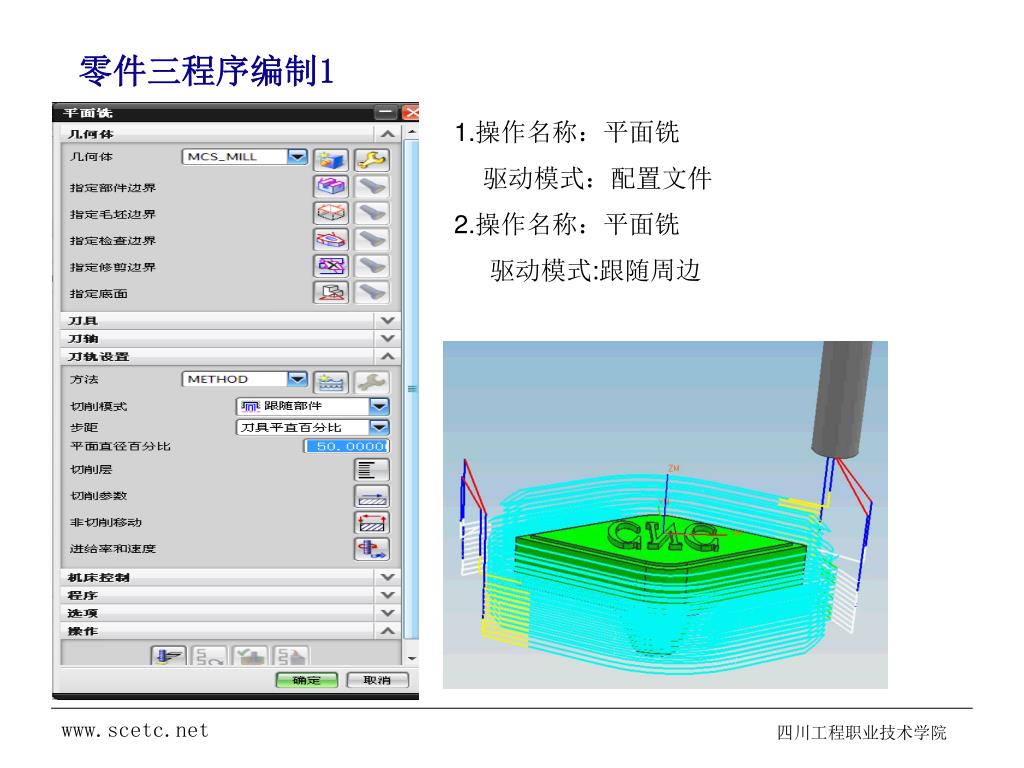

  17. 零件三程序编制1 1.操作名称：平面铣 驱动模式：配置文件 2.操作名称：平面铣 驱动模式:跟随周边

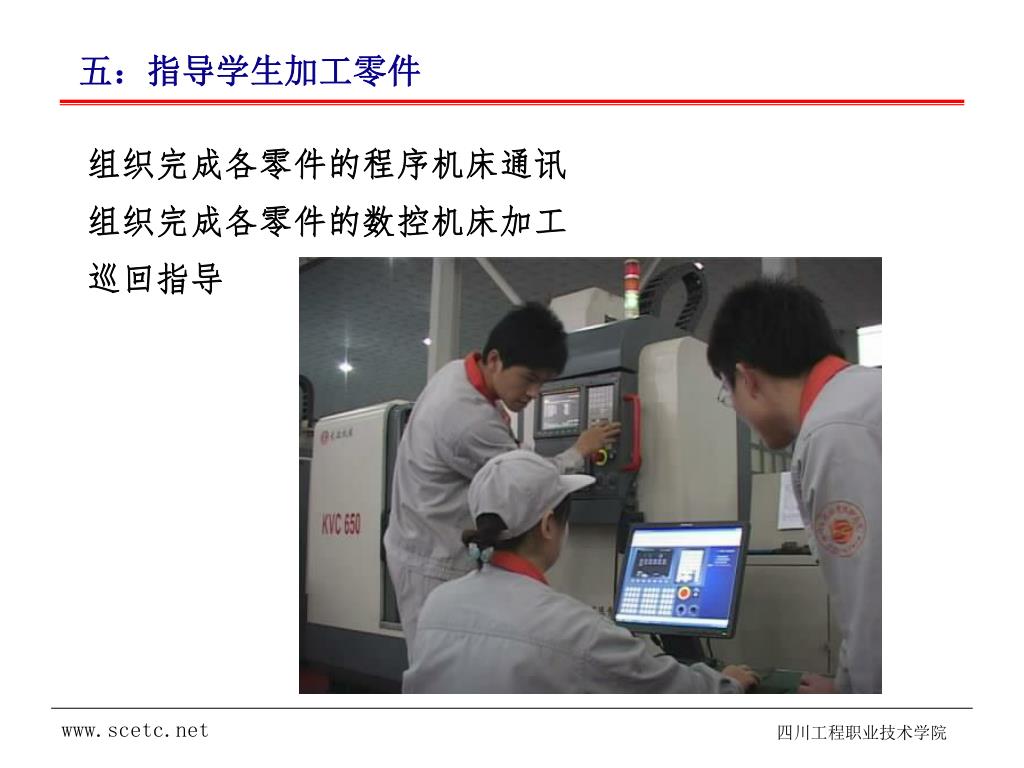

  18. 五：指导学生加工零件 组织完成各零件的程序机床通讯 组织完成各零件的数控机床加工 巡回指导

  19. 指导学生加工零件

  20. 指导学生加工零件

  21. 指导学生加工零件

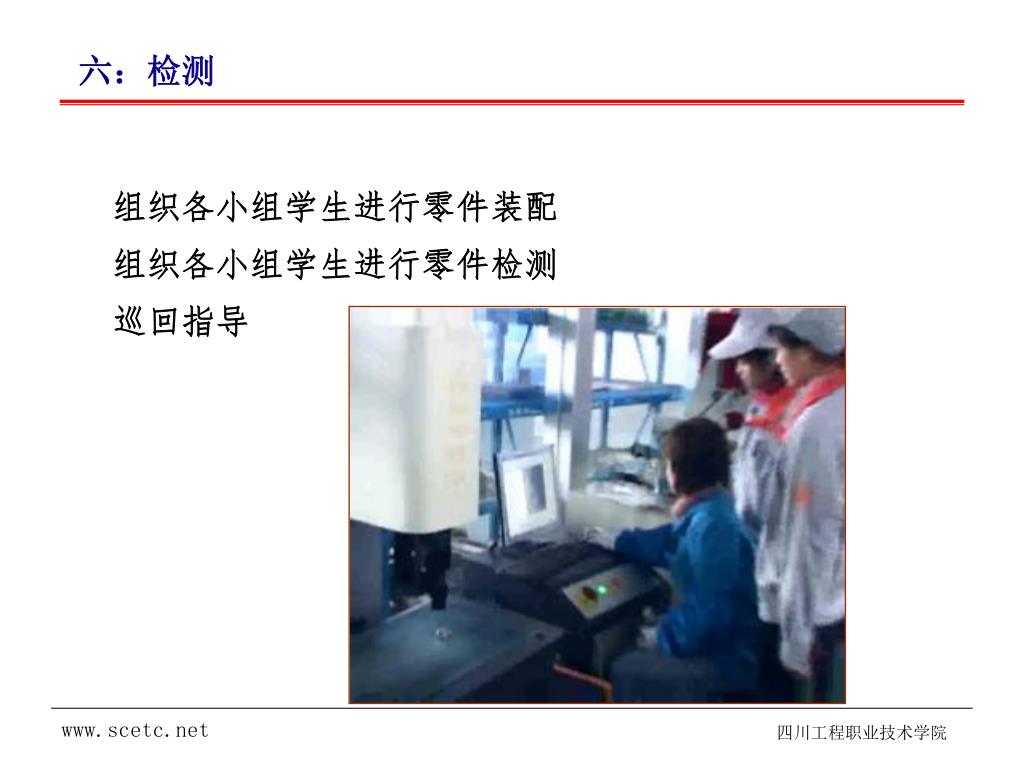

  22. 六：检测 组织各小组学生进行零件装配 组织各小组学生进行零件检测 巡回指导

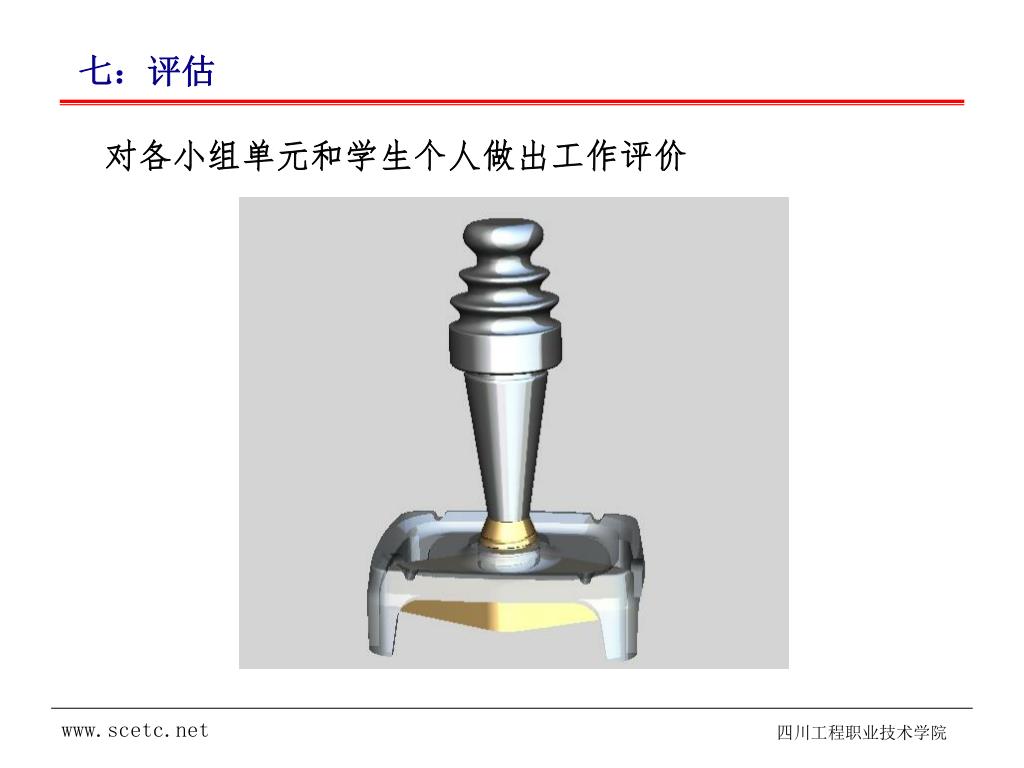

  23. 七：评估 对各小组单元和学生个人做出工作评价

  24. 谢谢大家！
