翻盖冲水马桶

1. 翻盖冲水马桶 第三届全国大学生 机械创新设计大赛 绿色设计 绿色机械

2. 我们的团队 第三届全国大学生机械创新设计大赛 指导老师 团队 周雅铭 吕杰锋 TEAM 工设0503 黄苇 工业设计 0503 胡鸿雁 工设0602 黄 磊 工业设计 0501 工业设计 0501 李萌锐 刘畅

3. 项目基本情况 1 项目的创新点 2 项目的应用前景 3 结构原理图 二维、三维设计图 4 5 项目大纲 第三届全国大学生机械创新设计大赛 自动翻盖冲水节水马桶

4. 1.项目基本情况 第三届全国大学生机械创新设计大赛 • 日常生活中，马桶的应用方式主要是手动翻盖、手动冲水，即方便前要先将马桶盖打开，方便完后用手通过按、拉开关进行冲水，再合上马桶盖，这个过程手必须得与马桶接触，这样就存在一些问题。

5. 问题 第三届全国大学生机械创新设计大赛 在公共空间环境如公共卫生间，马桶盖和冲水开关容易导致细菌传染。

6. 问题 第三届全国大学生机械创新设计大赛 对于一些特殊场合，如医院打吊瓶的病人，方便的时候操作十分不便。

7. 第三届全国大学生机械创新设计大赛 针对这些问题我们设计一个自动开盖、自动冲水。冲水开关和桶盖开关采用联动脚踏式设计，无需动手，适合大多数人群、当人踏上前部踏板时，马桶盖自动打开，并且根据人踩踏板的位置来识别大小便从而决定是否使用坐圈，当人方便完离开踏板时开始冲水，这样就解决了手触开关和马桶盖的问题。

8. 二、项目的创新点 第三届全国大学生机械创新设计大赛 国内外状况 • 在自动翻盖方面：基本都是靠电磁方 • 式驱动，主要靠红外感应，不区分大小便 • 翻盖，成本高。 ② 在自动冲水方面：基本都是靠红外线 感应，无法自动区分冲水量，成本高、 浪费水。

9. 第三届全国大学生机械创新设计大赛 国内外状况 ③在冲水方式方面：基本都属于虹吸式和直冲式，没有水箱进行增压，需要用大量水才能把排泄物清理干净。

10. 第三届全国大学生机械创新设计大赛 同类产品的操作方式 红外感应冲水便池 手按式开关冲水便池

11. 我们的产品的优势 第三届全国大学生机械创新设计大赛 ①手不接触桶盖、坐圈、开关，防止疾病传染。 ②自动分区大小便翻盖方式，具有用脚踏式大小便冲翻盖方式，无需人动手。 ③一个动作完成翻盖、冲水操作，适合残疾人、老年人等弱势群体使用。 ④通过自来水本身压力进行水箱增压。 ⑤不需要消耗电能、既安全又节能

12. 三、项目的应用前景 第三届全国大学生机械创新设计大赛 应用对象 我们的马桶不需要用手来操作，能有效防止与马桶接触而导致的细菌传染，又能方便一些残障人群、医院打吊针的病人，同时也能满足正常人的需求。 我们的产品可大量运用在： ①医院卫生间 通常医院是最容易传染疾病的地方，尤其是医院的卫生间，人们很容易对医院卫生间的马桶产生恐惧感。再加上医院每天都会有打吊针的人，这些打吊针的人也需要上厕所，但是一个手插着针头一个手举着吊瓶就十分不方便。因此，如果医院安装这样的马桶，可以避免手接触桶盖和冲水开关，即从心理上减轻了在医院上厕所的压力，也防止了疾病的传播，同时也方便了正在打点滴的人士。

13. 第三届全国大学生机械创新设计大赛 ②学校、酒店、商场、旅游区等公共场所卫生间 学校、酒店、商场、旅游区等公共场所卫生间也是人群流动比较大的场合，这些场合的卫生间也容易导致病菌大面积传播，如果对在这些地方装上这种马桶，就可以避免病菌的传播。 ③大多数家庭

14. 使用价值 第三届全国大学生机械创新设计大赛 ①防止接触开关导致疾病传染。 ②解放双手。 ③适合残障人群。 ④自动区别大小便冲水达到节水目的。 ⑤增压冲水达到节水目的。 ⑥不使用电，节能安全。 ⑦方便完自动合盖及时防止臭味蔓延。

15. 四、结构原理图（机构运动原理图） 第三届全国大学生机械创新设计大赛

16. 第三届全国大学生机械创新设计大赛

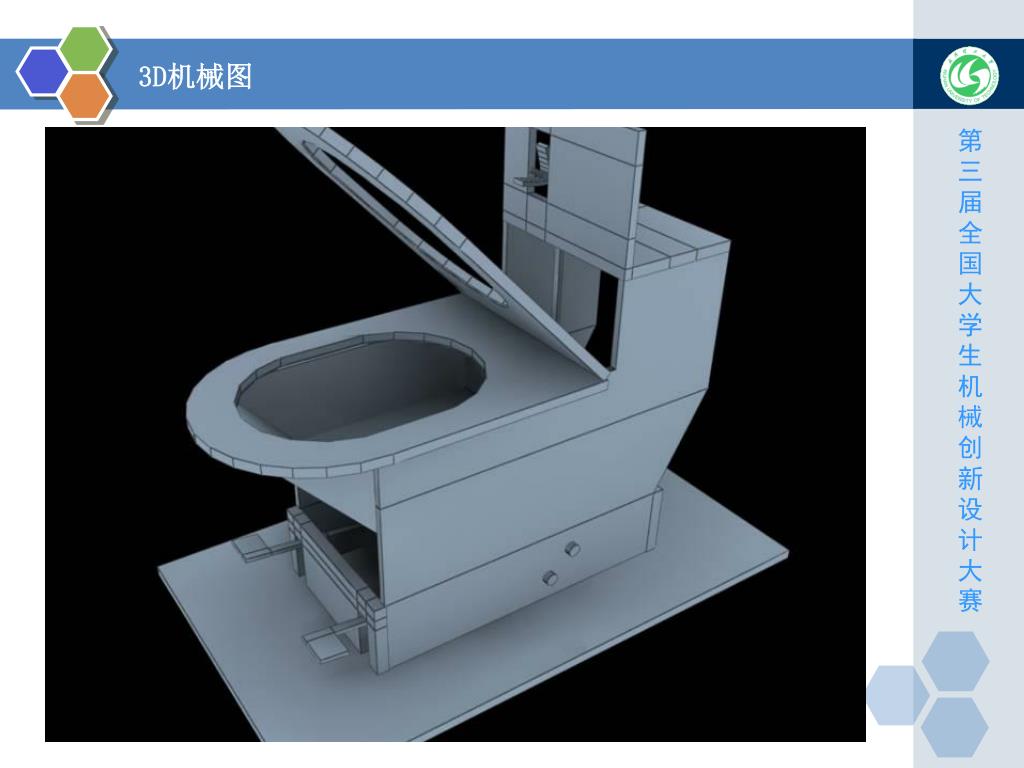

17. 3D机械图 第三届全国大学生机械创新设计大赛

18. 3D机械图 第三届全国大学生机械创新设计大赛

19. 3D机械图 第三届全国大学生机械创新设计大赛

20. 3D机械图 第三届全国大学生机械创新设计大赛

21. 3D效果图 第三届全国大学生机械创新设计大赛
