Antennentechnik

Jörn Engel

slide2

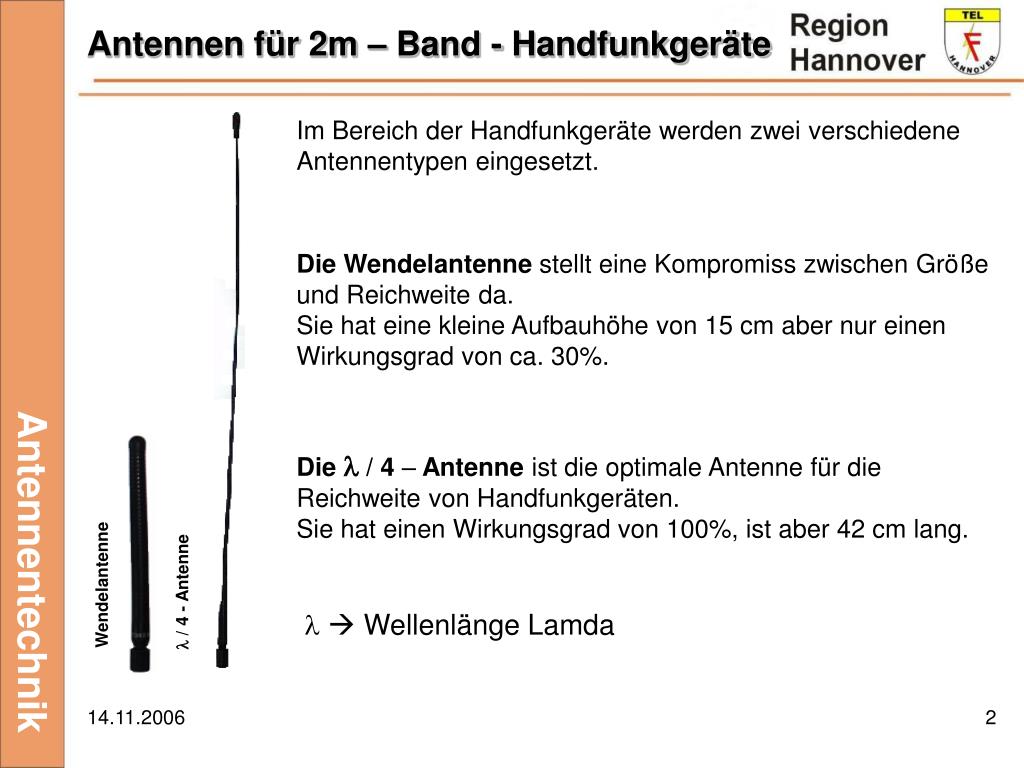

Die Wendelantenne stellt eine Kompromiss zwischen Größe und Reichweite da.

Sie hat eine kleine Aufbauhöhe von 15 cm aber nur einen Wirkungsgrad von ca. 30%.

Die  / 4 – Antenne ist die optimale Antenne für die Reichweite von Handfunkgeräten.

Sie hat einen Wirkungsgrad von 100%, ist aber 42 cm lang.

Wendelantenne

 / 4 - Antenne

Antennen für 2m – Band - Handfunkgeräte

Im Bereich der Handfunkgeräte werden zwei verschiedene Antennentypen eingesetzt.

Antennentechnik

  Wellenlänge Lamda

slide3

Kanalantennen

Breitbandantenne

Fahrzeugantennen im 4m - Band

  • Im Bereich der Fahrzeugantennen werden zwei verschiedene Antennentypen eingesetzt.
  • Die Kanalantennen sind auf die passende Sendefrequenz abgeglichen und nur in einem Band (Unter- oder Oberband) nutztbar.
  • z.B. 4m - Antenne auf das Unterband abgeglichen (1010 mm)
  • W / U  Sender : Die gesamte Sendeleistung wird abgestrahlt
  • Empfänger : Die Empfangsleistung ist optimal
  • W / O  Sender : Ein Teil der Sendeleistung wird reflektiert
  • Empfänger : Die Empfangsleistung ist eingeschränkt
  • G / U  Sender : Die gesamte Sendeleistung wird abgestrahlt
  • Empfänger : Die Empfangsleistung ist eingeschränkt
  • G / O  Sender : Ein teil der Sendeleistung wird reflektiert
  • Empfänger : Die Empfangsleistung ist optimal
  • Die Breitbandantenne ist über das gesamte 4m - BOS – Band abgeglichen und verfügt so über die beste Sende- und Empfangsleistung .

Antennentechnik

slide4

Kombiantenne 2 / 4 m - Band

Die Kombiantenne für 2 und 4 m – Band ist eine optimale Antenne für das gesamte analoge BOS – Netz.

Der 4m – Teil ist als Breitbandantenne ausgelegt und hat einen Wirkungsgrad von 100 %.

Der 2m – Teil hat einen Wirkungsgrad von ca. 160 %.

Kombiantenne

Antennentechnik

slide5

X

falsch

Ausrichtung der Fahrzeugantenne

richtig

Antennentechnik

Die Fahrzeugantenne des Funkgerätes muss immer senkrecht stehen.

slide6

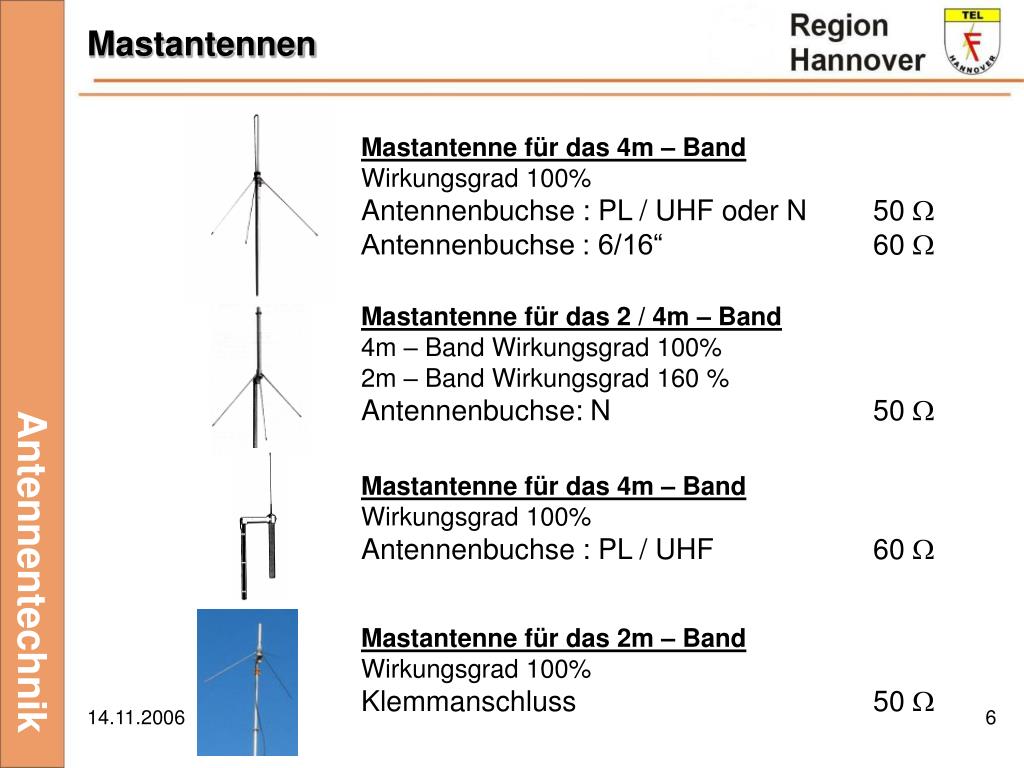

Mastantenne für das 4m – Band

Wirkungsgrad 100%

Antennenbuchse : PL / UHF oder N 50 

Antennenbuchse : 6/16“ 60 

Mastantenne für das 2 / 4m – Band

4m – Band Wirkungsgrad 100%

2m – Band Wirkungsgrad 160 %

Antennenbuchse: N 50 

Mastantenne für das 4m – Band

Wirkungsgrad 100%

Antennenbuchse : PL / UHF 60 

Mastantenne für das 2m – Band

Wirkungsgrad 100%

Klemmanschluss 50 

Mastantennen

Antennentechnik

slide7

f = 75 MHz  = 4m /4 = 1 m

f = 150 MHz  = 2m /4 = 0,5 m

f = 429 MHz  = 70 cm /4 = 0,175 m

Wellenlänge

Lichtgeschwindigkeit c

Wellenlänge  =

Frequenz f

Antennentechnik

slide8

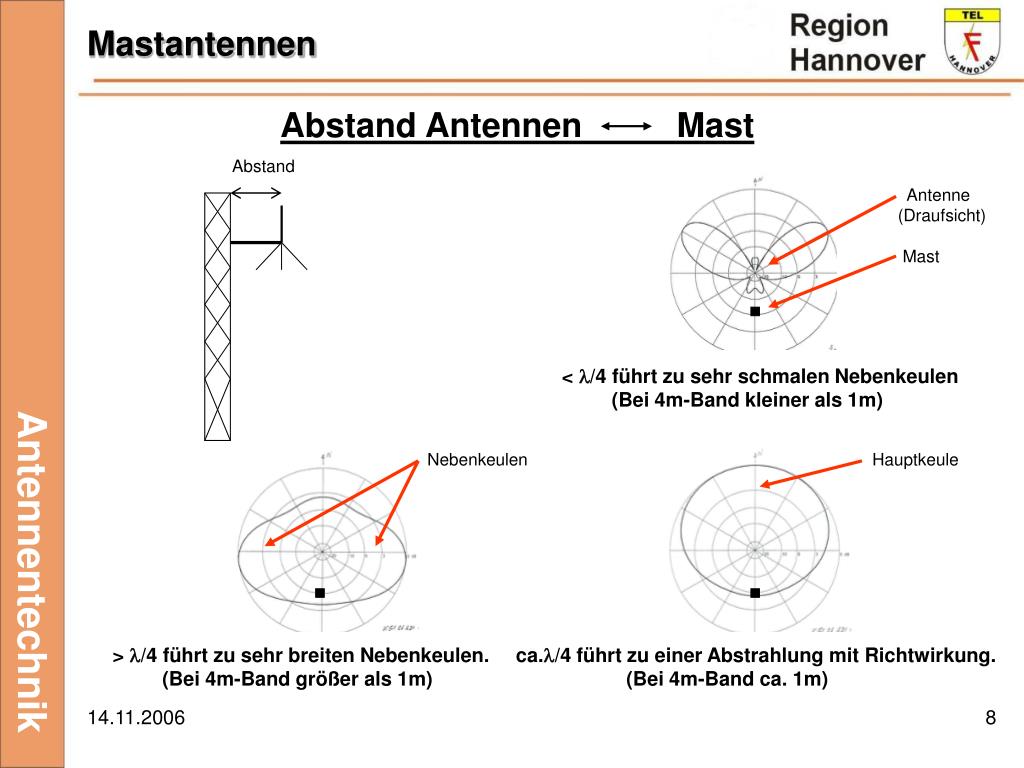

Abstand

Antenne

(Draufsicht)

Mast

< /4 führt zu sehr schmalen Nebenkeulen

(Bei 4m-Band kleiner als 1m)

Nebenkeulen

Hauptkeule

> /4 führt zu sehr breiten Nebenkeulen.

(Bei 4m-Band größer als 1m)

ca./4 führt zu einer Abstrahlung mit Richtwirkung.

(Bei 4m-Band ca. 1m)

Mastantennen

Abstand Antennen Mast

Antennentechnik

slide9

min. /2

min. /2

Bei 4m-Band > 2m

Bei 4m-Band > 2m

Antennen

  • Antennenaufbau
  • Antennen ausreichend entkoppeln, d.h. weit absetzen oder
  • verschiedene Aufbauhöhen (min. /2 Abstand)

Antennentechnik

slide10

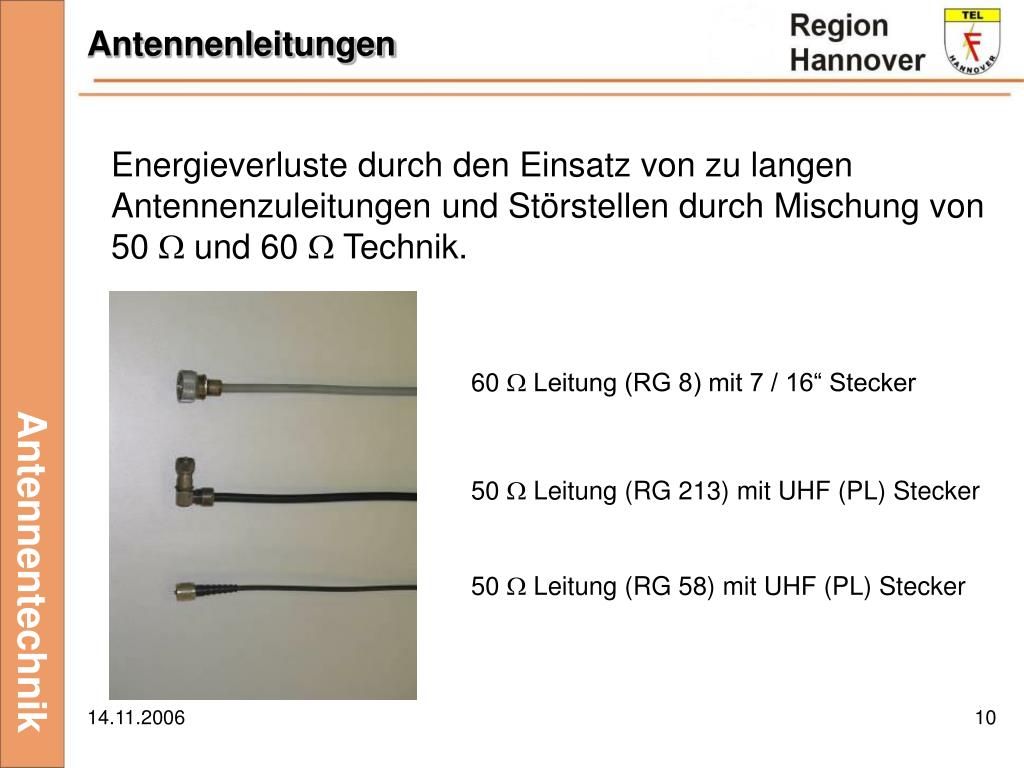

Antennenleitungen

Energieverluste durch den Einsatz von zu langen Antennenzuleitungen und Störstellen durch Mischung von 50  und 60  Technik.

60  Leitung (RG 8) mit 7 / 16“ Stecker

50  Leitung (RG 213) mit UHF (PL) Stecker

Antennentechnik

50  Leitung (RG 58) mit UHF (PL) Stecker

slide11

Leitung

Dämpfung auf 100m

Dämpfung auf 10m

Leistung bei 10m Leitung

RG 174

4m  29 dB

2m  45 dB

70cm  70 dB

4m  2,9 dB

2m  4,5 dB

70cm  7 dB

10 W  5,1 W

6 W  2,1 W

3 Watt  0,6 W

RG 58

4m  17 dB

2m  24 dB

70cm  39 dB

4m  1,7 dB

2m  2,4 dB

70cm  3,9 dB

10 W  6,7 W

6 W  3,5 W

3 Watt  1,2 W

RG 213/214

4m  7 dB

2m  10,2 dB

70cm  17 dB

4m  0,7 dB

2m  1 dB

70cm  1,7 dB

10 W  8,5 W

6 W  4,8 W

3 Watt  2 W

4m  2,16 dB

2m  3,1 dB

70cm  4,7 dB

4m 0,2 dB

2m  0,3 dB

70cm  0,5 dB

10 W  9,5 W

6 W  5,6 W

3 Watt  2,7 W

CELLFLEX

LCF 12-50

Antennenleitungen

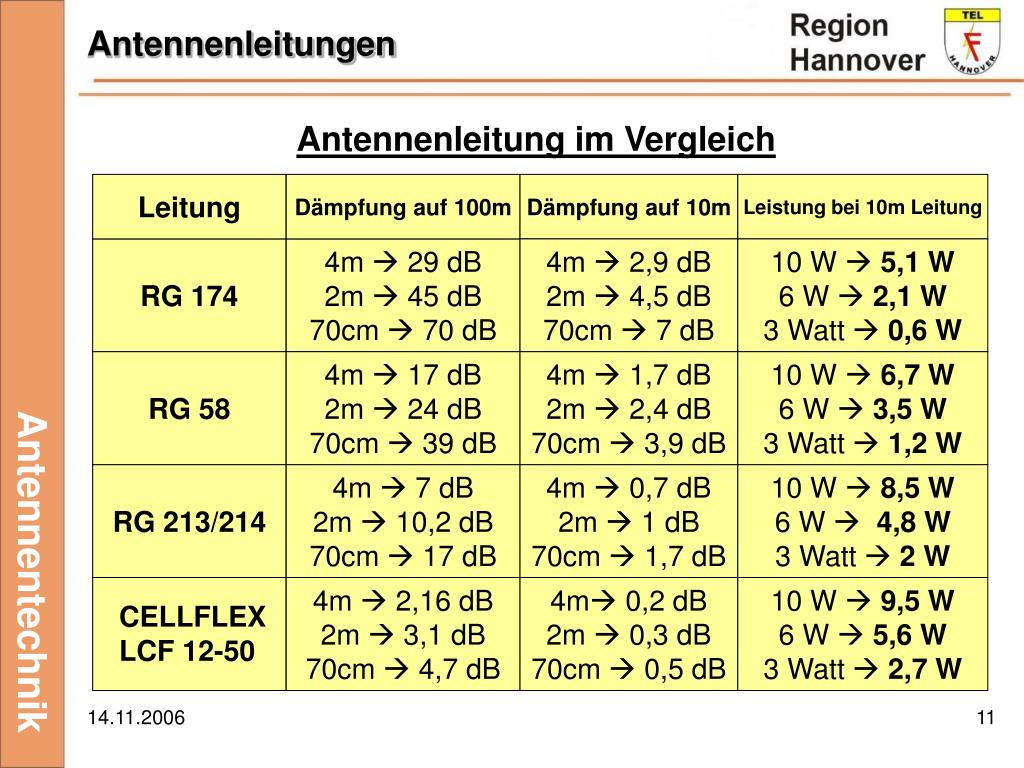

Antennenleitung im Vergleich

Antennentechnik

slide12

60 

RG 213

50 

RG 8

60 

50 

60 

RG 8

60 

RG 213

50 

50 

Störstelle

Je höher die Anzahl der Störstellen, desto geringer die abgestrahlte Leistung an der Antennenanlage.

Antennentechnik
