三相异步电机的结构

三相异步电机的结构. 一 概述 三相异步电动机主要用于拖动各种生产机械。 下图为几种常用异步电动机的外形图. YCT 系列. Y 系列. JR 系列绕线型. JB2 隔爆型. 异步电动机的优点 : 结构 简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征。 异步电动机的缺点 : 功率因数较差。异步电动机运行时，必须从电网里吸收落后性的无功功率，它的功率因数总是小于１。. 二、三相异步电动机的主要结构.

porter-riggs
Download Presentation

三相异步电机的结构

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三相异步电机的结构

  2. 一 概述 三相异步电动机主要用于拖动各种生产机械。 下图为几种常用异步电动机的外形图 YCT系列 Y系列 JR系列绕线型 JB2隔爆型

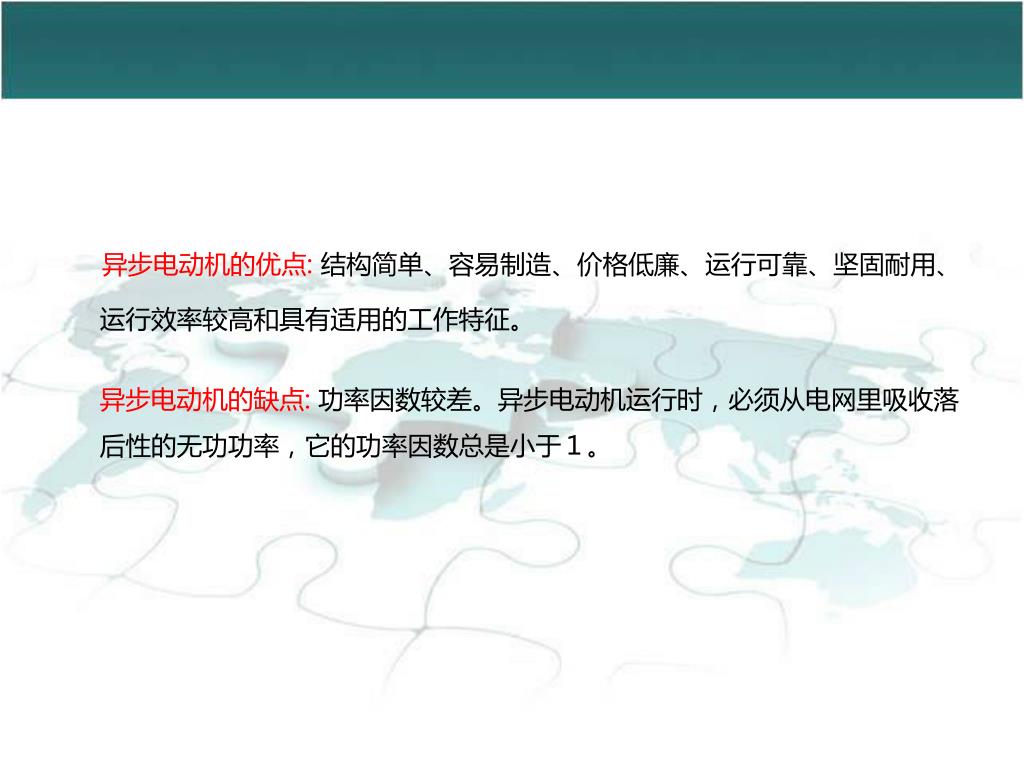

  3. 异步电动机的优点: 结构简单、容易制造、价格低廉、运行可靠、坚固耐用、运行效率较高和具有适用的工作特征。 异步电动机的缺点: 功率因数较差。异步电动机运行时，必须从电网里吸收落后性的无功功率，它的功率因数总是小于１。

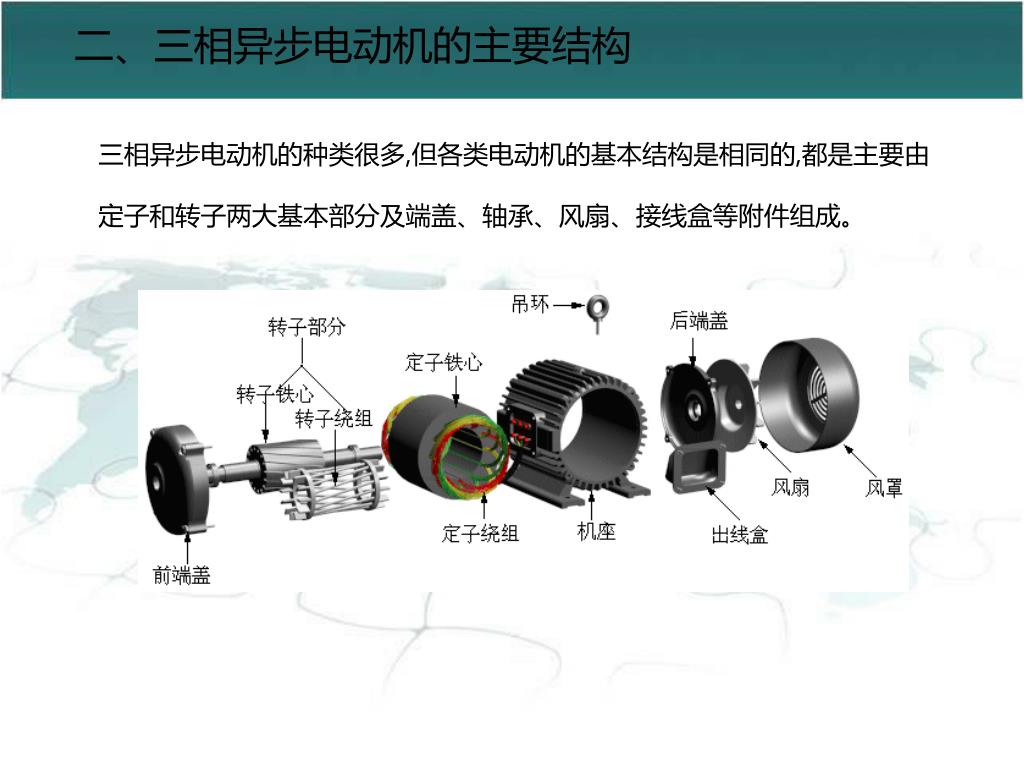

  4. 二、三相异步电动机的主要结构 三相异步电动机的种类很多,但各类电动机的基本结构是相同的,都是主要由定子和转子两大基本部分及端盖、轴承、风扇、接线盒等附件组成。

  5. （一）定子 定子是由定子铁心、定子绕组和机座等部分组成。定子的作用是产生旋转磁场 1、定子铁心 作用：电机磁路的一部分，并在其上嵌放定子绕组。 构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成， 在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。 未装绕组的定子冲片

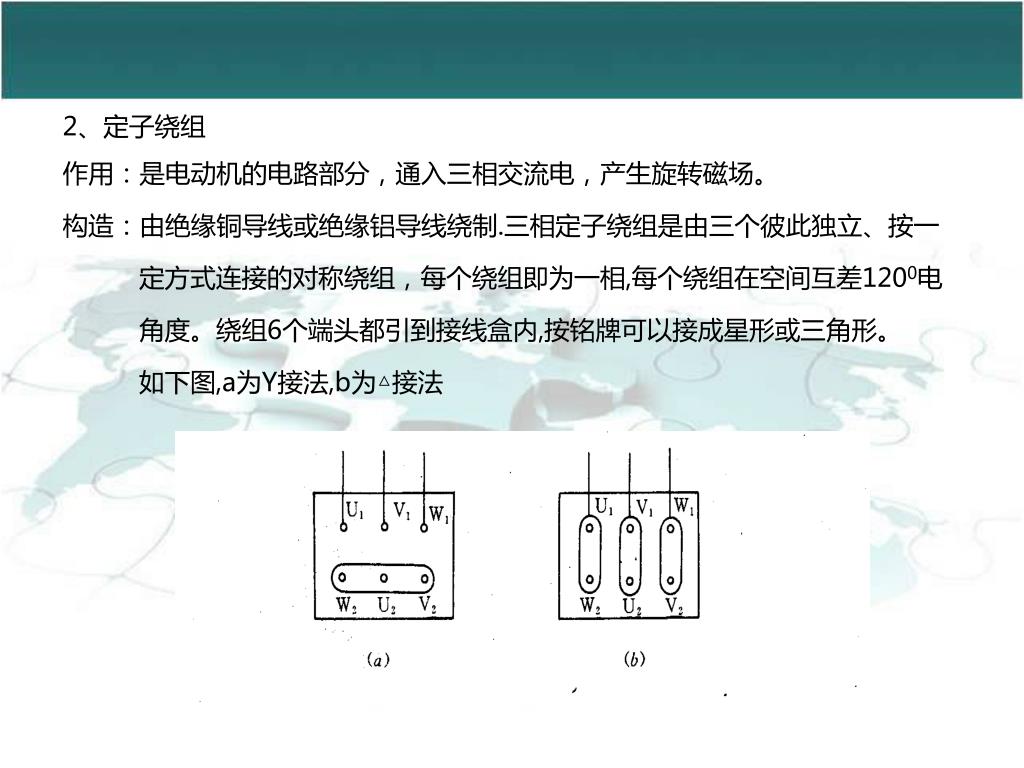

  6. 2、定子绕组 作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。 构造：由绝缘铜导线或绝缘铝导线绕制.三相定子绕组是由三个彼此独立、按一 定方式连接的对称绕组，每个绕组即为一相,每个绕组在空间互差1200电 角度。绕组6个端头都引到接线盒内,按铭牌可以接成星形或三角形。 如下图,a为Y接法,b为△接法

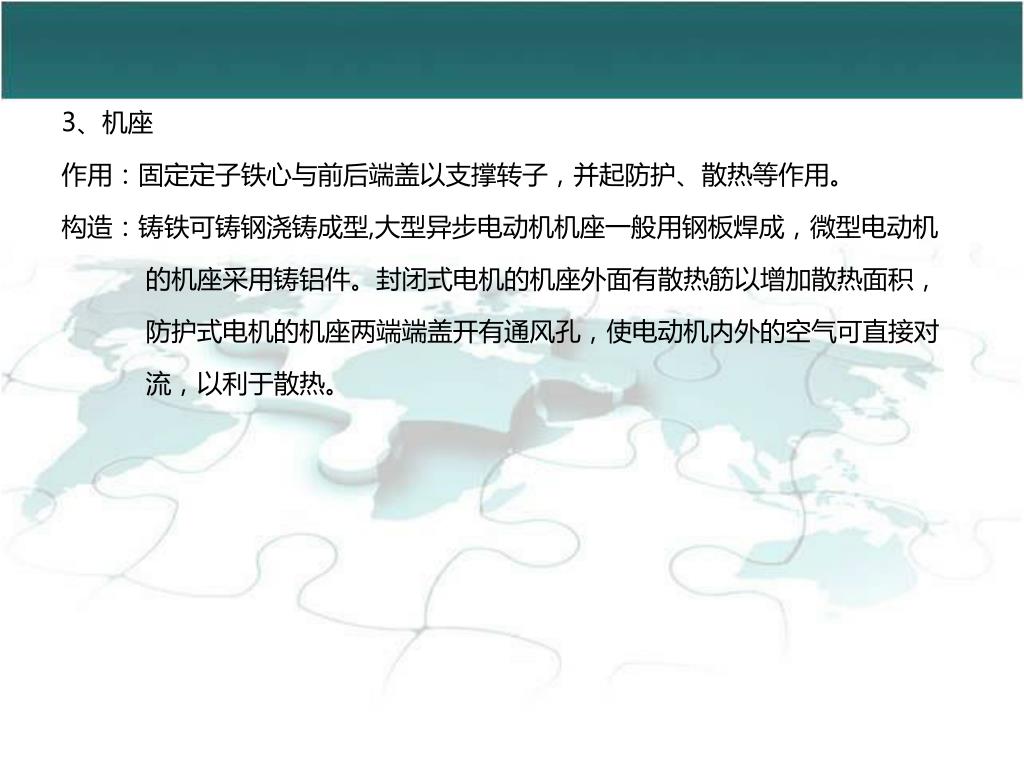

  7. 3、机座 作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。 构造：铸铁可铸钢浇铸成型,大型异步电动机机座一般用钢板焊成，微型电动机 的机座采用铸铝件。封闭式电机的机座外面有散热筋以增加散热面积， 防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对 流，以利于散热。

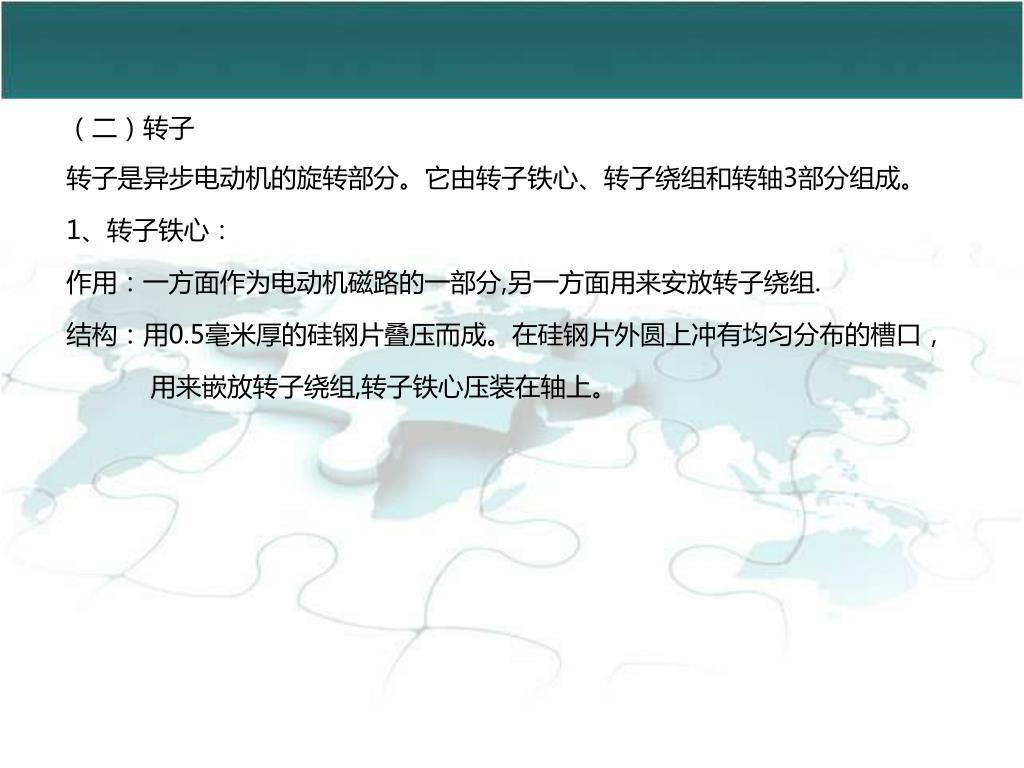

  8. （二）转子 转子是异步电动机的旋转部分。它由转子铁心、转子绕组和转轴3部分组成。 1、转子铁心： 作用：一方面作为电动机磁路的一部分,另一方面用来安放转子绕组. 结构：用0.5毫米厚的硅钢片叠压而成。在硅钢片外圆上冲有均匀分布的槽口， 用来嵌放转子绕组,转子铁心压装在轴上。

  9. 2、转子绕组 作用：产生电磁转矩。 结构：分为鼠笼式转子和绕线式转子。 （1) 笼型转子：笼型绕组是一个自己短路的绕组。在转子的每个槽里放上一根 导体，在铁心的两端用端环连接起来，形成一个短路的绕组。如果把转子铁 心拿掉，则可看出，剩下来的绕组形状像个松鼠笼子,因此又叫鼠笼转子。 导条的材料有用铜的，也有用铝的。

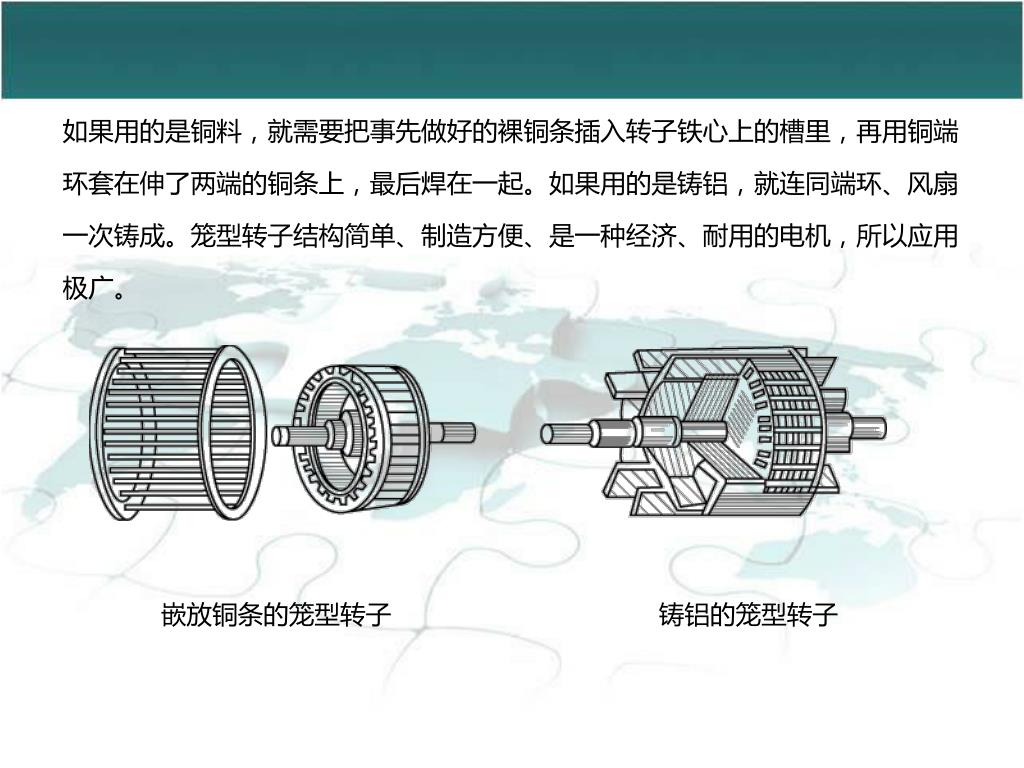

  10. 如果用的是铜料，就需要把事先做好的裸铜条插入转子铁心上的槽里，再用铜端如果用的是铜料，就需要把事先做好的裸铜条插入转子铁心上的槽里，再用铜端 环套在伸了两端的铜条上，最后焊在一起。如果用的是铸铝，就连同端环、风扇 一次铸成。笼型转子结构简单、制造方便、是一种经济、耐用的电机，所以应用 极广。 嵌放铜条的笼型转子 铸铝的笼型转子

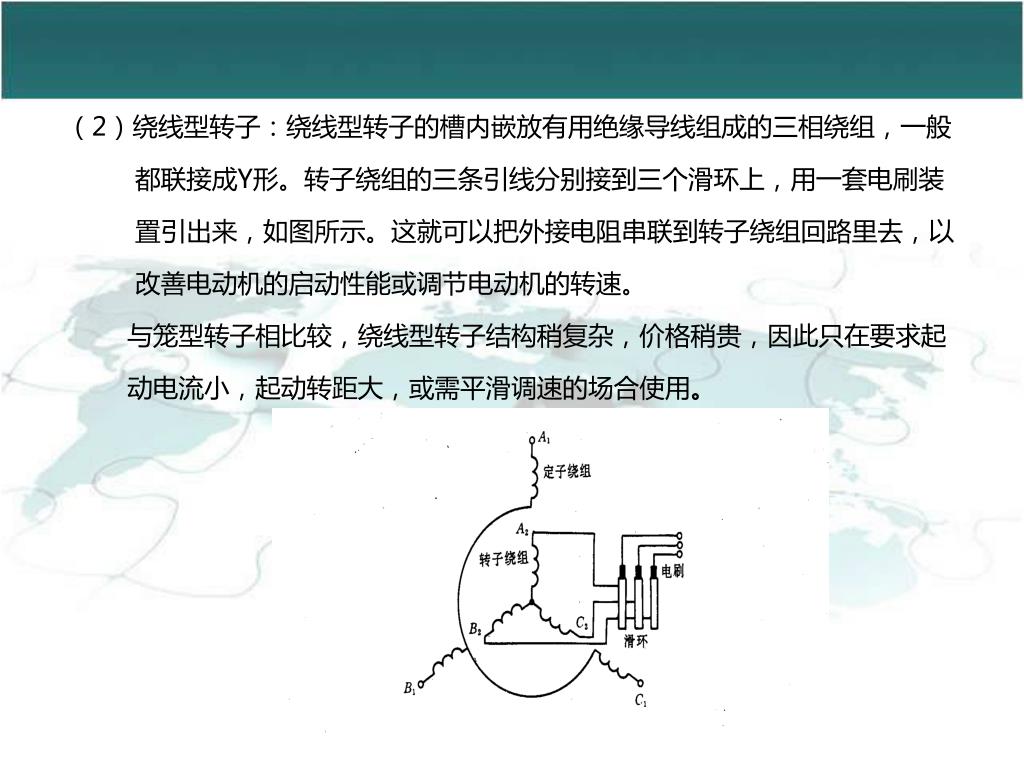

  11. （2）绕线型转子：绕线型转子的槽内嵌放有用绝缘导线组成的三相绕组，一般（2）绕线型转子：绕线型转子的槽内嵌放有用绝缘导线组成的三相绕组，一般 都联接成Y形。转子绕组的三条引线分别接到三个滑环上，用一套电刷装 置引出来，如图所示。这就可以把外接电阻串联到转子绕组回路里去，以 改善电动机的启动性能或调节电动机的转速。 与笼型转子相比较，绕线型转子结构稍复杂，价格稍贵，因此只在要求起 动电流小，起动转距大，或需平滑调速的场合使用。

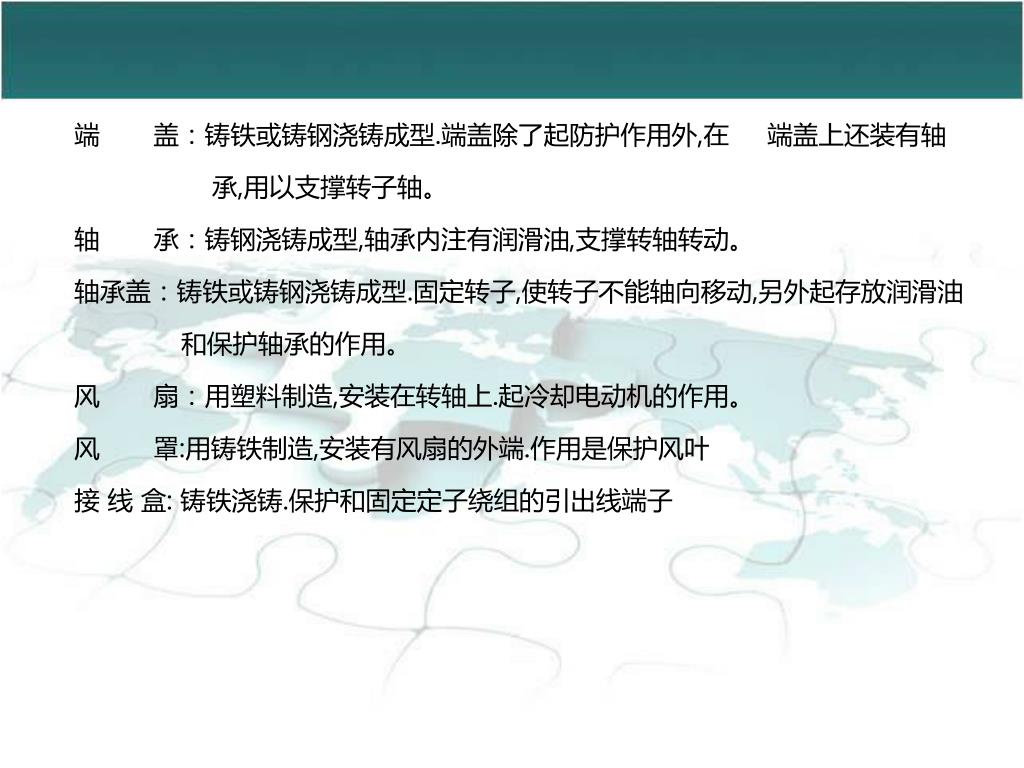

  12. 端盖：铸铁或铸钢浇铸成型.端盖除了起防护作用外,在 端盖上还装有轴 承,用以支撑转子轴。 轴承：铸钢浇铸成型,轴承内注有润滑油,支撑转轴转动。 轴承盖：铸铁或铸钢浇铸成型.固定转子,使转子不能轴向移动,另外起存放润滑油 和保护轴承的作用。 风扇：用塑料制造,安装在转轴上.起冷却电动机的作用。 风 罩:用铸铁制造,安装有风扇的外端.作用是保护风叶 接 线 盒: 铸铁浇铸.保护和固定定子绕组的引出线端子 （三）其它附件

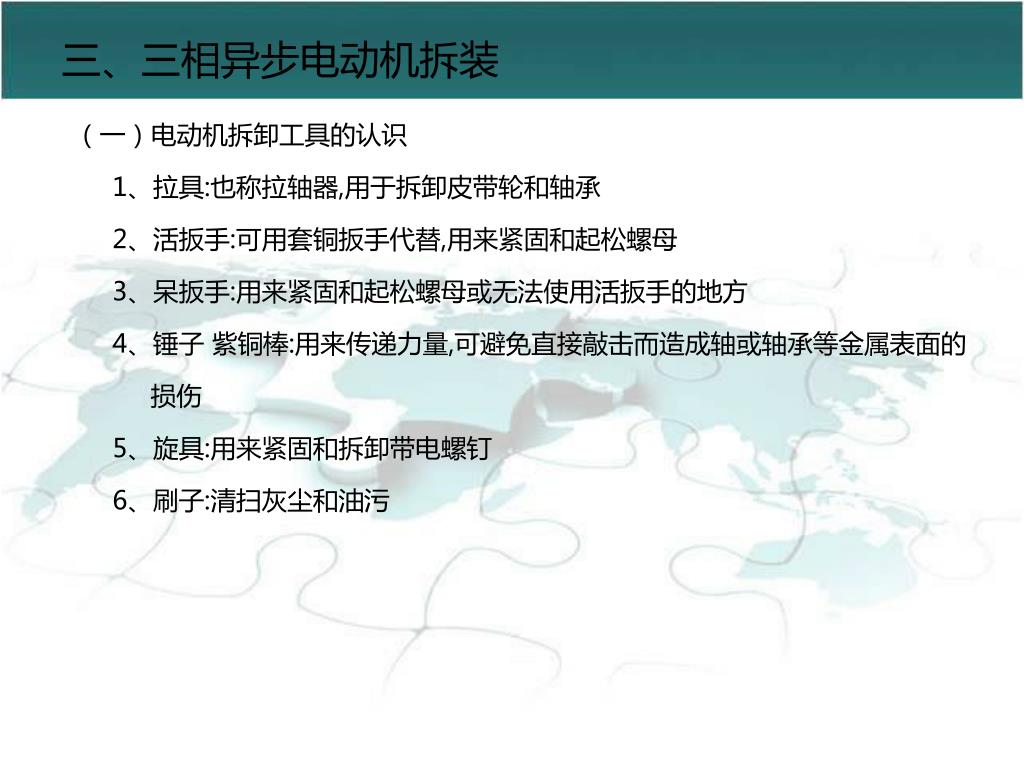

  13. 三、三相异步电动机拆装 （一）电动机拆卸工具的认识 1、拉具:也称拉轴器,用于拆卸皮带轮和轴承 2、活扳手:可用套铜扳手代替,用来紧固和起松螺母 3、呆扳手:用来紧固和起松螺母或无法使用活扳手的地方 4、锤子 紫铜棒:用来传递力量,可避免直接敲击而造成轴或轴承等金属表面的 损伤 5、旋具:用来紧固和拆卸带电螺钉 6、刷子:清扫灰尘和油污

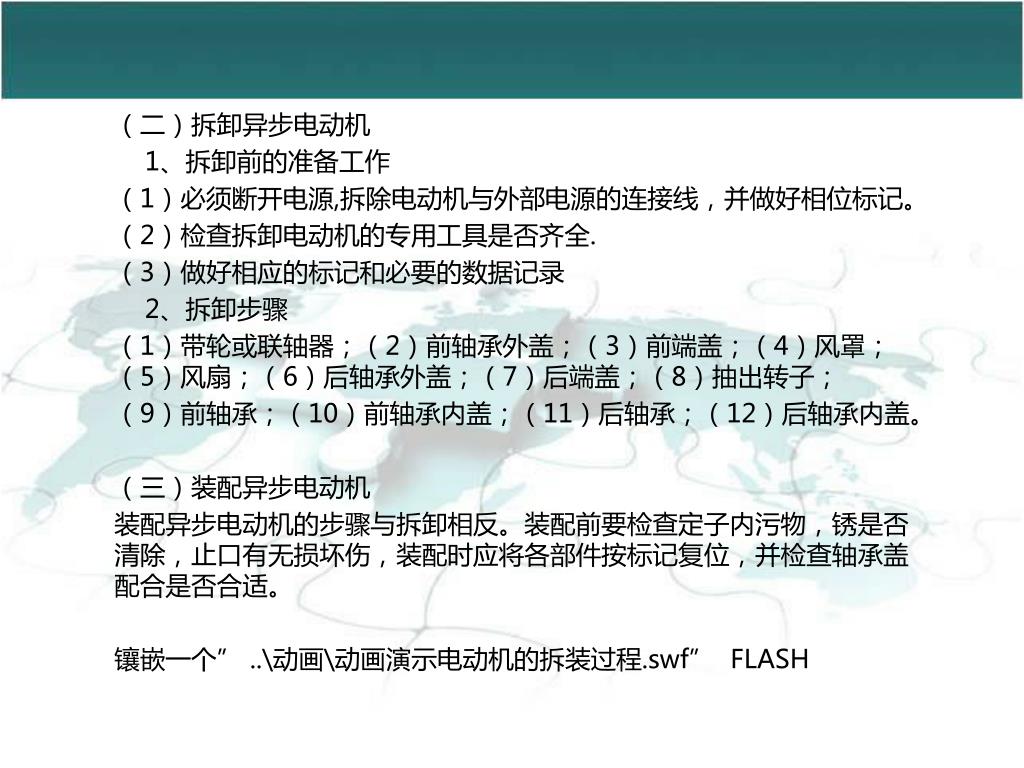

  14. （二）拆卸异步电动机 1、拆卸前的准备工作 （1）必须断开电源,拆除电动机与外部电源的连接线，并做好相位标记。 （2）检查拆卸电动机的专用工具是否齐全. （3）做好相应的标记和必要的数据记录 2、拆卸步骤 （1）带轮或联轴器；（2）前轴承外盖；（3）前端盖；（4）风罩；（5）风扇；（6）后轴承外盖；（7）后端盖；（8）抽出转子； （9）前轴承；（10）前轴承内盖；（11）后轴承；（12）后轴承内盖。 （三）装配异步电动机 装配异步电动机的步骤与拆卸相反。装配前要检查定子内污物，锈是否清除，止口有无损坏伤，装配时应将各部件按标记复位，并检查轴承盖配合是否合适。 镶嵌一个” ..\动画\动画演示电动机的拆装过程.swf” FLASH
