  1. 五．控制转移指令（Control transfer instructions） （一）、控制转移指令概述 控制转移指令包括四种： 转移指令，循环控制指令，过程调用指令，中断指令。 1、转移指令 转移指令包括两种： (1)、JMP(Jump) 无条件转移指令 (2)、Jcc 条件转移指令

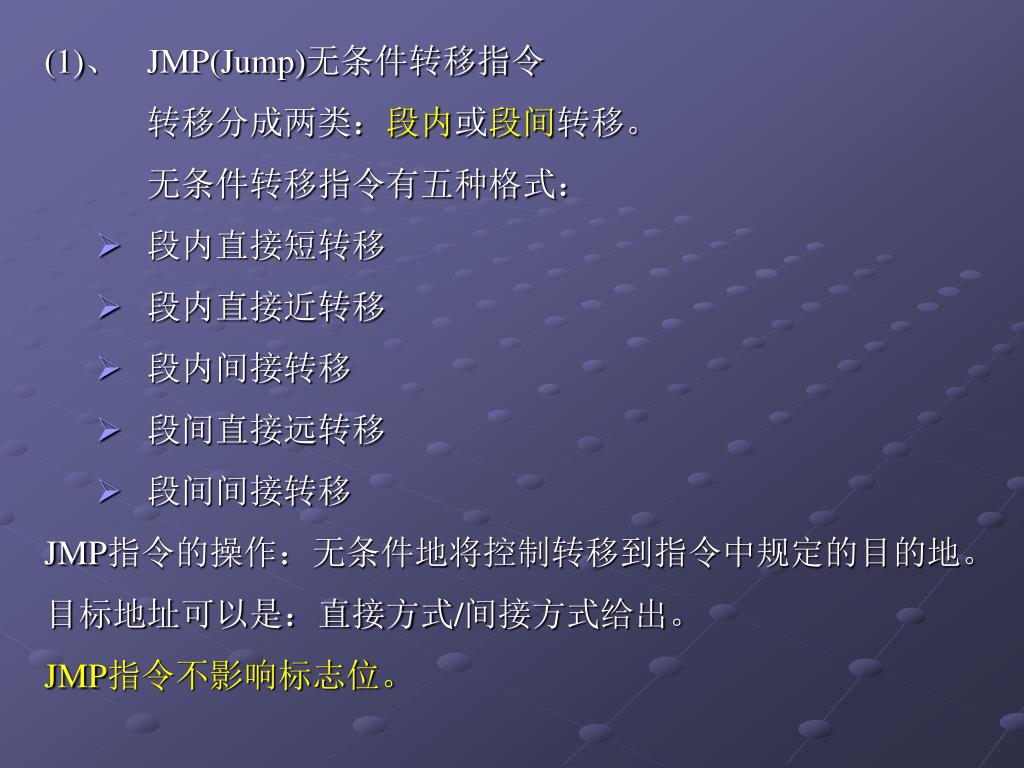

  2. (1)、 JMP(Jump)无条件转移指令 • 转移分成两类：段内或段间转移。 • 无条件转移指令有五种格式： • 段内直接短转移 • 段内直接近转移 • 段内间接转移 • 段间直接远转移 • 段间间接转移 • JMP指令的操作：无条件地将控制转移到指令中规定的目的地。 • 目标地址可以是：直接方式/间接方式给出。 • JMP指令不影响标志位。

  3. (2)、Jcc 条件转移指令 • 汇编程序设计中常利用条件转移指令来实现分支。 • “cc”－表示条件。 • 操作数必须是短标号。转移范围为：－128～＋127 • 具体条件转移指令分四种情况讨论： • 根据单个条件标志的设置情况转移 • JZ（JE）/JNZ（JNE），JS/JNS，JO/JNO，JP（JPE）/JNP（JPO）， • JB（JNAE、JC）/JNB（JAE、JNC）， • 根据两个无符号数比较结果转移 • JB（JNAE、JC）/JNB（JAE、JNC），JBE（JNA）/JNBE（JA） • 比较两个带符号数，并根据比较结果转移 • JL（JNGE）/JNL（JGE），JLE（JNG）/JNLE（JG） • 测试CX的值为零转移JCXZ

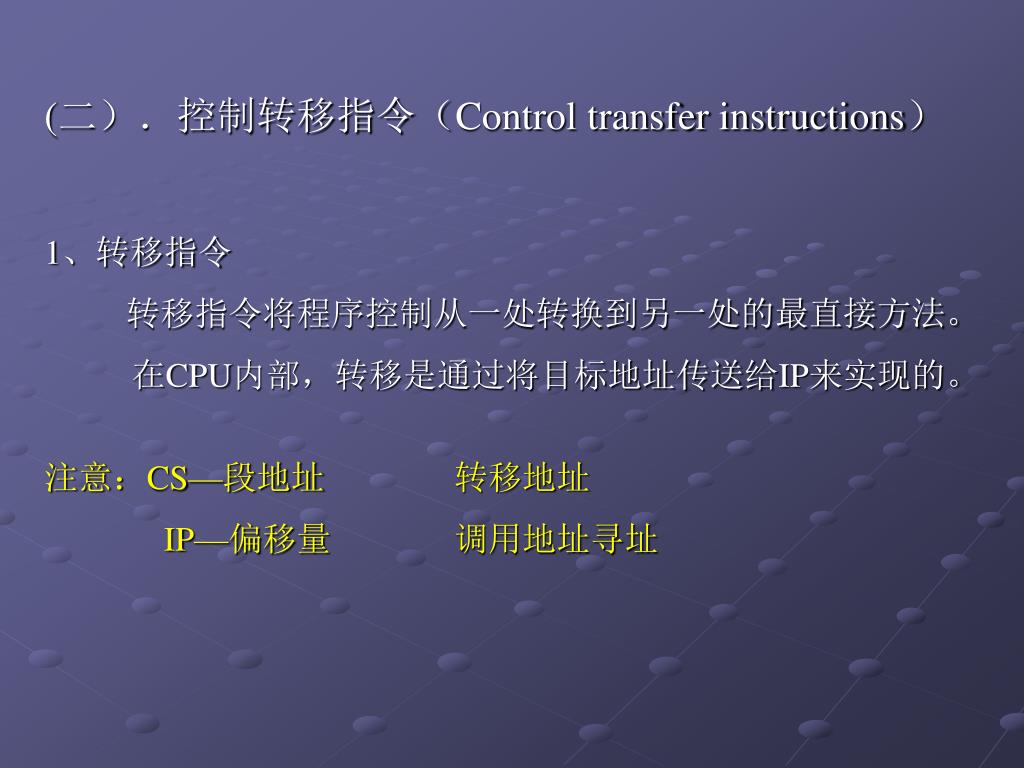

  4. (二）．控制转移指令（Control transfer instructions） 1、转移指令 转移指令将程序控制从一处转换到另一处的最直接方法。 在CPU内部，转移是通过将目标地址传送给IP来实现的。 注意：CS—段地址 转移地址 IP—偏移量 调用地址寻址

  5. 控制和非控制转移指令 • 非控制转移指令:指令本身对CS和IP均无操作，形成顺序执行 • 结构。 • 顺序执行结构： 顺序存放，顺序执行 • 控制转移指令: 以CS和IP为主要操作对象，改变CS和IP寄存 • 器的值， 就改变了程序执行的流程。 • 程序是指令的集合 • 指令在内存中顺序存放

  6. 在8086/8088中，指令的地址固定由CS和IP两个寄存器决定。在8086/8088中，指令的地址固定由CS和IP两个寄存器决定。 • CS和IP两寄存器的内容决定了程序的流程 , • 改变CS和IP寄存器的值， 就改变了程序执行的流程。 • 8086/8088 中CS和IP的变化： • reset复位后，( CS ) = FFFFH，( IP ) = 0 • 故8088从内存FFFF:0000H处取第一条指令执行, • 第一条指令在内存的ROM区。 • 非控制转移指令 • CPU取来一条指令后，自动将IP的值加上该指令的字节数， • 使IP顺序指向下一条指令， CPU取来紧接着的指令执行。 • (此时IP的变化由CPU内部的硬件自动完成)

  7. 控制转移指令以CS和IP为主要操作对象 • 控制转移指令改变CS和IP的值， • 使程序产生分支、调用结构。 • 顺序存放，非顺序执行 • 例：比较(AX)、(BX)的大小，将大数存于（ max ）单元。 • CMP AX, BX • JGE great • XCHG AX, BX • great: MOV [max], AX

  8. （1）、JMP(Jump)无条件转移指令 JMP（jmp）跳转指令。 JMP指令必须指定转移的目标地址（或转向地址）。 转移分成两类：段内或段间转移。 段内转移：只要改变IP寄存器的内容 指在同一段的范围之内进行转移 即用新的转移目标地址代替原有的IP值。 段间转移：要修改IP、 CS寄存器的内容 转到另一段去执行程序。 即转移目标地址= 新的段地址和偏移地址两部分组成。

  9. （ 2）、Jcc 条件转移指令 根据单个条件标志的设置情况转移(10种) JZ（JE）/JNZ（JNE），JP（JPE）/JNP（JPO）， JS/JNS， JO/JNO， JB（JNAE、JC）/JNB（JAE、JNC）， 根据两个无符号数比较结果转移（4种） JB（JNAE、JC）/JNB（JAE、JNC），JBE（JNA）/JNBE（JA） 比较两个带符号数，并根据比较结果转移（4种） JL（JNGE）/JNL（JGE），JLE（JNG）/JNLE（JG）

  10. 指令格式：J cc OPR 操作：根据上一条指令所设置的条件码来判别测试条件转移。 每一种条件转移指令都有它的测试条件。 满足条件时 ： （IP）←（IP）当前+ 符号扩展到16位后的位移量D8, 使用相对寻址方式，范围-128~+127个字节 不满足条件时：（IP）不变，顺序执行下一条指令

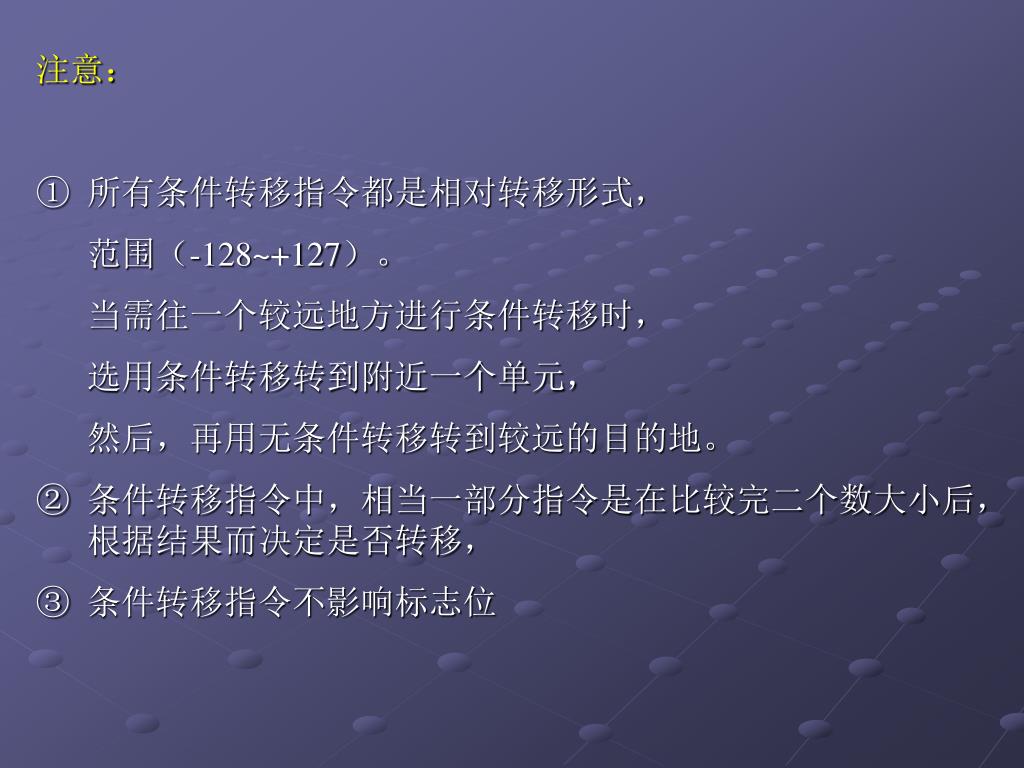

  11. 注意： • 所有条件转移指令都是相对转移形式， • 范围（-128~+127）。 • 当需往一个较远地方进行条件转移时， • 选用条件转移转到附近一个单元， • 然后，再用无条件转移转到较远的目的地。 • ② 条件转移指令中，相当一部分指令是在比较完二个数大小后，根据结果而决定是否转移， • ③ 条件转移指令不影响标志位

  12. 按转移条件不同，条件转移指令可以分为四大类：按转移条件不同，条件转移指令可以分为四大类： ① 以单个状态标志作为转移条件助记符 转移条件 ② 以CX的值为0作为转移条件

  13. ③以两个无符号数比较的结果作为转移条件 ④以两个带符号数比较的结果作为转移条件

  14. 条件转移指令应用 例：比较二个数是否相等 如相等做动作1 否则做动作2 …… CMP AX，BX JE action_1 action_2: …… …… action_1 ：…… 或 …… CMP AX，BX JNZ action_2 action_1: …… action_2： ……

  15. 2、 过程( 子程序 )调用指令 子程序—程序中具有独立功能的部分编写成独立程序模块。 子程序（过程）定义格式： 过程名 PROC 类型 …… 过程名 ENDP 子程序调用和返回指令： CALL RET（RETURN） 过程有两种类型： 按过程与调用语句间的位置，过程有两种类型。 NEAR类型：调用指令与过程在同一个段中 FAR类型：调用指令与过程不在同一个段中 CALL指令和RET指令都不影响条件码。

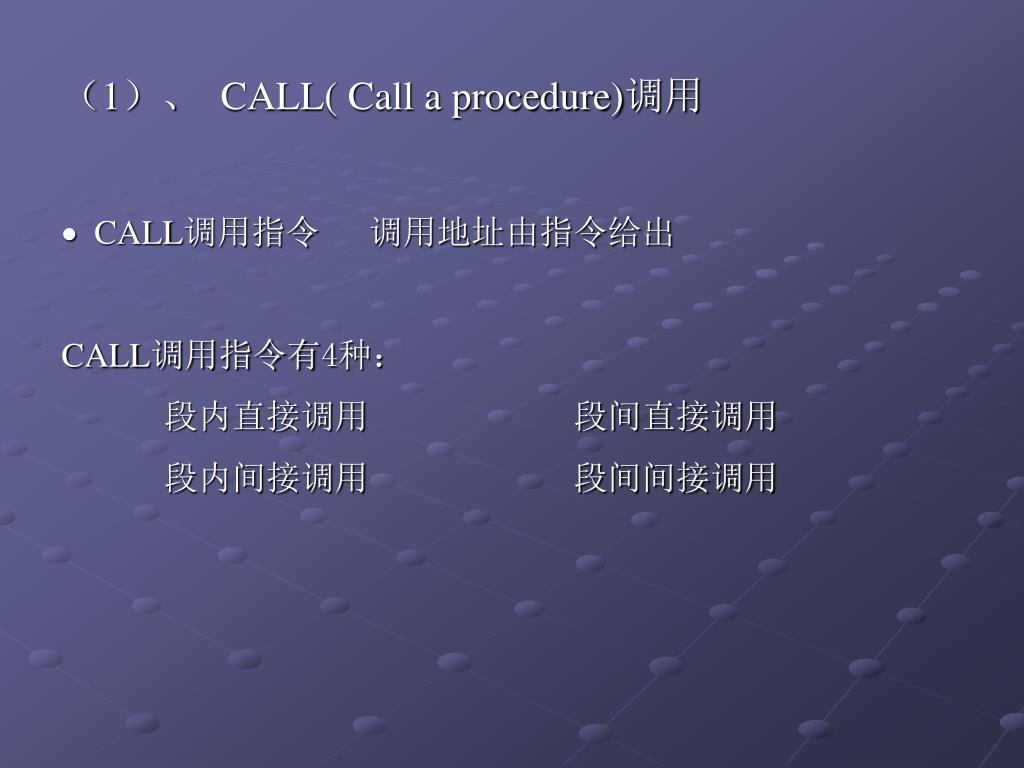

  16. （1）、 CALL( Call a procedure)调用 • CALL调用指令 调用地址由指令给出 CALL调用指令有4种： • 段内直接调用 段间直接调用 • 段内间接调用 段间间接调用

  17. 段内直接调用 格式：CALL DST ；(SP)←(SP)-2, ((SP)+1,(SP))←(IP) ； (IP) ← (IP)+D16 DST—给出转向地址（子程序的入口地址）。 D16—机器指令中的位移量（转向地址和返回地址之差）。 位移量为D16范围-32768~+32767H，占有两个字节。

  18. 工作过程： NEAR 类型过程 … CALL subp ;调用 指令 YYY入栈 ，D16 =subp-yyy XXX:YYY … … subp PROC NEAR ;过程定义 … RET ;返回 subp ENDP

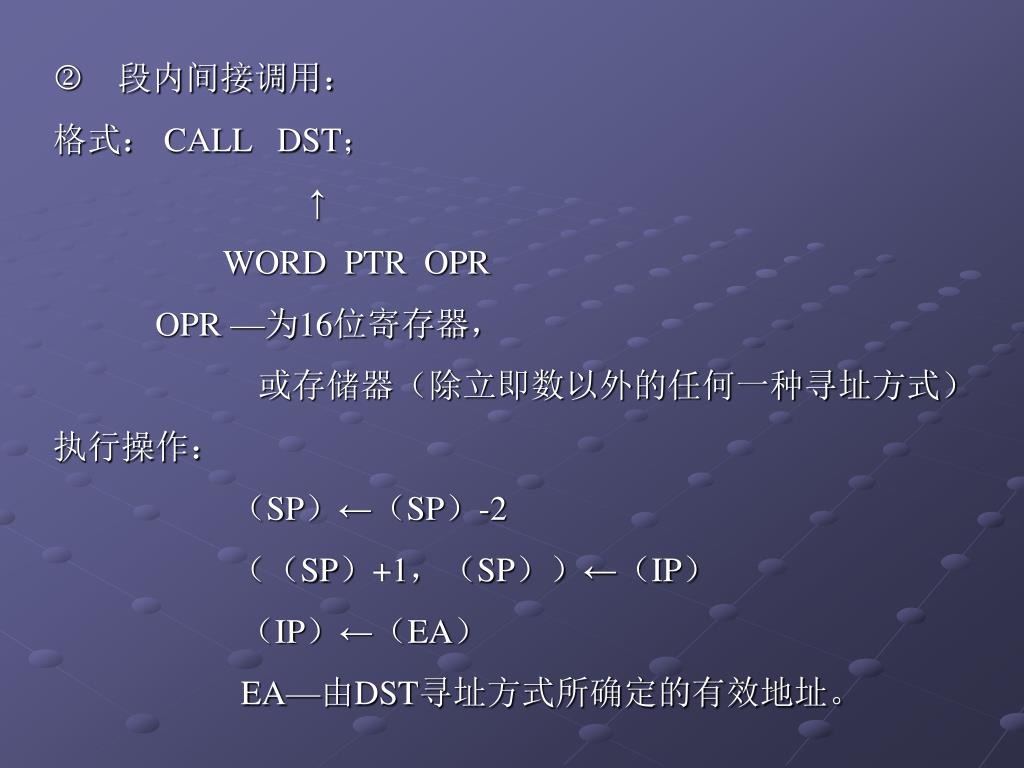

  19. 段内间接调用： 格式： CALL DST； ↑ WORD PTR OPR OPR —为16位寄存器， 或存储器（除立即数以外的任何一种寻址方式） 执行操作： （SP）←（SP）-2 （（SP）+1，（SP））←（IP） （IP）←（EA） EA—由DST寻址方式所确定的有效地址。

  20.  段间直接调用： 格式：CALL FAR PTR DST； 执行操作 ： （SP）←（SP）-2 （（SP）+1，（SP））←（CS） （SP）←（SP）-2 （（SP）+1，（SP））←（IP） （IP）←DST偏移地址（指令中第2，3字节 ） （CS）←DST段地址（指令中第4，5字节 ）

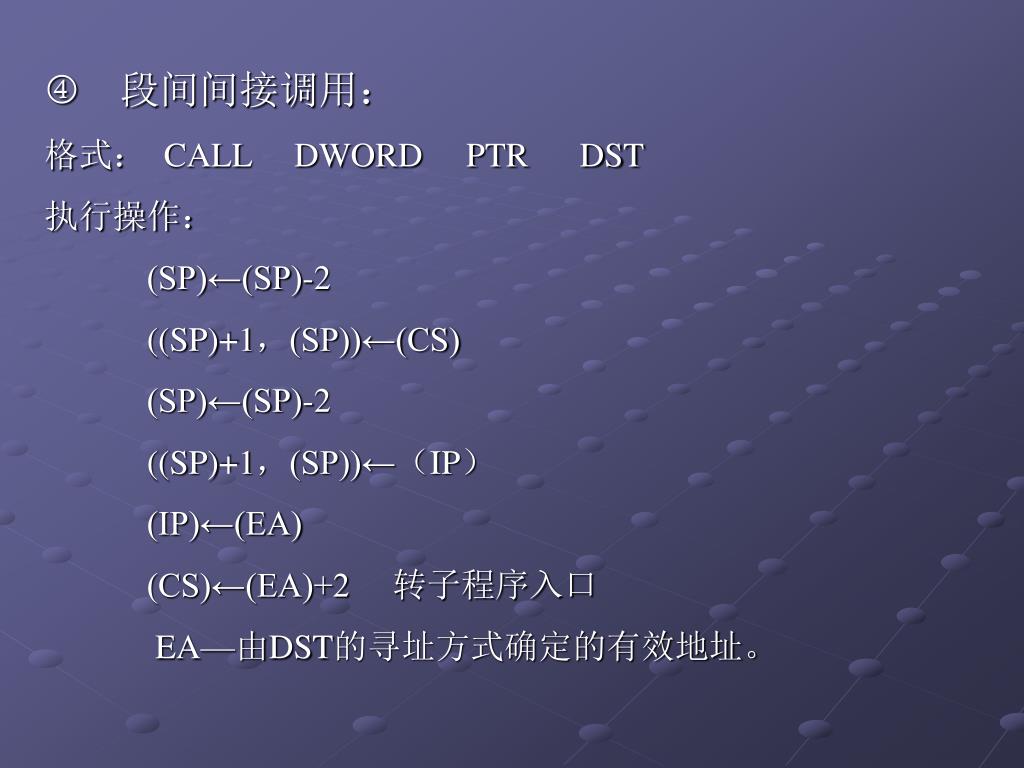

  21.  段间间接调用： 格式： CALL DWORD PTR DST 执行操作： (SP)←(SP)-2 ((SP)+1，(SP))←(CS) (SP)←(SP)-2 ((SP)+1，(SP))←（IP） (IP)←(EA) (CS)←(EA)+2 转子程序入口 EA—由DST的寻址方式确定的有效地址。

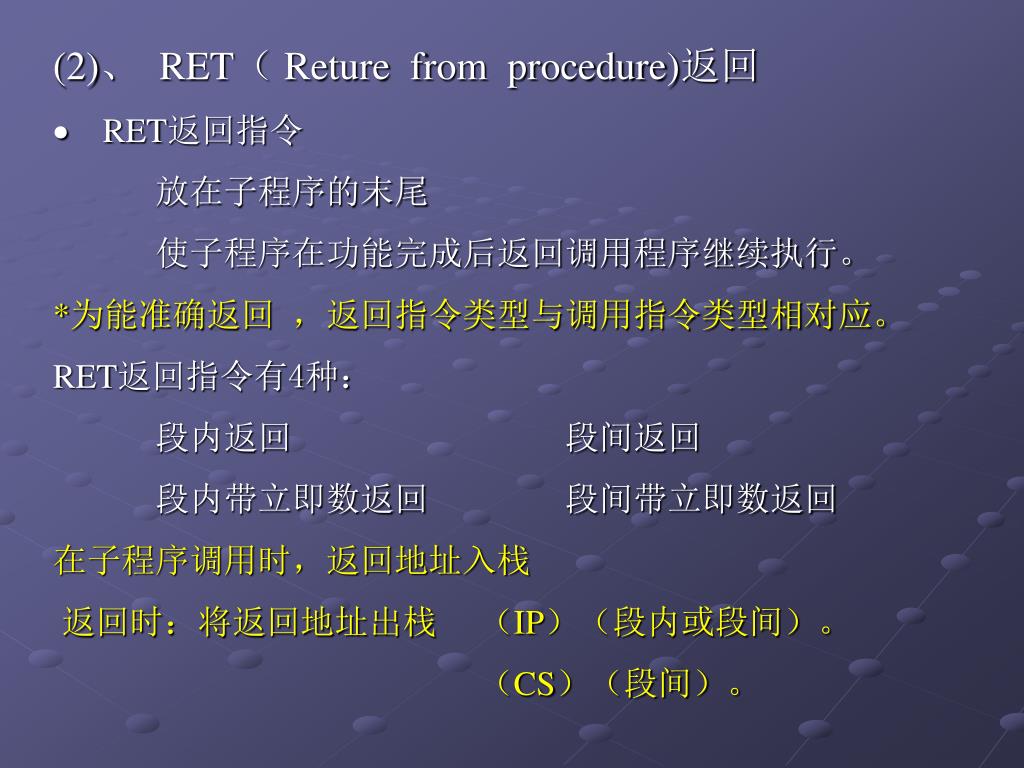

  22. (2)、 RET（ Reture from procedure)返回 • RET返回指令 放在子程序的末尾 使子程序在功能完成后返回调用程序继续执行。 *为能准确返回 ，返回指令类型与调用指令类型相对应。 RET返回指令有4种： • 段内返回 段间返回 • 段内带立即数返回 段间带立即数返回 • 在子程序调用时，返回地址入栈 • 返回时：将返回地址出栈 （IP）（段内或段间）。 • （CS）（段间）。

  23. 段内返回： 格式： RET； 机器码： C3H或者C2H 执行操作：（IP）←（（SP）+1，（SP）） （SP）←（SP）+2 段间返回： 格式： RET； 机器码： CBH或CAH 执行操作： （IP）←（（SP）+1，（SP）） （SP）←（SP）+2 （CS）←（（SP）+1，（SP）） （SP）←（SP）+2

  24. 段内带立即数返回 格式： RET EXP； 执行操作： （IP）←（（SP）+1，（SP）） （SP）←（SP）+2 （SP）←（SP）+D16 EXP—是一个表达式 计算出来的常数成为机器指令中位移量D16，修改堆栈 指针。

  25. XXXXH CALL DELCHAR RET (CX) PUSH CX PUSH BX (BX) (SP) RET 4 例如：RET EXP 堆栈使用情况： …… PUSH BX PUSH CX CALL DELCHAR CS：XXXX …… DELCHAR PROC …… RET 4

  26.  段间带立即数返回： 格式：RET EXP； 执行操作： （IP）←（（SP）+1，（SP）） （SP）←（SP）+2 （CS）←（（SP）+1，（SP）） （SP）←（SP）+2 （SP）←（SP）+D16 CALL指令和RET指令都不影响条件码。

  27. (3) 、小结 ： • 指令格式： JMP 操作数 • 当前IP的值为控制转移指令下一条指令的偏移地址。 • 位移量 = 符号地址的偏移量 - 当前IP的值。 • 符号地址（目标地址）= 当前IP的值 + 位移量

  28. 各控制转移指令允许使用的转移方式

  29. 3、循环控制指令 格式　: LOOPxx　　符号地址 执行 操作 : ①（CX） ← （CX）- 1 此操作不影响标志 ② 检查转移条件xx，满足转向目标地址去执行; 　　 不满足执行LOOPxx后一条指令 转移方式 只允许段内直接短方式，跳转范围-128~127

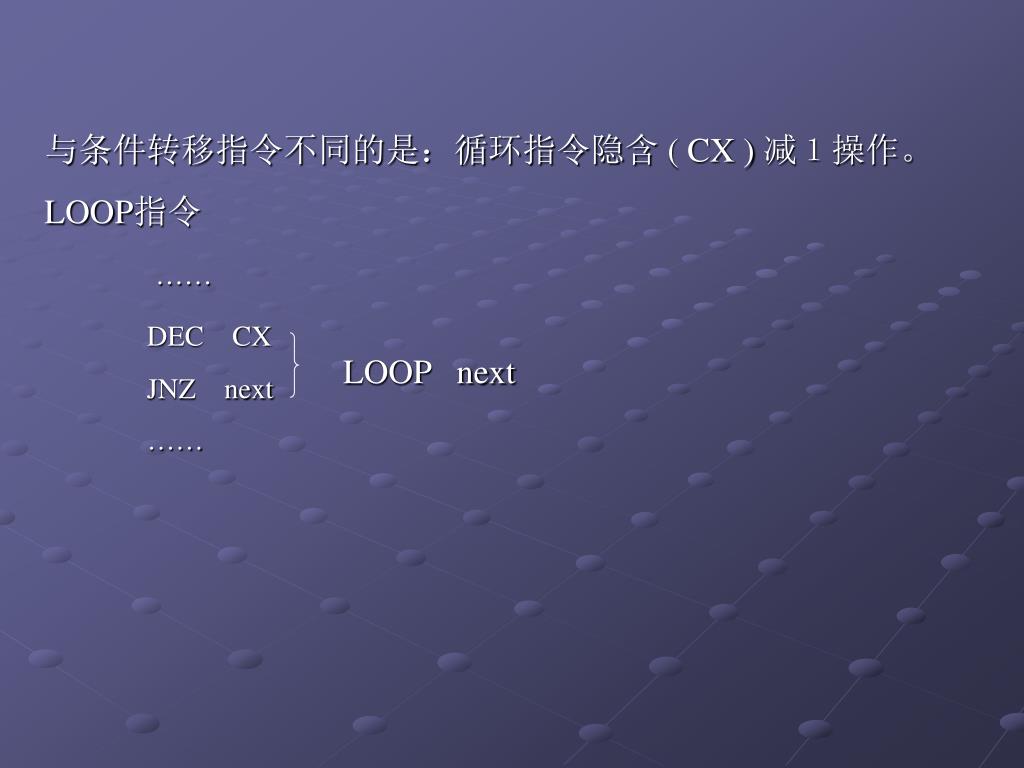

  30. 与条件转移指令不同的是：循环指令隐含 ( CX ) 减１操作。 LOOP指令 …… DEC CX JNZ next …… LOOP next

  31. 循环指令说明： • LOOP退出循环条件是（CX）=0 • LOOPZ和LOOPNZ提供了提前结束循环的可能, • 不一定要等到(CX)=0才退出循环。 • ▲ 在串中查找字符，查到了，就可退出， • 　　　　　可用LOOPNZ，不相等时继续查找。 • ▲比较两串时，当有字符不等，就可退出，说明两字符串不等。 • 　　　　　可用LOOPZ，当相等时继续比较。 • ▲执行完 LOOPNZ或LOOPZ后，根据ZF标志的值判断结果 • 对查找字符，ZF=1,说明找到；否则没有找到。 • 对串比较，ZF=1, 说明两串相等；否则不等。

  32. 4、中断指令 • 中断（Interrupt）： • 有时当系统运行或程序运行期间遇到某些特殊情况， • 需要计算机自动执行一组专门的例行程序来进行处理。 • 中断例行程序（或中断子程序）（Interrupt routine）: 所执行的这组程序就称为中断子程序。 • 种类： • 中断分为内部（软）中断和外部（硬）中断两种。 • 内部中断—如除法运算中除数为0、中断指令引起的中断。 • 外部中断—处理I/O设备与CPU之间的通信。

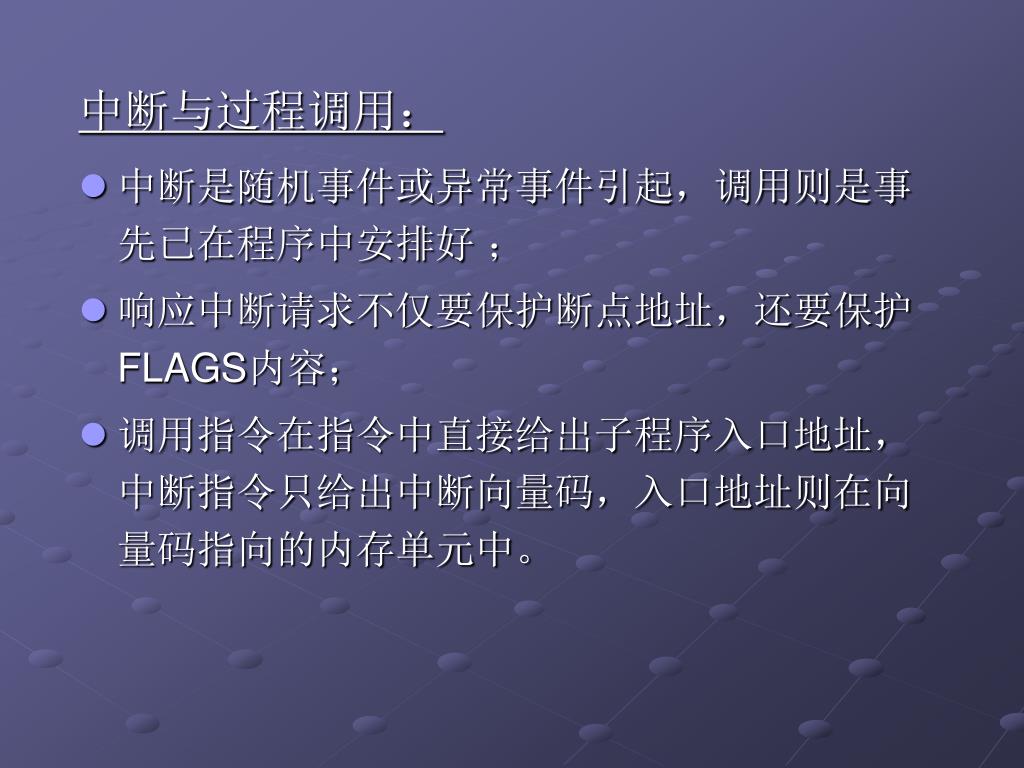

  33. 中断与过程调用： • 中断是随机事件或异常事件引起，调用则是事先已在程序中安排好 ； • 响应中断请求不仅要保护断点地址，还要保护FLAGS内容； • 调用指令在指令中直接给出子程序入口地址，中断指令只给出中断向量码，入口地址则在向量码指向的内存单元中。

  34. 六、处理器控制指令 （一）标志处理指令 1、CLC （Clear carry flag ) 清CF标志 2、STC（Set carry flag ) 置CF标志 3、CMC（Complement carry flag ） 对CF求反 4、CLD（Clear direction flag ) 清DF标志 5、STD（Set direction flag ) 置DF标志 6、CLI（Clear interrupt flag ) 清IF标志 7、 STI （Set interrupt enable flag ) 置IF标志 （二）其他处理机控制指令 1、NOP（No operation ) 空操作 2、 HLT（Halt ) CPU暂停状态 3、 WAIT （Wait while pin not asserted ) CPU等待状态 4、 ESC（Escape ) 交权 5、 LOCK（Lock bus ) 总线锁定

  35. 1． 标志处理指令 • 设置和清除标志的指令，只影响指令指定的标志。 CF

  36. 2．其他处理机控制指令 ① 暂停指令HLT 格式 : HLT 执行 : 使CPU处于暂停状态 用于等待外部中断，中断处理结束后， 继续执行HLT后的下一条指令 例 …….. …….. STI ;允许外部中断 HLT ;等待中断 MOV AX, 0 ……..

  37. 只有以下几种情况才能脱离暂停状态： • RESET线上有复位信号 • 在NMI线上有请求 • 在中断允许情形下（IF=1），在INTR线上有请求

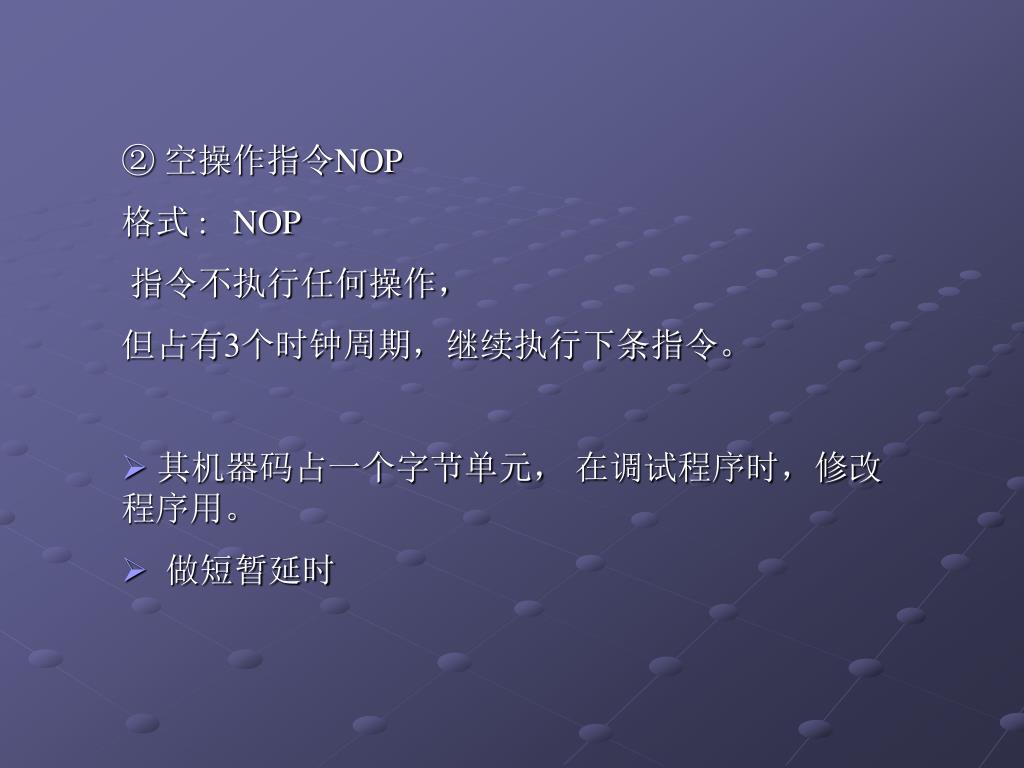

  38. ② 空操作指令NOP • 格式 : NOP • 指令不执行任何操作， • 但占有3个时钟周期，继续执行下条指令。 • 其机器码占一个字节单元， 在调试程序时，修改程序用。 • 做短暂延时

  39. ③处理器脱离（processor Escape） *ESC——交权指令（换码） 格式：ESC mem mem——指出一个存储单元， 不能是寄存器和立即数寻找方式 执行：处理器从存储器中读出操作数并放到总线上， 协处理器由此知道要执行什么操作，得到操作数，从而 代替处理器操作。 调动协处理器工作的联络手段，ESC二字节指令。 能区分要调用哪个协处理器进行什么操作； 能指出放在存储器中的操作数。

  40. ④ 处理器等待（Process OR wait） 格式： WAIT ；处理器等待 执行： 处理器等待，CPU处于空操作, 等待外中断发生， 中断结束后，可继续执行下面程序 ⑤ LOCK总线锁定 LOCK实际上是一个指令前缀，可以放在任何一条指令前面。 用来维持总线的锁存信号直到与其联合的指令执行完； CPU与其他协处理器协同工作时，可以避免破坏有用信息。

  41. 4.5 80x86的寻址方式及新增指令 一、虚地址方式下的寻址方式 比例因子 具有比例因子的变址寻址 具有比例因子的基址加变址寻址 具有比例因子的相对基址加变址寻址

  42. 二、80286增强与增加的指令 1 增强的指令 PUSH IMUL 移位指令 2 增加的指令 PUSHA/POPA INS/OUTS 高级语言类

  43. 三、80386/80486增强与增加的指令 1 数据传送 2 算术运算 3 逻辑运算与移位 4 位操作 5 字节置‘1’ 6 Cache管理类
