35 細部設計程序與注意事項

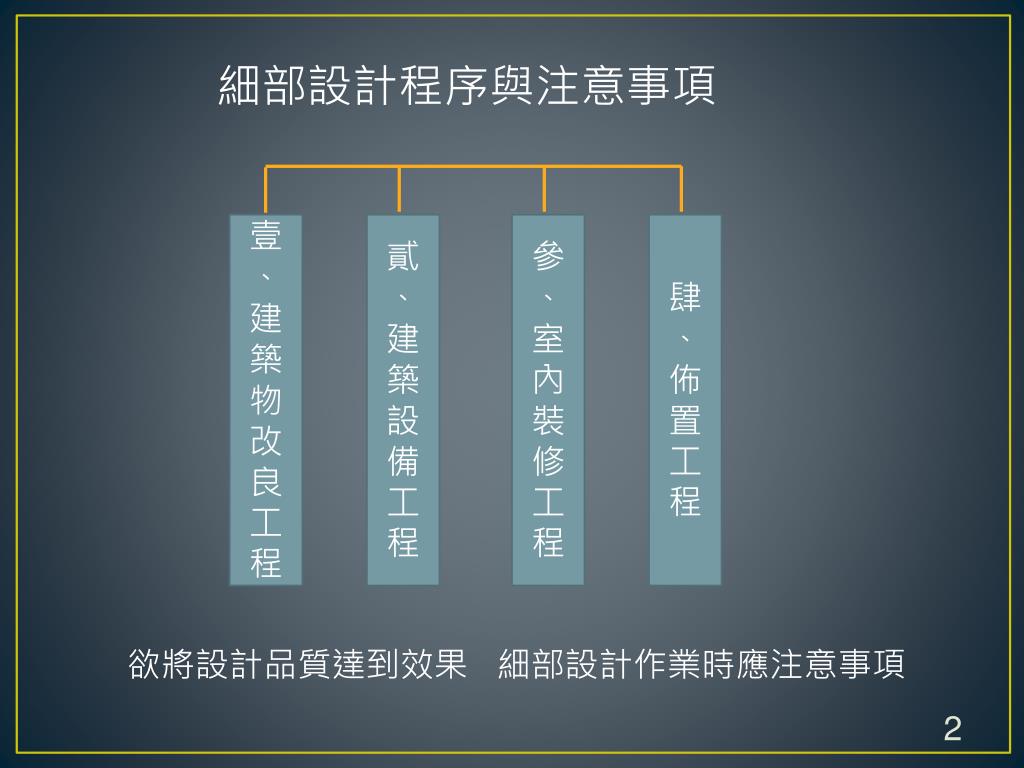

細部設計程序與注意事項 壹、建築物改良工程貳、建築設備工程參、室內裝修工程肆、佈置工程欲將設計品質達到效果細部設計作業時應注意事項

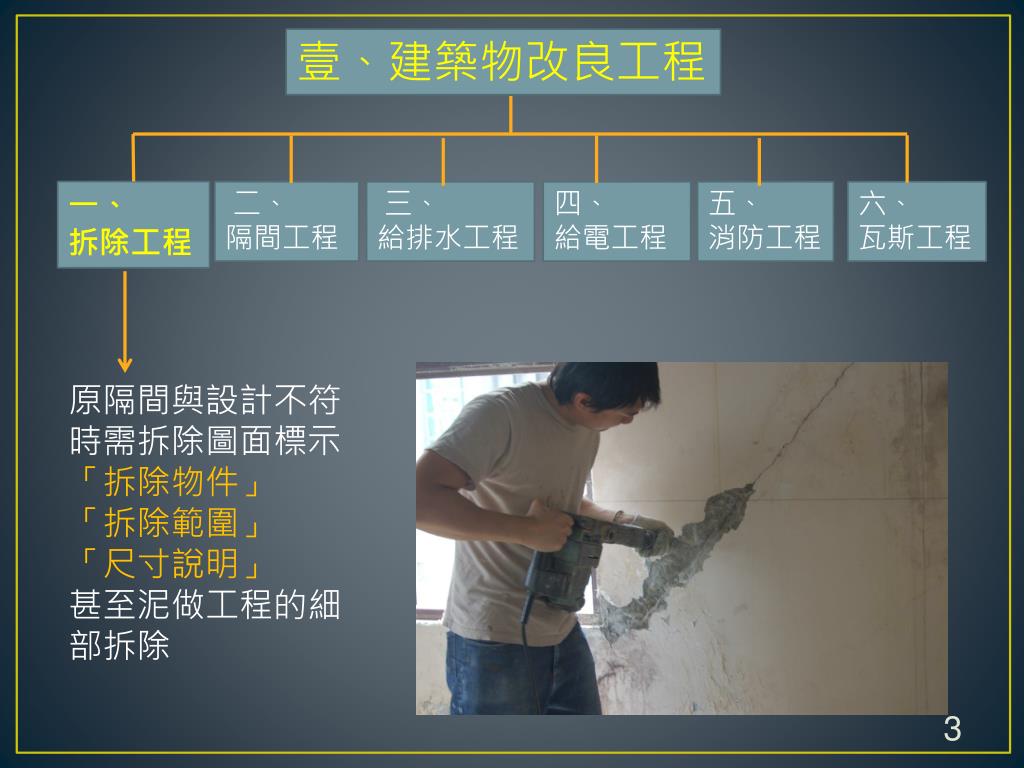

壹、建築物改良工程 一、拆除工程二、隔間工程三、給排水工程四、給電工程五、消防工程六、瓦斯工程原隔間與設計不符時需拆除圖面標示「拆除物件」「拆除範圍」「尺寸說明」甚至泥做工程的細部拆除

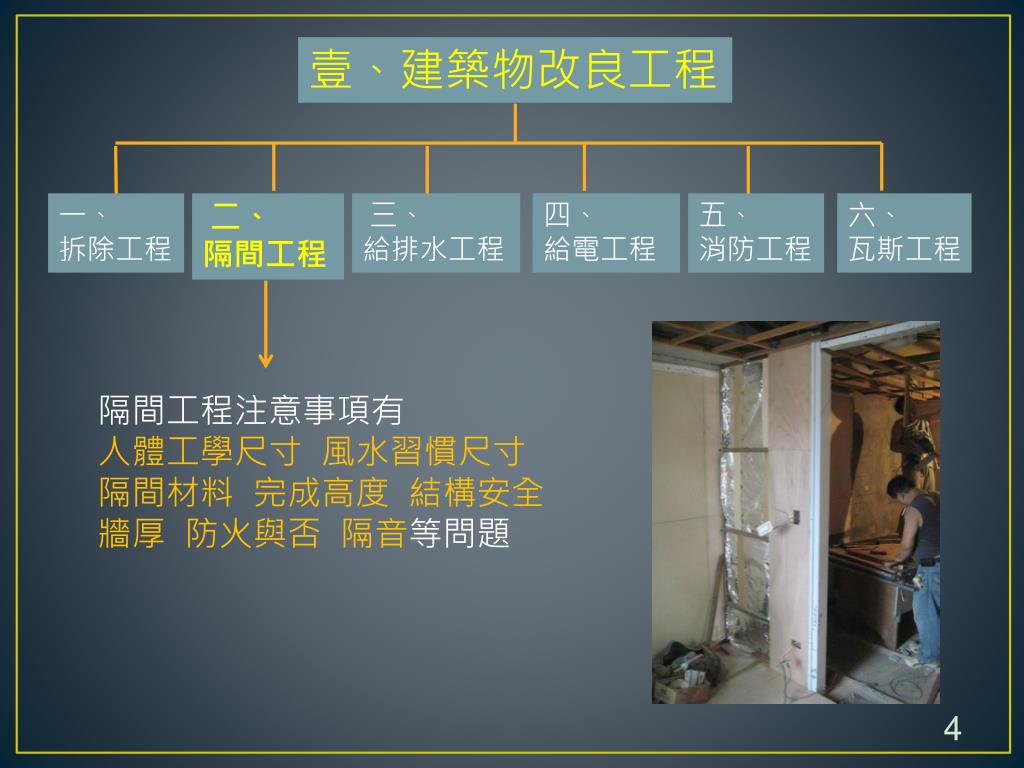

壹、建築物改良工程 一、拆除工程二、隔間工程五、消防工程六、瓦斯工程三、給排水工程四、給電工程隔間工程注意事項有人體工學尺寸風水習慣尺寸隔間材料完成高度結構安全牆厚防火與否隔音等問題

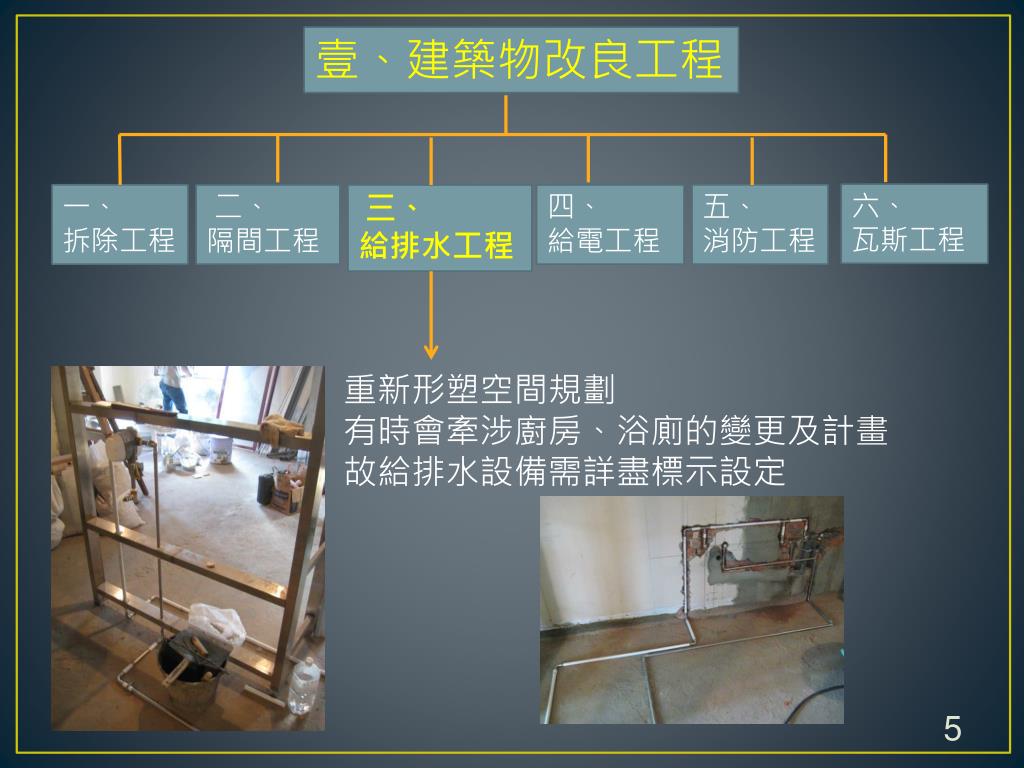

壹、建築物改良工程 六、瓦斯工程一、拆除工程五、消防工程二、隔間工程三、給排水工程四、給電工程重新形塑空間規劃有時會牽涉廚房、浴廁的變更及計畫故給排水設備需詳盡標示設定

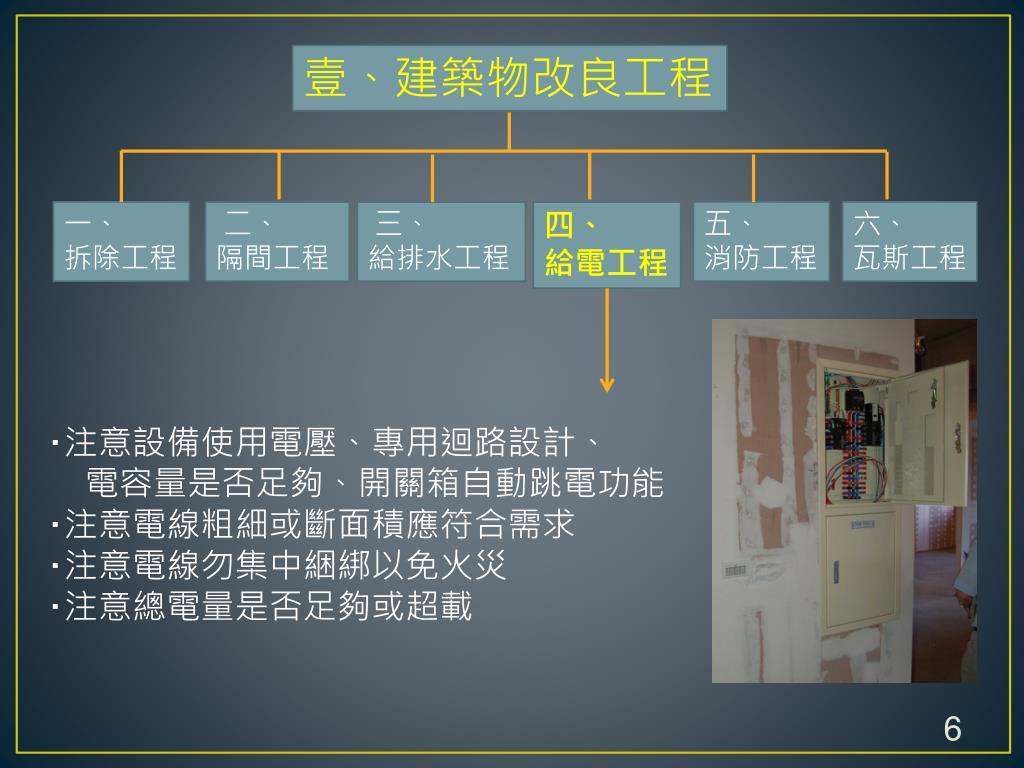

壹、建築物改良工程 一、拆除工程五、消防工程六、瓦斯工程二、隔間工程三、給排水工程四、給電工程 ‧注意設備使用電壓、專用迴路設計、電容量是否足夠、開關箱自動跳電功能 ‧注意電線粗細或斷面積應符合需求 ‧注意電線勿集中綑綁以免火災 ‧注意總電量是否足夠或超載

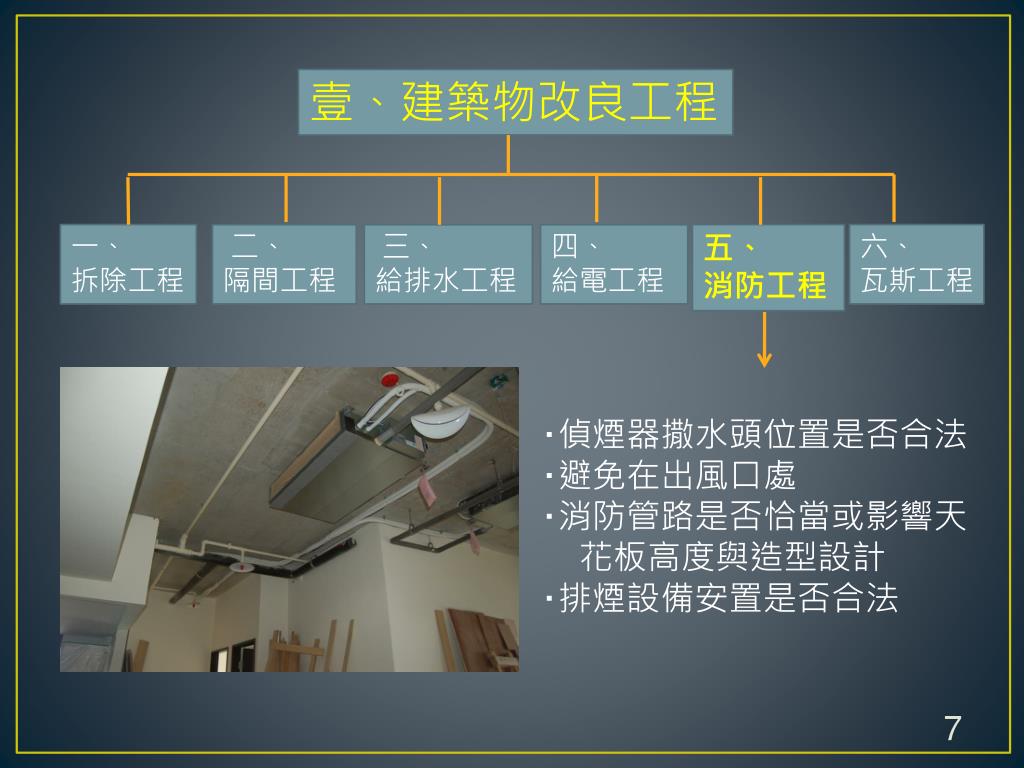

壹、建築物改良工程 一、拆除工程五、消防工程六、瓦斯工程二、隔間工程三、給排水工程四、給電工程 • ‧偵煙器撒水頭位置是否合法 • ‧避免在出風口處 ‧消防管路是否恰當或影響天花板高度與造型設計 ‧排煙設備安置是否合法

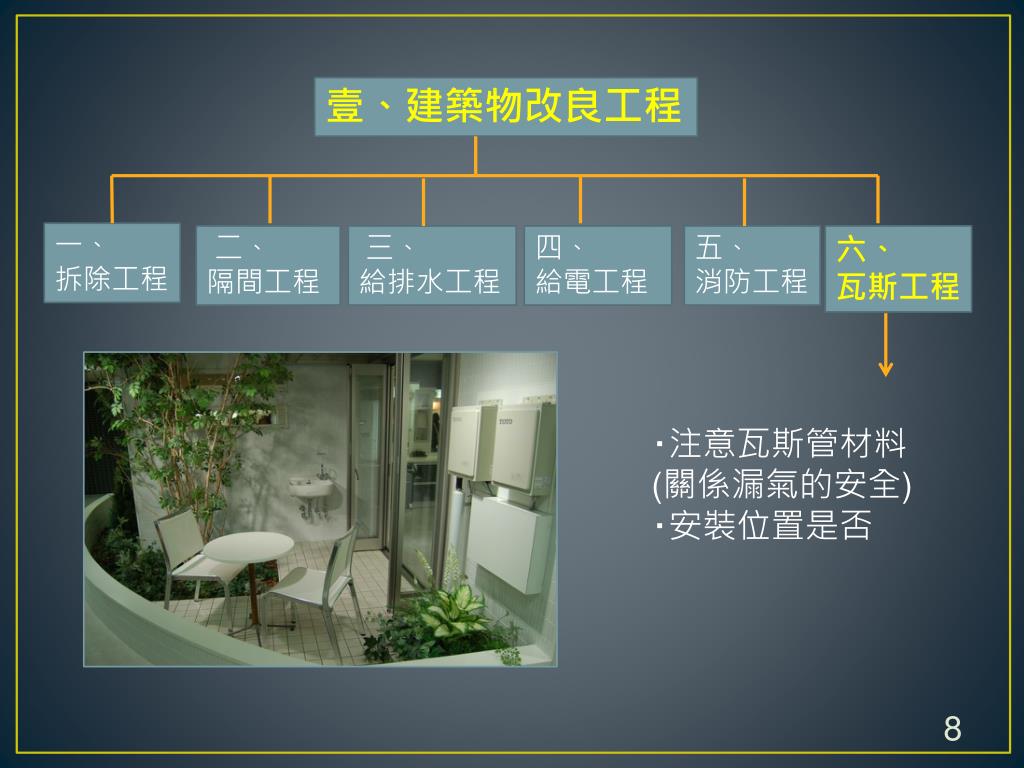

壹、建築物改良工程 一、拆除工程五、消防工程六、瓦斯工程二、隔間工程三、給排水工程四、給電工程 ‧注意瓦斯管材料(關係漏氣的安全)‧安裝位置是否

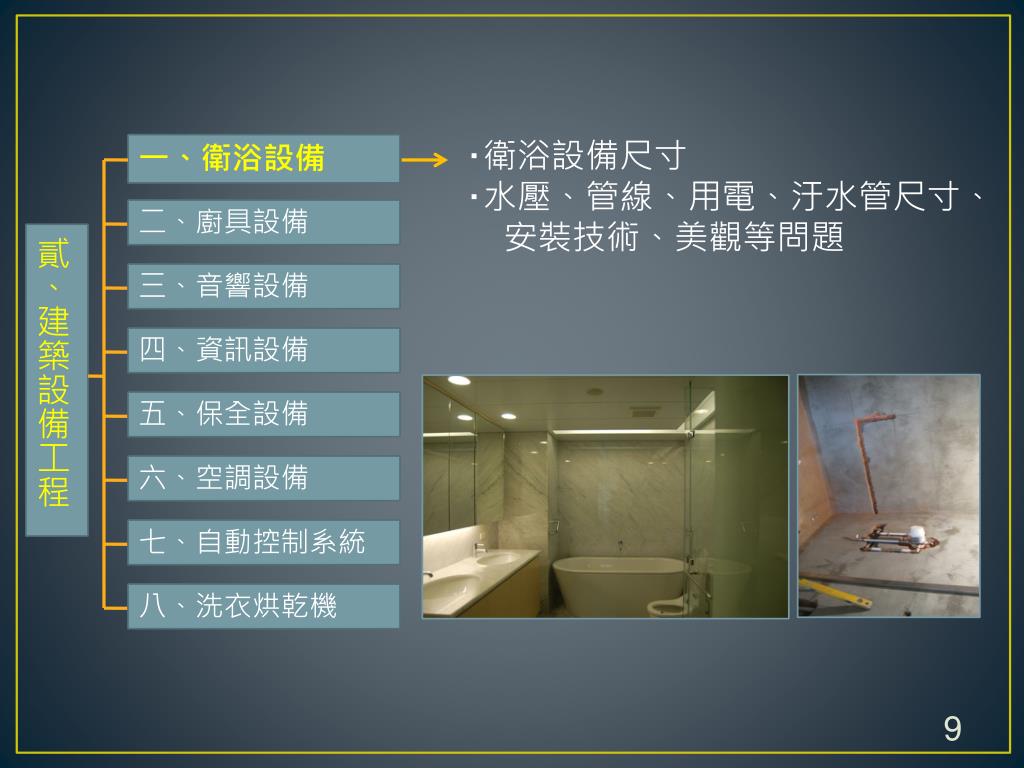

‧衛浴設備尺寸 ‧水壓、管線、用電、汙水管尺寸、安裝技術、美觀等問題一、衛浴設備二、廚具設備貳、建築設備工程三、音響設備四、資訊設備五、保全設備六、空調設備七、自動控制系統八、洗衣烘乾機

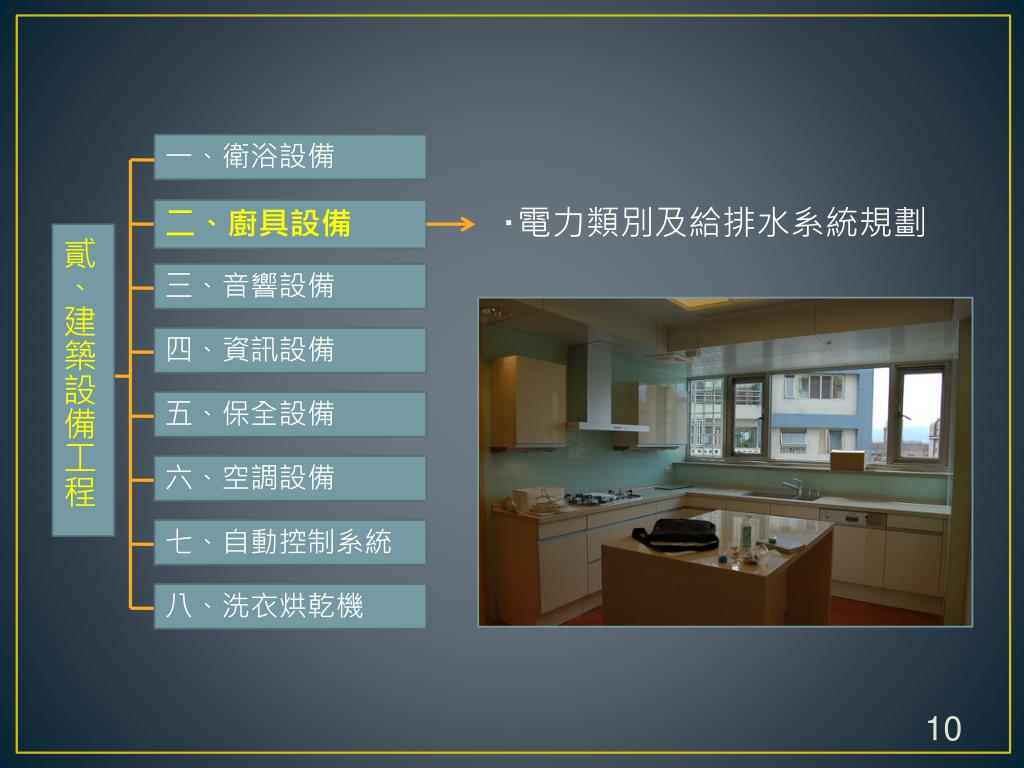

一、衛浴設備 • ‧電力類別及給排水系統規劃二、廚具設備貳、建築設備工程三、音響設備四、資訊設備五、保全設備六、空調設備七、自動控制系統八、洗衣烘乾機

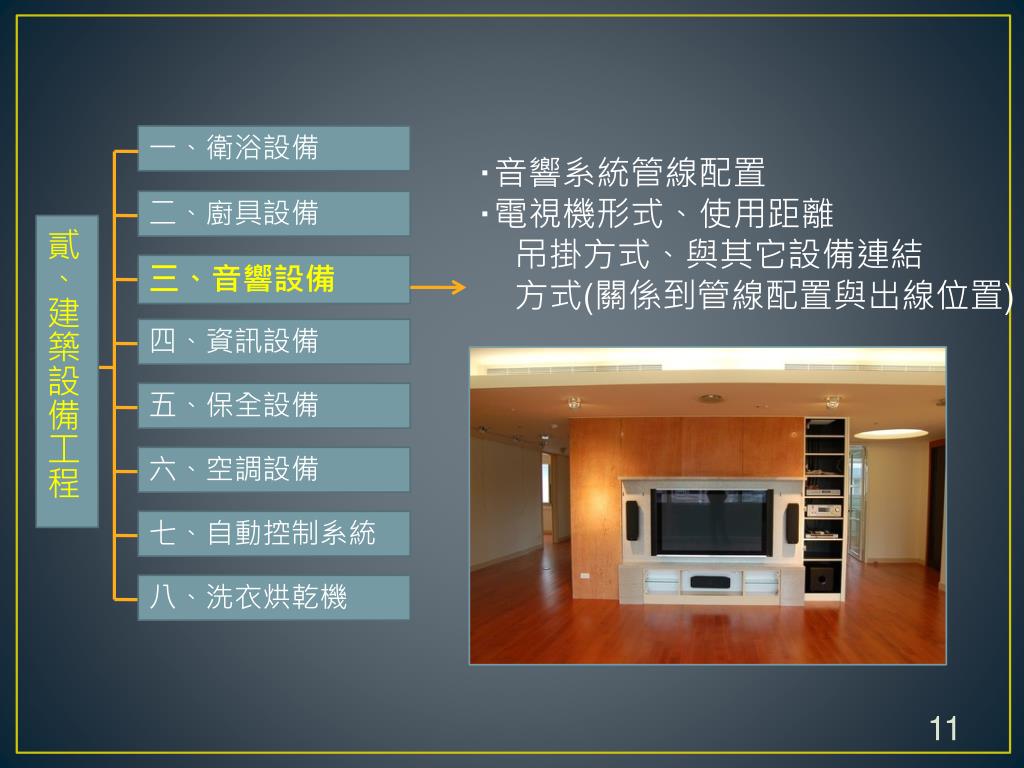

一、衛浴設備 ‧音響系統管線配置 ‧電視機形式、使用距離吊掛方式、與其它設備連結方式(關係到管線配置與出線位置) 二、廚具設備貳、建築設備工程三、音響設備四、資訊設備五、保全設備六、空調設備七、自動控制系統八、洗衣烘乾機

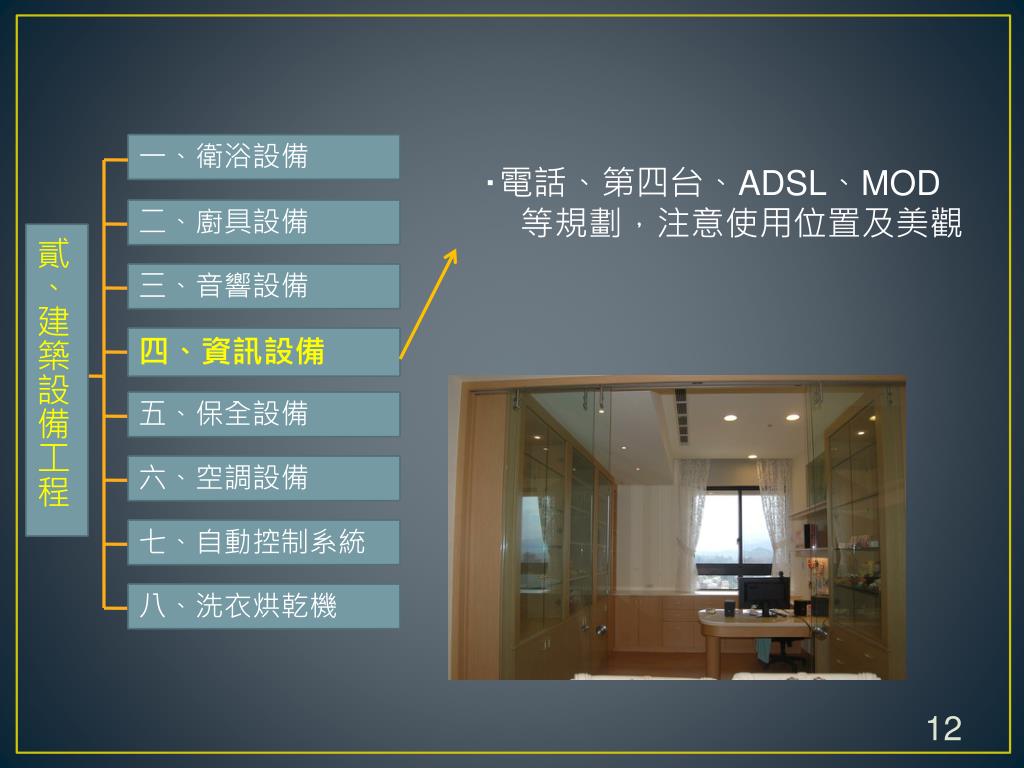

一、衛浴設備 ‧電話、第四台、ADSL、MOD 等規劃，注意使用位置及美觀二、廚具設備貳、建築設備工程三、音響設備四、資訊設備五、保全設備六、空調設備七、自動控制系統八、洗衣烘乾機

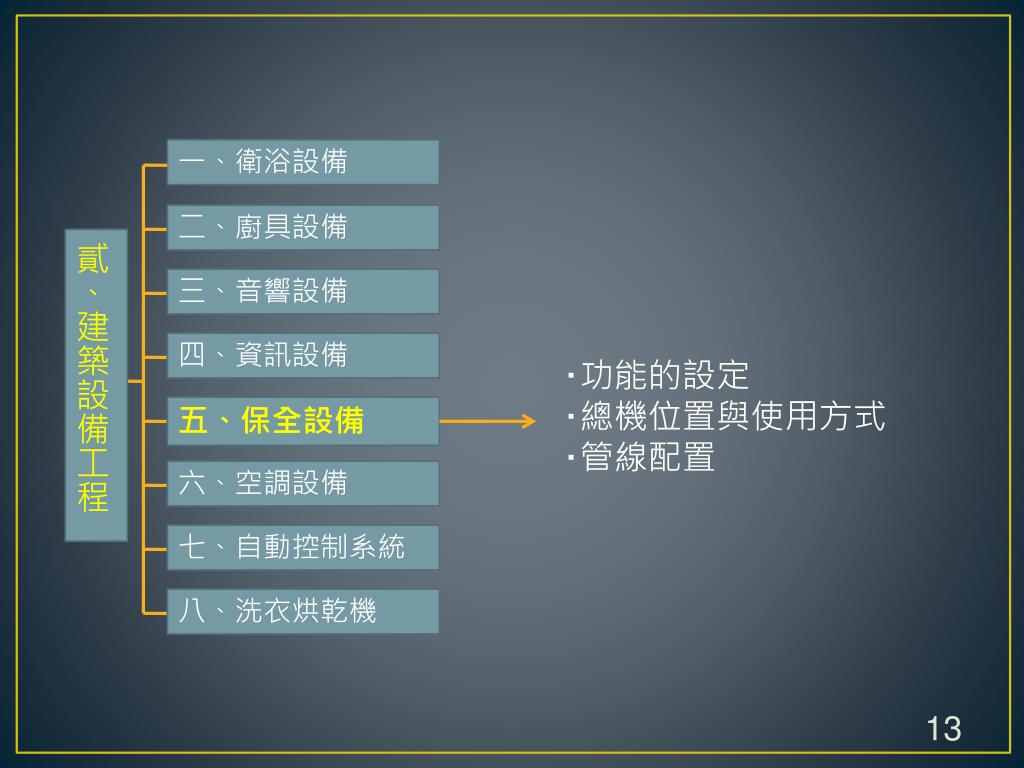

一、衛浴設備 二、廚具設備貳、建築設備工程三、音響設備四、資訊設備 ‧功能的設定 ‧總機位置與使用方式 ‧管線配置五、保全設備六、空調設備七、自動控制系統八、洗衣烘乾機

一、衛浴設備 二、廚具設備貳、建築設備工程三、音響設備四、資訊設備 ‧出風口與回封口位置設定，影響冷房效率 ‧遙控感應器位置及容易空置使用 ‧室內機排水管洩水坡度 ‧室內機佔用天花板空間及位置是否影響空間之初性 ‧電力供應及專用迴路 ‧規劃冰水管路徑五、保全設備六、空調設備七、自動控制系統八、洗衣烘乾機

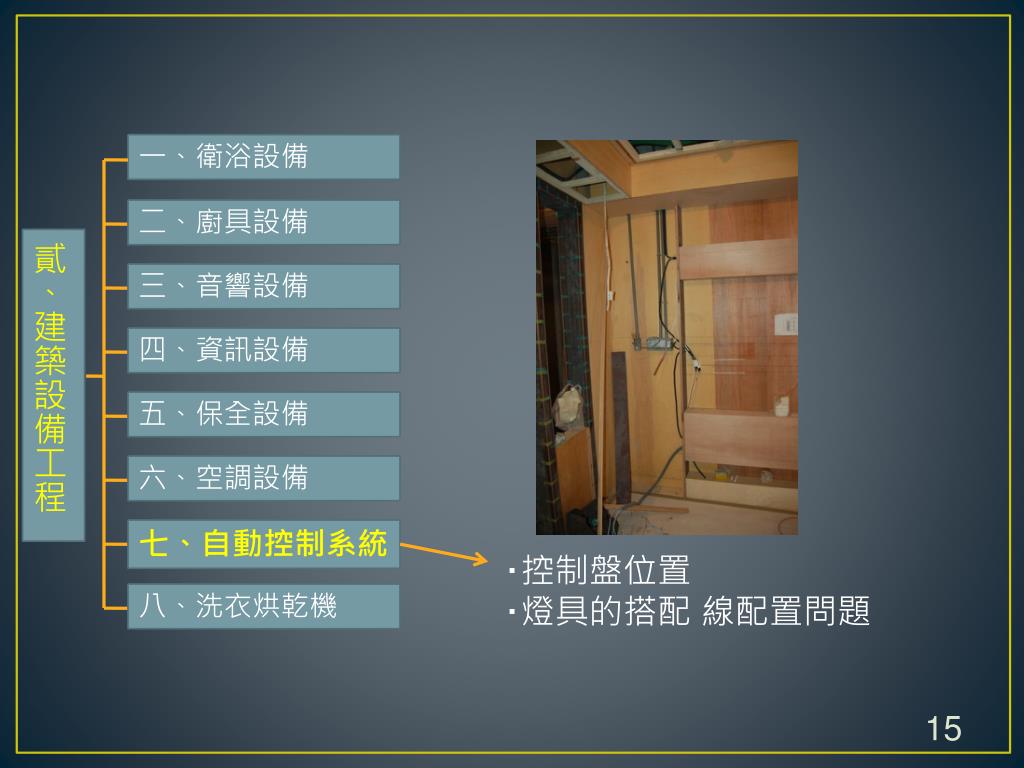

一、衛浴設備 二、廚具設備貳、建築設備工程三、音響設備四、資訊設備五、保全設備六、空調設備七、自動控制系統 ‧控制盤位置 ‧燈具的搭配線配置問題八、洗衣烘乾機

一、衛浴設備 二、廚具設備貳、建築設備工程三、音響設備四、資訊設備五、保全設備六、空調設備 ‧給水管管徑粗細及出水口。 ‧洗衣機使用電力安培數、動力排水管高度。 ‧烘乾機排熱處理方法及排熱管 ‧洗衣機防止震動及噪音傳遞。七、自動控制系統八、洗衣烘乾機

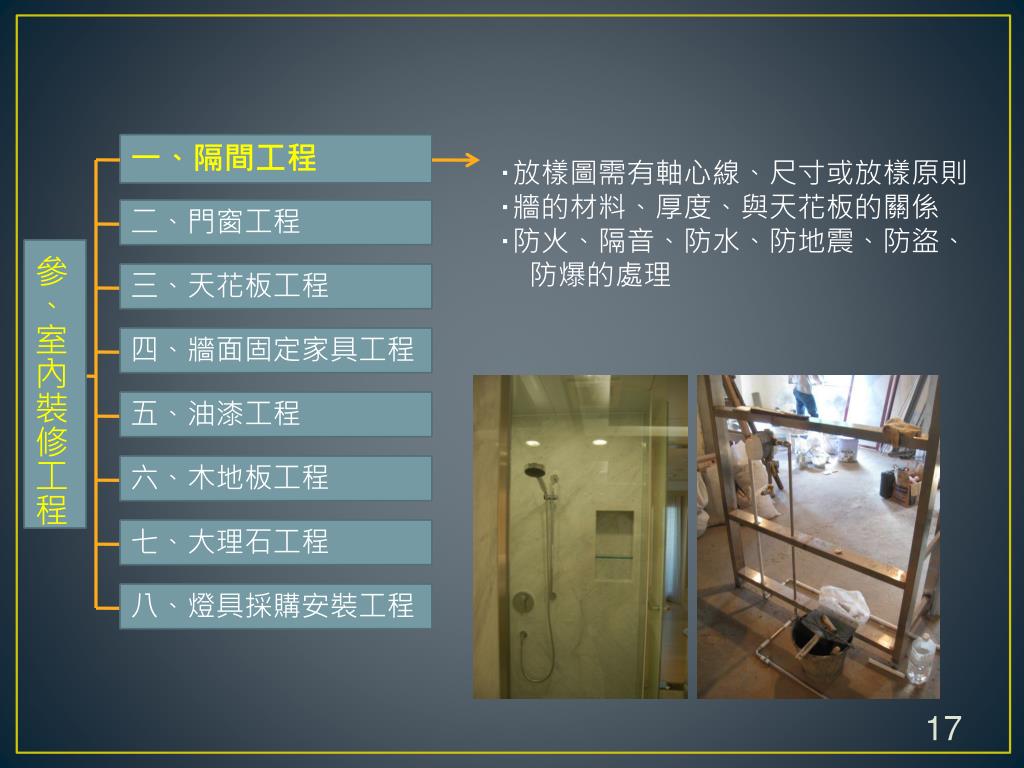

一、隔間工程 ‧放樣圖需有軸心線、尺寸或放樣原則 ‧牆的材料、厚度、與天花板的關係 ‧防火、隔音、防水、防地震、防盜、防爆的處理二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程六、木地板工程七、大理石工程八、燈具採購安裝工程

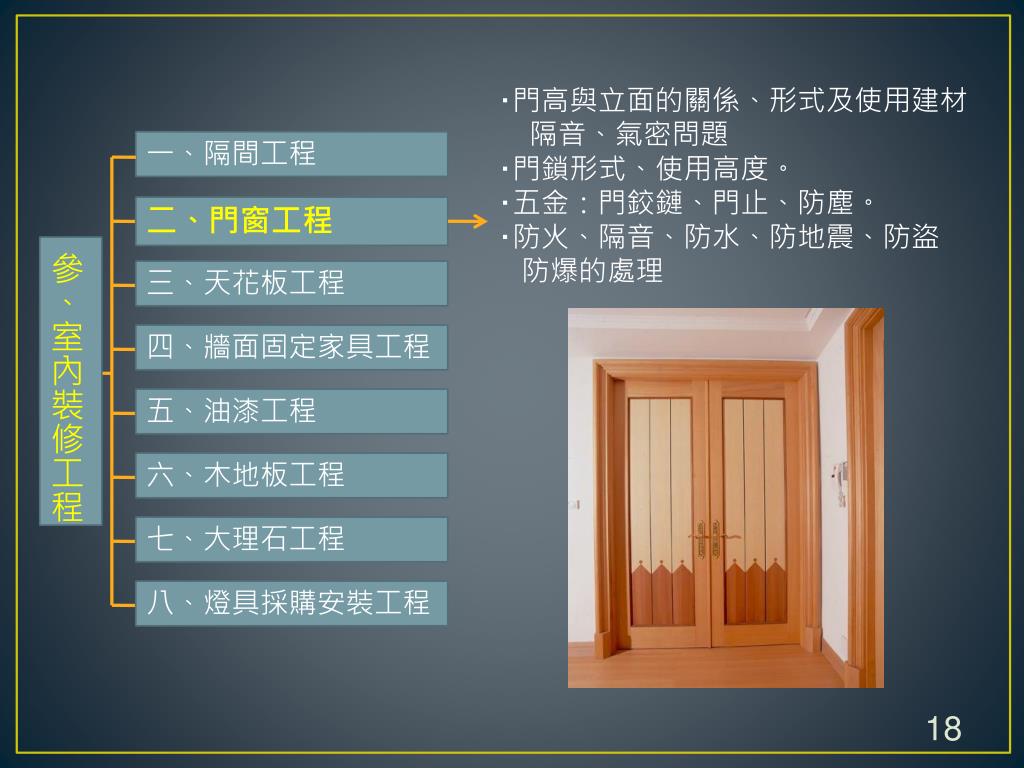

‧門高與立面的關係、形式及使用建材 隔音、氣密問題 ‧門鎖形式、使用高度。 ‧五金：門鉸鏈、門止、防塵。 ‧防火、隔音、防水、防地震、防盜防爆的處理一、隔間工程二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程六、木地板工程七、大理石工程八、燈具採購安裝工程

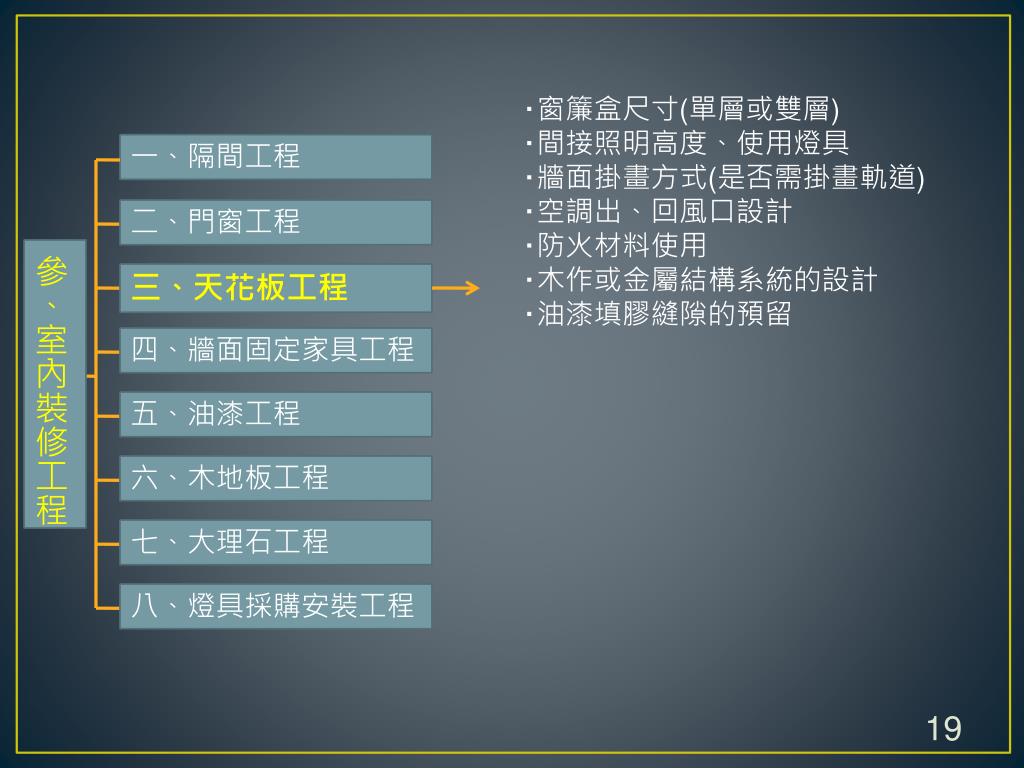

‧窗簾盒尺寸(單層或雙層) ‧間接照明高度、使用燈具 ‧牆面掛畫方式(是否需掛畫軌道) ‧空調出、回風口設計 ‧防火材料使用 ‧木作或金屬結構系統的設計 ‧油漆填膠縫隙的預留一、隔間工程二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程六、木地板工程七、大理石工程八、燈具採購安裝工程

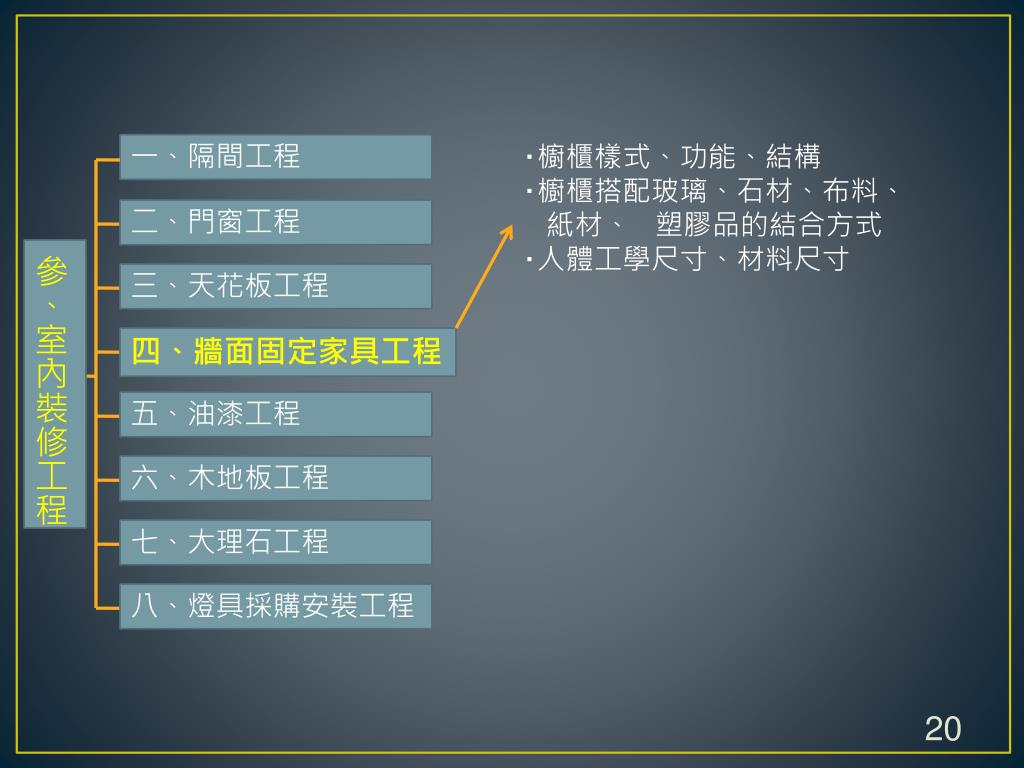

‧櫥櫃樣式、功能、結構 ‧櫥櫃搭配玻璃、石材、布料、紙材、塑膠品的結合方式 ‧人體工學尺寸、材料尺寸一、隔間工程二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程六、木地板工程七、大理石工程八、燈具採購安裝工程

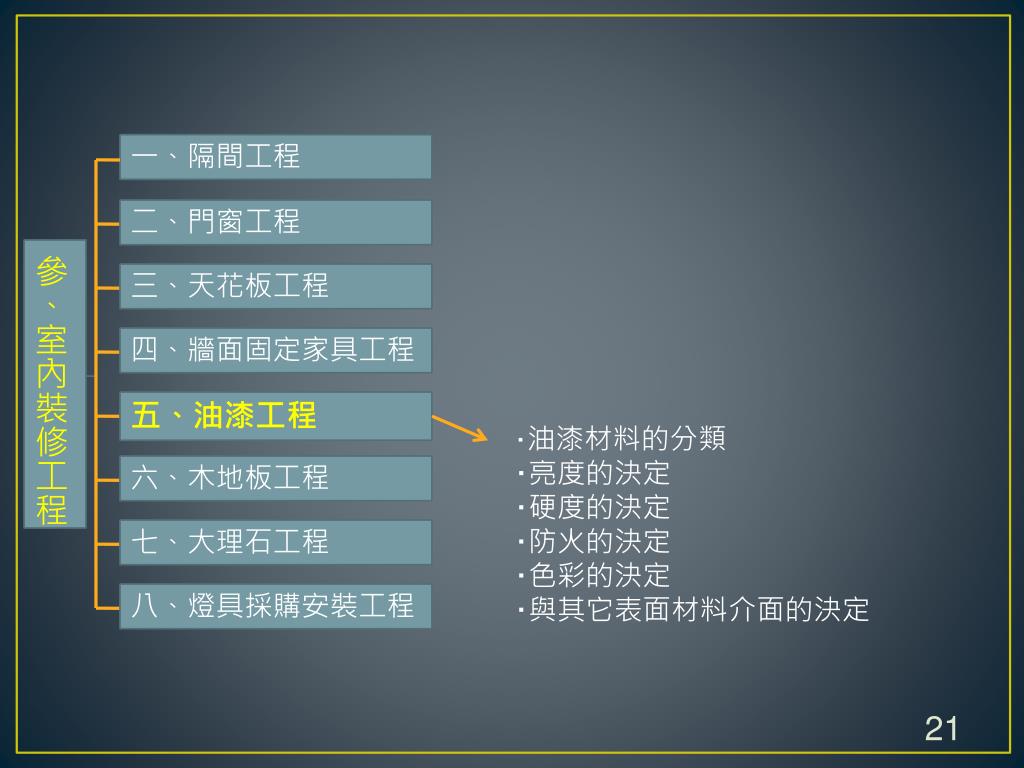

一、隔間工程 二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程 ‧油漆材料的分類 ‧亮度的決定 ‧硬度的決定 ‧防火的決定 ‧色彩的決定 ‧與其它表面材料介面的決定六、木地板工程七、大理石工程八、燈具採購安裝工程

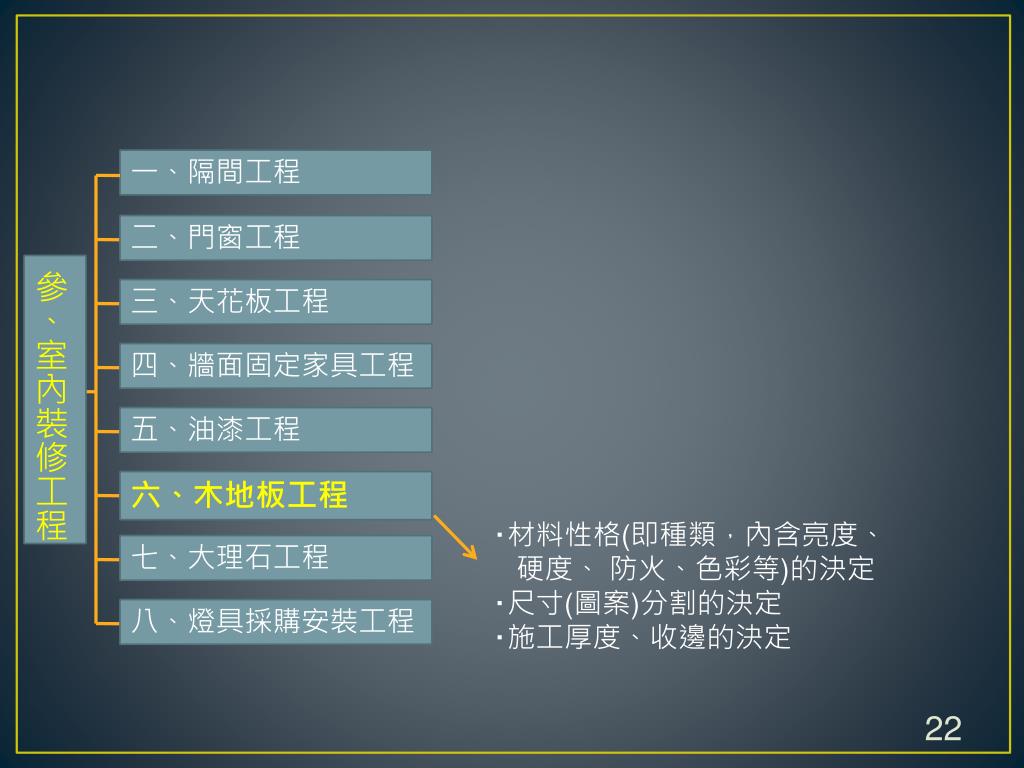

一、隔間工程 二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程六、木地板工程 ‧材料性格(即種類，內含亮度、硬度、防火、色彩等)的決定 ‧尺寸(圖案)分割的決定 ‧施工厚度、收邊的決定七、大理石工程八、燈具採購安裝工程

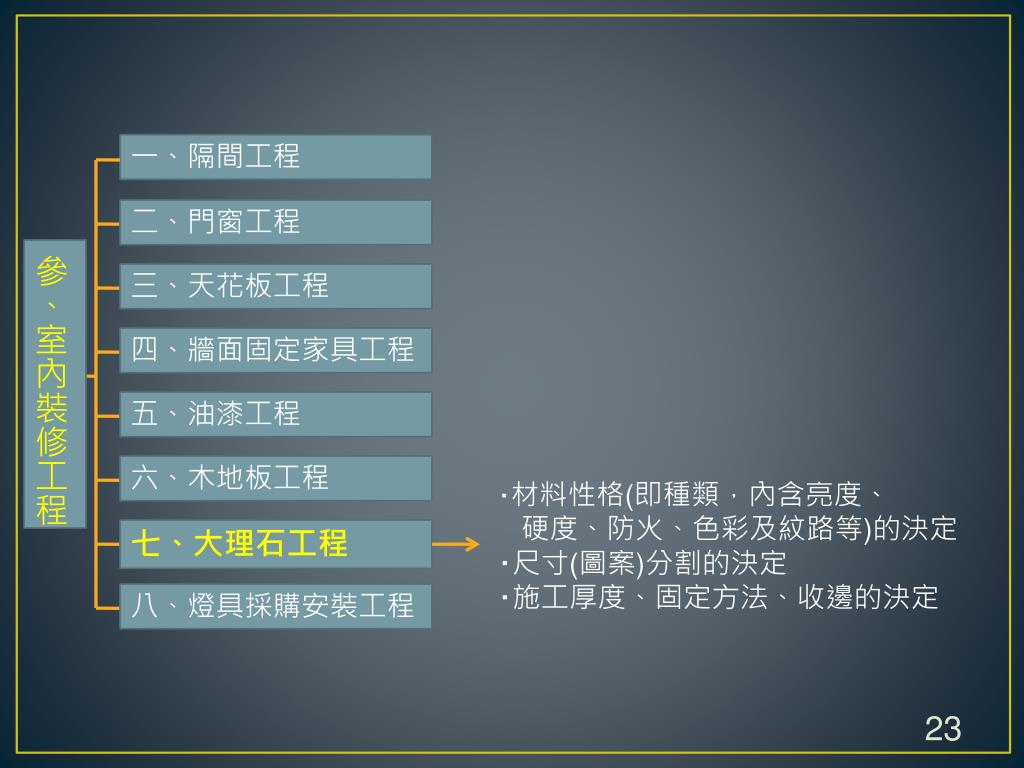

一、隔間工程 二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程六、木地板工程 ‧材料性格(即種類，內含亮度、硬度、防火、色彩及紋路等)的決定 ‧尺寸(圖案)分割的決定 ‧施工厚度、固定方法、收邊的決定七、大理石工程八、燈具採購安裝工程

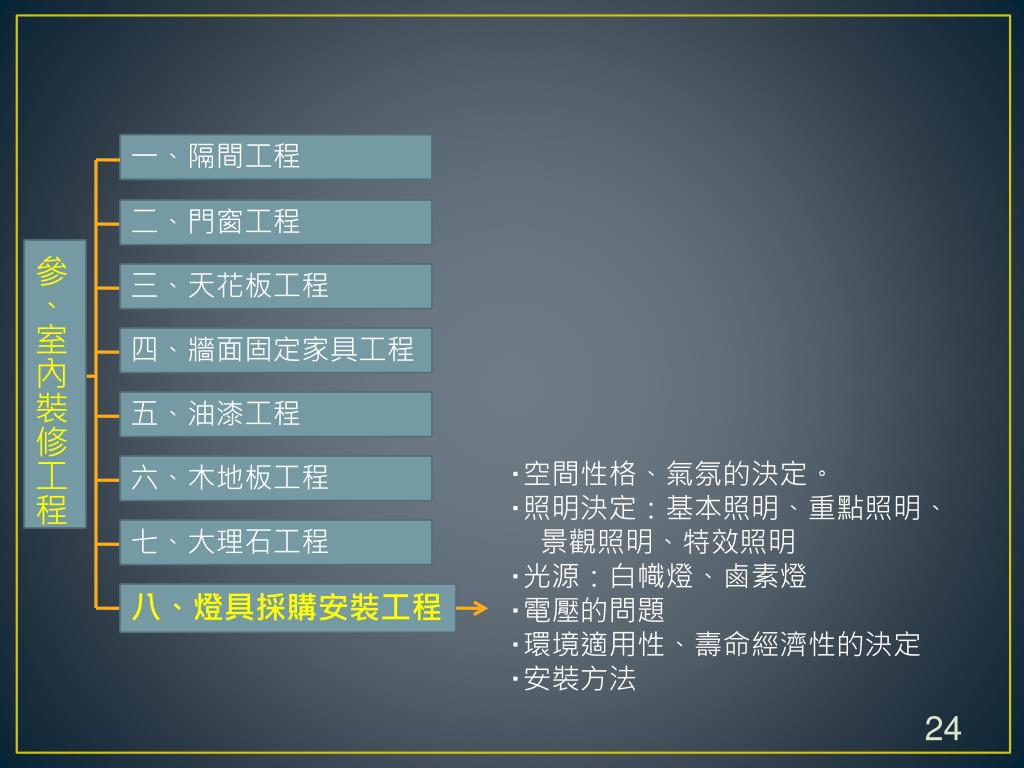

一、隔間工程 二、門窗工程參、室內裝修工程三、天花板工程四、牆面固定家具工程五、油漆工程 ‧空間性格、氣氛的決定。 ‧照明決定：基本照明、重點照明、景觀照明、特效照明 ‧光源：白幟燈、鹵素燈 ‧電壓的問題 ‧環境適用性、壽命經濟性的決定 ‧安裝方法六、木地板工程七、大理石工程八、燈具採購安裝工程

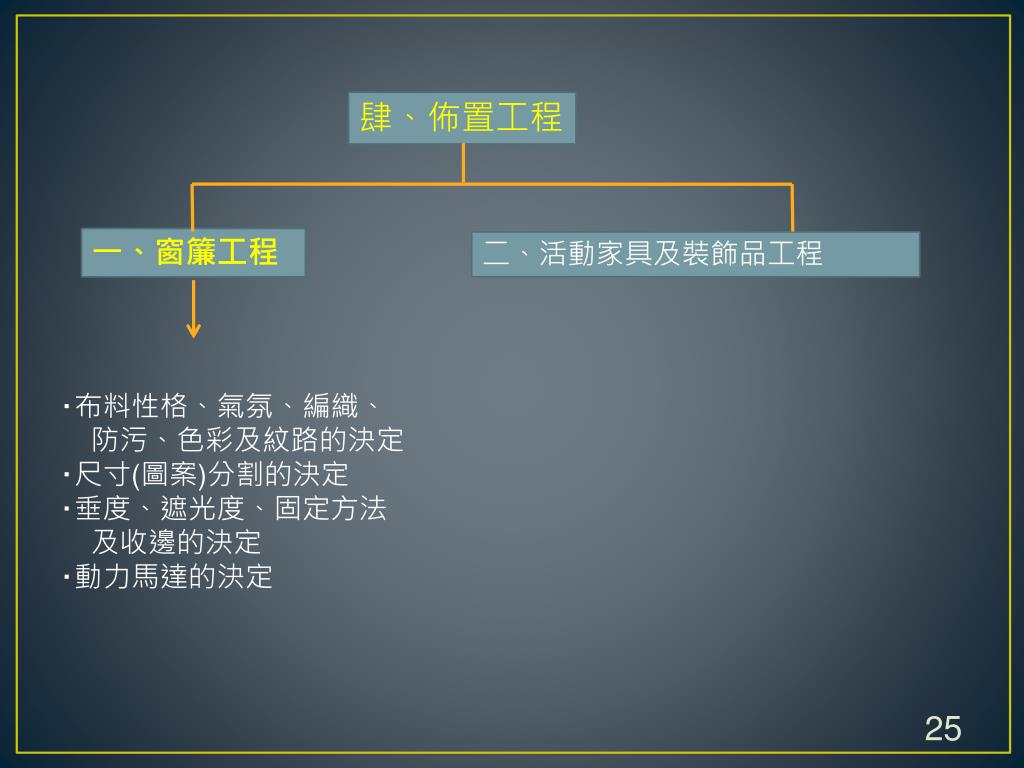

肆、佈置工程 一、窗簾工程二、活動家具及裝飾品工程 ‧布料性格、氣氛、編織、防污、色彩及紋路的決定 ‧尺寸(圖案)分割的決定 ‧垂度、遮光度、固定方法及收邊的決定 ‧動力馬達的決定

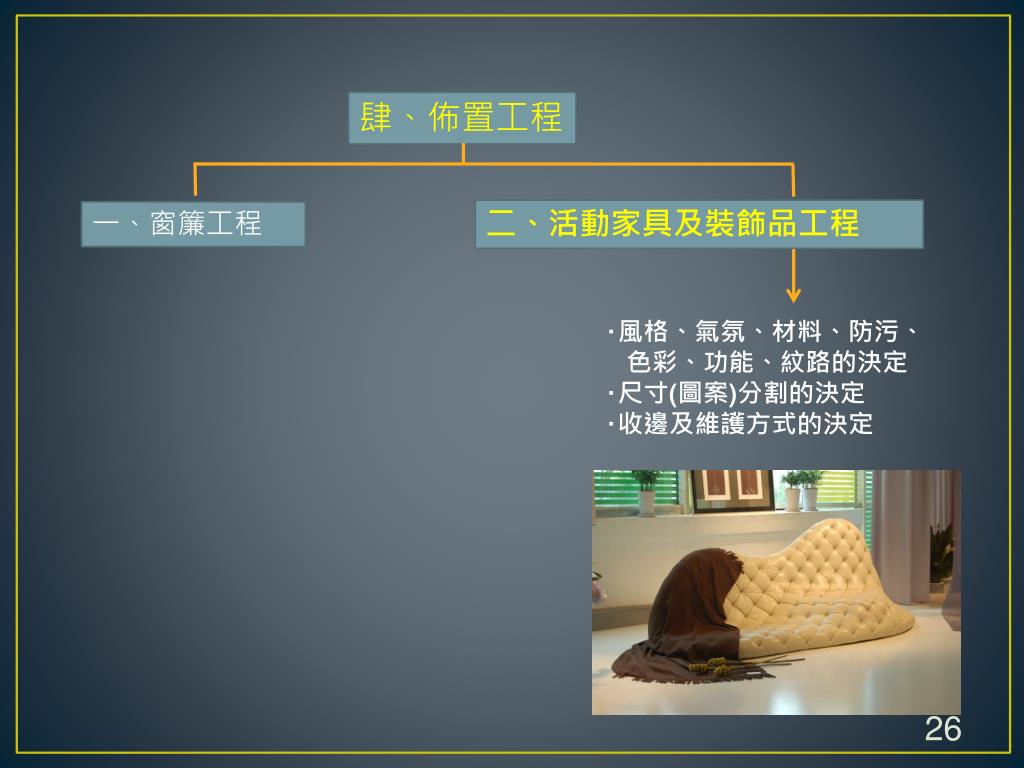

肆、佈置工程 二、活動家具及裝飾品工程一、窗簾工程 ‧風格、氣氛、材料、防污、色彩、功能、紋路的決定 ‧尺寸(圖案)分割的決定 ‧收邊及維護方式的決定

35 細部 設計程序與注意事項
