等值线图的判读

1. 等值线图的判读 南京师大附中 徐国民

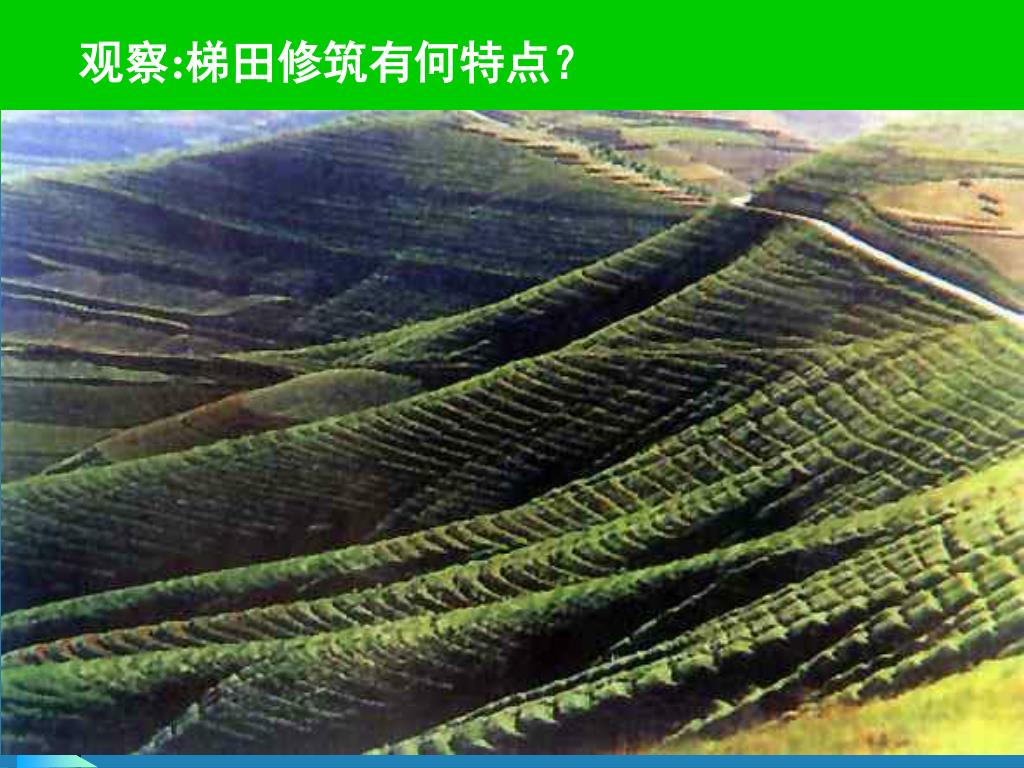

2. 观察:梯田修筑有何特点？

5. a b

6. 一、等值线的数值特征

7. 据图说出 符合D处 的任一海 拔高度 ★ ▲ 1.说出同一根等值线上各点的数值关系? 2.观察同一幅等值线图上，相邻两根等值线之间的数值差有何特点? 4.位于某封闭等值线内的点的数值，不会大（小） 于该等值线的值与等值距的和（差） 3.等值线图上，相邻等值线的值可能呈现怎样的变化趋势？F------B C------D

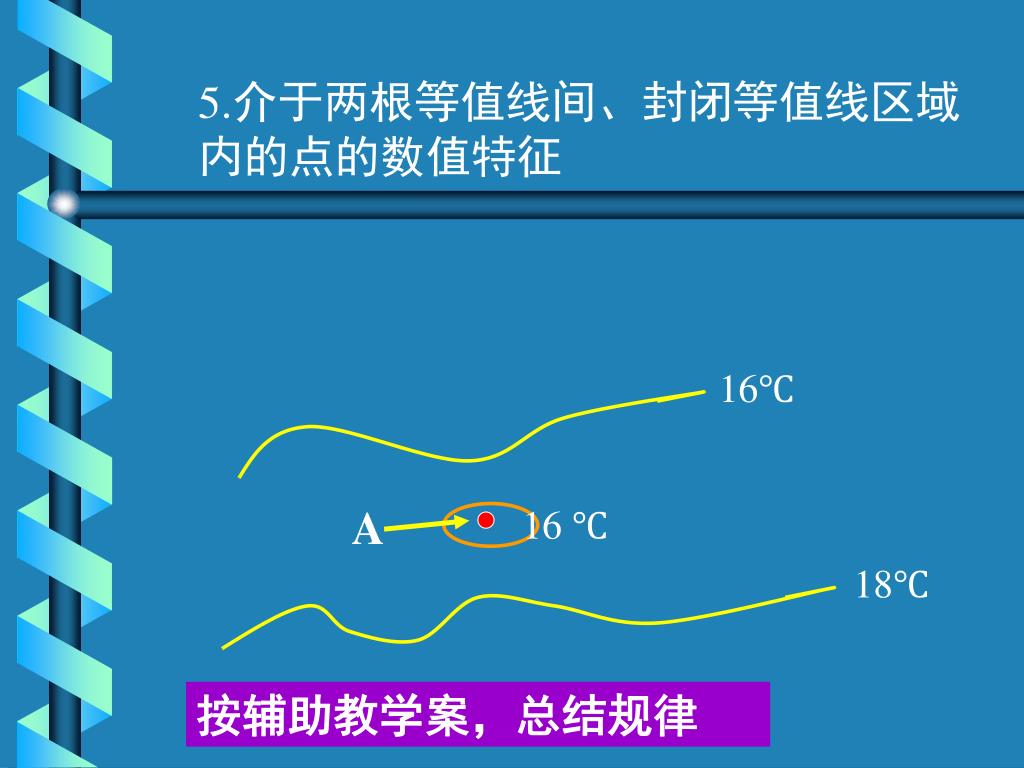

8. 5.介于两根等值线间、封闭等值线区域内的点的数值特征5.介于两根等值线间、封闭等值线区域内的点的数值特征 16℃ A 16 ℃ 18℃ 按辅助教学案，总结规律

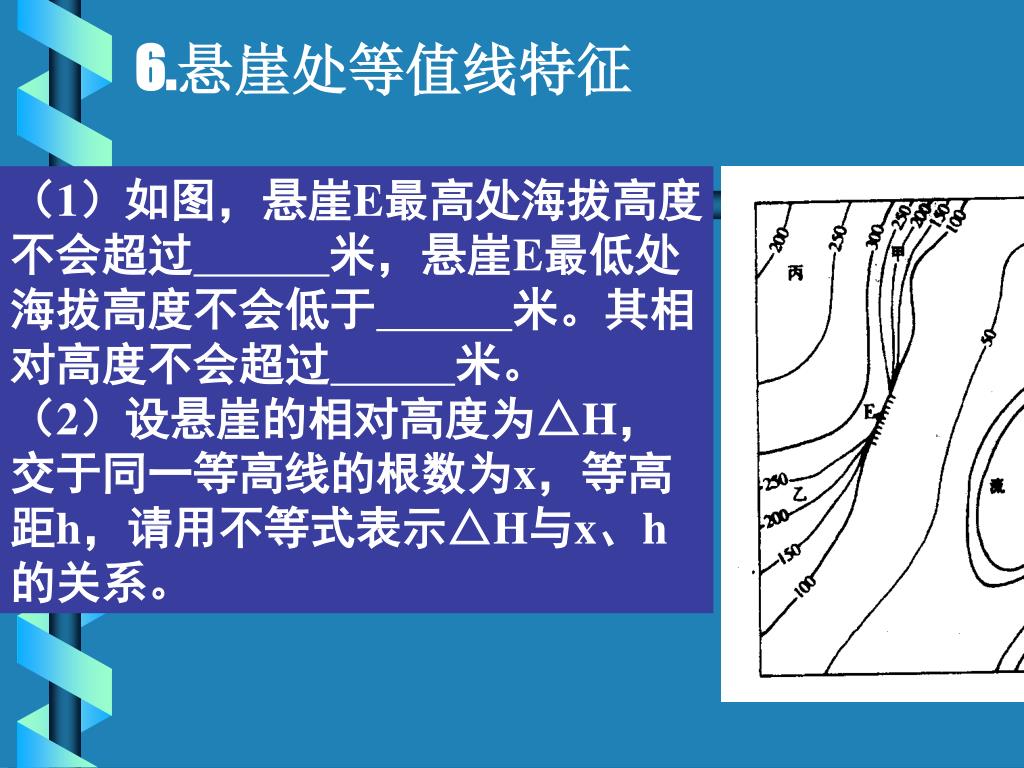

9. 6.悬崖处等值线特征 （1）如图，悬崖E最高处海拔高度 不会超过米，悬崖E最低处 海拔高度不会低于米。其相 对高度不会超过米。 （2）设悬崖的相对高度为△H， 交于同一等高线的根数为x，等高 距h，请用不等式表示△H与x、h 的关系。

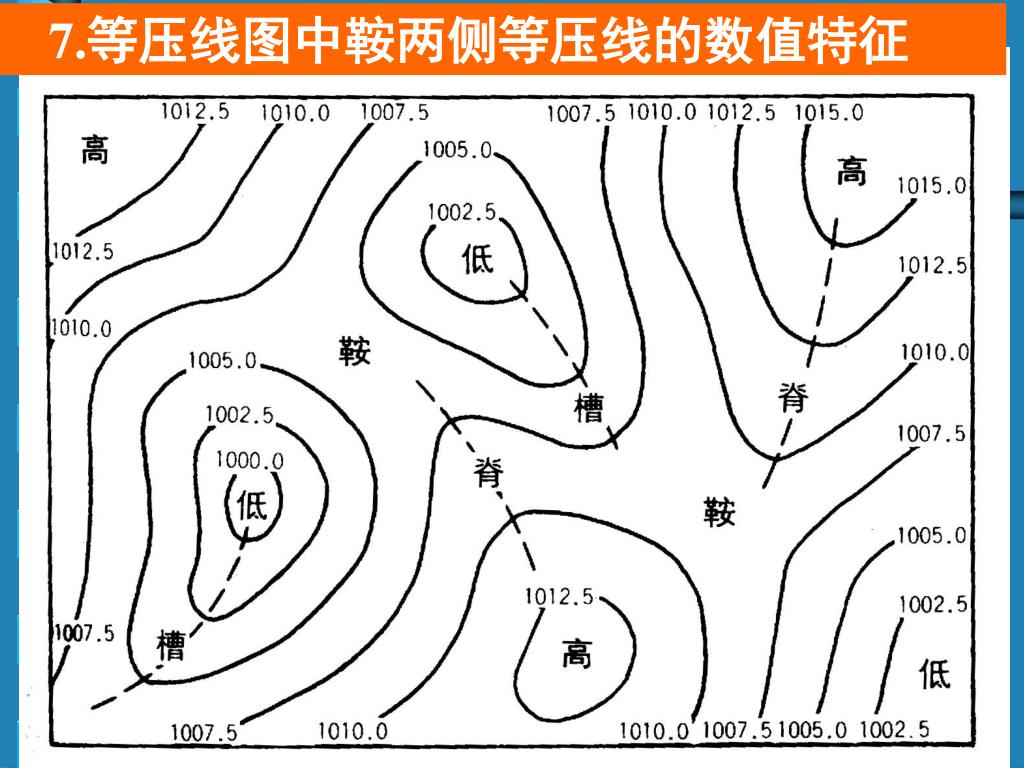

10. 7.等压线图中鞍两侧等压线的数值特征

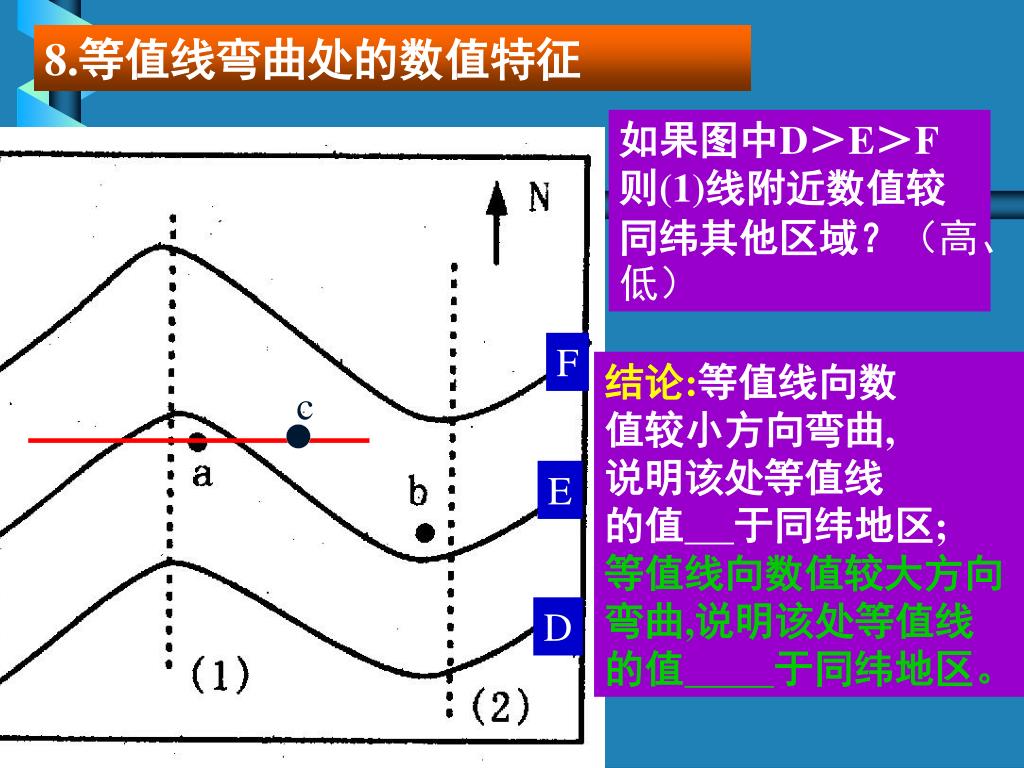

11. 8.等值线弯曲处的数值特征 如果图中D＞E＞F 则(1)线附近数值较同纬其他区域？（高、低） F 结论:等值线向数 值较小方向弯曲, 说明该处等值线 的值于同纬地区; 等值线向数值较大方向 弯曲,说明该处等值线 的值于同纬地区。 c E D

12. c d a b 1：50000 9.等值线疏密的含义 在等压线图中 在等温线图中 在等高线图中：等值线疏密表示？

13. 二、等值线弯曲的原因 左图为海洋等温线图， （1）处等温线向北弯 曲的原因是 20℃ 21℃ 22℃

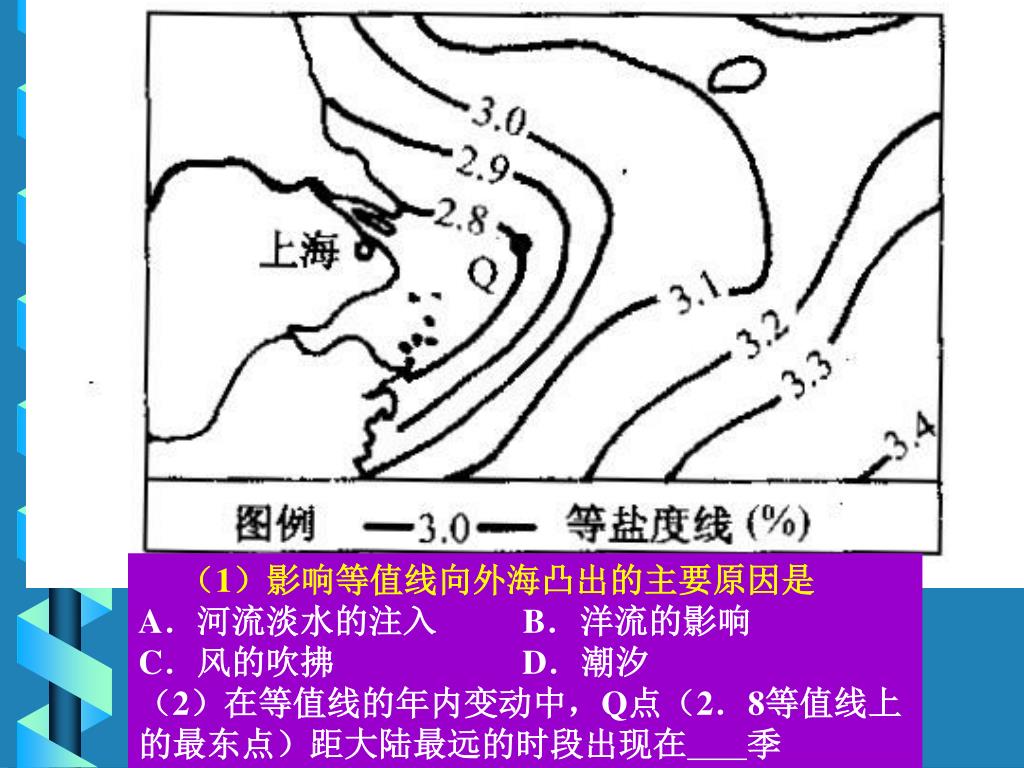

14. （1）影响等值线向外海凸出的主要原因是 • A．河流淡水的注入 B．洋流的影响 • C．风的吹拂 D．潮汐 • （2）在等值线的年内变动中，Q点（2．8等值线上的最东点）距大陆最远的时段出现在季

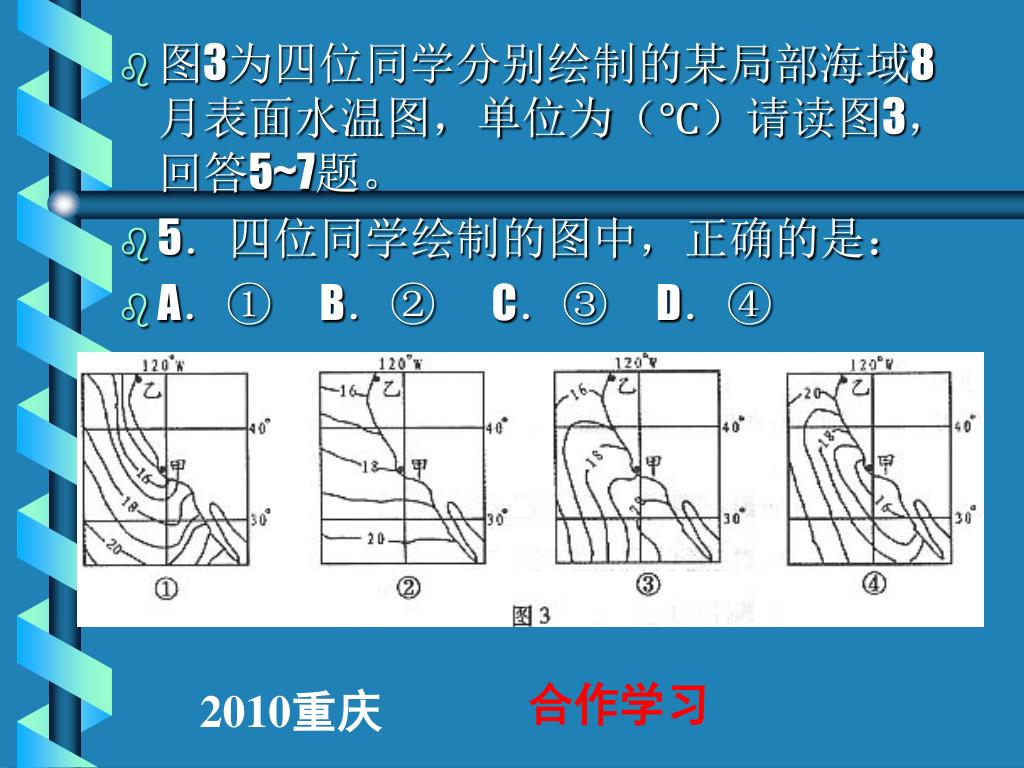

15. 图3为四位同学分别绘制的某局部海域8月表面水温图，单位为（℃）请读图3，回答5~7题。 • 5．四位同学绘制的图中，正确的是： • A．① B．② C．③ D．④ 合作学习 2010重庆

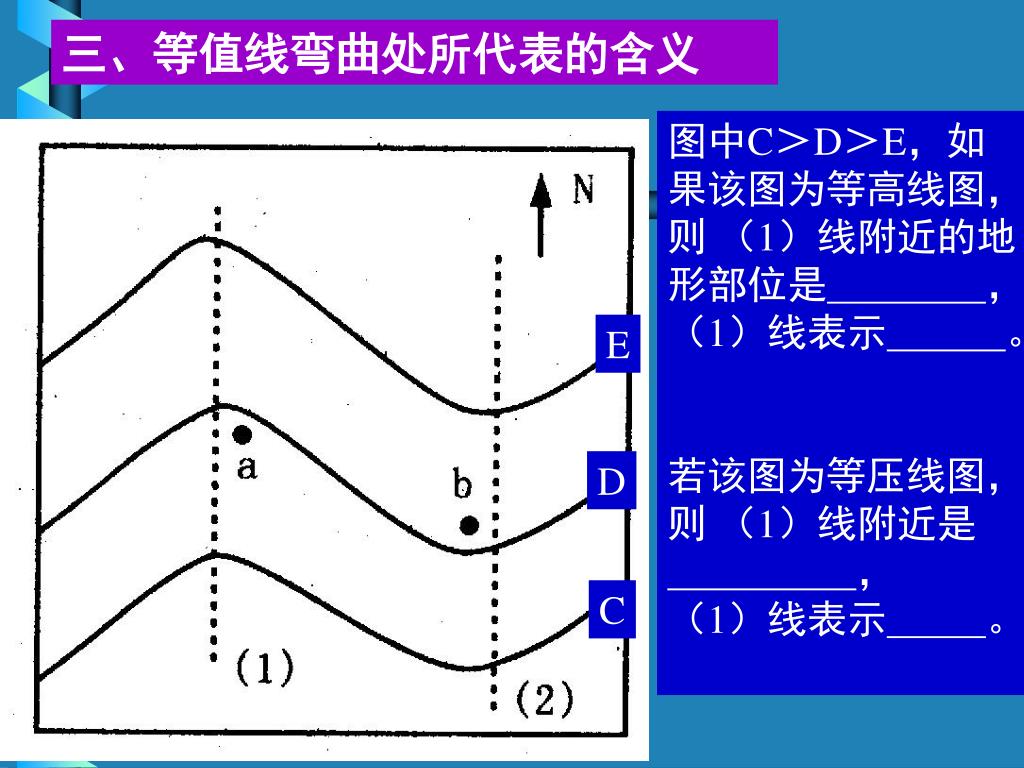

16. 三、等值线弯曲处所代表的含义 图中C＞D＞E，如 果该图为等高线图， 则 （1）线附近的地 形部位是， （1）线表示。 若该图为等压线图， 则 （1）线附近是 ， （1）线表示。 E D C

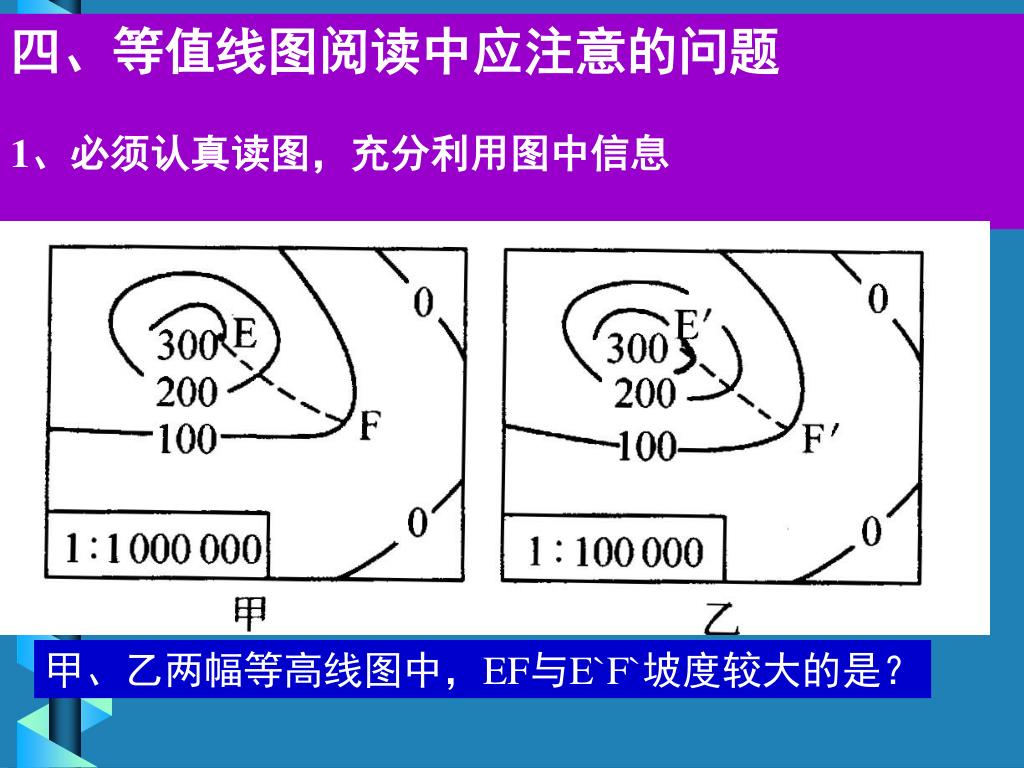

17. 四、等值线图阅读中应注意的问题 1、必须认真读图，充分利用图中信息 甲、乙两幅等高线图中，EF与E`F`坡度较大的是？

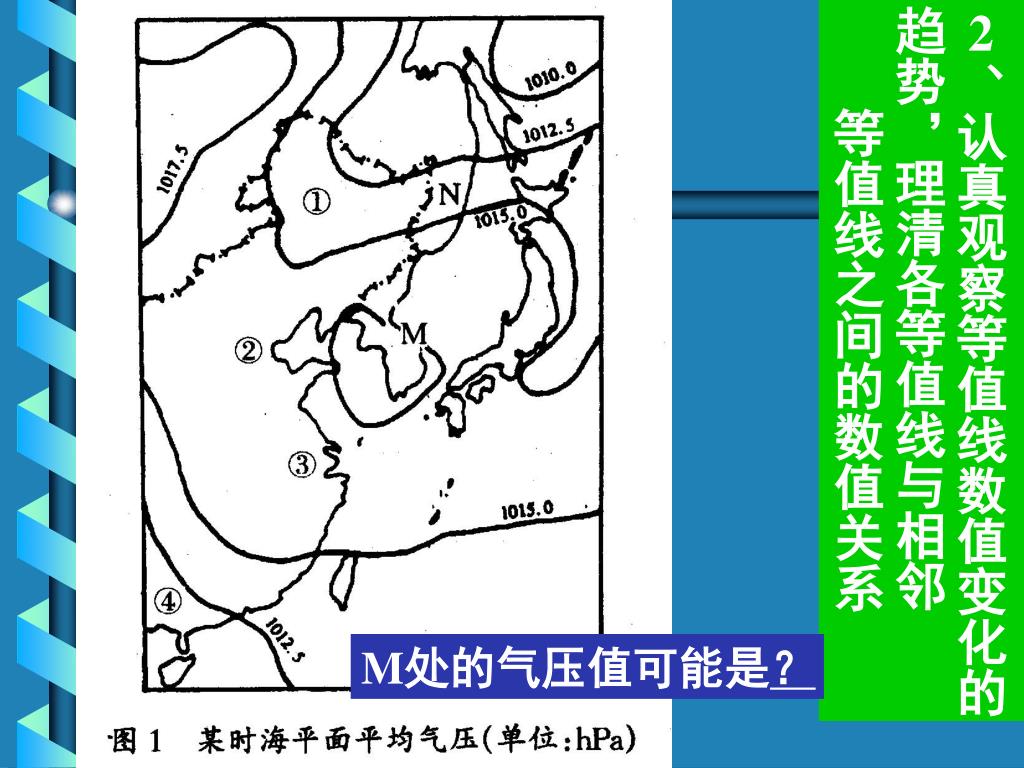

18. 2、认真观察等值线数值变化的 趋势，理清各等值线与相邻 等值线之间的数值关系 M处的气压值可能是？

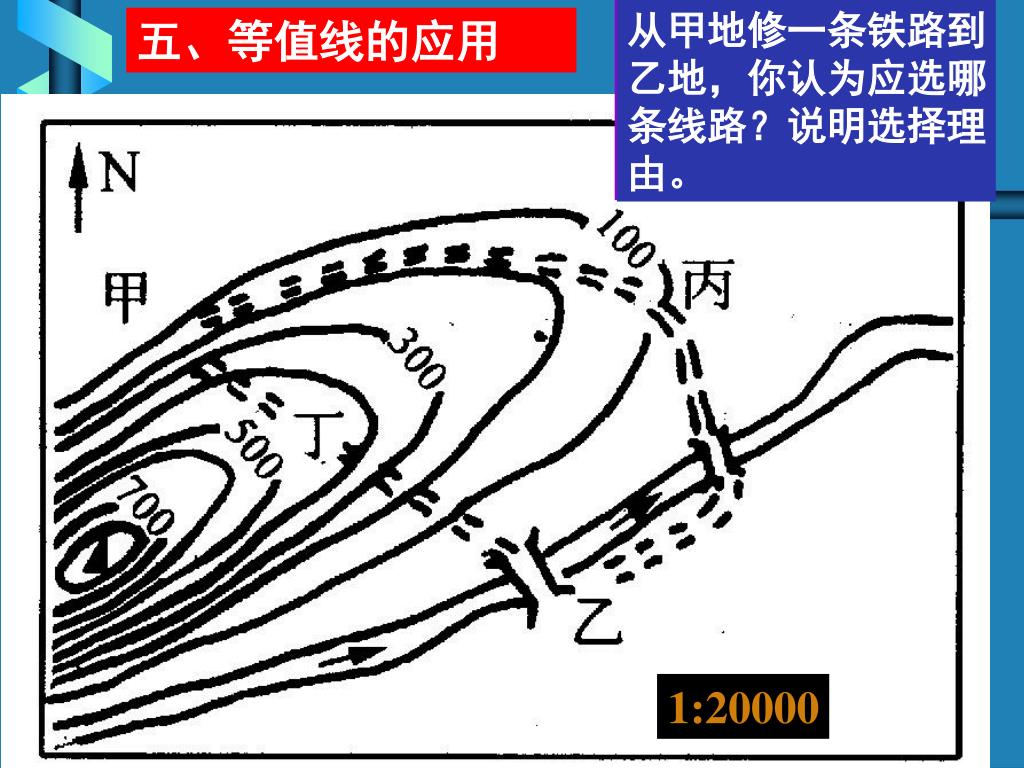

19. 铁路选线：由甲地修 一条铁路到乙地，从 工程量及投资考虑应 选择哪条线路？ 从甲地修一条铁路到 乙地，你认为应选哪 条线路？说明选择理 由。 1:20000 五、等值线的应用

20. 要修一座服务于图中小城镇的水库，你认为坝址选在要修一座服务于图中小城镇的水库，你认为坝址选在 何处最佳？说出理由。 水库坝址选择 G

21. 疗养院的选址 下图为南半球中纬某地区等高线图，现拟在甲、乙 两处选一处建一疗养院，建在何处较合理？请说明 理由。

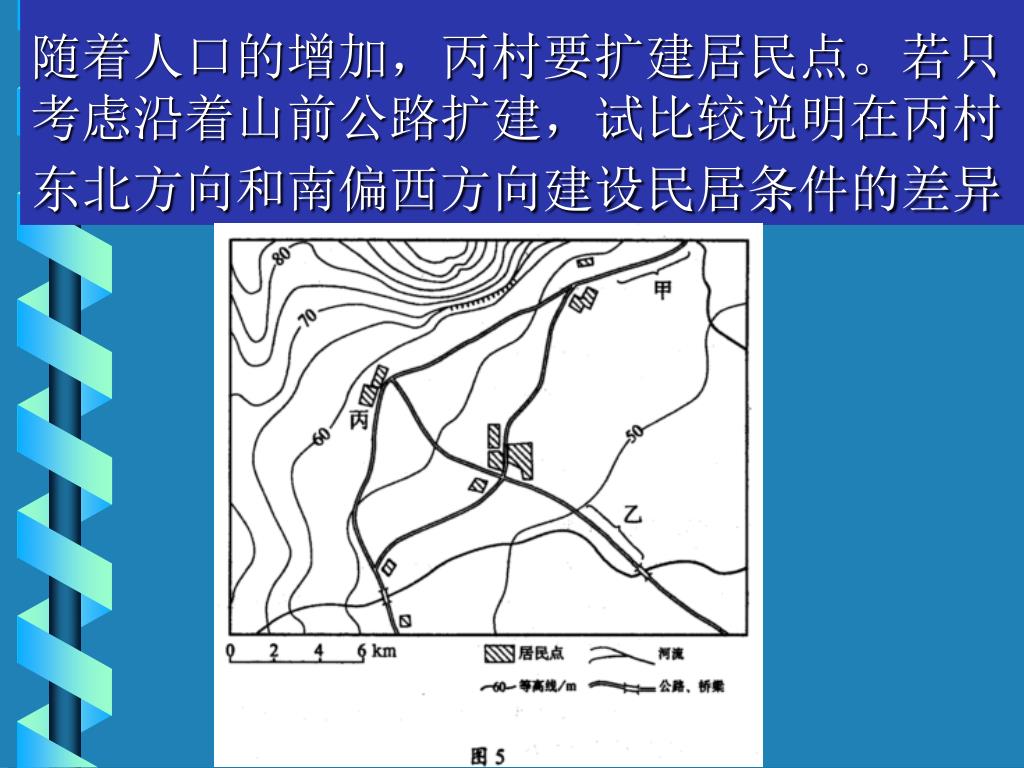

22. 随着人口的增加，丙村要扩建居民点。若只考虑沿着山前公路扩建，试比较说明在丙村东北方向和南偏西方向建设民居条件的差异随着人口的增加，丙村要扩建居民点。若只考虑沿着山前公路扩建，试比较说明在丙村东北方向和南偏西方向建设民居条件的差异

23. 假设图示区域降 水分布均匀，且 C、D两河流域 面积相同，则C、 D两河水流较急 的是，原 因是。

24. 剖面图的画法

25. 你能找到符合剖面图的剖面线吗？

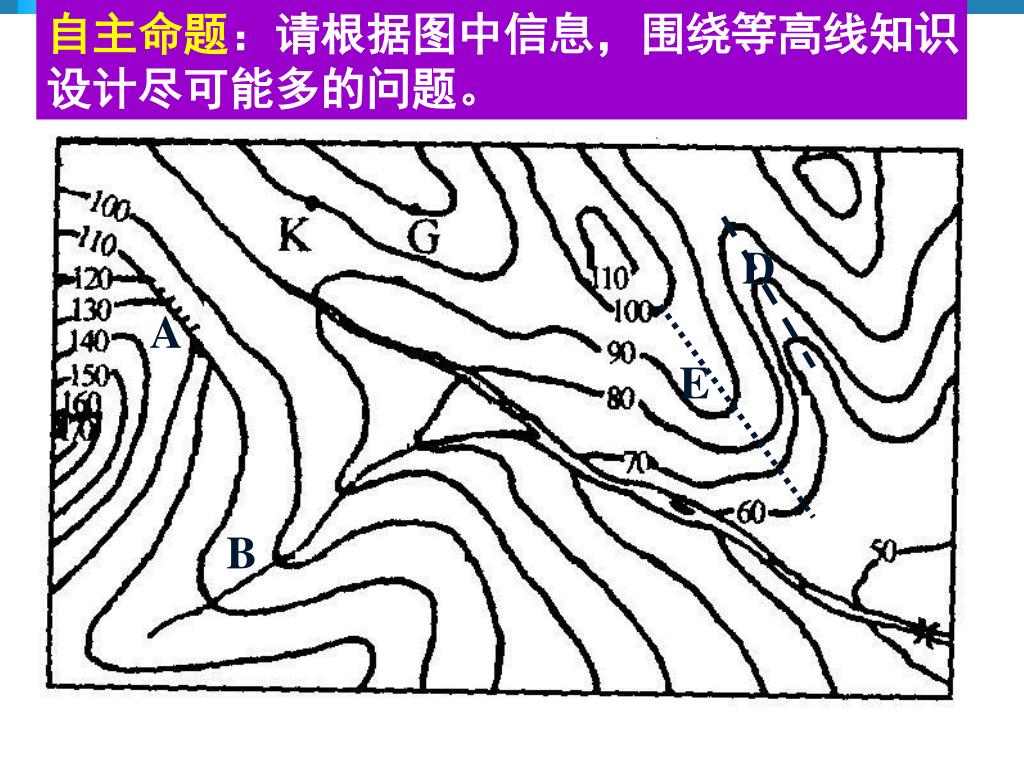

26. 自主命题：请根据图中信息，围绕等高线知识 设计尽可能多的问题。 D A E B

27. 反馈练习（一）

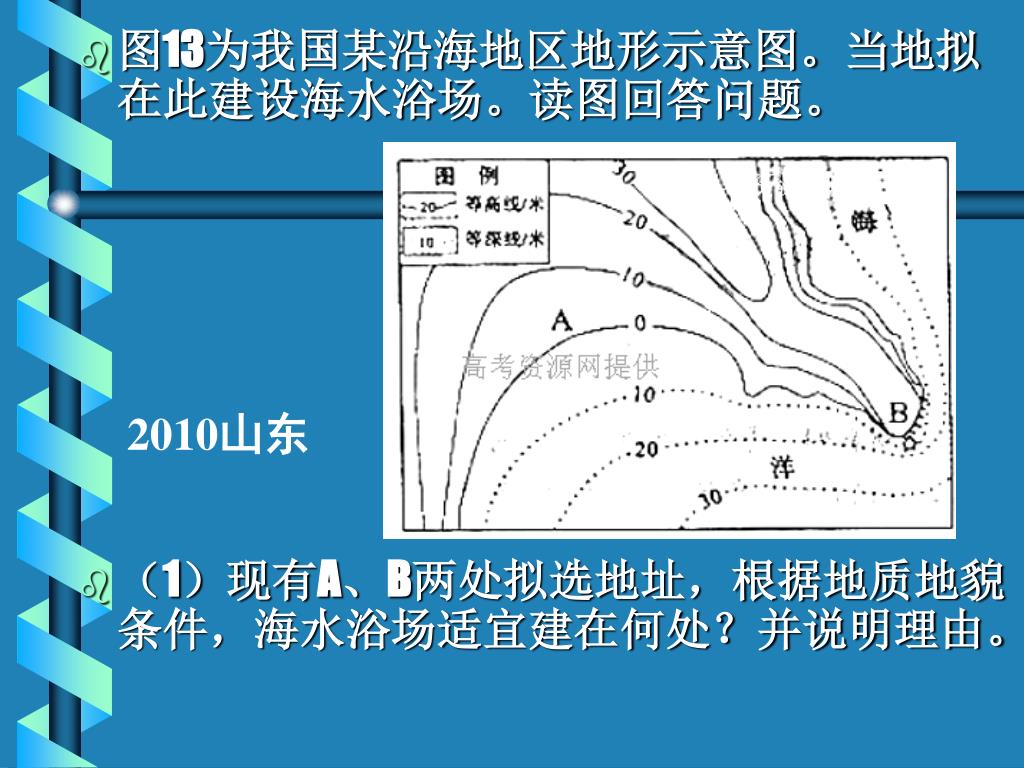

28. 图13为我国某沿海地区地形示意图。当地拟在此建设海水浴场。读图回答问题。图13为我国某沿海地区地形示意图。当地拟在此建设海水浴场。读图回答问题。 • （1）现有A、B两处拟选地址，根据地质地貌条件，海水浴场适宜建在何处？并说明理由。 2010山东

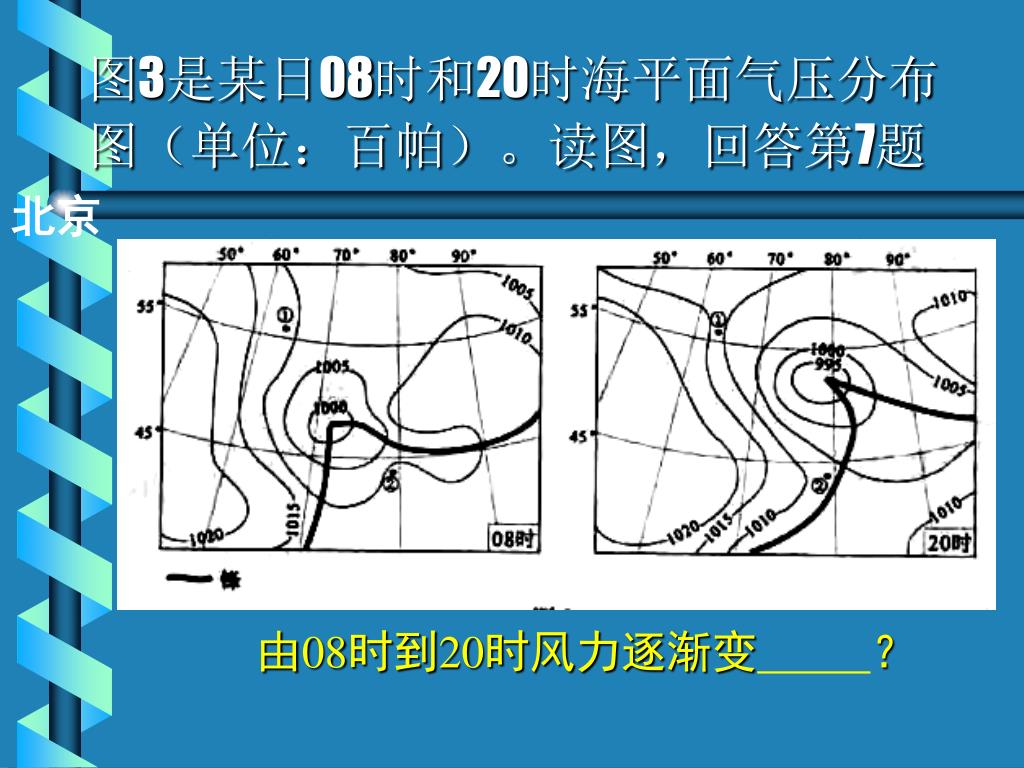

29. 图3是某日08时和20时海平面气压分布图（单位：百帕）。读图，回答第7题图3是某日08时和20时海平面气压分布图（单位：百帕）。读图，回答第7题 北京 由08时到20时风力逐渐变？

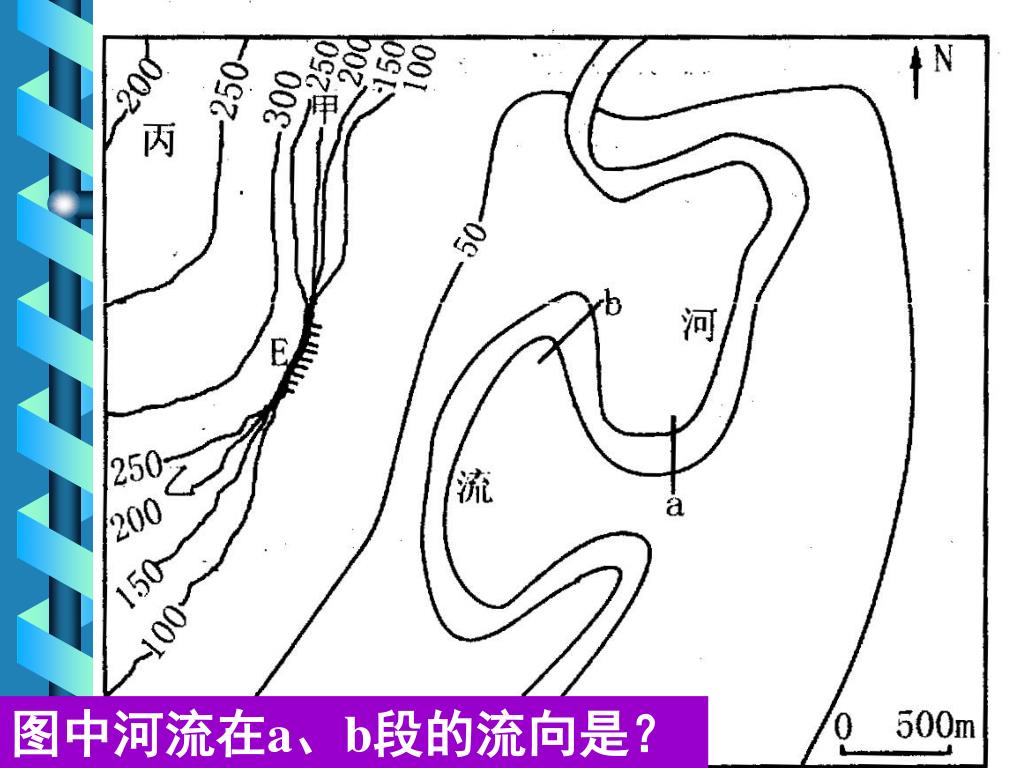

30. 图中河流在a、b段的流向是？

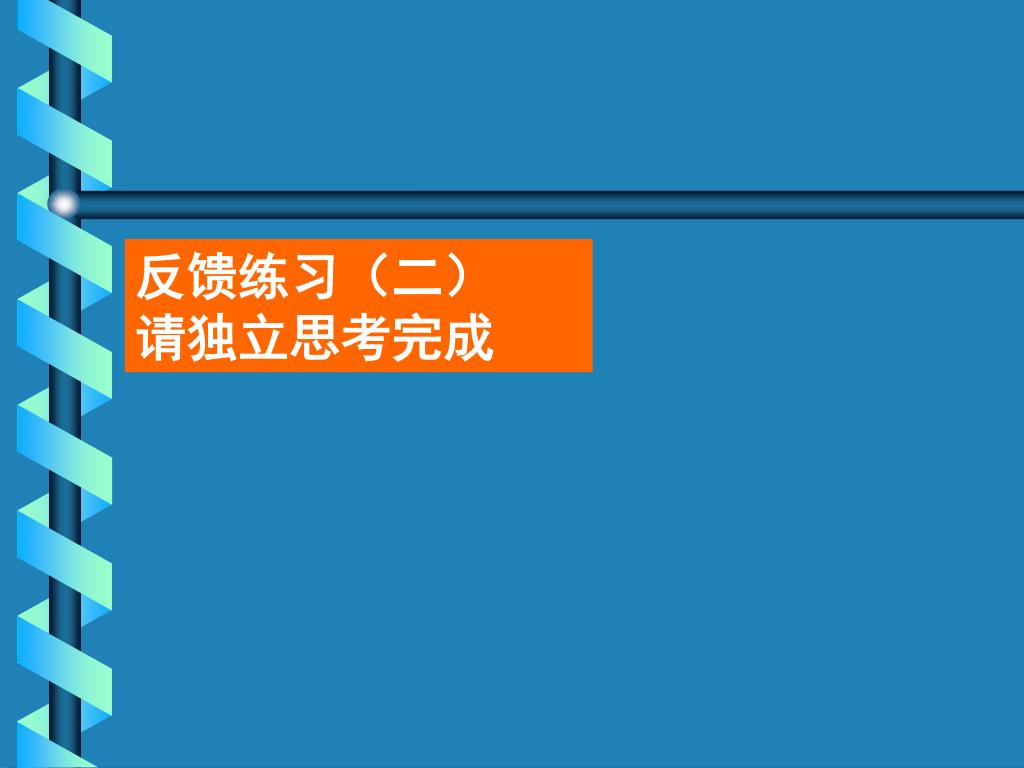

31. 反馈练习（二） 请独立思考完成

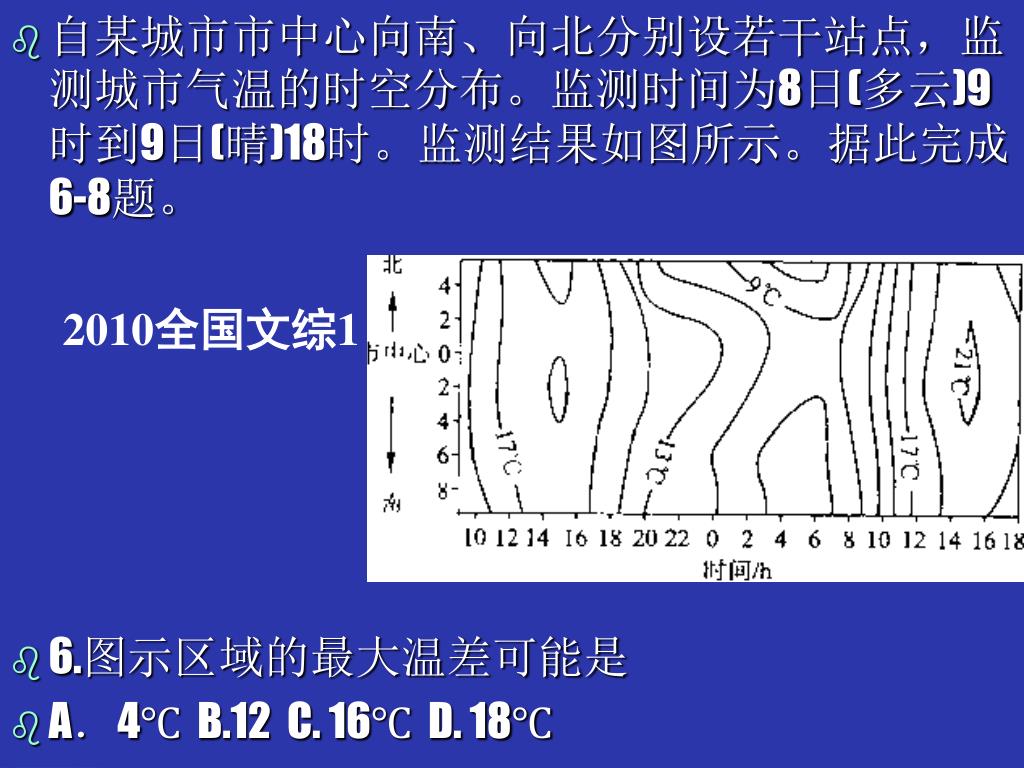

32. 自某城市市中心向南、向北分别设若干站点，监测城市气温的时空分布。监测时间为8日(多云)9时到9日(晴)18时。监测结果如图所示。据此完成6-8题。自某城市市中心向南、向北分别设若干站点，监测城市气温的时空分布。监测时间为8日(多云)9时到9日(晴)18时。监测结果如图所示。据此完成6-8题。 • 6.图示区域的最大温差可能是 • A．4℃ B.12 C. 16℃ D. 18℃ 2010全国文综1

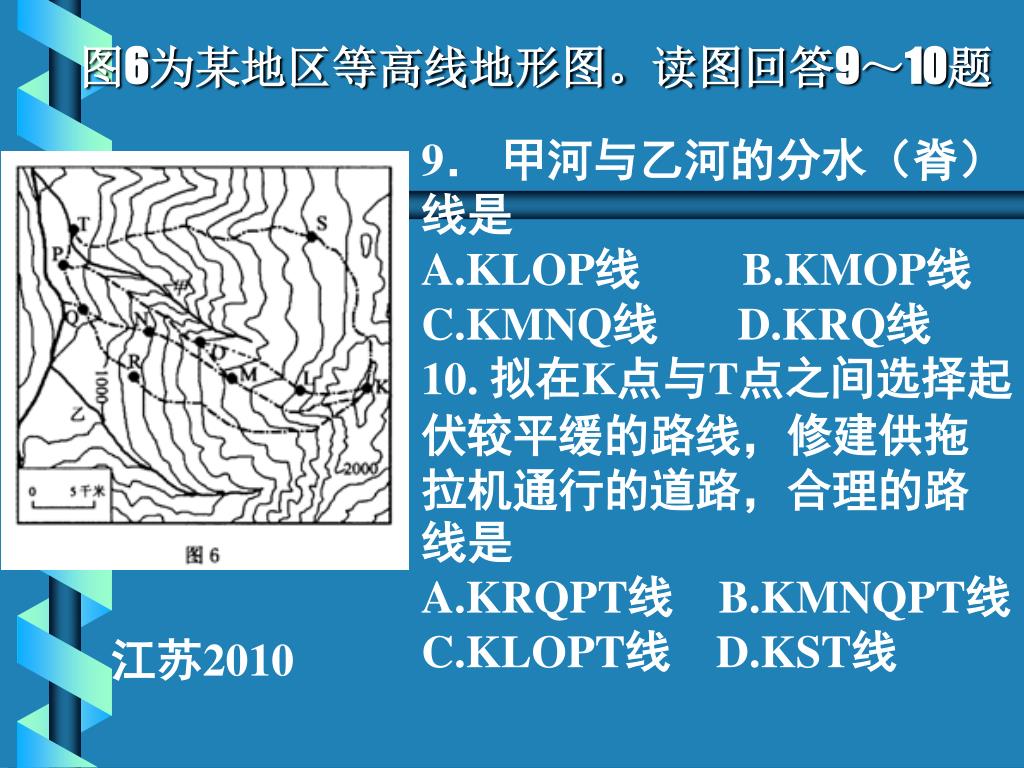

33. 图6为某地区等高线地形图。读图回答9～10题 9． 甲河与乙河的分水（脊）线是 A.KLOP线 B.KMOP线 C.KMNQ线 D.KRQ线 10. 拟在K点与T点之间选择起伏较平缓的路线，修建供拖拉机通行的道路，合理的路线是 A.KRQPT线 B.KMNQPT线 C.KLOPT线 D.KST线 江苏2010

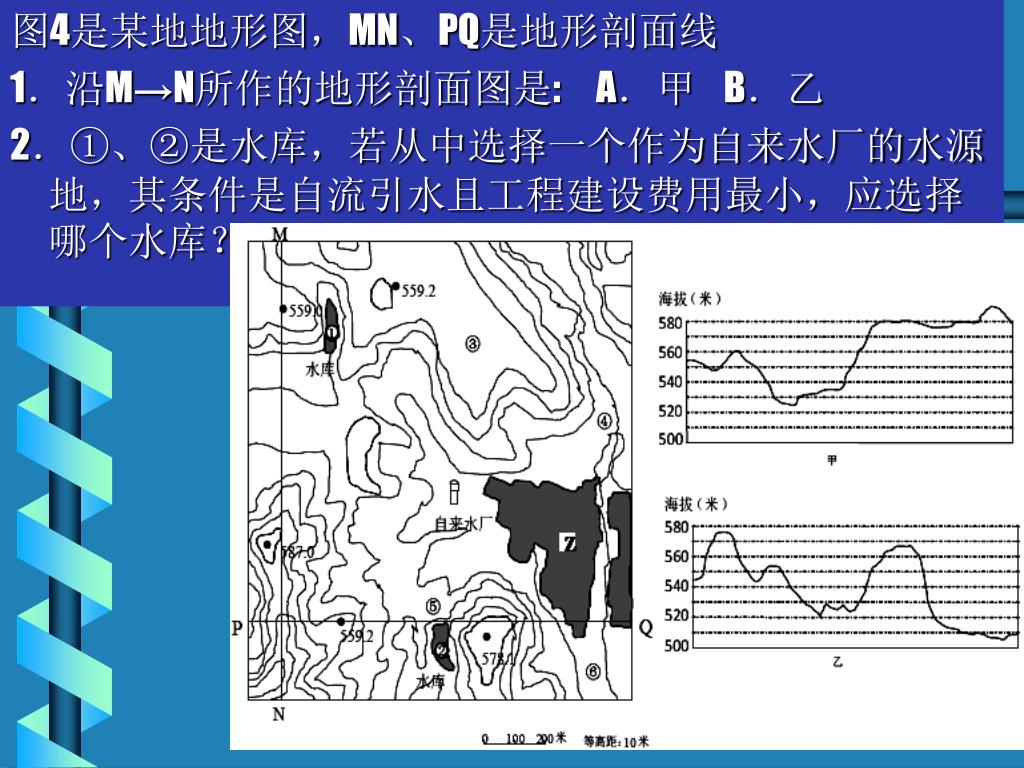

34. 图4是某地地形图，MN、PQ是地形剖面线 1．沿M→N所作的地形剖面图是: A．甲 B．乙 2．①、②是水库，若从中选择一个作为自来水厂的水源地，其条件是自流引水且工程建设费用最小，应选择哪个水库？

35. 谢谢各位同仁，欢迎指正！

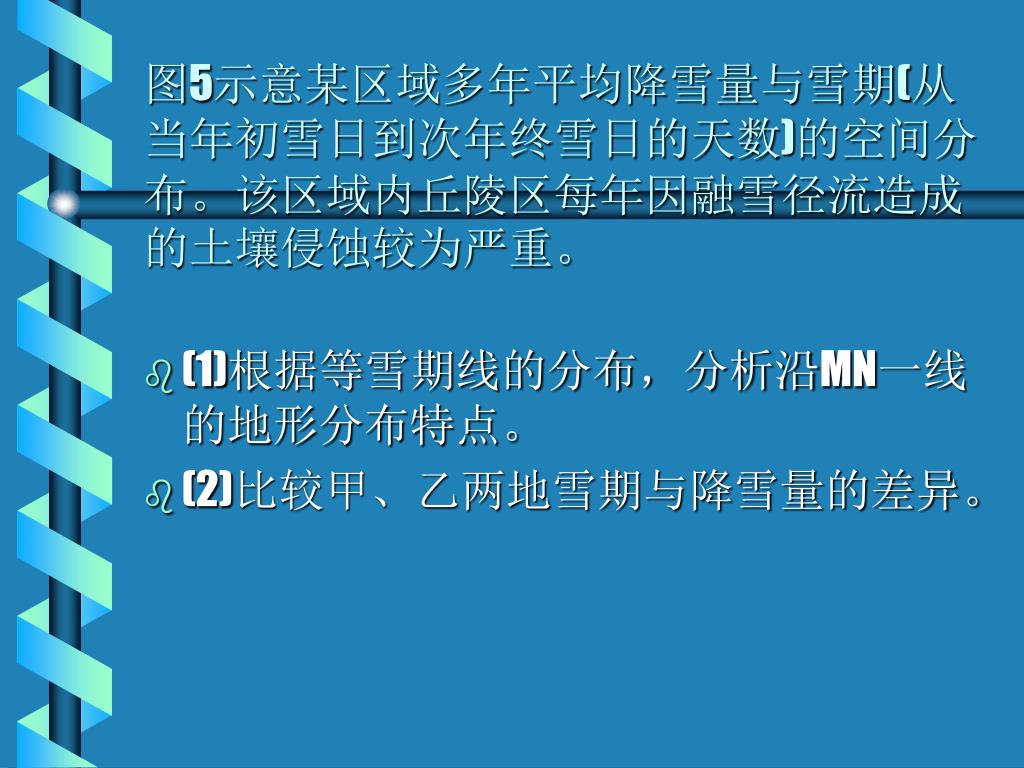

36. 图5示意某区域多年平均降雪量与雪期(从当年初雪日到次年终雪日的天数)的空间分布。该区域内丘陵区每年因融雪径流造成的土壤侵蚀较为严重。图5示意某区域多年平均降雪量与雪期(从当年初雪日到次年终雪日的天数)的空间分布。该区域内丘陵区每年因融雪径流造成的土壤侵蚀较为严重。 • (1)根据等雪期线的分布，分析沿MN一线的地形分布特点。 • (2)比较甲、乙两地雪期与降雪量的差异。

37. 新课标卷

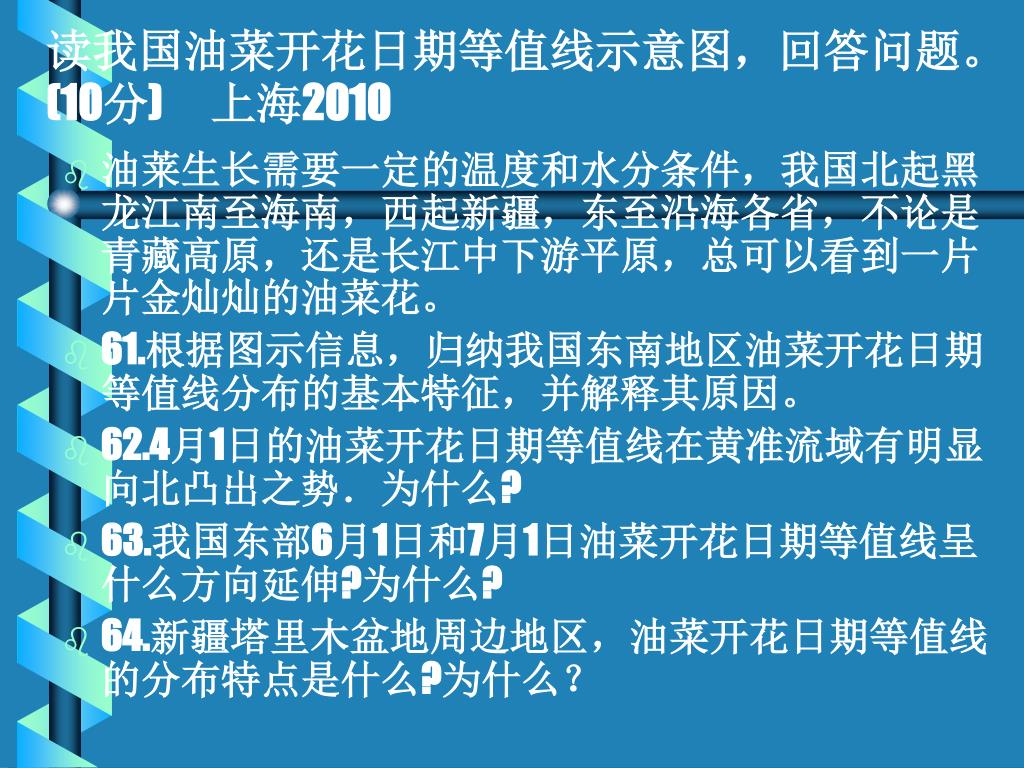

38. 读我国油菜开花日期等值线示意图，回答问题。(10分) 上海2010 • 油莱生长需要一定的温度和水分条件，我国北起黑龙江南至海南，西起新疆，东至沿海各省，不论是青藏高原，还是长江中下游平原，总可以看到一片片金灿灿的油菜花。 • 61.根据图示信息，归纳我国东南地区油菜开花日期等值线分布的基本特征，并解释其原因。 • 62.4月1日的油菜开花日期等值线在黄准流域有明显向北凸出之势．为什么? • 63.我国东部6月1日和7月1日油菜开花日期等值线呈什么方向延伸?为什么? • 64.新疆塔里木盆地周边地区，油菜开花日期等值线的分布特点是什么?为什么？

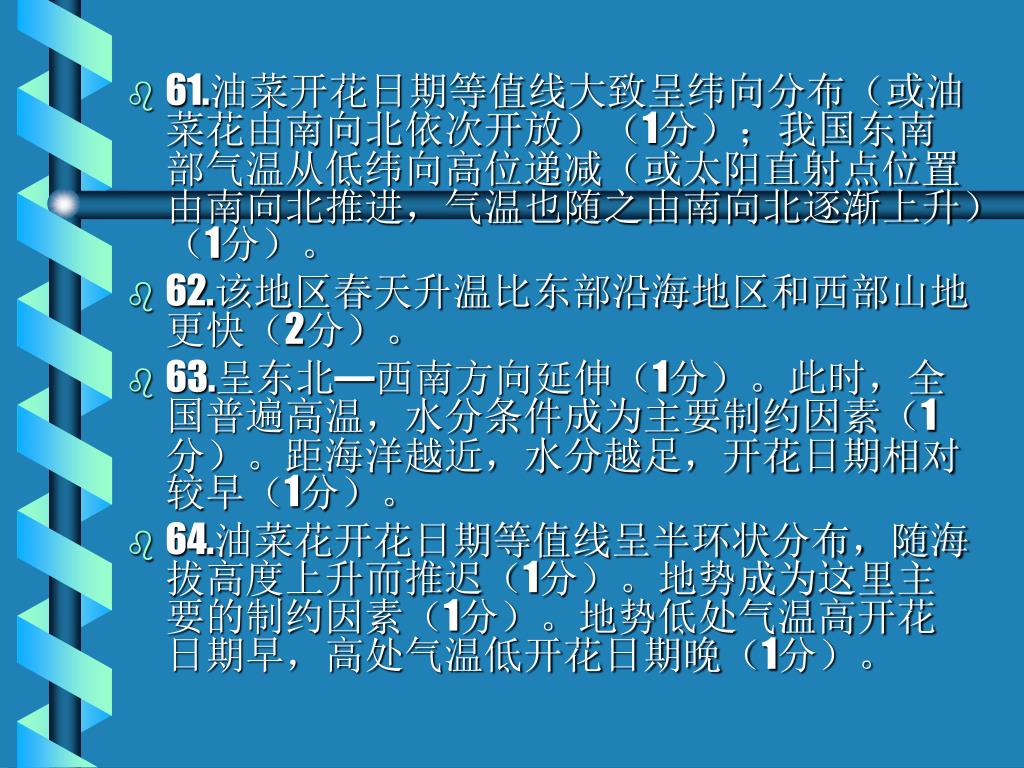

40. 61.油菜开花日期等值线大致呈纬向分布（或油菜花由南向北依次开放）（1分）；我国东南部气温从低纬向高位递减（或太阳直射点位置由南向北推进，气温也随之由南向北逐渐上升）（1分）。61.油菜开花日期等值线大致呈纬向分布（或油菜花由南向北依次开放）（1分）；我国东南部气温从低纬向高位递减（或太阳直射点位置由南向北推进，气温也随之由南向北逐渐上升）（1分）。 • 62.该地区春天升温比东部沿海地区和西部山地更快（2分）。 • 63.呈东北—西南方向延伸（1分）。此时，全国普遍高温，水分条件成为主要制约因素（1分）。距海洋越近，水分越足，开花日期相对较早（1分）。 • 64.油菜花开花日期等值线呈半环状分布，随海拔高度上升而推迟（1分）。地势成为这里主要的制约因素（1分）。地势低处气温高开花日期早，高处气温低开花日期晚（1分）。

41. 21．读图7，分析基多气温特点，并说明形成原因。(10分)21．读图7，分析基多气温特点，并说明形成原因。(10分) 2010海口

42. 36.（36分）读以下两幅区域图，完成下列要求。36.（36分）读以下两幅区域图，完成下列要求。 • （2）图10为某月等温线分布图，简述130°经线以东地区气温空间分布的显著特点，并运用大气运动的相关知识，解释甲地等温线沿虚线方向弯曲的原因。 四川

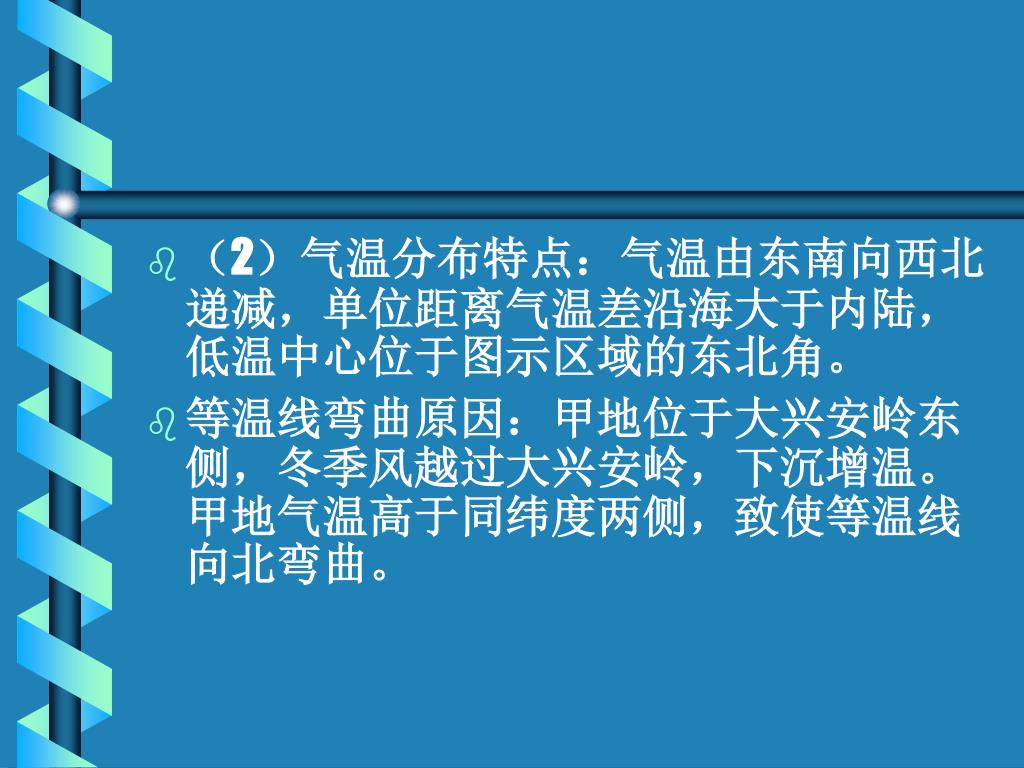

43. （2）气温分布特点：气温由东南向西北递减，单位距离气温差沿海大于内陆，低温中心位于图示区域的东北角。（2）气温分布特点：气温由东南向西北递减，单位距离气温差沿海大于内陆，低温中心位于图示区域的东北角。 • 等温线弯曲原因：甲地位于大兴安岭东侧，冬季风越过大兴安岭，下沉增温。甲地气温高于同纬度两侧，致使等温线向北弯曲。

44. 学校 某山区中学拟在学校附近的E、F、G三处选一处目测某公 路H处单位时间的过境车辆数，你认为应选在何处？
