tehni na sredstva prenos gibanja od motorja do orodja

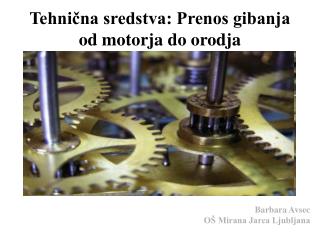

Tehnična sredstva: Prenos gibanja od motorja do orodja

Barbara Avsec OŠ Mirana Jarca Ljubljana

gonila
GONILA
  • So vmesni člen med pogonskim in gnanim strojem.
  • Prenašajo moč in služijo prenosu gibanja med gredmi.
zobni ko gonilo
ZOBNIŠKO GONILO
  • Zobniški par – gonilni manjši zobnik
zobni ko gonilo shema
ZOBNIŠKO GONILO - shema
  • Z1 – gonilni zobnik
  • Z2 – gnani zobnik
prestavno razmerje
Prestavno razmerje

i = z2/z1 ali i = n1/n2

  • i - prestavno razmerje
  • z1 - število zob gonilnega zobnika
  • z2 - število zob gnanega zobnika
  • n1 -številovrtljajev gonilne gredi
  • n2 -številovrtljajev gnane gredi
zobni ko gonilo primer izra una prestavnega razmerja
ZOBNIŠKO GONILO – primer izračuna prestavnega razmerja
  • z1 = 10 zob
  • z2 = 40 zob
  • i = z2/z 1
  • i =40/10
  • i =4/1
  • i = 4
  • prestavno razmerje je večje od 1, če vrtljaje zmanjšamo
zobni ko gonilo7
ZOBNIŠKO GONILO
  • Zobniški par, s katerim zmanjšamo število vrtljajev pri mešalcu betona
zobni ko gonilo8
ZOBNIŠKO GONILO
  • Zobniški par - gonilni večji zobnik
zobni ko gonilo shema9
ZOBNIŠKO GONILO - shema
  • Z1 – gonilni zobnik
  • Z2 – gnani zobnik
zobni ko gonilo primer izra una prestavnega razmerja10
ZOBNIŠKO GONILO – primer izračuna prestavnega razmerja
  • z1 = 40 zob
  • z2 = 10 zob
  • i = z2/z 1
  • i =10/40
  • i =¼
  • i = 0,25
  • prestavno razmerje je manjše od 1, če vrtljaje povečamo
zobni ko gonilo11
ZOBNIŠKO GONILO
  • Zobniški prenos pri ročnem vrtalnem stroju
zobni ki prenos
Dobre lastnosti:

velika natančnost vodenja,

natančna prestavna razmerja,

možnost prenosa velikih sil med gredmi,

velika zdržljivost,

majhne izgube pri prenosu energije,

dolga življenjska doba,

strnjenost konstrukcije

Slabe lastnosti :

zahtevna izdelava,

dražji,

velika možnost obrabe,

zahtevno vzdrževanje,

vibracije so velike,

pri nenadnem povečanju obremenitve obstaja nevarnost zloma zoba

ZOBNIŠKI PRENOS
reduktor uporaba
Reduktor - uporaba
  • je namenjen vožnji po izrazito zahtevnih terenih,
  • maksimalna vlečna sila je zagotovljena tudi pri nizkih hitrostih,
  • vozilo se lahko povzpne tudi po klancu z naklonom 45 stopinj.
torni prenos
Dobre lastnosti :

enostavna izdelava,

ne potrebujemo velike natančnosti,

cenenost,

miren in tih tek,

varovanje pred preobremenitvijo,

preprosti za vgradnjo,

majhna osna razdalja.

Slabe lastnosti :

spodrsavanje,

zaradi zdrsa obraba tornih koles,

velike obremenitve ležajev in gredi

TORNI PRENOS
slide19

VERIŽNO GONILO - shema

  • Z1 – gonilni zobnik
  • Z2 – gnani zobnik
veri no gonilo primer izra una prestavnega razmerja
VERIŽNO GONILO – primer izračuna prestavnega razmerja
  • z1 = 40 zob
  • z2 = 20 zob
  • i = z2/z1
  • i =20/40
  • i =1/2
  • i = 0,5
  • n1 = 1
  • n2 = 2
  • i = n1/n2
  • i = 1/2
  • i = 0,5

Prestavno razmerje je manjše od 1, če vrtljaje povečamo!

slide22

VERIŽNO GONILO - shema

  • Z1 – gonilni zobnik
  • Z2 – gnani zobnik
veri no gonilo primer izra una prestavnega razmerja24
VERIŽNO GONILO – primer izračuna prestavnega razmerja
  • z1 = 20 zob
  • z2 = 40 zob
  • i = z2/z1
  • i = 40/20
  • i = 2
  • n1 = 2
  • n2 = 1
  • i = n1/n2
  • i = 2/1
  • i = 2

Prestavno razmerje je večje od 1, če vrtljaje pomanjšamo!

veri no gonilo primer izra una prestavnega razmerja26
VERIŽNO GONILO – primer izračuna prestavnega razmerja
  • z1 = 40 zob
  • z2 = 40 zob
  • i = z2/z1
  • i = 40/40
  • i = 1
  • n1 = 1
  • n2 = 1
  • i = n1/n2
  • i = 1/1
  • i = 1

Prestavno razmerje je enako 1, če vrtljaje ohranimo!

veri ni prenos
Dobre lastnosti :

prestavno razmerje je konstantno, ker ni spodrsavanja,

majhna obremenitev gredi,

neobčutljivost na temperaturo, vlago in umazanijo

Slabe lastnosti :

draga izdelava,

neelastičnost,

prenos samo med vzporednimi osmi,

občutljiv za prah in med obratovanjem bolj šumen

VERIŽNI PRENOS
jermenski prenos
Dobre lastnosti :

enostavna izdelava,

ne potrebujemo velike natančnosti,

cenenost,

miren in tih tek,

varovanje pred preobremenitvijo (pri sunkovitem povečanju obremenitve jermen na jermenici zdrsne),

dušenje sunkov in nihanj

Slabe lastnosti :

zahteva veliko prostora,

spodrsavanje jermena, zato prestavno razmerje pri obratovanju ni stalno,

obremenitev gredi,

raztezanje jermena, zato je potrebno večkrat dodatno napenjanje jermena

JERMENSKI PRENOS
pol asto gonilo shema
POLŽASTO GONILO - shema
  • Z1 – gonilni zobnik
  • Z2 – gnani zobnik
pol asti prenos
Dobre lastnosti :

prenos gibanja med nevzporednima gredema

Slabe lastnosti :

zahtevna izdelava,

dražji,

velika možnost obrabe,

zahtevno vzdrževanje.

POLŽASTI PRENOS
