slide1

TALLER DE PROUCTOS IV

GRUPO DIEGGS - 6

ESCANER3D

Escáner 3D

slide2

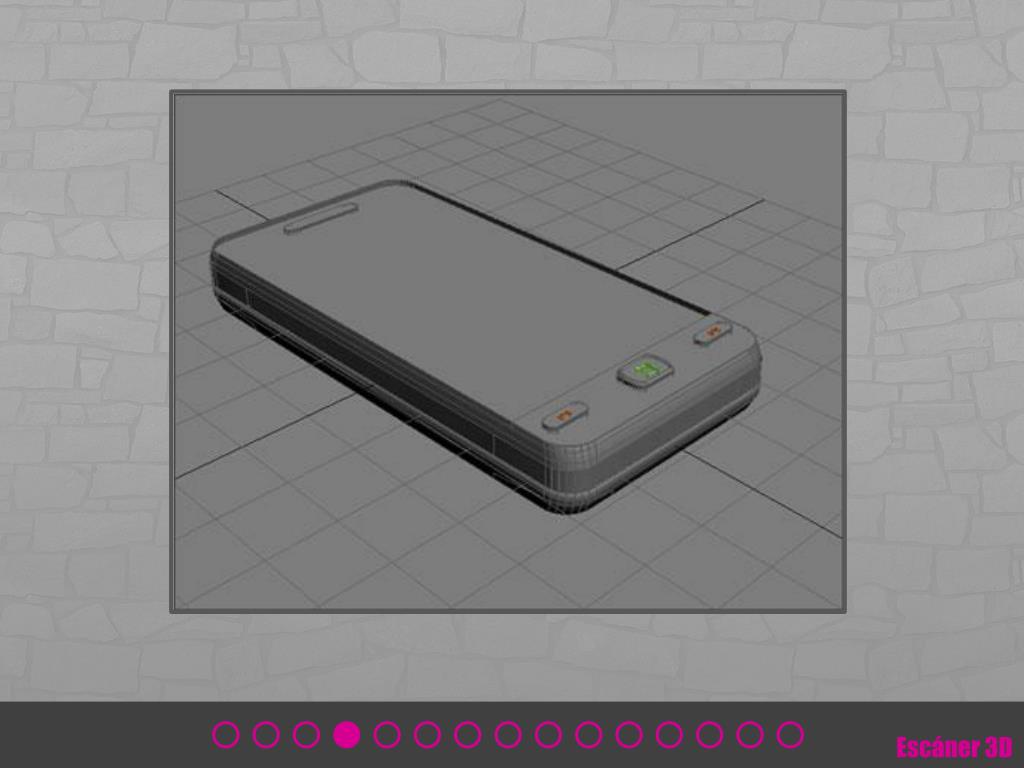

ES UN DISPOSITIVO QUE PERMITE RECOPILAR INFORMACIÓNNECESARIA PARA TRASPASAR UN OBJETO DE LO REAL A LO DIGITAL

Escáner 3D

slide3

ESCANER 3D

SOFTWARE

ANÁLISIS DE INFORMACIÓN

OBJETOREAL

OBJETO DIGITALIZADO

GEOMETRÍACOLOR

Escáner 3D

slide5

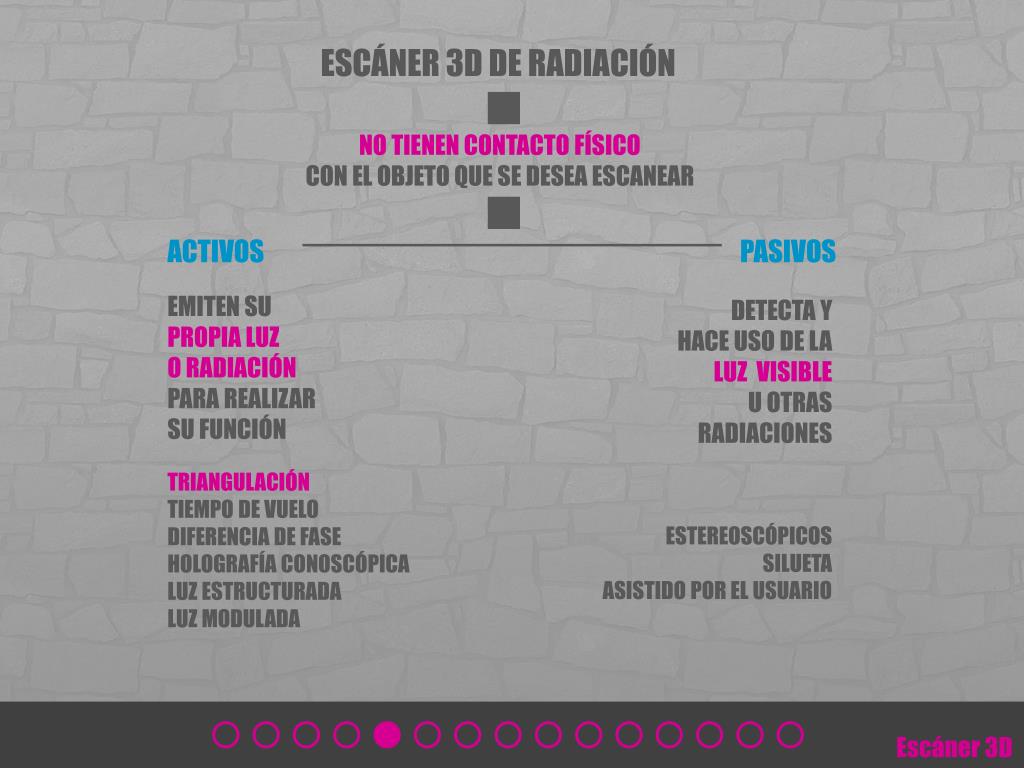

ESCÁNER 3D DE RADIACIÓN

NO TIENEN CONTACTO FÍSICO CON EL OBJETO QUE SE DESEA ESCANEAR

ACTIVOS

PASIVOS

EMITEN SU PROPIA LUZO RADIACIÓN PARA REALIZAR SU FUNCIÓN

DETECTA Y HACE USO DE LA LUZ VISIBLE U OTRAS RADIACIONES

TRIANGULACIÓNTIEMPO DE VUELODIFERENCIA DE FASEHOLOGRAFÍA CONOSCÓPICALUZ ESTRUCTURADALUZ MODULADA

ESTEREOSCÓPICOSSILUETAASISTIDO POR EL USUARIO

Escáner 3D

slide6

ESCÁNER 3D DE RADIACIÓN

NO TIENEN CONTACTO FÍSICO CON EL OBJETO QUE SE DESEA ESCANEAR

EJEMPLO: EL ESCÁNER LÁSER DE ESCRITORIO NextEngine ENTREGA UNA DIGITALIZACIÓN RÁPIDA Y DE ALTA RESOLUCIÓN.

Escáner 3D

slide7

ESCÁNER 3D DE RADIACIÓN

NO TIENEN CONTACTO FÍSICO CON EL OBJETO QUE SE DESEA ESCANEAR

EJEMPLO: EL ESCÁNER DE ESCRITORIO PICZATRABAJA CON TRIANGULACIÓN 3D PARAESCANEAR OBJETOS.

POSEE UNA BASE GIRATORIA,UN LÁSER Y UN SENSOR.

CONTAMOS CON UNO EN IDP.

Escáner 3D

slide8

ESCÁNER 3D DE RADIACIÓN

NO TIENEN CONTACTO FÍSICO CON EL OBJETO QUE SE DESEA ESCANEAR

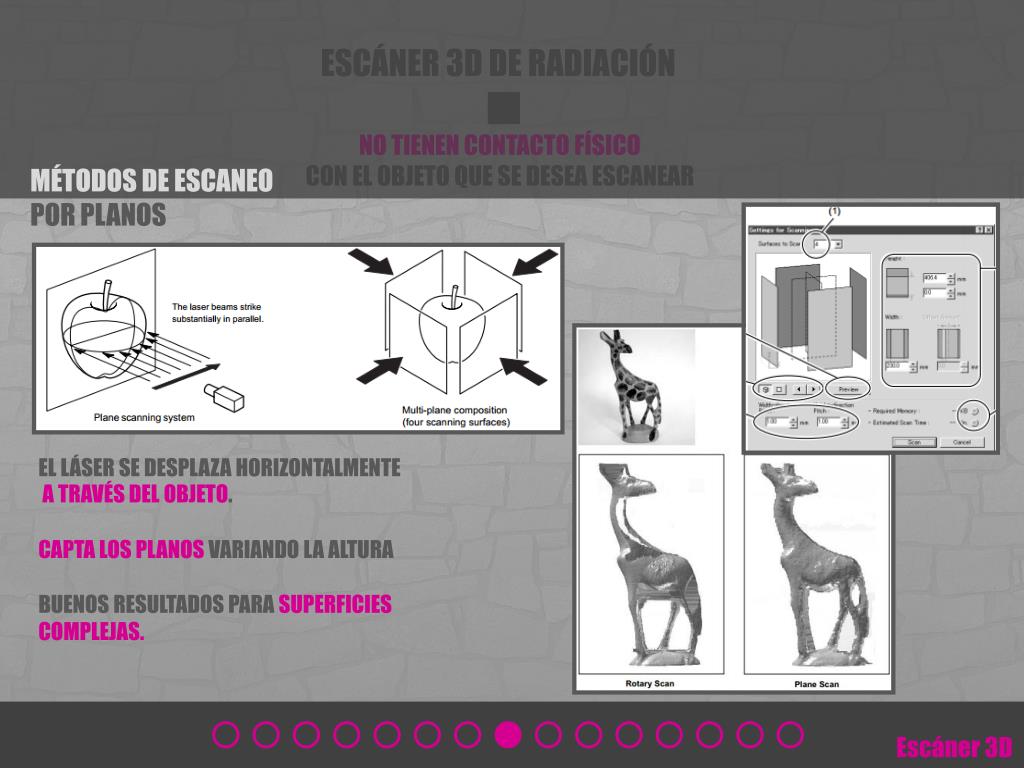

MÉTODOS DE ESCANEOPOR PLANOS

EL LÁSER SE DESPLAZA HORIZONTALMENTEA TRAVÉS DEL OBJETO.CAPTA LOS PLANOS VARIANDO LA ALTURABUENOS RESULTADOS PARA SUPERFICIES COMPLEJAS.

Escáner 3D

slide9

ESCÁNER 3D DE RADIACIÓN

NO TIENEN CONTACTO FÍSICO CON EL OBJETO QUE SE DESEA ESCANEAR

MÉTODOS DE ESCANEOROTATORIO

EL LASER SUBE Y BAJAMIENTRAS LA BASE HACE GIRAR EL OBJETOIDEAL PARA SUPERFICIES CILÍNDRICASPERO QUE SEAN SIMPLES.

Escáner 3D

slide10

ESCÁNER 3D DE RADIACIÓN

NO TIENEN CONTACTO FÍSICO CON EL OBJETO QUE SE DESEA ESCANEAR

LIMITANCIAS

Escáner 3D

slide11

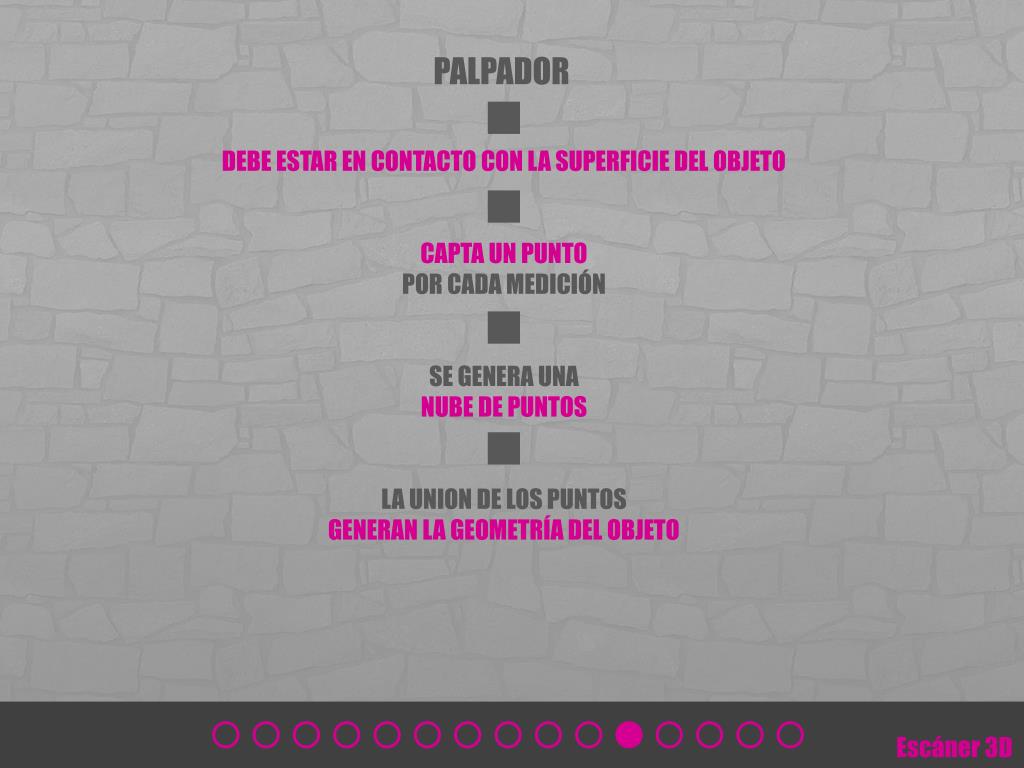

PALPADOR

DEBE ESTAR EN CONTACTO CON LA SUPERFICIE DEL OBJETOCAPTA UN PUNTOPOR CADA MEDICIÓNSE GENERA UNA NUBE DE PUNTOSLA UNION DE LOS PUNTOSGENERAN LA GEOMETRÍA DEL OBJETO

Escáner 3D

slide12

PALPADOR

DEBE ESTAR EN CONTACTO CON LA SUPERFICIE DEL OBJETO

EJEMPLO: EL PALPADOR MICROSCRIBEES UN CAPTADOR DE PUNTOS.SU FORMA DE BRAZO ARTICULADO CON SENSORES EN CADA ARTICULACIÓN LE PERMITE CALCULAR LA POSICIÓN DE

LA PUNTA EN CONTACTO EN TODO MOMENTO. A TRAVÉS DE UN ACCIONADORSE CAPTAN LOS PUNTOS A MEDIDA QUE SE RECORRE EL OBJETO A ESCANEAR.

Escáner 3D

slide14

BENEFICIOS

FACILITAR EL TRABAJO EN MAQUETAS,ACELERANDO SU PROCESO DE MODELADO. AYUDA AL PROCESO DE INGENIERÍA INVERSA, POR ENDE AL ESTUDIO DE PROUCTOS

PERMITE GENERAR CAMBIOS EN LAS MAQUETAS Y PROBARLAS,INCREMENTANDO LA EFICIENCIA DE TRABAJO PARA OBJETOS COMPLEJOS.PERMITE ANALIZAR DIMENSIONALMENTE UN OBJETO DE FORMA PRECISA.(VARÍA DEPENDIENDO DE LA RESOLUSIÓN DEL ESCÁNER)DA LA POSIBILIDAD DE COMPARTIR MAQUETAS POR MEDIOS VIRTUALES,YA SEA PARA MODIFICAR O MOSTRAR. IDEAL PARA TRABAJOS GRUPALES

Escáner 3D

slide15

PÁGINAS DE APOYO

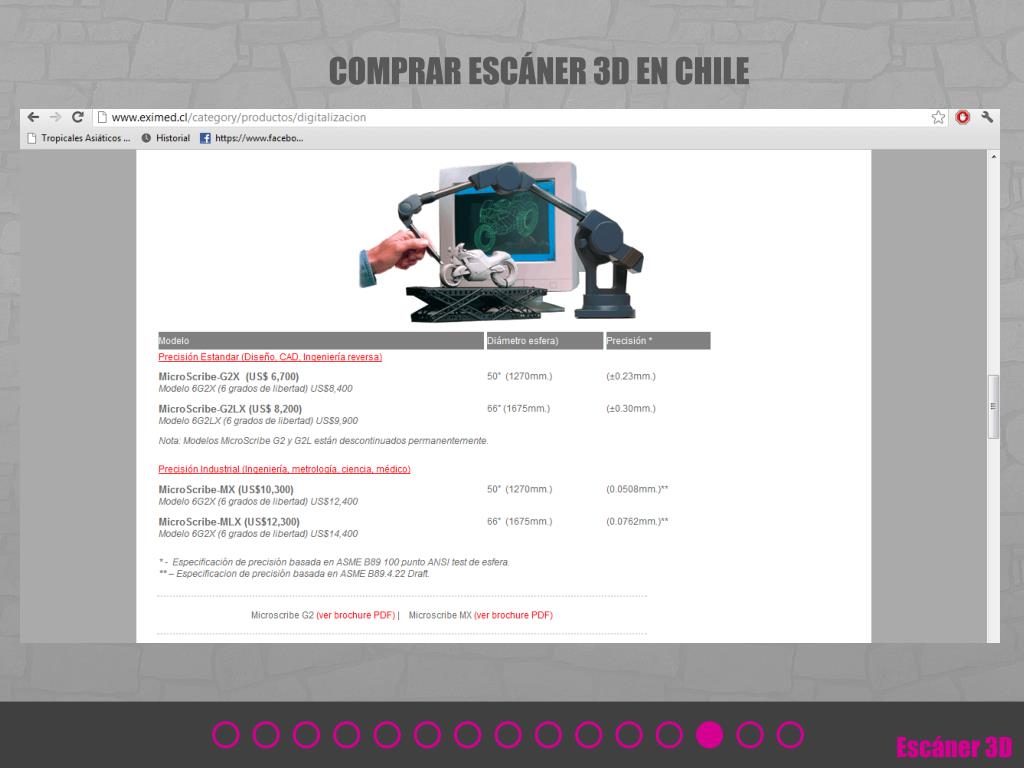

http://www.eximed.cl/category/productos/digitalizacion#

http://www.revistaletreros.com/pdf/103-46a48.pdf

http://kuler.adobe.com/

http://es.wikipedia.org/wiki/Esc%C3%A1ner_3D

http://www.nextengine.com/

http://www.stika.com/brochure_LPX250.pdf}

http://support.rolanddga.com/docs/Documents/departments/Technical%20Services/Manuals%20and%20Guides/USE_EN_LPX-250_R3.pdf(MANUAL DE USO)
