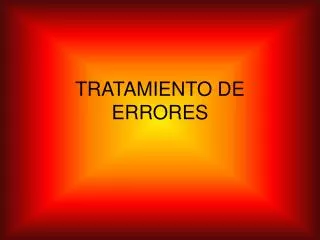

TRATAMIENTO DE ERRORES

1. TRATAMIENTO DE ERRORES

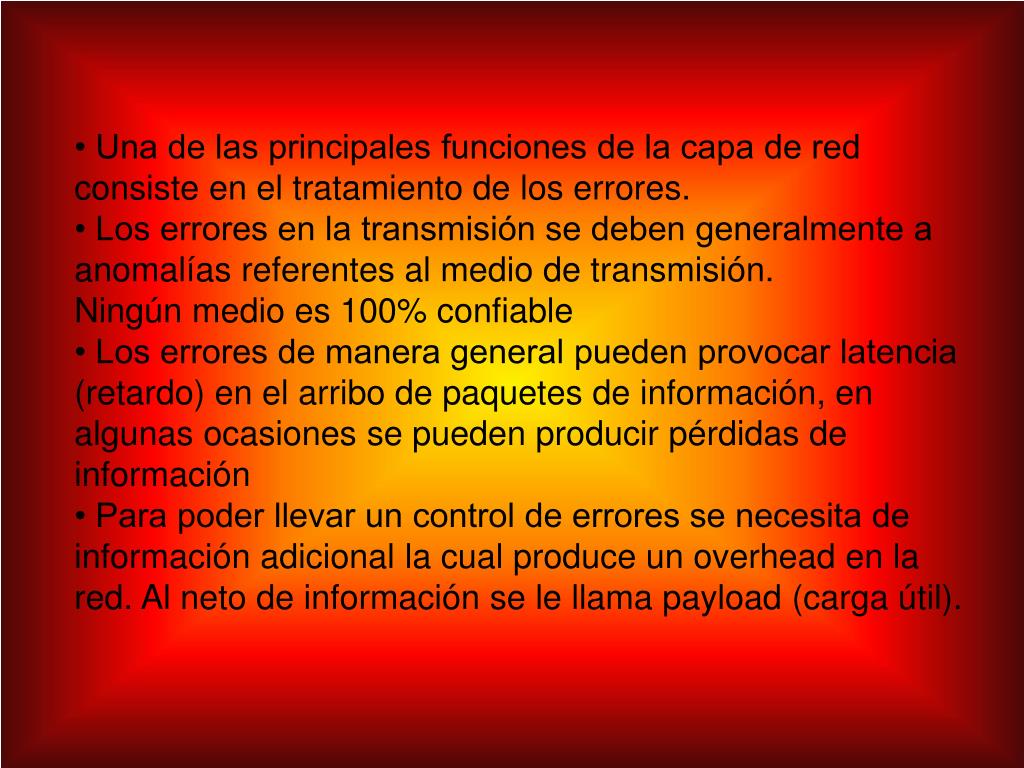

2. • Una de las principales funciones de la capa de red consiste en el tratamiento de los errores. • Los errores en la transmisión se deben generalmente a anomalías referentes al medio de transmisión. Ningún medio es 100% confiable • Los errores de manera general pueden provocar latencia (retardo) en el arribo de paquetes de información, en algunas ocasiones se pueden producir pérdidas de información • Para poder llevar un control de errores se necesita de información adicional la cual produce un overhead en la red. Al neto de información se le llama payload (carga útil).

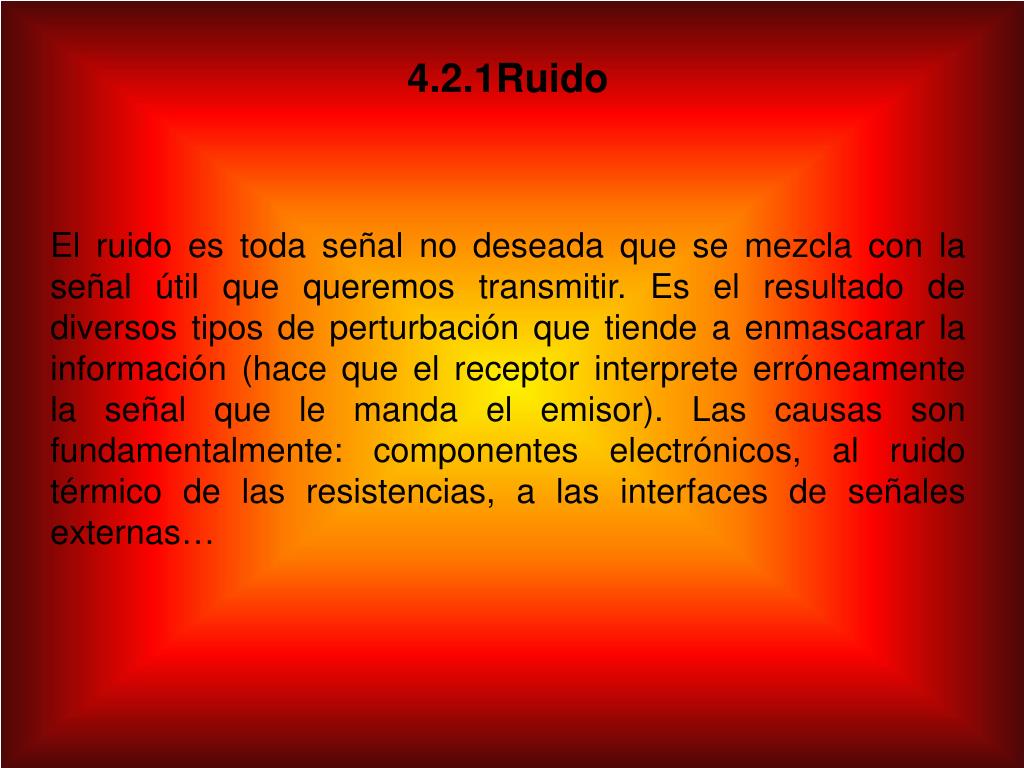

3. 4.2.1Ruido El ruido es toda señal no deseada que se mezcla con la señal útil que queremos transmitir. Es el resultado de diversos tipos de perturbación que tiende a enmascarar la información (hace que el receptor interprete erróneamente la señal que le manda el emisor). Las causas son fundamentalmente: componentes electrónicos, al ruido térmico de las resistencias, a las interfaces de señales externas…

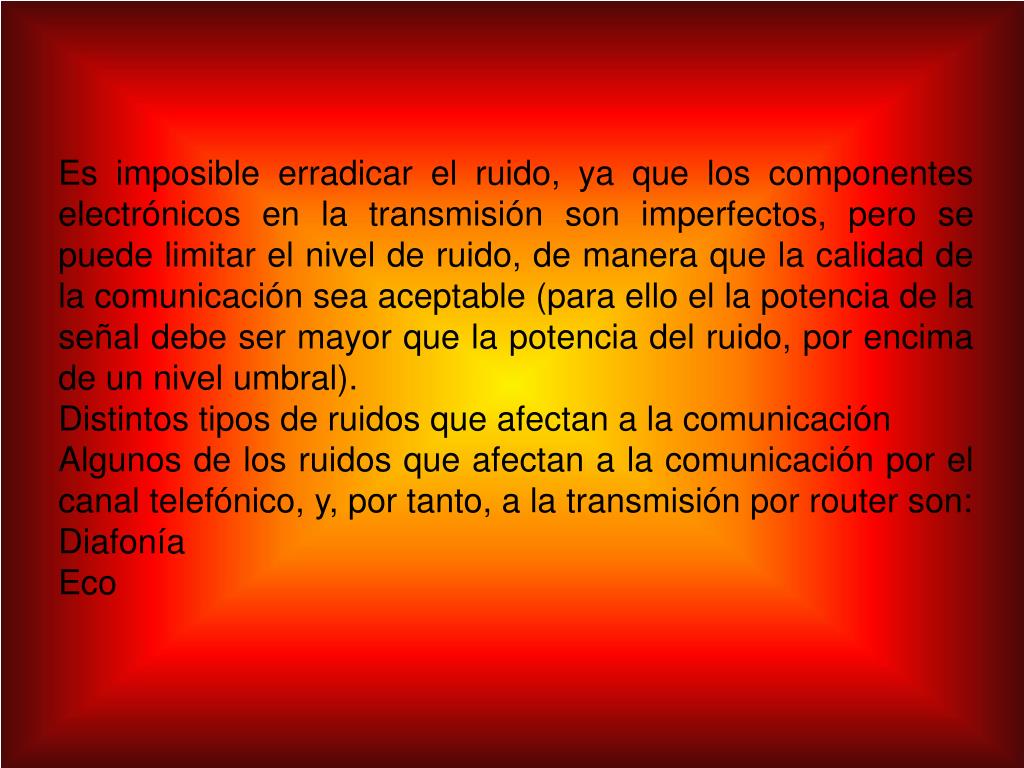

4. Es imposible erradicar el ruido, ya que los componentes electrónicos en la transmisión son imperfectos, pero se puede limitar el nivel de ruido, de manera que la calidad de la comunicación sea aceptable (para ello el la potencia de la señal debe ser mayor que la potencia del ruido, por encima de un nivel umbral). Distintos tipos de ruidos que afectan a la comunicación Algunos de los ruidos que afectan a la comunicación por el canal telefónico, y, por tanto, a la transmisión por router son: Diafonía Eco

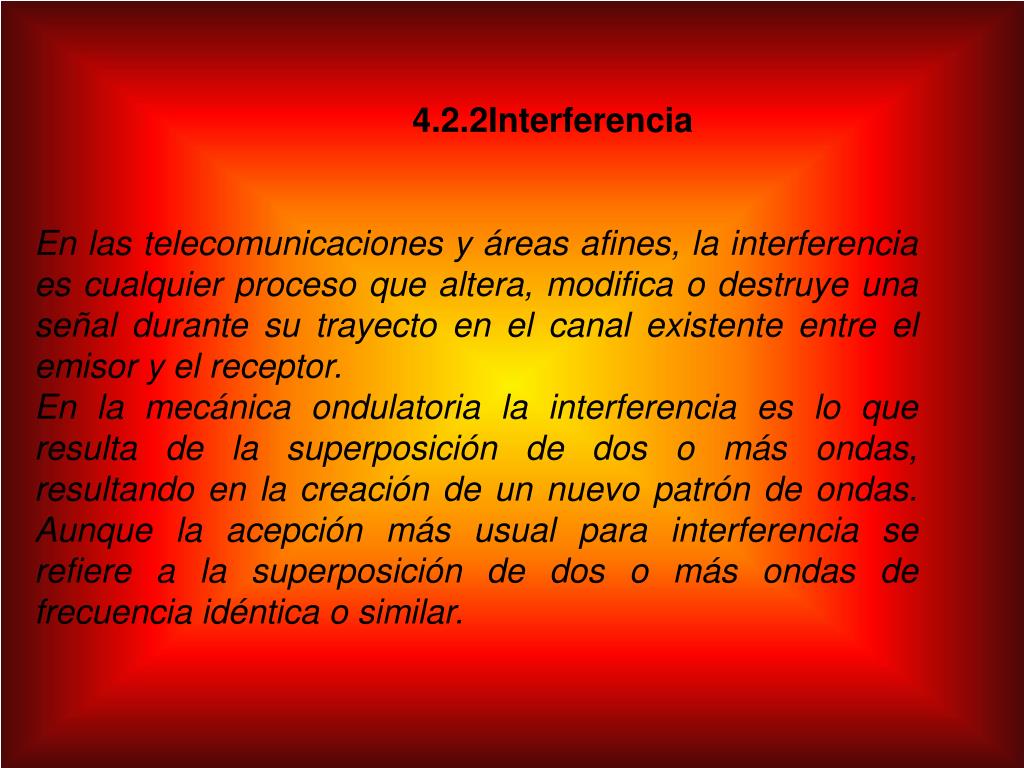

5. 4.2.2Interferencia En las telecomunicaciones y áreas afines, la interferencia es cualquier proceso que altera, modifica o destruye una señal durante su trayecto en el canal existente entre el emisor y el receptor. En la mecánica ondulatoria la interferencia es lo que resulta de la superposición de dos o más ondas, resultando en la creación de un nuevo patrón de ondas. Aunque la acepción más usual para interferencia se refiere a la superposición de dos o más ondas de frecuencia idéntica o similar.

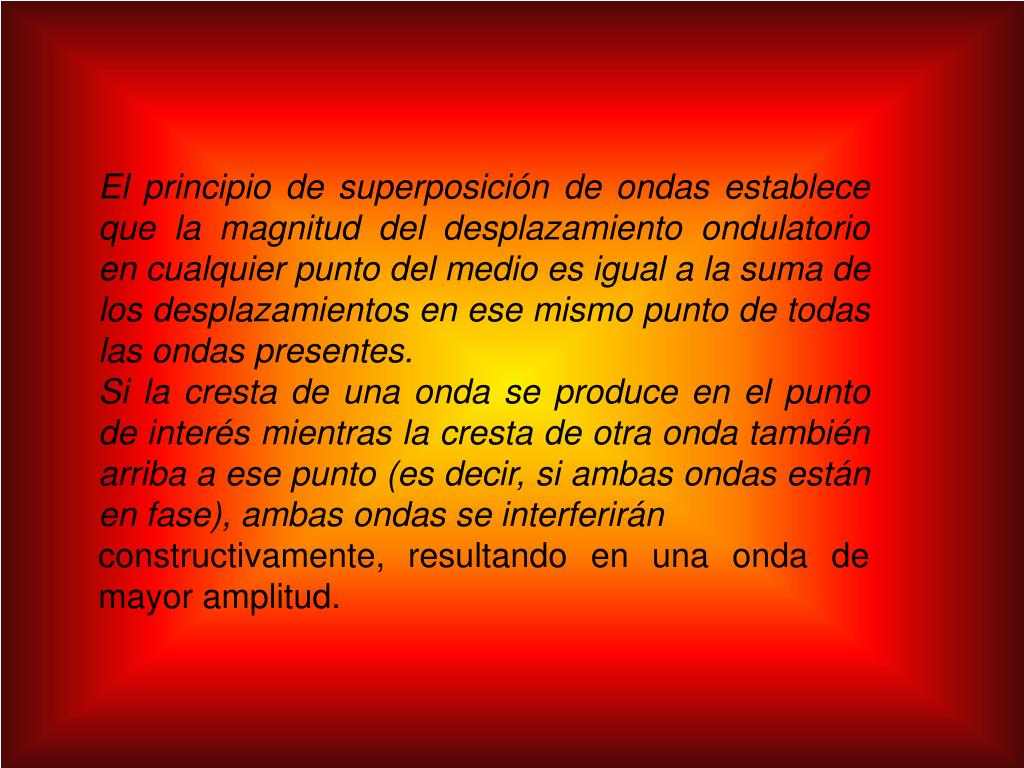

6. El principio de superposición de ondas establece que la magnitud del desplazamiento ondulatorio en cualquier punto del medio es igual a la suma de los desplazamientos en ese mismo punto de todas las ondas presentes. • Si la cresta de una onda se produce en el punto de interés mientras la cresta de otra onda también arriba a ese punto (es decir, si ambas ondas están en fase), ambas ondas se interferirán • constructivamente, resultando en una onda de mayor amplitud.

7. 4.2.3 DIAFONIA En Telecomunicación, se dice que entre dos circuitos existe diafonía, denominada en inglés Crosstalk (XT), cuando parte de las señales presentes en uno de ellos, considerado perturbador, aparece en el otro, considerado perturbado. La diafonía, en el caso de cables de pares trenzados se presenta generalmente debido a acoplamientos magnéticos entre los elementos que componen los circuitos perturbador y perturbado o como consecuencia de desequilibrios de admitancia entre los hilos de ambos circuitos.

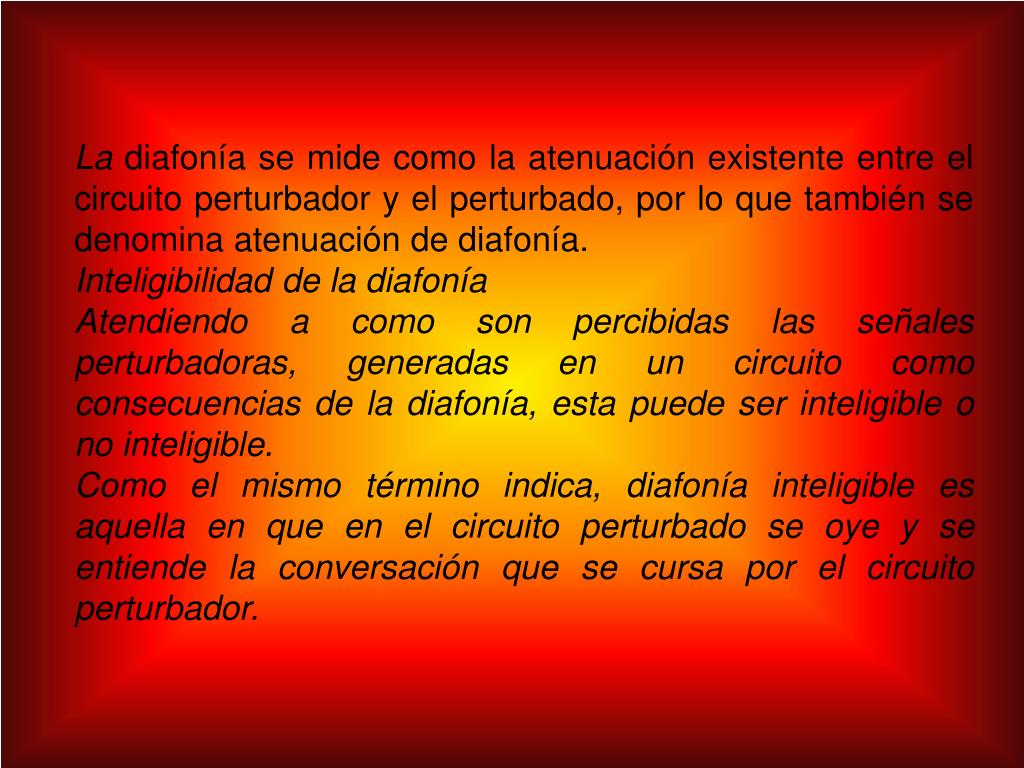

8. La diafonía se mide como la atenuación existente entre el circuito perturbador y el perturbado, por lo que también se denomina atenuación de diafonía. • Inteligibilidad de la diafonía • Atendiendo a como son percibidas las señales perturbadoras, generadas en un circuito como consecuencias de la diafonía, esta puede ser inteligible o no inteligible. • Como el mismo término indica, diafonía inteligible es aquella en que en el circuito perturbado se oye y se entiende la conversación que se cursa por el circuito perturbador.

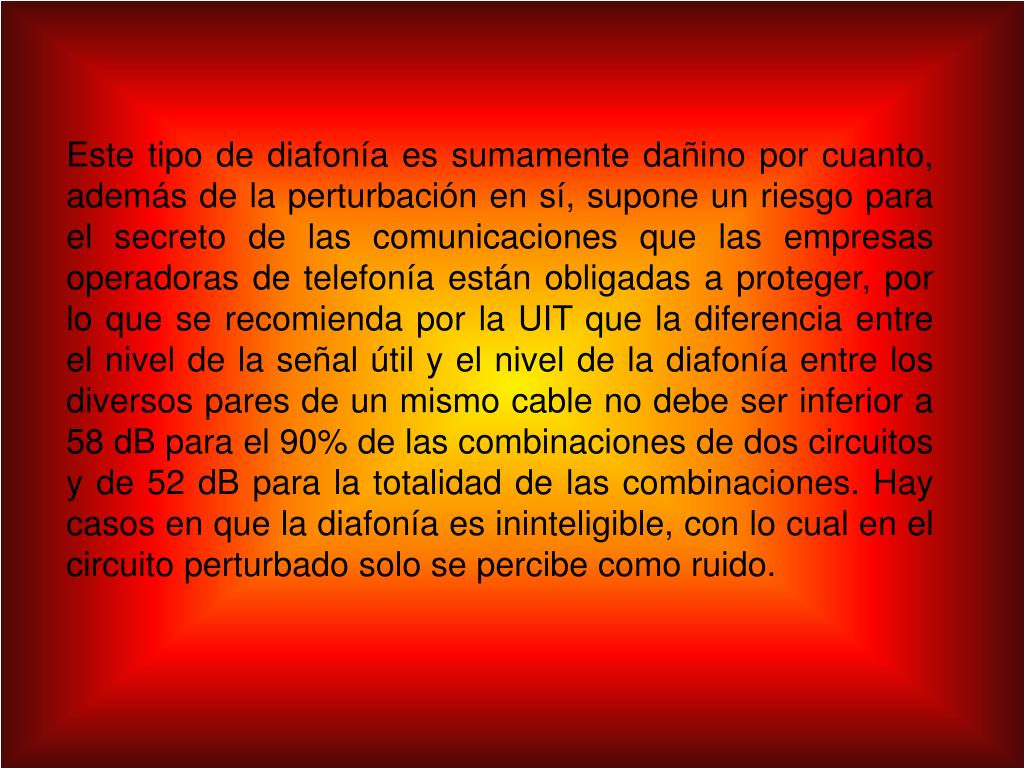

9. Este tipo de diafonía es sumamente dañino por cuanto, además de la perturbación en sí, supone un riesgo para el secreto de las comunicaciones que las empresas operadoras de telefonía están obligadas a proteger, por lo que se recomienda por la UIT que la diferencia entre el nivel de la señal útil y el nivel de la diafonía entre los diversos pares de un mismo cable no debe ser inferior a 58 dB para el 90% de las combinaciones de dos circuitos y de 52 dB para la totalidad de las combinaciones. Hay casos en que la diafonía es ininteligible, con lo cual en el circuito perturbado solo se percibe como ruido.

10. Esto sucede cuando la naturaleza de las señales transmitidas por ambos circuitos son distintas, por ejemplo: analógica en uno y digital en el otro o cuando se utiliza la multiplexación por división de frecuencia y no coinciden las portadoras de los sistemas de transmisión empleados en cada uno de los circuitos. • De hecho, en la época en que este tipo de multiplexación era ampliamente utilizado, se recurría a disponer de varias versiones de un mismo sistema con las portadoras desplazadas 1 o 2 kHz uno respecto a otro, con lo cual la diafonía era siempre ininteligible. • En el caso de señales digitales en ambos circuitos, el objetivo es que la diafonía se mantenga dentro de unos límites tales que no pueda ser reconocida como señal útil por el extremo receptor.

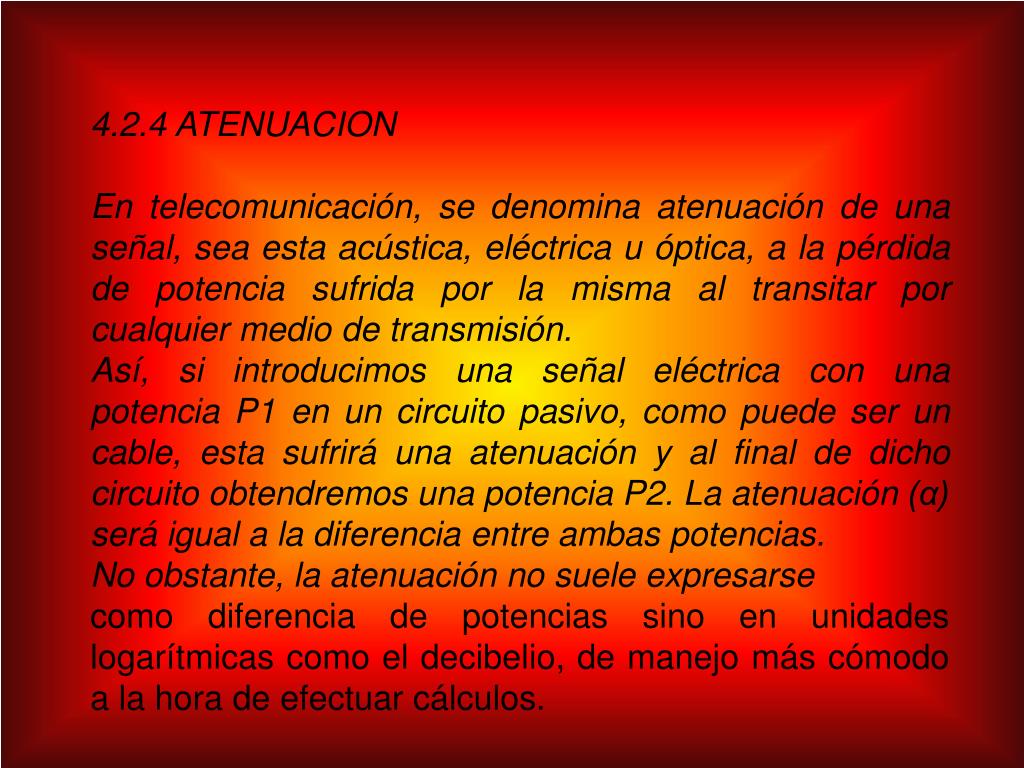

11. 4.2.4 ATENUACION En telecomunicación, se denomina atenuación de una señal, sea esta acústica, eléctrica u óptica, a la pérdida de potencia sufrida por la misma al transitar por cualquier medio de transmisión. Así, si introducimos una señal eléctrica con una potencia P1 en un circuito pasivo, como puede ser un cable, esta sufrirá una atenuación y al final de dicho circuito obtendremos una potencia P2. La atenuación (α) será igual a la diferencia entre ambas potencias. No obstante, la atenuación no suele expresarse como diferencia de potencias sino en unidades logarítmicas como el decibelio, de manejo más cómodo a la hora de efectuar cálculos.

12. Atenuación • Es una característica intrínseca del canal, que se manifiesta con la pérdida de energía de la señal cuando se propaga por el mismo. Es el cociente entre la potencia emitida entre la potencia recibida. • ¿Por qué se produce? • Las ondas electromagnéticas se atenúan exponencialmente a medida que progresan sobre un medio de transmisión (es por esto que la distancia es un factor muy importante al hablar de atenuación, como veremos más adelante), alejándose del emisor. • Por lo tanto cabe mencionar, que la atenuación es muy imprescindible verificar, para que nuestra línea de transmisión no se vea afectada.

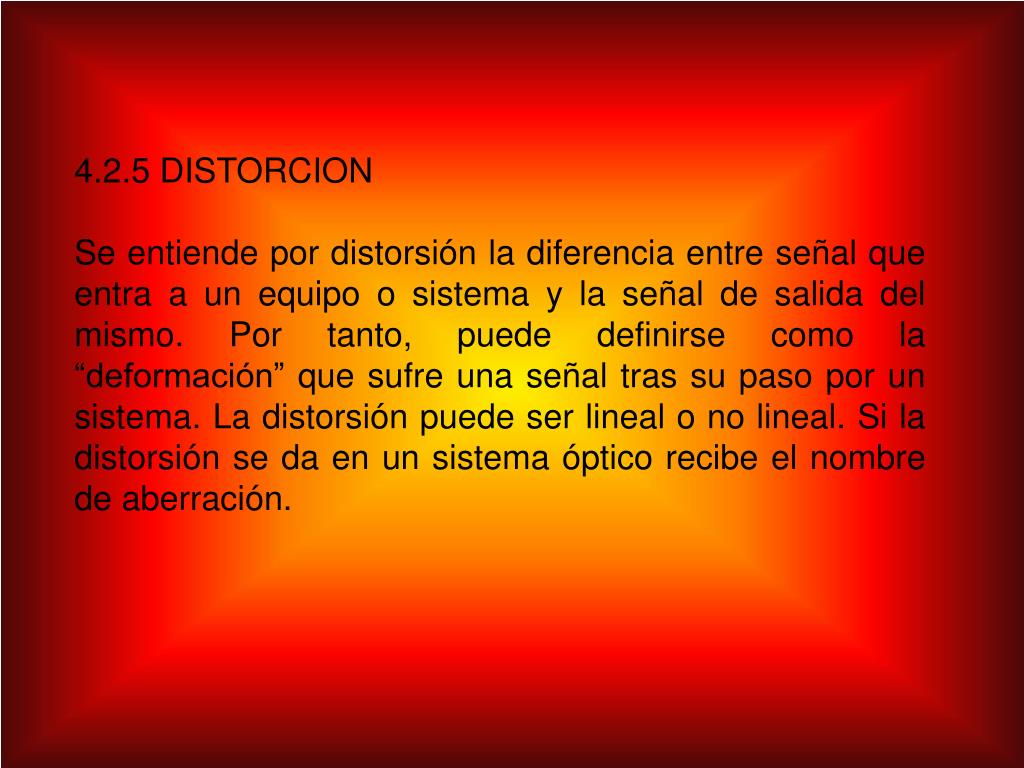

13. 4.2.5 DISTORCION Se entiende por distorsión la diferencia entre señal que entra a un equipo o sistema y la señal de salida del mismo. Por tanto, puede definirse como la “deformación” que sufre una señal tras su paso por un sistema. La distorsión puede ser lineal o no lineal. Si la distorsión se da en un sistema óptico recibe el nombre de aberración.
