施工用电

1. 施工用电 JGJ46-2005

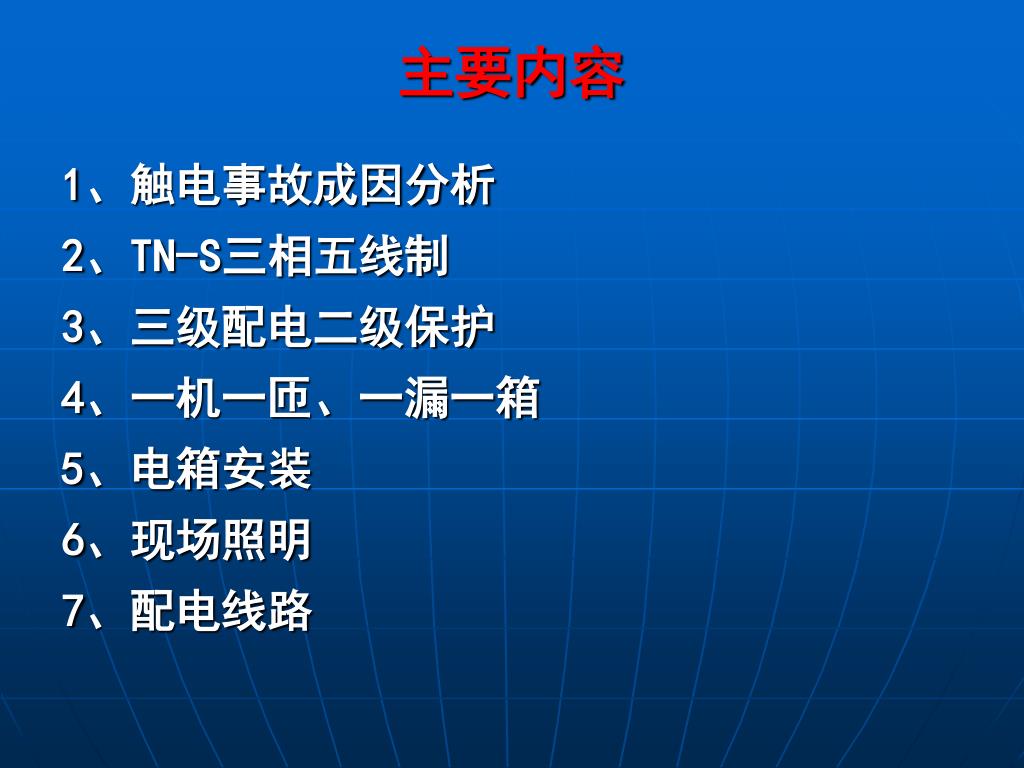

2. 主要内容 1、触电事故成因分析 2、TN-S三相五线制 3、三级配电二级保护 4、一机一匝、一漏一箱 5、电箱安装 6、现场照明 7、配电线路

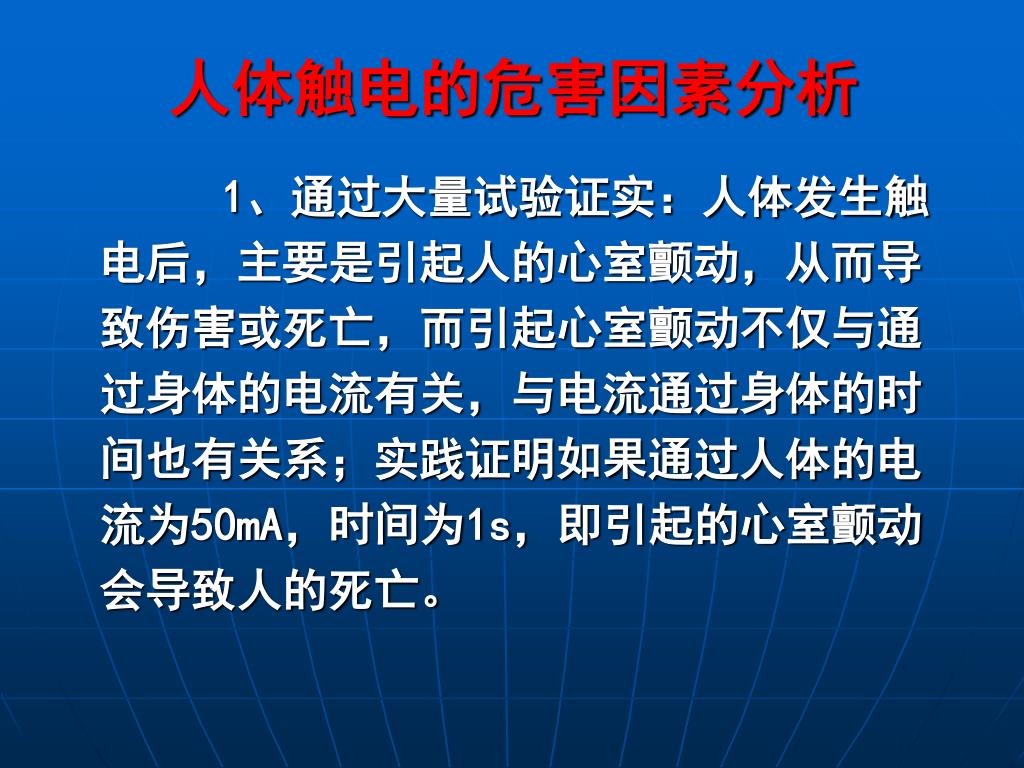

3. 人体触电的危害因素分析 1、通过大量试验证实：人体发生触电后，主要是引起人的心室颤动，从而导致伤害或死亡，而引起心室颤动不仅与通过身体的电流有关，与电流通过身体的时间也有关系；实践证明如果通过人体的电流为50mA，时间为1s，即引起的心室颤动会导致人的死亡。

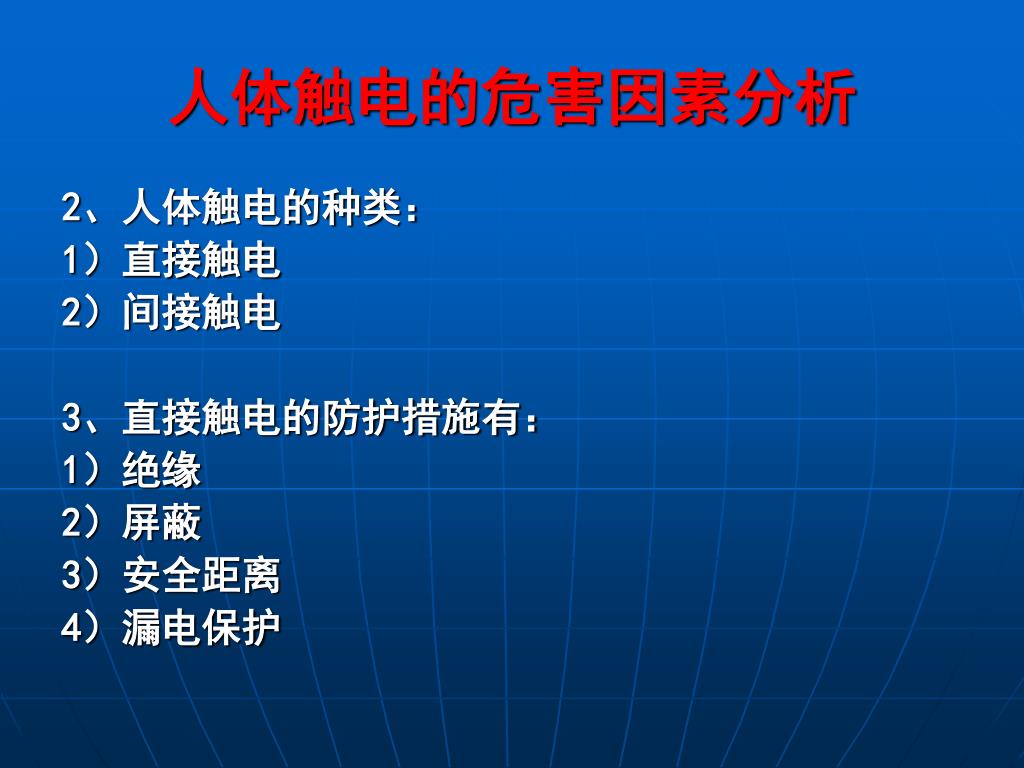

4. 人体触电的危害因素分析 2、人体触电的种类： 1）直接触电 2）间接触电 3、直接触电的防护措施有： 1）绝缘 2）屏蔽 3）安全距离 4）漏电保护

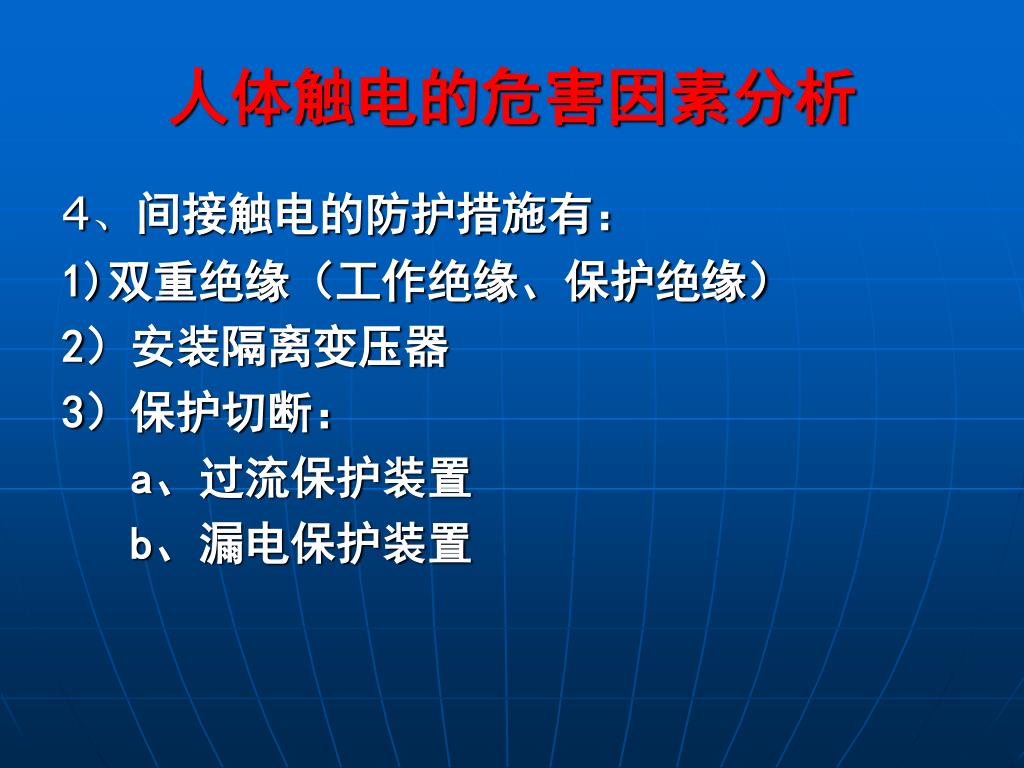

5. 人体触电的危害因素分析 4、间接触电的防护措施有： 1)双重绝缘（工作绝缘、保护绝缘） 2）安装隔离变压器 3）保护切断： a、过流保护装置 b、漏电保护装置

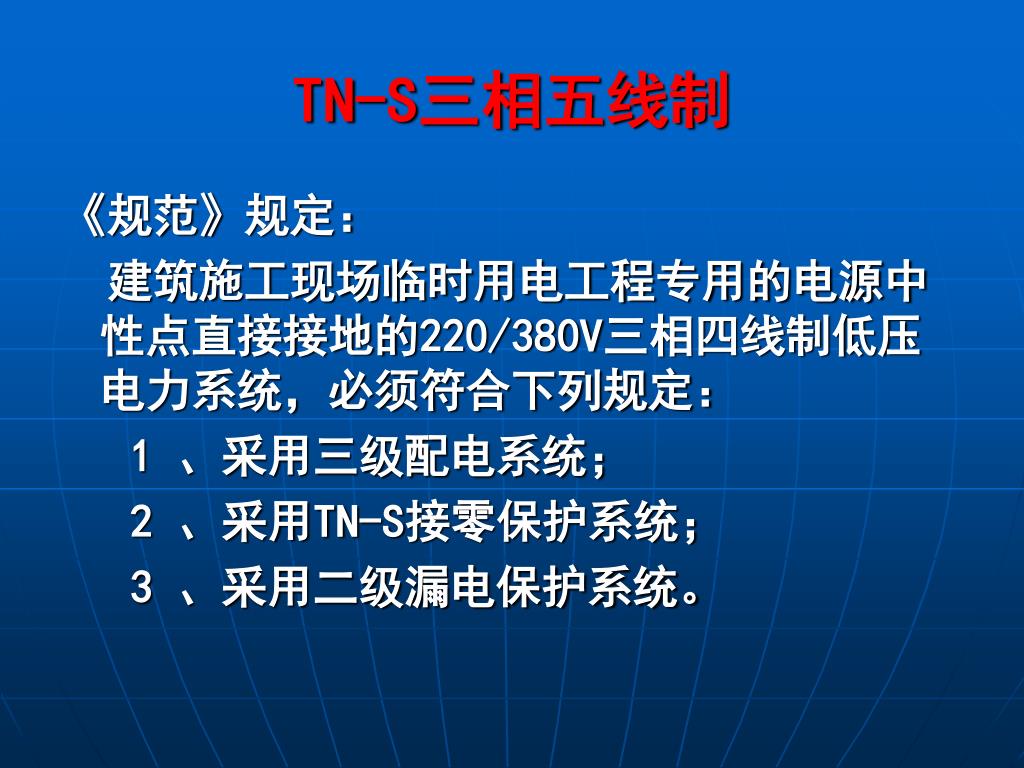

6. TN-S三相五线制 《规范》规定： 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定： 1 、采用三级配电系统； 2 、采用TN-S接零保护系统； 3 、采用二级漏电保护系统。

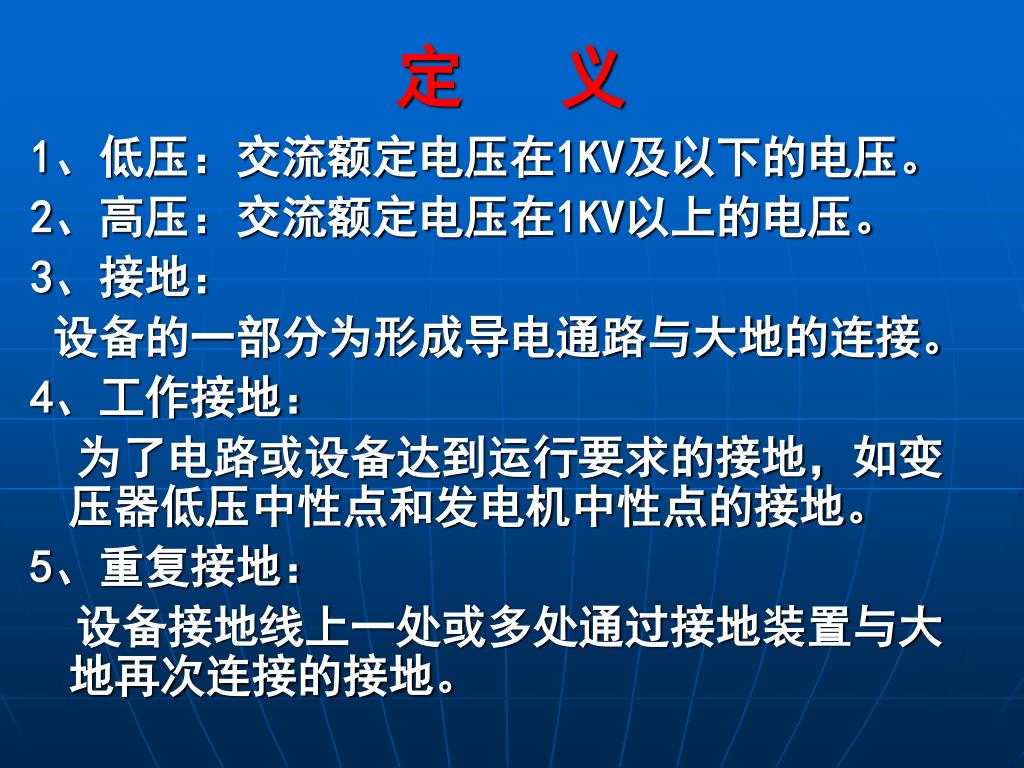

7. 定 义 1、低压：交流额定电压在1KV及以下的电压。 2、高压：交流额定电压在1KV以上的电压。 3、接地： 设备的一部分为形成导电通路与大地的连接。 4、工作接地： 为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。 5、重复接地： 设备接地线上一处或多处通过接地装置与大地再次连接的接地。

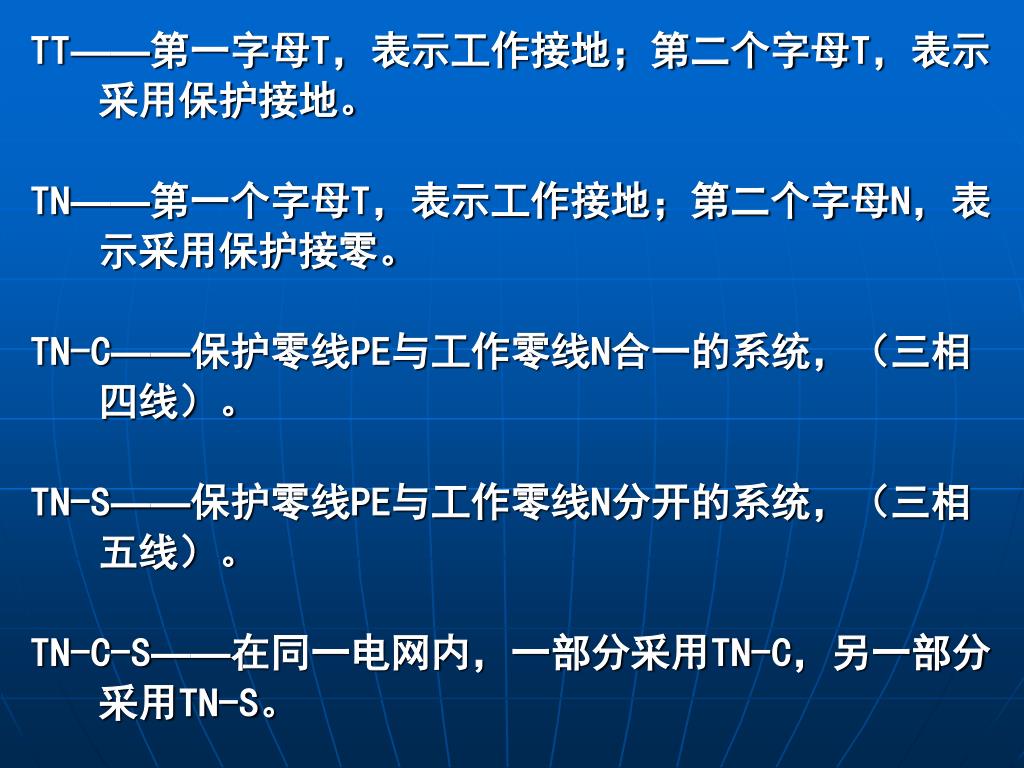

8. TT——第一字母T，表示工作接地；第二个字母T，表示采用保护接地。TT——第一字母T，表示工作接地；第二个字母T，表示采用保护接地。 TN——第一个字母T，表示工作接地；第二个字母N，表示采用保护接零。 TN-C——保护零线PE与工作零线N合一的系统，（三相四线）。 TN-S——保护零线PE与工作零线N分开的系统，（三相五线）。 TN-C-S——在同一电网内，一部分采用TN-C，另一部分采用TN-S。

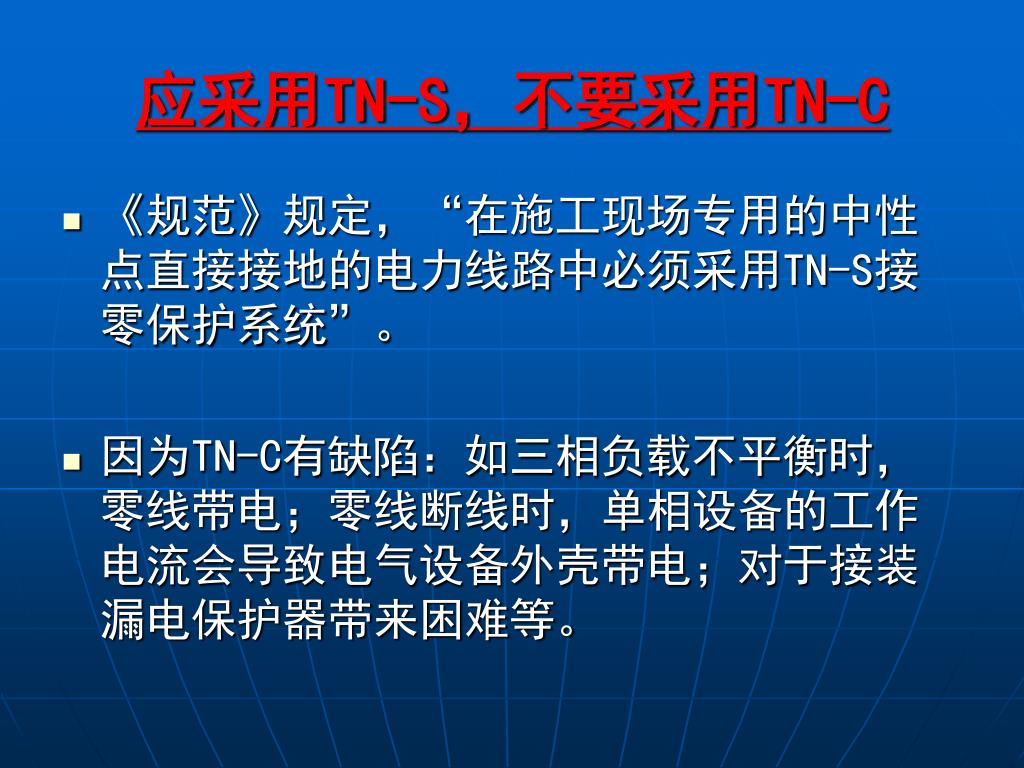

9. 应采用TN-S，不要采用TN-C • 《规范》规定，“在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统”。 • 因为TN-C有缺陷：如三相负载不平衡时，零线带电；零线断线时，单相设备的工作电流会导致电气设备外壳带电；对于接装漏电保护器带来困难等。

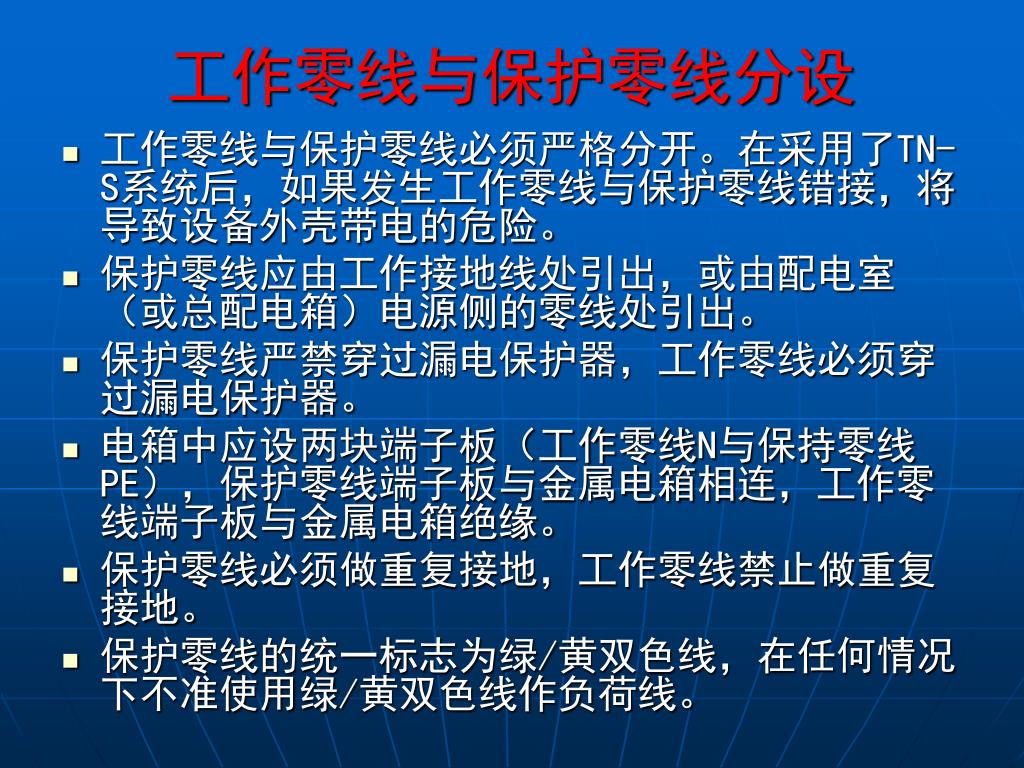

10. 工作零线与保护零线分设 • 工作零线与保护零线必须严格分开。在采用了TN-S系统后，如果发生工作零线与保护零线错接，将导致设备外壳带电的危险。 • 保护零线应由工作接地线处引出，或由配电室（或总配电箱）电源侧的零线处引出。 • 保护零线严禁穿过漏电保护器，工作零线必须穿过漏电保护器。 • 电箱中应设两块端子板（工作零线N与保持零线PE），保护零线端子板与金属电箱相连，工作零线端子板与金属电箱绝缘。 • 保护零线必须做重复接地，工作零线禁止做重复接地。 • 保护零线的统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线。

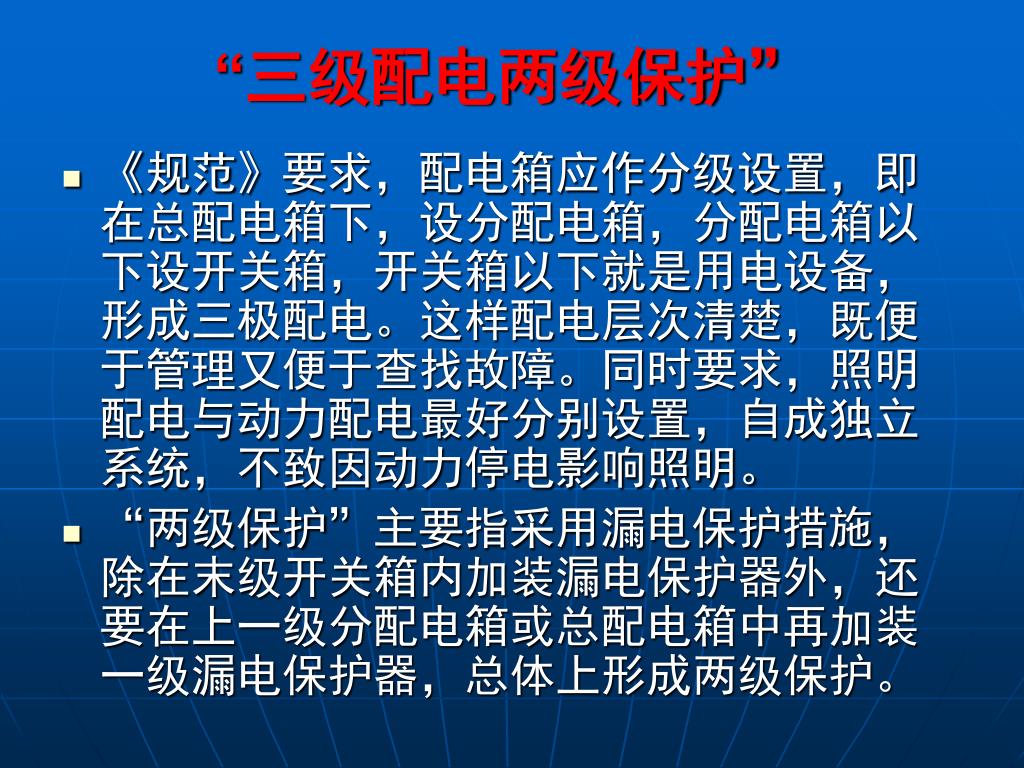

11. “三级配电两级保护” • 《规范》要求，配电箱应作分级设置，即在总配电箱下，设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备，形成三极配电。这样配电层次清楚，既便于管理又便于查找故障。同时要求，照明配电与动力配电最好分别设置，自成独立系统，不致因动力停电影响照明。 • “两级保护”主要指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中再加装一级漏电保护器，总体上形成两级保护。

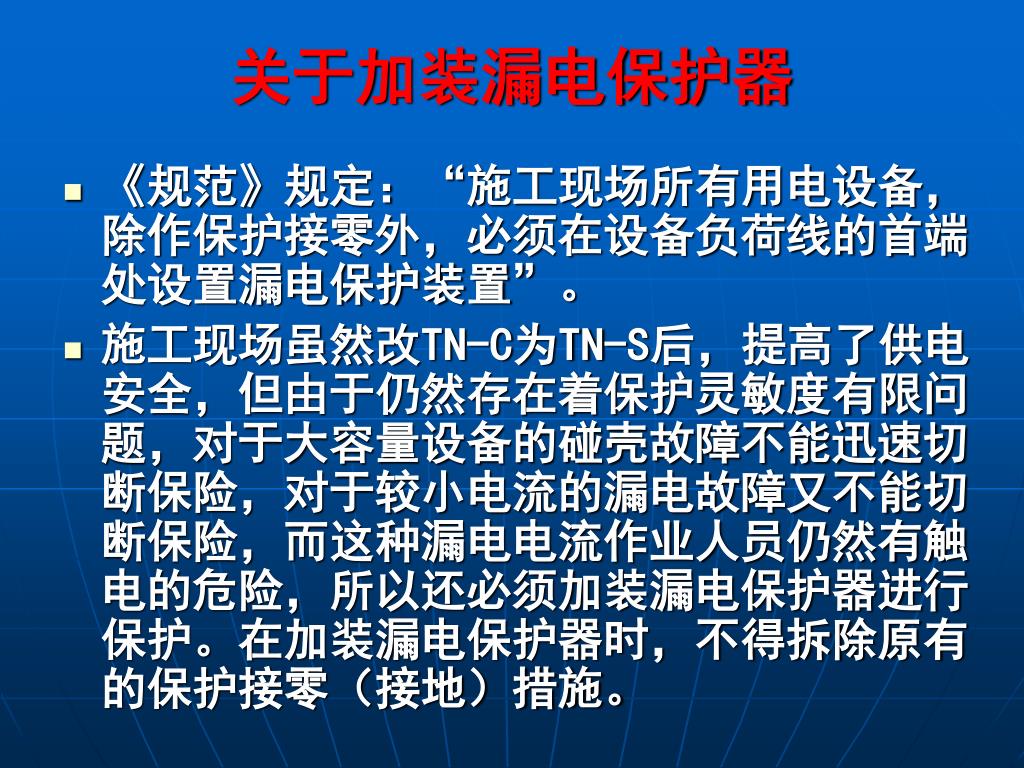

12. 关于加装漏电保护器 • 《规范》规定：“施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置”。 • 施工现场虽然改TN-C为TN-S后，提高了供电安全，但由于仍然存在着保护灵敏度有限问题，对于大容量设备的碰壳故障不能迅速切断保险，对于较小电流的漏电故障又不能切断保险，而这种漏电电流作业人员仍然有触电的危险，所以还必须加装漏电保护器进行保护。在加装漏电保护器时，不得拆除原有的保护接零（接地）措施。

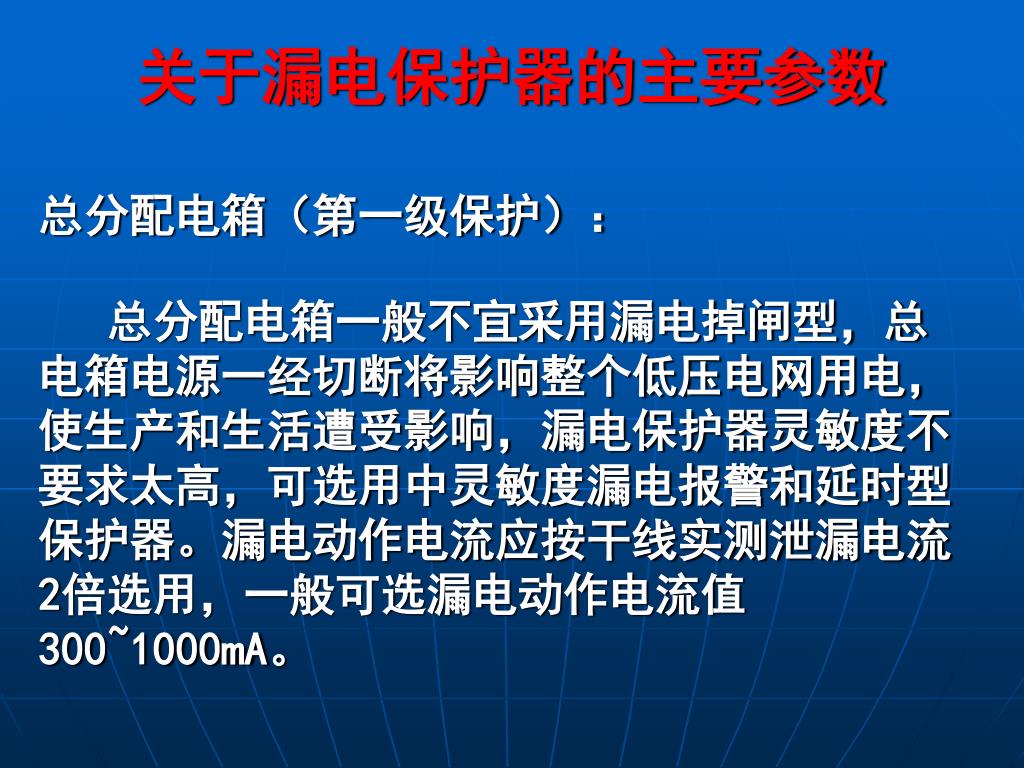

13. 关于漏电保护器的主要参数 总分配电箱（第一级保护）： 总分配电箱一般不宜采用漏电掉闸型，总 电箱电源一经切断将影响整个低压电网用电， 使生产和生活遭受影响，漏电保护器灵敏度不 要求太高，可选用中灵敏度漏电报警和延时型 保护器。漏电动作电流应按干线实测泄漏电流 2倍选用，一般可选漏电动作电流值 300~1000mA。

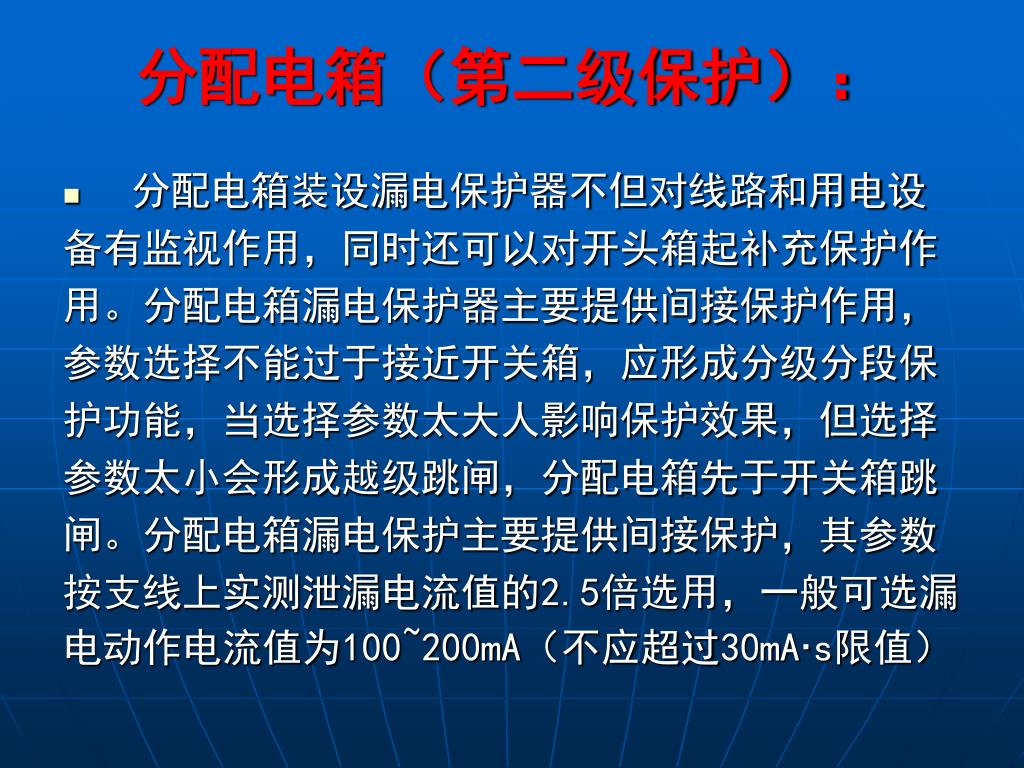

14. 分配电箱（第二级保护）： • 分配电箱装设漏电保护器不但对线路和用电设 备有监视作用，同时还可以对开头箱起补充保护作 用。分配电箱漏电保护器主要提供间接保护作用， 参数选择不能过于接近开关箱，应形成分级分段保 护功能，当选择参数太大人影响保护效果，但选择 参数太小会形成越级跳闸，分配电箱先于开关箱跳 闸。分配电箱漏电保护主要提供间接保护，其参数 按支线上实测泄漏电流值的2.5倍选用，一般可选漏 电动作电流值为100~200mA（不应超过30mA·s限值）

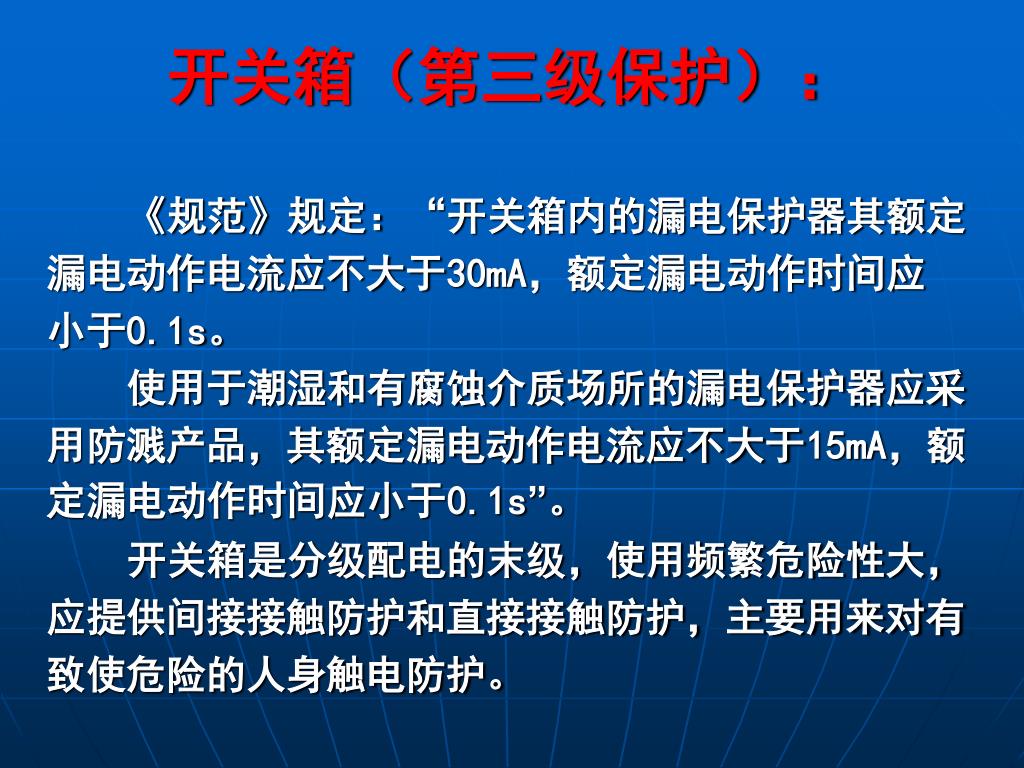

15. 开关箱（第三级保护）： 《规范》规定：“开关箱内的漏电保护器其额定 漏电动作电流应不大于30mA，额定漏电动作时间应 小于0.1s。 使用于潮湿和有腐蚀介质场所的漏电保护器应采 用防溅产品，其额定漏电动作电流应不大于15mA，额 定漏电动作时间应小于0.1s”。 开关箱是分级配电的末级，使用频繁危险性大， 应提供间接接触防护和直接接触防护，主要用来对有 致使危险的人身触电防护。

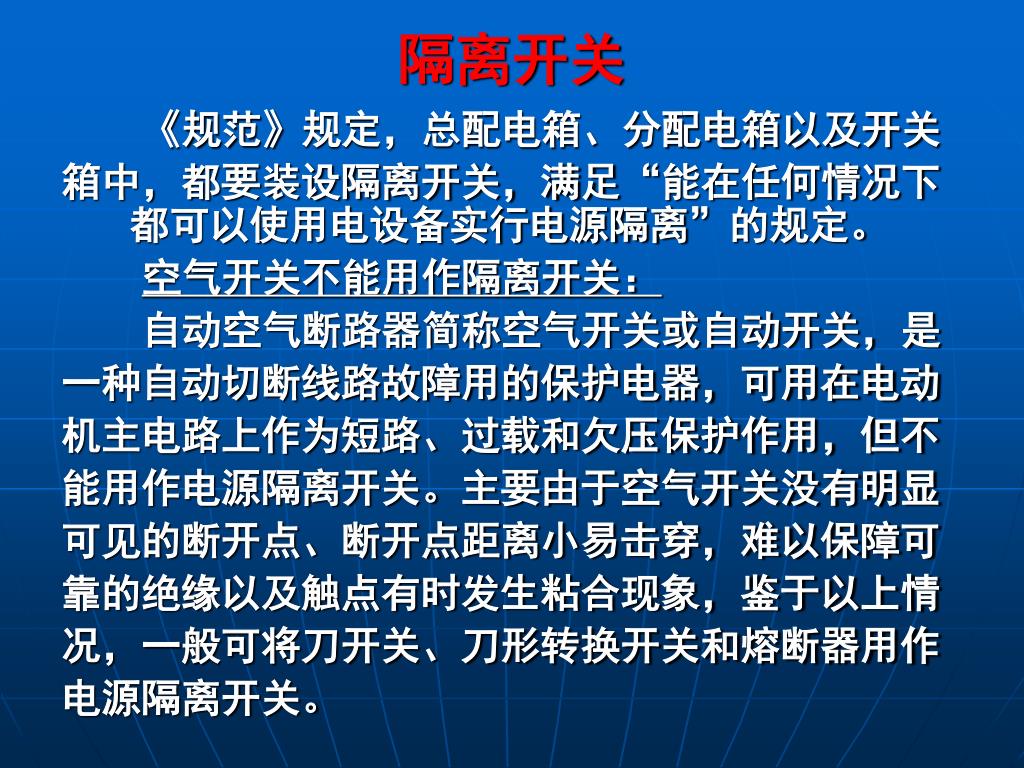

16. 隔离开关 《规范》规定，总配电箱、分配电箱以及开关 箱中，都要装设隔离开关，满足“能在任何情况下都可以使用电设备实行电源隔离”的规定。 空气开关不能用作隔离开关： 自动空气断路器简称空气开关或自动开关，是 一种自动切断线路故障用的保护电器，可用在电动 机主电路上作为短路、过载和欠压保护作用，但不 能用作电源隔离开关。主要由于空气开关没有明显 可见的断开点、断开点距离小易击穿，难以保障可 靠的绝缘以及触点有时发生粘合现象，鉴于以上情 况，一般可将刀开关、刀形转换开关和熔断器用作 电源隔离开关。

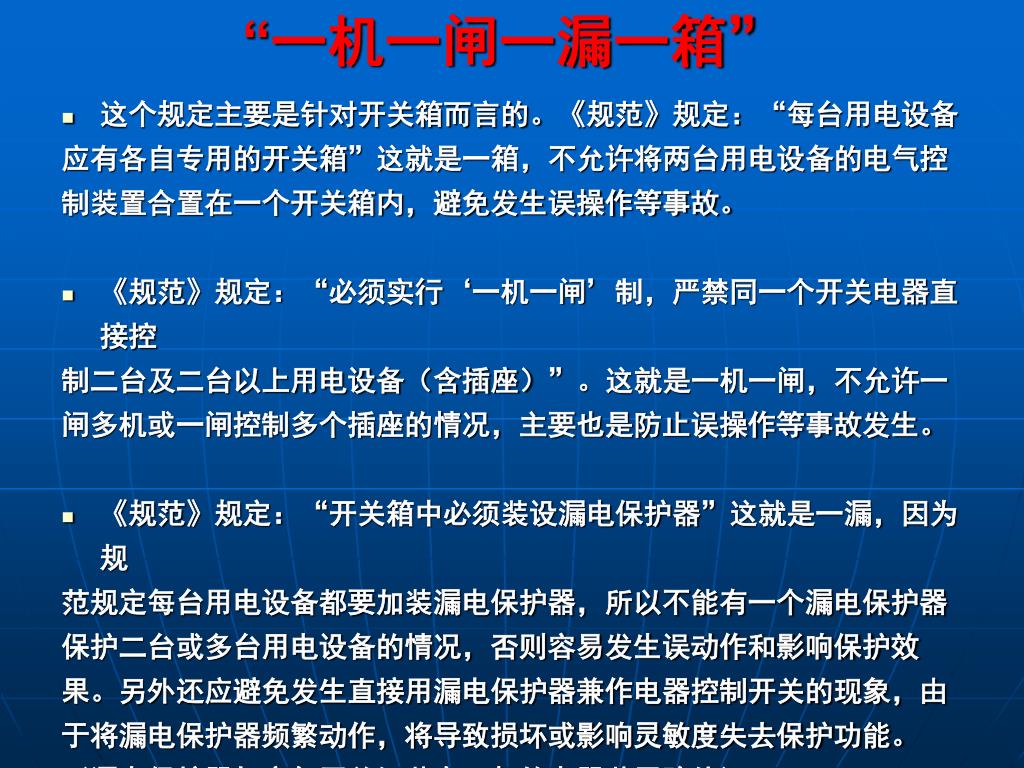

17. “一机一闸一漏一箱” • 这个规定主要是针对开关箱而言的。《规范》规定：“每台用电设备 应有各自专用的开关箱”这就是一箱，不允许将两台用电设备的电气控 制装置合置在一个开关箱内，避免发生误操作等事故。 • 《规范》规定：“必须实行‘一机一闸’制，严禁同一个开关电器直接控 制二台及二台以上用电设备（含插座）”。这就是一机一闸，不允许一 闸多机或一闸控制多个插座的情况，主要也是防止误操作等事故发生。 • 《规范》规定：“开关箱中必须装设漏电保护器”这就是一漏，因为规 范规定每台用电设备都要加装漏电保护器，所以不能有一个漏电保护器 保护二台或多台用电设备的情况，否则容易发生误动作和影响保护效 果。另外还应避免发生直接用漏电保护器兼作电器控制开关的现象，由 于将漏电保护器频繁动作，将导致损坏或影响灵敏度失去保护功能。 （漏电保护器与空气开关组装在一起的电器装置除外）。

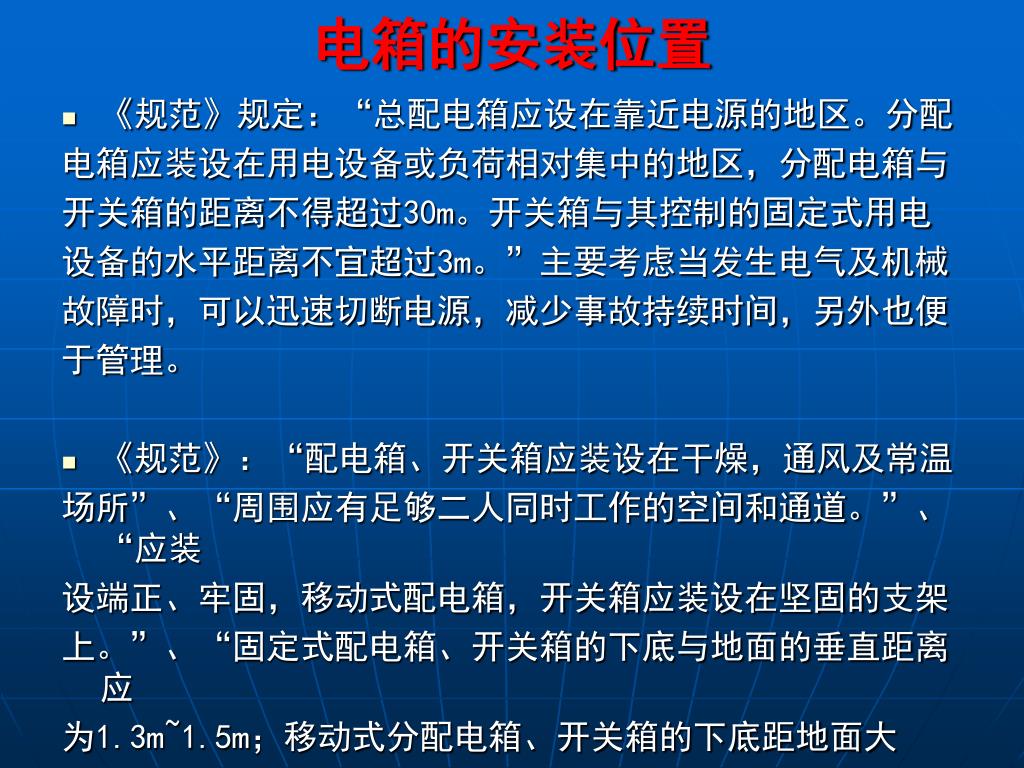

18. 电箱的安装位置 • 《规范》规定：“总配电箱应设在靠近电源的地区。分配 电箱应装设在用电设备或负荷相对集中的地区，分配电箱与 开关箱的距离不得超过30m。开关箱与其控制的固定式用电 设备的水平距离不宜超过3m。”主要考虑当发生电气及机械 故障时，可以迅速切断电源，减少事故持续时间，另外也便 于管理。 • 《规范》：“配电箱、开关箱应装设在干燥，通风及常温 场所”、“周围应有足够二人同时工作的空间和通道。”、“应装 设端正、牢固，移动式配电箱，开关箱应装设在坚固的支架 上。”、“固定式配电箱、开关箱的下底与地面的垂直距离应 为1.3m~1.5m；移动式分配电箱、开关箱的下底距地面大 于0.6m，小于1.5m”。

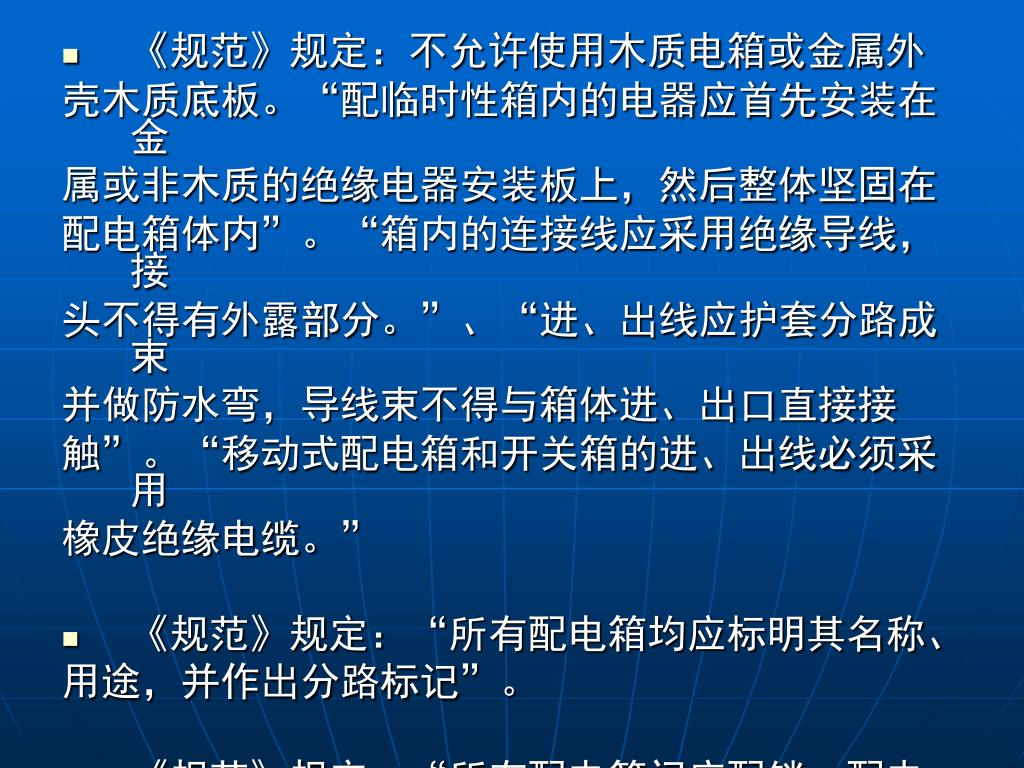

19. 《规范》规定：不允许使用木质电箱或金属外 壳木质底板。“配临时性箱内的电器应首先安装在金 属或非木质的绝缘电器安装板上，然后整体坚固在 配电箱体内”。“箱内的连接线应采用绝缘导线，接 头不得有外露部分。”、“进、出线应护套分路成束 并做防水弯，导线束不得与箱体进、出口直接接 触”。“移动式配电箱和开关箱的进、出线必须采用 橡皮绝缘电缆。” • 《规范》规定：“所有配电箱均应标明其名称、 用途，并作出分路标记”。 • 《规范》规定：“所有配电箱门应配锁，配电箱 和开关箱应由专人负责”。

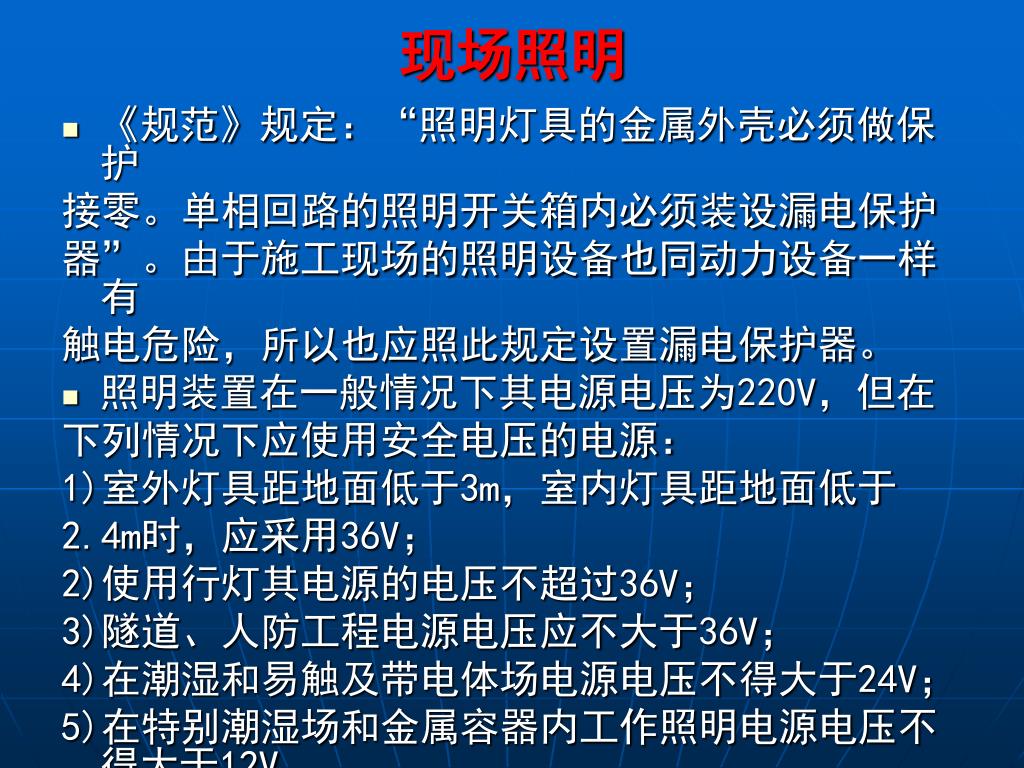

20. 现场照明 • 《规范》规定：“照明灯具的金属外壳必须做保护 接零。单相回路的照明开关箱内必须装设漏电保护 器”。由于施工现场的照明设备也同动力设备一样有 触电危险，所以也应照此规定设置漏电保护器。 • 照明装置在一般情况下其电源电压为220V，但在 下列情况下应使用安全电压的电源： 1)室外灯具距地面低于3m，室内灯具距地面低于 2.4m时，应采用36V； 2)使用行灯其电源的电压不超过36V； 3)隧道、人防工程电源电压应不大于36V； 4)在潮湿和易触及带电体场电源电压不得大于24V； 5)在特别潮湿场和金属容器内工作照明电源电压不得大于12V。

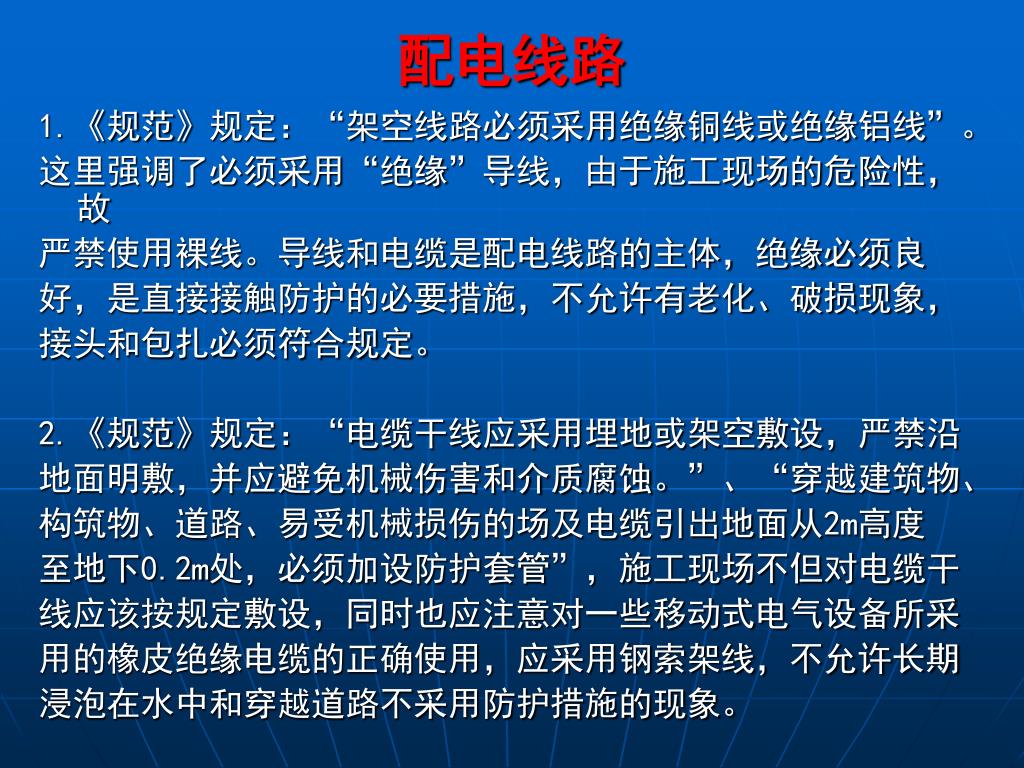

21. 配电线路 1.《规范》规定：“架空线路必须采用绝缘铜线或绝缘铝线”。 这里强调了必须采用“绝缘”导线，由于施工现场的危险性，故 严禁使用裸线。导线和电缆是配电线路的主体，绝缘必须良 好，是直接接触防护的必要措施，不允许有老化、破损现象， 接头和包扎必须符合规定。 2.《规范》规定：“电缆干线应采用埋地或架空敷设，严禁沿 地面明敷，并应避免机械伤害和介质腐蚀。”、“穿越建筑物、 构筑物、道路、易受机械损伤的场及电缆引出地面从2m高度 至地下0.2m处，必须加设防护套管”，施工现场不但对电缆干 线应该按规定敷设，同时也应注意对一些移动式电气设备所采 用的橡皮绝缘电缆的正确使用，应采用钢索架线，不允许长期 浸泡在水中和穿越道路不采用防护措施的现象。

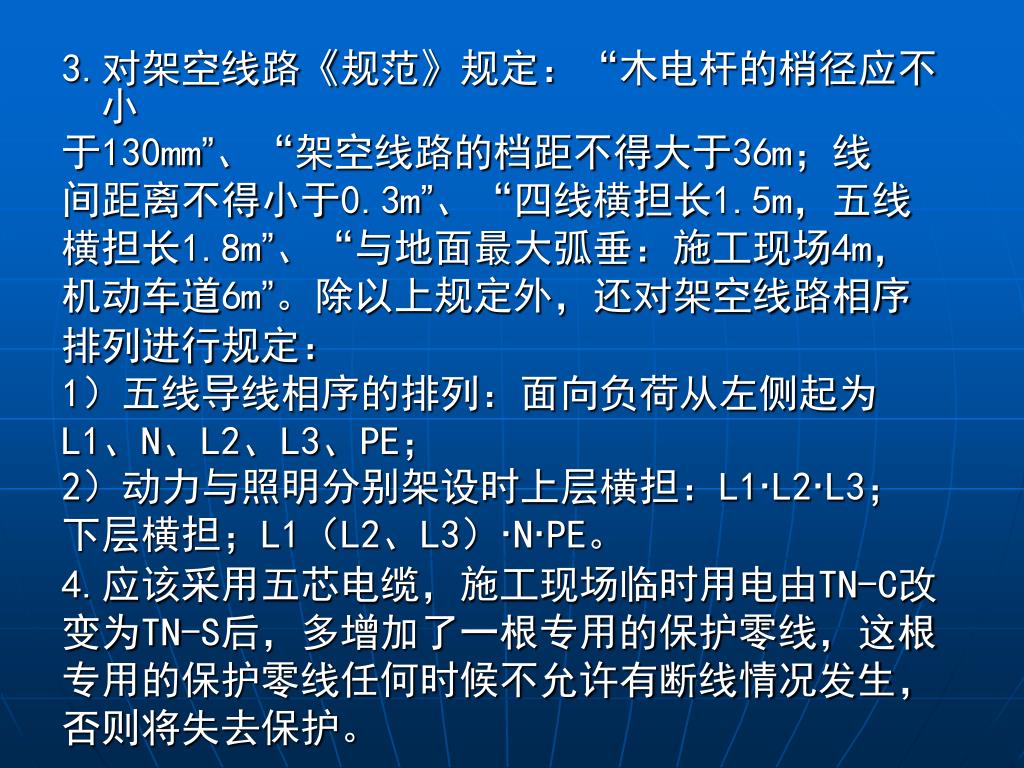

22. 3.对架空线路《规范》规定：“木电杆的梢径应不小3.对架空线路《规范》规定：“木电杆的梢径应不小 于130mm”、“架空线路的档距不得大于36m；线 间距离不得小于0.3m”、“四线横担长1.5m，五线 横担长1.8m”、“与地面最大弧垂：施工现场4m， 机动车道6m”。除以上规定外，还对架空线路相序 排列进行规定： 1）五线导线相序的排列：面向负荷从左侧起为 L1、N、L2、L3、PE； 2）动力与照明分别架设时上层横担：L1·L2·L3； 下层横担；L1（L2、L3）·N·PE。 4.应该采用五芯电缆，施工现场临时用电由TN-C改 变为TN-S后，多增加了一根专用的保护零线，这根 专用的保护零线任何时候不允许有断线情况发生， 否则将失去保护。

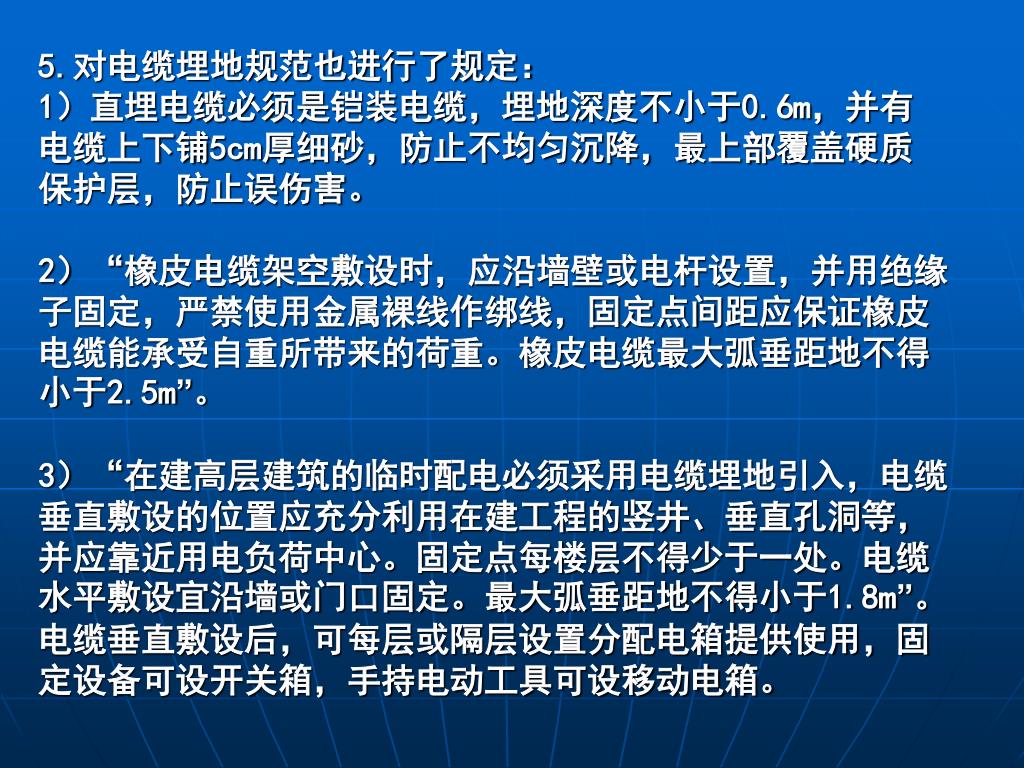

23. 5.对电缆埋地规范也进行了规定： 1）直埋电缆必须是铠装电缆，埋地深度不小于0.6m，并有 电缆上下铺5cm厚细砂，防止不均匀沉降，最上部覆盖硬质 保护层，防止误伤害。 2）“橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘 子固定，严禁使用金属裸线作绑线，固定点间距应保证橡皮 电缆能承受自重所带来的荷重。橡皮电缆最大弧垂距地不得 小于2.5m”。 3）“在建高层建筑的临时配电必须采用电缆埋地引入，电缆 垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等， 并应靠近用电负荷中心。固定点每楼层不得少于一处。电缆 水平敷设宜沿墙或门口固定。最大弧垂距地不得小于1.8m”。 电缆垂直敷设后，可每层或隔层设置分配电箱提供使用，固 定设备可设开关箱，手持电动工具可设移动电箱。

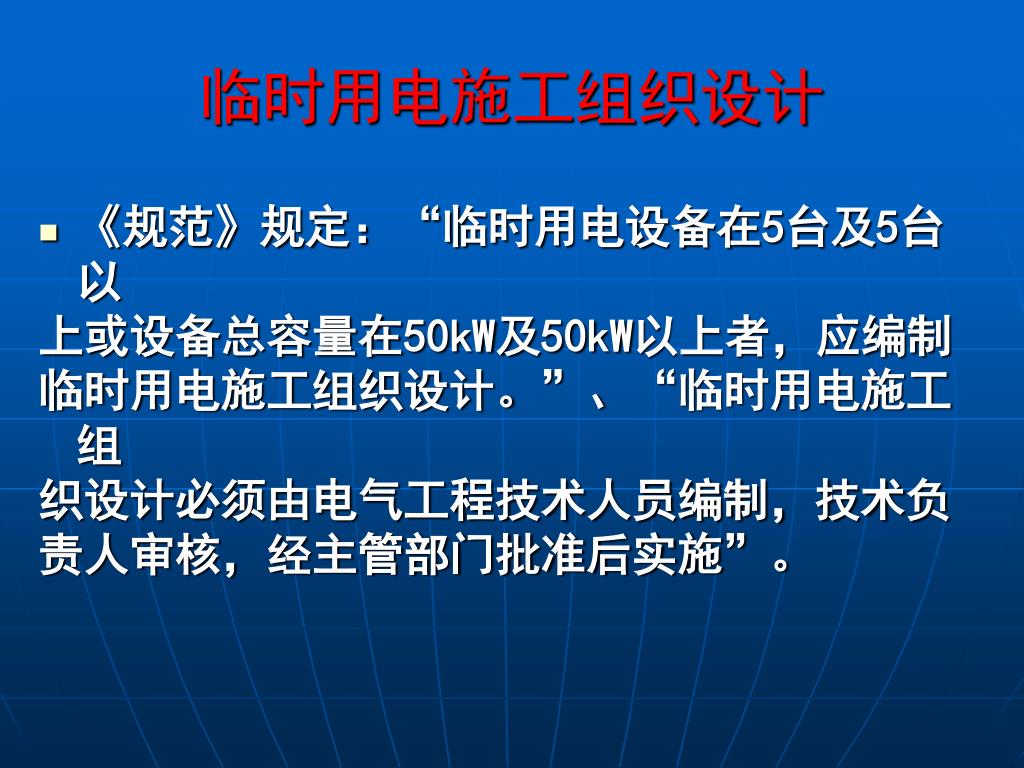

24. 临时用电施工组织设计 • 《规范》规定：“临时用电设备在5台及5台以 上或设备总容量在50kW及50kW以上者，应编制 临时用电施工组织设计。”、“临时用电施工组 织设计必须由电气工程技术人员编制，技术负 责人审核，经主管部门批准后实施”。

25. 谢 谢
