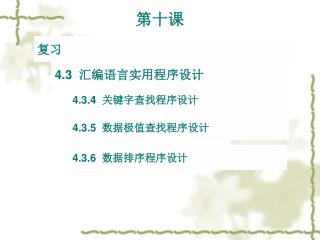

  1. 第十课 复习 4.3 汇编语言实用程序设计 4.3.4 关键字查找程序设计 4.3.5 数据极值查找程序设计 4.3.6 数据排序程序设计

  2. 4.3.4 关键字查找程序设计 一、顺序检索 前提：检索的数据表无序 从第1项开始逐项顺序查找，判断所取数据是否与关键字相等。 二、对分检索 前提：检索的数据表已经排好序，采用更优化的查找策略。

  3. 例4-8 从50个字节的无序表中查找一个关键字××H。 例4-9 片内RAM中存放一批数据，查找出最大值并存放于首地址中。 例4-10 排序

  4. 4.3 汇编语言实用程序设计-关键字查找程序设计 例4-8 从50个字节的无序表（ROM中的常数表）中查找一个关键字××H。 注意：程序中的几处错误 用Keil 仿真 要求：读懂程序，画出流程图 注意CJNE的使用 注意子程序中堆栈指令的成对使用 将MOVC A, @A+PC换成MOVC A, @A+DPTR 问题：50B常数中查到了几个关键字？ 子程序的入口参数、出口参数？ 考虑参数传递，使子程序ABC能查找不同的数？

  5. 4.3 汇编语言实用程序设计-关键字查找程序设计 ORG 1000H ABC: MOV 30H，#××H ；关键字××H送30H单元 MOV R1，#50 ；查找次数送R1 MOV A，#14H；程序修改后应为16H修正值送A MOV DPTR，#TAB4 ；表首地址送DPTR LOOP：PUSH ACC MOVC A，@ A+PC ；查表结果送A CJNE A，30H，LOOP1；（30H）不等于关键字则转LOOP1 MOV R2，DPH ；已查到关键字，把该字的地址送R2，R3 MOV R3，DPL POP ACC ；与压栈指令配对 DONE： RET LOOP1：POP ACC ；修正值弹出 INC A ；A+1→A INC DPTR ；修改数据指针DPTR DJNZ R1，LOOP ；R1≠0，未查完，继续查找 MOV R2，#00H ；R1=0，清“0” R2 和`R3 MOV R3，#00H ；表中50个数已查完 AJMP DONE ；从子程序返回 TAB4：DB …，…，… ；50个无序数据表

  6. 4.3 汇编语言实用程序设计-关键字查找程序设计 ORG 1000H ABC: MOV 30H，#××H ；关键字××H送30H单元 MOV R1，#50 ；查找次数送R1 CLR A MOV DPTR，#TAB4 ；表首地址送DPTR LOOP：PUSH ACC MOVC A，@ A+DPTR；查表结果送A CJNE A，30H，LOOP1；（30H）不等于关键字则转LOOP1 MOV R2，DPH ；已查到关键字，把该字的地址送R2，R3 MOV R3，DPL POP ACC ；与压栈指令配对 DONE： RET LOOP1：POP ACC ；修正值弹出 ;INC A ；A+1→A INC DPTR ；修改数据指针DPTR DJNZ R1，LOOP ；R1≠0，未查完，继续查找 MOV R2，#00H ；R1=0，清“0” R2 和`R3 MOV R3，#00H ；表中50个数已查完 AJMP DONE ；从子程序返回 TAB4：DB …，…，… ；50个无序数据表

  7. ORG 0000H LJMP START ORG 0030H START: MOV 30H,#**H ACALL ABC MOV 40H, R2 MOV 41H, R3 MOV 30H,#^^H ACALL ABC MOV 42H, R2 MOV 43H, R3 SJMP $ ORG 1000H ABC: ；MOV 30H，#××H ；关键字××H送30H单元 MOV R1，#50；查找次数送R1 TAB4： DB …，…，… ；50个无序数据表 END 包装成源程序 ORG 0000H LJMP START ORG 0030H START: ACALL ABC SJMP $ ORG 1000H ABC: MOV 30H，#××H ；关键字××H送30H单元 MOV R1，#50 ；查找次数送R1 TAB4： DB …，…，…；50个无序数据表 END

  8. 4.3.5 数据极值查找程序设计 任务： 在指定的数据区中进行数值大小的比较，从这批数据中找出最大值（或最小值）并存于某一单元中。 例4-9片内RAM中存放一批数据，查找出最大值并存放于首地址中。设R0中存首地址，R2中存放字节数，程序框图如图4-1所示。

  9. 4.3 汇编语言实用程序设计-数据极值查找程序设计

  10. 4.3 汇编语言实用程序设计-数据极值查找程序设计 MOV R2，n ；??n为要比较的数据字节数 MOV A，R0 ；存首地址指针 MOV R1，A DEC R2 ； MOV A，@R1 LOOP: MOV R3， A DEC R1 CLR C SUBB A，@R1；两个数比较 JNC LOOP1；C=0，A中的数大，跳LOOP1 MOV A，@R1 ；C=1，则大数送A SJMP LOOP2 LOOP1: MOV A，R3 LOOP2: DJNZ R2, LOOP；是否比较结束？ MOV @R0， A ；存最大数 RET

  11. 练习 ABC: MOV R2，#20 ；要比较的数据字节数 MOV R1，#30H MOV A，@R1；取第一个数 LOOP: MOV R3， A ；将当前最小数存R3 INC R1 CLR C SUBB A，@R1；两个数比较 JC LOOP1 ；C=1，A中的数小，跳LOOP1 MOV A，@R1 ；C=0，则小数送A SJMP LOOP2 LOOP1: MOV A，R3 ；恢复A中的小数 LOOP2: DJNZ R2, LOOP；是否比较结束？ MOV A，R3 ；存最大数 RET • 写一个子程序，将30H单元后20个字节中的最小值存于A中。

  12. 4.3 汇编语言实用程序设计-数据排序程序设计 4.3.6 数据排序程序设计 升序排，降序排。仅介绍无符号数据升序排。 冒泡法：相邻数互换的排序方法，类似水中气泡上浮 。排序时从前向后进行相邻两个数的比较，次序与要求的顺序不符时，就将两个数互换；顺序符合要求不互换。 假设有7个原始数据的排列顺序为：6、4、1、2、5、7、3。第一次冒泡的过程是： 6、4、1、2、5、7、3 ；原始数据的排列 4、6、1、2、5、7、3 ；逆序，互换 4、1、6、2、5、7、3 ；逆序，互换 4、1、2、6、5、7、3 ；逆序，互换 4、1、2、5、6、7、3 ；逆序，互换 4、1、2、5、6、7、3 ；正序，不互换 4、1、2、5、6、3、7 ；逆序，互换，第一次冒泡结束

  13. 4.3 汇编语言实用程序设计-数据排序程序设计 如此进行，各次冒泡的结果如下： 第1次冒泡结果：4、1、2、5、6、3、7 第2次冒泡结果：1、2、4、5、3、6、7 第3次冒泡结果：1、2、4、3、5、6、7 第4次冒泡结果：1、2、3、4、5、6、7 ；已完成排序 第5次冒泡结果：1、2、3、4、5、6、7 第6次冒泡结果：1、2、3、4、5、6、7 对于n个数，理论上应进行（n-1）次冒泡，有时不到（n-1）次就已完成排序 。如何判定排序是否已完成，看各次冒泡中是否有互换发生，如果有数据互换，则排序还没完成。 在程序设计中，常使用设置互换标志的方法，该标志的状态表示在一次冒泡中是否有互换进行。

  14. 例4-10一批单字节无符号数，以R0为首地址指针，R2中为字节数，将这批数进行升序排列。程序框图如图4-2所示。例4-10一批单字节无符号数，以R0为首地址指针，R2中为字节数，将这批数进行升序排列。程序框图如图4-2所示。

  15. SORT： MOV A，R0 ； MOV R1， A MOV A，R2 ；字节数送入R5 MOV R5， A CLR F0 ；互换标志位F0清零 DEC R5 ； MOV A，@R1 ； LOOP: MOV R3， A ； INC R1 ； CLR C ； MOV A，@R1 ；比较大小 SUBB A，R3 ； JNC LOOP1 ； SETB F0 ；互换标志位F0置1 MOV A，R3； ； XCH A，@R1 ；两个数互换 DEC R1 ； XCH A，@R1 ； INC R1 LOOP1： MOV A，@R1 DJNZ R5，LOOP JB F0，SORT RET 十结束

  16. 2010-04-15 作业 • P99 7、8、10
