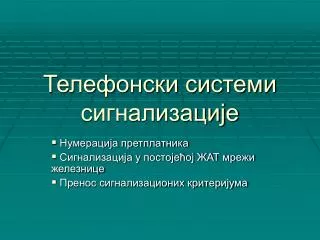

Телефонски системи сигнализације

Телефонски системи сигнализације. Нумерација претплатника Сигнализација у постојећој ЖАТ мрежи железнице Пренос сигнализационих критеријума. Нумерација претплатника.

pink
Download Presentation

Телефонски системи сигнализације

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Телефонски системи сигнализације Нумерација претплатника Сигнализација у постојећој ЖАТ мрежи железнице Пренос сигнализационих критеријума

  2. Нумерација претплатника • Своју жељу за остваривањем везе у аутоматском телефонском саобраћају корисник преноси органима телефонске централе на коју је прикључен Телефонска централа Radosavljević Zlatko

  3. Нумерација претплатника • За остваривање локалне везе корисник бира петоцифрени, шестоцифрени или седмоцифрени позивни број жељеног корисника • Данас су у јавном ПТТ саобраћају код нас петоцифрени бројеви ретки и постепено се избацују из употребе Radosavljević Zlatko

  4. Нумерација претплатника • При остваривању међумесне везе корисник телефонске централе мора најпре да оствари везу до телефонске централе на коју је прикључен жељени корисник • У циљу лакшег и бржег остваривања веза између телефонских централа у аутоматском телефонском саобраћају врши се њихово означавање – нумерисање • Означавање се врши бројевима који се називају карактеристичним бројевима Radosavljević Zlatko

  5. Нумерација претплатника • Означавање телефонских централа у мрежи може да буде са -отвореним и -затвореним (скривеним) карактеристичним бројевима Radosavljević Zlatko

  6. Нумерација претплатника • Отворени карактеристични број бира се независно од позивног броја жељеног корисника у траженој централи • После бирања ове ознаке следи бирање позивног броја корисника • Код локалног телефонског саобраћаја не бира се карактеристични број централе већ само позивни број корисника • Отворени карактеристични бројеви користе се у случајевима када је локални телефонски саобраћај много заступљенији од међумесног телефонског саобраћаја Radosavljević Zlatko

  7. G Телефонска централа 2 D 111 100 43 41 Е 104 F 111 C 111 40 B 103 Телефонска централа 1 А 100 Нумерација претплатника 2. Случај - корисник А жели да зове корисника Е - окренуће 41104 Главна мана овог система је велики број цифара које треба бирати у случају када сигнал пролази кроз већи број централа 1. Случај - корисник А жели да зове корисника В - окренуће 103 3. Случај - корисник А жели да зове корисника G - окренуће 4143104 Radosavljević Zlatko

  8. Нумерација претплатника • Затворено (скривено) нумерисање је такво означавање телефонских централа у мрежи при коме карактеристични број централе постаје саставни део позивног броја корисника • Позивни број корисника је исти када се бира у локалном и у међумесном телефонском саобраћају Radosavljević Zlatko

  9. Нумерација претплатника G Телефонска централа 2 D 43 111 100 41 41 41 Е 104 F 111 C 111 Без разлике да ли се пролази кроз једну или више телефонских централа увек се бира исти број 40 40 40 B 103 Телефонска централа 1 А Radosavljević Zlatko 100

  10. Нумерација претплатника • У јавној ПТТ мрежи користи се -Затворено нумерисање претплатника у оквиру једне централе -Отворено нумерисање телефонских централа у једној мрежној групи -У осталом делу мреже користи се затворено нумерисање телефонских централа • За остваривање веза у ЖАТ мрежи железнице користи се отворено нумерисање за обележавање свих централа у мрежи, крајњих, чворних, главних и транзитних Radosavljević Zlatko

  11. Сигнализација у постојећој ЖАТ мрежи железнице • У постојећој ЖАТ мрежи примењена је сигнализација која представља нешто модификовану и упрошћену D1 сигнализацију • Сигнални критеријуми се измењују између преносника и не користе се сви предвиђени сигнали • Системи комутације који се користе у ЖАТ мрежи, углавном представљају системе са остваривањем везе по ”степенима” бирања Radosavljević Zlatko

  12. Сигнализација у постојећој ЖАТ мрежи железнице • При остваривању везе користе се следећи сигнали: • Сигнал заузимања • Знак слободног бирања • Сигнали бирања • Сигнал јављања • Сигнал раскидања везе унапред • Сигнал раскидања везе унапред Radosavljević Zlatko

  13. Сигнализација у постојећој ЖАТ мрежи железнице • Сигнал заузимања трајања 60 ms Овај сигнал је директна последица подизања слушалице телефонског апарата, а као последица овог сигнала јавља се сигнал 2. 60 ms Radosavljević Zlatko

  14. Сигнализација у постојећој ЖАТ мрежи железнице • Знак (тон) слободног бирања Када детектује подигнуту МТК централа шаље кориснику тон слободног бирања. У ЖАТ мрежи тон слободног бирања је Морзеов знак ЖАТ централе, обично прво слово места у коме се централа налази Ниш (Н) Морзеова азбука Рума (Р) Radosavljević Zlatko

  15. Сигнализација у постојећој ЖАТ мрежи железнице 3. Сигнали бирања Електрични импулси укупног трајања 100 ms Сигнал траје 60 ms, а пауза 40 ms Ови сигнали последица су окретања бројчаника или притиска на тастере 60 ms 40 ms 100 ms Radosavljević Zlatko

  16. Сигнализација у постојећој ЖАТ мрежи железнице 4. Сигнал јављања Траје 60 ms Јавља се као последица подизања слушалице позваног корисника 60 ms Radosavljević Zlatko

  17. Сигнализација у постојећој ЖАТ мрежи железнице 5. Сигнал раскидања везе унапред Траје > 600 ms Ово је нормалан начин раскидања везе и потиче од спуштања слушалице позивајућег корисника >600 ms Radosavljević Zlatko

  18. Сигнализација у постојећој ЖАТ мрежи железнице 6. Сигнал раскидања везе уназад Траје > 600 ms Овај сигнал раскидања везе служи за обавештавање свих корисника везе да је веза раскинута >600 ms Radosavljević Zlatko

  19. Пренос сигнализационих критеријума • Пренос сигнализационих критеријума пре, за време и после говорне везе између комутационих уређаја може да се врши • Преко физичких водова • Преко високофреквентних телефонских канала (300-3400 Hz) Radosavljević Zlatko

  20. Пренос сигнализационих критеријума • Преко физичких водовасигнализациони критеријуми могу се преносити помоћу: - једносмерне струје - наизменичне струје - индуктивних струјних импулса Radosavljević Zlatko

  21. Пренос сигнализационих критеријума једносмерном струјом • Пренос се врши импулсима једносмерне струје, при чему се дејство импулса бирања у телефонској централи позивајућег корисника помоћу релеа преноси на вод и у централи позваног корисникапоново претварају у погодне струјне импулсе који служе за успостављање везе Radosavljević Zlatko

  22. Пренос сигнализационих критеријума једносмерном струјом Radosavljević Zlatko

  23. Пренос сигнализационих критеријума једносмерном струјом Radosavljević Zlatko

  24. Пренос сигнализационих критеријума једносмерном струјом Radosavljević Zlatko

  25. Пренос сигнализационих критеријума наизменичном струјом • Пренос сигнализационих критеријума наизменичном струјом сличан је као код преноса једносмерном струјом само што се користе погодни генератори и пријемници • Као пример може се узети фреквенција од 50 Hz или комбинација фреквенција 600 Hz и 750 Hz Radosavljević Zlatko

  26. Пренос сигнализационих критеријума индуктивним струјним импулсима • При оваквом начину преноса користе се тзв. импулсни трансформатори • Укључивањем и искључивањем примарног струјног кола трансформаторау секундарном колу се индукују струјни импулси Radosavljević Zlatko

  27. Пренос сигнализационих критеријума индуктивним струјним импулсима Radosavljević Zlatko

  28. Пренос сигнализационих критеријума индуктивним струјним импулсима • Када се затвори струјно коло примара максимална струја се не постиже тренутно већ треба да протекне извесно време (T’), а исто тако при искључивању струјног кола струја не опада тренутно већ у току извесног времена (Т’’) • За време ових промена у примарном намотају трансформатора, у секундарном колу се индукују стујни импулси (један позитиван и један негативан) који означавају почетак и крај струјног импулса у примарном колу • Оваква два импулса у супротној телефонској централи прима поларизовано звоно и ка органима у централи преноси их као један импулс првобитног облика Radosavljević Zlatko

  29. Пренос сигнализационих критеријума посебним каналом сигнализације • Примена посебног канала за пренос сигнализације – заједничког канала, је веома погодна код комутационих система са процесорским управљањем и дигиталном комутацијом • Предност овог начина преноса сигнала је у томе што је могуће прилагођење процесора и канала (природа сигнала је дигитална) и изостају многобројни елементи за прилагођење • И при оваквом начину преноса морају се предузети мере за заштиту података шрто се постиже одговарајућим кодовањем Radosavljević Zlatko
