  1. 房屋建筑学 第五章

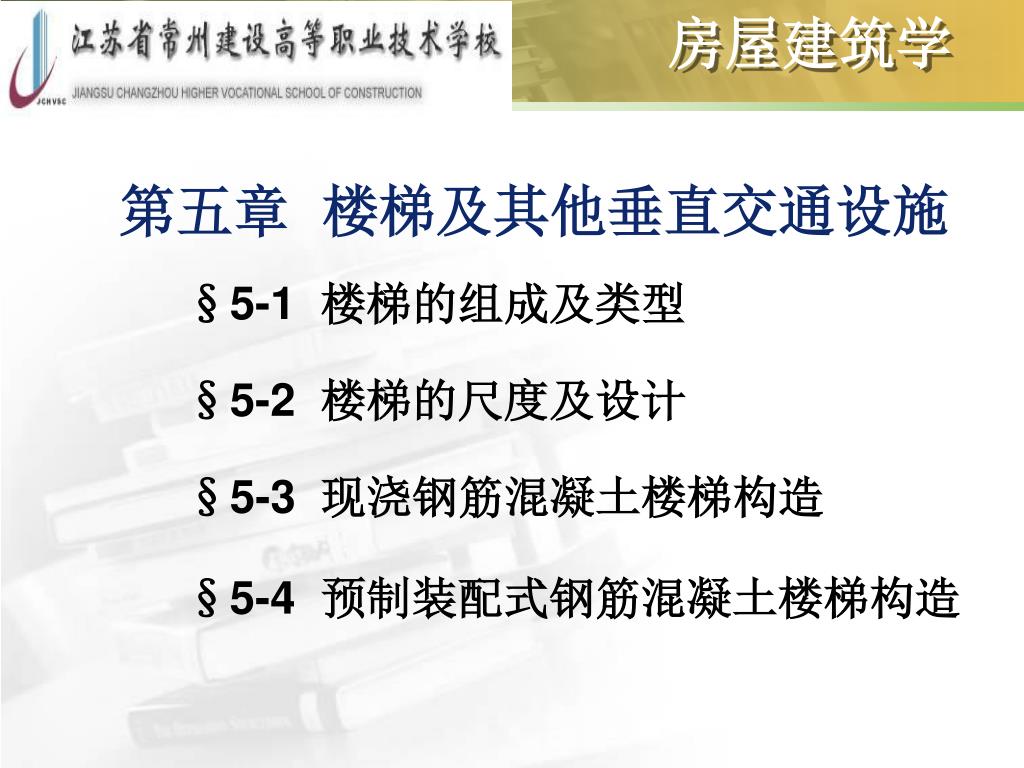

  2. 房屋建筑学 第五章 楼梯及其他垂直交通设施 §5-1 楼梯的组成及类型 §5-2 楼梯的尺度及设计 §5-3 现浇钢筋混凝土楼梯构造 §5-4 预制装配式钢筋混凝土楼梯构造

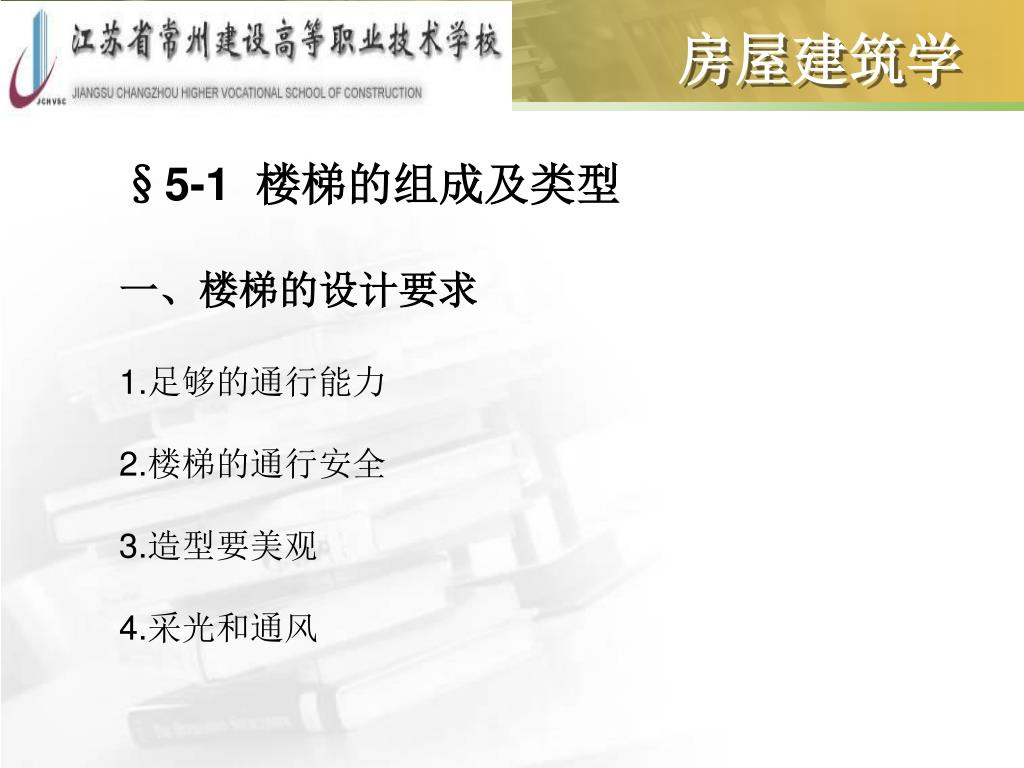

  3. 房屋建筑学 §5-1 楼梯的组成及类型 一、楼梯的设计要求 1.足够的通行能力 2.楼梯的通行安全 3.造型要美观 4.采光和通风

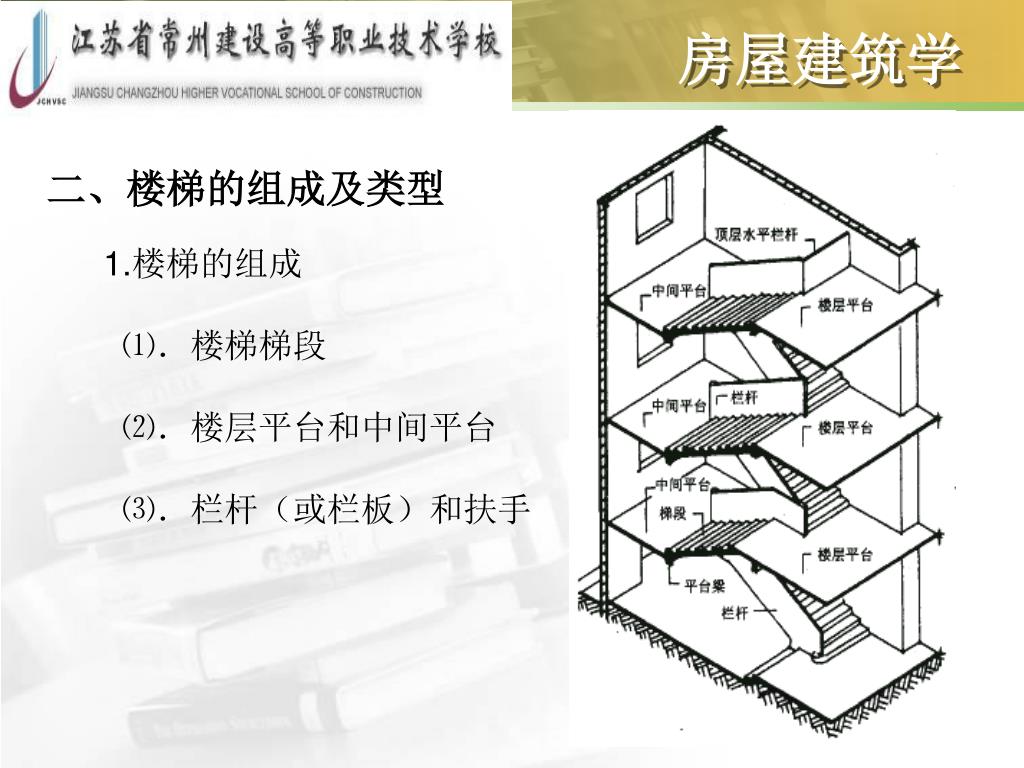

  4. 房屋建筑学 二、楼梯的组成及类型 1.楼梯的组成 ⑴．楼梯梯段 ⑵．楼层平台和中间平台 ⑶．栏杆（或栏板）和扶手

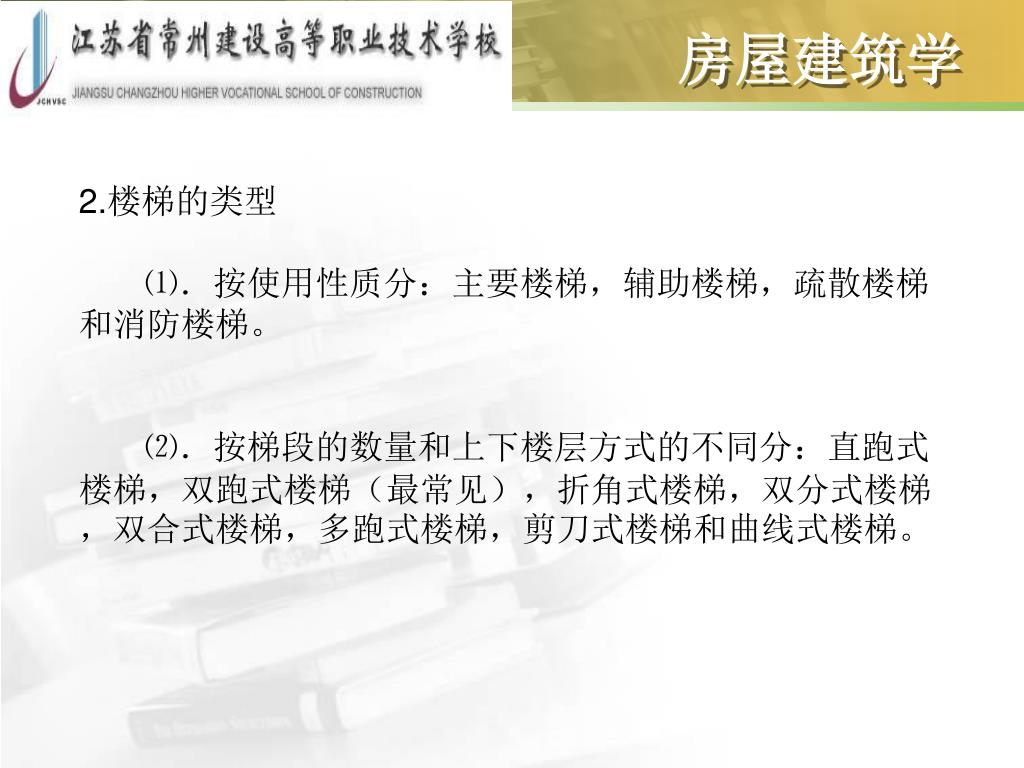

  5. 房屋建筑学 2.楼梯的类型 ⑴．按使用性质分：主要楼梯，辅助楼梯，疏散楼梯和消防楼梯。 ⑵．按梯段的数量和上下楼层方式的不同分：直跑式楼梯，双跑式楼梯（最常见），折角式楼梯，双分式楼梯，双合式楼梯，多跑式楼梯，剪刀式楼梯和曲线式楼梯。

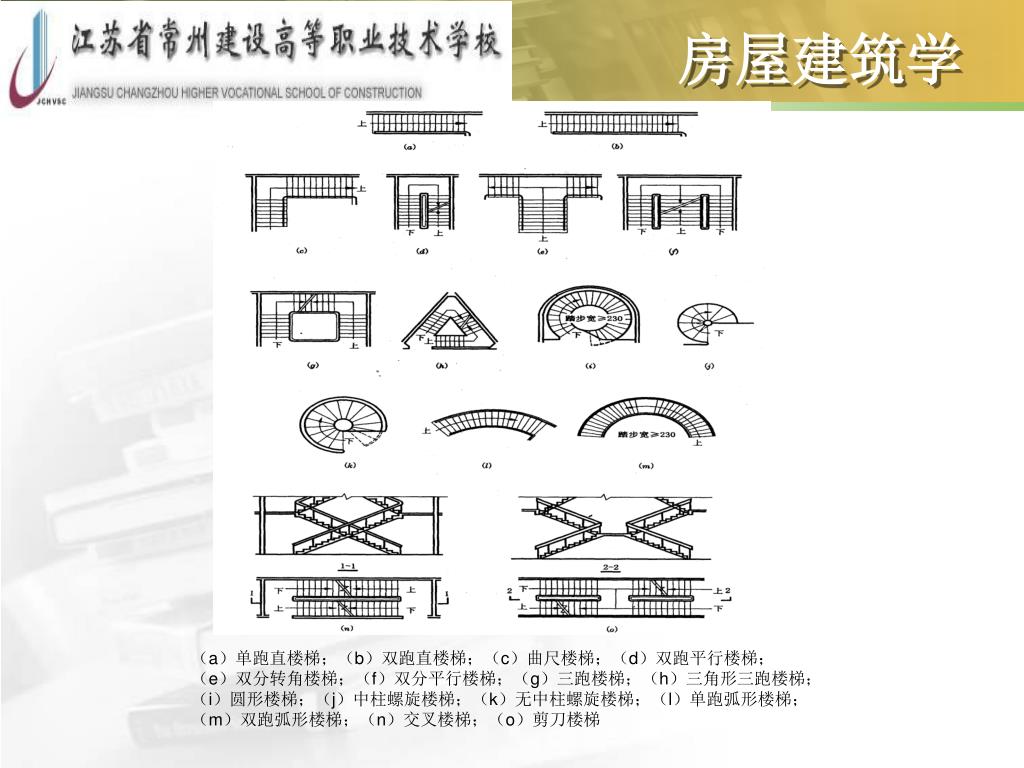

  6. 房屋建筑学 （a）单跑直楼梯；（b）双跑直楼梯；（c）曲尺楼梯；（d）双跑平行楼梯； （e）双分转角楼梯；（f）双分平行楼梯；（g）三跑楼梯；（h）三角形三跑楼梯； （i）圆形楼梯；（j）中柱螺旋楼梯；（k）无中柱螺旋楼梯；（l）单跑弧形楼梯； （m）双跑弧形楼梯；（n）交叉楼梯；（o）剪刀楼梯

  7. 房屋建筑学 双分转角楼梯 单跑直楼梯、双跑直楼梯

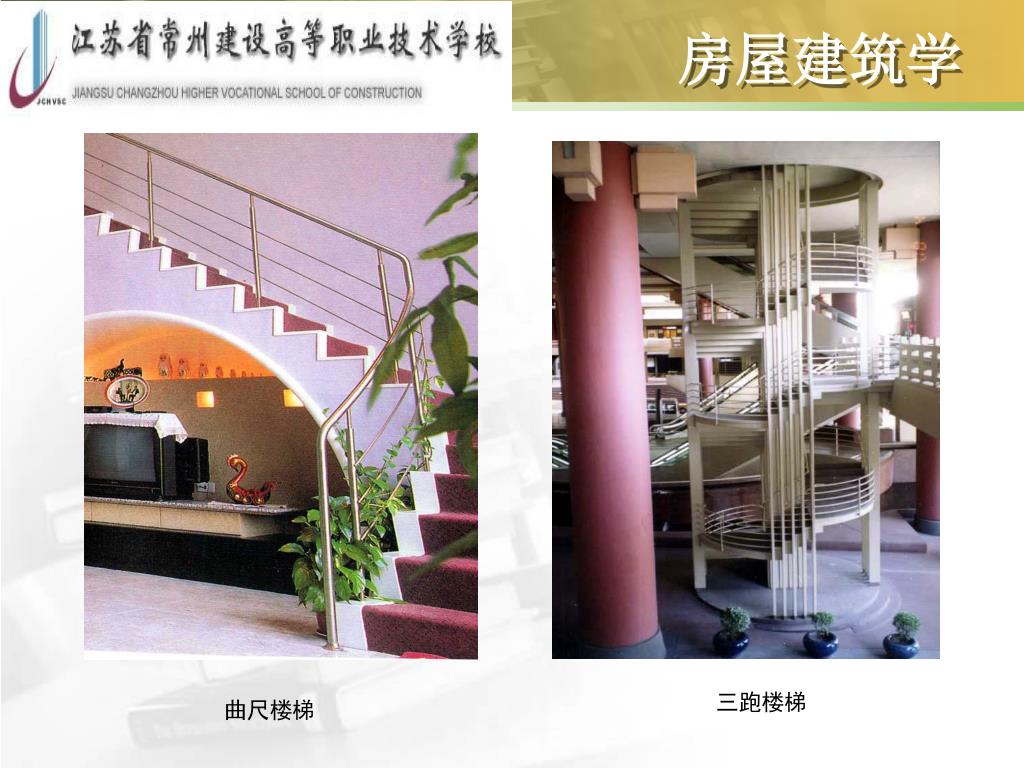

  8. 房屋建筑学 三跑楼梯 曲尺楼梯

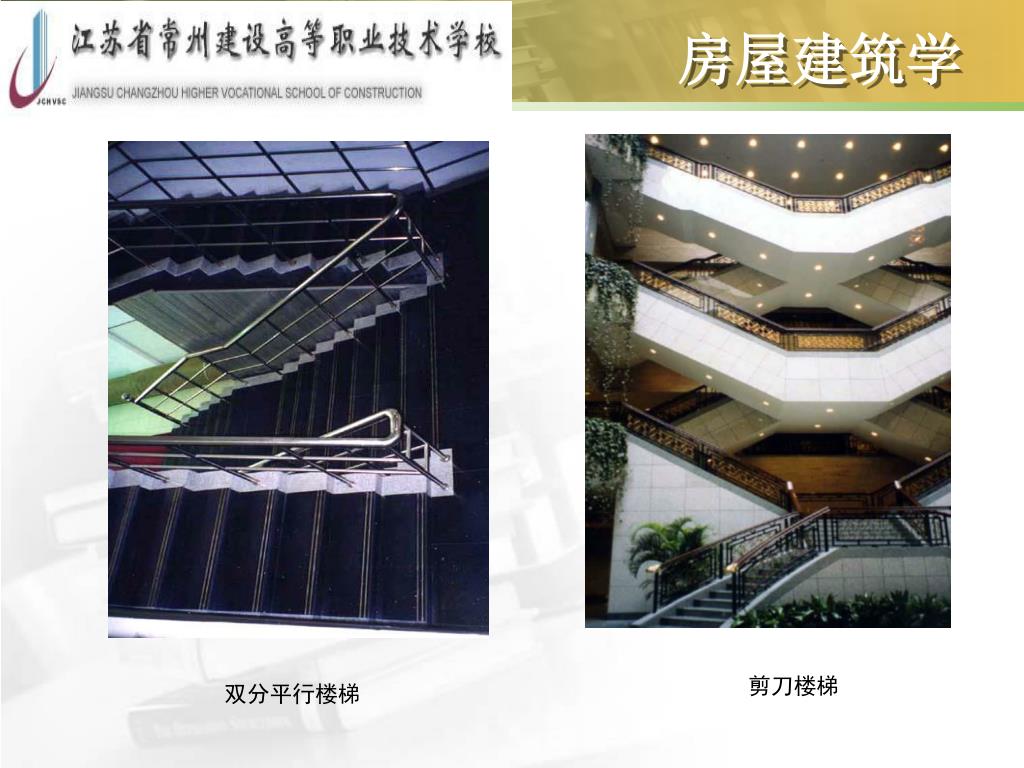

  9. 房屋建筑学 剪刀楼梯 双分平行楼梯

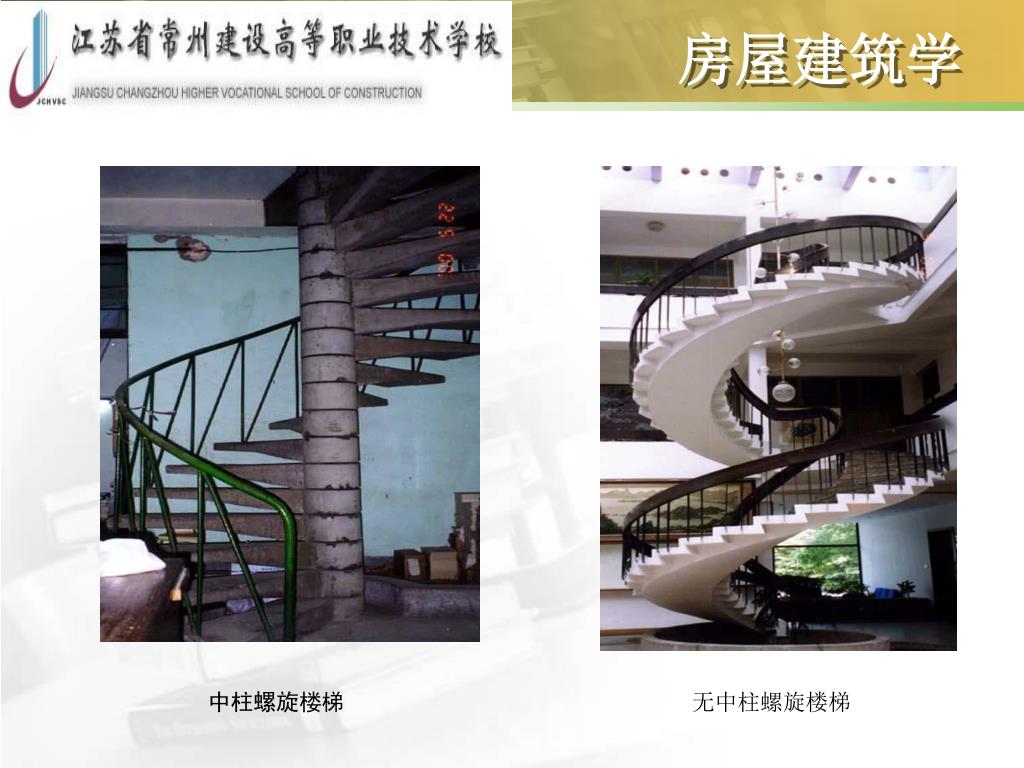

  10. 房屋建筑学 中柱螺旋楼梯 无中柱螺旋楼梯

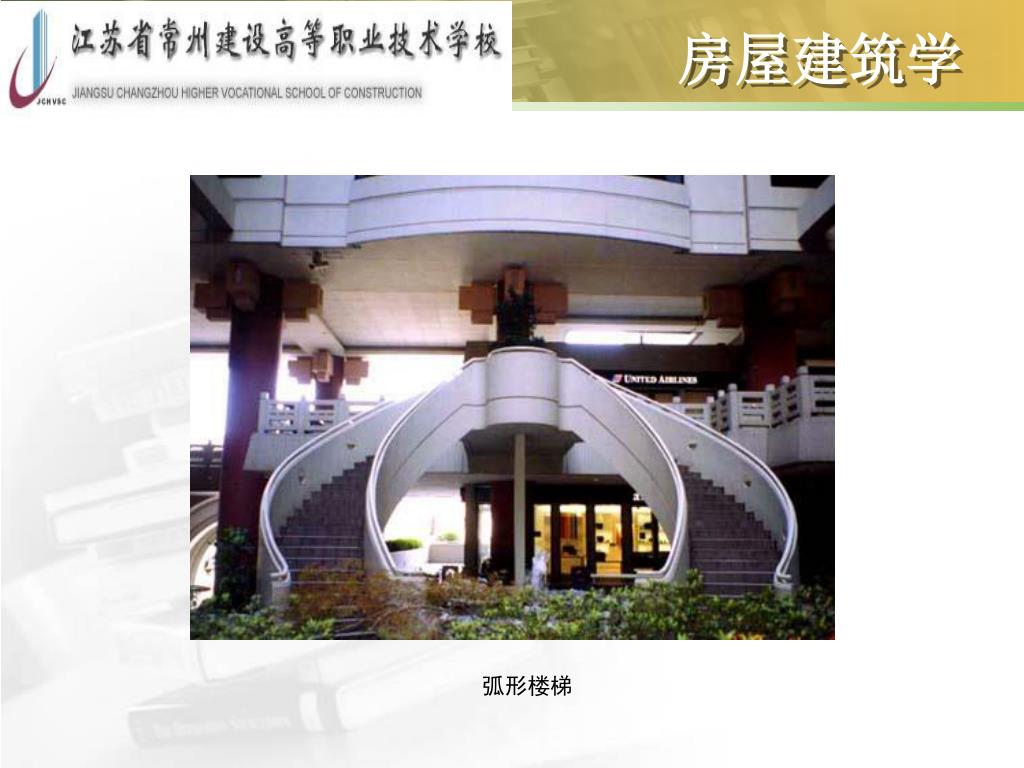

  11. 房屋建筑学 弧形楼梯

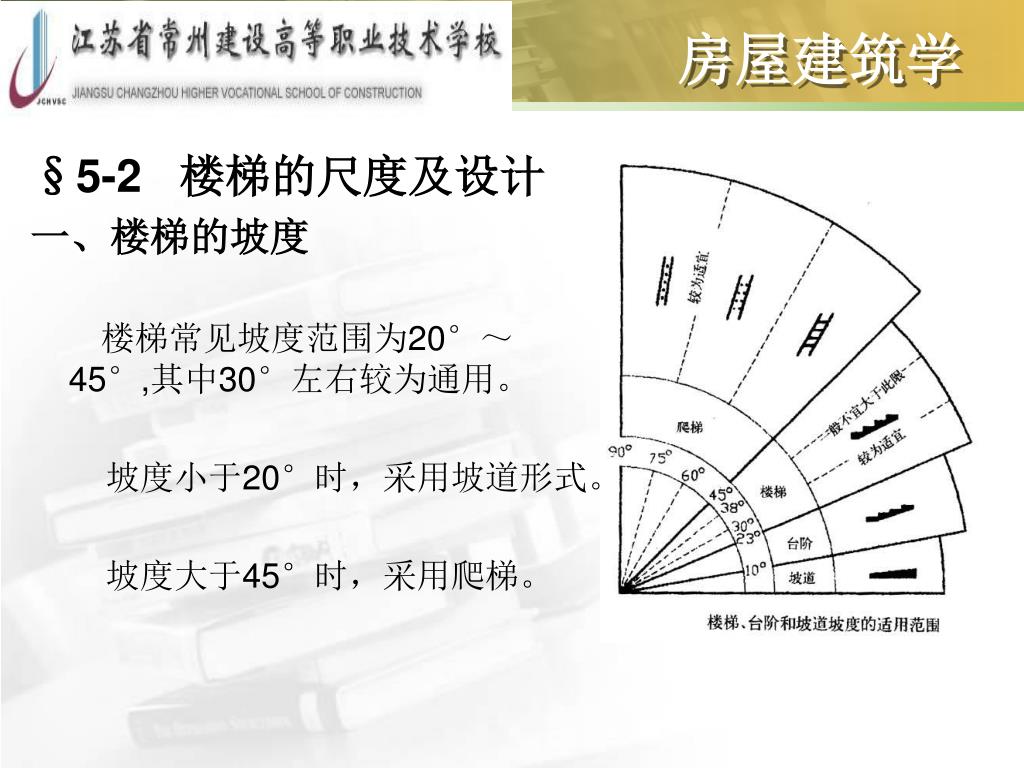

  12. 房屋建筑学 §5-2 楼梯的尺度及设计 一、楼梯的坡度 楼梯常见坡度范围为20°～ 45°,其中30°左右较为通用。 坡度小于20°时，采用坡道形式。 坡度大于45°时，采用爬梯。

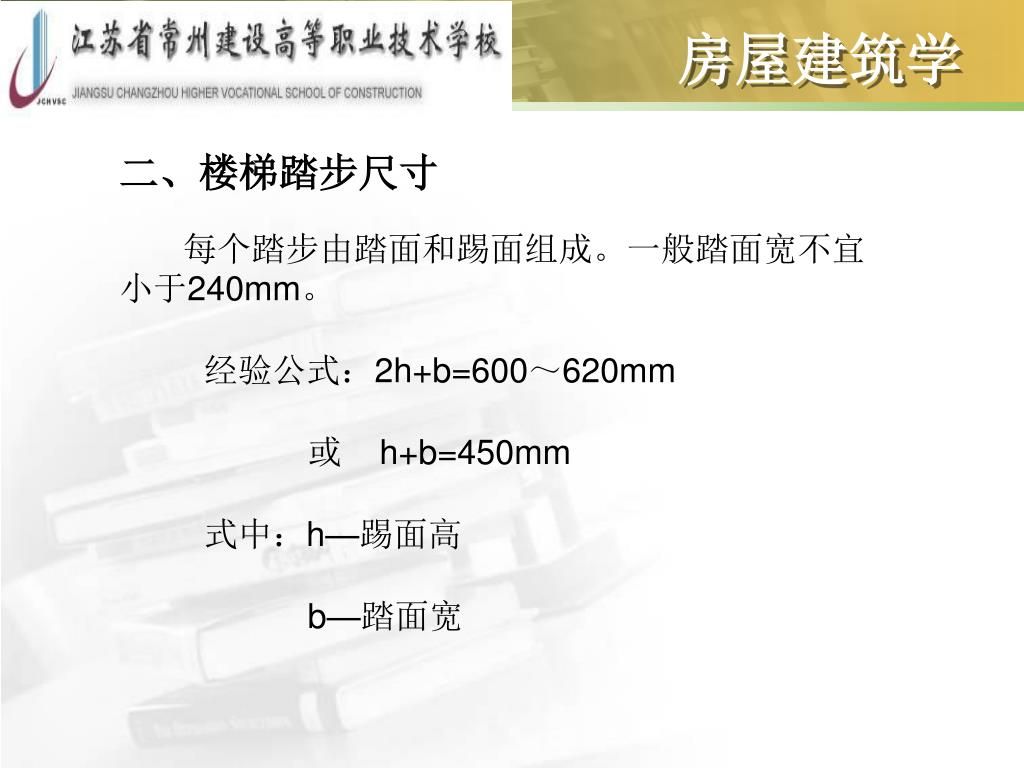

  13. 房屋建筑学 二、楼梯踏步尺寸 每个踏步由踏面和踢面组成。一般踏面宽不宜小于240mm。 经验公式：2h+b=600～620mm 或 h+b=450mm 式中：h—踢面高 b—踏面宽

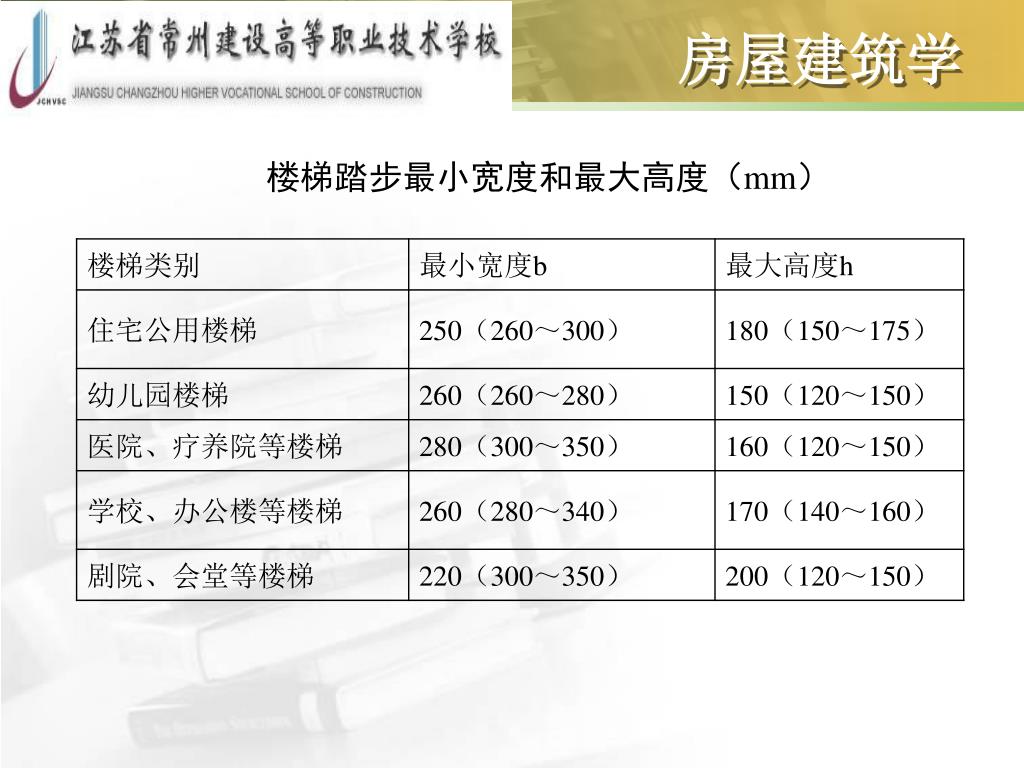

  14. 房屋建筑学 楼梯踏步最小宽度和最大高度（mm）

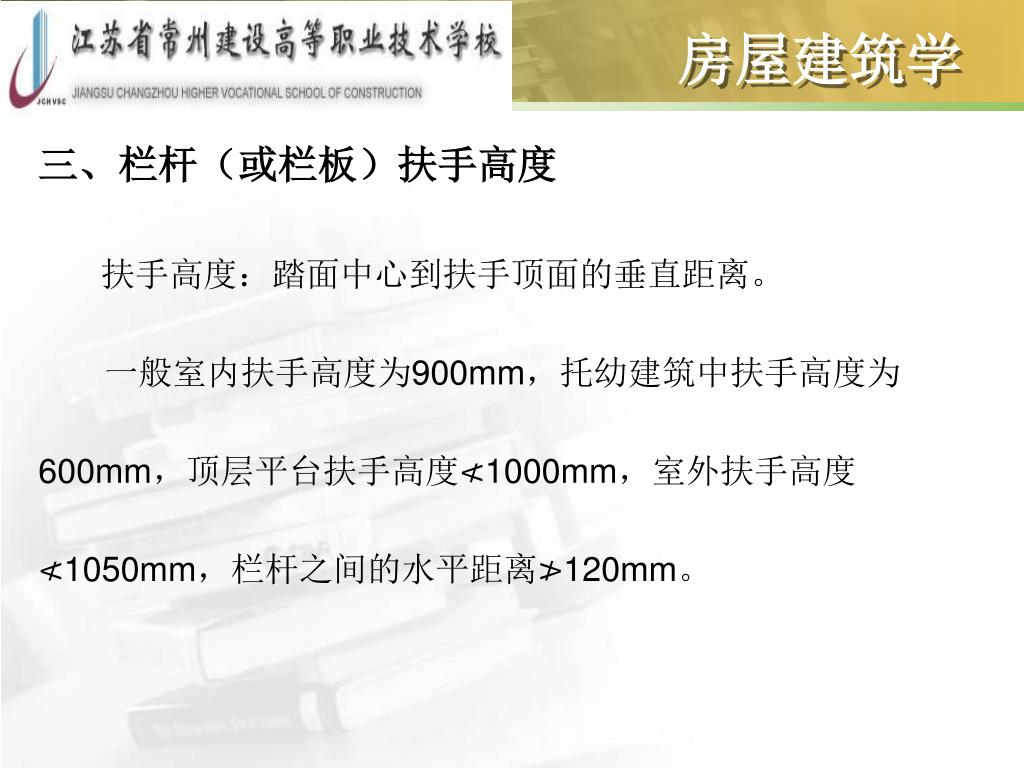

  15. 房屋建筑学 三、栏杆（或栏板）扶手高度 扶手高度：踏面中心到扶手顶面的垂直距离。 一般室内扶手高度为900mm，托幼建筑中扶手高度为 600mm，顶层平台扶手高度≮1000mm，室外扶手高度 ≮1050mm，栏杆之间的水平距离≯120mm。

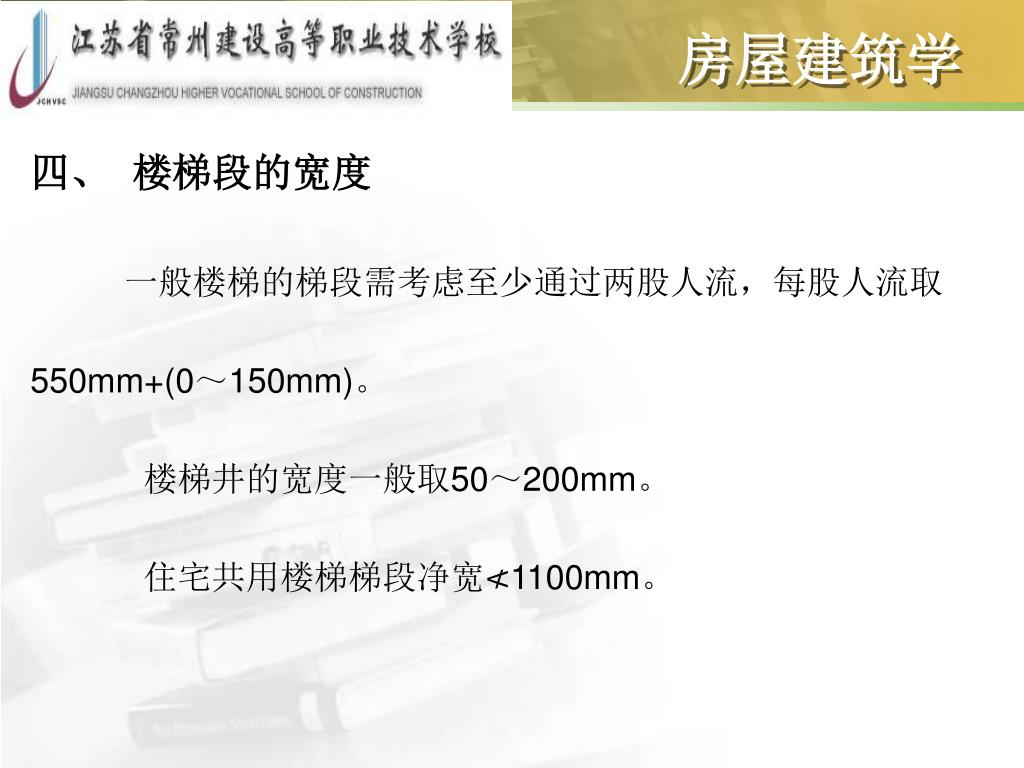

  16. 房屋建筑学 四、 楼梯段的宽度 一般楼梯的梯段需考虑至少通过两股人流，每股人流取 550mm+(0～150mm)。 楼梯井的宽度一般取50～200mm。 住宅共用楼梯梯段净宽≮1100mm。

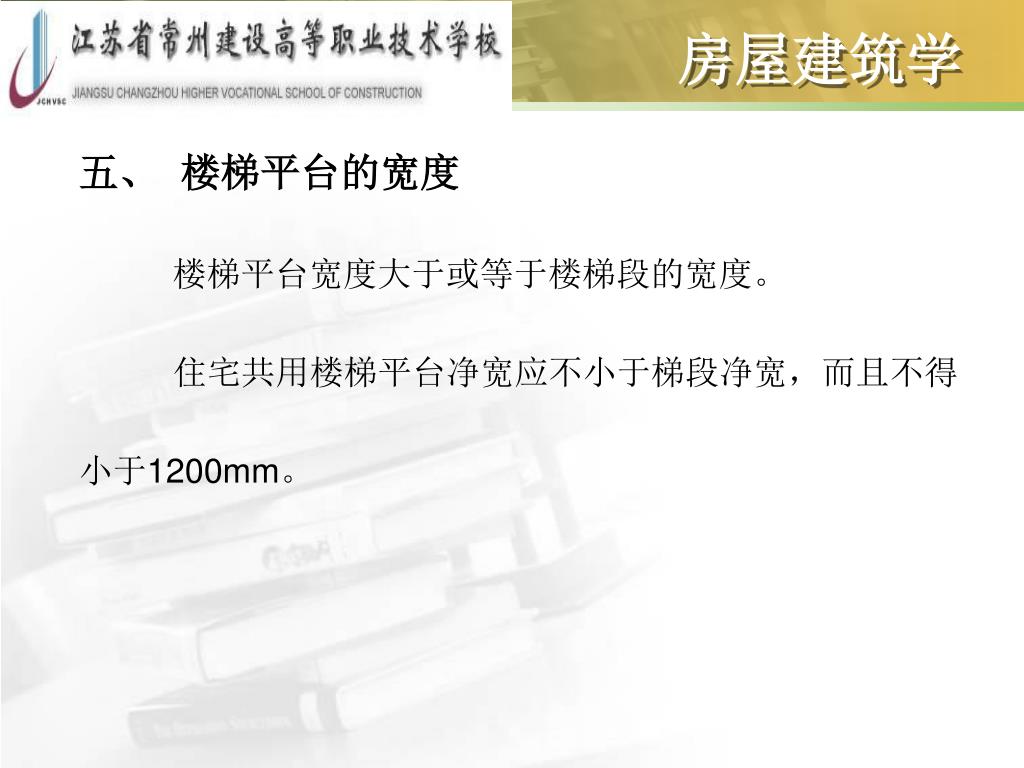

  17. 房屋建筑学 五、 楼梯平台的宽度 楼梯平台宽度大于或等于楼梯段的宽度。 住宅共用楼梯平台净宽应不小于梯段净宽，而且不得 小于1200mm。

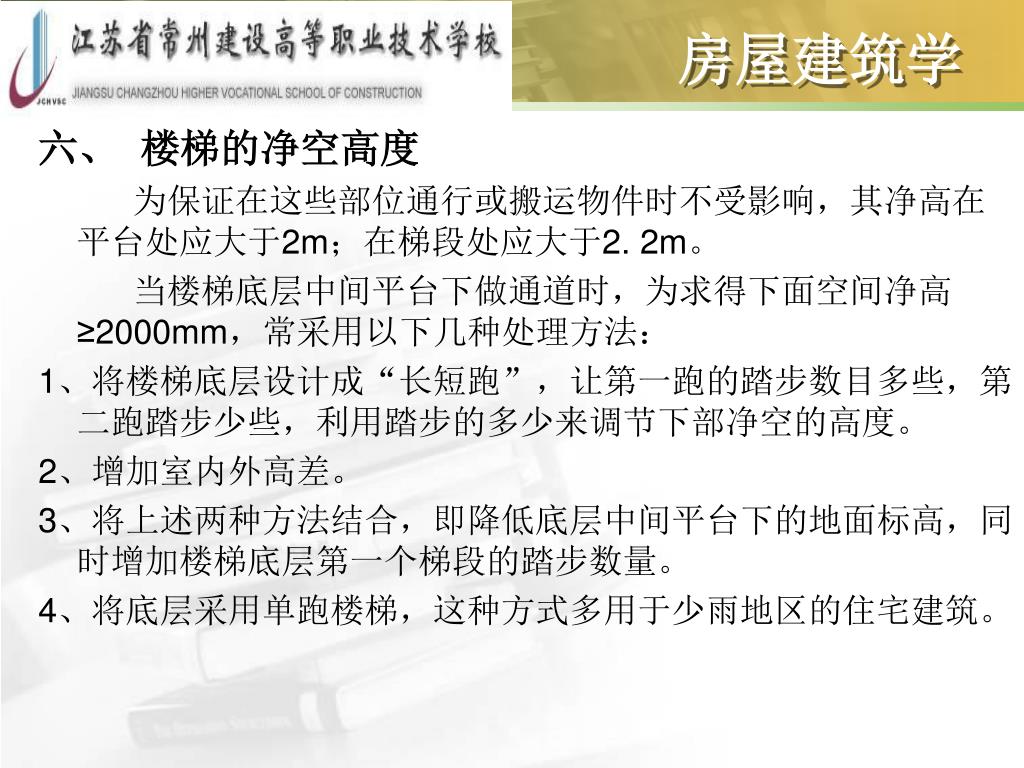

  18. 房屋建筑学 六、 楼梯的净空高度 为保证在这些部位通行或搬运物件时不受影响，其净高在平台处应大于2m；在梯段处应大于2. 2m。 当楼梯底层中间平台下做通道时，为求得下面空间净高≥2000mm，常采用以下几种处理方法： 1、将楼梯底层设计成“长短跑”，让第一跑的踏步数目多些，第二跑踏步少些，利用踏步的多少来调节下部净空的高度。 2、增加室内外高差。 3、将上述两种方法结合，即降低底层中间平台下的地面标高，同时增加楼梯底层第一个梯段的踏步数量。 4、将底层采用单跑楼梯，这种方式多用于少雨地区的住宅建筑。

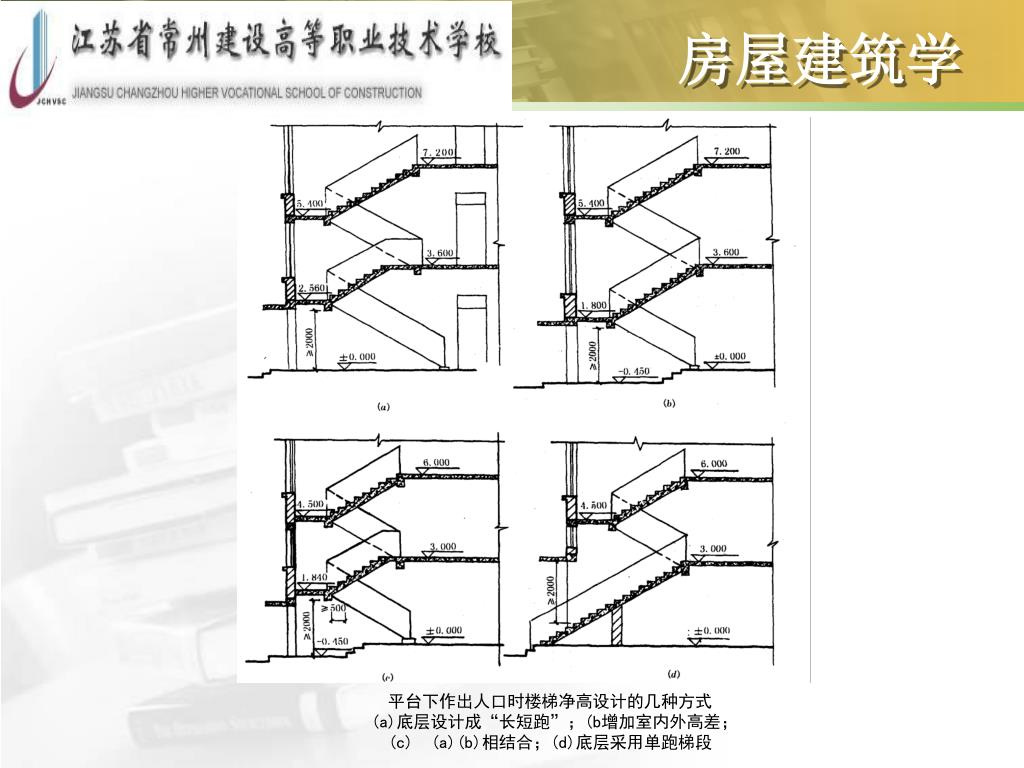

  19. 房屋建筑学 平台下作出人口时楼梯净高设计的几种方式 (a)底层设计成“长短跑”；(b增加室内外高差； (c) (a)(b)相结合；(d)底层采用单跑梯段

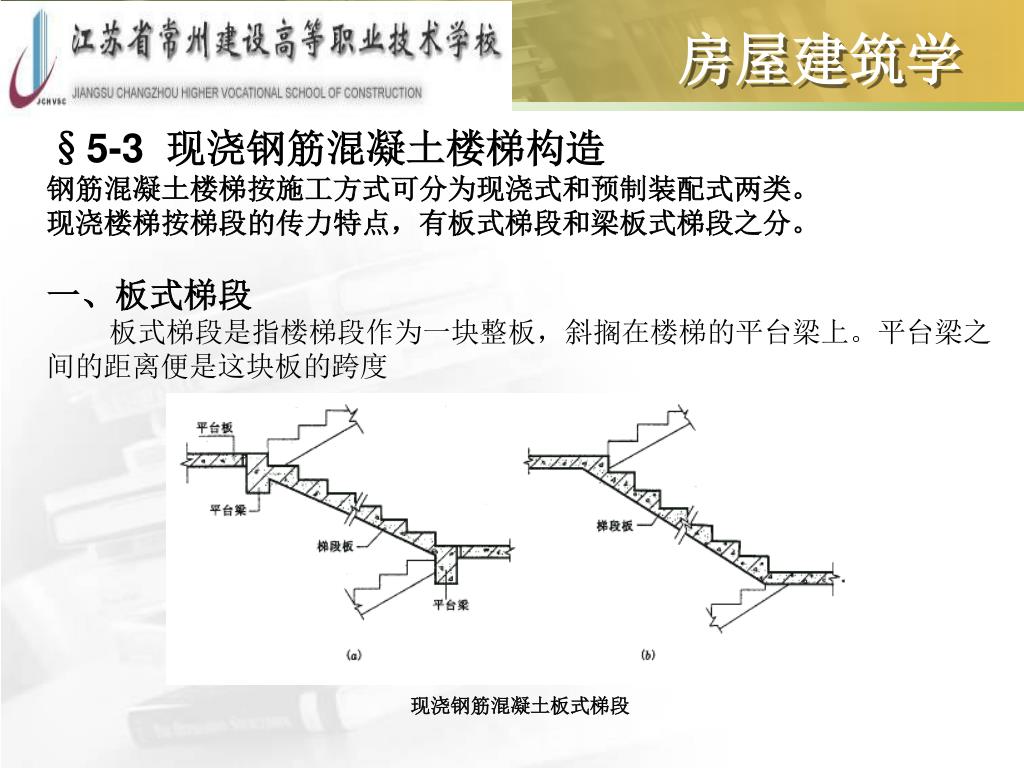

  20. 房屋建筑学 §5-3 现浇钢筋混凝土楼梯构造 钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两类。 现浇楼梯按梯段的传力特点，有板式梯段和梁板式梯段之分。 一、板式梯段 板式梯段是指楼梯段作为一块整板，斜搁在楼梯的平台梁上。平台梁之间的距离便是这块板的跨度 现浇钢筋混凝土板式梯段

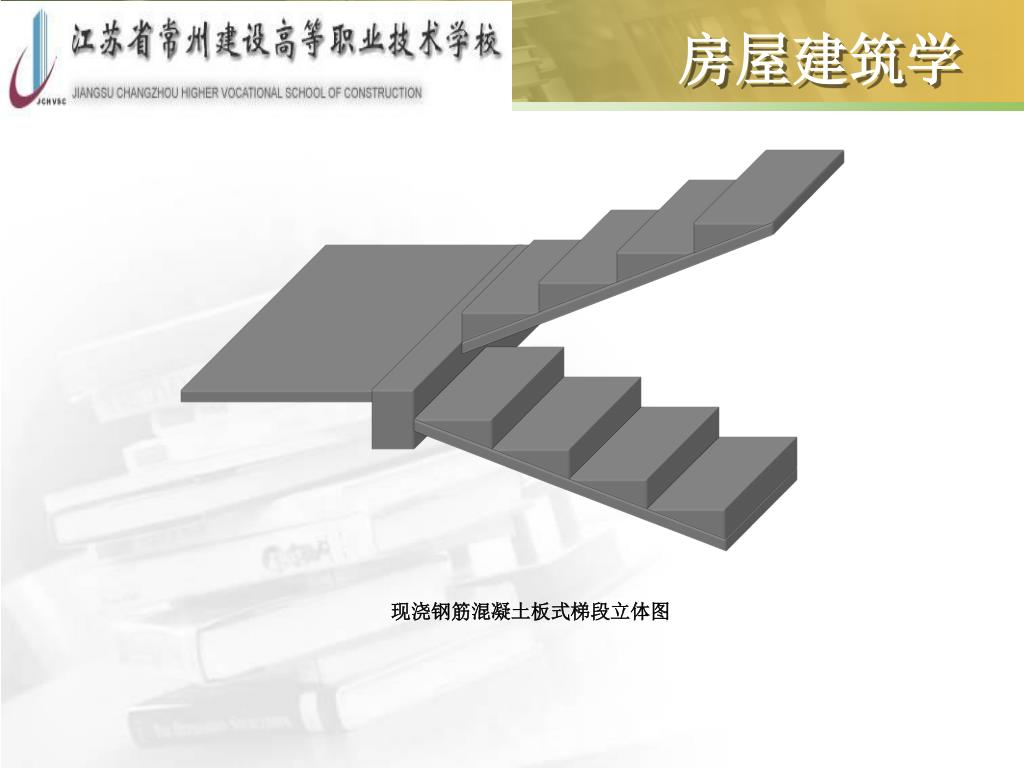

  21. 房屋建筑学 现浇钢筋混凝土板式梯段立体图

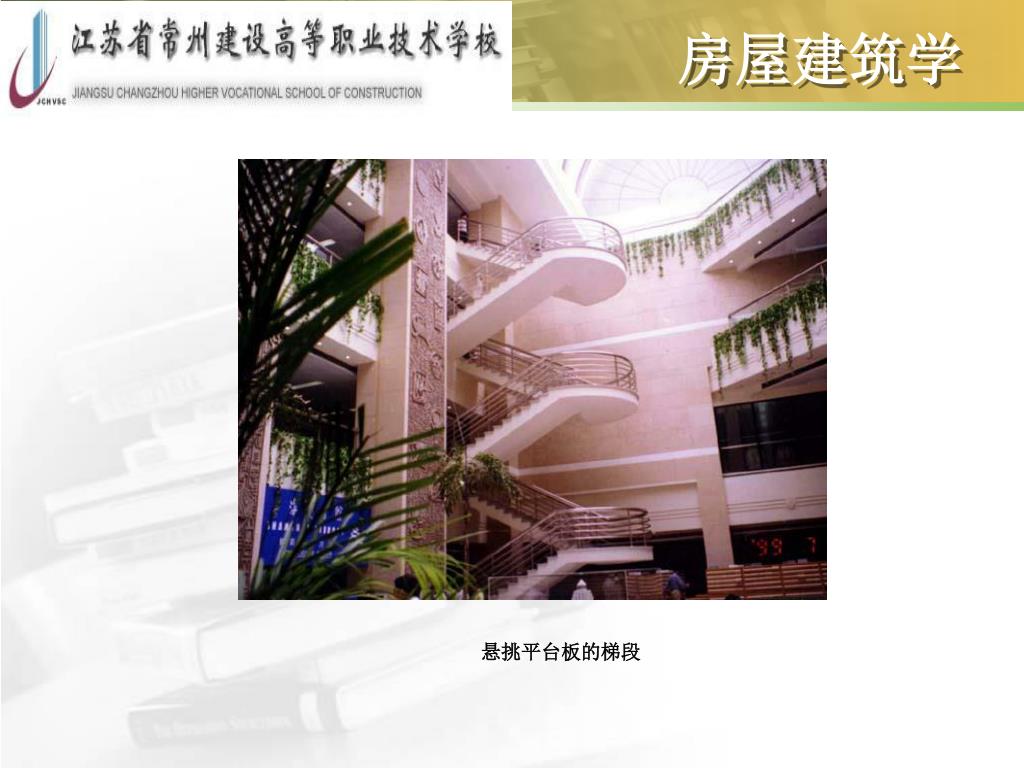

  22. 房屋建筑学 悬挑平台板的梯段

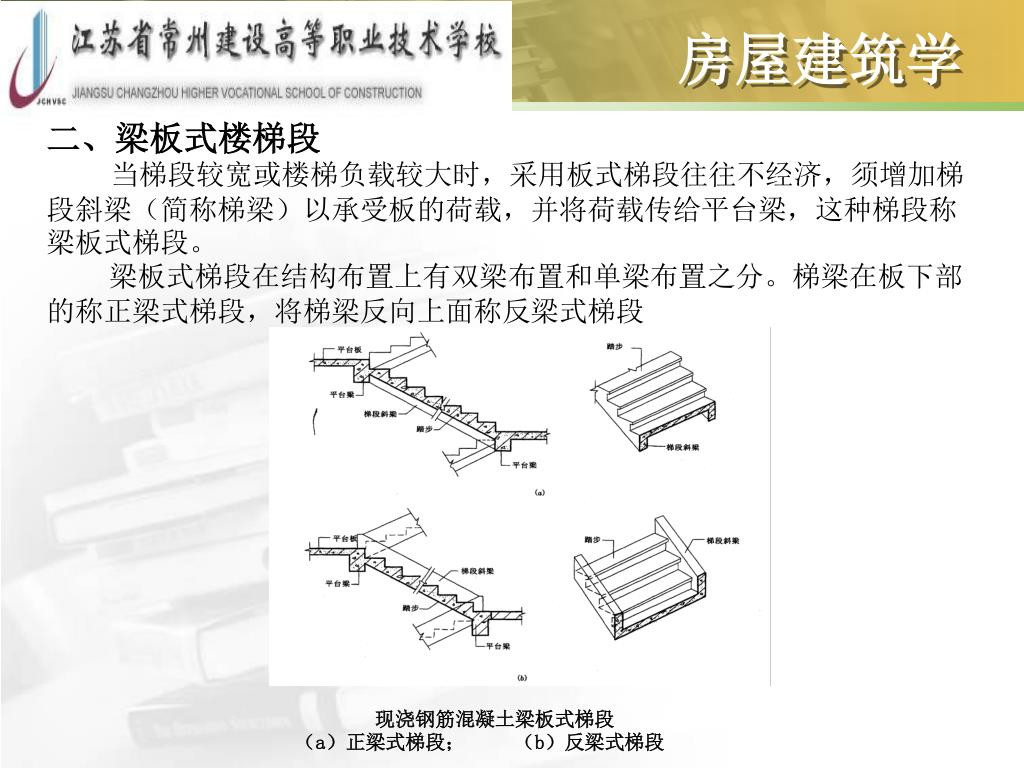

  23. 房屋建筑学 二、梁板式楼梯段 当梯段较宽或楼梯负载较大时，采用板式梯段往往不经济，须增加梯段斜梁（简称梯梁）以承受板的荷载，并将荷载传给平台梁，这种梯段称梁板式梯段。 梁板式梯段在结构布置上有双梁布置和单梁布置之分。梯梁在板下部的称正梁式梯段，将梯梁反向上面称反梁式梯段 现浇钢筋混凝土梁板式梯段 （a）正梁式梯段； （b）反梁式梯段

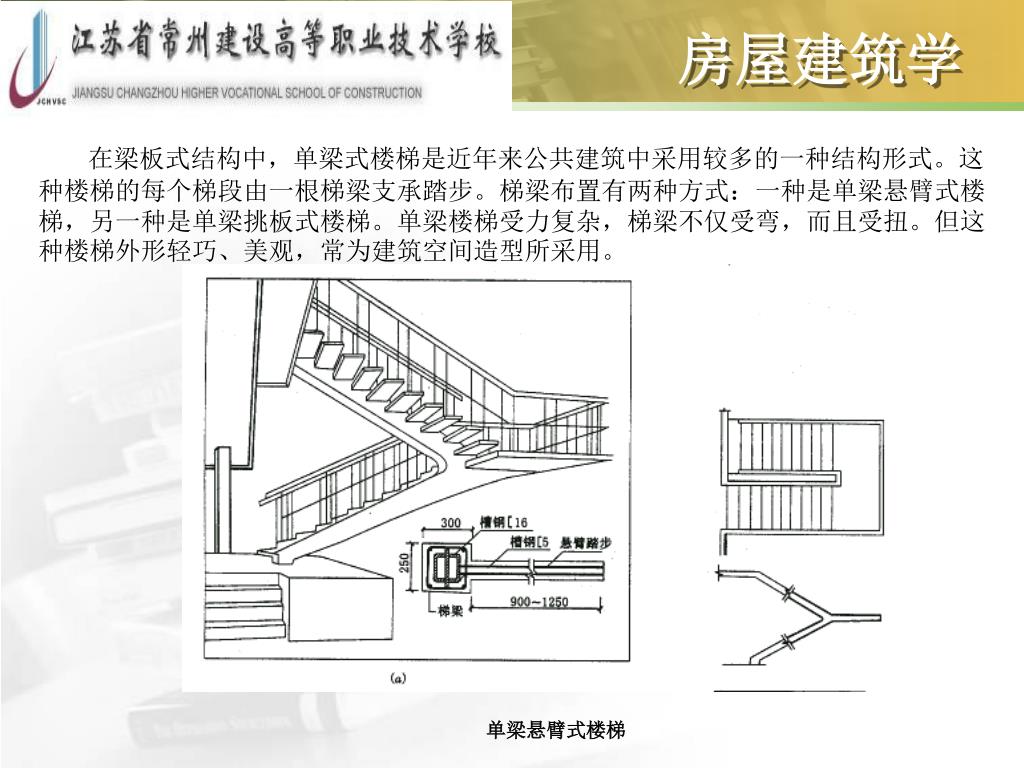

  24. 房屋建筑学 在梁板式结构中，单梁式楼梯是近年来公共建筑中采用较多的一种结构形式。这种楼梯的每个梯段由一根梯梁支承踏步。梯梁布置有两种方式：一种是单梁悬臂式楼梯，另一种是单梁挑板式楼梯。单梁楼梯受力复杂，梯梁不仅受弯，而且受扭。但这种楼梯外形轻巧、美观，常为建筑空间造型所采用。 单梁悬臂式楼梯

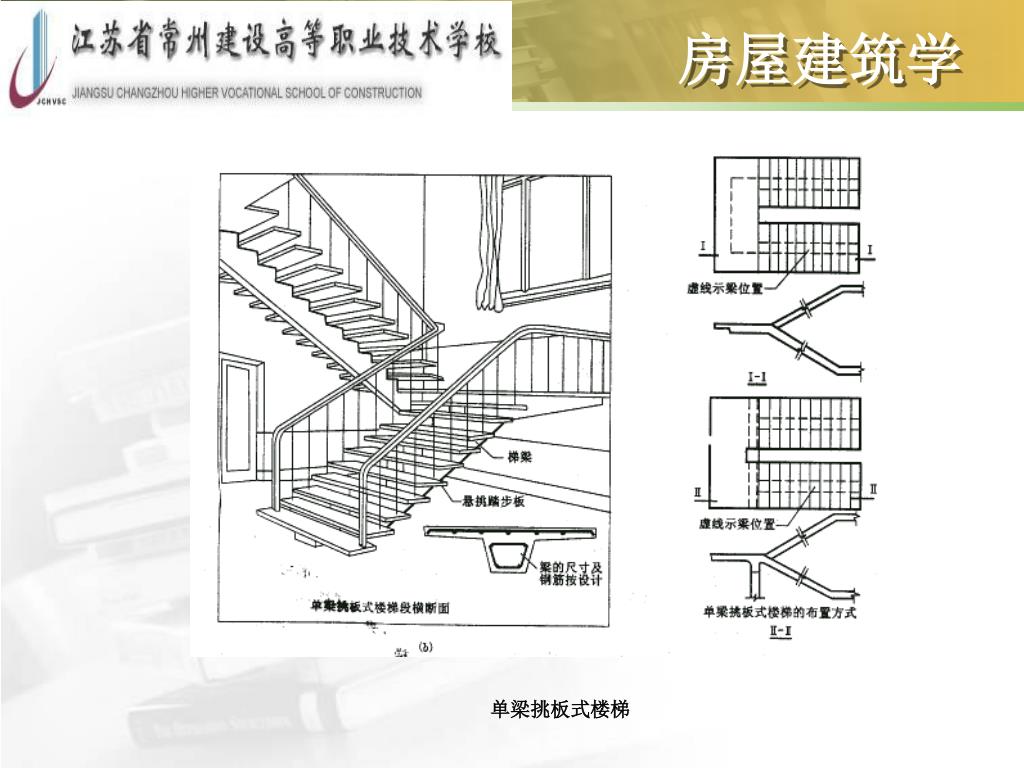

  25. 房屋建筑学 单梁挑板式楼梯

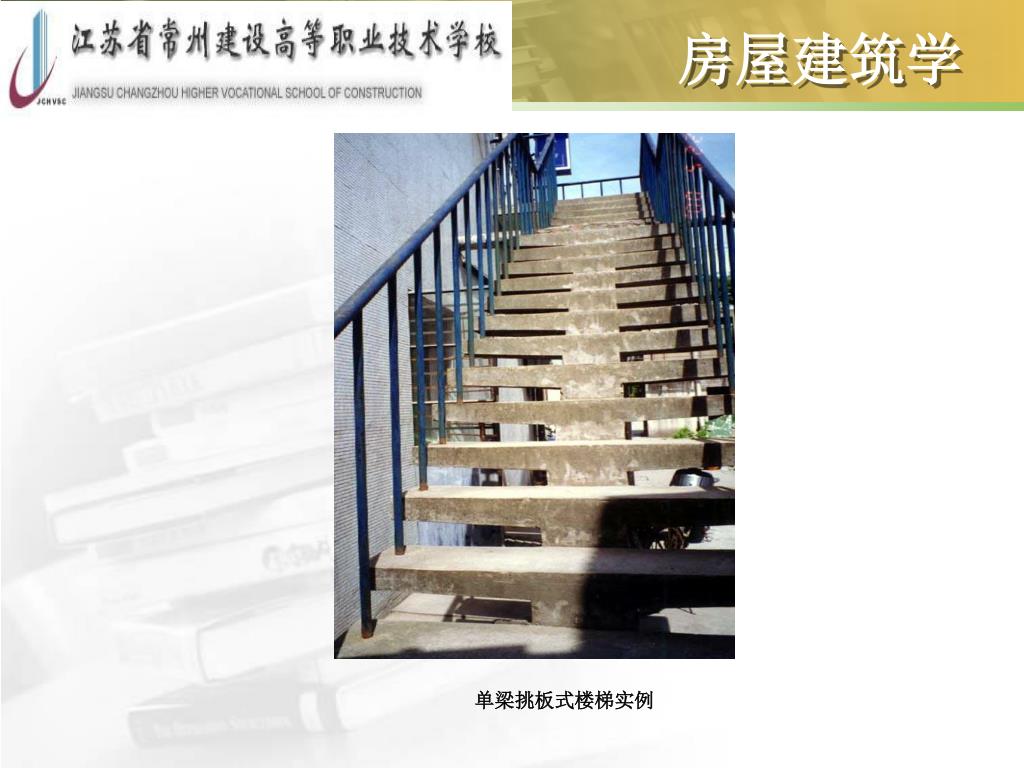

  26. 房屋建筑学 单梁挑板式楼梯实例

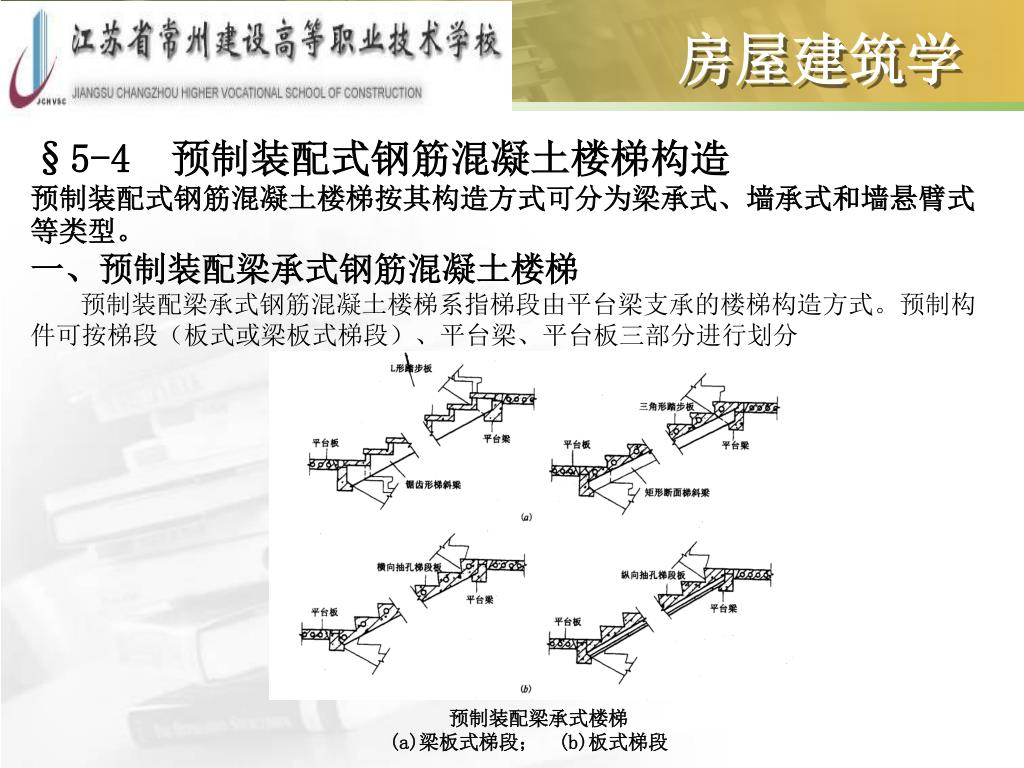

  27. 房屋建筑学 §5-4 预制装配式钢筋混凝土楼梯构造 预制装配式钢筋混凝土楼梯按其构造方式可分为梁承式、墙承式和墙悬臂式等类型。 一、预制装配梁承式钢筋混凝土楼梯 预制装配梁承式钢筋混凝土楼梯系指梯段由平台梁支承的楼梯构造方式。预制构件可按梯段（板式或梁板式梯段）、平台梁、平台板三部分进行划分 预制装配梁承式楼梯 (a)梁板式梯段； (b)板式梯段

  28. 房屋建筑学 二、预制装配墙承式钢筋混凝土楼梯 预制装配墙承式钢筋混凝土楼梯系指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。 这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上下人流易相撞。通常在中间墙上开设观察口，以使上下人流视线流通。也可将中间墙两端靠平台部分局部收进，以使空间通透，有利于改善视线和搬运家具物品。但这种方式对抗震不利，施工也较麻烦。 墙承式钢筋混凝土楼梯

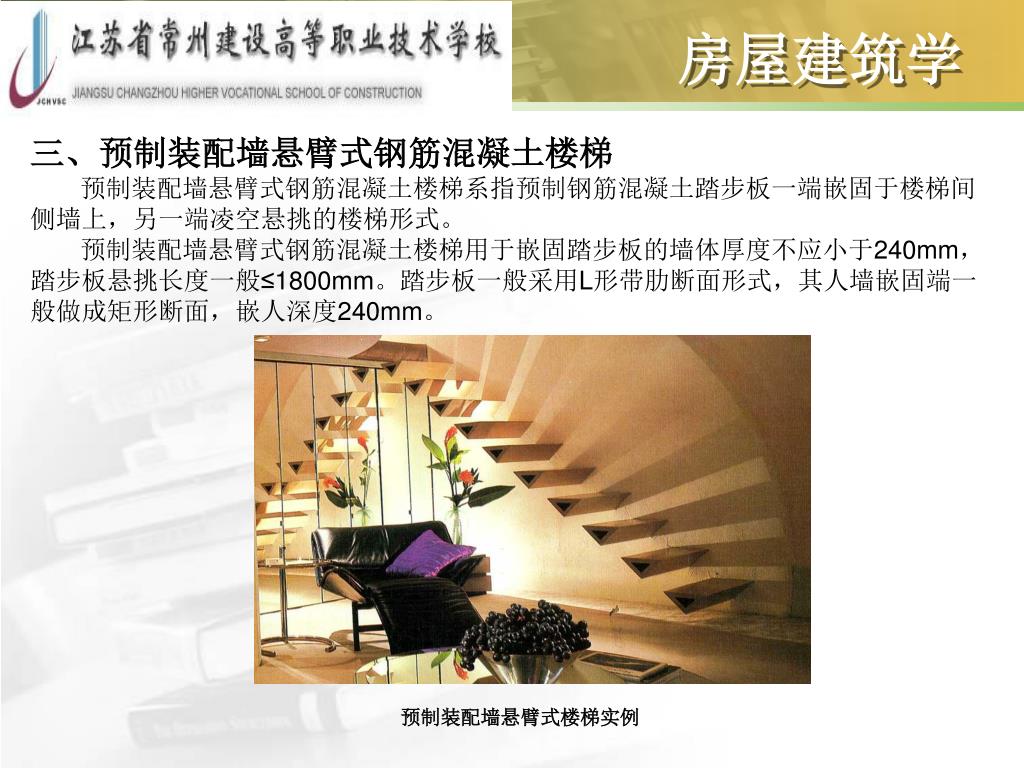

  29. 房屋建筑学 三、预制装配墙悬臂式钢筋混凝土楼梯 预制装配墙悬臂式钢筋混凝土楼梯系指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌空悬挑的楼梯形式。 预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240mm，踏步板悬挑长度一般≤1800mm。踏步板一般采用L形带肋断面形式，其人墙嵌固端一般做成矩形断面，嵌人深度240mm。 预制装配墙悬臂式楼梯实例

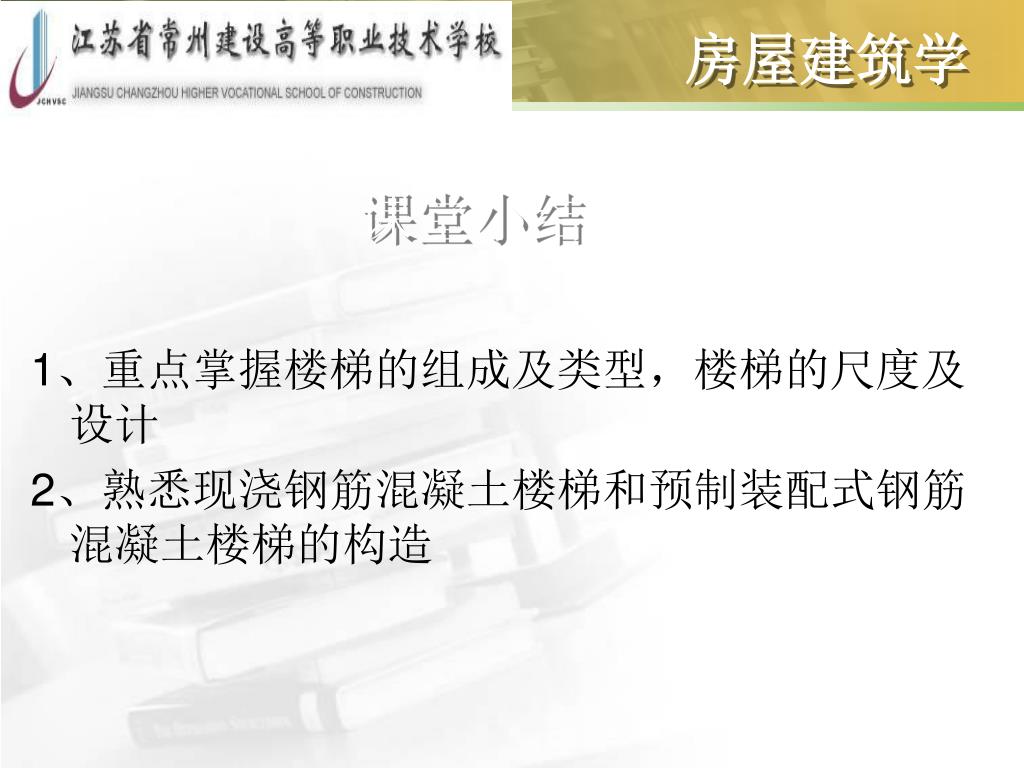

  30. 房屋建筑学 1、重点掌握楼梯的组成及类型，楼梯的尺度及设计 2、熟悉现浇钢筋混凝土楼梯和预制装配式钢筋混凝土楼梯的构造 课堂小结

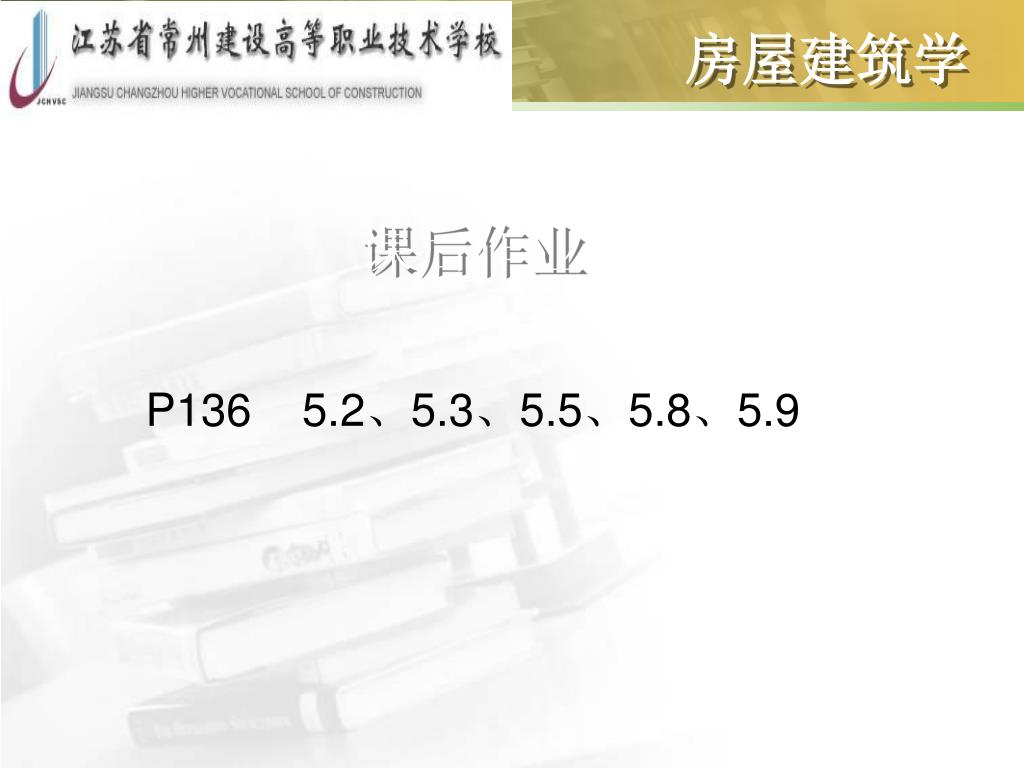

  31. 房屋建筑学 P136 5.2、5.3、5.5、5.8、5.9 课后作业
