Geodézia Szögmérés és iránysorozat mérés teodolittal Készítette: Gáti László
Teodolit A teodolit Szögmérő műszer, amellyel egy adott pontból tetszőleges más pontok felé menő irányok egymással bezárt szögét tudjuk megmérni, ill. egy alapiránytól megadott tetszőleges nagyságú szögértékeket tudunk kitűzni. A tetszőleges nagyságú szögek mérése azért lehetséges, mert az irányzó távcső egyidejűleg elforgatható egy, a méréskor vízszintes helyzetű fekvőtengely és egy függőleges állótengely körül. A szögelfordulás mértéke egy vízszintes és egy függőleges helyzetű körosztáson olvasható le, így a térbeli szögek vízszintes, ill. függőleges síkú vetületeit tudjuk méréseinkkel meghatározni.
A pontraálláslépései • 1.lépés Műszerlábat megkőzelítőleg vízszintes felülettel felállítjuk a geodéziai pont fölött 5-8 cm körül, úgy ,hogy annak fejezete vízszintes legyen. A műszerlábra felhelyezzük a műszert és a köldökcsavarral rögzitjük. • 2.lépés Belenézünk az optikai vetítőbe, majd a talpcsavarok segítségével pont fölé visszük az optikai vetítő jelét. • 3.lépés A műszerlábak hosszának változtatásával beállítjuk a szelencés libellát. • 4.lépés Az állótengely függőlegesítése: • 5.lépés Az optikai vetítőbe nézzünk és ellenőrizzük, hogy az optikai vetítő jele rajta maradt e a ponton. (1 mm-es hiba lehetséges)Ha ez teljesül: a műszer mérés kész, vagyis az állótengely függőleges, és meghosszabbítása átmegy a geodéziai ponton. Ha ez nem teljesül: a műszer köldökcsavarját kioldjuk, belenézünk az optikai vetítőbe és jelét csavarásmentesen rátoljuk a pontra. • 6.lépés Visszamegyünk a 4.lépésre.
Az állótengely függőlegesítése • Lépésről-lépésre: • Az első főirányba fordítjuk a műszert. Tetszőleges két talpcsavarral középre állítjuk az alhidádé libellát. • Az alhidádét 180 fokkal elforgatjuk. Megvizsgáljuk, hogy a buborék milyen irányba és mennyivel tér ki, ha van eltérés, akkor ennek a felét állítjuk be az előbb használt két talpcsavarral. • 90 fokkal elforgatjuk a műszert a második főirányba, és a 3. , eddig nem használt talpcsavarral beállítjuk a fél kitéréses helyzetet.Végül következik az ellenőrzés: bárhová forgatjuk a műszert, a buboréknak középen kell lennie.

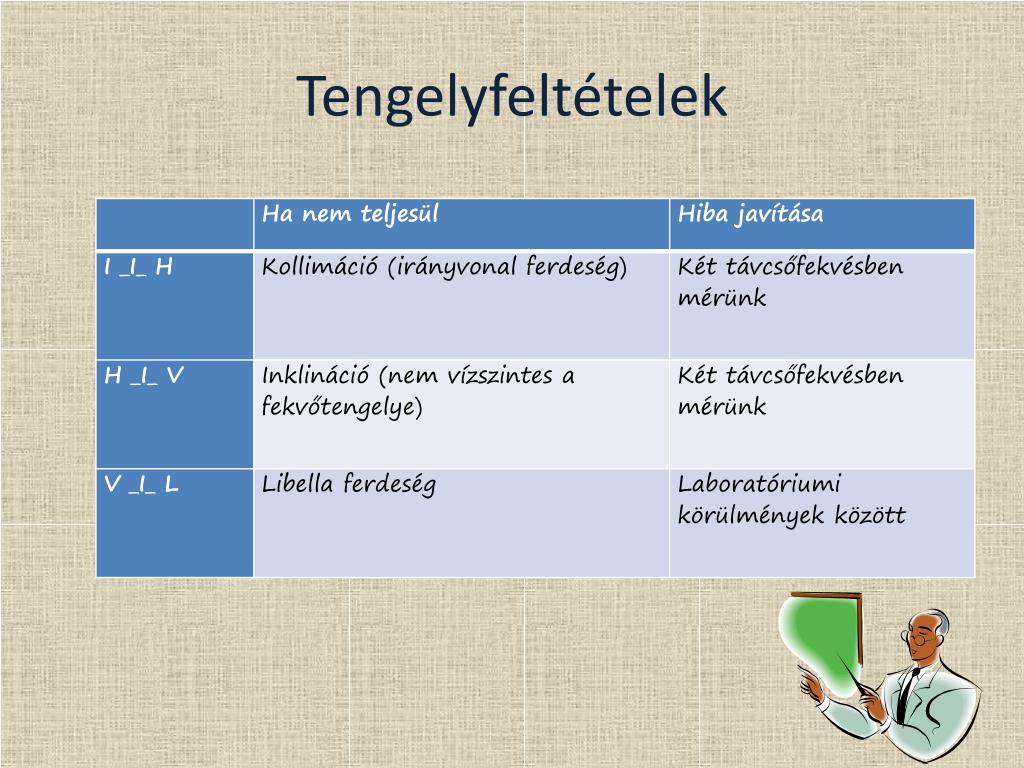

Teodolit tengelyei • V: vertikális vagy állótengely • H : horizontális vagy fekvőtengely • I : a távcső irányvonala • L : alhidádé libella vagy nyereg libella tengelye
Skálás Mikroszkóp Pontossága: 6”
Optikai mikrométer Pontossága: 6”
Koincidencia mikroszkóp Pontossága: 1’
