PictureTel 디지털 영상회의 시스템

1. PictureTel 디지털 영상회의 시스템 PictureTel Corporation, Korea http://www.pictel.co.kr

2. 제안의 배경 • 업무를 하는 사람들은 일반적으로 만나서 의견을 공유하며 공동으로 업무를 진행하여야 합니다. • 그러나 실제로는 한 곳에서 만나서 업무를 진행하여야 하는 사람들이 지역적으로 여기 저기에 서로 떨어져 업무하고 있습니다. • 이러한 사람들이 서로 만나서 정보를 공유토록 하기 위한 공간을 제공하는 방법은 여러 가지가 있습니다. • 화상회의 시스템은 이러한 방법 중 가장 빠르고 가장 능률적인 방법을 제공합니다. • 따라서 가장 저렴한 경비로, 가장 신속하고 정확한 결론, 보다 생산성이 뛰어난 업무환경을 구축함으로 경쟁력 확보에 크게 기여하고 있습니다. • 본 제안이 귀사의 업무에 큰 기여가 되기를 바랍니다.

3. 장비도입 목적(영상정보화) • 정보의 정확하고 신속한 전달 • 발생한 정보를 즉시 전달함으로 생생하고 정확한 정보교환가능 • 각지에 흩어져 있는 사업장간 신속하게 정보를 교환 • 정보취득의 효율성 극대화 • 문서와 사물 혹은 상대방을 실제로 보면서 실시간 통화. • 사무실의 모든 자료를 즉시 이용하여 폭 넓은 회의진행. • 동시, 다지점 회의기능 채용 시, 1:1로 접속하는 경우에 비하여 n배 효과제고. • 출장경비의 극소화 • 현장, 지역사업장 등에 출장의 기회가 대폭 감소함으로 관련경비 및 시간절감. • 회의 참여기회 확대 • 원격지 사무소와 여러 사람이 동시에 혹은 개별적으로 접근이 용이함으로 보다 풍부한 의견교환과 대화가 가능. • 경비절감, 시간절감, 효율 극대화를 구현하는 선진업무구조를 확보함으로 대내.외적 경쟁력 확보.

4. 제안회사 PictureTel International Corporation Korea

5. PictureTel 일반사항 • 회사명 : PictureTel International Corporation • 설립시기 : 1984년 미국에서 설립 • 매출규모 : 연간 평균 4억불 • 시장점유율 : 세계시장 약 53%, 1위 (Group+Desktop, Source: Dataquest) • 업무분야: • 화상회의시스템 • 원격진료시스템 • 원격교육시스템 • VOD 및 Streaming Video • 영상관련 접속서비스 • 영상 솔루션 설계제안 및 구축

6. PictureTel Achievements • PC 매거진으로부터 최고의 영상통신 데스크탑으로 Editor’s Choice 수상 및 PC Computing 매거진의 MVP로 선정(1997년 11월, 1995년 4월)등 수상경력 다수. • 일본 NTT의 Phoenix project개발 및 ISDN기반의 PC 형 영상단말기 본격공급개시- 1996년 3월 • PictureTel Live50모델, PC매거진 1995년 최고의 상품으로 선정. • PictureTel Live50, 최우수 화상단말 선정 - 1995년 10월 TelCon XIV. • PictureTel LiveShare Plus(문서공유)Software Digest Award - 1995년8월 • PictureTel: 포츈지에 미국 100대 고속성장기업으로 선정 - 1995년 • 세계최고의 화상 동시다중접속시스템 구축, 뉴욕의 Hudson Theater, 전 세계 50개 지역 동시접속 - 1995년 4월 • Microsoft Windows상의 Data-conferencing등 공동기술개발 협약-1995년 3월 • ISO-9002인증획득-1993년 3월 • 화상통신기술 관련 27개의 특허권보유 및 20개의 기술 특허출원 중(대부분의 특허는 국제표준으로 채택. H.224 및 H.282 외 다수) • IMTC(International Multimedia Teleconferencing Consortium, 구 CATS)설립멤버

7. 69707 70,000 PictureTel VTEL 60,000 Tandberg Polycom 50,000 Sony Intel 40,000 26831 22302 30,000 13046 9007 20,000 4675 10,000 0 Source - Telespan Group Systems 시장점유율(합계수량)

8. PictureTel Korea • PictureTel 한국지사 : • 1996년 3월 설립, 서울 삼성동 169-1 • 대한기독교서회빌딩 1층 (02-553-2025) • 업무실적 • 행자부 국무영상회의, 국방부, 기상청, KOTRA, 증권전산원, 서울시청, 경북도청, 전남교육청, 통계청외 • SK이동통신, 삼성전자, 아남반도체, 한국통신, 삼보컴퓨터, 포스데이타외 • 서울대학교, 경희대학교, 연세대학교, 아주대학교, 부산대학교, 전남대학교, 원광대학교, 순천대학교, 이화여대 외 • 국민은행, 외환은행, 주택은행, 대한생명, 쌍용투자증권 외 다수 • 시장점유율 : 국내시장의 약 50%

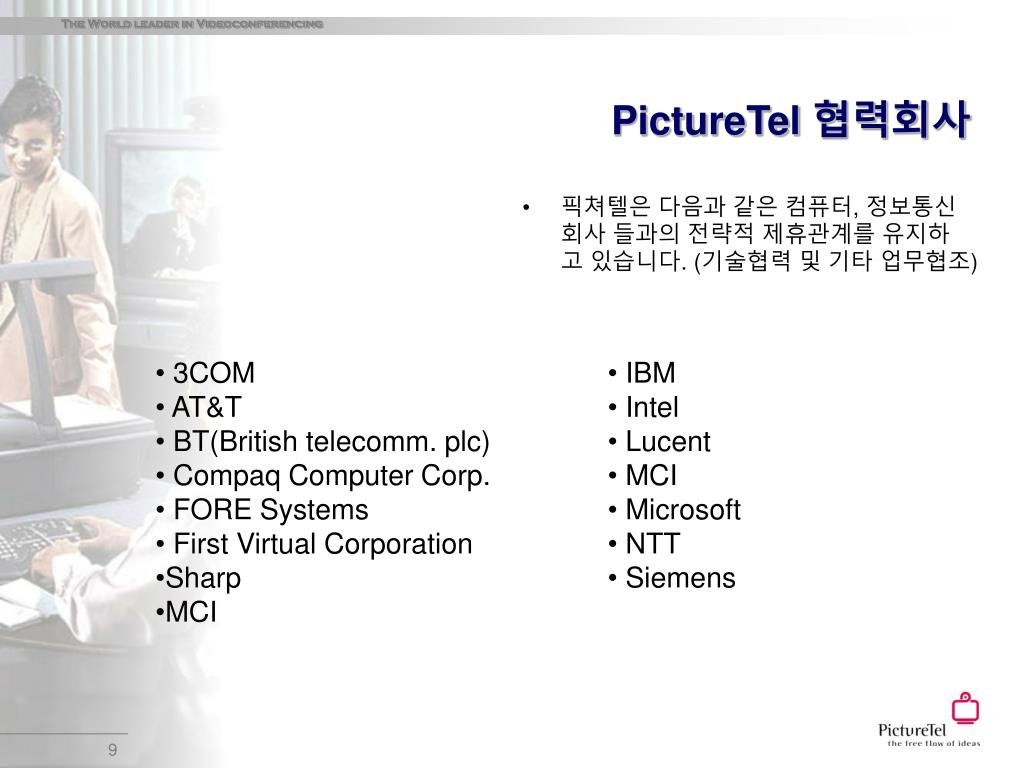

9. PictureTel 협력회사 • 픽쳐텔은 다음과 같은 컴퓨터, 정보통신회사 들과의 전략적 제휴관계를 유지하고 있습니다. (기술협력 및 기타 업무협조) • 3COM • AT&T • BT(British telecomm. plc) • Compaq Computer Corp. • FORE Systems • First Virtual Corporation • Sharp • MCI • IBM • Intel • Lucent • MCI • Microsoft • NTT • Siemens

10. 업무내용 • 화상통신 장비의 제조, 판매 및 화상통신 종합솔루션 제공. • 제품군 • 개인용 Desktop system • PictureTel550 • LiveLAN • 임원용 혹은 3 ~ 4인용 소형 system • PictureTel 760 • 5인 이상 Group system • PictureTel 960/970 • Venue 2000 model 50, model 30 • 다자간 회의 서버(MCU) • Prism • Montage 시리즈 • MGC-100 • PictureTel 330(S/W for Windows NT4.0) • 영상/음성 Streaming Solutions • PictureTel StarCast: IP 방송프로그램 • e-Video Solutions: 교육 및 설문조사 응용프로그램 • StarWorks: VOD S/W

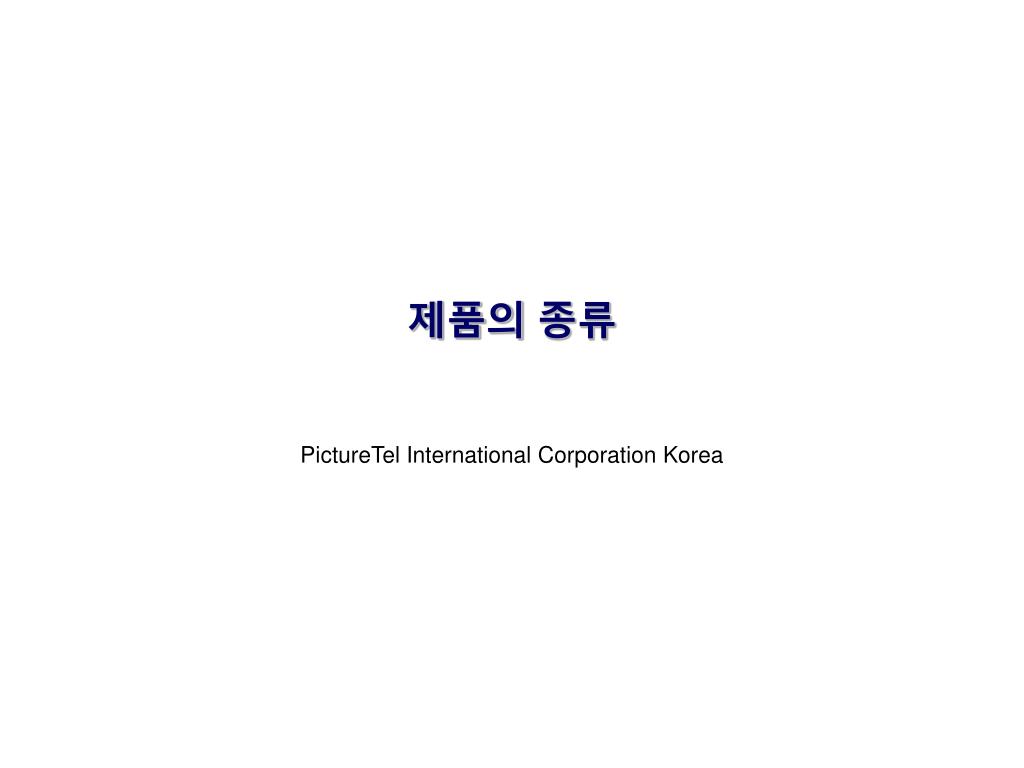

11. 제품의 종류 PictureTel International Corporation Korea

12. PictureTel 550 • PictureTel 차세대 데스크탑 시스템 • Windows 95/98/Windows NT/2000 • 국제표준 : H.320, H.323, T.120(NetMeeting) • ISDN BRI(128Kbps) • ISDN Tri-BRI(384Kbps) : 30fps 가능(옵션) • H.320 및 H.323(LAN)에서 H.263지원(고화질 모드) 및 384Kbps지원 • 고성능 카메라 : World Cam 채용 • 화상회의용 별도 프로세서 채용으로 PC에 영향을 최소화 • FORE Systems의 Native ATM 지원(H.323) • PT716오디오지원 • 구성: • CODEC 보드, 카메라, 스피커/마이크, 소프트웨어 및 매뉴얼

13. PictureTel-760(XL) • 6~12인용(혹은 임원실용) Compact화상회의 시스템 • CODEC, Camera, Mic, ISDN I/F 일체형 • 국제표준 준수: H.320(H.261 및 H.263), T.120 • ISDN BRI(128Kbps), Tri-BRI(384kbps) • V.35 접속가능(PT235) • IP 인터페이스 제공(LAN/WAN) • Web-browser control • 음성감지 카메라 자동추적 • 전 기능 무선리모콘 채용 등, 사용자 위주의 디자인 • 이동이 용이하며 설치 및 사용 초간편

14. Venue2000 • 10,20 ~ 인용 경제형 그룹 시스템 • 국제표준 준수(ITU-T) • 통신방식: H.320, H.323(PT210 채용 시) • 영상부호화: H.261 및 H.263 • 음성부호화: G.711, G.722, G.724, G.728 및 PT724 • 문서회의: T.120 • ISDN BRI(2B+D, 128Kbps) 기본. • V.35/RS366,E1/T1, LAN(pt-210), ISDN Tri-BRI • 30fps지원 • PT80 ACP(Auto Camera Positioning, 3차원 음성추적장치) • Power Mic 및 Virtuoso Audio 지원 • 25Mbps ATM interface 지원 • Dual Monitor/Triple Monitor

15. PictureTel 960/970 • 10, 20 인 이상, 고급형 그룹 시스템 • 국제표준 준수(ITU-T) • 통신방식: H.323기본, H.320동시지원 • 영상부호화: H.261 및 H.263+ • 음성부호화: G.711/722/724/728 및 PT1424 • 문서회의: i-POWER(T.120 및 laptop지원) • 접속포트 자동인식(VTR, DOCCAM, LAPTOP, 문서, 전자칠판 외) • 개방형 운영체계 채택(Windows NT 4.0) • 네트웍 내의 모든 자원 공유 • 표준 SNMP지원 • 기본 모니터 - XGA(1024x768) • LAN/WAN, ISDN Quad-BRI, V.35/RS366 • 30fps 기본, 14Khz음질 기본(동일장비) • PT80 ACP(Auto Camera Positioning, 3차원 음성추적장치) • Power Mic 및 고품격 오디오 지원 • Look-At-Me button, 무선 리모콘, Dual 모니터 등 화려한 부가기능 제공으로 첨단 화상통신성능과 효과를 극대화.

16. MCS(Multipoint Conferencing Server) • 다자간 동시접속 서버로서 2차원적인 통화에서 N:N의 3차원적인 접속을 구현하여 화상통신의 목적을 보다 다양하게 구현합니다. • Accord MGC-100 • 최대 60port이상 • Transcoding지원 • LAN/ISDN/V.35/ATM 동시지원 • 다양한 속도 동시지원 • 다양한 프로토콜 동시지원 • 다양한 화면분할 모드(16가지) • 2분할, 4분할, 9분할, 12분할, 16분할 등 • 문서회의(T.120) 지원 • Montage 570 • 최대 48포트, T.120, H.263, 화면4분할기능 • ISDN BRI, PRI, T1/E1, V.35/RS-449, X.21 • 문서회의(T.120) 지원 • Prism • 최대 8포트, T.120, H.263, 화면4분할기능 • ISDN BRI, PRI, T1/E1, V.35/RS-449, X.21 • 문서회의(T.120) 지원 • PictureTel330 • 최대 40포트, T.120, H.263, 화면4분할기능 • H.323 IP지원

17. 개인용 화자추적 버튼 IR-Keypad Quick IR-Keypad 자동 위치추적 카메라 시스템 기본 제어장비 • 픽쳐텔은 다양한 적외선 원격 조정장치를 기본으로 제공하여 회의의 편의성을 극대화 합니다. • 또한 터치스크린 방식의 표준입출력 단말장치를 적용하여 모든 기능의 원터치 작동이 가능합니다.(선택사양)

18. 부가장비류 • 실물화상기(Document camera, Data viewer • 프로젝터 • 노트PC • 전자칠판 • 보조카메라 • VTR(녹화/재생) • 네트웍내의 Server(Image, 문서 Files) • Streaming stations • 전문음향시설 • 터치판넬(AMX, Crestron) • 보조모니터 • iPower with Laptop

19. 화상회의 시스템구축 제안(예시) • 순차도입 • 1단계 사업 : 시급한 정책협의, 업무지시, 보고체계 등을 영상 회의실에서 화상으로 진행할 수 있도록 회의실 시스템을 완비. • 2단계 사업 : 추후 화상회의 시스템의 종합적인 목적을 달성키 위하여 현업 및 임원진에 시스템을 확대 적용하여 멀티미디어를 통한 업무효율 극대화구조 정착. • 적용대상 • 정책업무 솔루션 : 중요정책 결정, 업무지시, 보고 등을 위한 임원급 화상통신 시스템 구축 • 현업 솔루션 : 현업의 회의, 출장업무 및 통신방법 개선을 위한 실무자급 화상통신 시스템 구축

20. 1단계 사업 • 영상회의실 구축 • 기존의 국제회의실 혹은 Board 미팅 룸에 성능 위주의 그룹화상회의 시스템 설치- 각 지역 영상회의실 • 임원시스템 구축 • 회장실, 사장실 등에 개별보고 및 지시용으로 개인 화상회의 시스템 설치- 2~3개소, SwiftSite-II • 다자간 서버 • 4자 혹은 8자 까지 의 다지점을 동시 접속하여(전국/해외사업장) 입체적인 가상공간을 구성함으로 전국 및 해외를 동시, 즉각적인 업무개념으로 통합. • 접속방법 • 회의실 마다 ISDN 3회선씩을 부여, 384Kbps를 확보함으로 그룹시스템과 개인 시스템이 상호 고품질의 화상/음성으로 자유롭게 접속토록 함(회의실에서 임원실로 보고 등).

21. 장비구성(회의실-PictureTel 960/970 및 Veneu2000) 음성추적카메라(PT80) 디스플레이 (일반TV 혹은 대형화면) ISDN 교환망 위성 혹은 전용망 IP network(LAN/Internet) 고성능스피커(Bose Speaker) 영상 CODEC • 부가장비류: • 실물전송카메라(Data viewer/Document camera) • VTR • 보조카메라 #1 및 #2 • PC 접속 문서 및 프로그램 공유: I-Power, GroupShare 파워 마이크 무선 리모콘

22. 장비구성(임원실 PictureTel-760XL) 마이크 카메라(PowerCam 30) 영상 CODEC ISDN 교환망 위성 혹은 전용망 IP network(LAN/Internet) 디스플레이 (일반TV) 스피커 • 부가장비류: • 실물전송카메라(Data viewer/Document camera • VTR • 보조카메라 #1 • PC 접속 문서 및 프로그램 공유: GroupShare 무선 리모콘

23. 장비구성(다지점 접속 서버, MCS) • Prism • 최대 8포트 지원 : V.35, T1/E1, ISDN PRI, BRI • Cascading가능 • 화면 4분할 옵션 • T.120 지원 • 본사에 설치 • 규모에 따라 상위기종 설치 • MGC-100 • Montage

24. 2단계 사업 • 일반사원 혹은 간부사원에 PC급의 Desktop화상통신 단말기 설치 • PC 급의 화상통신 단말기를 핵심업무를 하는 사원이나 간부사원에게 지급하여 개인성향 위주의 업무까지 효율을 극대화하여 신속한 업무결정, 처리가 가능하도록 함으로 멀티미디어를 이용한 업무의 형태를 완성하여 경쟁력 배가. • 보다 많은 다자간 협의가 가능하도록 MCS 확장 • 회의실, 임원실, 간부사원 혹은 외부의 고객, 관계사들 까지도 하나의 가상공간에서 협의할 수 있는 브리지 기능 추가로 한곳에 모여 한번에 업무처리가 가능한 구조 실현. • 네트웍을 이용한 멀티캐스팅 설치 • 기존의 LAN을 이용하여 화상회의 시스템의 영상과 음성을 모든 PC사용자에게 전송하는 방법을 구현하여 빠른 공보, 교육 및 메시지 전달 솔루션 구축.(VOD 시스템과 연동가능)

25. 본사 지사_1 ISDN 교환망 위성 혹은 전용망 IP network(LAN/Internet) 지사_2 지사_3 개념도(2단계)

26. 기타 • 제품의 일반사항은 첨부한 카타록 참조하여 주시기 바랍니다. • 픽쳐텔 인터넷 홈페이지: http://www.pictel.co.kr • Video Call test number : 3288-2915 • 사전 신청 시 4자간 회의 설정 서비스 제공(화면4분할 포함) • 화상회의 Demonstration 요청 : 02)553-2028 • 제품구성 상세 및 제품가격은 별첨 견적서 참조. • 연락처 : • 픽쳐텔 한국지사 : 02-553-2025~7 대단히 감사합니다.
