实时系统

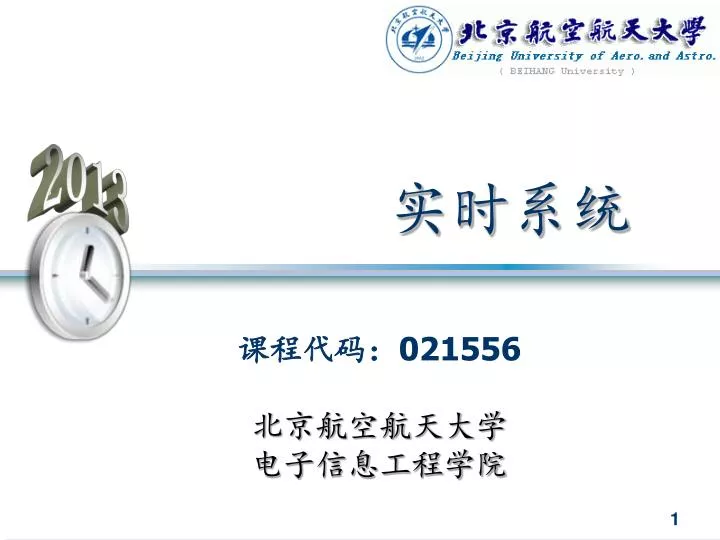

1. 实时系统 课程代码：021556 北京航空航天大学 电子信息工程学院

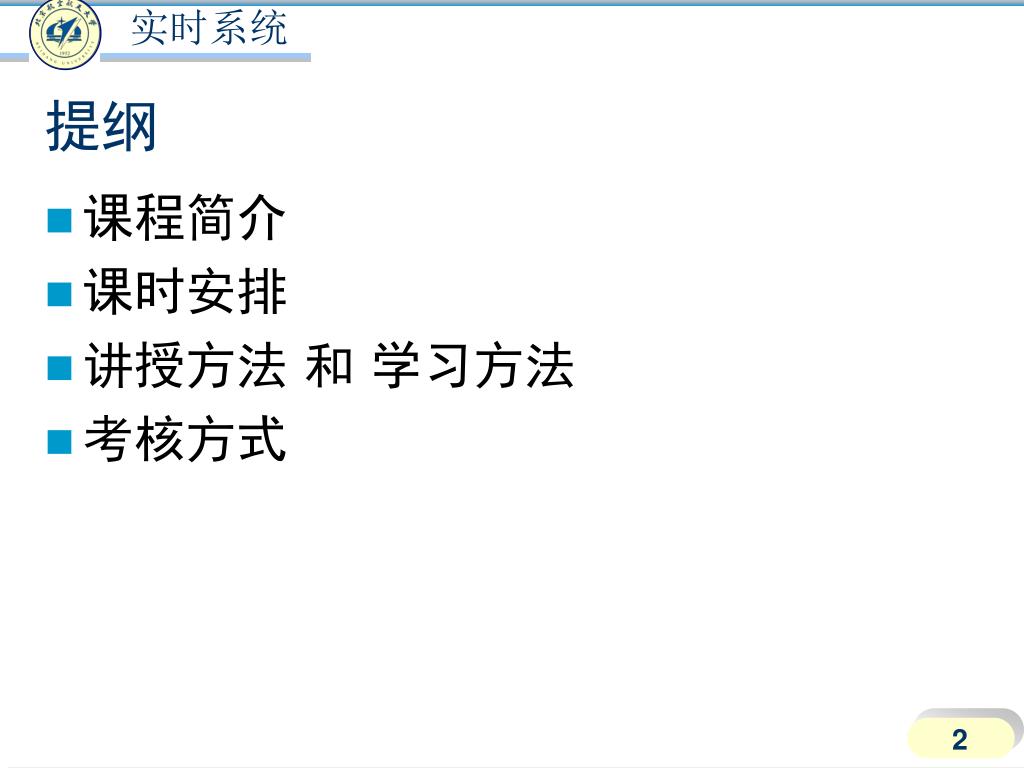

2. 提纲 • 课程简介 • 课时安排 • 讲授方法 和 学习方法 • 考核方式

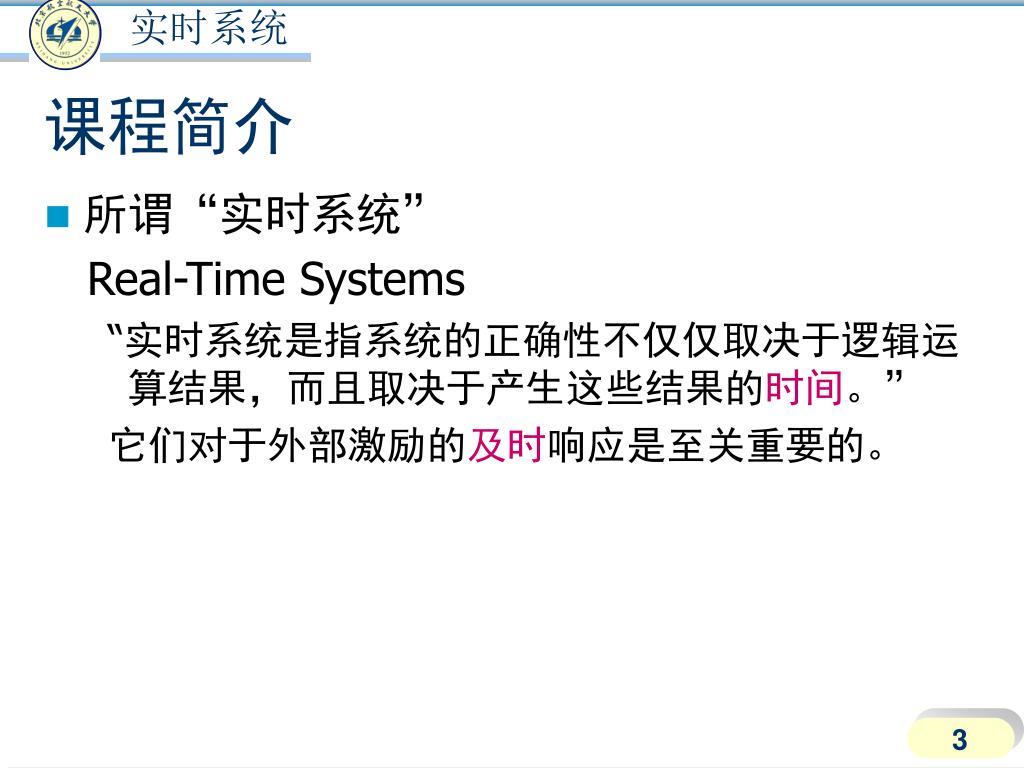

3. 课程简介 • 所谓“实时系统” Real-Time Systems “实时系统是指系统的正确性不仅仅取决于逻辑运算结果，而且取决于产生这些结果的时间。” 它们对于外部激励的及时响应是至关重要的。

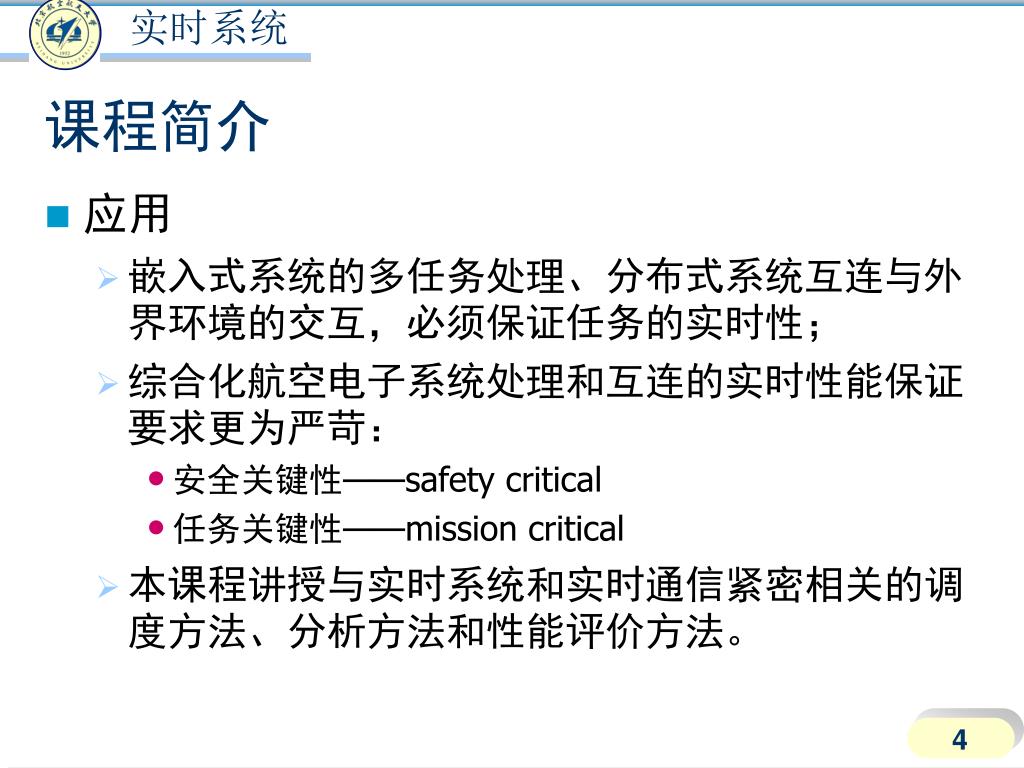

4. 课程简介 • 应用 • 嵌入式系统的多任务处理、分布式系统互连与外界环境的交互，必须保证任务的实时性； • 综合化航空电子系统处理和互连的实时性能保证要求更为严苛： • 安全关键性——safety critical • 任务关键性——mission critical • 本课程讲授与实时系统和实时通信紧密相关的调度方法、分析方法和性能评价方法。

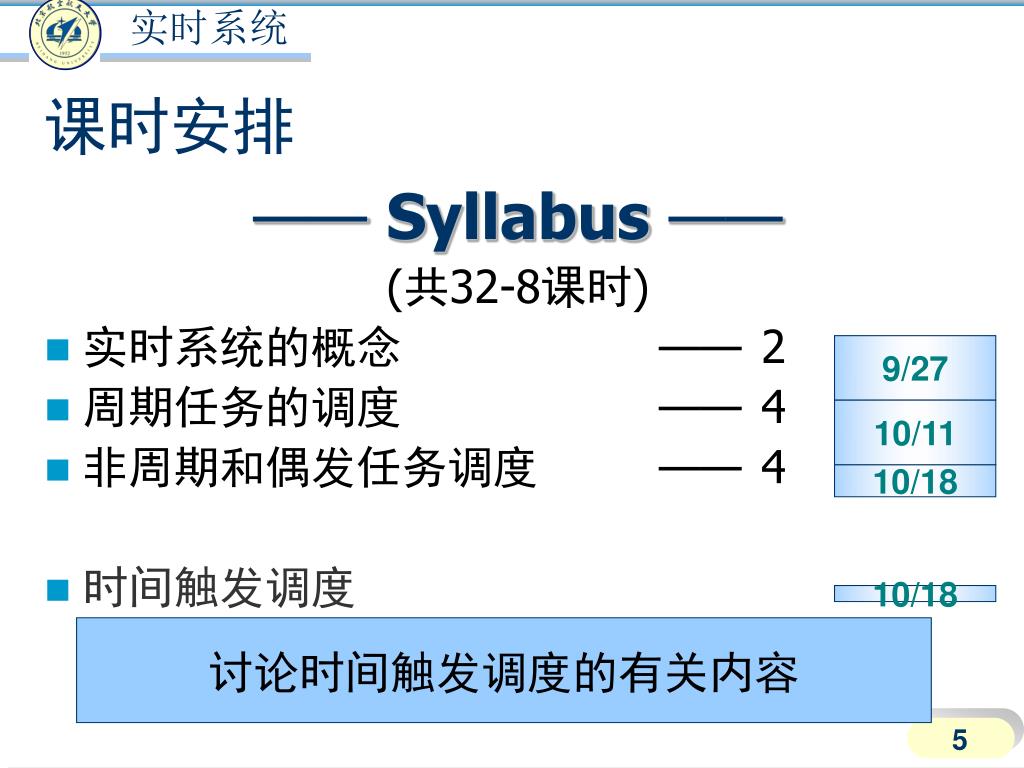

5. 课时安排 —— Syllabus —— (共32-8课时) • 实时系统的概念 —— 2 • 周期任务的调度 —— 4 • 非周期和偶发任务调度 —— 4 • 时间触发调度 ——不占课时 • H Koptez教授讲座 20131010 pm • 会场原因F706是否有机会？——留联系方式等通知 9/27 10/11 10/18 10/18 讨论时间触发调度的有关内容

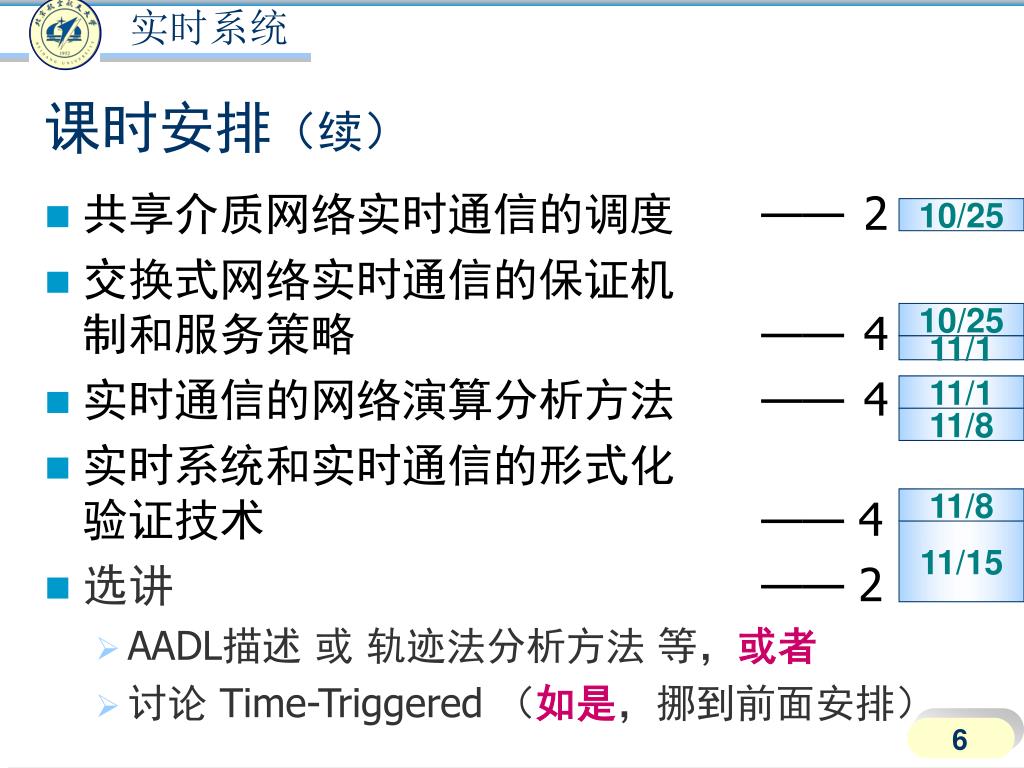

6. 课时安排（续） • 共享介质网络实时通信的调度 —— 2 • 交换式网络实时通信的保证机制和服务策略 —— 4 • 实时通信的网络演算分析方法 —— 4 • 实时系统和实时通信的形式化验证技术 —— 4 • 选讲—— 2 • AADL描述 或 轨迹法分析方法 等，或者 • 讨论 Time-Triggered （如是，挪到前面安排） 10/25 10/25 11/1 11/1 11/8 11/8 11/15

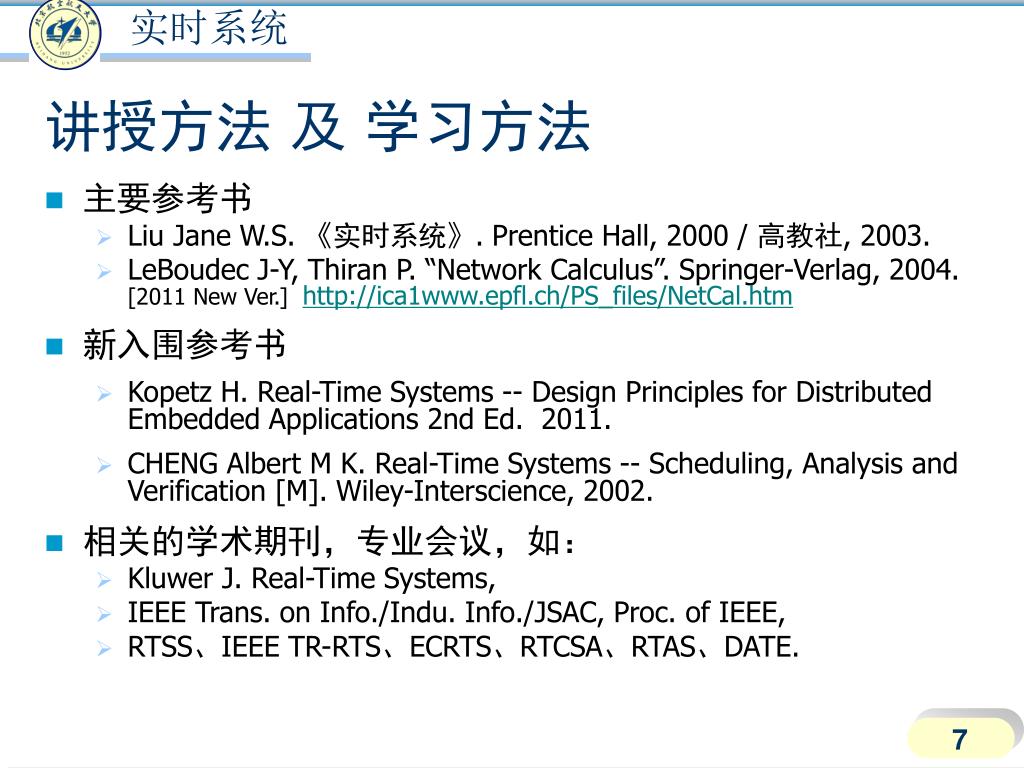

7. 讲授方法 及 学习方法 • 主要参考书 • Liu Jane W.S. 《实时系统》. Prentice Hall, 2000 / 高教社, 2003. • LeBoudec J-Y, Thiran P. “Network Calculus”. Springer-Verlag, 2004.[2011 New Ver.] http://ica1www.epfl.ch/PS_files/NetCal.htm • 新入围参考书 • Kopetz H. Real-Time Systems -- Design Principles for Distributed Embedded Applications 2nd Ed. 2011. • CHENG Albert M K. Real-Time Systems -- Scheduling, Analysis and Verification [M]. Wiley-Interscience, 2002. • 相关的学术期刊，专业会议，如： • Kluwer J. Real-Time Systems, • IEEE Trans. on Info./Indu. Info./JSAC, Proc. of IEEE, • RTSS、IEEE TR-RTS、ECRTS、RTCSA、RTAS、DATE.

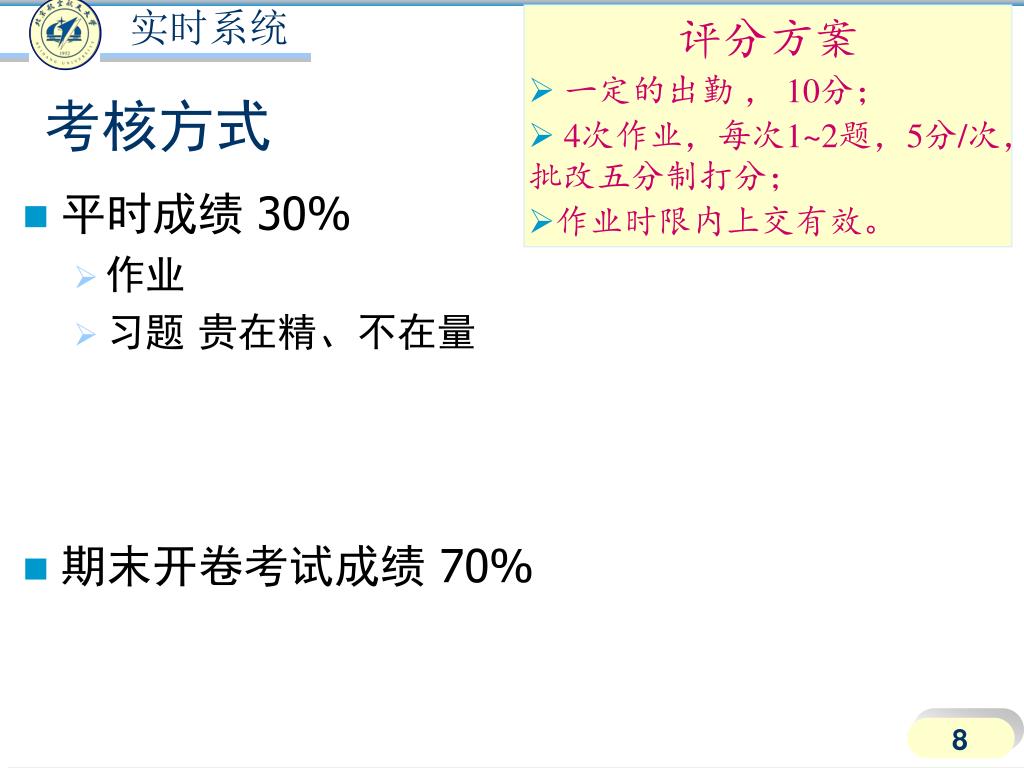

8. 评分方案 • 一定的出勤 ， 10分； • 4次作业，每次1~2题，5分/次，批改五分制打分； • 作业时限内上交有效。 考核方式 • 平时成绩 30% • 作业 • 习题 贵在精、不在量 • 期末开卷考试成绩 70%

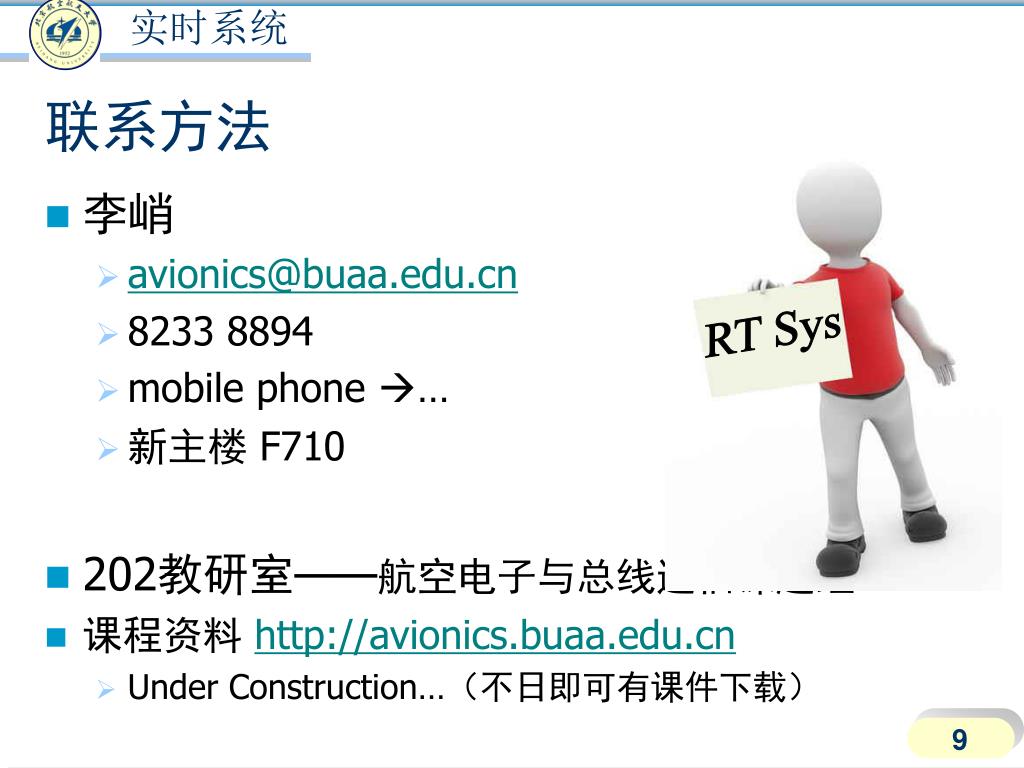

9. 联系方法 • 李峭 • avionics@buaa.edu.cn • 8233 8894 • mobile phone … • 新主楼 F710 • 202教研室——航空电子与总线通信课题组 • 课程资料 http://avionics.buaa.edu.cn • Under Construction…（不日即可有课件下载） RT Sys

10. 一、实时系统的概念

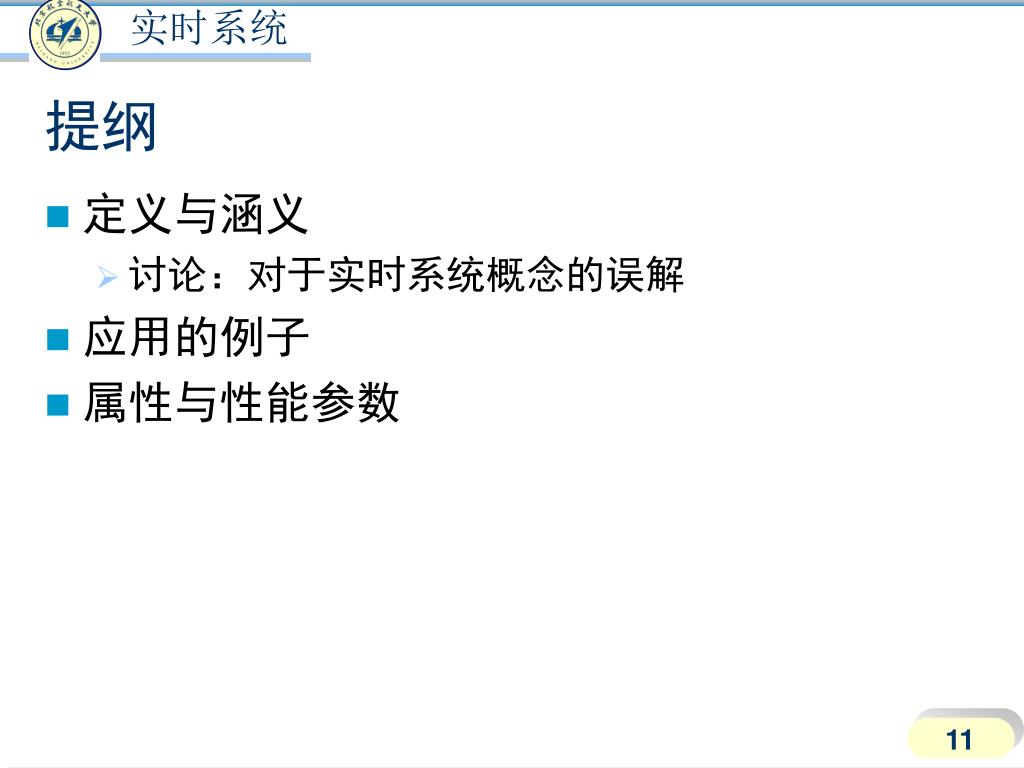

11. 提纲 • 定义与涵义 • 讨论：对于实时系统概念的误解 • 应用的例子 • 属性与性能参数

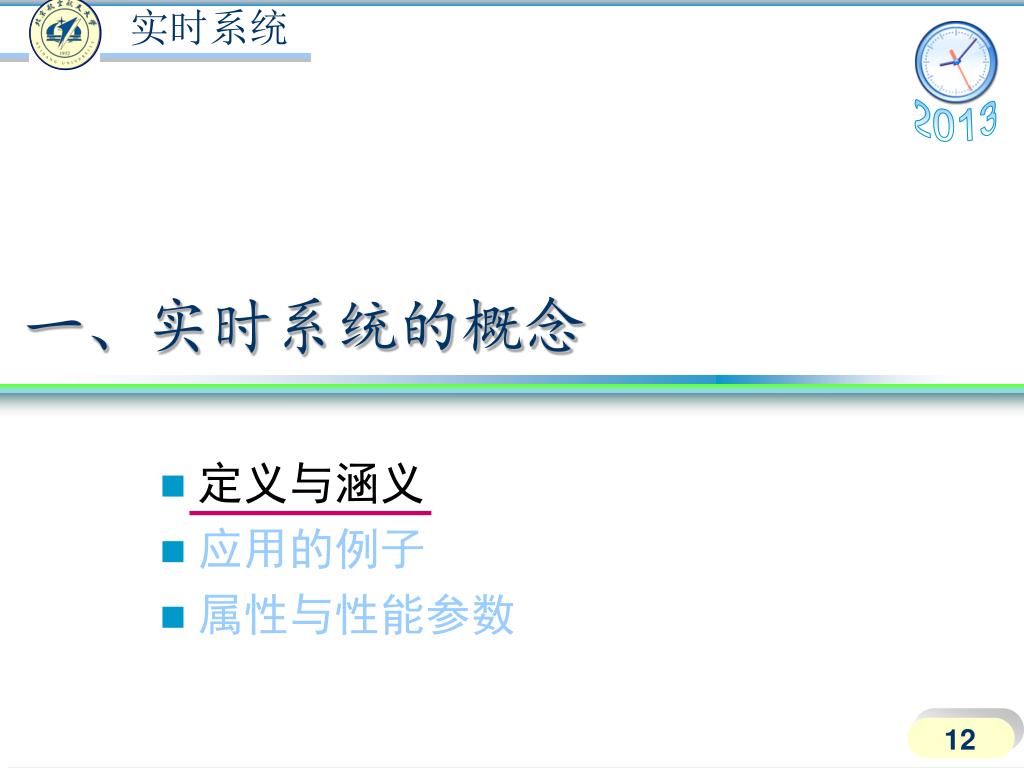

12. 定义与涵义 应用的例子 属性与性能参数 一、实时系统的概念 2013

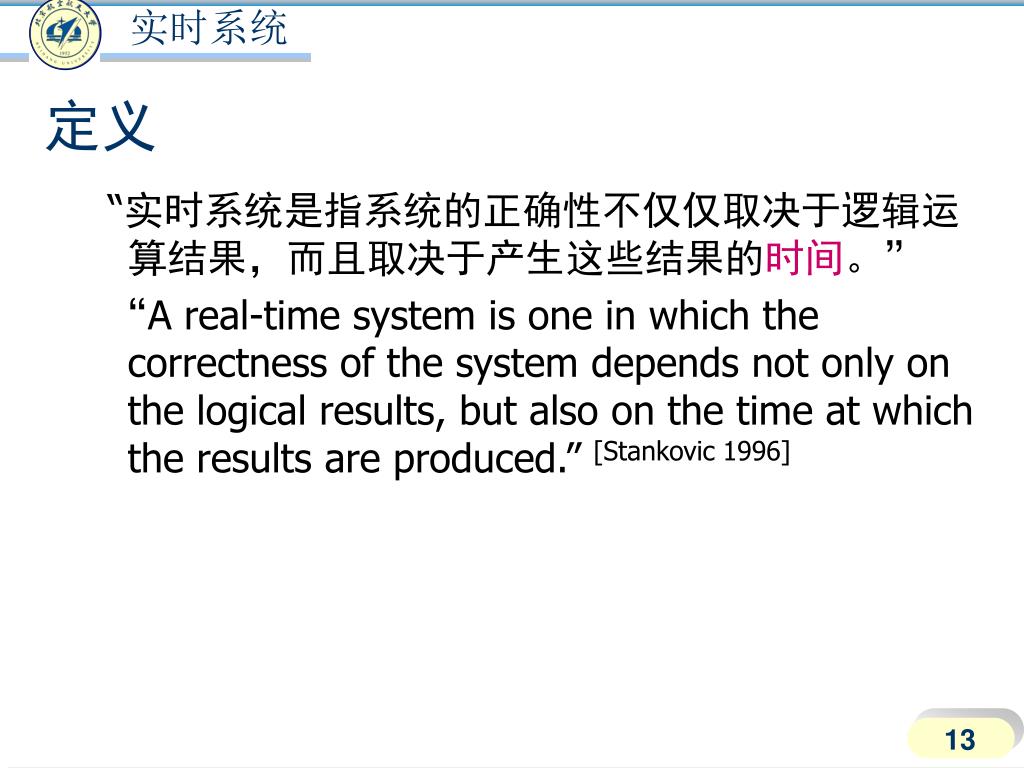

13. 定义 “实时系统是指系统的正确性不仅仅取决于逻辑运算结果，而且取决于产生这些结果的时间。” “A real-time system is one in which the correctness of the system depends not only on the logical results, but also on the time at which the results are produced.” [Stankovic 1996]

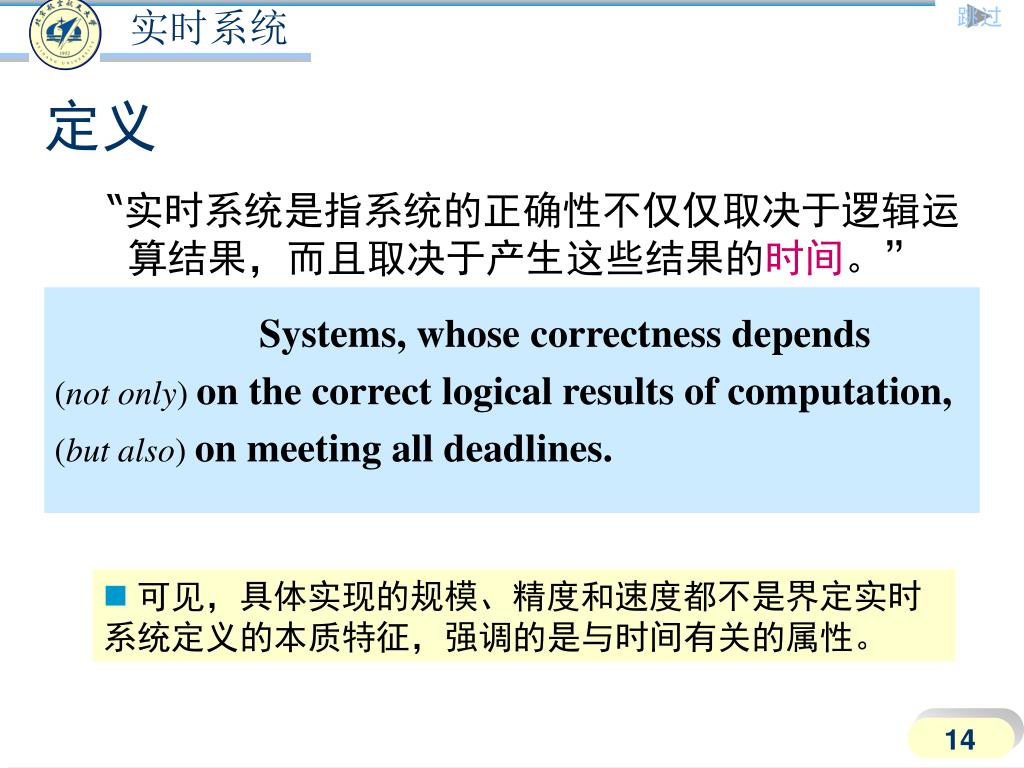

14. 跳过 Systems, whose correctness depends (not only)on the correct logical results of computation, (but also)on meeting all deadlines. 定义 “实时系统是指系统的正确性不仅仅取决于逻辑运算结果，而且取决于产生这些结果的时间。” “A real-time system is one in which the correctness of the system depends not only on the logical results, but also on the time at which the results are produced.” [Stankovic 1996] • 可见，具体实现的规模、精度和速度都不是界定实时系统定义的本质特征，强调的是与时间有关的属性。

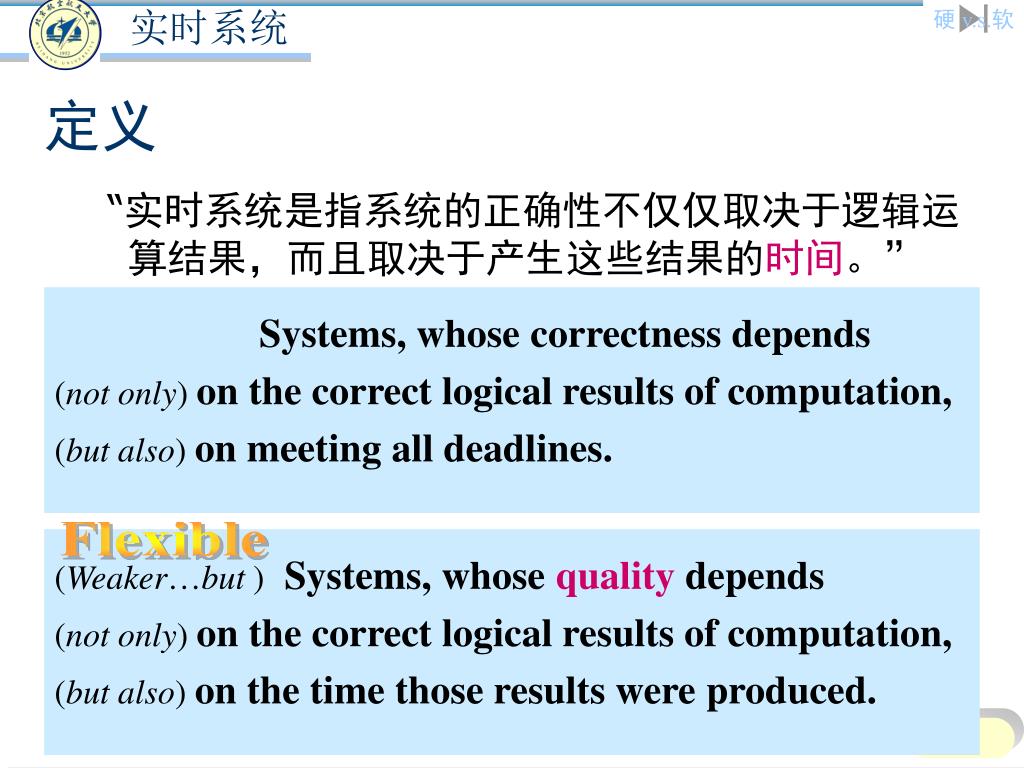

15. 硬 v.s.软 Systems, whose correctness depends (not only)on the correct logical results of computation, (but also)on meeting all deadlines. (Weaker…but ) Systems, whose quality depends (not only)on the correct logical results of computation, (but also)on the time those results were produced. 定义 “实时系统是指系统的正确性不仅仅取决于逻辑运算结果，而且取决于产生这些结果的时间。” “A real-time system is one in which the correctness of the system depends not only on the logical results, but also on the time at which the results are produced.” [Stankovic 1996] Flexible

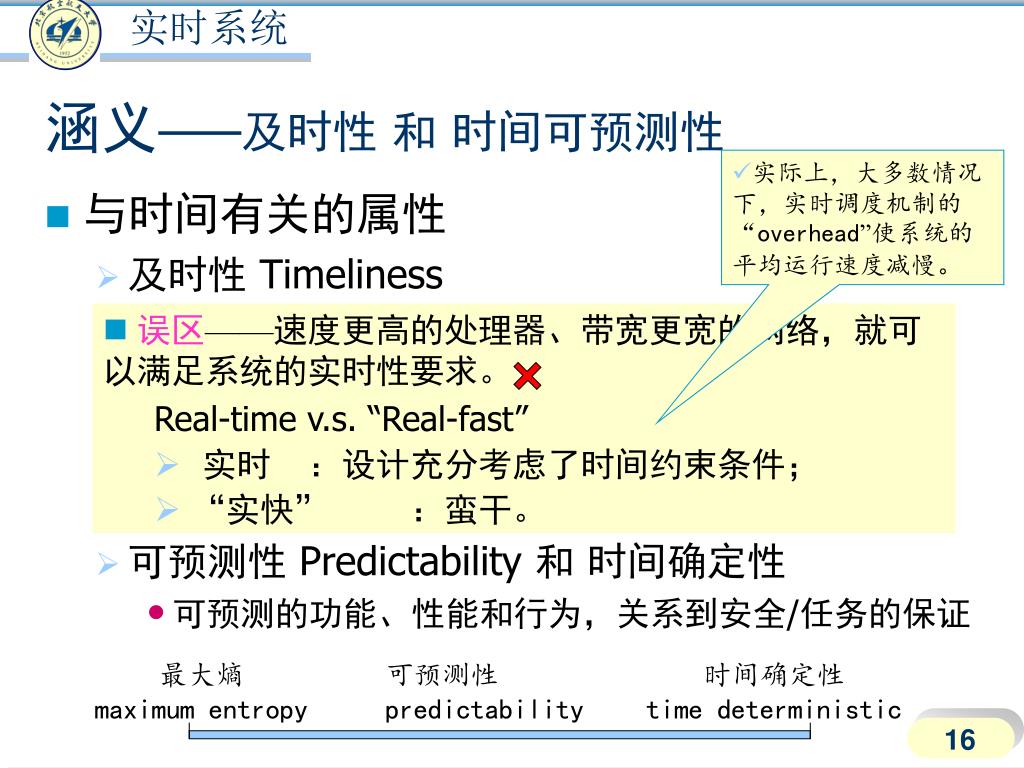

16. 最大熵 maximum entropy 可预测性 predictability 时间确定性 time deterministic 涵义——及时性 和 时间可预测性 • 实际上，大多数情况下，实时调度机制的“overhead”使系统的平均运行速度减慢。 • 与时间有关的属性 • 及时性 Timeliness • 可预测性 Predictability 和 时间确定性 • 可预测的功能、性能和行为，关系到安全/任务的保证 • 误区——速度更高的处理器、带宽更宽的网络，就可以满足系统的实时性要求。 Real-time v.s. “Real-fast” • 实时 ：设计充分考虑了时间约束条件； • “实快” ：蛮干。

17. 涵义——实时系统的严酷性与复杂性来自于： • 物理世界的严酷性 • 连续控制，如：网络化（Networked）控制系统 • 计算机/通信系统自身的复杂性与同步关系 • 离散事件动态系统（DEDS） • 而，时间… • 供给毫无弹性 • 无法储存 • 无法取代（具有竞争性的资源） • 无法失而复得（单向，事物的顺序与因果依赖于时间）

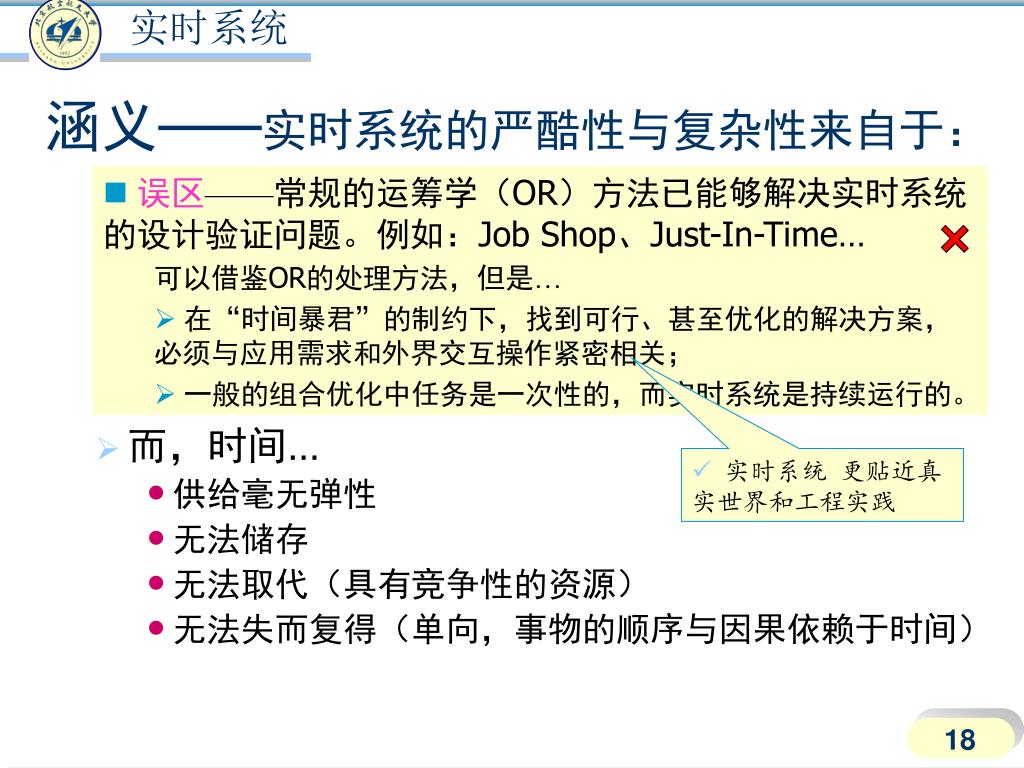

18. 涵义——实时系统的严酷性与复杂性来自于： • 误区——常规的运筹学（OR）方法已能够解决实时系统的设计验证问题。例如：Job Shop、Just-In-Time… 可以借鉴OR的处理方法，但是… • 在“时间暴君”的制约下，找到可行、甚至优化的解决方案，必须与应用需求和外界交互操作紧密相关； • 一般的组合优化中任务是一次性的，而实时系统是持续运行的。 • 物理世界的严酷性 • 连续控制，如：网络化（Networked）控制系统 • 计算机/通信系统自身的复杂性与同步关系 • 离散事件动态系统（DEDS） • 而，时间… • 供给毫无弹性 • 无法储存 • 无法取代（具有竞争性的资源） • 无法失而复得（单向，事物的顺序与因果依赖于时间） • 实时系统 更贴近真实世界和工程实践

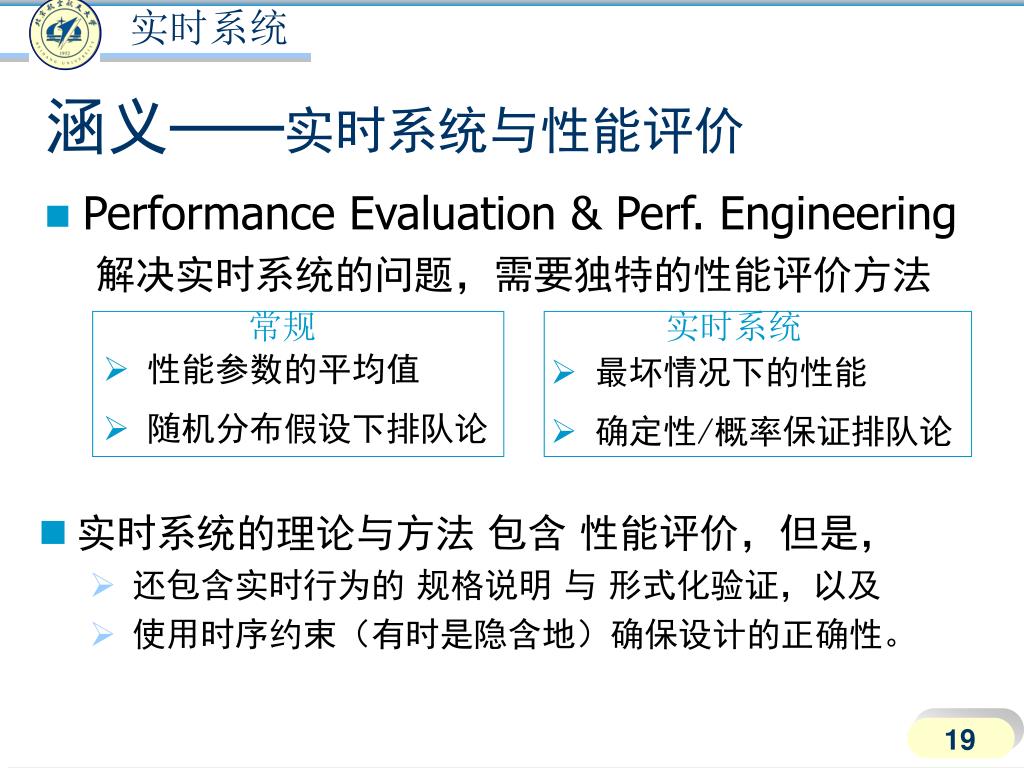

19. 常规 实时系统 • 性能参数的平均值 • 最坏情况下的性能 涵义——实时系统与性能评价 • Performance Evaluation & Perf. Engineering 解决实时系统的问题，需要独特的性能评价方法 • 随机分布假设下排队论 • 确定性/概率保证排队论 • 实时系统的理论与方法 包含 性能评价，但是， • 还包含实时行为的 规格说明 与 形式化验证，以及 • 使用时序约束（有时是隐含地）确保设计的正确性。

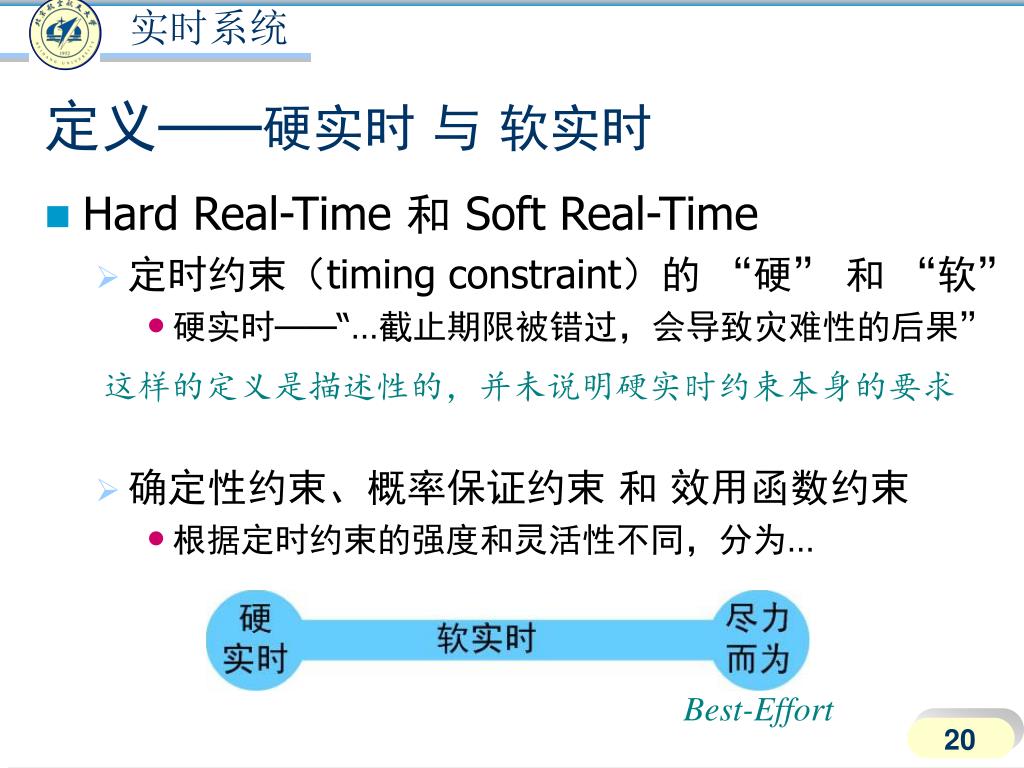

20. 定义——硬实时 与 软实时 • Hard Real-Time 和 Soft Real-Time • 定时约束（timing constraint）的 “硬” 和 “软” • 硬实时——“…截止期限被错过，会导致灾难性的后果” • 确定性约束、概率保证约束 和 效用函数约束 • 根据定时约束的强度和灵活性不同，分为… 这样的定义是描述性的，并未说明硬实时约束本身的要求 Best-Effort

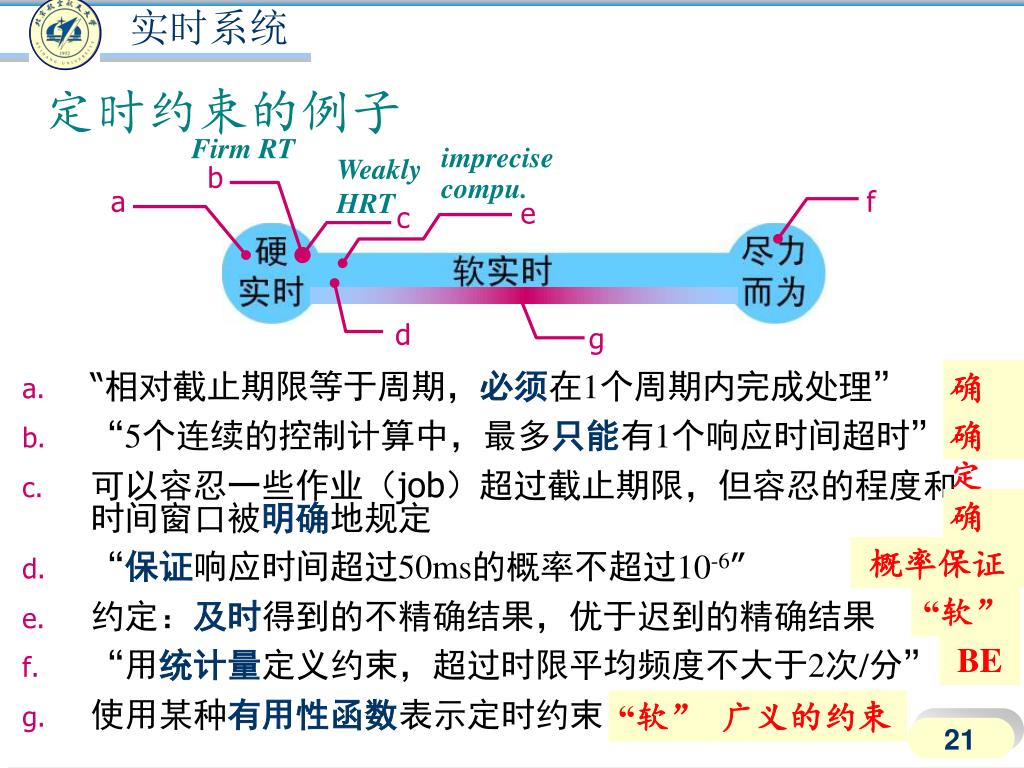

21. imprecisecompu. b a f e c d g 定时约束的例子 Firm RT Weakly HRT • “相对截止期限等于周期，必须在1个周期内完成处理” • “5个连续的控制计算中，最多只能有1个响应时间超时” • 可以容忍一些作业（job）超过截止期限，但容忍的程度和时间窗口被明确地规定 • “保证响应时间超过50ms的概率不超过10-6” • 约定：及时得到的不精确结果，优于迟到的精确结果 • “用统计量定义约束，超过时限平均频度不大于2次/分” • 使用某种有用性函数表示定时约束 确定 确定 确定 概率保证 “软” BE “软” 广义的约束

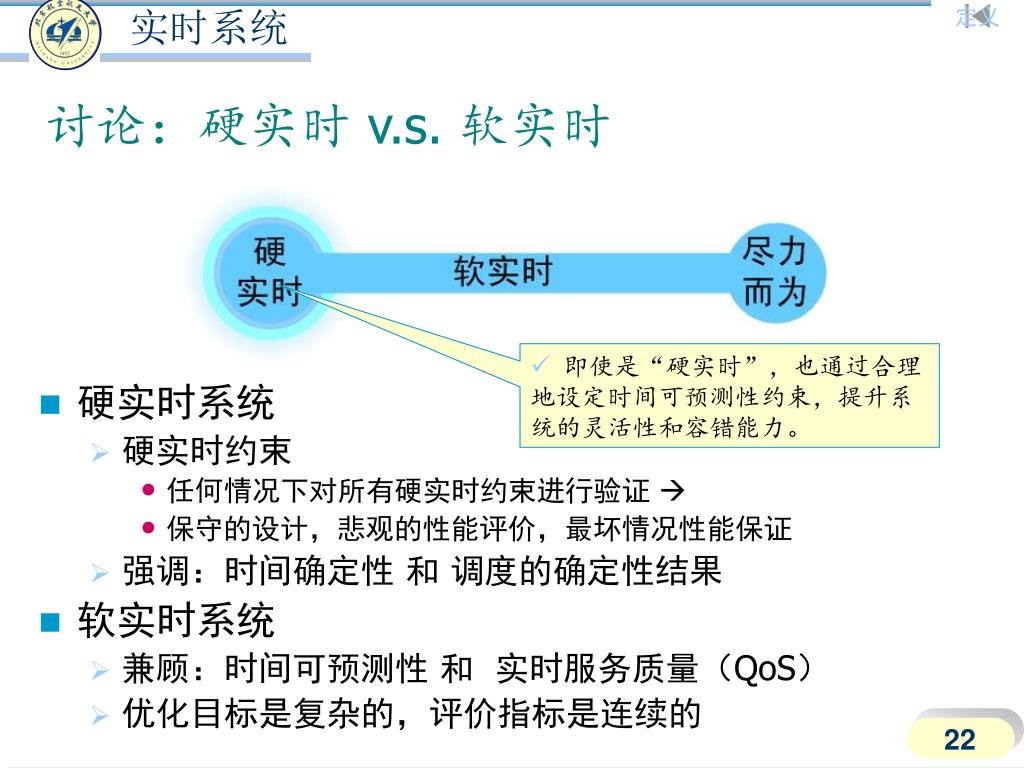

22. 定义 讨论：硬实时 v.s. 软实时 • 硬实时系统 • 硬实时约束 • 任何情况下对所有硬实时约束进行验证  • 保守的设计，悲观的性能评价，最坏情况性能保证 • 强调：时间确定性 和 调度的确定性结果 • 软实时系统 • 兼顾：时间可预测性 和 实时服务质量（QoS） • 优化目标是复杂的，评价指标是连续的 • 即使是“硬实时”，也通过合理地设定时间可预测性约束，提升系统的灵活性和容错能力。

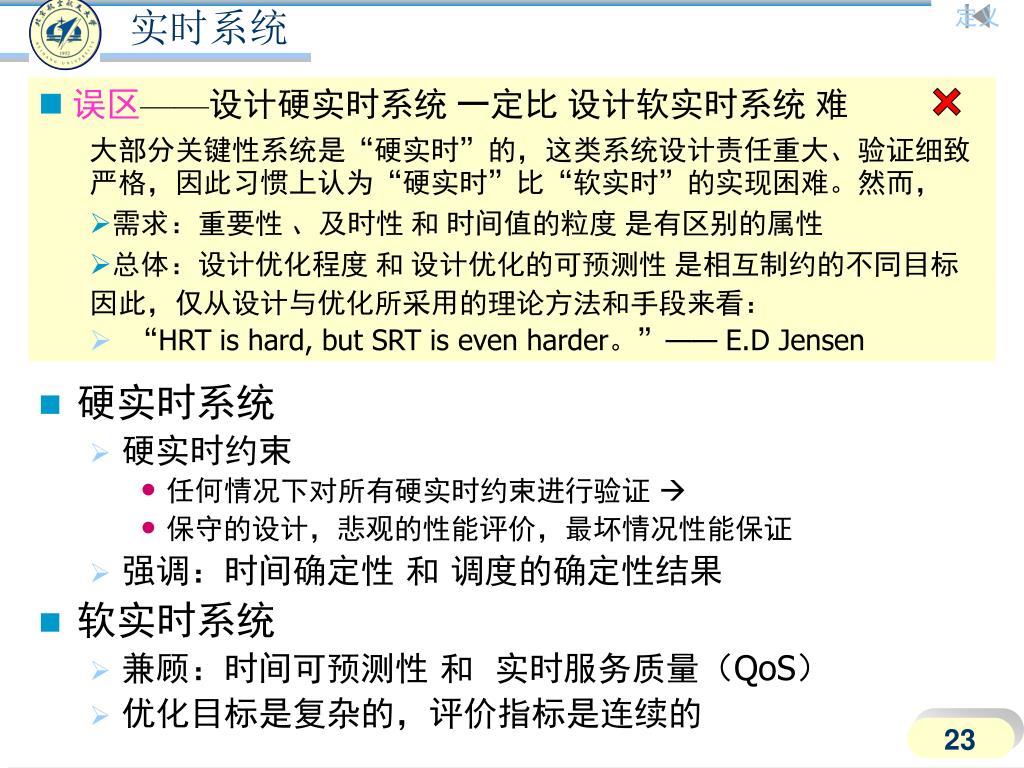

23. 定义 讨论：硬实时 v.s. 软实时 • 误区——设计硬实时系统 一定比 设计软实时系统 难 大部分关键性系统是“硬实时”的，这类系统设计责任重大、验证细致严格，因此习惯上认为“硬实时”比“软实时”的实现困难。然而， • 需求：重要性 、及时性 和 时间值的粒度 是有区别的属性 • 总体：设计优化程度 和 设计优化的可预测性 是相互制约的不同目标 • 硬实时系统 • 硬实时约束 • 任何情况下对所有硬实时约束进行验证  • 保守的设计，悲观的性能评价，最坏情况性能保证 • 强调：时间确定性 和 调度的确定性结果 • 软实时系统 • 兼顾：时间可预测性 和 实时服务质量（QoS） • 优化目标是复杂的，评价指标是连续的 因此，仅从设计与优化所采用的理论方法和手段来看： • “HRT is hard, but SRT is even harder。”—— E.D Jensen

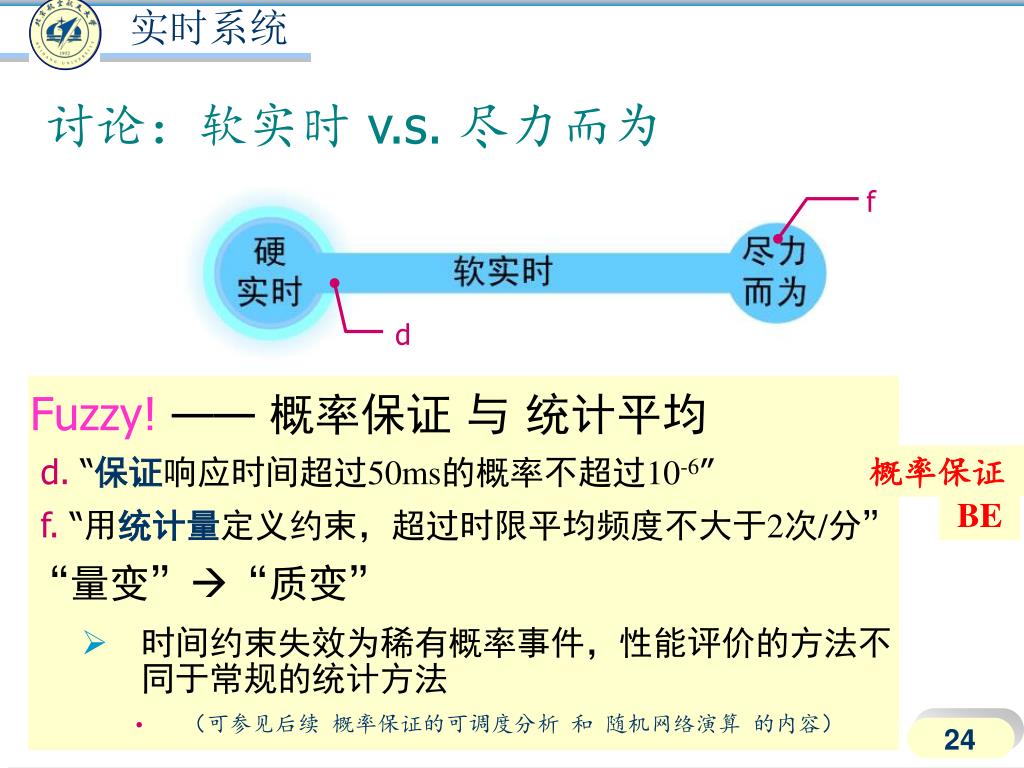

24. f d 概率保证 BE 讨论：软实时 v.s. 尽力而为 Fuzzy! —— 概率保证 与 统计平均 d. “保证响应时间超过50ms的概率不超过10-6” f. “用统计量定义约束，超过时限平均频度不大于2次/分” “量变”“质变” • 时间约束失效为稀有概率事件，性能评价的方法不同于常规的统计方法 • （可参见后续 概率保证的可调度分析 和 随机网络演算 的内容）

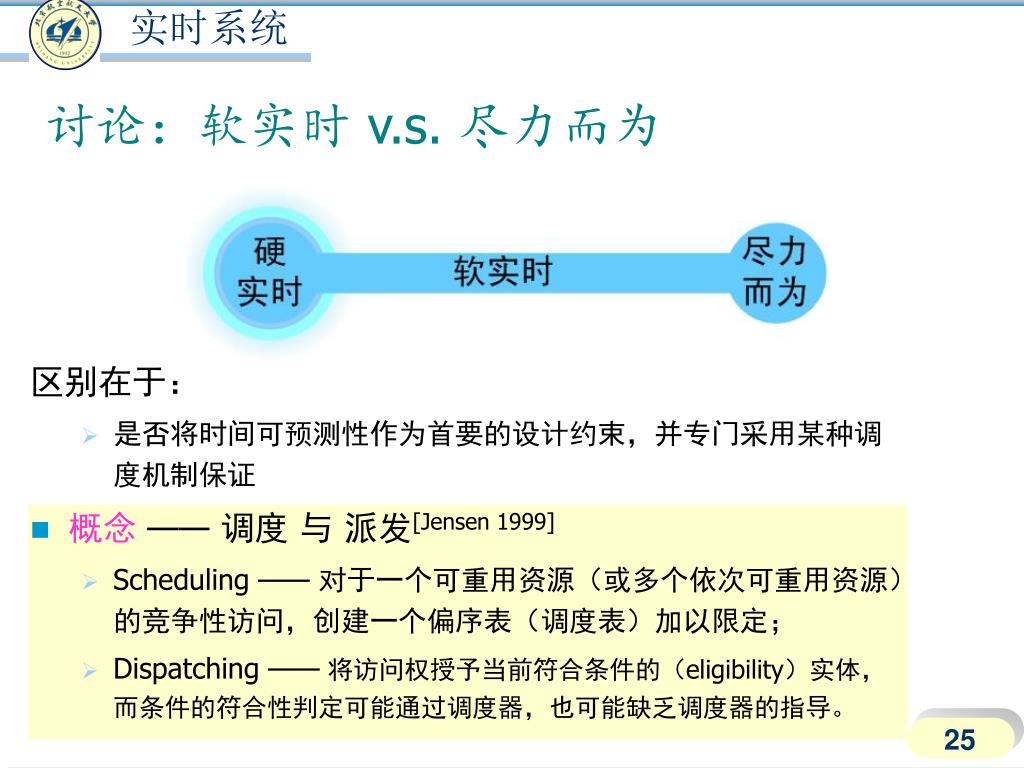

25. 讨论：软实时 v.s. 尽力而为 区别在于： • 是否将时间可预测性作为首要的设计约束，并专门采用某种调度机制保证 • 概念 —— 调度 与 派发[Jensen 1999] • Scheduling —— 对于一个可重用资源（或多个依次可重用资源）的竞争性访问，创建一个偏序表（调度表）加以限定； • Dispatching ——将访问权授予当前符合条件的（eligibility）实体，而条件的符合性判定可能通过调度器，也可能缺乏调度器的指导。

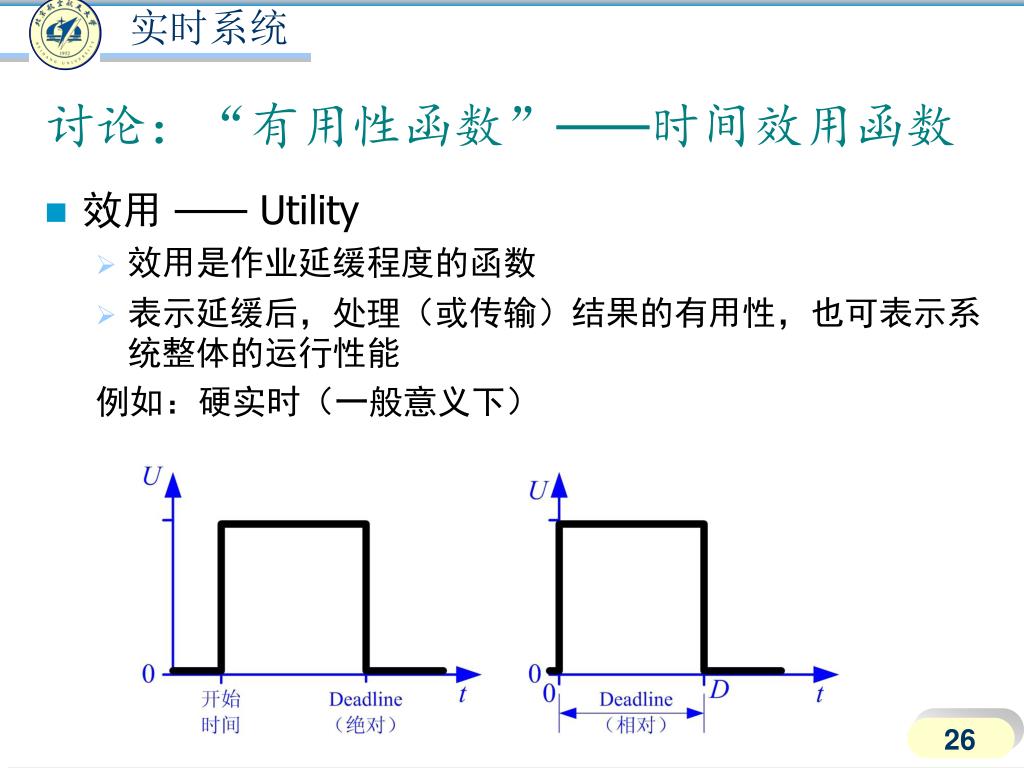

26. 讨论：“有用性函数”——时间效用函数 • 效用 —— Utility • 效用是作业延缓程度的函数 • 表示延缓后，处理（或传输）结果的有用性，也可表示系统整体的运行性能 例如：硬实时（一般意义下）

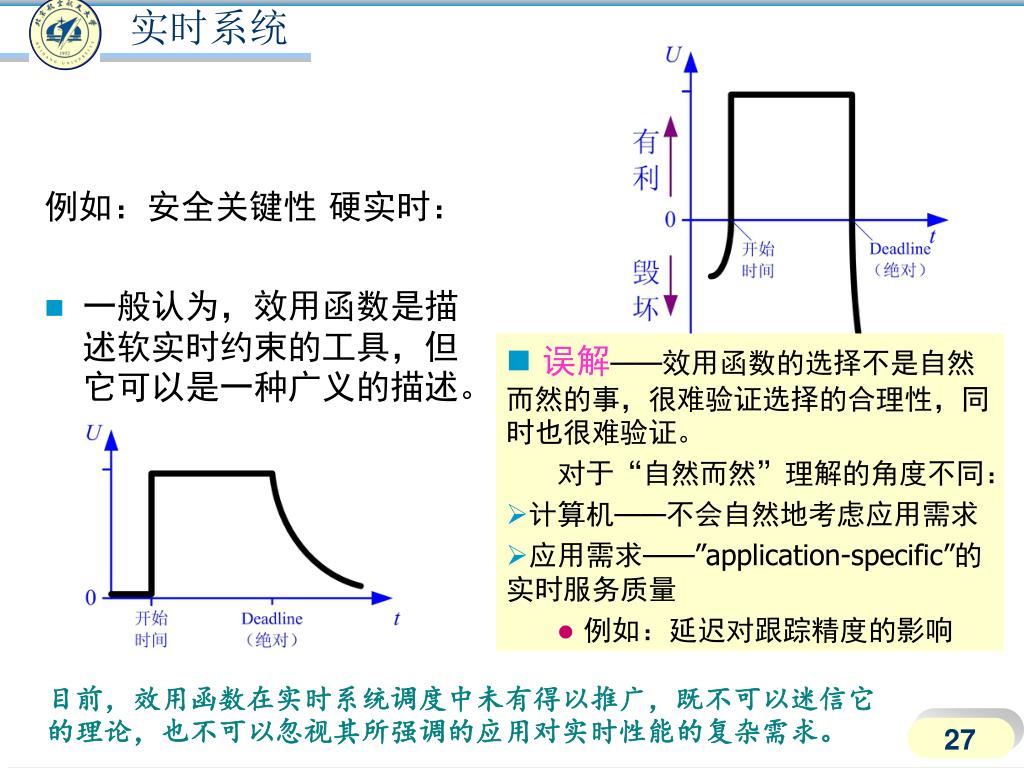

27. 例如：安全关键性 硬实时： • 一般认为，效用函数是描述软实时约束的工具，但它可以是一种广义的描述。 • 误解——效用函数的选择不是自然而然的事，很难验证选择的合理性，同时也很难验证。 对于“自然而然”理解的角度不同： • 计算机——不会自然地考虑应用需求 • 应用需求——”application-specific”的实时服务质量 • 例如：延迟对跟踪精度的影响 目前，效用函数在实时系统调度中未有得以推广，既不可以迷信它的理论，也不可以忽视其所强调的应用对实时性能的复杂需求。

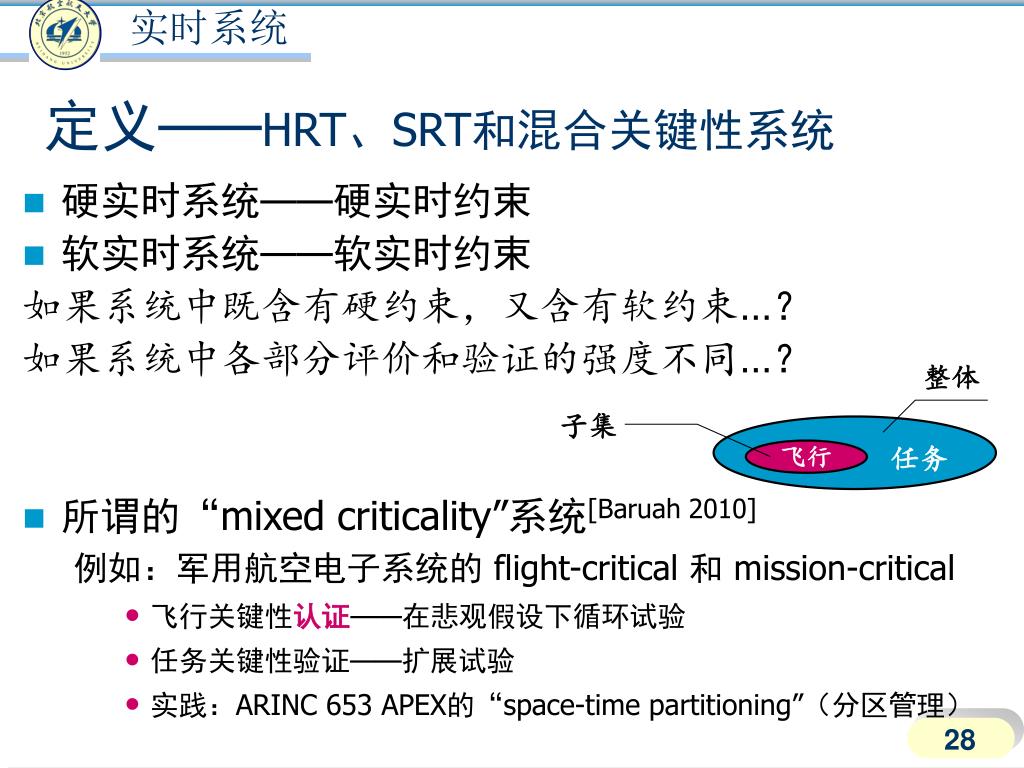

28. 整体 子集 飞行 任务 定义——HRT、SRT和混合关键性系统 • 硬实时系统——硬实时约束 • 软实时系统——软实时约束 如果系统中既含有硬约束，又含有软约束…？ 如果系统中各部分评价和验证的强度不同…？ • 所谓的“mixed criticality”系统[Baruah 2010] 例如：军用航空电子系统的 flight-critical 和 mission-critical • 飞行关键性认证——在悲观假设下循环试验 • 任务关键性验证——扩展试验 • 实践：ARINC 653 APEX的“space-time partitioning”（分区管理）

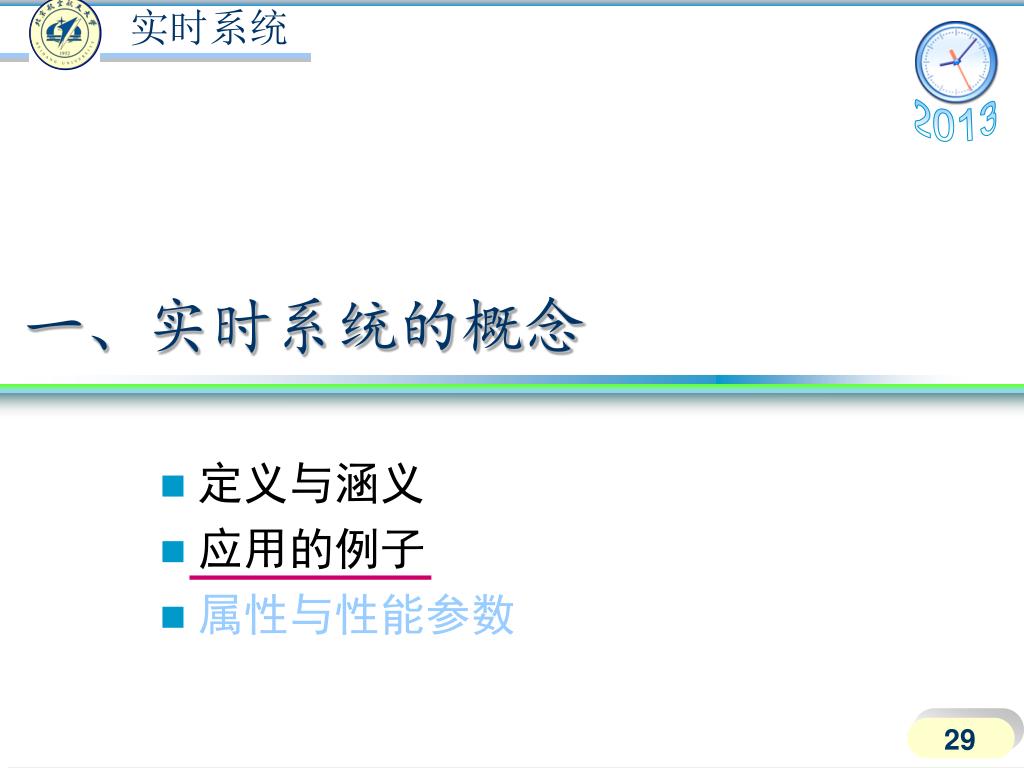

29. 定义与涵义 应用的例子 属性与性能参数 一、实时系统的概念 2013

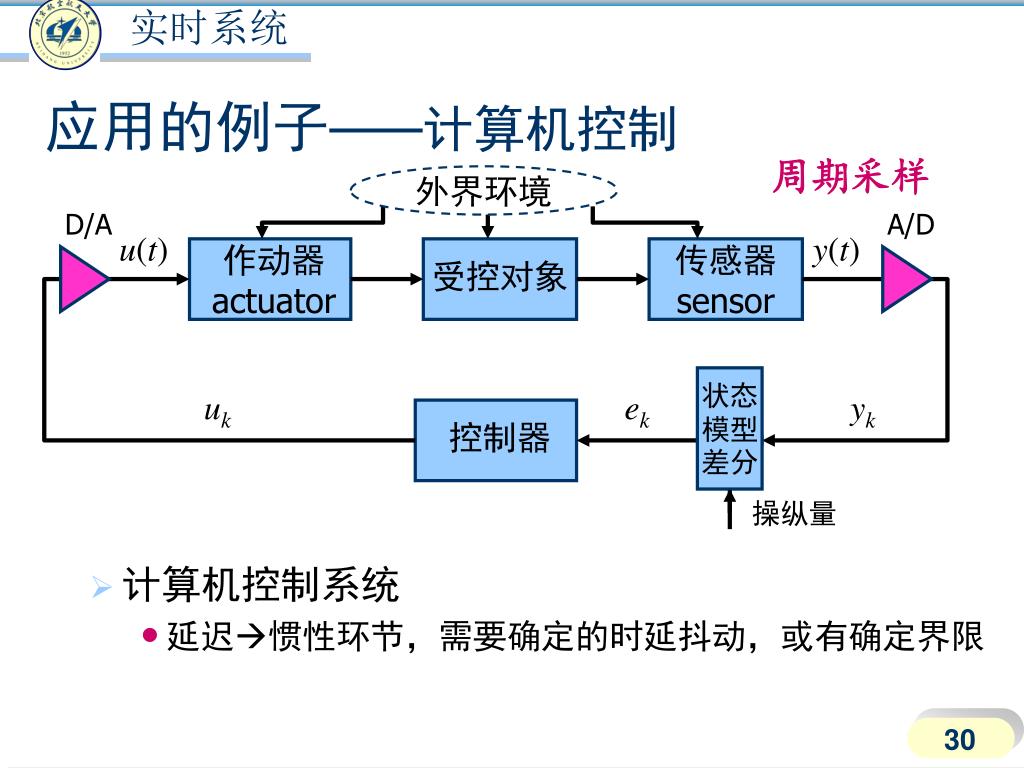

30. D/A A/D uk ek 状态模型差分 yk 应用的例子——计算机控制 周期采样 外界环境 • 计算机控制系统 • 延迟惯性环节，需要确定的时延抖动，或有确定界限 u(t) y(t) 作动器 传感器 受控对象 actuator sensor 差分 e(t) 控制器 操纵量

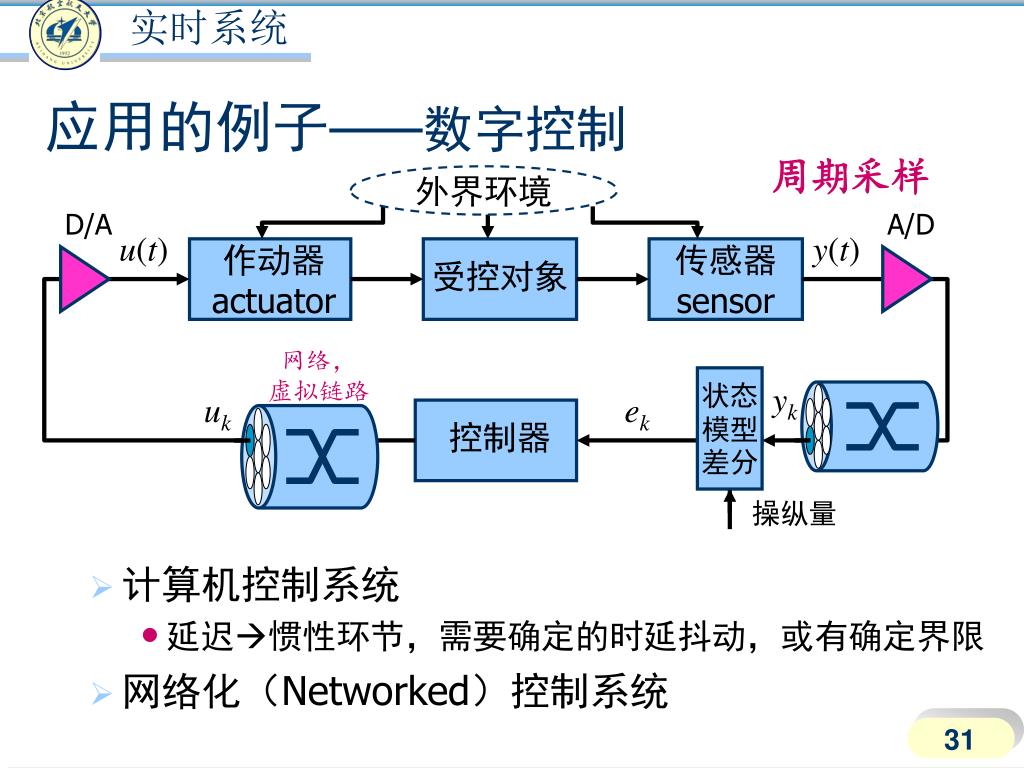

31. D/A A/D 网络，虚拟链路 yk uk ek 状态模型差分 yk 应用的例子——数字控制 周期采样 外界环境 • 计算机控制系统 • 延迟惯性环节，需要确定的时延抖动，或有确定界限 • 网络化（Networked）控制系统 u(t) y(t) 作动器 传感器 受控对象 actuator sensor 差分 e(t) 控制器 操纵量

32. 应用的例子——层次化的实时系统 应答 指令 操作者—系统 接口 [Liu 2003] p9 • 空中交通管制（ATC） • 飞行管理（FMS） • 飞行控制 • 低层控制规律计算周期时间us, ms,…, s； • 高层控制规律计算复杂而多变，周期时间min，甚至hour。 状态观测器 空中 交通管制 来自探测器 虚拟对象 导航仪 状态观测器 飞行 管理系统 虚拟对象 状态观测器 飞行 控制器 物理对象 大气数据 系统

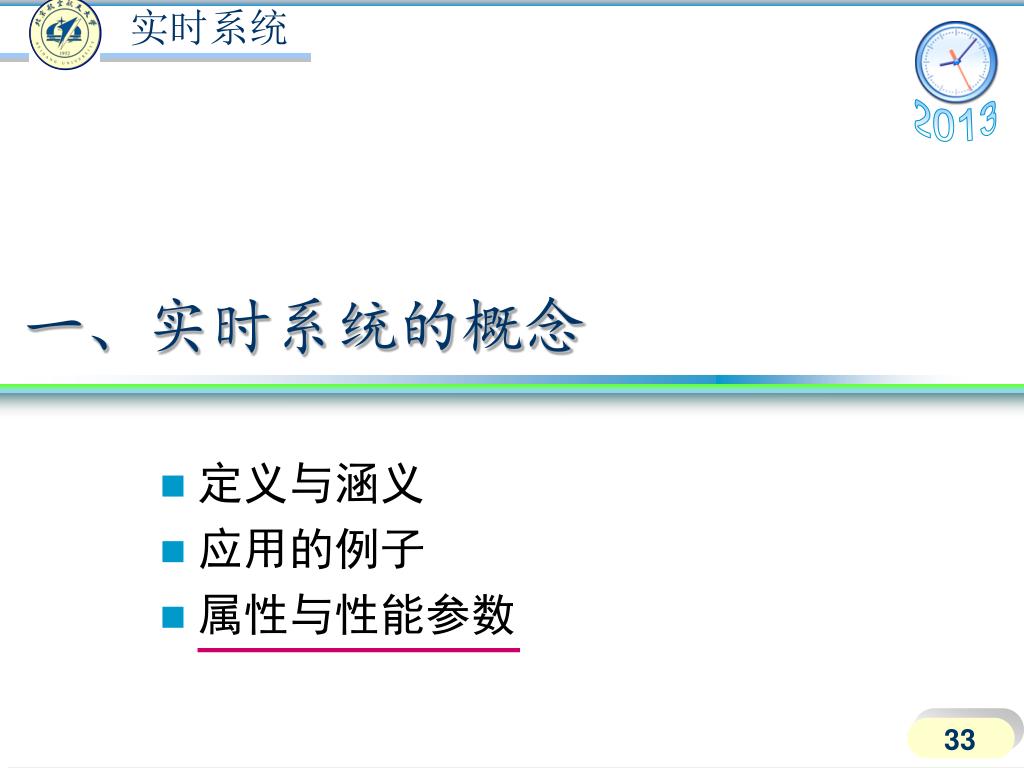

33. 定义与涵义 应用的例子 属性与性能参数 一、实时系统的概念 2013

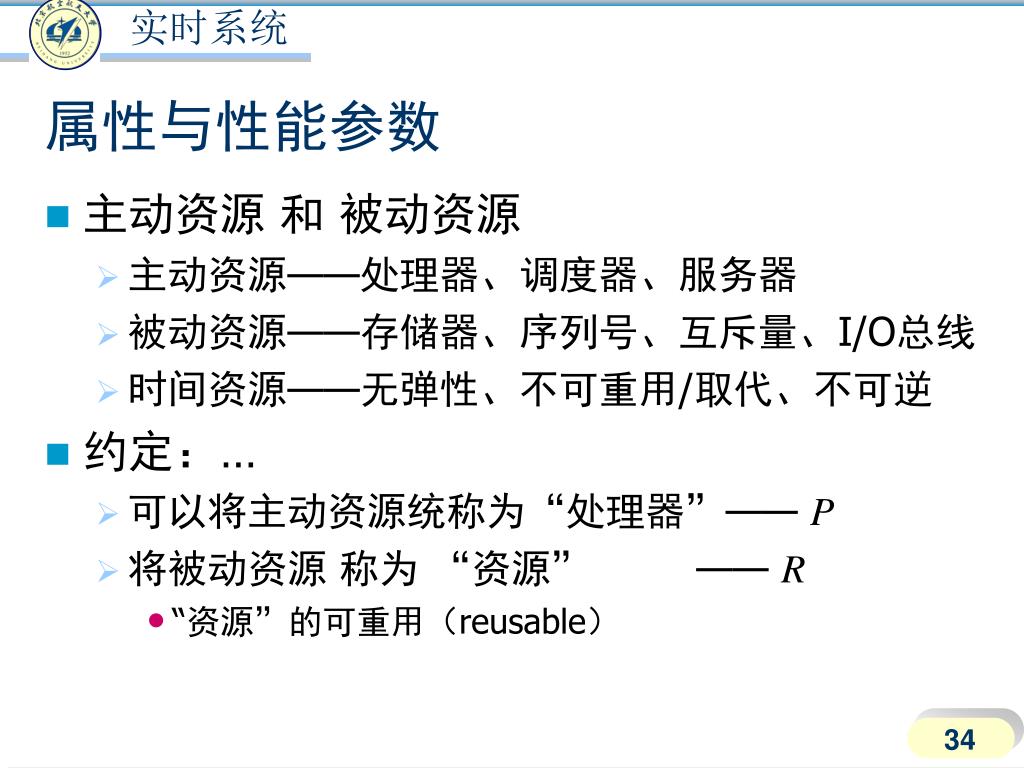

34. 属性与性能参数 • 主动资源 和 被动资源 • 主动资源——处理器、调度器、服务器 • 被动资源——存储器、序列号、互斥量、I/O总线 • 时间资源——无弹性、不可重用/取代、不可逆 • 约定：… • 可以将主动资源统称为“处理器”—— P • 将被动资源 称为 “资源” —— R • “资源”的可重用（reusable）

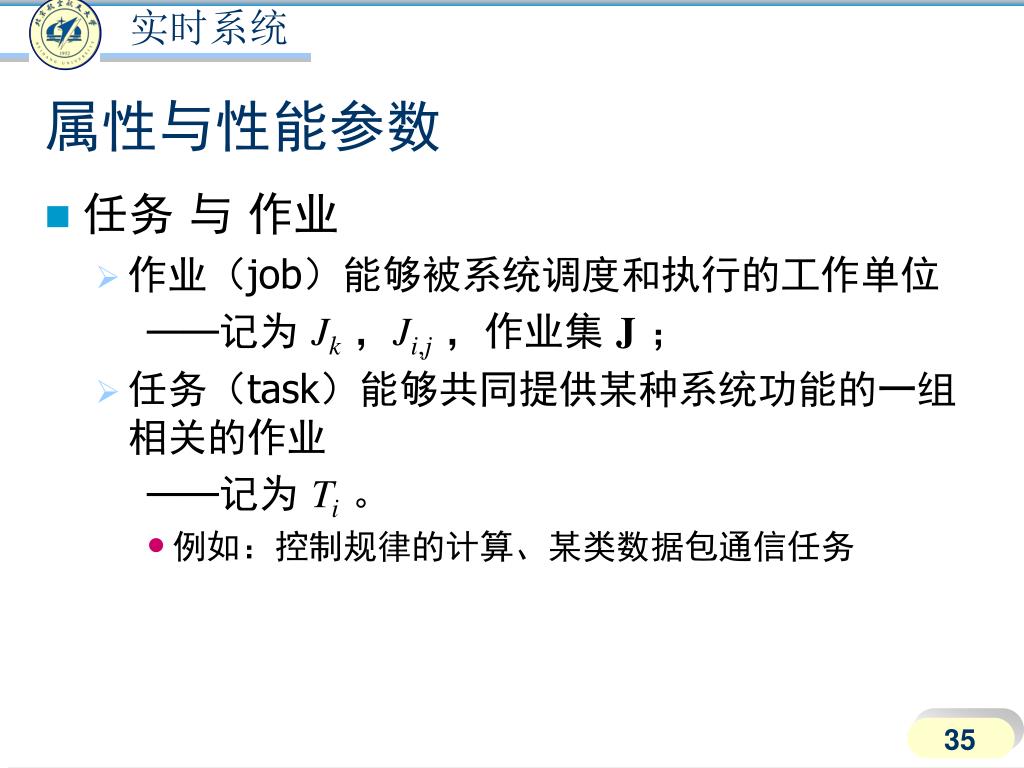

35. 属性与性能参数 • 任务 与 作业 • 作业（job）能够被系统调度和执行的工作单位 ——记为 Jk，Ji,j，作业集 J； • 任务（task）能够共同提供某种系统功能的一组相关的作业 ——记为 Ti。 • 例如：控制规律的计算、某类数据包通信任务

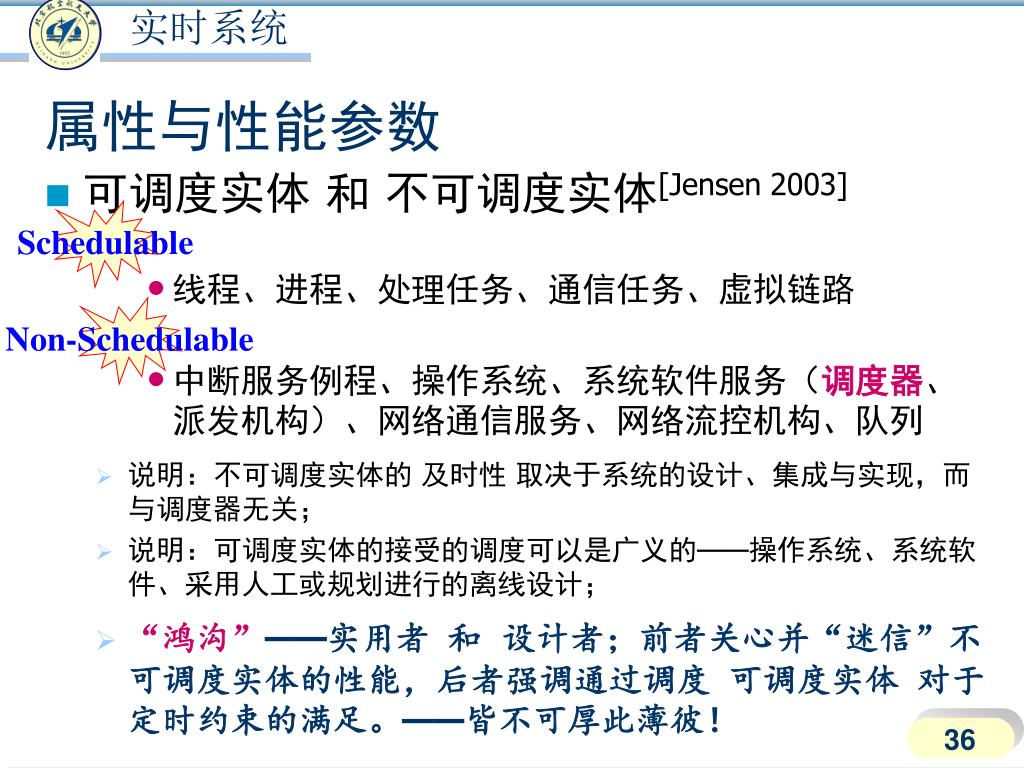

36. 属性与性能参数 • 可调度实体 和 不可调度实体[Jensen 2003] • 线程、进程、处理任务、通信任务、虚拟链路 • 中断服务例程、操作系统、系统软件服务（调度器、派发机构）、网络通信服务、网络流控机构、队列 • 说明：不可调度实体的 及时性 取决于系统的设计、集成与实现，而与调度器无关； • 说明：可调度实体的接受的调度可以是广义的——操作系统、系统软件、采用人工或规划进行的离线设计； • “鸿沟”——实用者 和设计者；前者关心并“迷信”不可调度实体的性能，后者强调通过调度 可调度实体 对于定时约束的满足。——皆不可厚此薄彼！ Schedulable Non-Schedulable

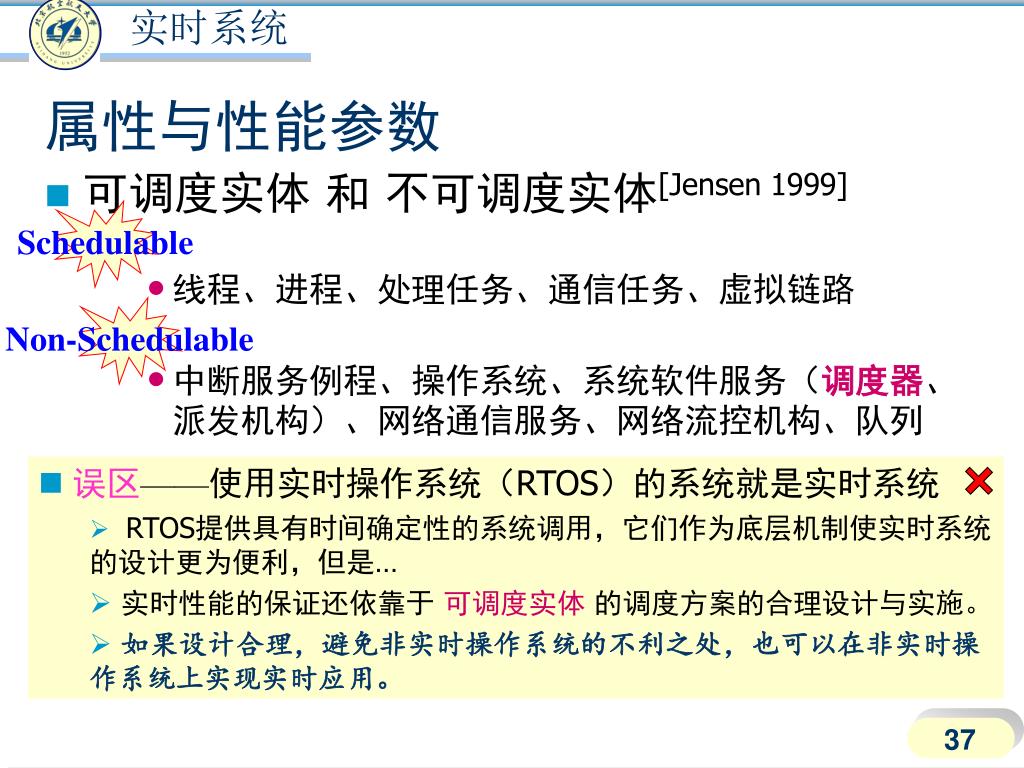

37. 误区——使用实时操作系统（RTOS）的系统就是实时系统误区——使用实时操作系统（RTOS）的系统就是实时系统 • RTOS提供具有时间确定性的系统调用，它们作为底层机制使实时系统的设计更为便利，但是… • 实时性能的保证还依靠于 可调度实体 的调度方案的合理设计与实施。 • 如果设计合理，避免非实时操作系统的不利之处，也可以在非实时操作系统上实现实时应用。 属性与性能参数 • 可调度实体 和 不可调度实体[Jensen 1999] • 线程、进程、处理任务、通信任务、虚拟链路 • 中断服务例程、操作系统、系统软件服务（调度器、派发机构）、网络通信服务、网络流控机构、队列 • 说明：不可调度实体的 及时性 取决于系统的设计、集成与实现，而与调度器无关； • 说明：可调度实体的接受的调度可以是广义的——操作系统、系统软件、采用人工或规划进行的离线设计； • “鸿沟”——实用者 和设计者；前者关心并“迷信”不可调度实体的性能，后者强调通过调度 可调度实体 对于定时约束的满足。——皆不可厚此薄彼！ Schedulable Non-Schedulable

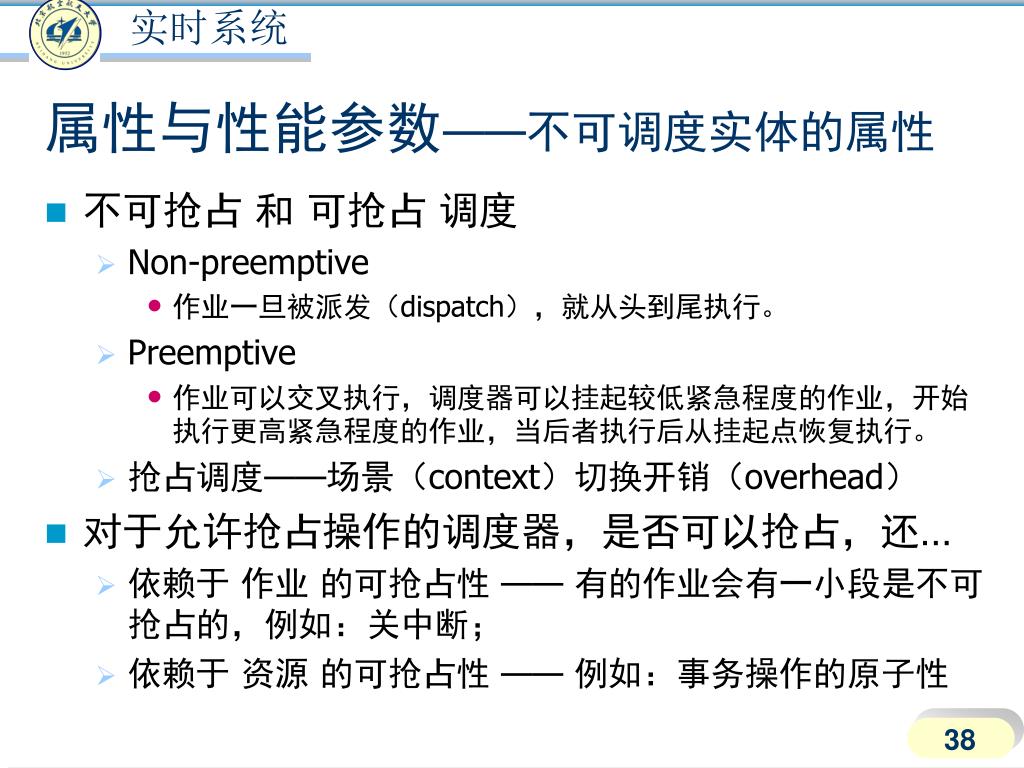

38. 属性与性能参数——不可调度实体的属性 • 不可抢占 和 可抢占 调度 • Non-preemptive • 作业一旦被派发（dispatch），就从头到尾执行。 • Preemptive • 作业可以交叉执行，调度器可以挂起较低紧急程度的作业，开始执行更高紧急程度的作业，当后者执行后从挂起点恢复执行。 • 抢占调度——场景（context）切换开销（overhead） • 对于允许抢占操作的调度器，是否可以抢占，还… • 依赖于 作业 的可抢占性 —— 有的作业会有一小段是不可抢占的，例如：关中断； • 依赖于 资源 的可抢占性 —— 例如：事务操作的原子性

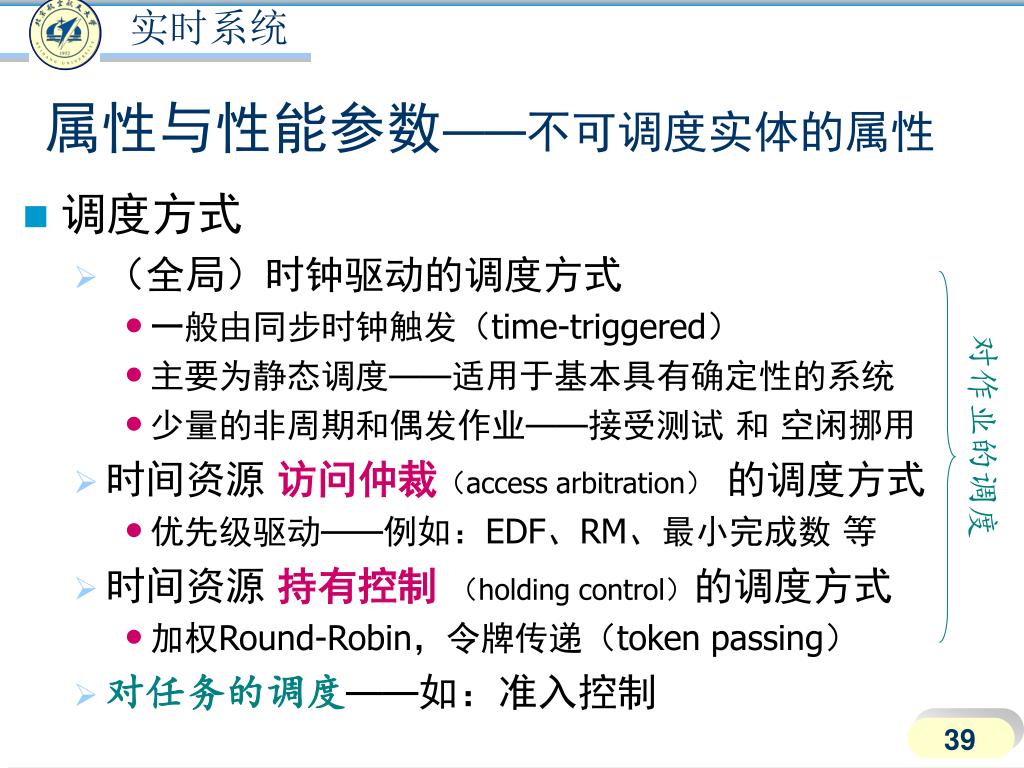

39. 对作业的调度 属性与性能参数——不可调度实体的属性 • 调度方式 • （全局）时钟驱动的调度方式 • 一般由同步时钟触发（time-triggered） • 主要为静态调度——适用于基本具有确定性的系统 • 少量的非周期和偶发作业——接受测试 和 空闲挪用 • 时间资源 访问仲裁（access arbitration） 的调度方式 • 优先级驱动——例如：EDF、RM、最小完成数 等 • 时间资源 持有控制（holding control）的调度方式 • 加权Round-Robin，令牌传递（token passing） • 对任务的调度——如：准入控制

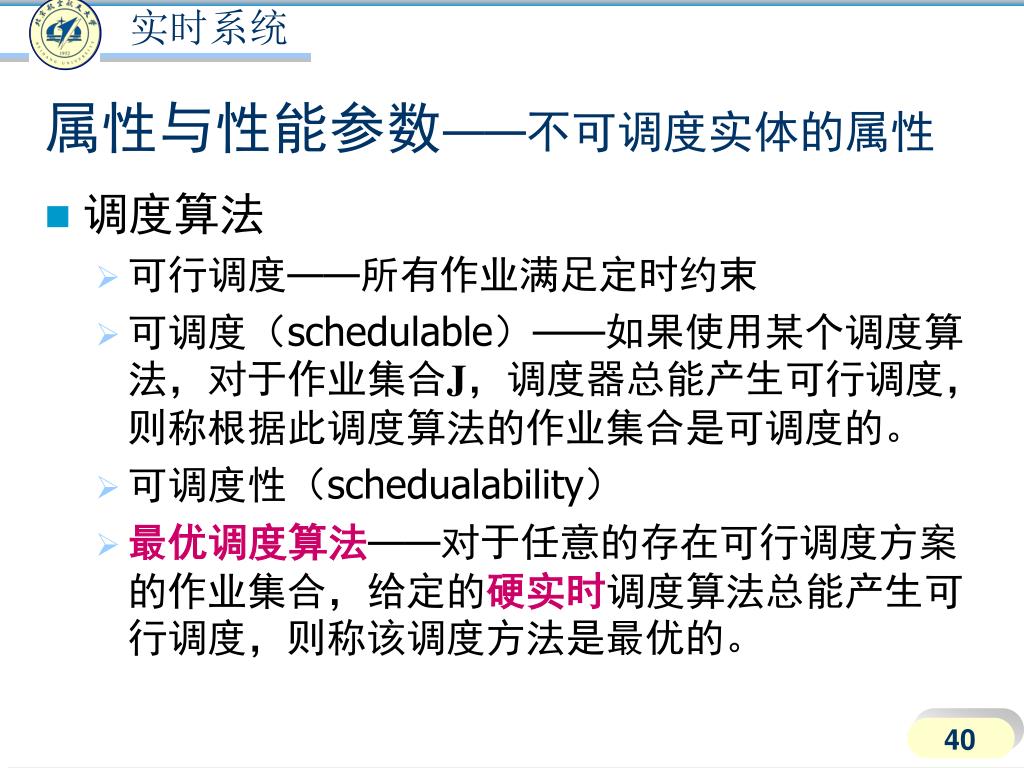

40. 属性与性能参数——不可调度实体的属性 • 调度算法 • 可行调度——所有作业满足定时约束 • 可调度（schedulable）——如果使用某个调度算法，对于作业集合J，调度器总能产生可行调度，则称根据此调度算法的作业集合是可调度的。 • 可调度性（schedualability） • 最优调度算法——对于任意的存在可行调度方案的作业集合，给定的硬实时调度算法总能产生可行调度，则称该调度方法是最优的。

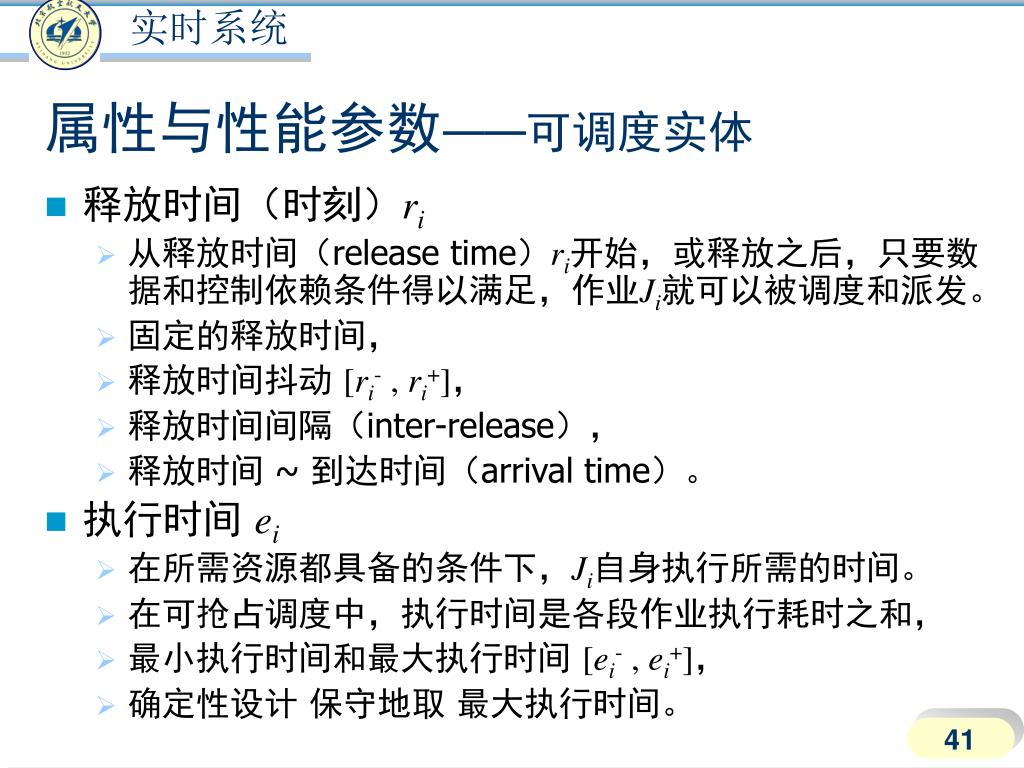

41. 属性与性能参数——可调度实体 • 释放时间（时刻）ri • 从释放时间（release time）ri开始，或释放之后，只要数据和控制依赖条件得以满足，作业Ji就可以被调度和派发。 • 固定的释放时间， • 释放时间抖动 [ri- , ri+]， • 释放时间间隔（inter-release）， • 释放时间 ~ 到达时间（arrival time）。 • 执行时间 ei • 在所需资源都具备的条件下，Ji自身执行所需的时间。 • 在可抢占调度中，执行时间是各段作业执行耗时之和， • 最小执行时间和最大执行时间 [ei- , ei+]， • 确定性设计 保守地取 最大执行时间。

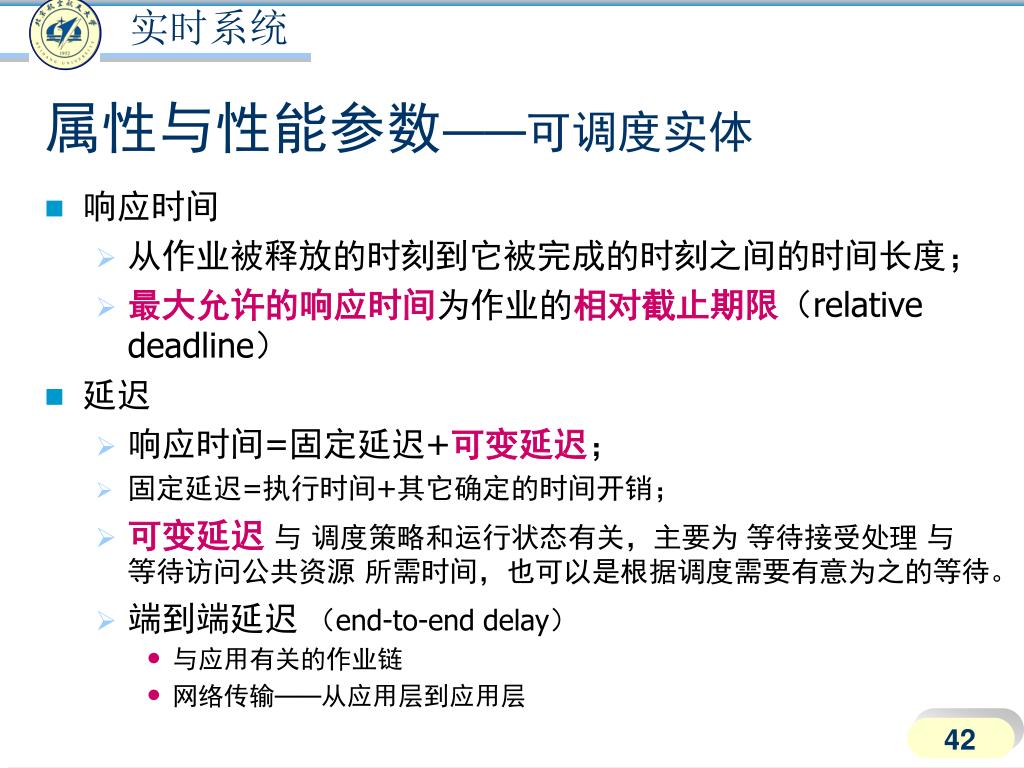

42. 属性与性能参数——可调度实体 • 响应时间 • 从作业被释放的时刻到它被完成的时刻之间的时间长度； • 最大允许的响应时间为作业的相对截止期限（relative deadline） • 延迟 • 响应时间=固定延迟+可变延迟； • 固定延迟=执行时间+其它确定的时间开销； • 可变延迟 与 调度策略和运行状态有关，主要为 等待接受处理 与 等待访问公共资源 所需时间，也可以是根据调度需要有意为之的等待。 • 端到端延迟 （end-to-end delay） • 与应用有关的作业链 • 网络传输——从应用层到应用层

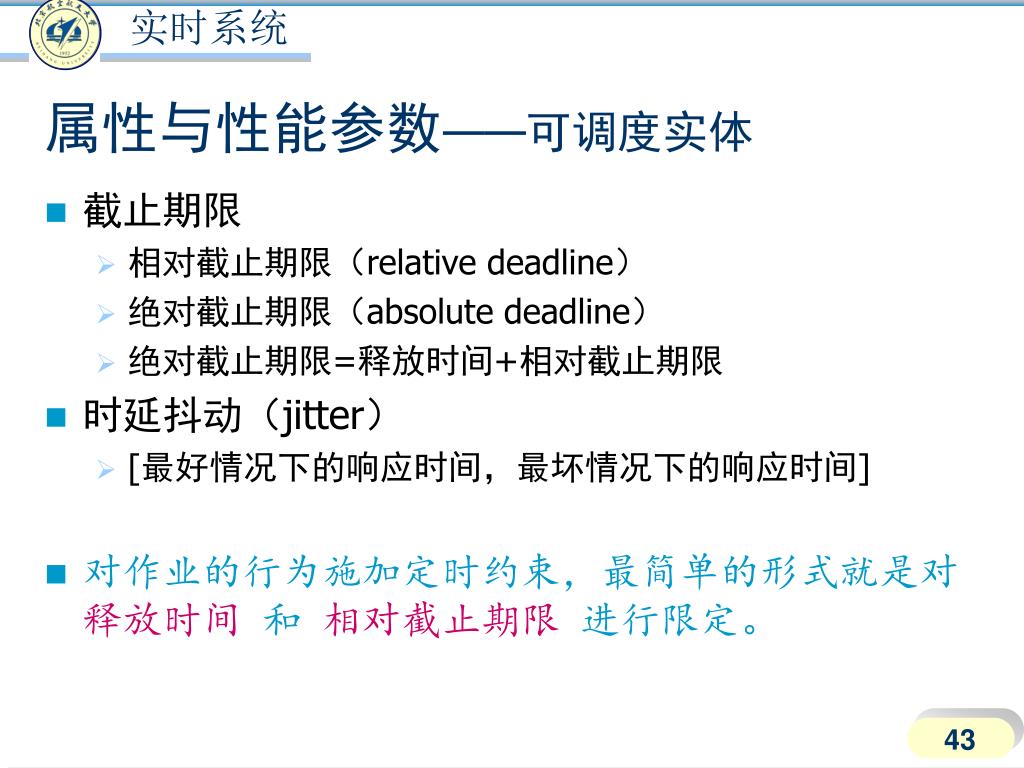

43. 属性与性能参数——可调度实体 • 截止期限 • 相对截止期限（relative deadline） • 绝对截止期限（absolute deadline） • 绝对截止期限=释放时间+相对截止期限 • 时延抖动（jitter） • [最好情况下的响应时间，最坏情况下的响应时间] • 对作业的行为施加定时约束，最简单的形式就是对 释放时间 和 相对截止期限 进行限定。

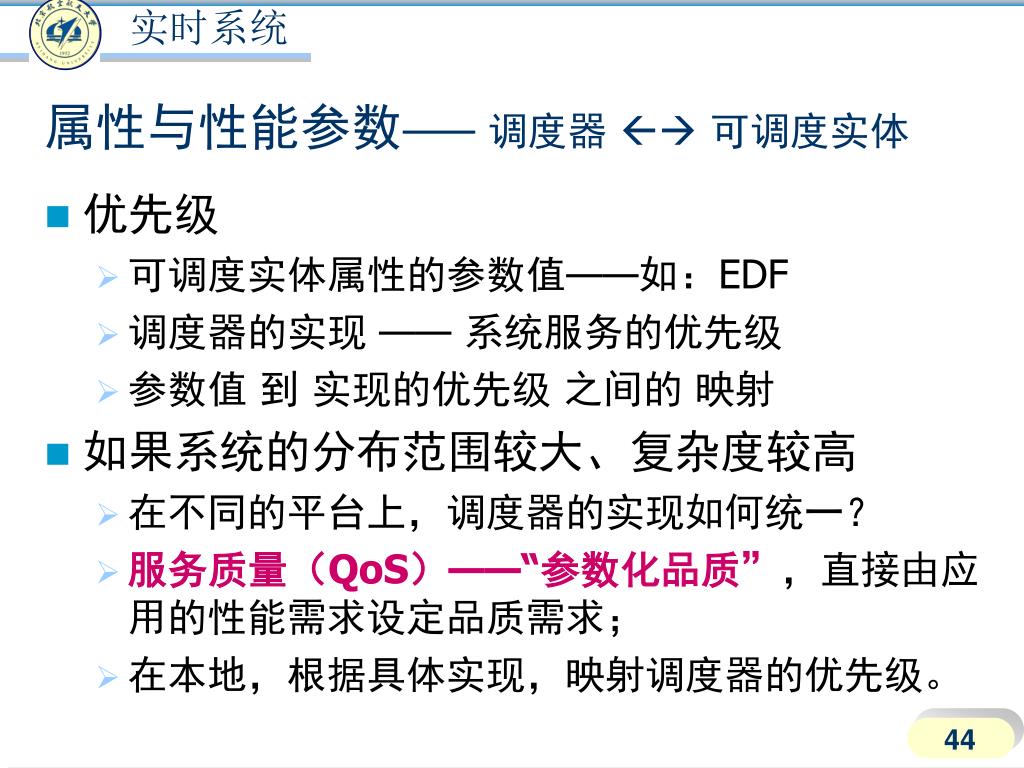

44. 属性与性能参数—— 调度器  可调度实体 • 优先级 • 可调度实体属性的参数值——如：EDF • 调度器的实现 —— 系统服务的优先级 • 参数值 到 实现的优先级 之间的 映射 • 如果系统的分布范围较大、复杂度较高 • 在不同的平台上，调度器的实现如何统一？ • 服务质量（QoS）——“参数化品质”，直接由应用的性能需求设定品质需求； • 在本地，根据具体实现，映射调度器的优先级。

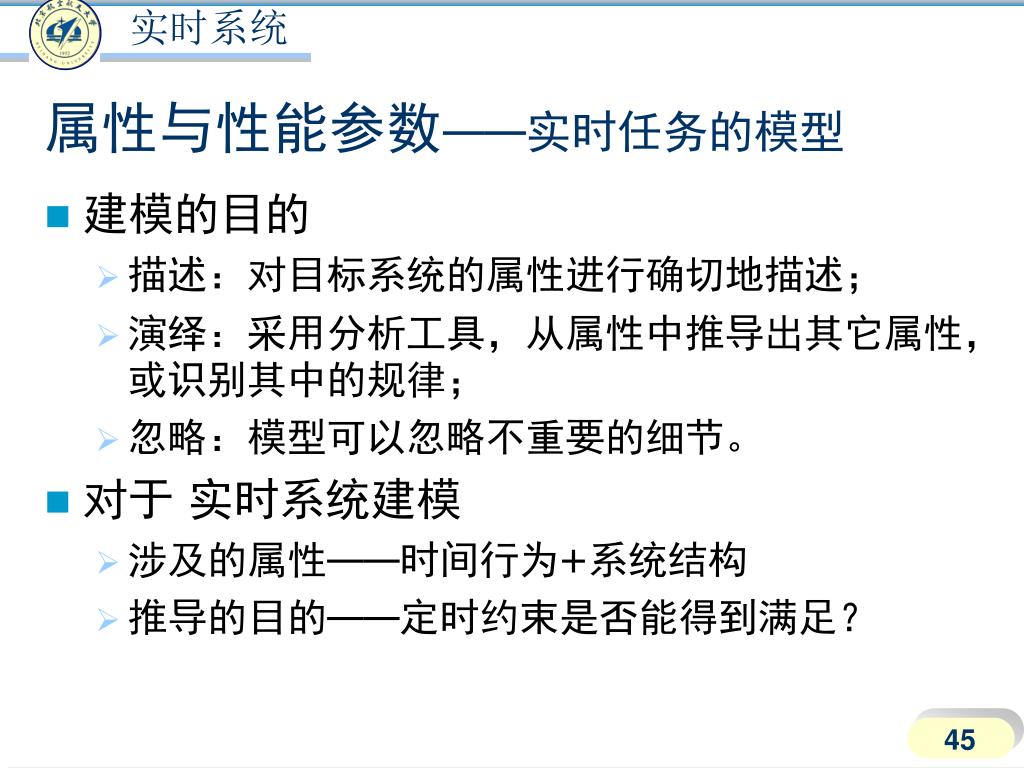

45. 属性与性能参数——实时任务的模型 • 建模的目的 • 描述：对目标系统的属性进行确切地描述； • 演绎：采用分析工具，从属性中推导出其它属性，或识别其中的规律； • 忽略：模型可以忽略不重要的细节。 • 对于 实时系统建模 • 涉及的属性——时间行为+系统结构 • 推导的目的——定时约束是否能得到满足？

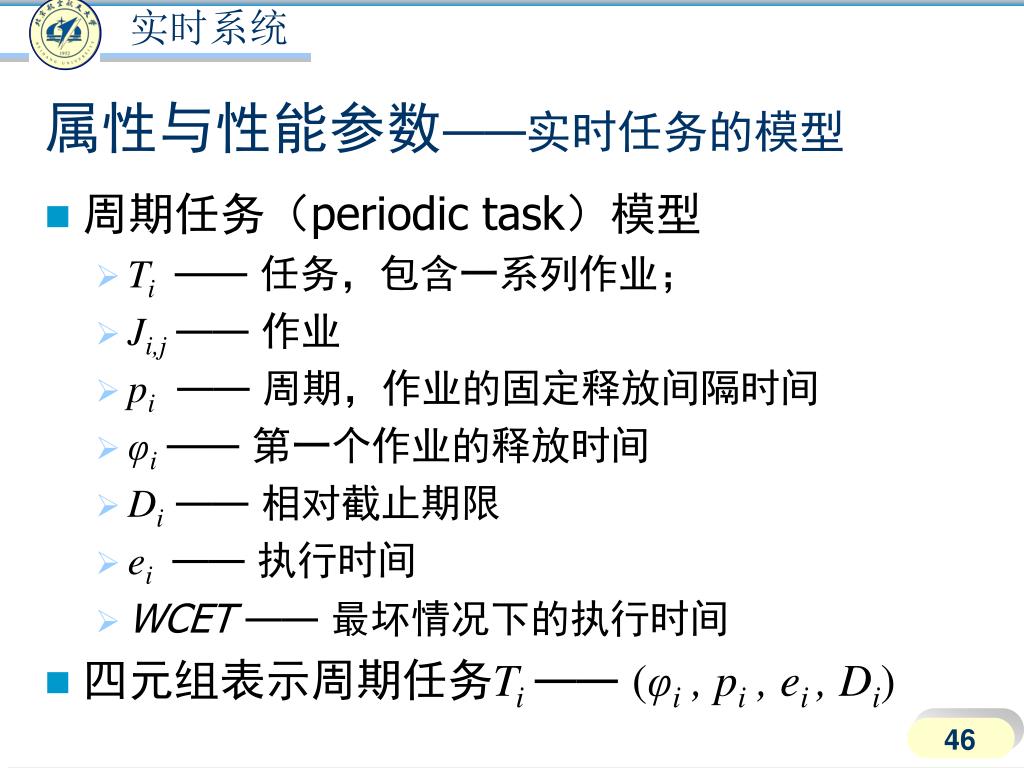

46. 属性与性能参数——实时任务的模型 • 周期任务（periodic task）模型 • Ti—— 任务，包含一系列作业； • Ji,j—— 作业 • pi —— 周期，作业的固定释放间隔时间 • φi—— 第一个作业的释放时间 • Di —— 相对截止期限 • ei—— 执行时间 • WCET —— 最坏情况下的执行时间 • 四元组表示周期任务Ti—— (φi , pi, ei , Di)

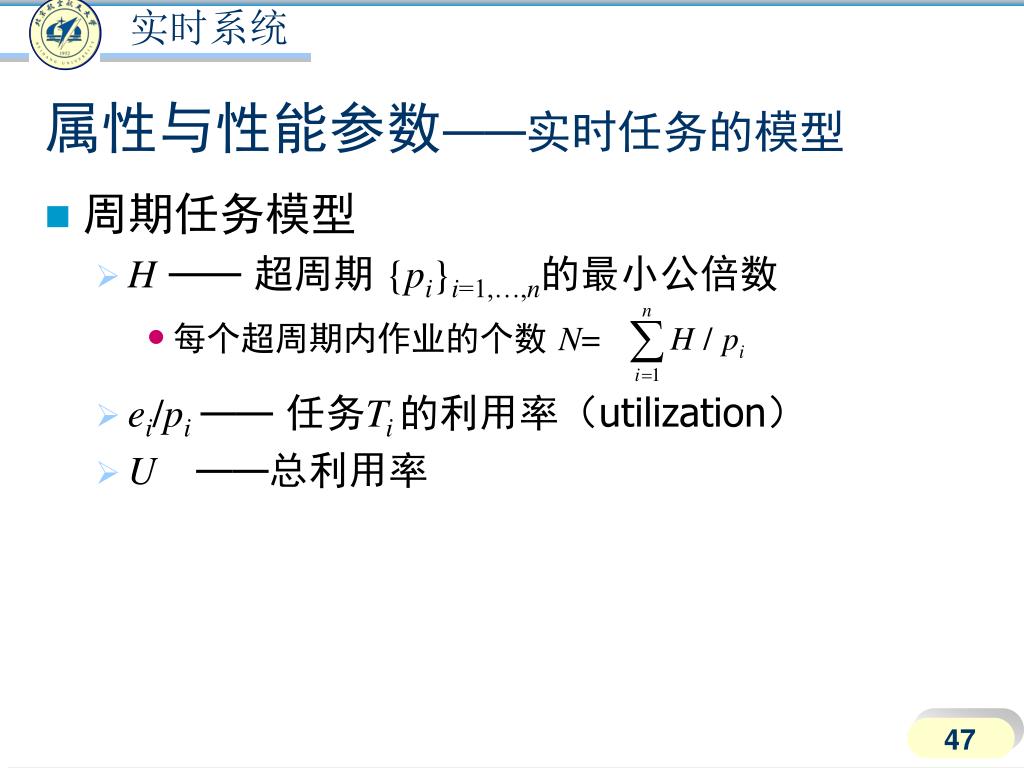

47. 属性与性能参数——实时任务的模型 • 周期任务模型 • H —— 超周期 {pi}i=1,…,n的最小公倍数 • 每个超周期内作业的个数 N= • ei/pi—— 任务Ti 的利用率（utilization） • U ——总利用率

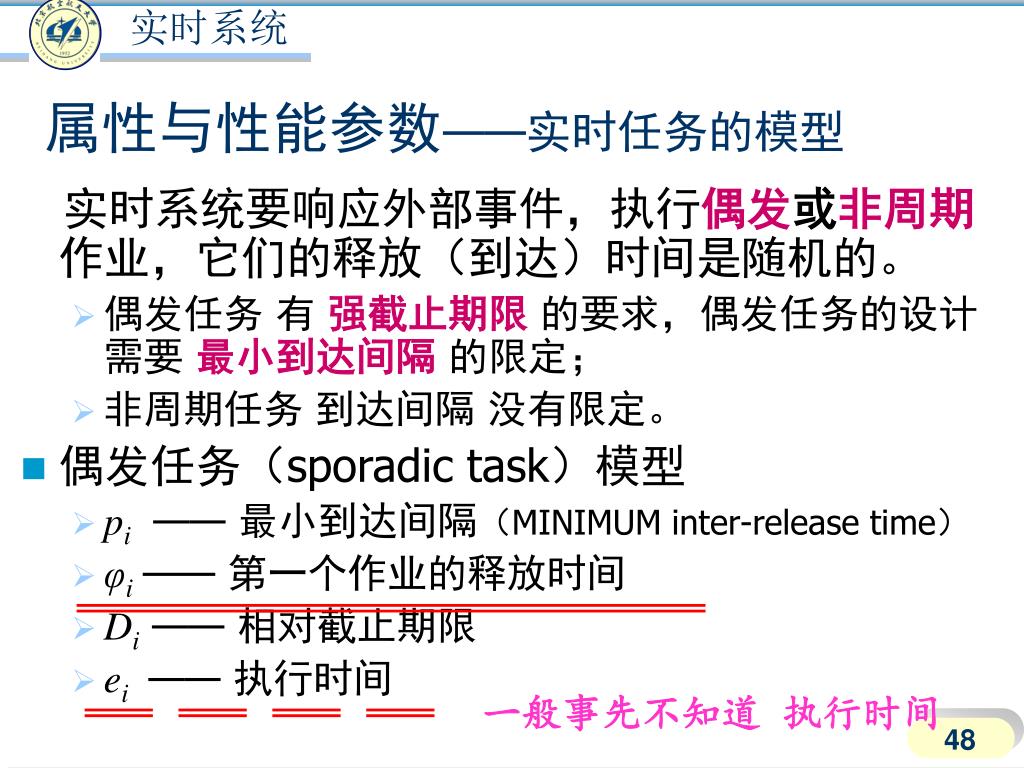

48. 属性与性能参数——实时任务的模型 实时系统要响应外部事件，执行偶发或非周期作业，它们的释放（到达）时间是随机的。 • 偶发任务 有 强截止期限 的要求，偶发任务的设计需要 最小到达间隔 的限定； • 非周期任务 到达间隔 没有限定。 • 偶发任务（sporadic task）模型 • pi —— 最小到达间隔（MINIMUM inter-release time） • φi—— 第一个作业的释放时间 • Di —— 相对截止期限 • ei—— 执行时间 一般事先不知道 执行时间

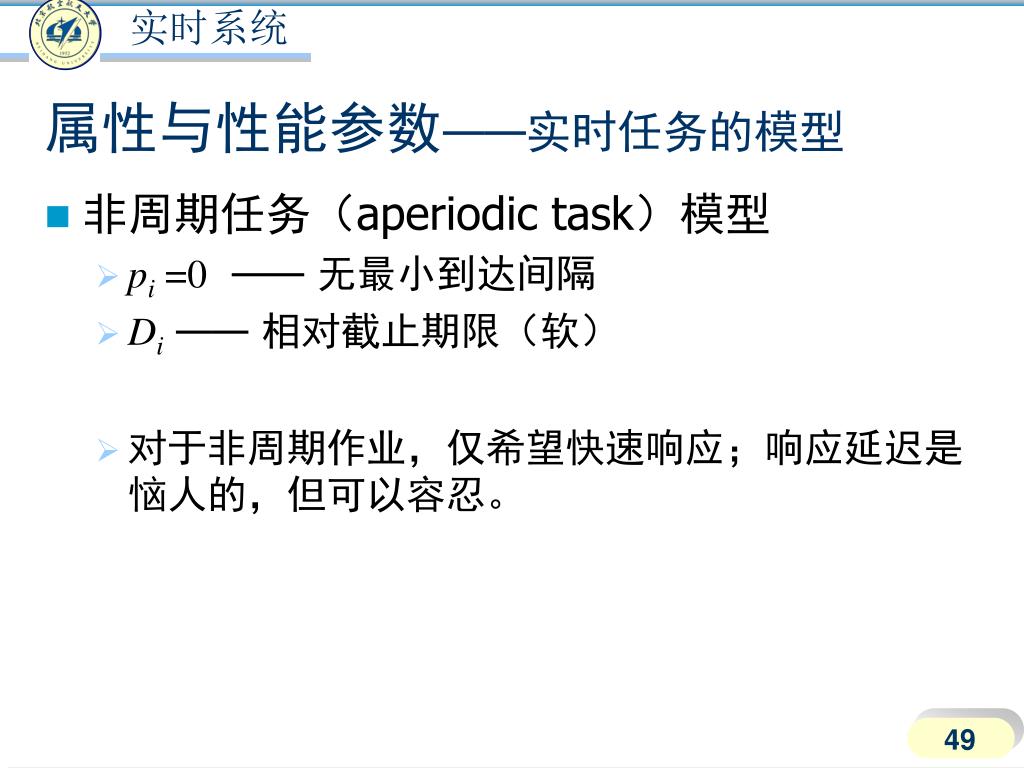

49. 属性与性能参数——实时任务的模型 • 非周期任务（aperiodic task）模型 • pi =0 —— 无最小到达间隔 • Di —— 相对截止期限（软） • 对于非周期作业，仅希望快速响应；响应延迟是恼人的，但可以容忍。

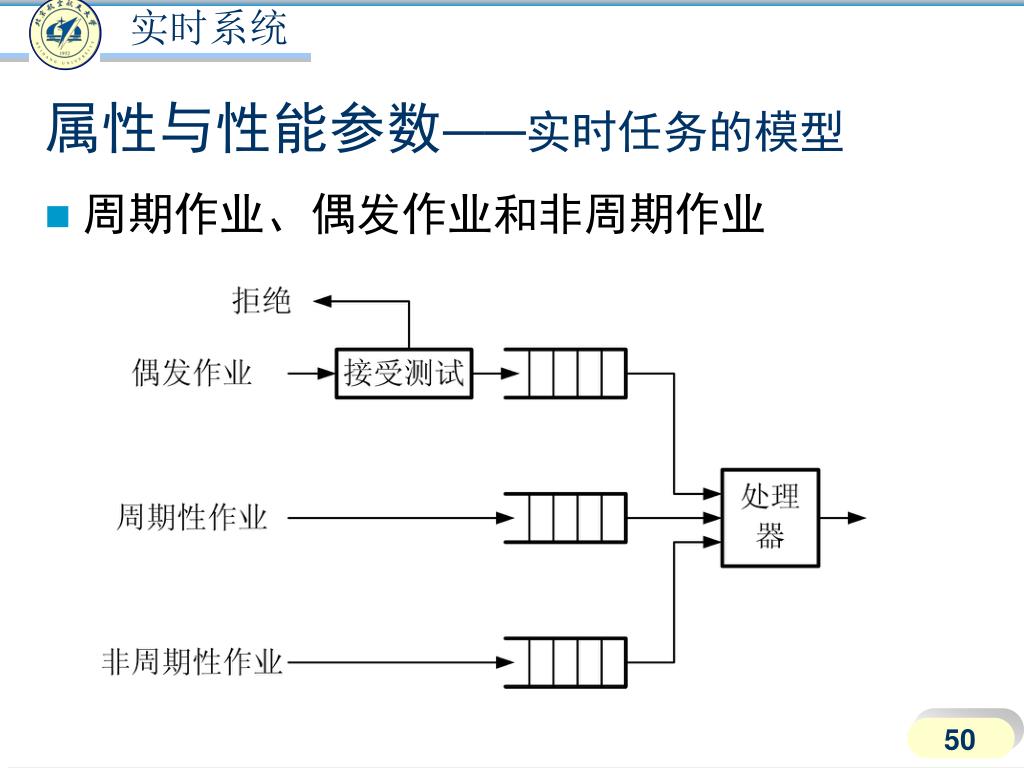

50. 属性与性能参数——实时任务的模型 • 周期作业、偶发作业和非周期作业
