Open FCOEについて 電気情報工学科4年林　健太朗

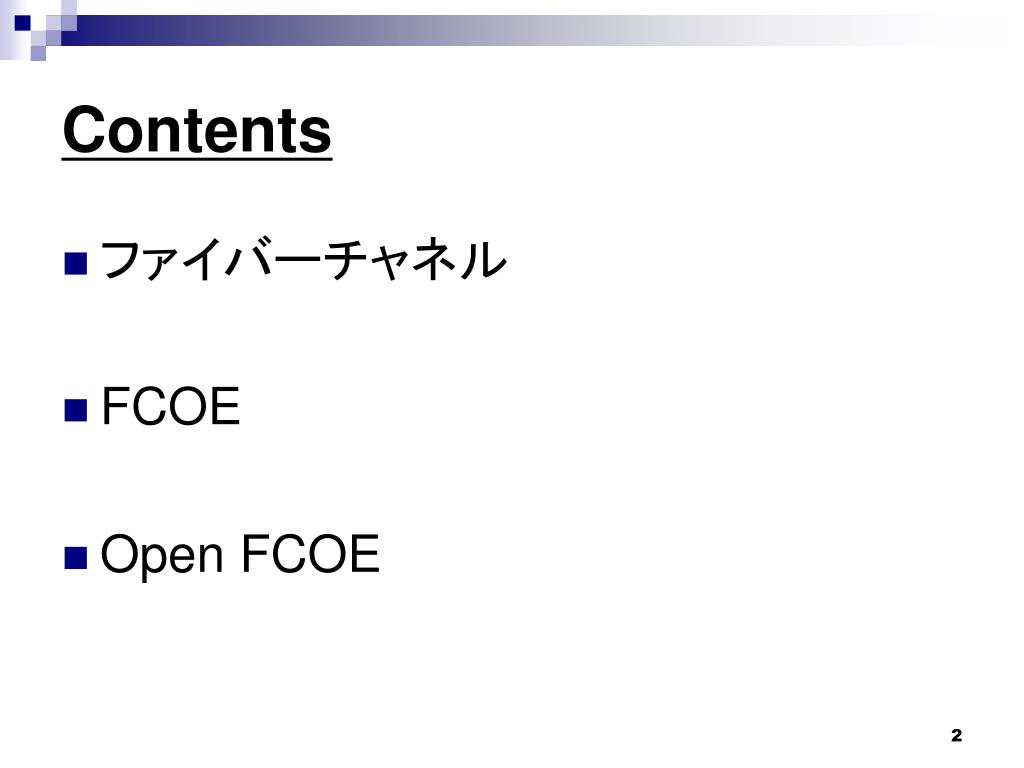

Contents • ファイバーチャネル • FCOE • Open FCOE

ファイバーチャネル • ANSIT11委員会において標準化された高速デジタルデータ伝送に関するプロトコル • 当初はスーパーコンピュータ領域で使われていたが現在は主にSANにおいて使われている • ケーブルには同軸ケーブルか光ファイバーが使われる

ファイバーチャネル • 転送速度は同軸ケーブルで１３３Mbps • 光ファイバーでは１Gbps,２Gbps、４Gbpsのものがあり８Gbpsのものが開発中 • 符号化方式は８B/10B • ネットワーク形態は主に３つある

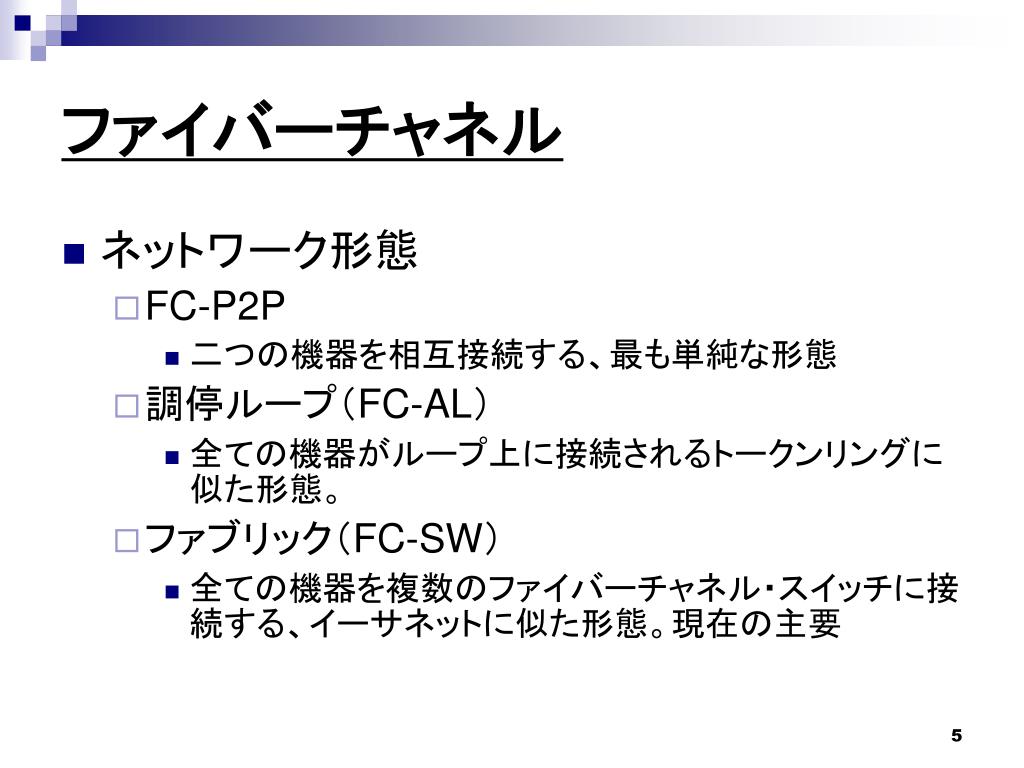

ファイバーチャネル • ネットワーク形態 • FC-P2P • 二つの機器を相互接続する、最も単純な形態 • 調停ループ（FC-AL） • 全ての機器がループ上に接続されるトークンリングに似た形態。 • ファブリック（FC-SW） • 全ての機器を複数のファイバーチャネル・スイッチに接続する、イーサネットに似た形態。現在の主要

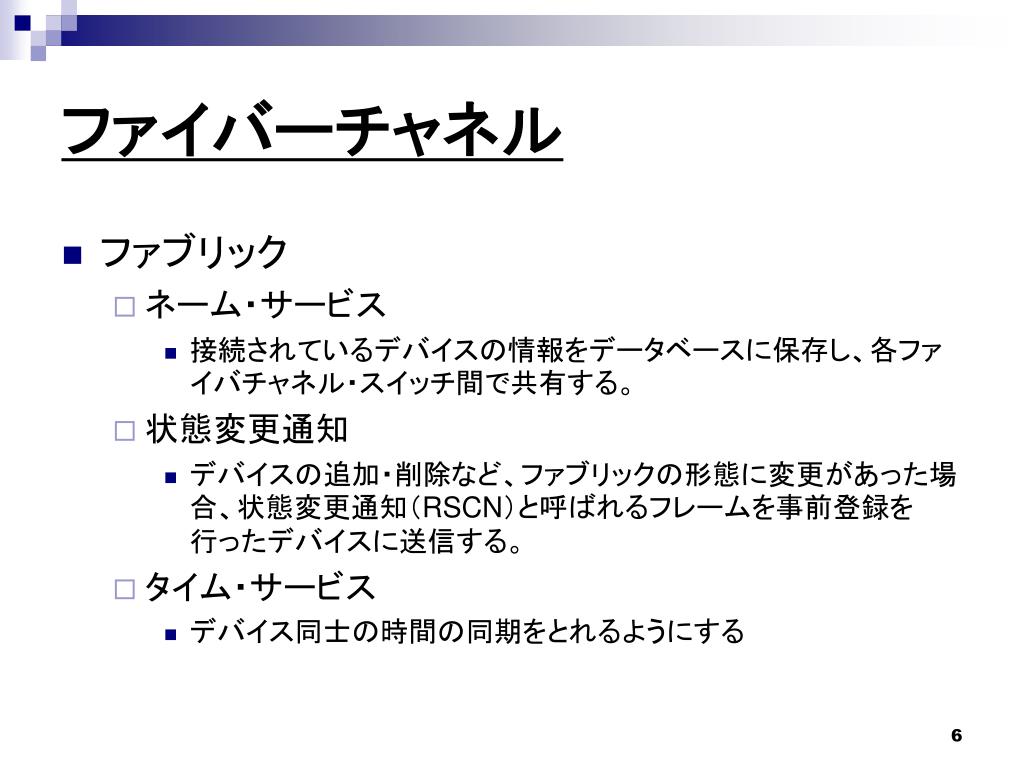

ファイバーチャネル • ファブリック • ネーム・サービス • 接続されているデバイスの情報をデータベースに保存し、各ファイバチャネル・スイッチ間で共有する。 • 状態変更通知 • デバイスの追加・削除など、ファブリックの形態に変更があった場合、状態変更通知（RSCN）と呼ばれるフレームを事前登録を行ったデバイスに送信する。 • タイム・サービス • デバイス同士の時間の同期をとれるようにする

ファイバーチャネル • ファイバーチャネルの各HBAは、イーサネットのMACアドレスと同様、ユニークなWorld Wide Name(WWN)を付与されている • WWNは二種類存在 • HBA単位に割り当てられるWWN。HBAに複数のポートがあれば、それはポート間で共有される • ポート単位のWWN。

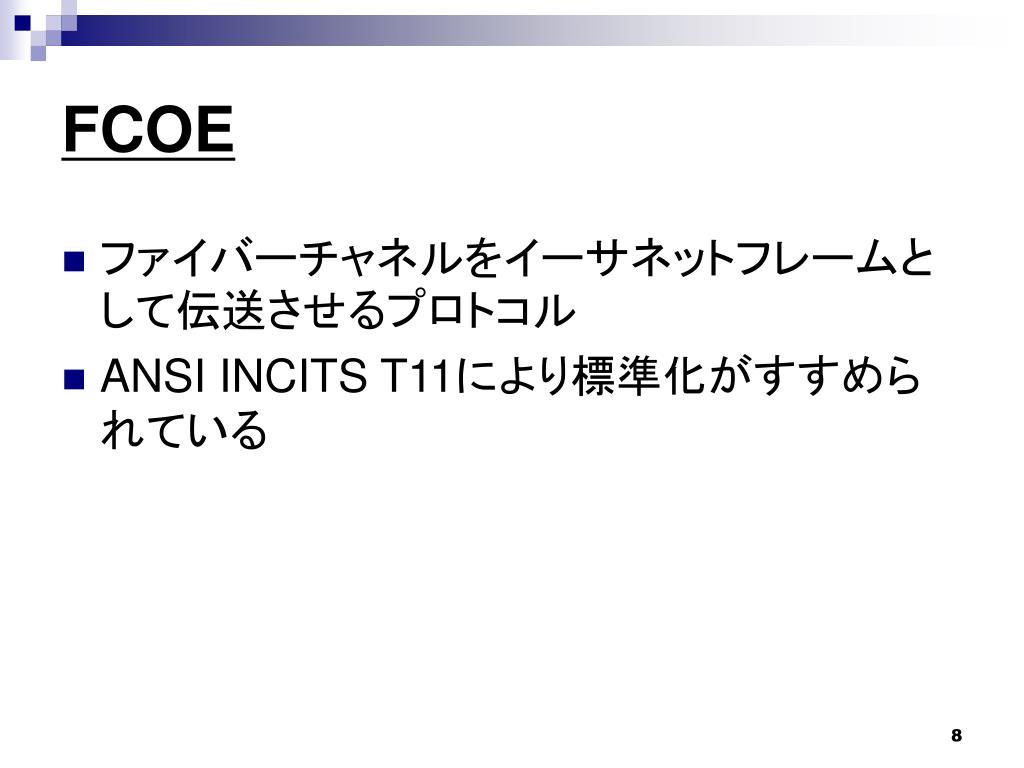

FCOE • ファイバーチャネルをイーサネットフレームとして伝送させるプロトコル • ANSI INCITS T11により標準化がすすめられている

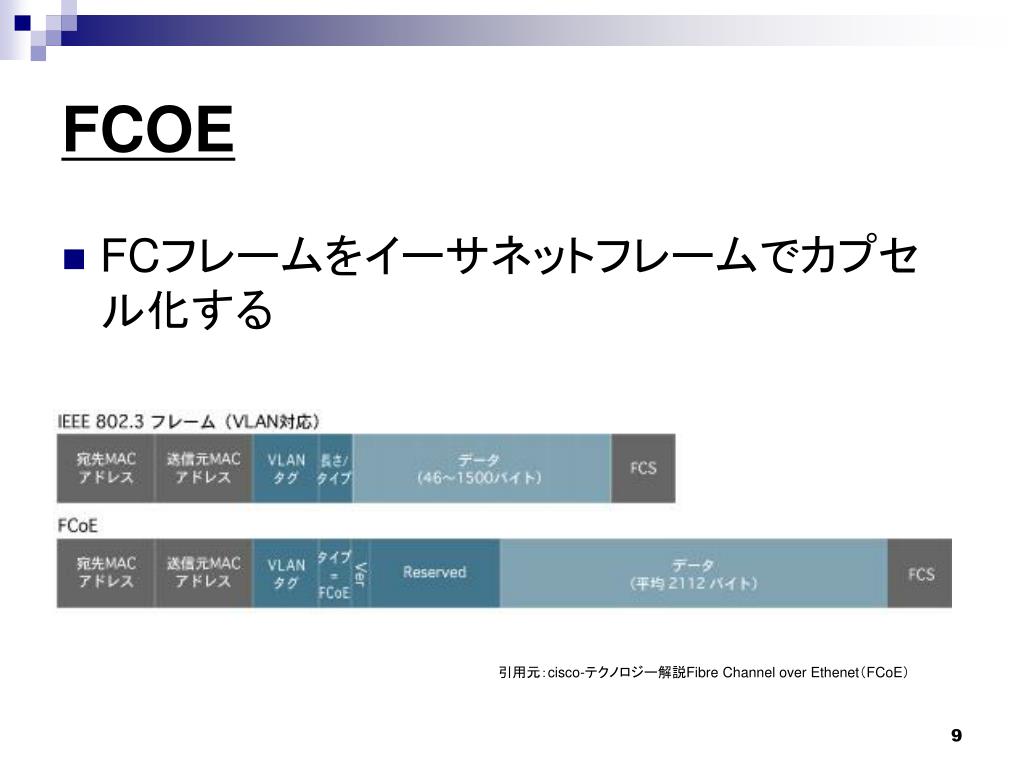

FCOE • FCフレームをイーサネットフレームでカプセル化する引用元：cisco-テクノロジー解説Fibre Channel over Ethenet（FCoE）

FCOE • FC対応スイッチはイーサネットスイッチとFCスイッチの両方の機能を備える。 • フレームのタイプにより処理を分ける

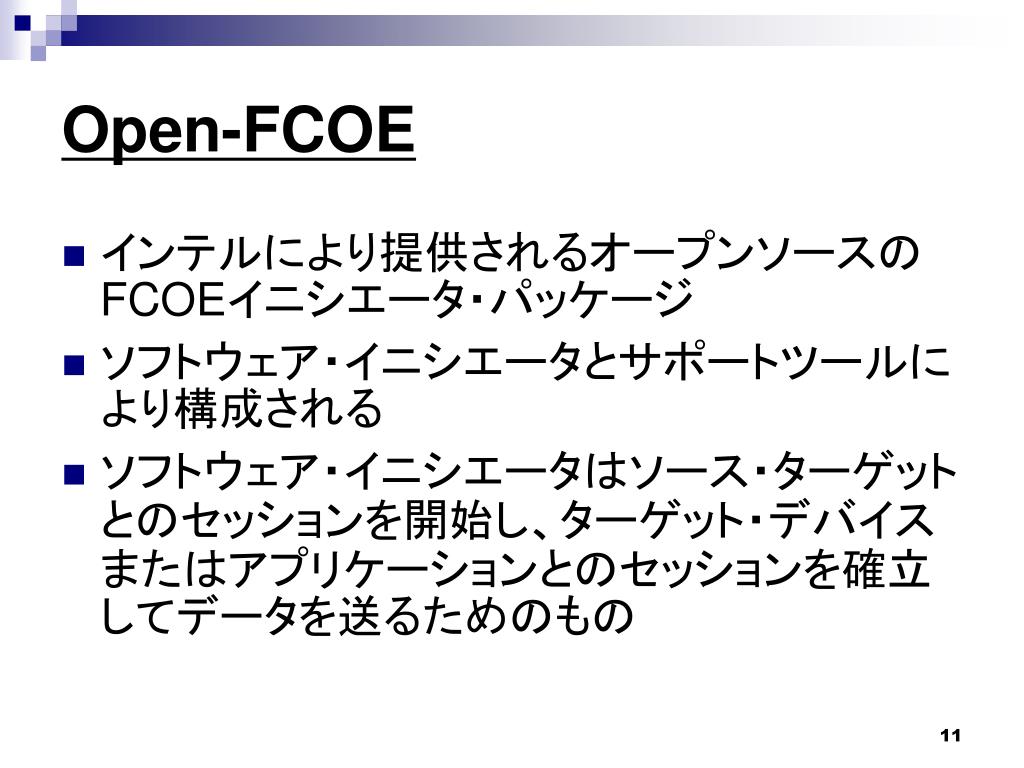

Open-FCOE • インテルにより提供されるオープンソースのFCOEイニシエータ・パッケージ • ソフトウェア・イニシエータとサポートツールにより構成される • ソフトウェア・イニシエータはソース・ターゲットとのセッションを開始し、ターゲット・デバイスまたはアプリケーションとのセッションを確立してデータを送るためのもの

参考文献 • ウィキペディア • ファイバーチャネルhttp://ja.wikipedia.org/wiki/%E3%83%95%E3%82%A1%E3%82%A4%E3%83%90%E3%83%81%E3%83%A3%E3%83%8D%E3%83%AB • cisco-テクノロジー解説 • Fiber Channel over Ethernet http://www.cisco.com/web/JP/news/cisco_news_letter/tech/fcoe/index.html • Open-FCoE • http://www.open-fcoe.org/
