  1. Αισθητήρια διάταξη έξυπνου παρκαρίσματος National Technical University of Athens Laboratory of Physical Metallurgy

  2. Περίληψη • Ανάλυση Προβλήματος • Υπάρχουσα τεχνολογία • Προτεινόμενη αισθητήρια διάταξη • Χαρακτηριστικά προτεινόμενου συστήματος • Λειτουργικότητα και ευρωστία συστήματος • Μεθοδολογία εφαρμογής • Συμπεράσματα

  3. Ανάλυση Προβλήματος • Εκπεμπόμενοι ρυποι • Κυκλοφοριακή συμφόρηση • Διαφυγόντα κέρδη από παράνομη στάθμευση

  4. Υπάρχουσα τεχνολογία • MobiPARK (e-Trikala) • Εφαρμογές ελέγχου παρκαρίσματος με αισθητήρες

  5. Προτεινόμενος Αισθητήρας • Αισθητήρας μαγνητικού πεδίου Βασισμένος στις μαγνητοσυστολικές γραμμές καθυστέρησης • Βασική αισθητήρια διάταξη Search coil Excitation coil MDL Ie Vo

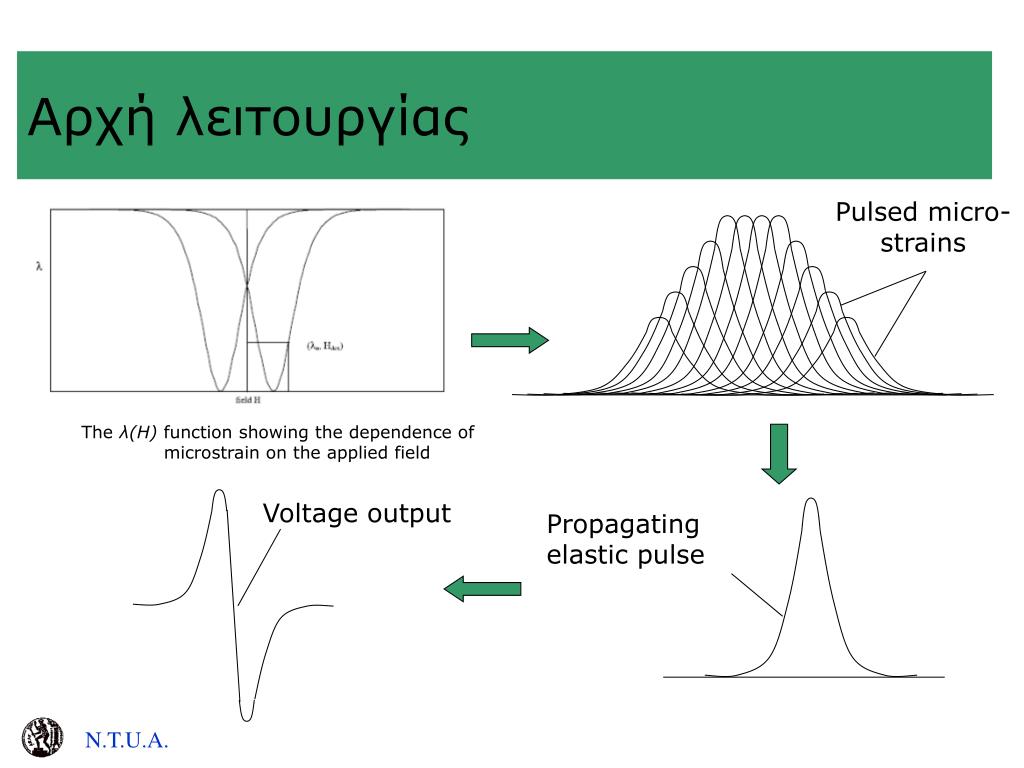

  6. Voltage output Propagating elastic pulse The λ(H) function showing the dependence of microstrain on the applied field Αρχή λειτουργίας Pulsed micro-strains

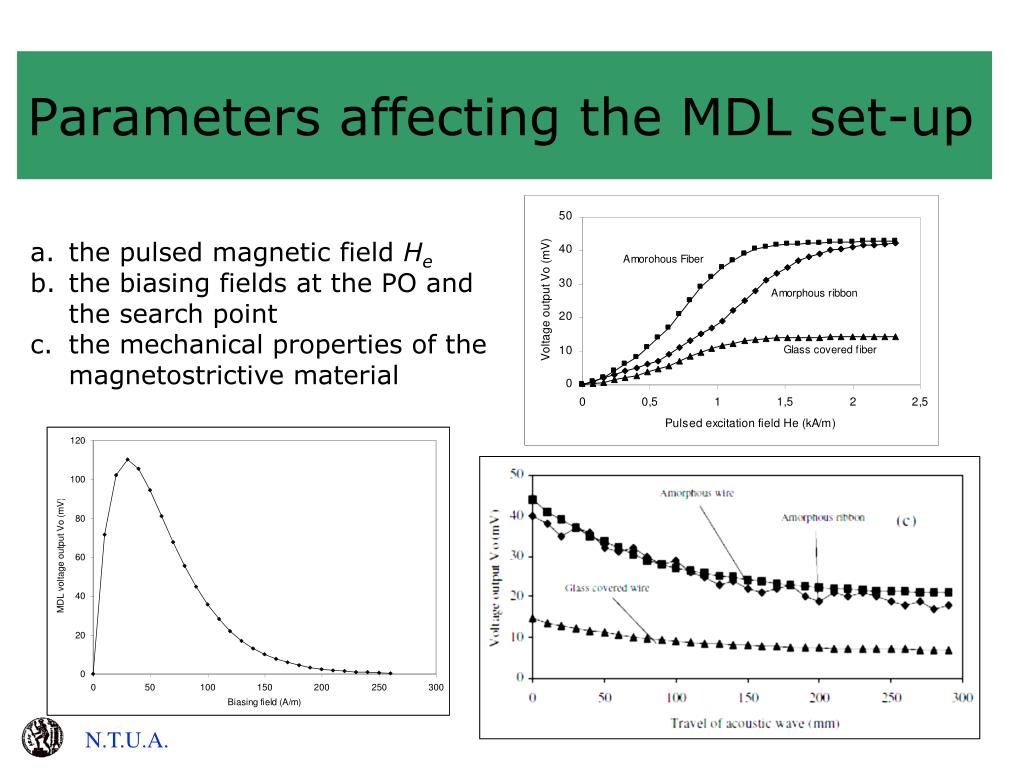

  7. Parameters affecting the MDL set-up • the pulsed magnetic field He • the biasing fields at the PO and the search point • the mechanical properties of the magnetostrictivematerial

  8. New cordless position sensor

  9. Ηλεκτρονικό σύστημα (Ie) • Frequency 1 KHz • Duty cycle 0.1% • Amplitude 1.5 A

  10. Απόκριση αισθητήρα

  11. Χαρακτηριστικά προτεινόμενου συστήματος • Μέτρηση • Αλγόριθμος • Αναμετάδοση • GUI μέσω γεωπληροφορικού συστήματος

  12. Σχηματική προσέγγιση συστήματος

  13. Σχηματική προσέγγιση συστήματος

  14. Λειτουργικότητα και ευρωστία συστήματος • Περίβλημα από ελαστικό πολυμερές • Τοποθέτηση στο οδόστρωμα

  15. Κόστος • Κόστος αισθητηρίου στοιχείου τοποθετημένου κατά μήκος του οδοστρώματος: 5€/m x (συνολικής περιμέτρου οικοδομικών τετραγώνων • Κόστος ηλεκτρονικού κυκλώματος αισθητήρα και εκπομπούUHF: 10 € x (συνολικού αριθμού οικοδομικών τετραγώνων) • Κόστος κυκλώματος λήψης και αναμετάδοσης 10 € x {(n-1)(m-1)} • Κόστος κεντρικής μονάδας επεξεργασίας 20.000 € x 1 • Κόστος εγκατάστασης και συντήρησης

  16. Οικονομικά οφέλη • Χρέωση χρήσης του συστήματος στον χρήστη • Αυτοματοποίηση ελέγχου παράνομης στάθμευσης • Δυνατότητα βεβαίωσης παραβάσεων για το σύνολο των παράνομα σταθμευμένων οχημάτων

  17. Συμπεράσματα
