  1. 大禹节水地浅埋地下滴灌新滴头研发与推广 报告人：门旗 博士 大禹节水集团股份有限公司

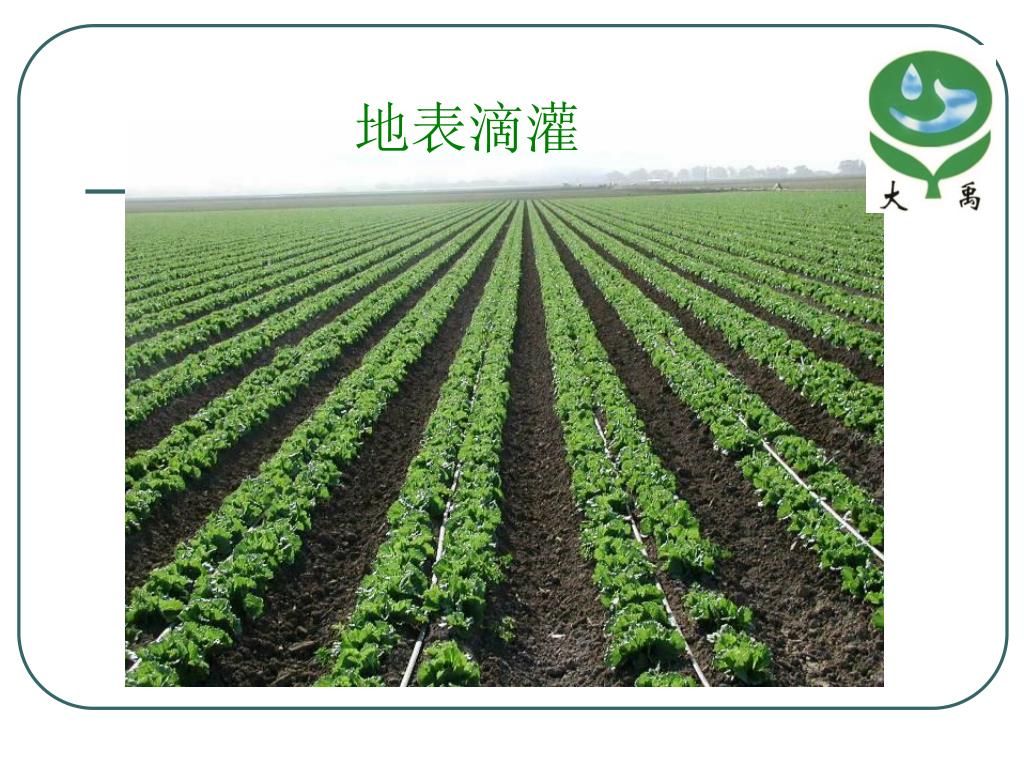

  2. 地表滴灌

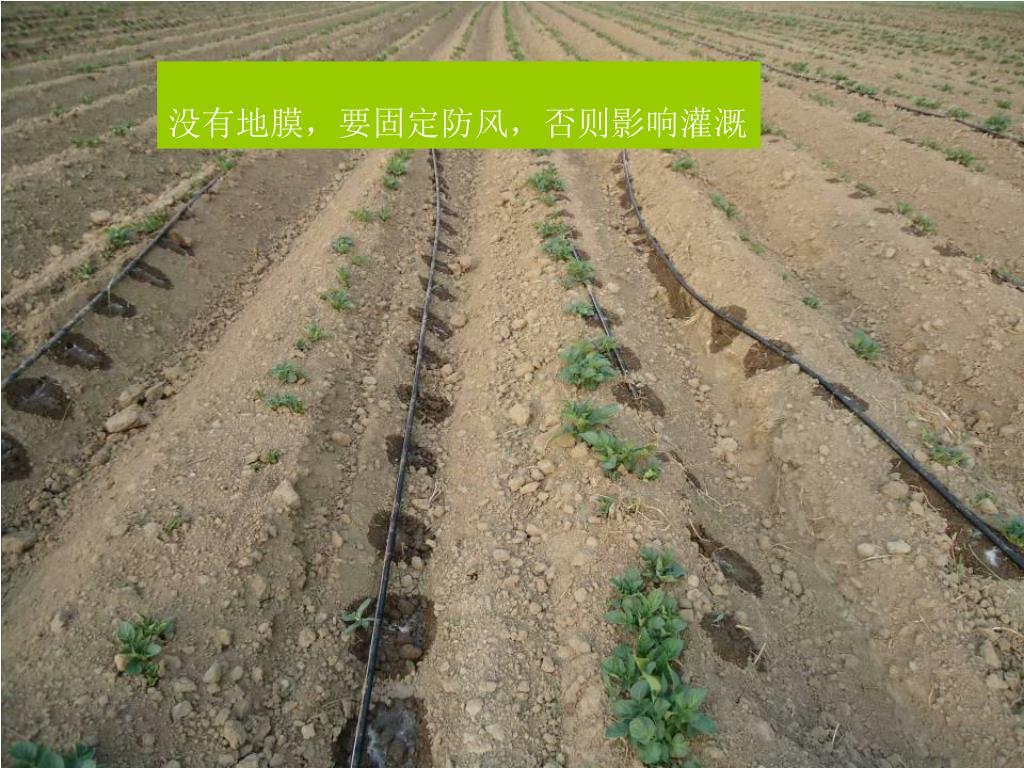

  3. 没有地膜，要固定防风，否则影响灌溉

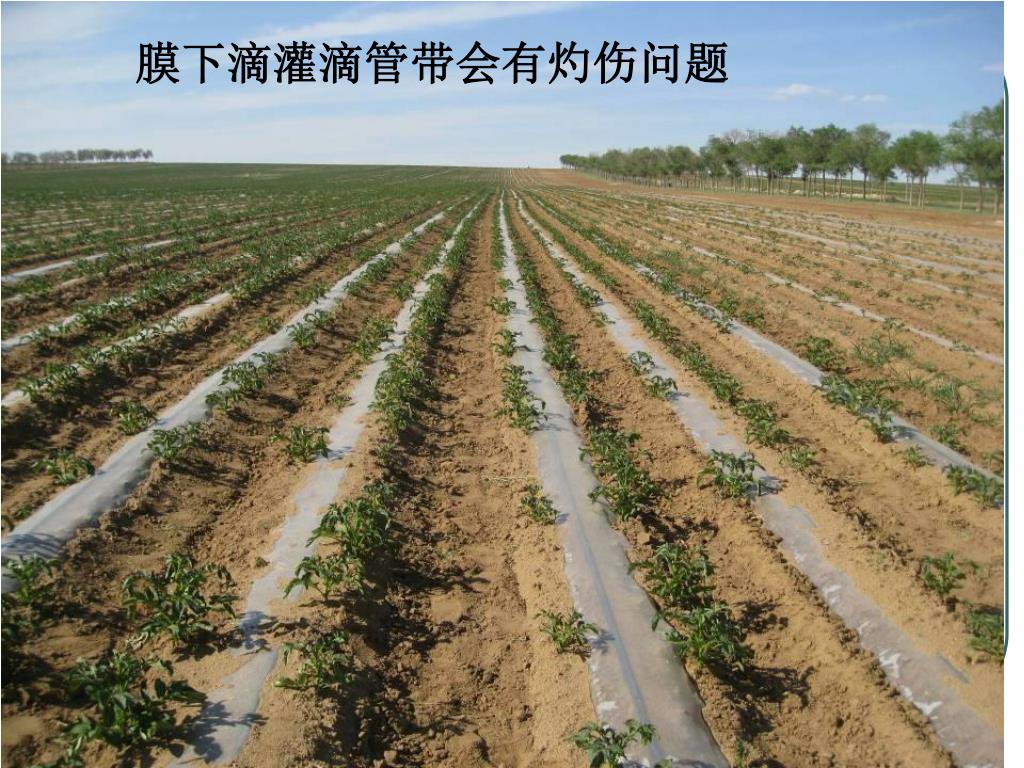

  4. 膜下滴灌滴管带会有灼伤问题

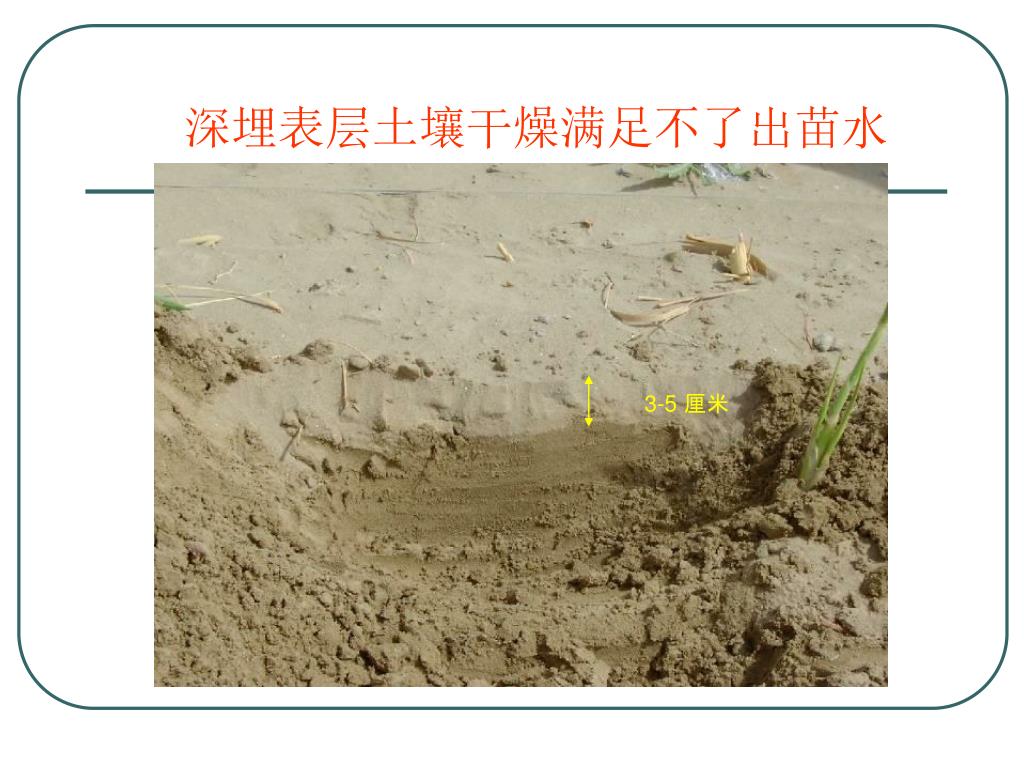

  5. 深埋表层土壤干燥满足不了出苗水 3-5 厘米

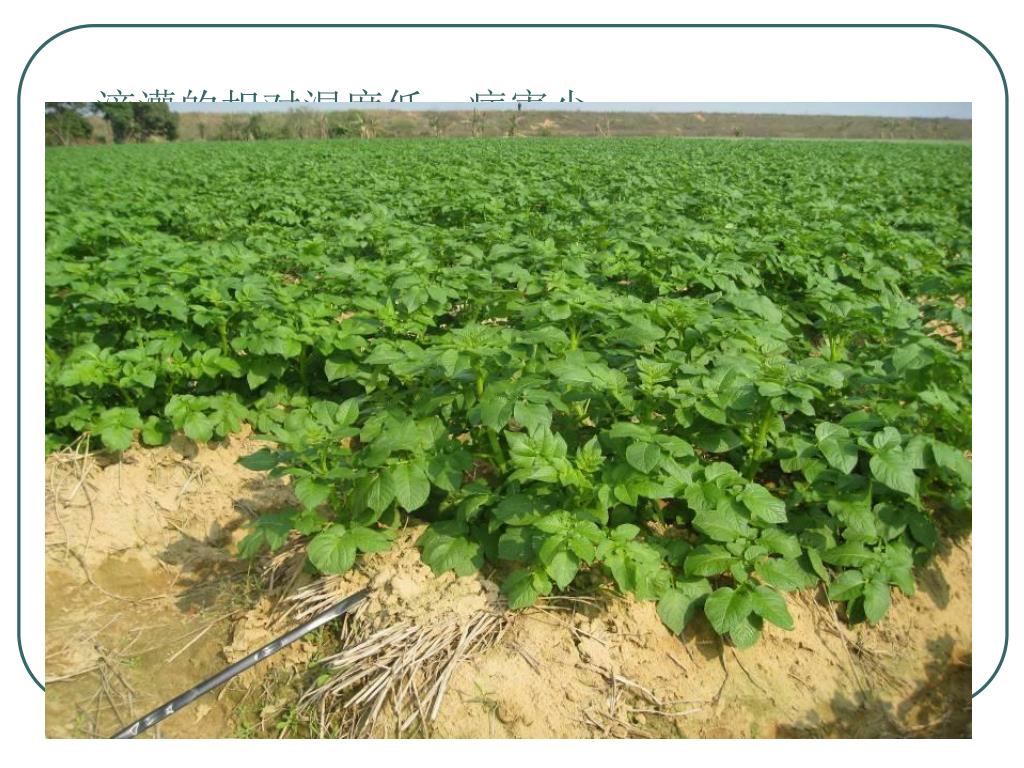

  6. 滴灌的相对湿度低，病害少

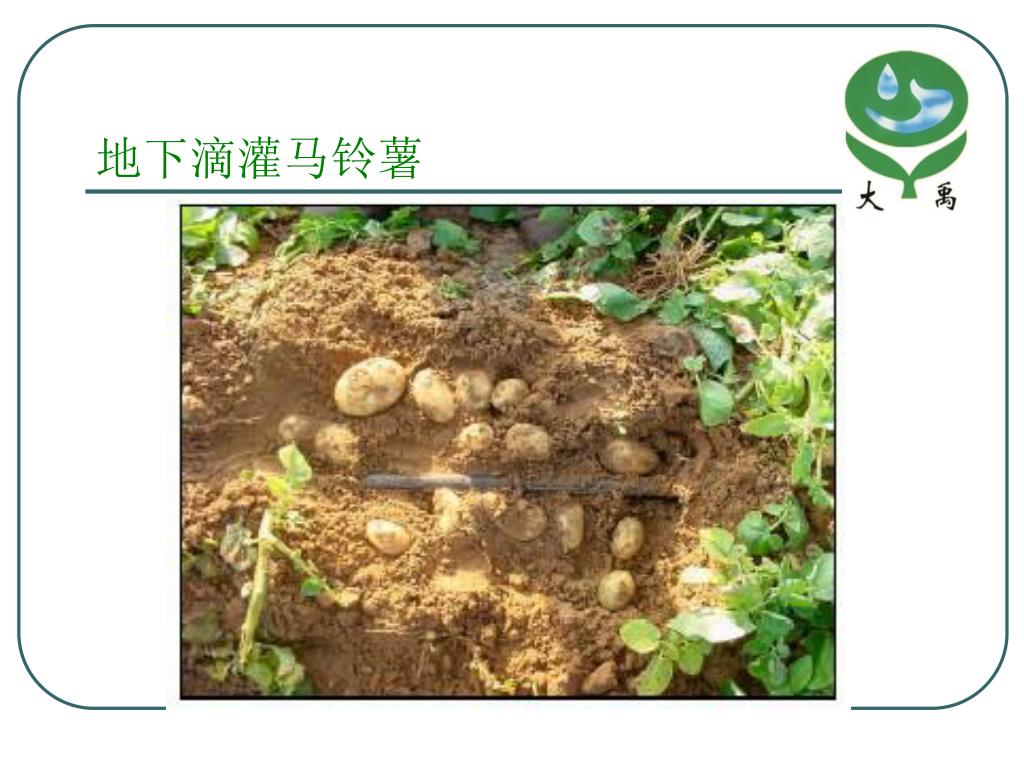

  7. 地下滴灌马铃薯

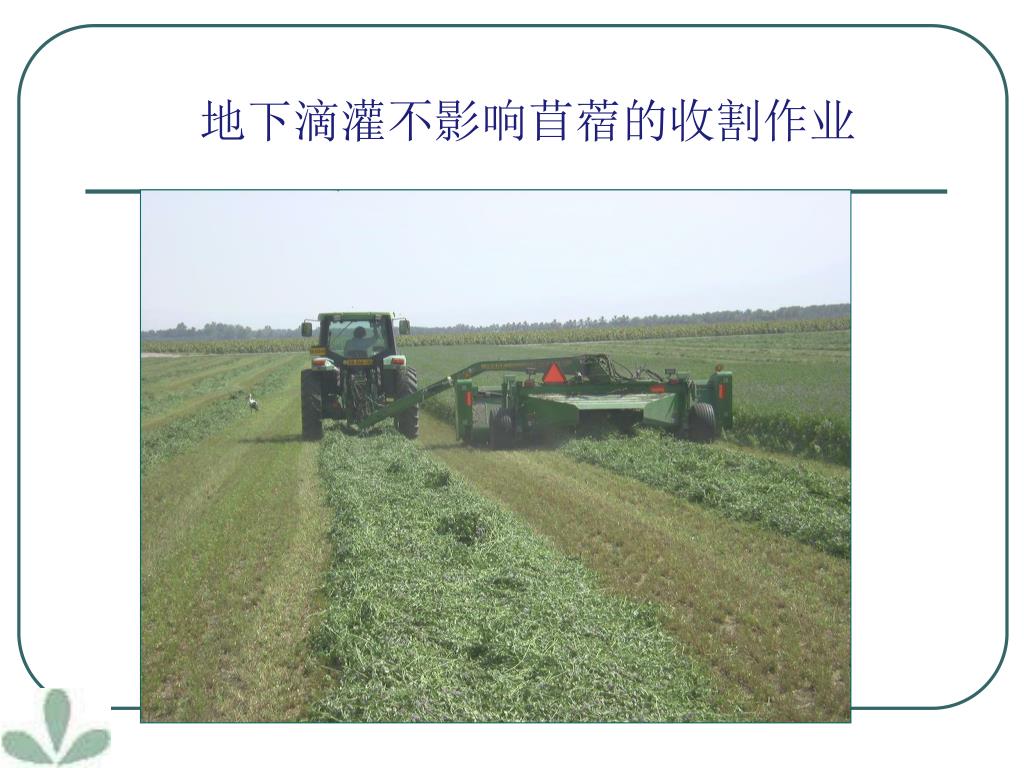

  8. 地下滴灌不影响苜蓿的收割作业

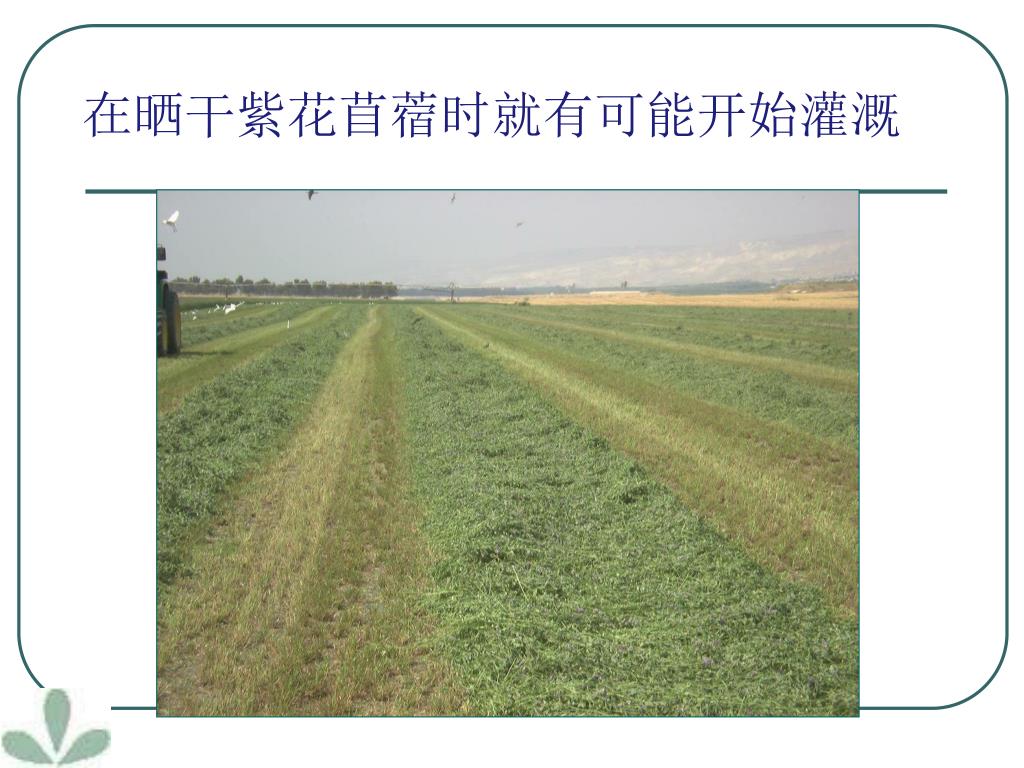

  9. 在晒干紫花苜蓿时就有可能开始灌溉

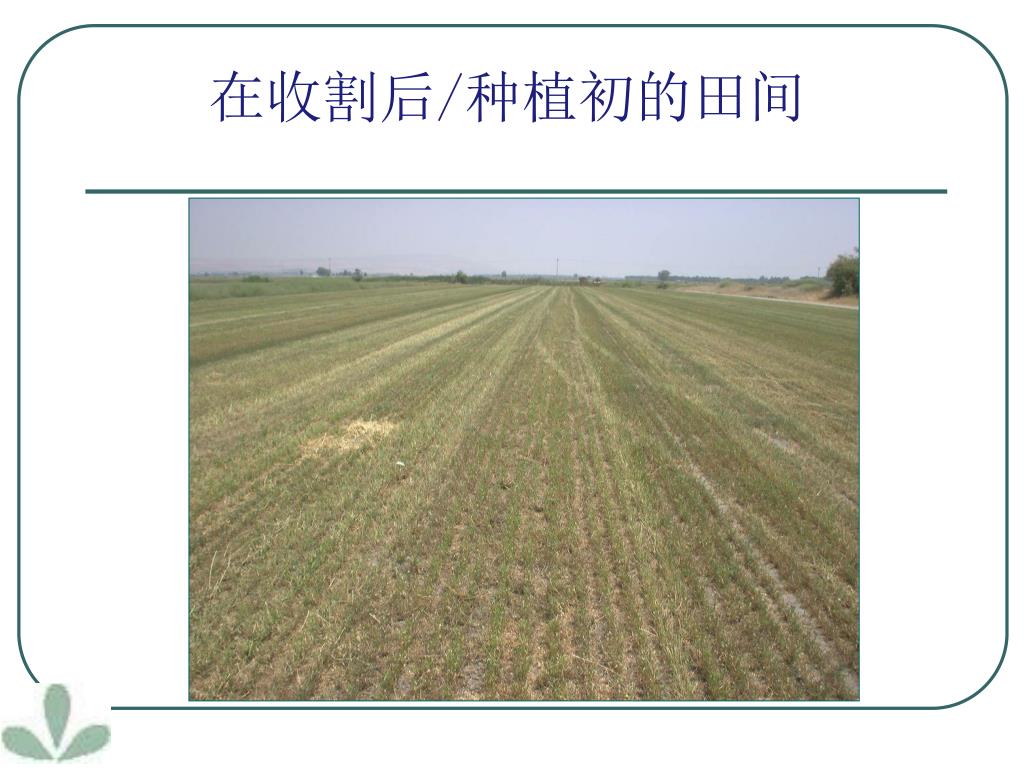

  10. 在收割后/种植初的田间

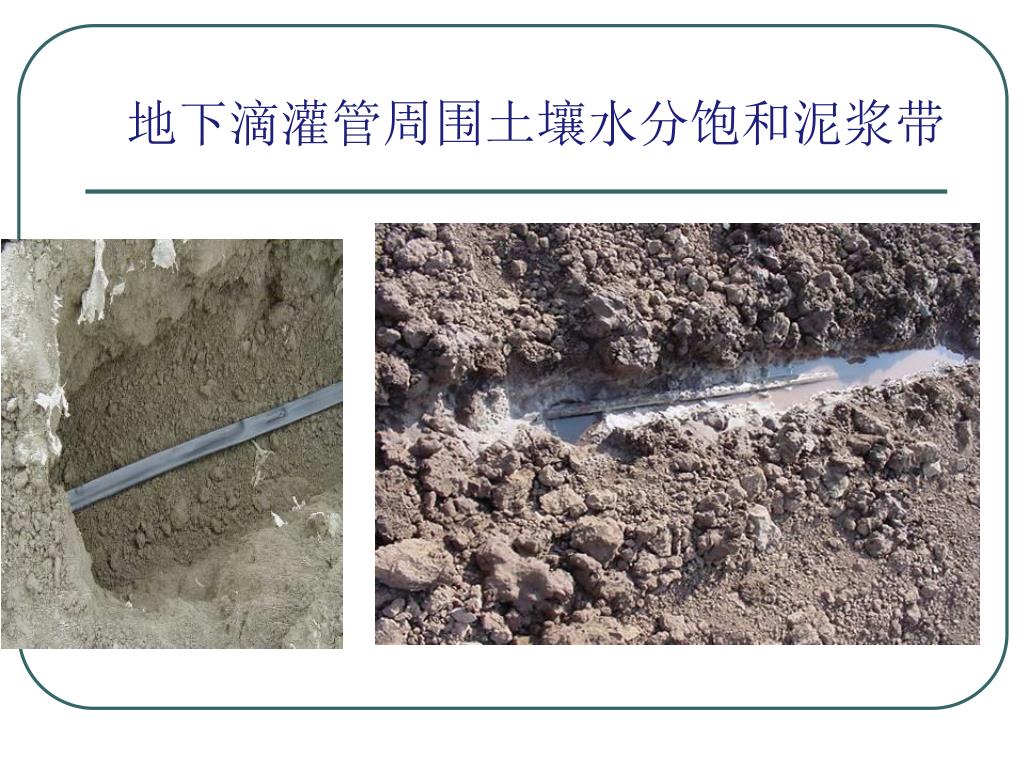

  11. 地下滴灌管周围土壤水分饱和泥浆带

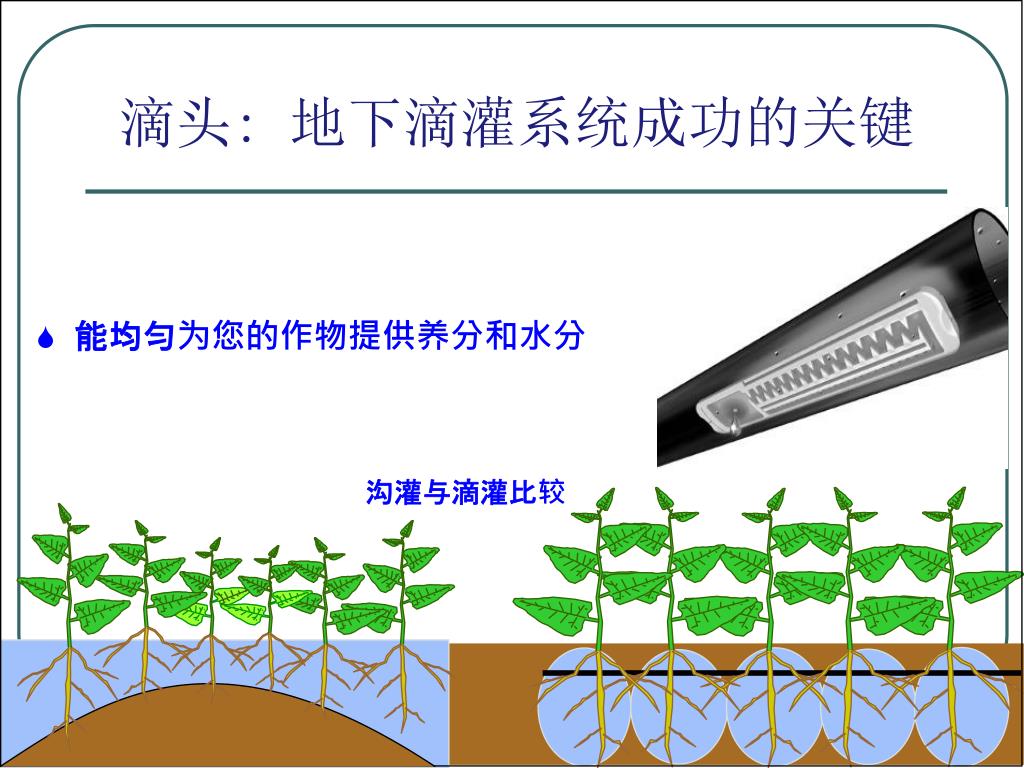

  12. 滴头: 地下滴灌系统成功的关键 • 能均匀为您的作物提供养分和水分 沟灌与滴灌比较

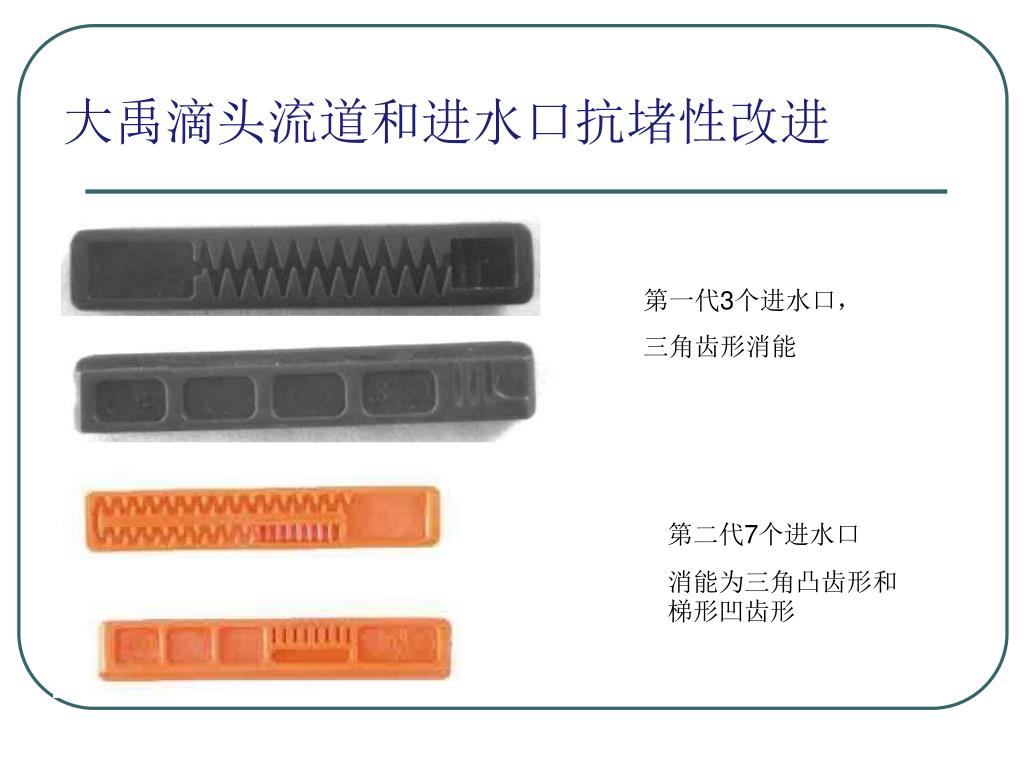

  13. 大禹滴头流道和进水口抗堵性改进 第一代3个进水口， 三角齿形消能 第二代7个进水口 消能为三角凸齿形和梯形凹齿形

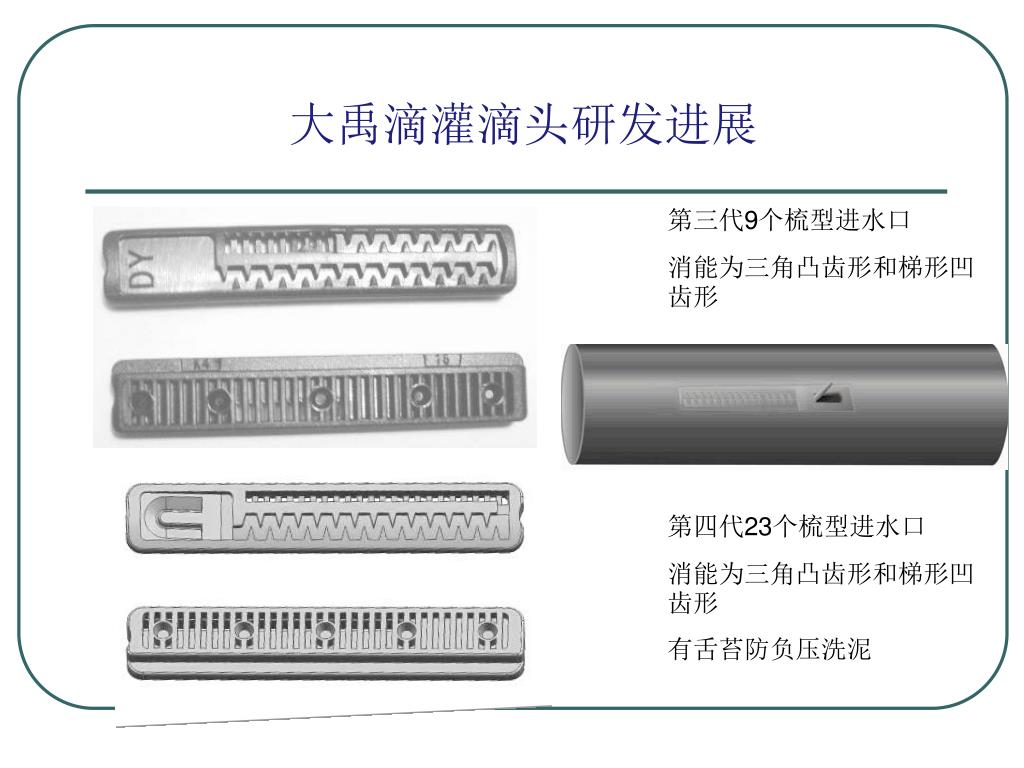

  14. 大禹滴灌滴头研发进展 第三代9个梳型进水口 消能为三角凸齿形和梯形凹齿形 第四代23个梳型进水口 消能为三角凸齿形和梯形凹齿形 有舌苔防负压洗泥

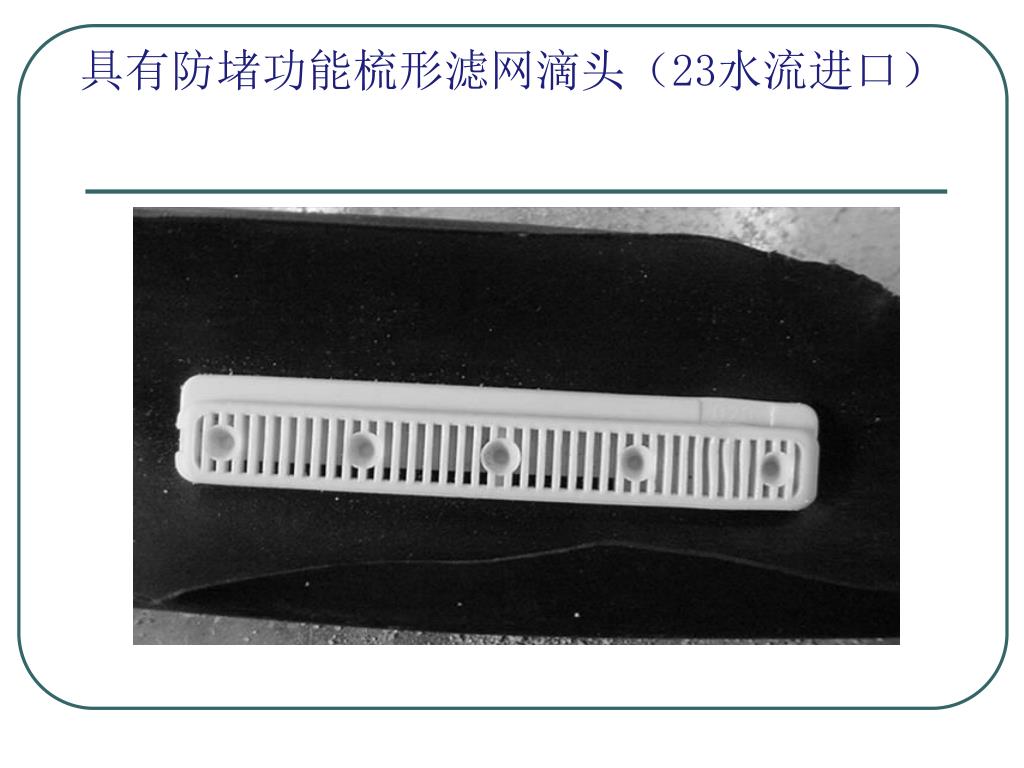

  15. 具有防堵功能梳形滤网滴头（23水流进口）

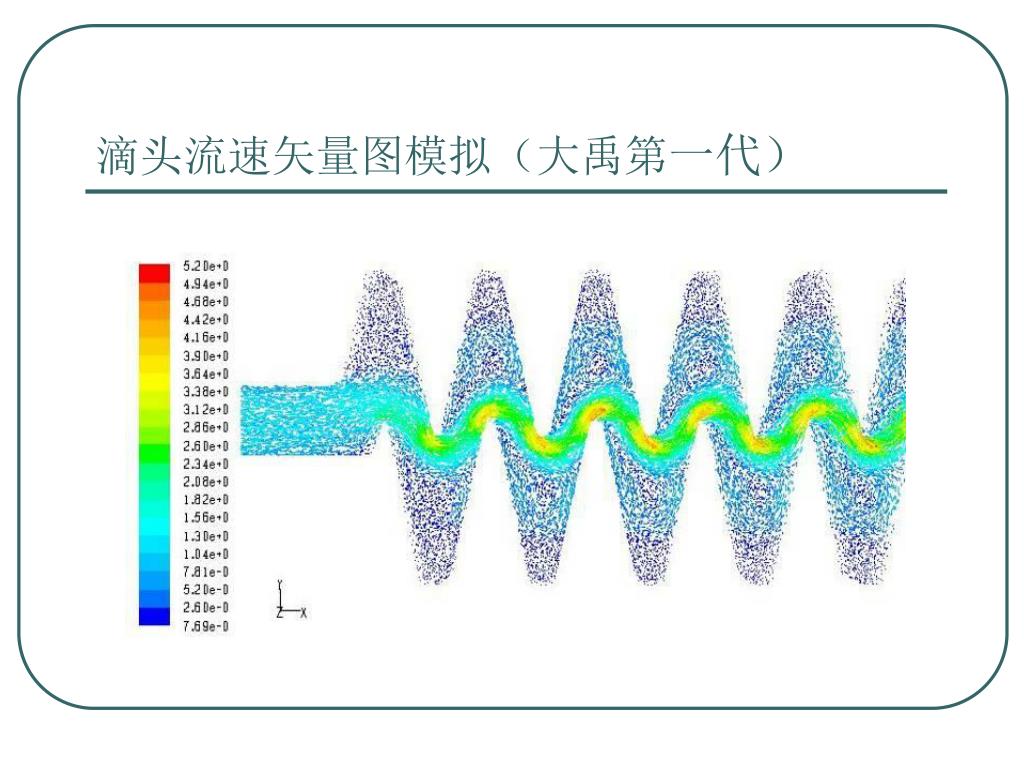

  16. 滴头流速矢量图模拟（大禹第一代）

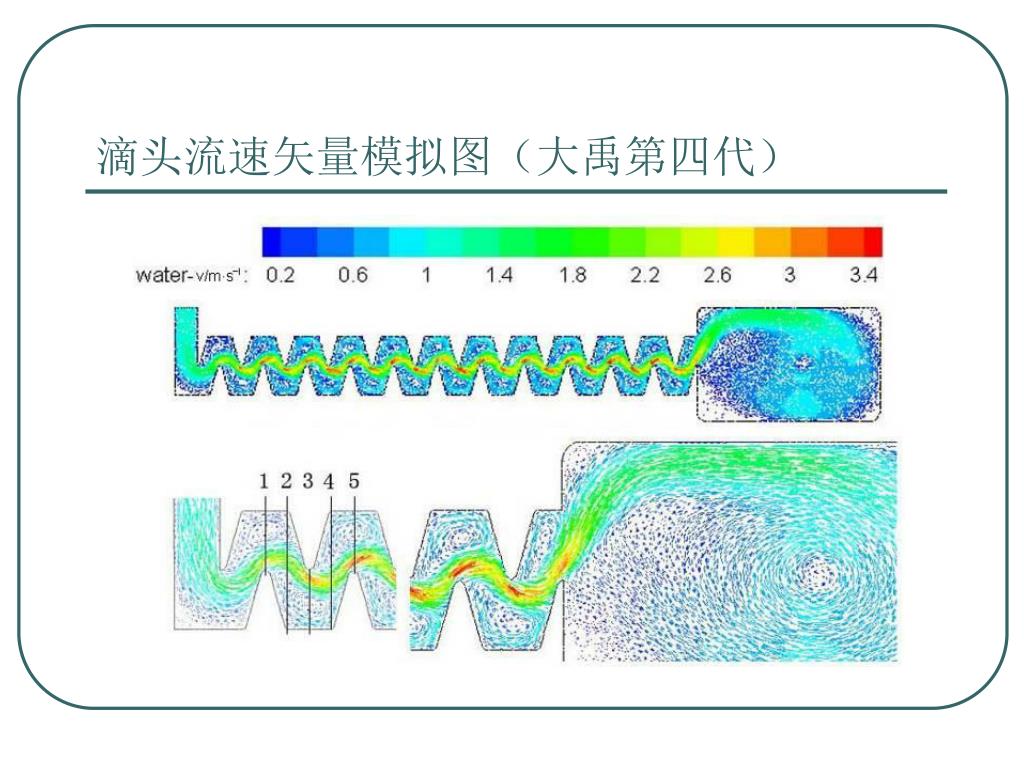

  17. 滴头流速矢量模拟图（大禹第四代）

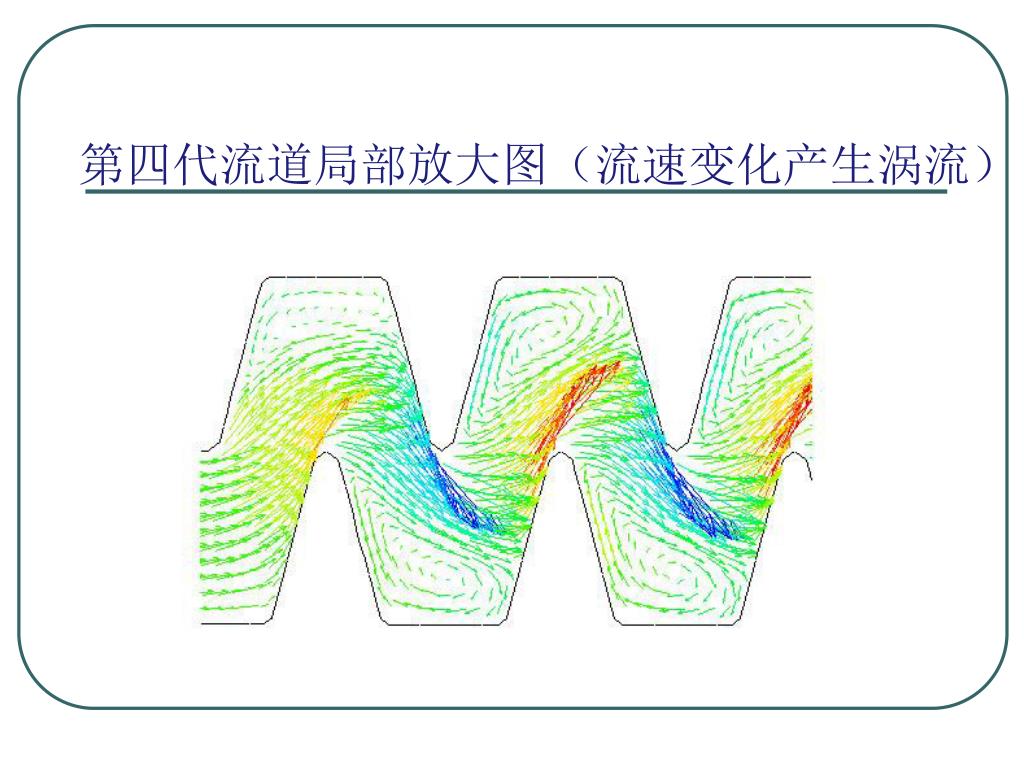

  18. 第四代流道局部放大图（流速变化产生涡流）

  19. 流态指数X=0.4544

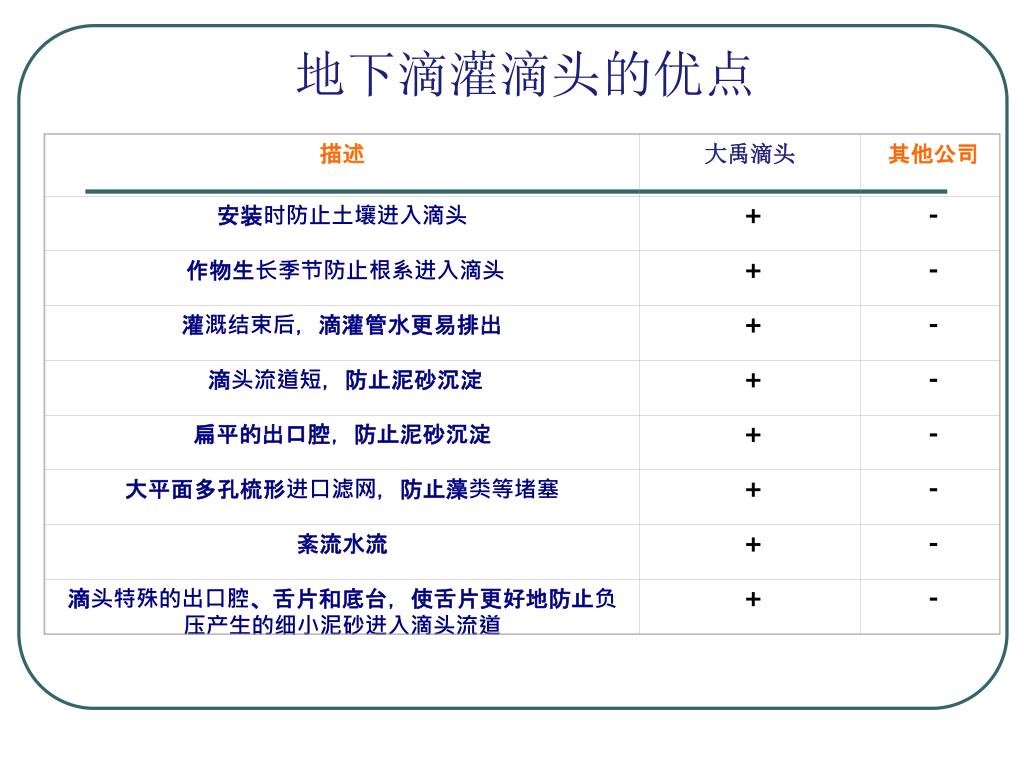

  20. 描述 大禹滴头 其他公司 安装时防止土壤进入滴头 + - 作物生长季节防止根系进入滴头 + - 灌溉结束后，滴灌管水更易排出 + - 滴头流道短，防止泥砂沉淀 + - 扁平的出口腔，防止泥砂沉淀 + - 大平面多孔梳形进口滤网，防止藻类等堵塞 + - 紊流水流 + - 滴头特殊的出口腔、舌片和底台，使舌片更好地防止负压产生的细小泥砂进入滴头流道 + - 地下滴灌滴头的优点

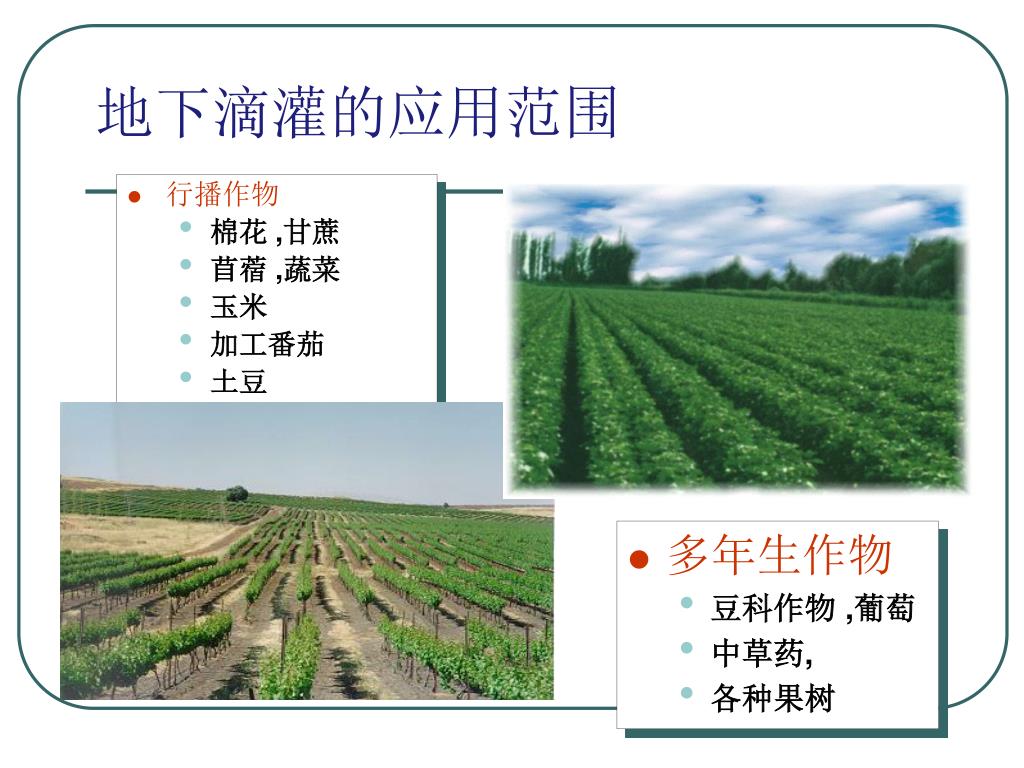

  21. 行播作物 棉花 ,甘蔗 苜蓿 ,蔬菜 玉米 加工番茄 土豆 多年生作物 豆科作物 ,葡萄 中草药, 各种果树 地下滴灌的应用范围

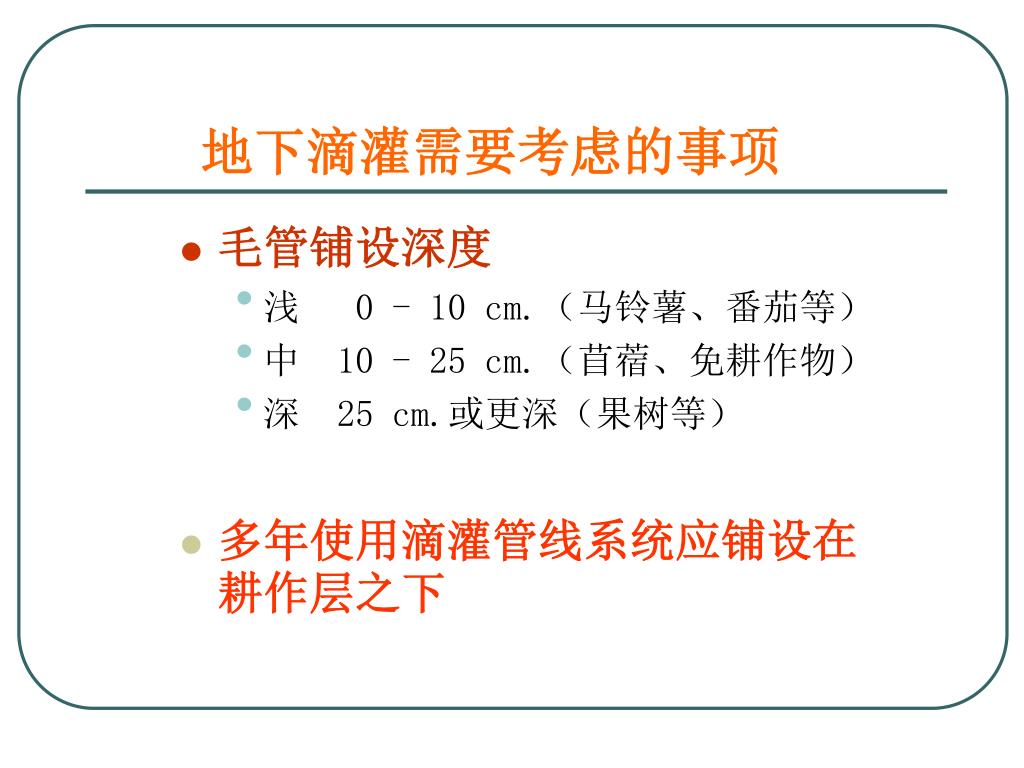

  22. 毛管铺设深度 浅 0 - 10 cm.（马铃薯、番茄等） 中 10 - 25 cm.（苜蓿、免耕作物） 深 25 cm.或更深（果树等） 多年使用滴灌管线系统应铺设在耕作层之下 地下滴灌需要考虑的事项

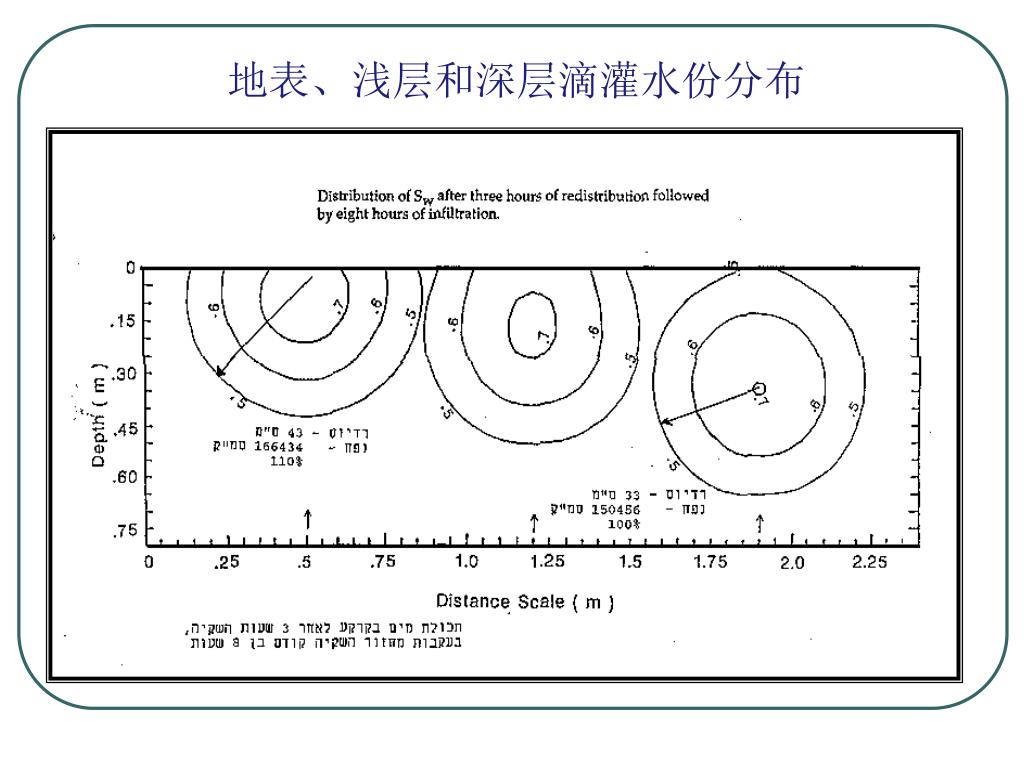

  23. 地表、浅层和深层滴灌水份分布

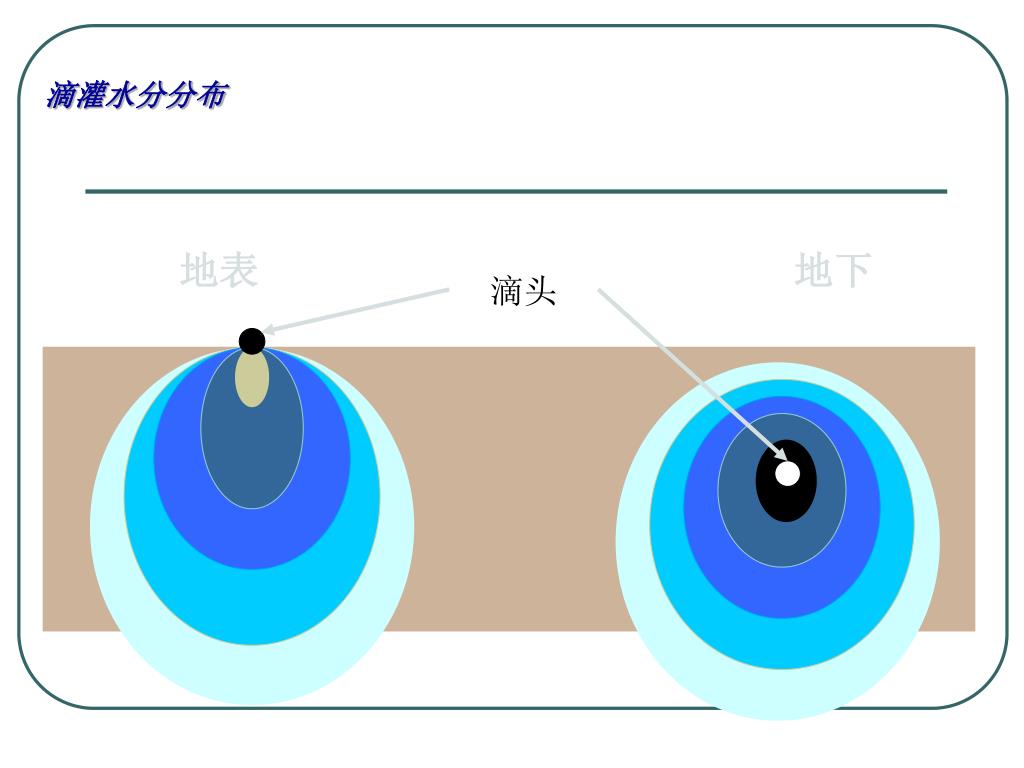

  24. 地表 地下 滴头 滴灌水分分布

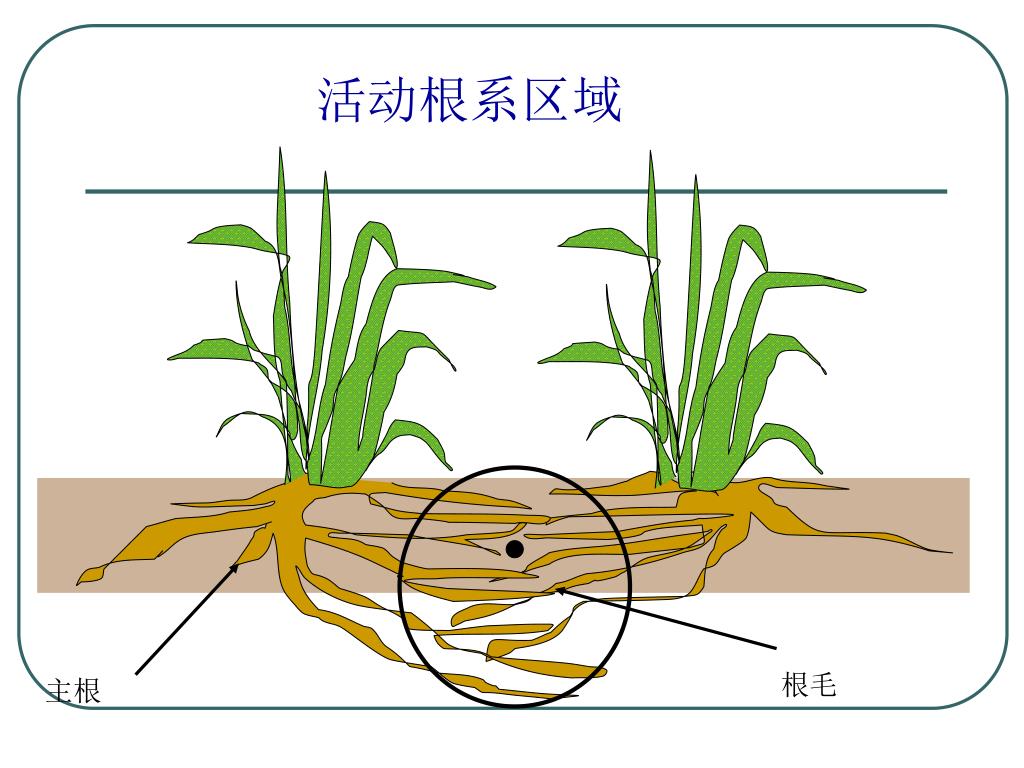

  25. 活动根系区域 根毛 主根

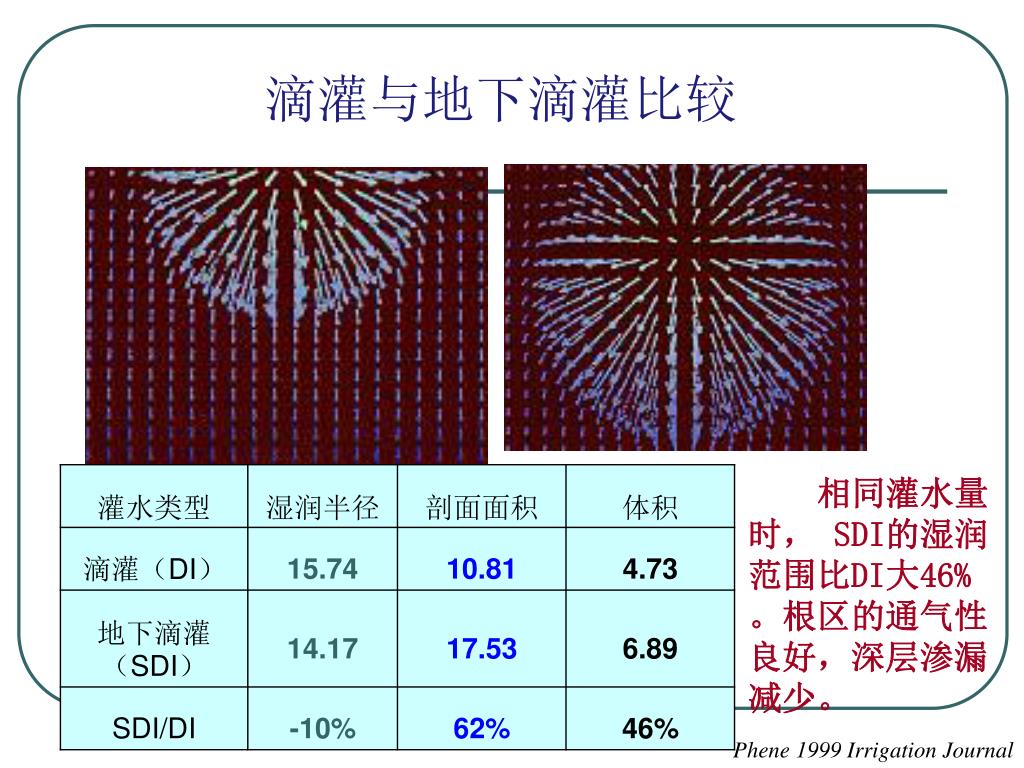

  26. 滴灌与地下滴灌比较 相同灌水量时， SDI的湿润范围比DI大46% 。根区的通气性良好，深层渗漏减少。 Phene 1999 Irrigation Journal

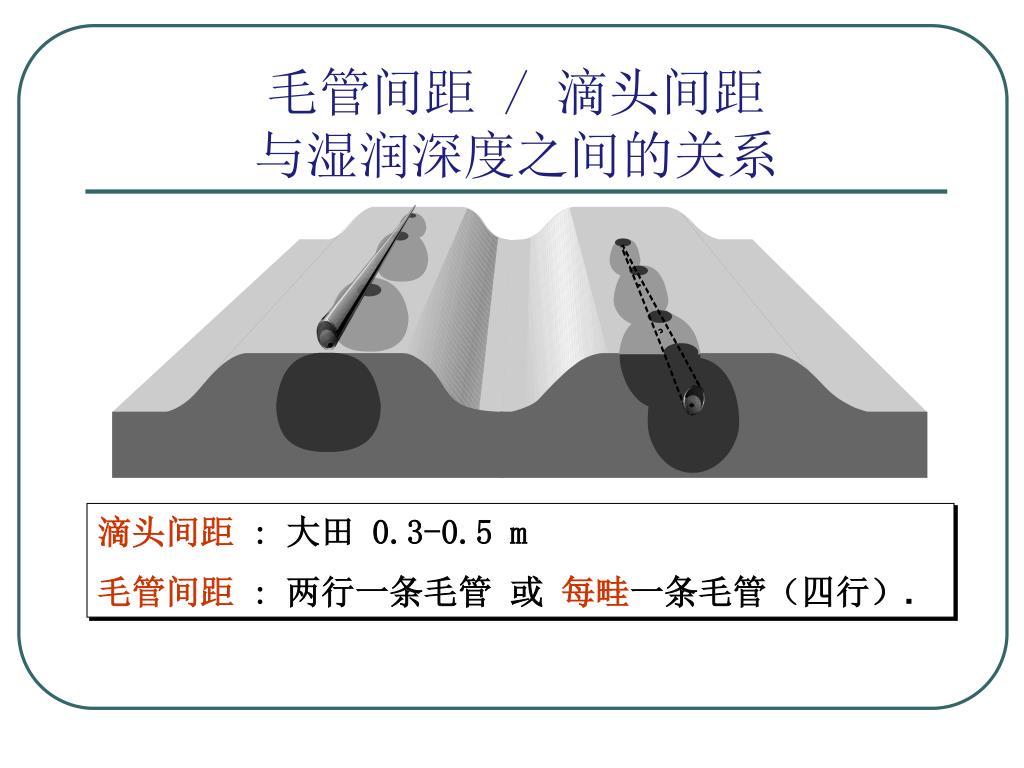

  27. 毛管间距 / 滴头间距与湿润深度之间的关系 滴头间距: 大田 0.3-0.5 m 毛管间距: 两行一条毛管 或 每畦一条毛管（四行）.

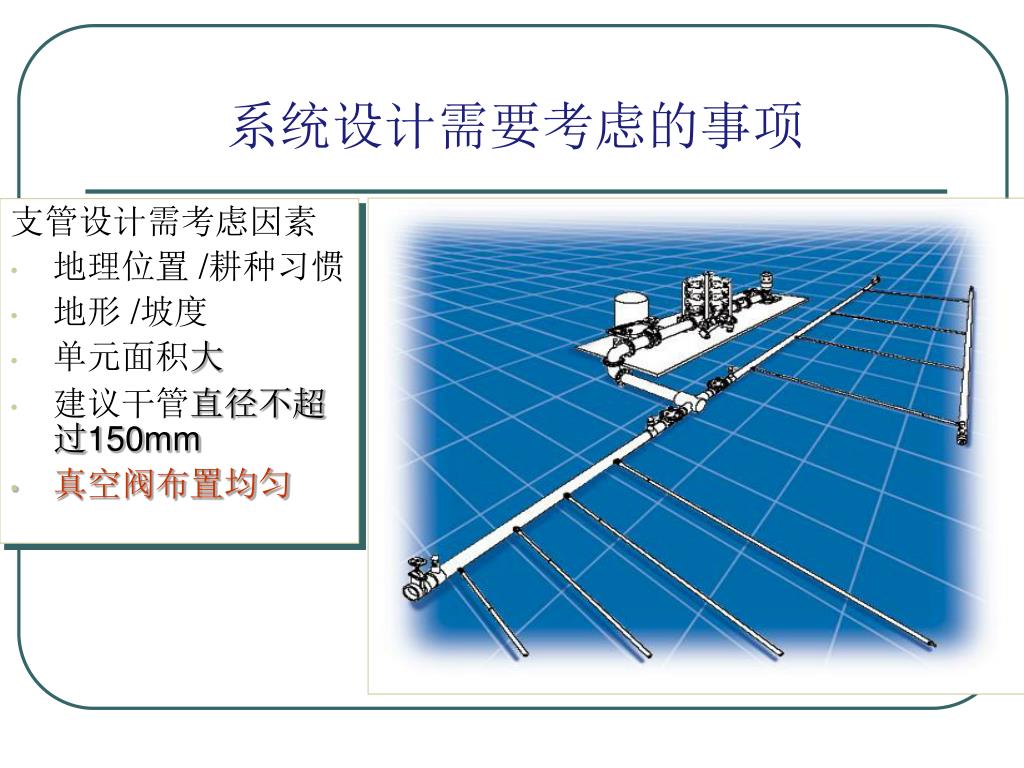

  28. 系统设计需要考虑的事项 支管设计需考虑因素 • 地理位置 /耕种习惯 • 地形 /坡度 • 单元面积大 • 建议干管直径不超过150mm • 真空阀布置均匀

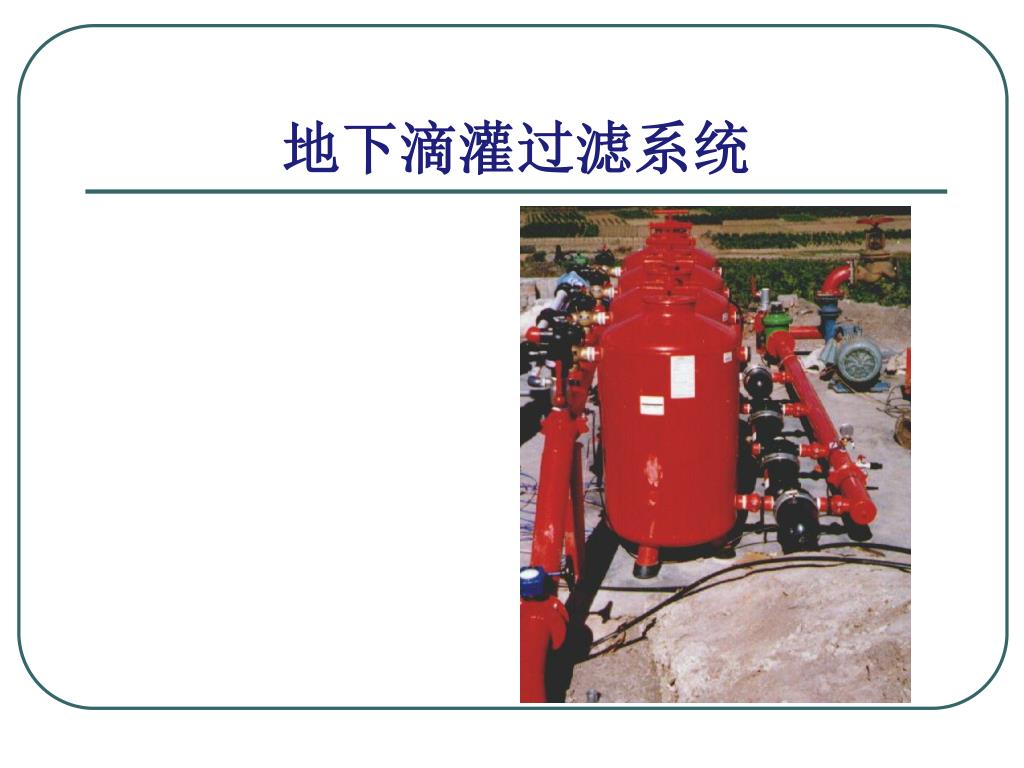

  29. 地下滴灌过滤系统

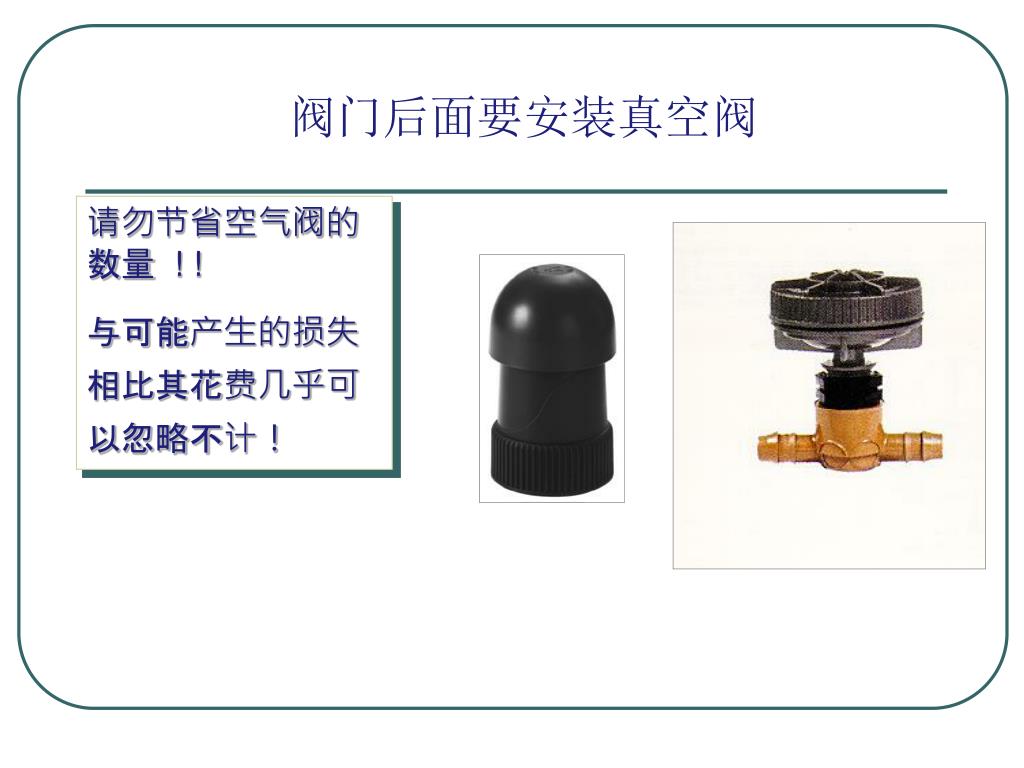

  30. 阀门后面要安装真空阀 请勿节省空气阀的数量 ! ! 与可能产生的损失相比其花费几乎可以忽略不计！

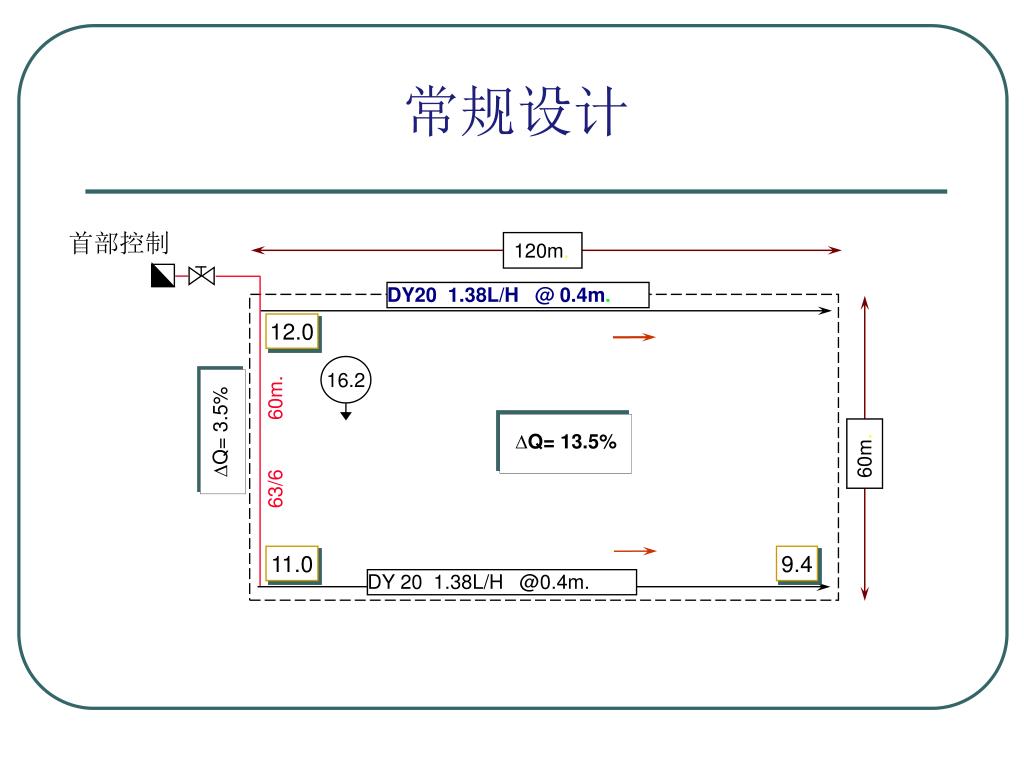

  31. 常规设计 首部控制 120m. DY20 1.38L/H @ 0.4m. 12.0 16.2 • Q= 3.5% • Q= 13.5% 63/6 60m. 60m. 11.0 9.4 DY 20 1.38L/H @0.4m.

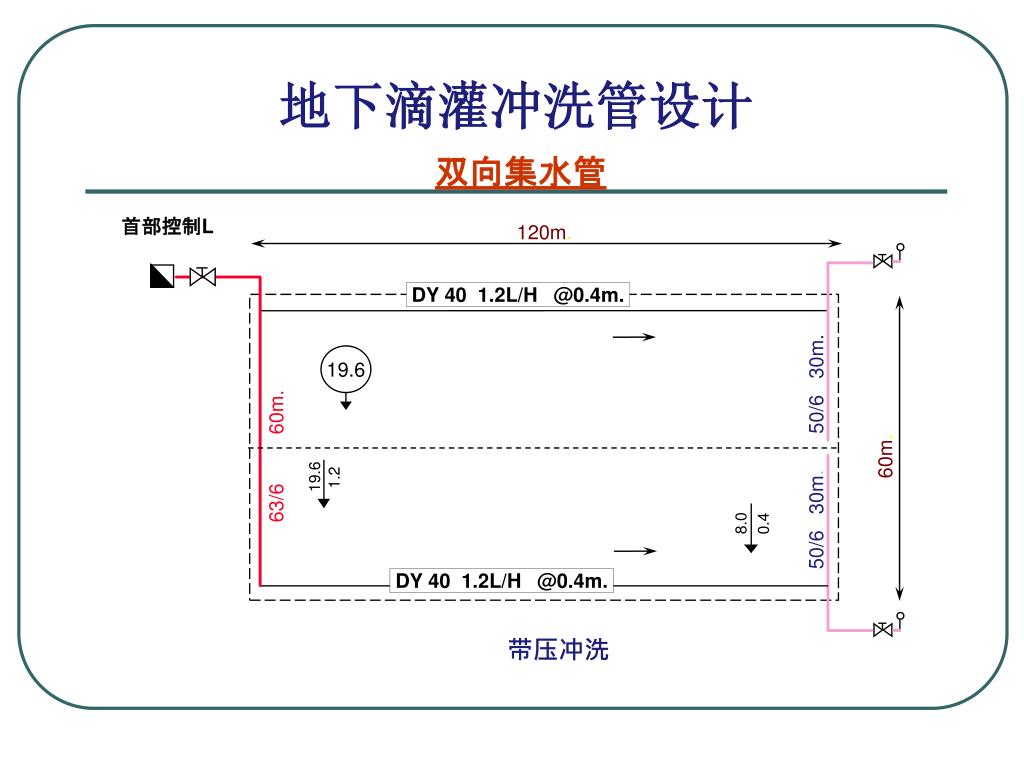

  32. 19.6 19.6 1.2 8.0 0.4 地下滴灌冲洗管设计 双向集水管 首部控制L 120m. DY 40 1.2L/H @0.4m. 50/6 30m. 63/6 60m. 60m. 50/6 30m. DY 40 1.2L/H @0.4m. 带压冲洗

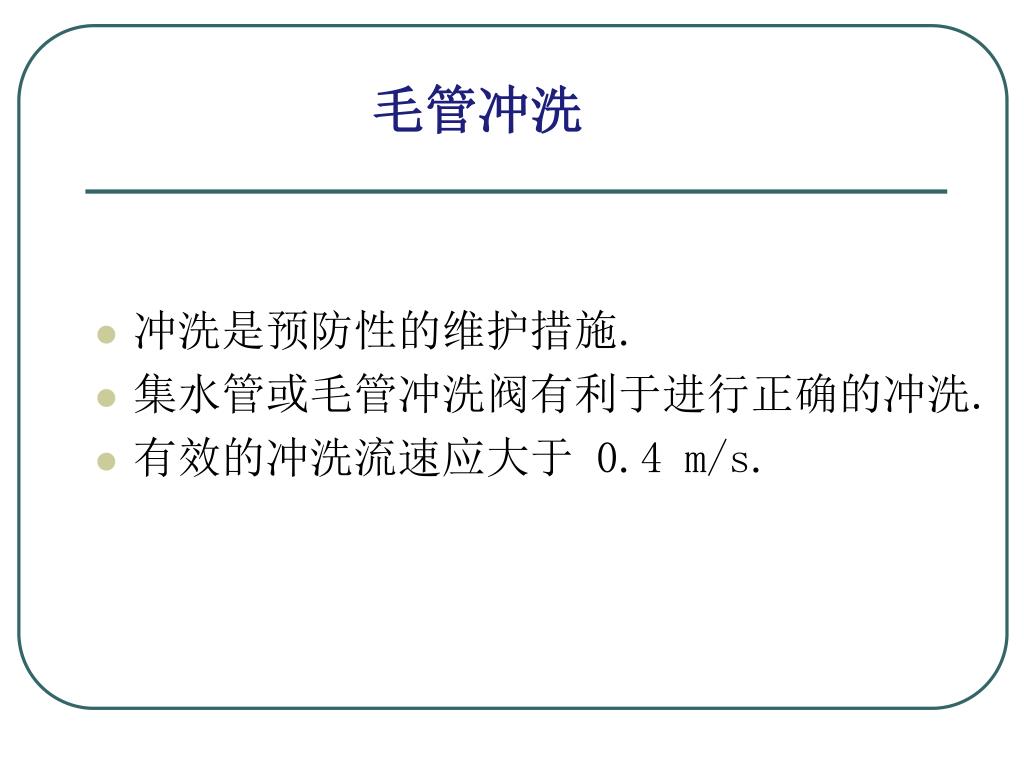

  33. 毛管冲洗 • 冲洗是预防性的维护措施. • 集水管或毛管冲洗阀有利于进行正确的冲洗. • 有效的冲洗流速应大于 0.4 m/s.

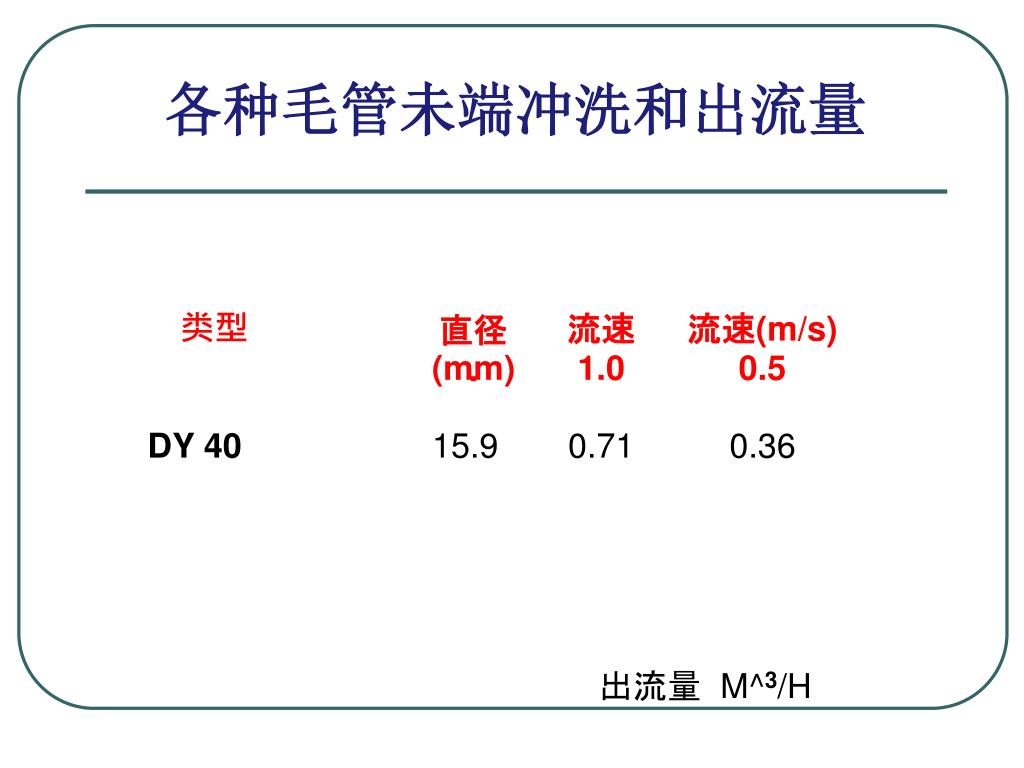

  34. 各种毛管未端冲洗和出流量 类型 直径. 流速 流速(m/s) (mm) 1.0 0.5 DY 40 15.9 0.71 0.36 出流量 M^3/H

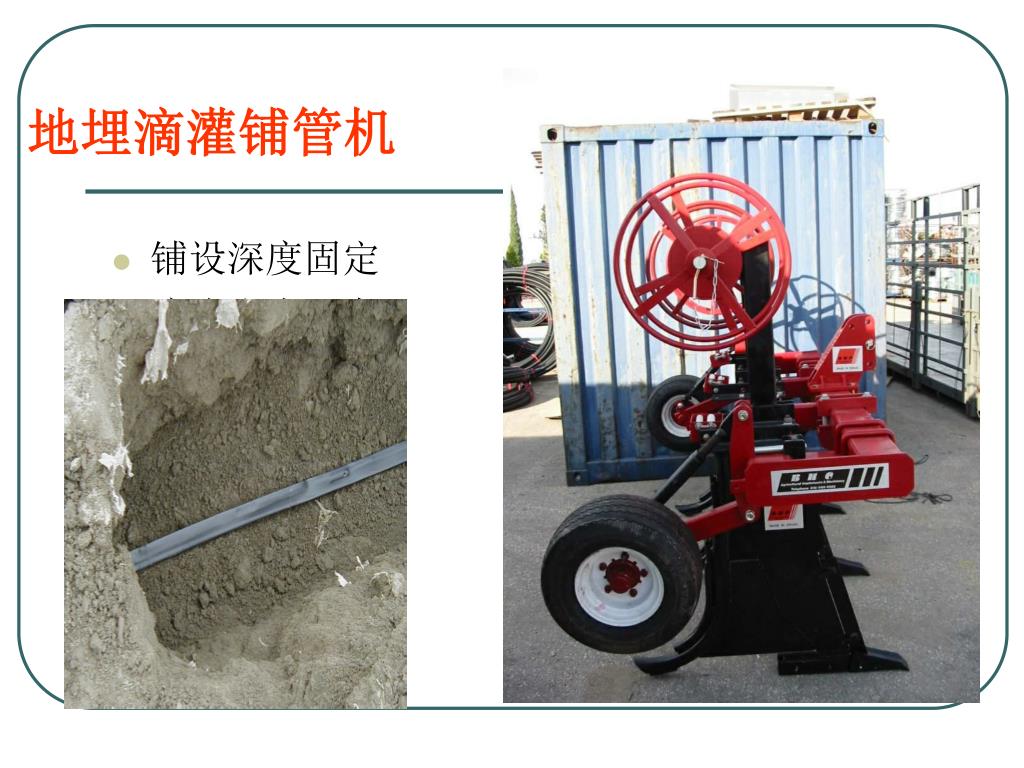

  35. 地埋滴灌铺管机 • 铺设深度固定 • 滴头出水口向上

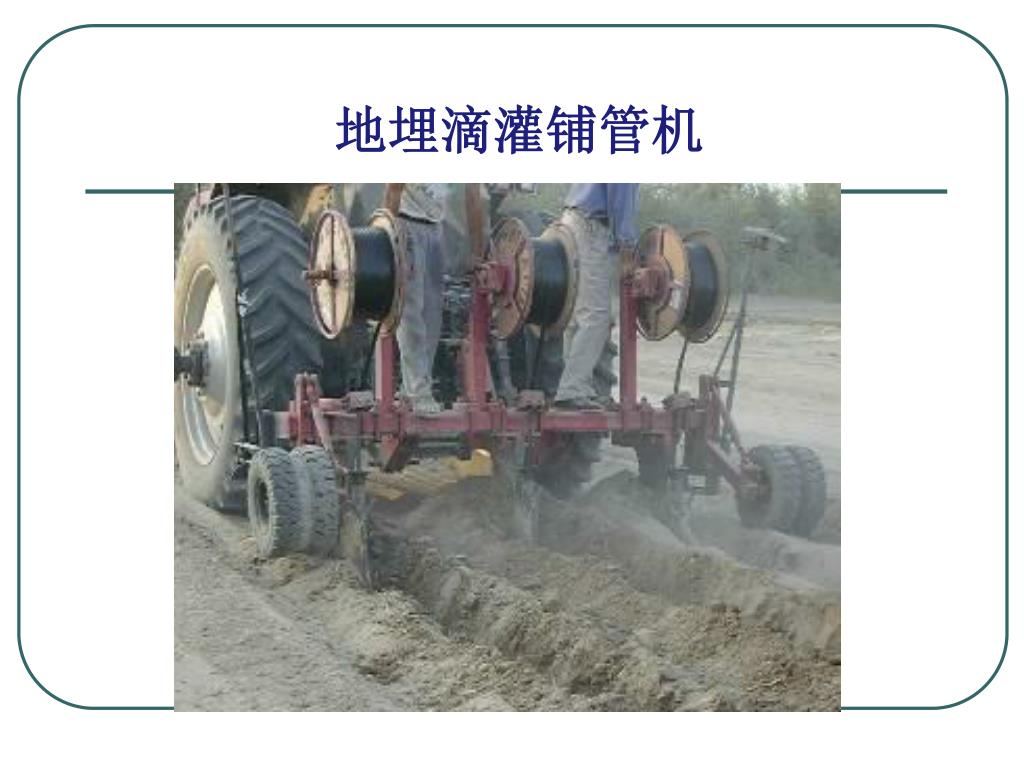

  36. 地埋滴灌铺管机

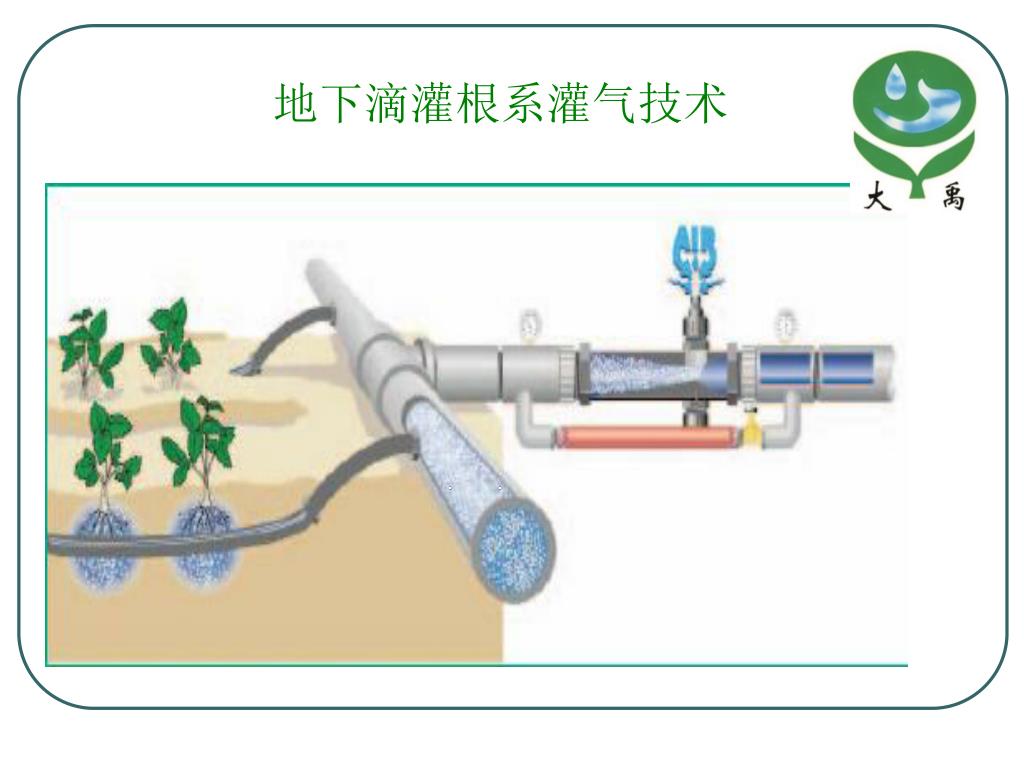

  37. 地下滴灌根系灌气技术

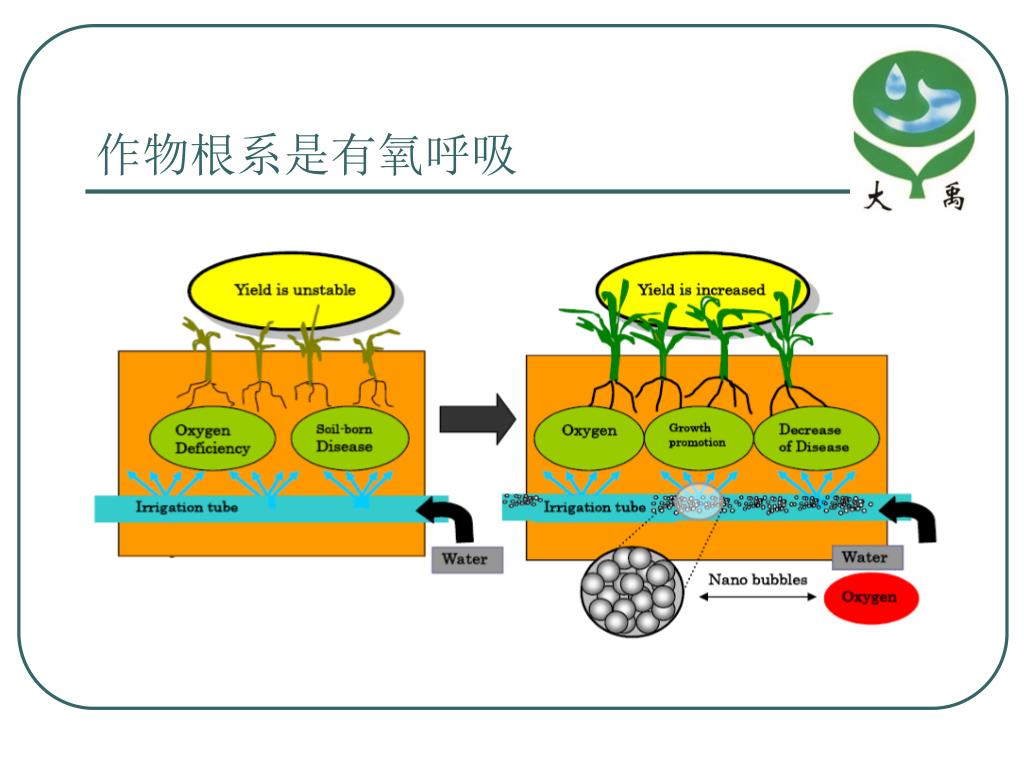

  38. 作物根系是有氧呼吸

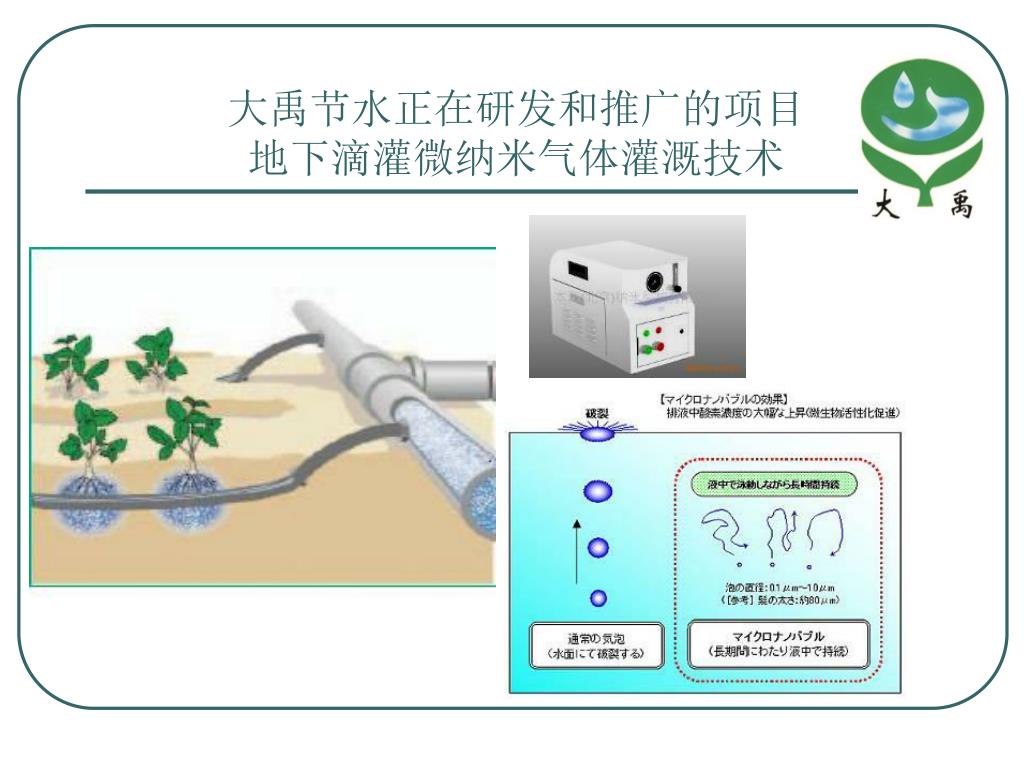

  39. 大禹节水正在研发和推广的项目地下滴灌微纳米气体灌溉技术大禹节水正在研发和推广的项目地下滴灌微纳米气体灌溉技术

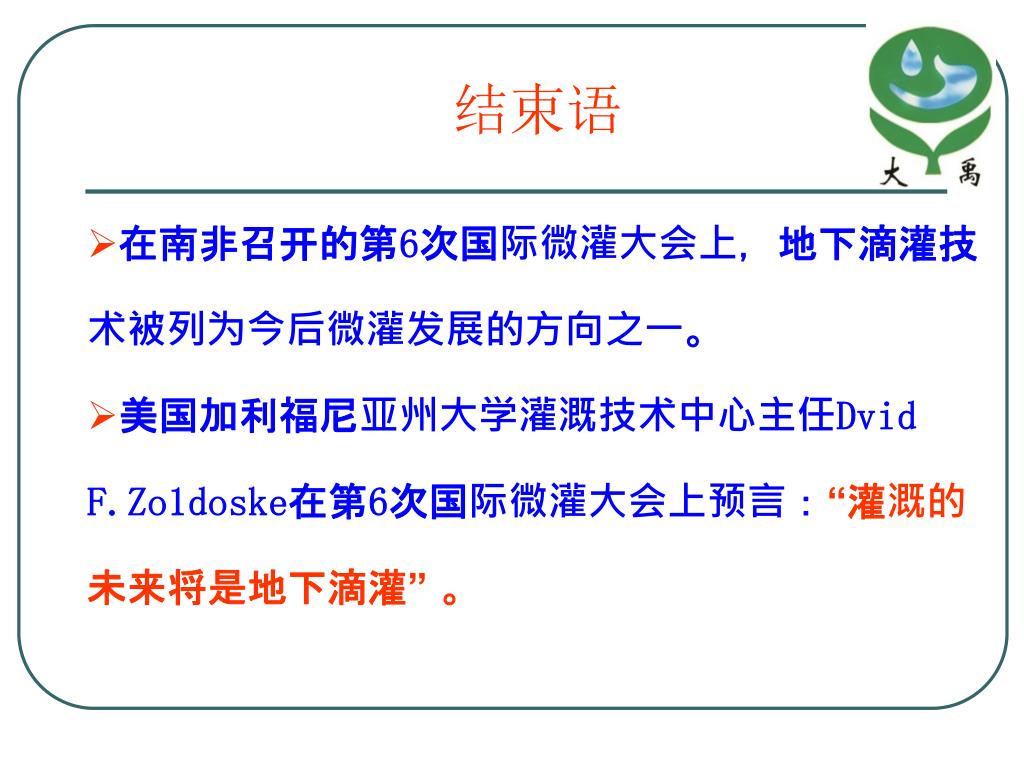

  40. 结束语 • 在南非召开的第6次国际微灌大会上，地下滴灌技术被列为今后微灌发展的方向之一。 • 美国加利福尼亚州大学灌溉技术中心主任Dvid F.Zo1doske在第6次国际微灌大会上预言：“灌溉的未来将是地下滴灌”。
