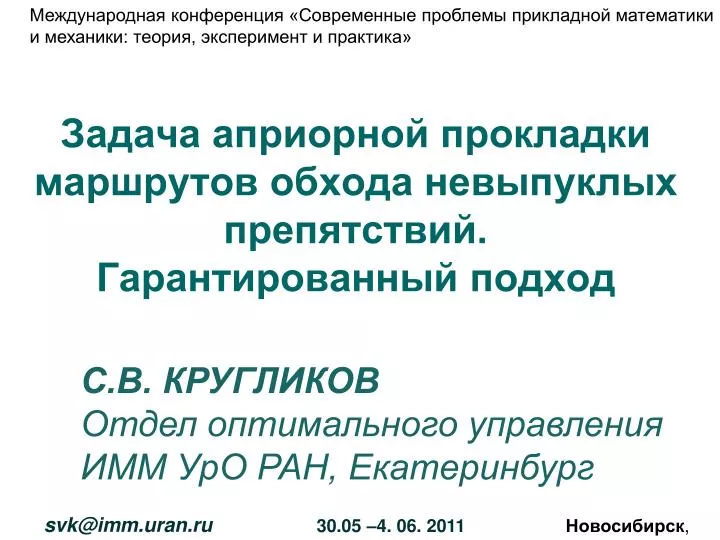

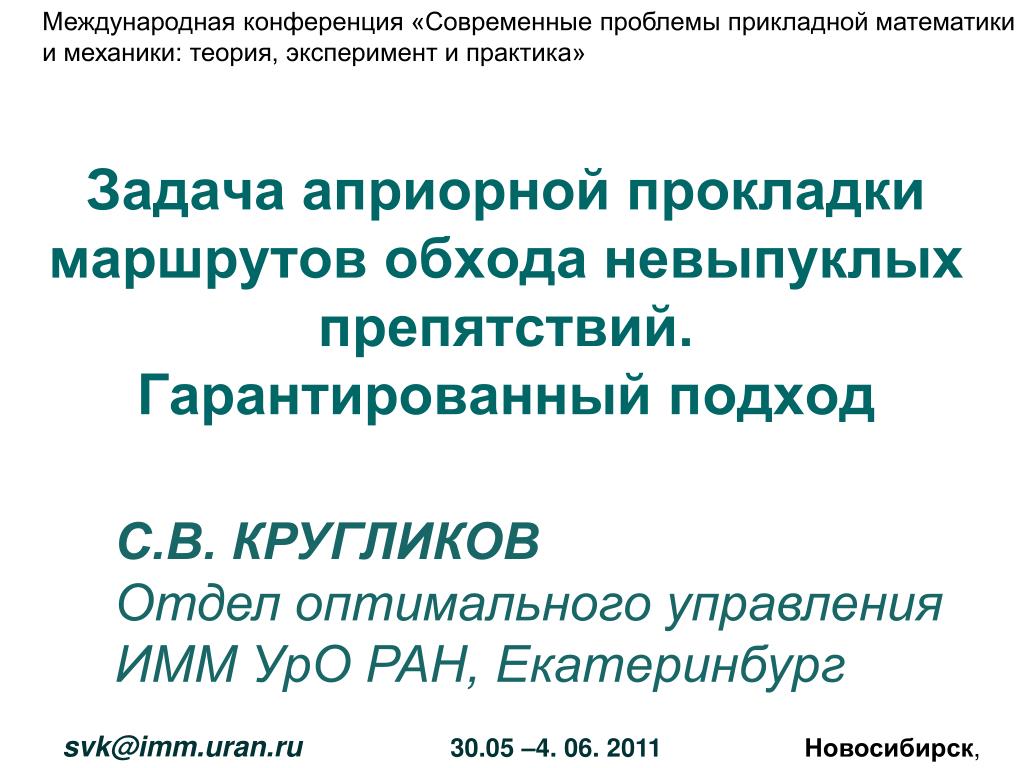

  1. Задача априорной прокладки маршрутов обхода невыпуклых препятствий. Гарантированный подход С.В. КРУГЛИКОВ Отдел оптимального управления ИММ УрО РАН, Екатеринбург svk@imm.uran.ru

  2. Мотивация: задачи навигации svk@imm.uran.ru

  3. Мотивация: задачи навигации svk@imm.uran.ru

  4. Мотивация: задачи навигации svk@imm.uran.ru

  5. Мотивация: задачи навигации svk@imm.uran.ru

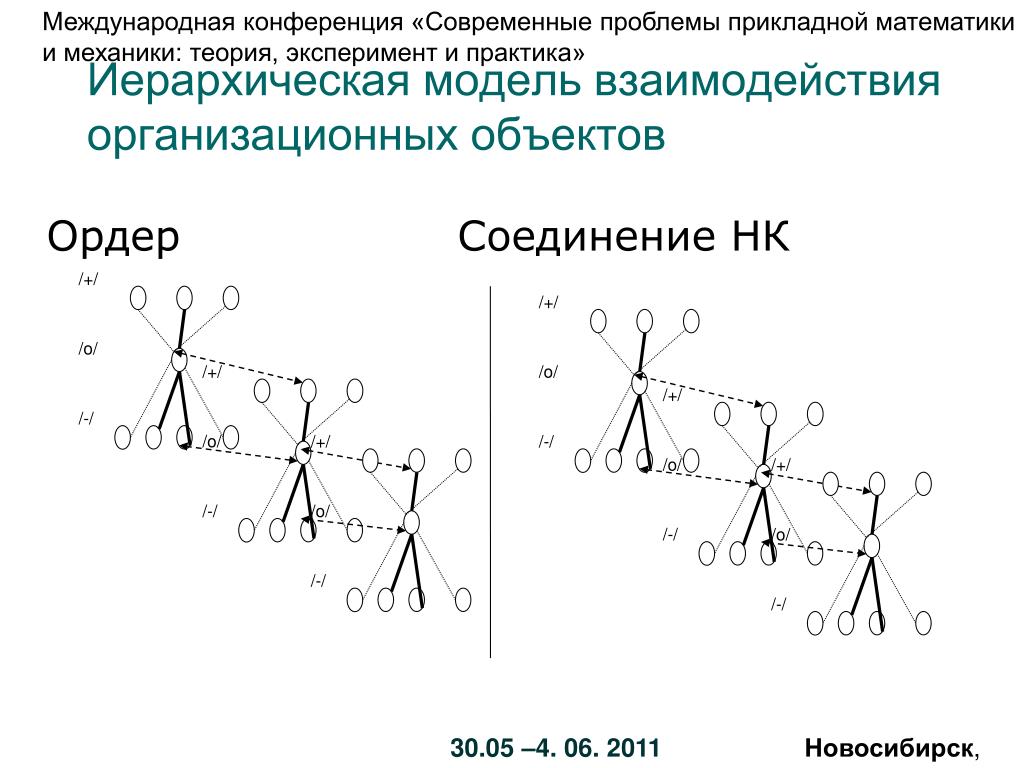

  6. /+/ /+/ /+/ /+/ /+/ /+/ /o/ /o/ /o/ /o/ /o/ /o/ /-/ /-/ /-/ /-/ /-/ /-/ Иерархическая модель взаимодействия организационных объектов Ордер Соединение НК

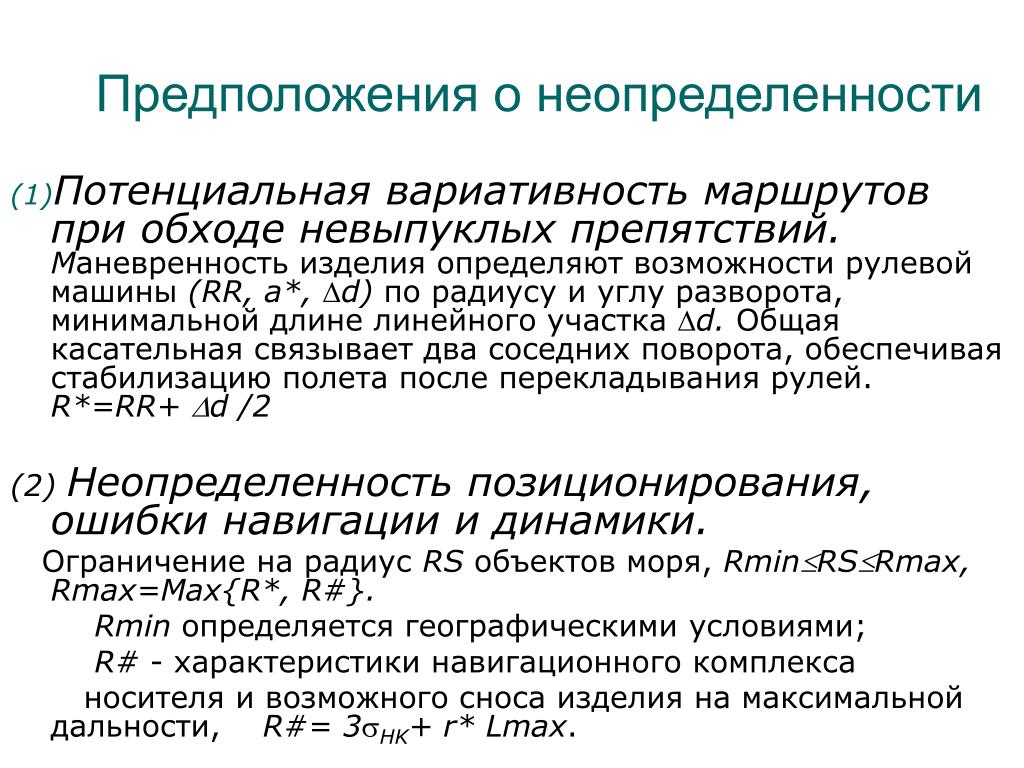

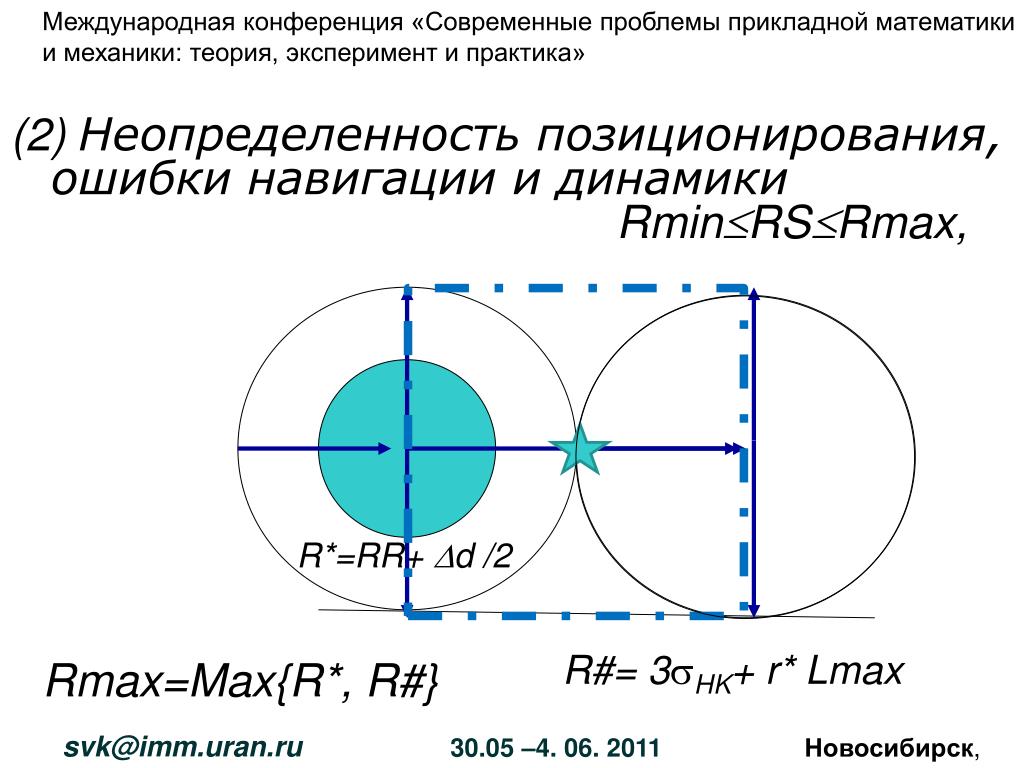

  7. Предположения о неопределенности Потенциальная вариативность маршрутов при обходе невыпуклых препятствий.Маневренностьизделия определяют возможности рулевой машины (RR, a*,d) по радиусу и углу разворота, минимальной длине линейного участка d. Общая касательная связывает два соседних поворота, обеспечивая стабилизацию полета после перекладывания рулей. R*=RR+ d/2 (2) Неопределенность позиционирования, ошибки навигации и динамики. Ограничение на радиус RSобъектов моря, RminRSRmax, Rmax=Max{R*, R#}. Rmin определяется географическими условиями; R# - характеристики навигационного комплекса носителя и возможного сноса изделия на максимальной дальности, R#= 3HK+ r* Lmax. svk@imm.uran.ru

  8. Rmax=Max{R*, R#} (2) Неопределенность позиционирования, ошибки навигации и динамики RminRSRmax, R*=RR+ d/2 R#= 3sHK+ r* Lmax svk@imm.uran.ru

  9. Криволинейный маршрут представим гладким сочетанием прямолинейных лучей. (is)ОТМ - обобщенная трубка маршрутов svk@imm.uran.ru

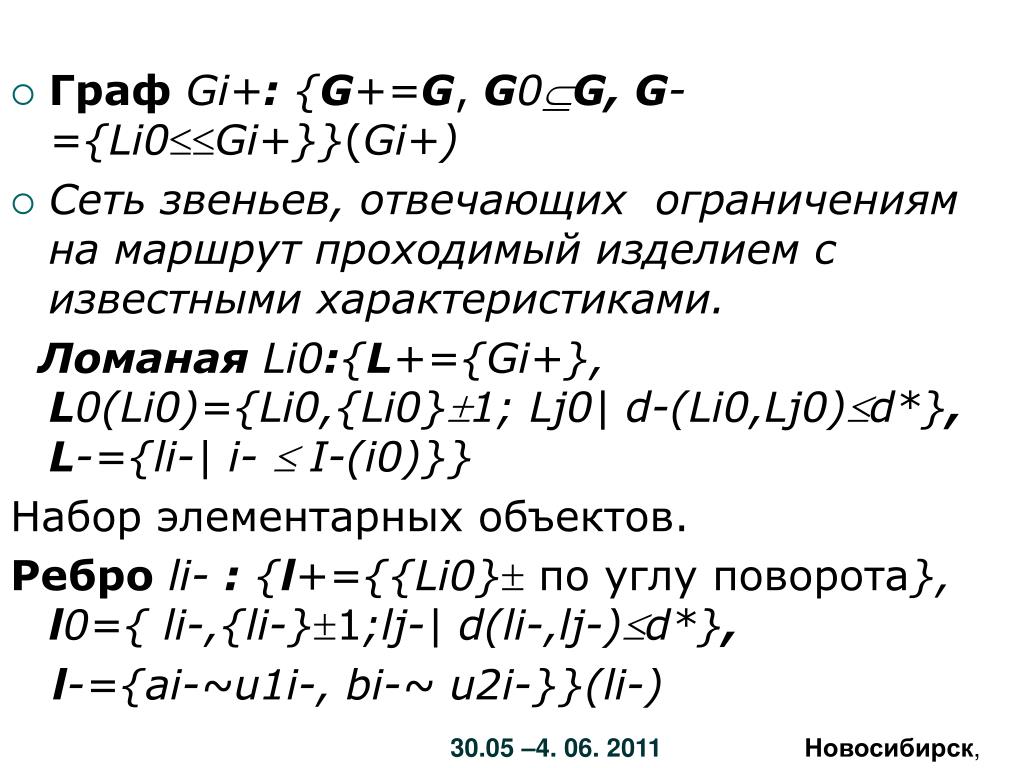

  10. ГрафGi+: {G+=G,G0G, G- ={Li0Gi+}}(Gi+) • Сеть звеньев, отвечающих ограничениям на маршрут проходимый изделием с известными характеристиками. Ломаная Li0:{L+={Gi+},L0(Li0)={Li0,{Li0}1; Lj0| d-(Li0,Lj0)d*}, L-={li-| i- I-(i0)}} Набор элементарных объектов. Реброli- : {l+={{Li0} по углу поворота},l0={ li-,{li-}1;lj-|d(li-,lj-)d*}, l-={ai-~u1i-, bi-~ u2i-}}(li-)

  11. Мотивация: задачи навигации svk@imm.uran.ru

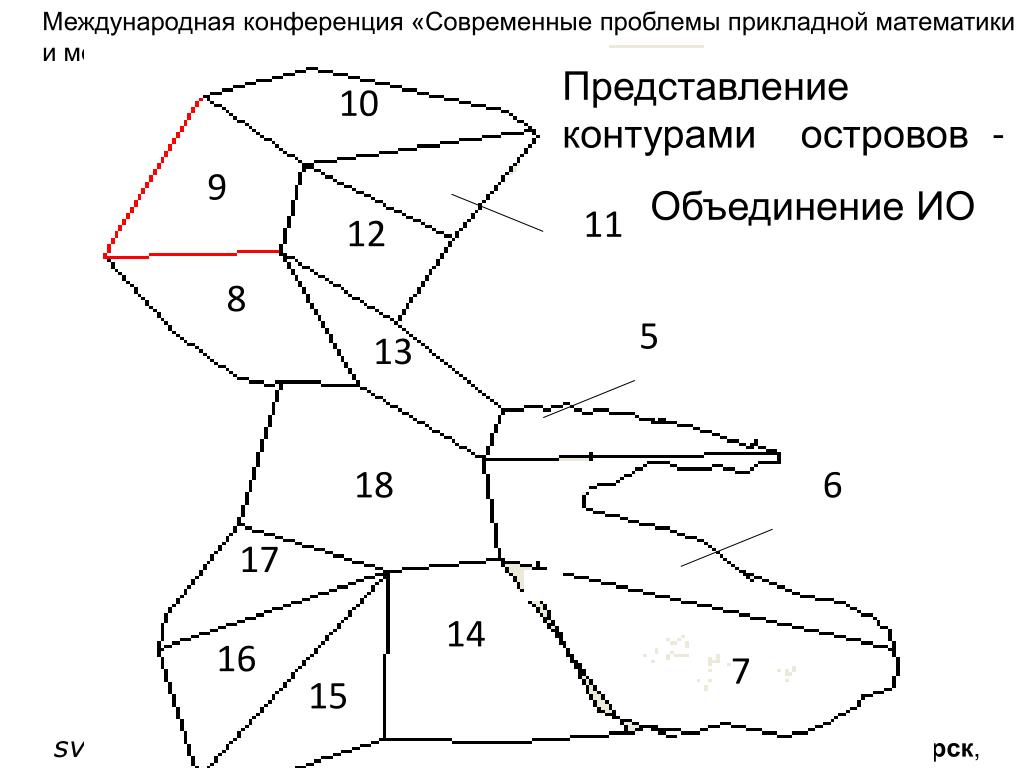

  12. 10 9 11 12 8 5 13 18 6 17 14 16 7 15 Представление контурами островов - Объединение ИО svk@imm.uran.ru

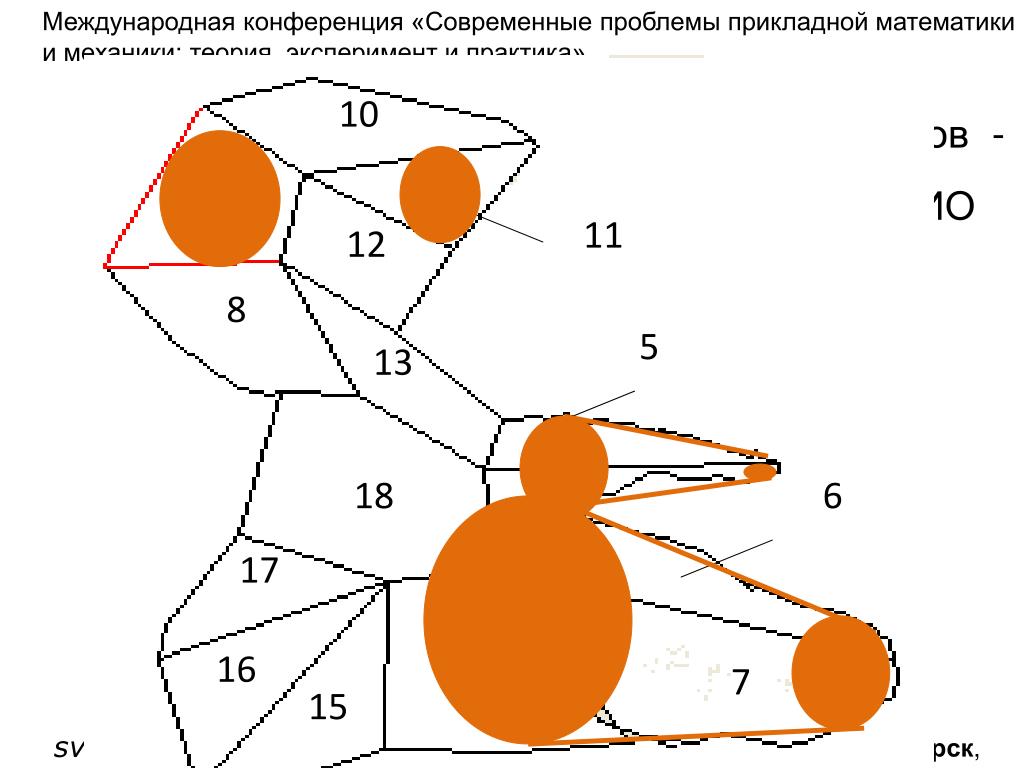

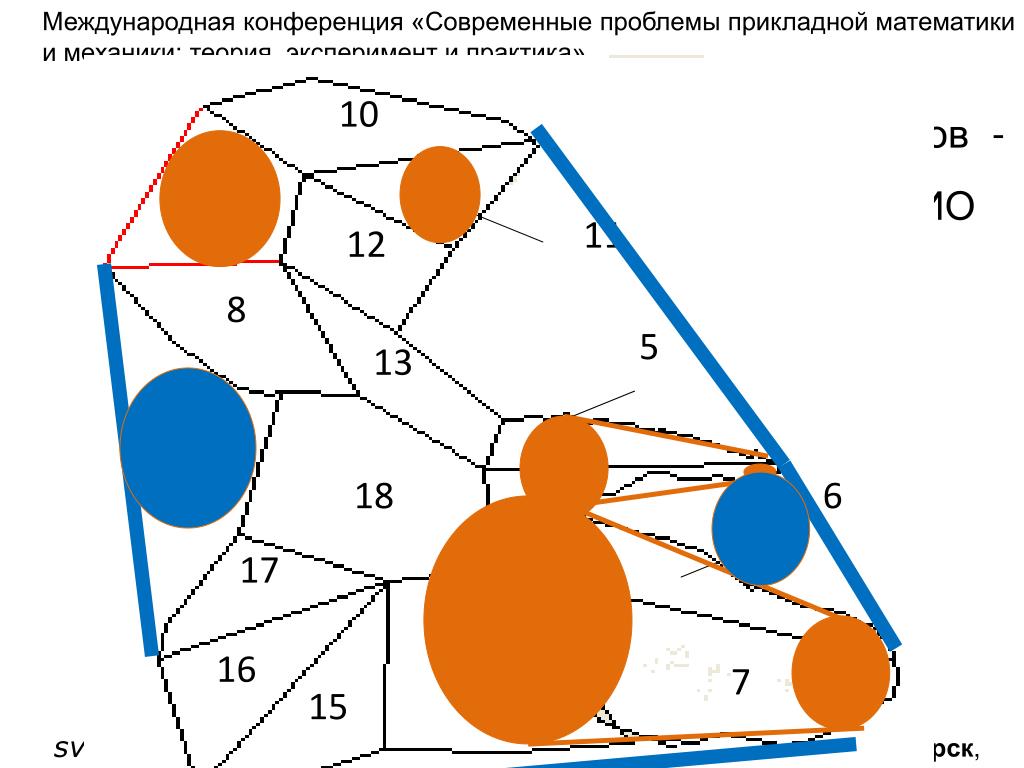

  13. 10 9 11 12 8 5 13 18 6 17 14 16 7 15 Представление контурами островов - Объединение ИО svk@imm.uran.ru

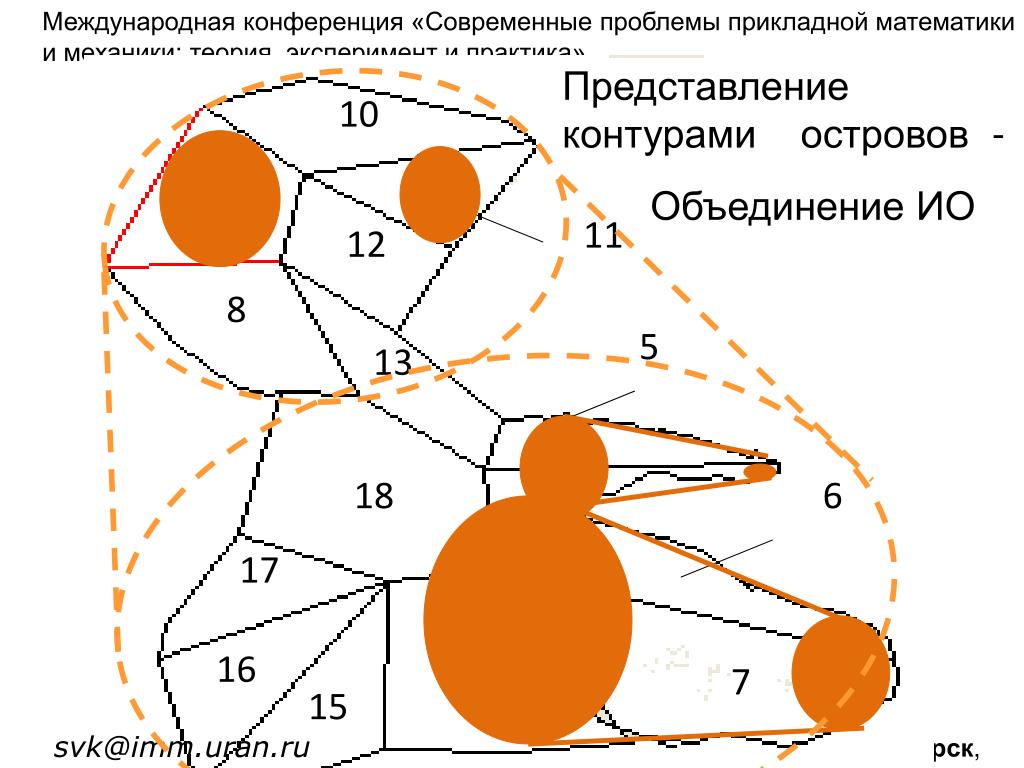

  14. 10 9 11 12 8 5 13 18 6 17 14 16 7 15 Представление контурами островов - Объединение ИО svk@imm.uran.ru

  15. 10 9 11 12 8 5 13 18 6 17 14 16 7 15 Представление контурами островов - Объединение ИО svk@imm.uran.ru

  16. svk@imm.uran.ru

  17. svk@imm.uran.ru

  18. svk@imm.uran.ru

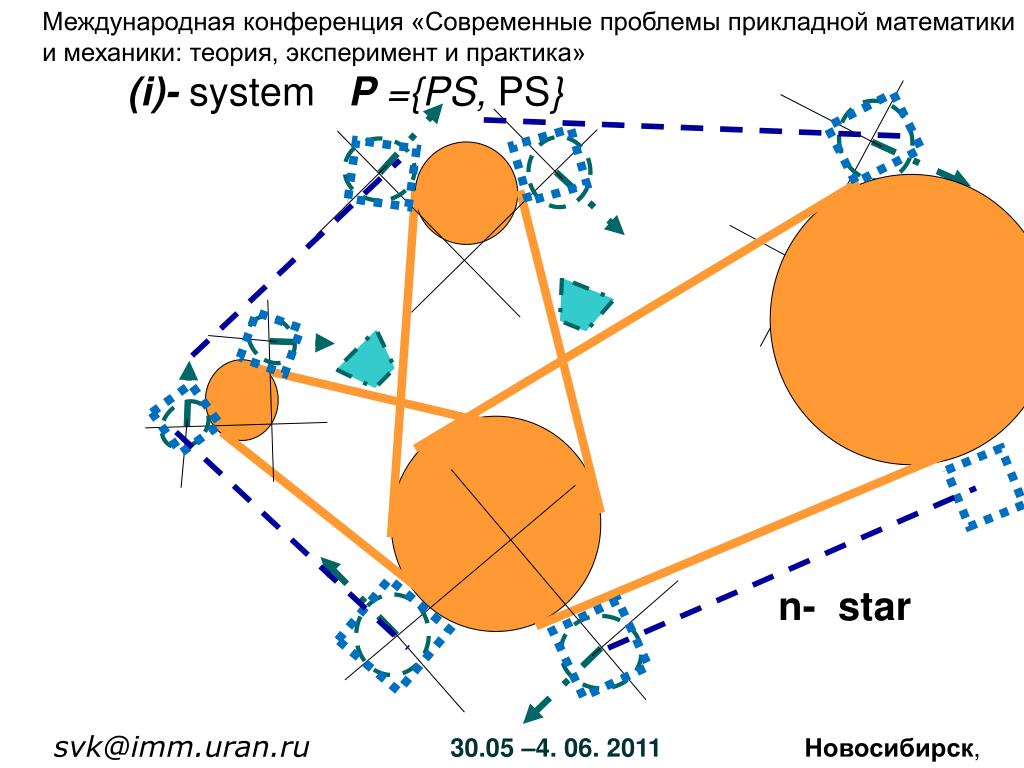

  19. (i)-system P={PS,PS} n- star svk@imm.uran.ru

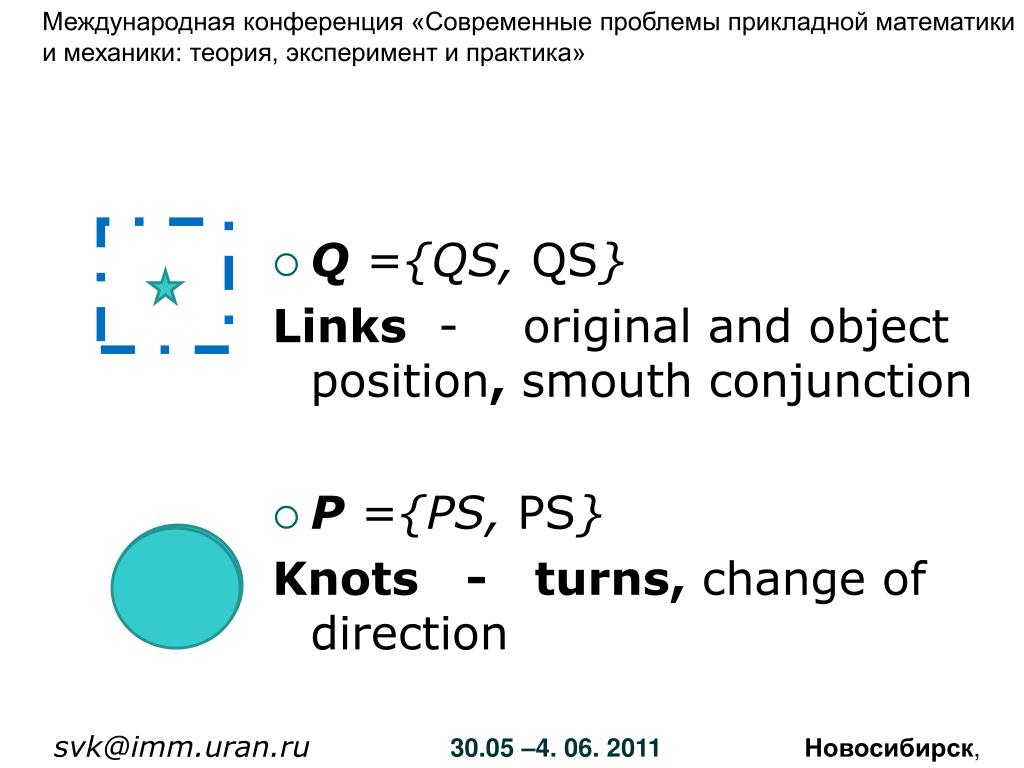

  20. Q={QS,QS} Links- original and object position, smouth conjunction • P={PS,PS} Knots - turns, change of direction svk@imm.uran.ru

  21. svk@imm.uran.ru

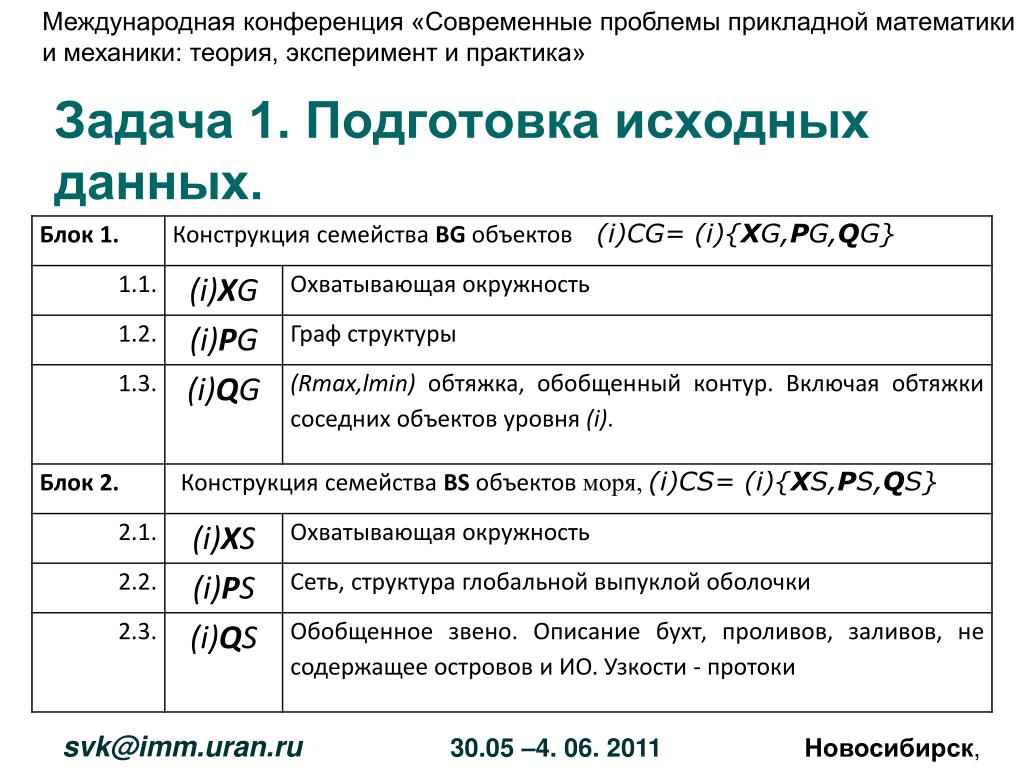

  22. Задача 1. Подготовка исходных данных. svk@imm.uran.ru

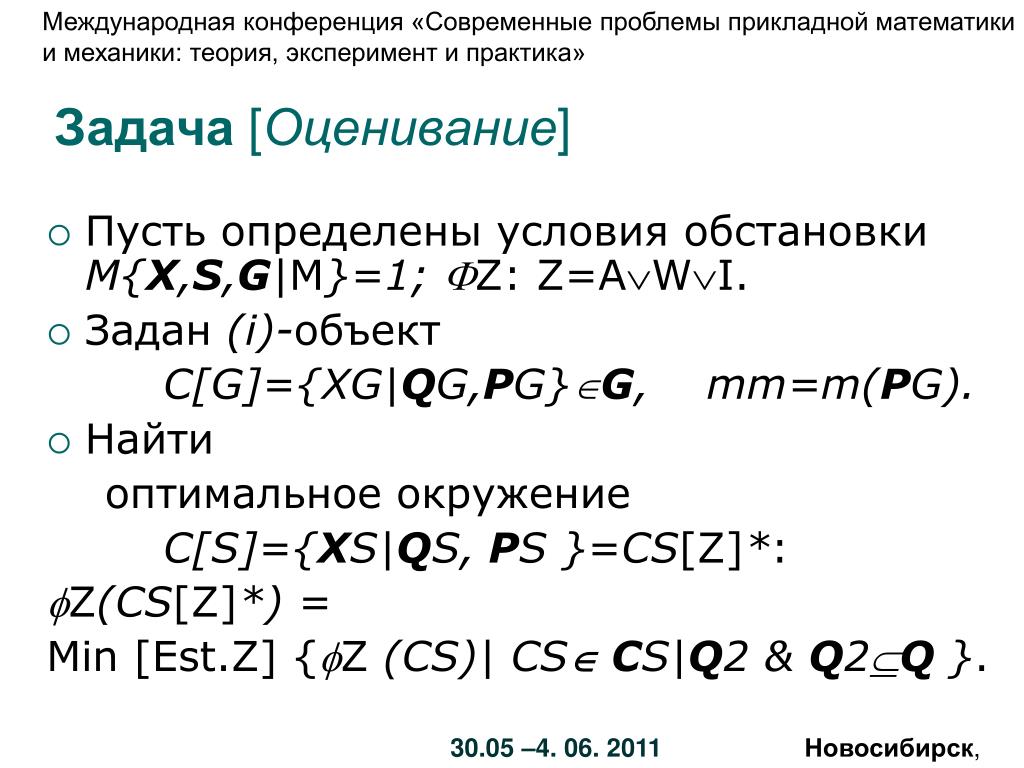

  23. Задача[Оценивание] • Пусть определены условия обстановки M{X,S,G|М}=1; FZ: Z=AWI. • Задан (i)-объект C[G]={XG|QG,PG}G, mm=m(PG). • Найти оптимальноеокружение C[S]={XS|QS, PS }=CS[Z]*: fZ(CS[Z]*) = Min[Est.Z] {fZ (CS)| CS CS|Q2 & Q2Q }.

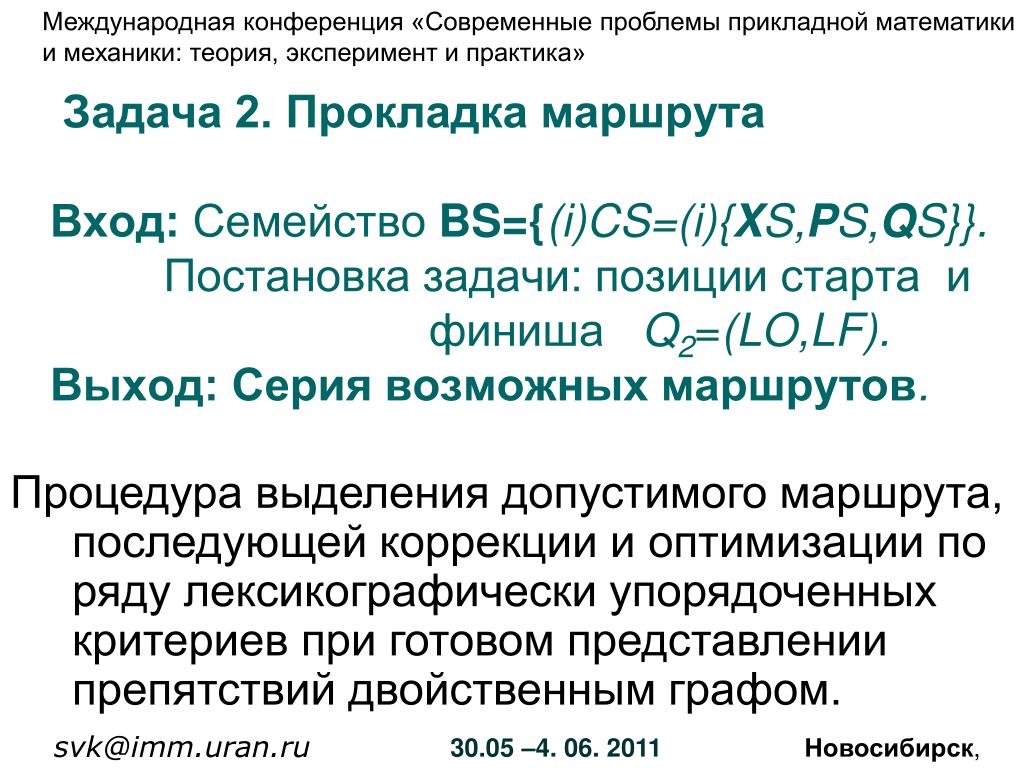

  24. Задача 2. Прокладка маршрутаВход: Семейство BS={(i)CS=(i){XS,PS,QS}}.Постановка задачи:позиции старта ифинишаQ2=(LO,LF).Выход: Серия возможных маршрутов. Процедура выделения допустимого маршрута, последующей коррекции и оптимизации по ряду лексикографически упорядоченных критериев при готовом представлении препятствий двойственным графом. svk@imm.uran.ru

  25. svk@imm.uran.ru

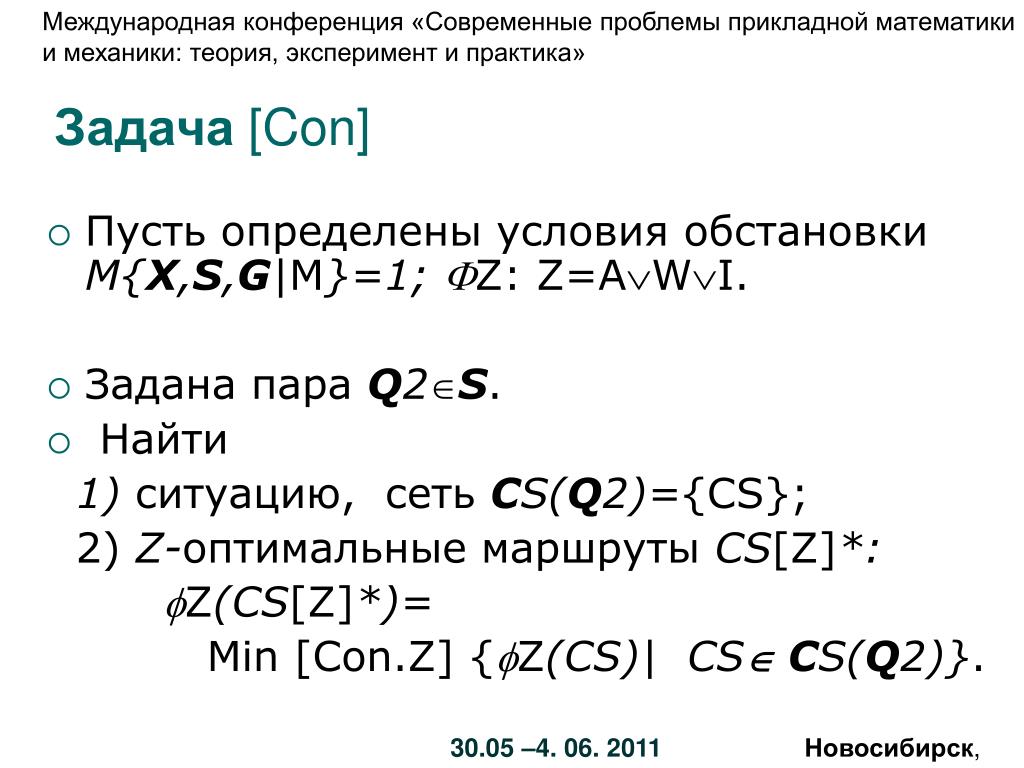

  26. Задача[Con] • Пусть определены условия обстановки M{X,S,G|М}=1; FZ: Z=AWI. • Задана пара Q2S. • Найти 1) ситуацию, сетьCS(Q2)={CS}; 2) Z-оптимальныемаршруты CS[Z]*: fZ(CS[Z]*)= Min[Con.Z] {fZ(CS)| CS CS(Q2)}.

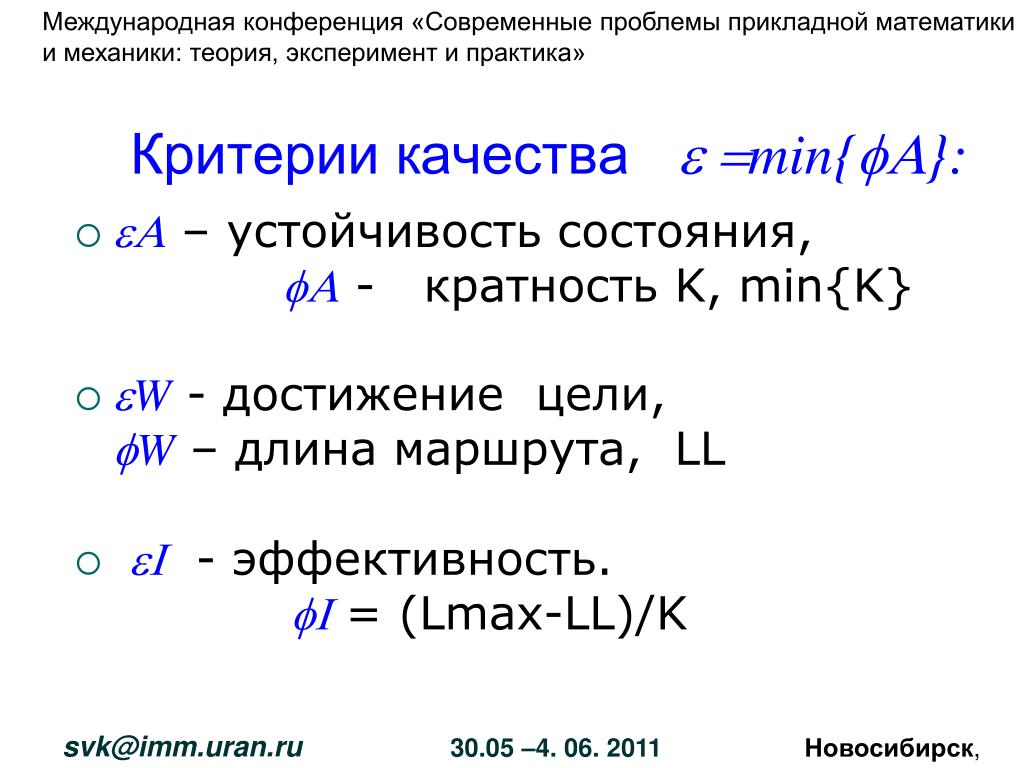

  27. Критерии качестваe=min{fA}: • eA – устойчивость состояния, fA -кратность K, min{K} • eW - достижение цели, • fW – длина маршрута, LL • eI - эффективность. fI= (Lmax-LL)/K svk@imm.uran.ru

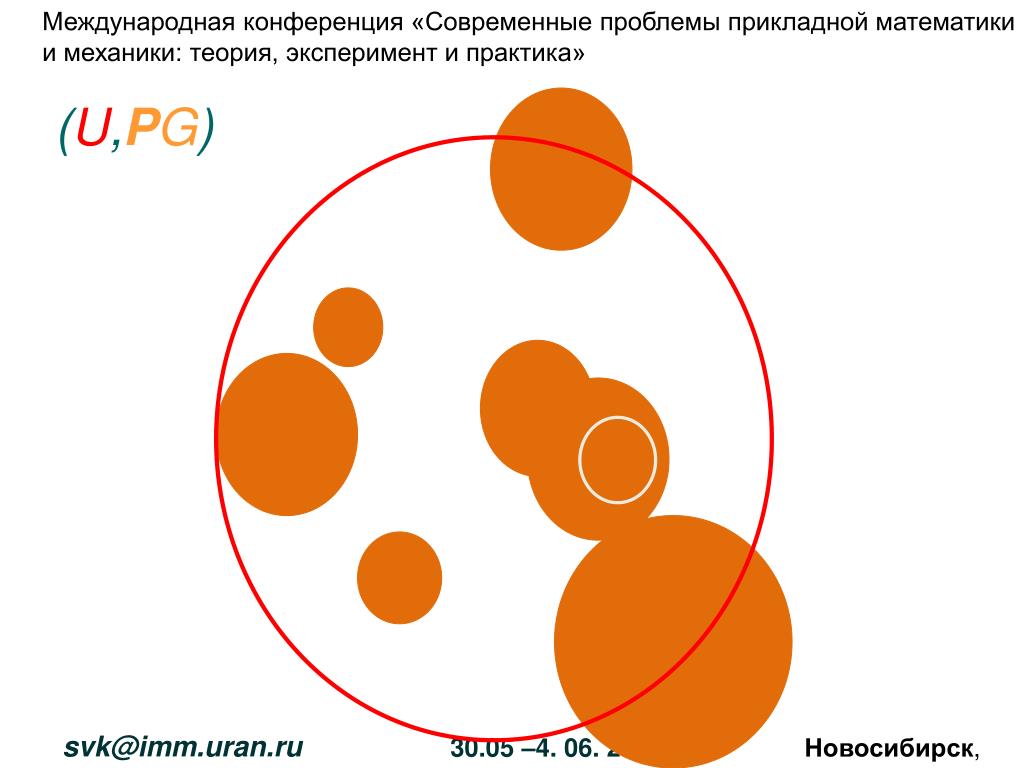

  28. (U,PG) svk@imm.uran.ru

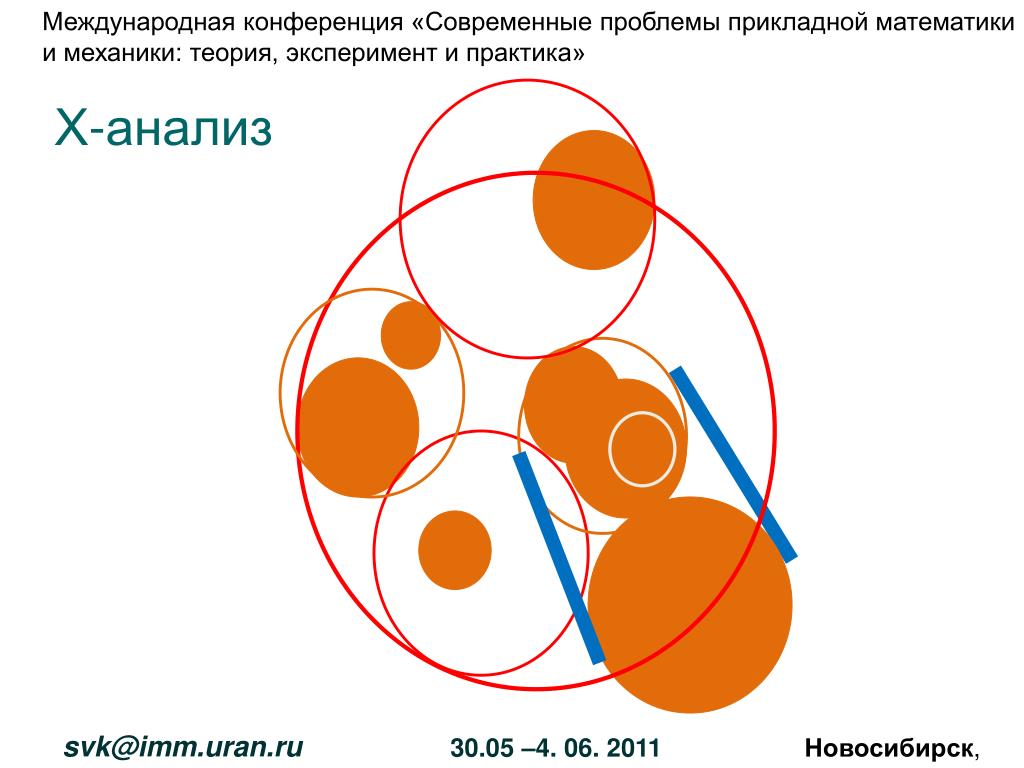

  29. Х-анализ svk@imm.uran.ru

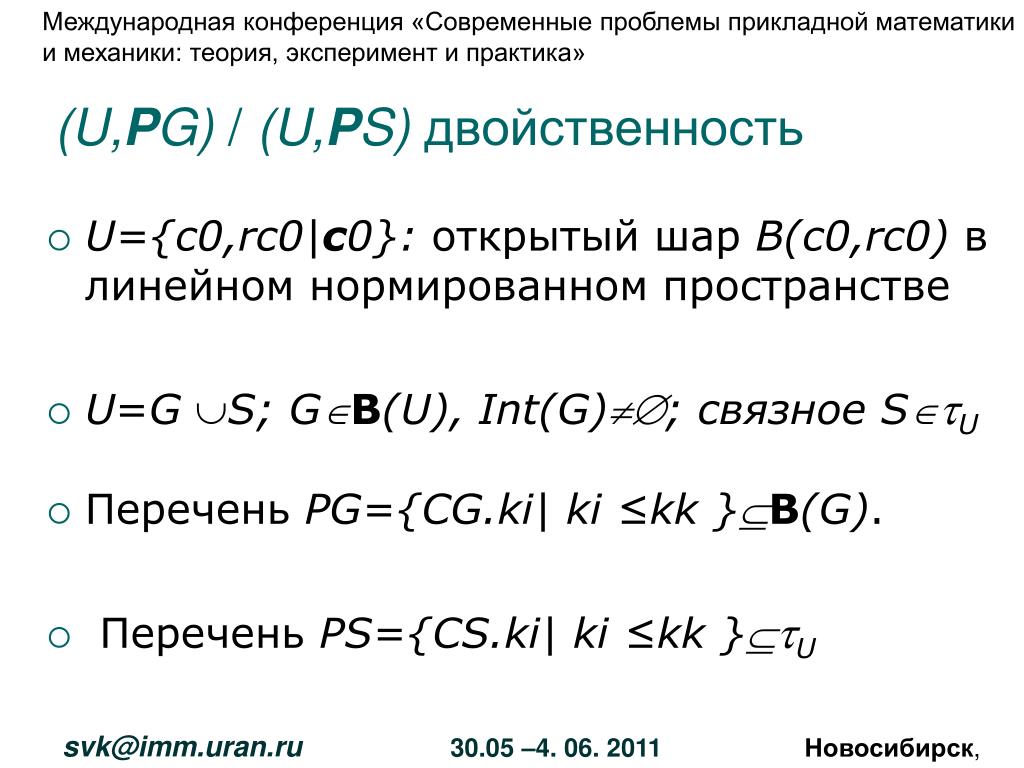

  30. (U,PG) / (U,PS) двойственность • U={c0,rc0|c0}: открытый шарB(c0,rc0) в линейном нормированном проcтранстве • U=G S; GB(U), Int(G); связное StU • Перечень PG={CG.ki|ki ≤kk }B(G). • Перечень PS={CS.ki|ki ≤kk }tU svk@imm.uran.ru

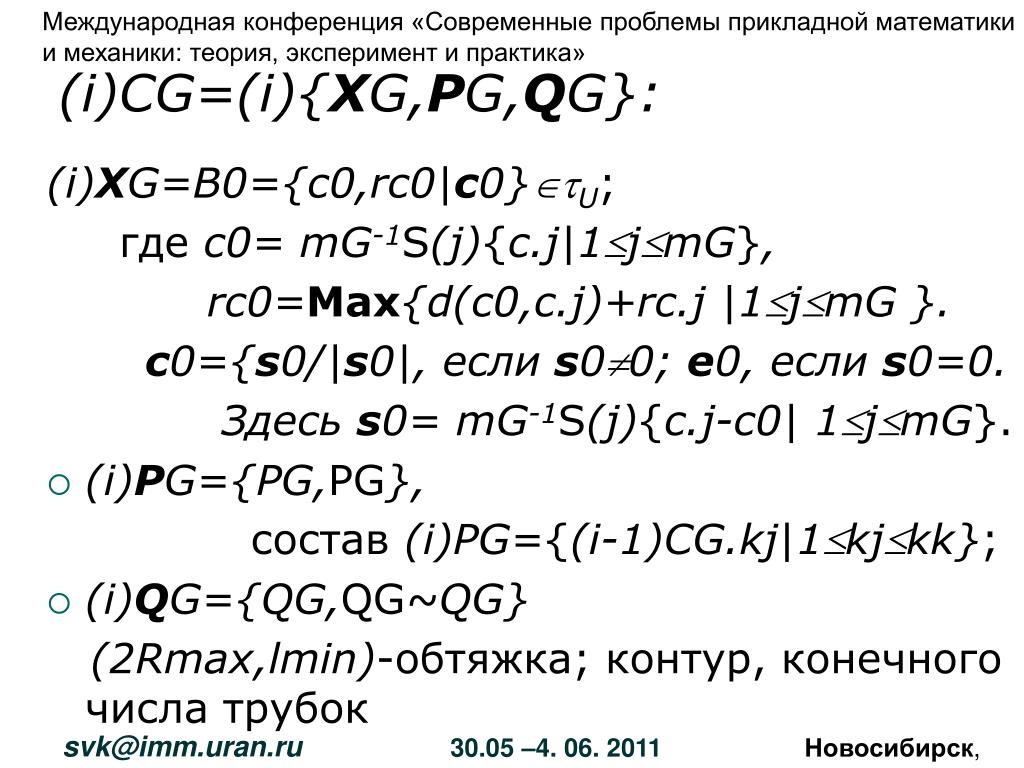

  31. (i)CG=(i){XG,PG,QG}: (i)XG=B0={c0,rc0|c0}tU; где с0= mG-1S(j){c.j|1jmG}, rc0=Max{d(c0,c.j)+rc.j |1jmG }. c0={s0/|s0|, если s00; e0, если s0=0. Здесь s0= mG-1S(j){c.j-c0| 1jmG}. • (i)PG={PG,PG}, состав(i)PG={(i-1)CG.kj|1kjkk}; • (i)QG={QG,QG~QG} (2Rmax,lmin)-обтяжка;контур, конечного числа трубок svk@imm.uran.ru

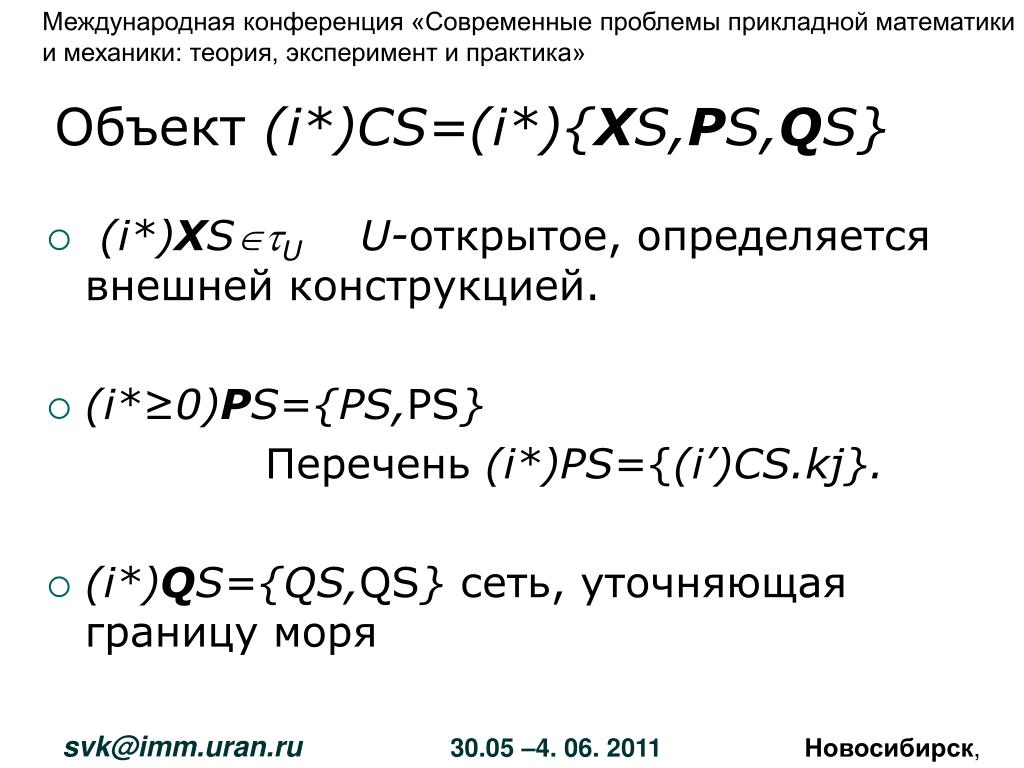

  32. Объект (i*)CS=(i*){XS,PS,QS} • (i*)XStUU-открытое,определяется внешнейконструкцией. • (i*≥0)PS={PS,PS} Перечень(i*)PS={(i’)CS.kj}. • (i*)QS={QS,QS}сеть, уточняющая границу моря svk@imm.uran.ru

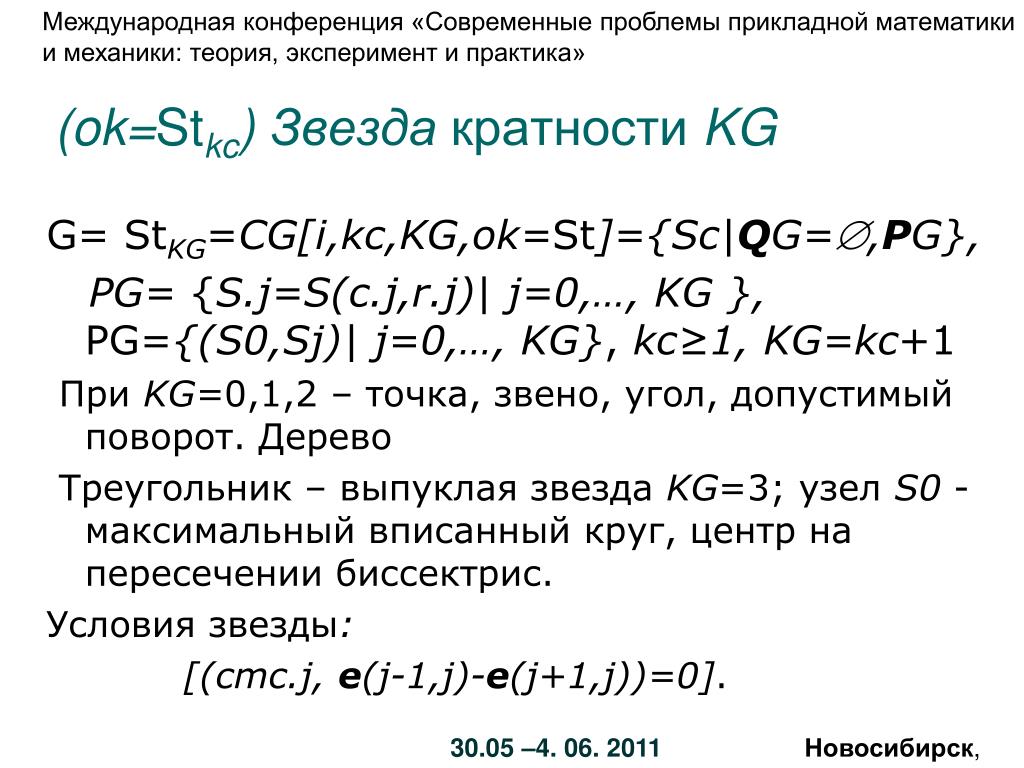

  33. (ok=Stkc) ЗвездакратностиKG G= StKG=CG[i,kc,KG,ok=St]={Sc|QG=,PG}, PG= {S.j=S(с.j,r.j)| j=0,…, KG }, PG={(S0,Sj)| j=0,…, KG}, kc≥1,KG=kc+1 ПриKG=0,1,2 – точка, звено, угол, допустимыйповорот. Дерево Треугольник – выпуклая звезда KG=3; узел S0 - максимальный вписанный круг, центр на пересечении биссектрис. Условия звезды: [(cmc.j, e(j-1,j)-e(j+1,j))=0].

  34. svk@imm.uran.ru

  35. svk@imm.uran.ru

  36. svk@imm.uran.ru

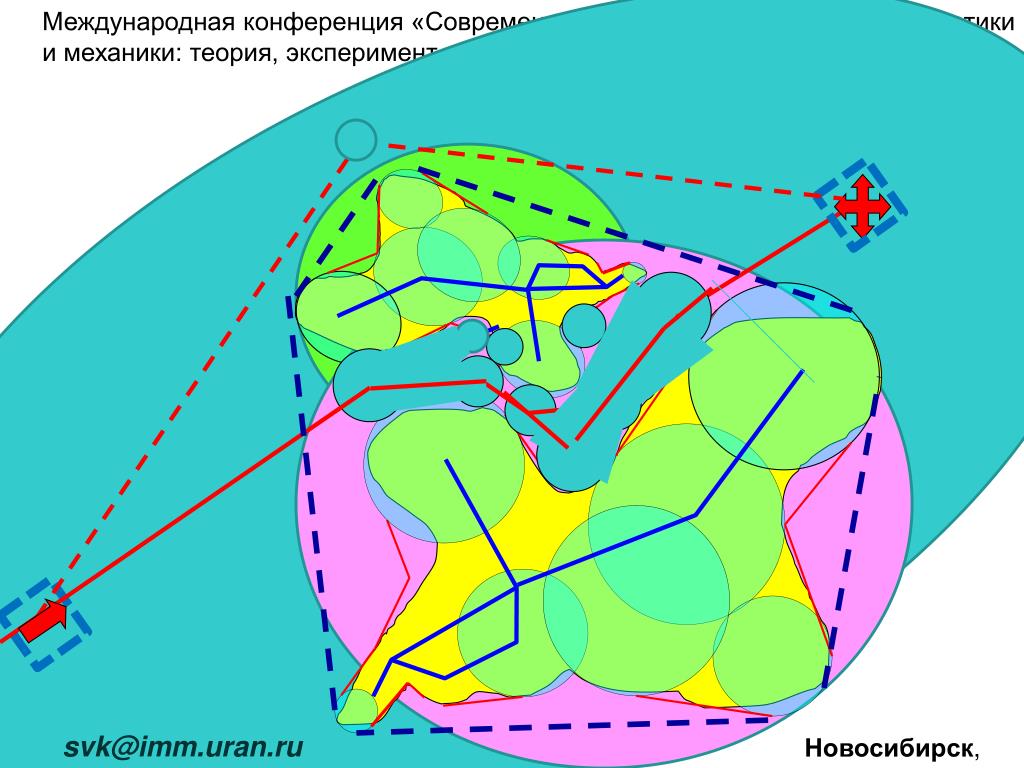

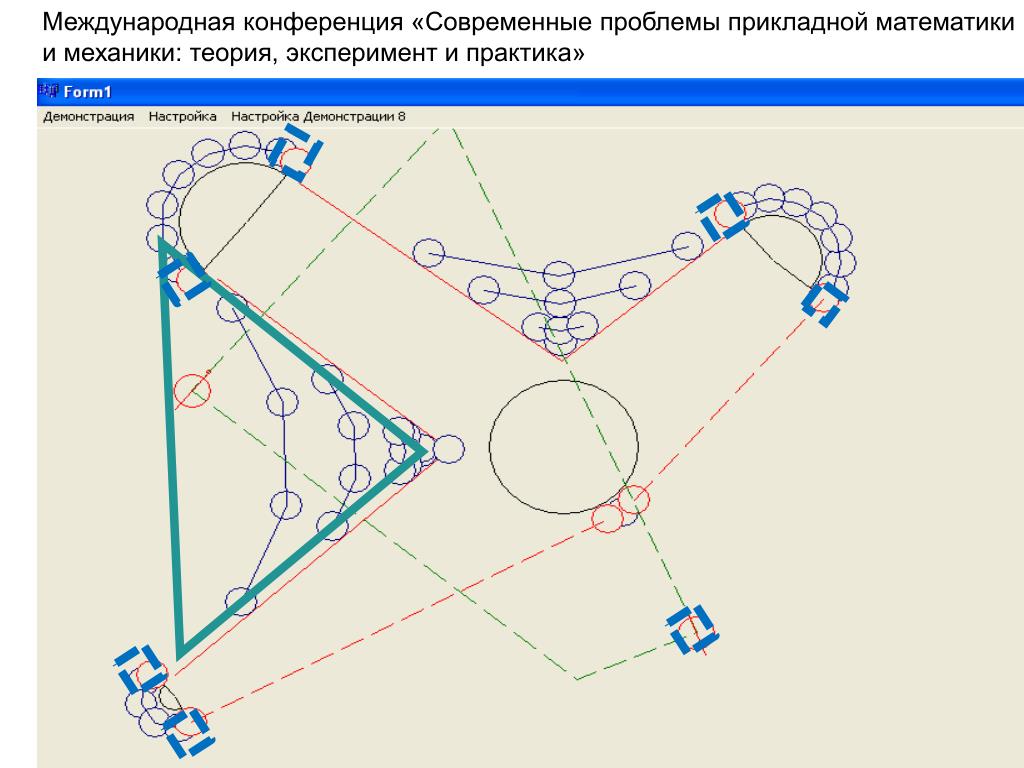

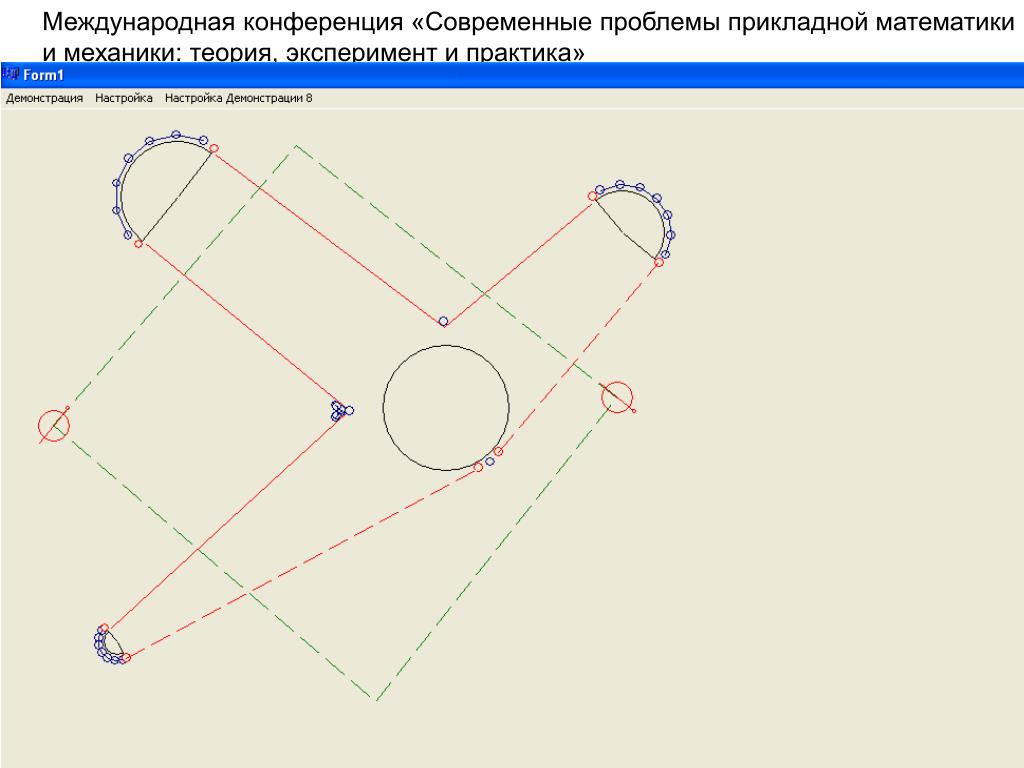

  37. Программный комплекс моделирования маршрута изделия 3М-14Э svk@imm.uran.ru

  38. (ok=Stkc) ЗвездакратностиKG G= StKG=CG[i,kc,KG,ok=St]={Sc|QG=,PG}, PG= {S.j=S(с.j,r.j)| j=0,…, KG }, PG={(S0,Sj)| j=0,…, KG}, kc≥1,KG=kc+1 ПриKG=0,1,2 – точка, звено, угол, допустимыйповорот. Дерево Треугольник – выпуклая звезда KG=3; узел S0 - максимальный вписанный круг, центр на пересечении биссектрис. Условия звезды: [(cmc.j, e(j-1,j)-e(j+1,j))=0].

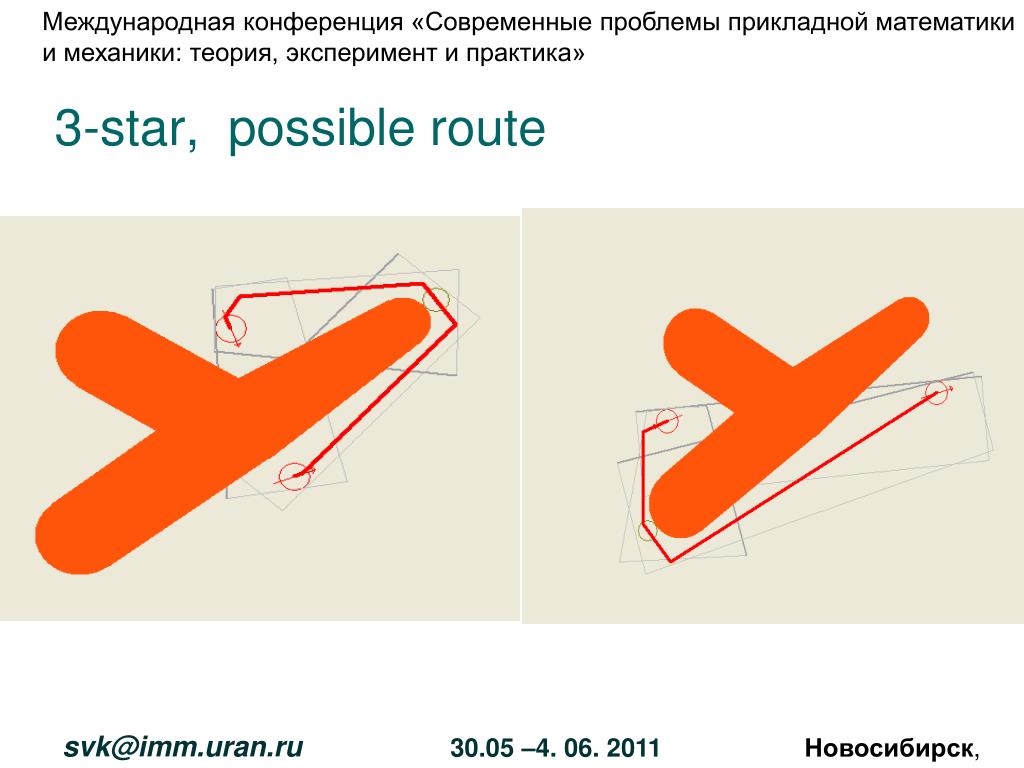

  39. 3-star, possible route svk@imm.uran.ru

  40. 3-star, possible route svk@imm.uran.ru

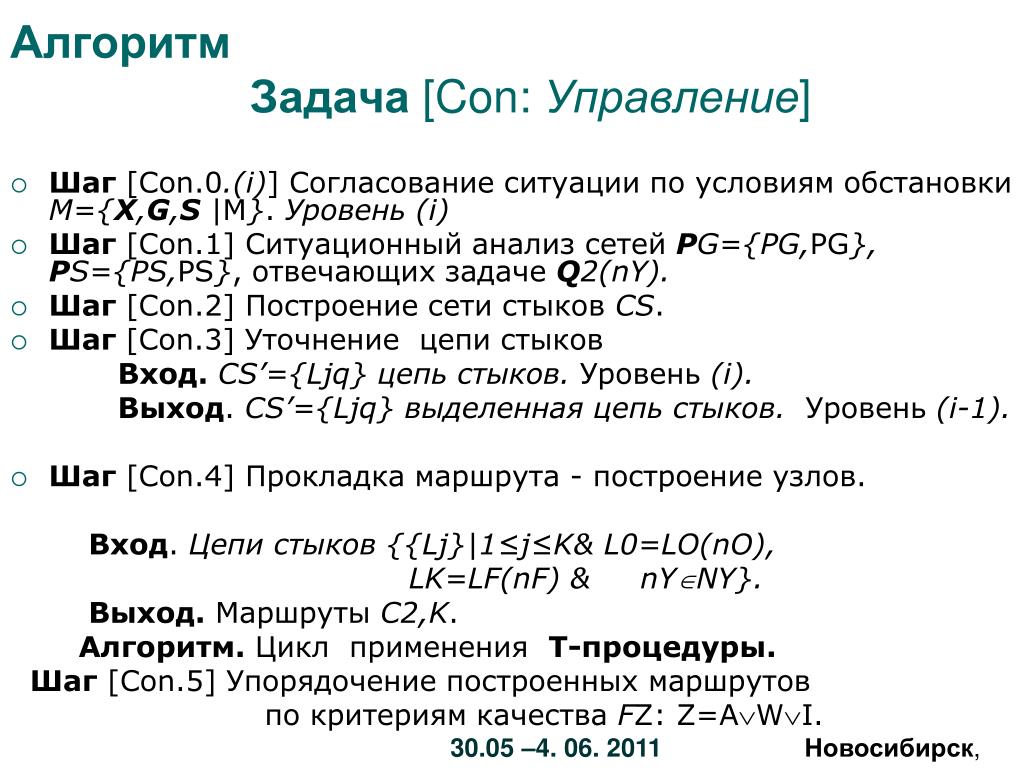

  41. Алгоритм Задача [Con: Управление] • Шаг [Con.0.(i)] Согласование ситуации по условиям обстановки M={X,G,S|М}. Уровень (i) • Шаг [Con.1] Ситуационный анализ сетей PG={PG,PG}, PS={PS,PS}, отвечающих задаче Q2(nY). • Шаг [Con.2] Построение сети стыковCS. • Шаг [Con.3] Уточнение цепи стыков Вход. CS’={Ljq} цепь стыков. Уровень (i). Выход.CS’={Ljq} выделенная цепь стыков. Уровень (i-1). • Шаг [Con.4] Прокладка маршрута - построение узлов. Вход. Цепи стыков {{Lj}|1≤j≤K& L0=LO(nO), LK=LF(nF) & nYNY}. Выход. Маршруты С2,K. Алгоритм. Цикл применения Т-процедуры. Шаг [Con.5] Упорядочение построенных маршрутов по критериям качества FZ: Z=AWI.

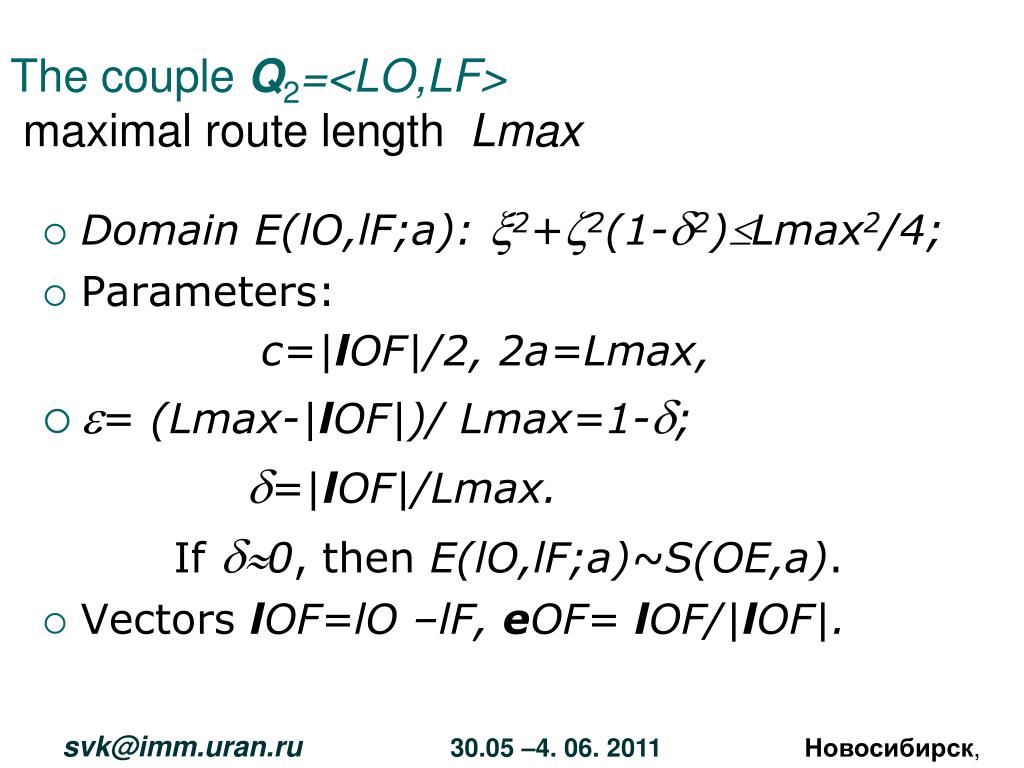

  42. The couple Q2=<LO,LF> maximal route length Lmax • Domain E(lO,lF;a): x2+z2(1-d2)Lmax2/4; • Parameters: c=|lOF|/2, 2a=Lmax, • e= (Lmax-|lOF|)/Lmax=1-d; d=|lOF|/Lmax. Ifd0, thenE(lO,lF;a)~S(OE,a). • VectorslOF=lO –lF,eOF= lOF/|lOF|. svk@imm.uran.ru

  43. Построение Маршрута lO lF Задана терминальнаяпара Q2=<LO,LF> Комбинации: звено (+) дуга (+) звено дуга (+) звено (+) дуга lO lF svk@imm.uran.ru

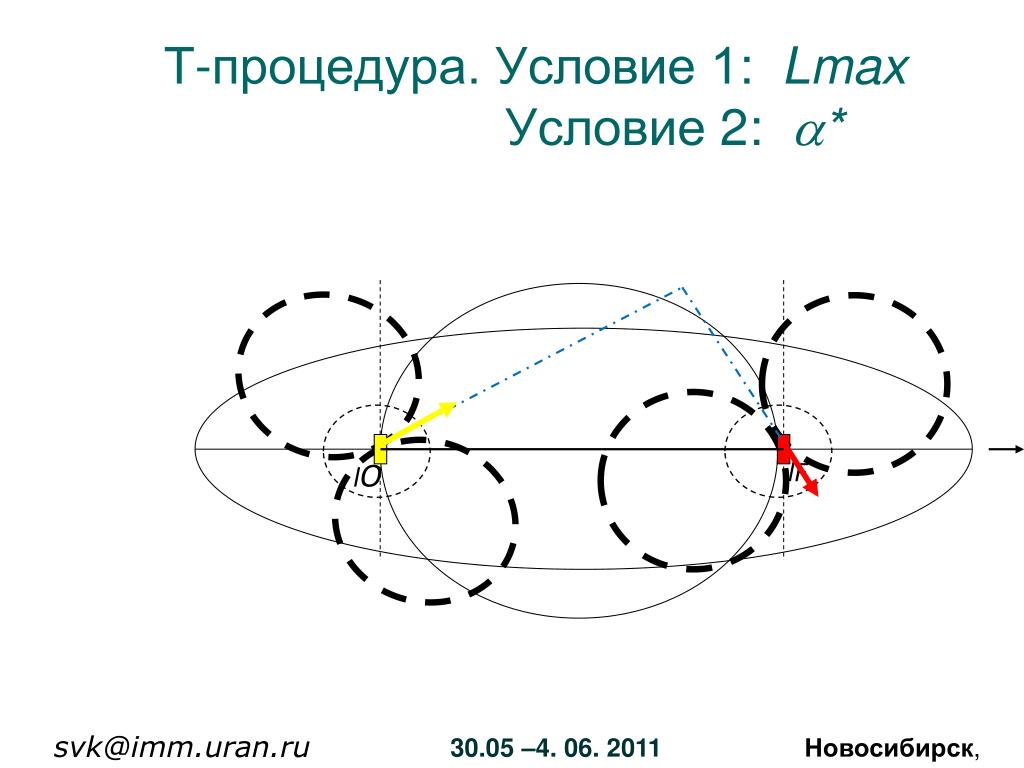

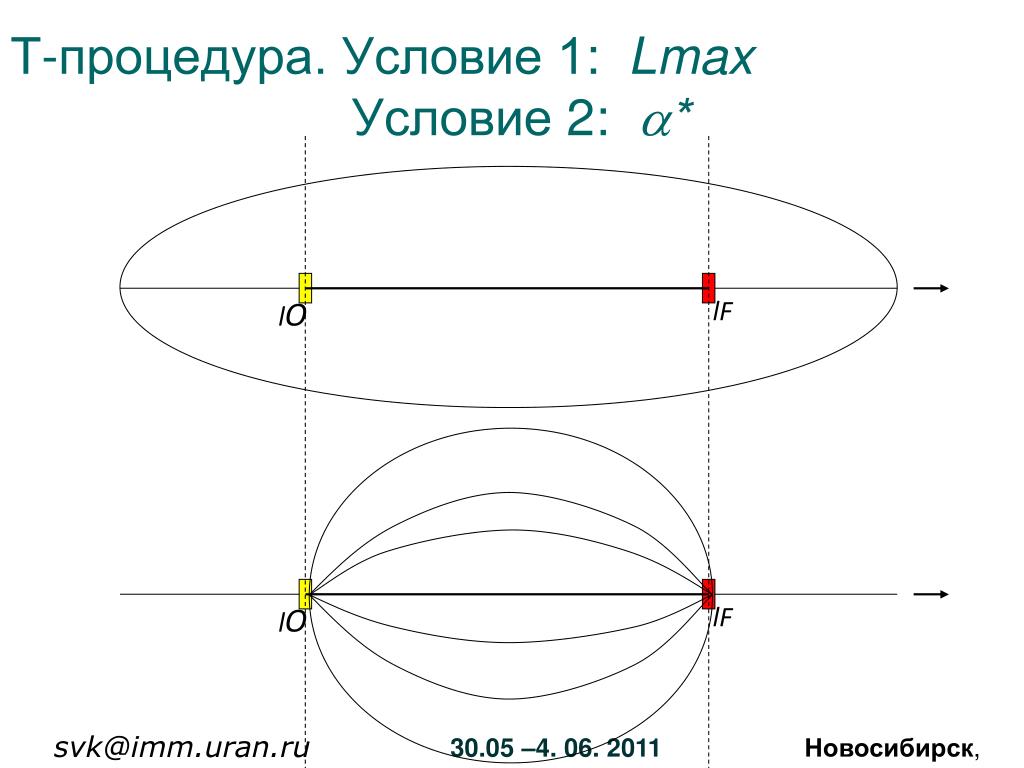

  44. Т-процедура. Условие 1:LmaxУсловие 2:a* lO lO lO lF lF lF svk@imm.uran.ru

  45. Т-процедура. Условие 1:LmaxУсловие 2:a* lO lO lO lF lF lF svk@imm.uran.ru

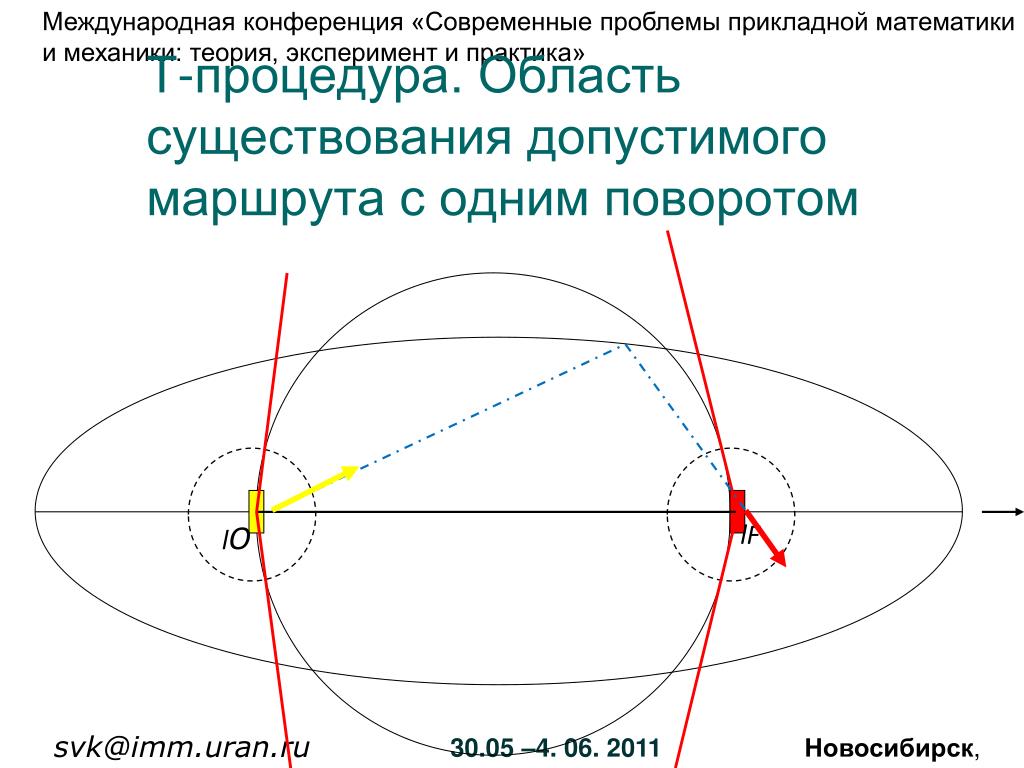

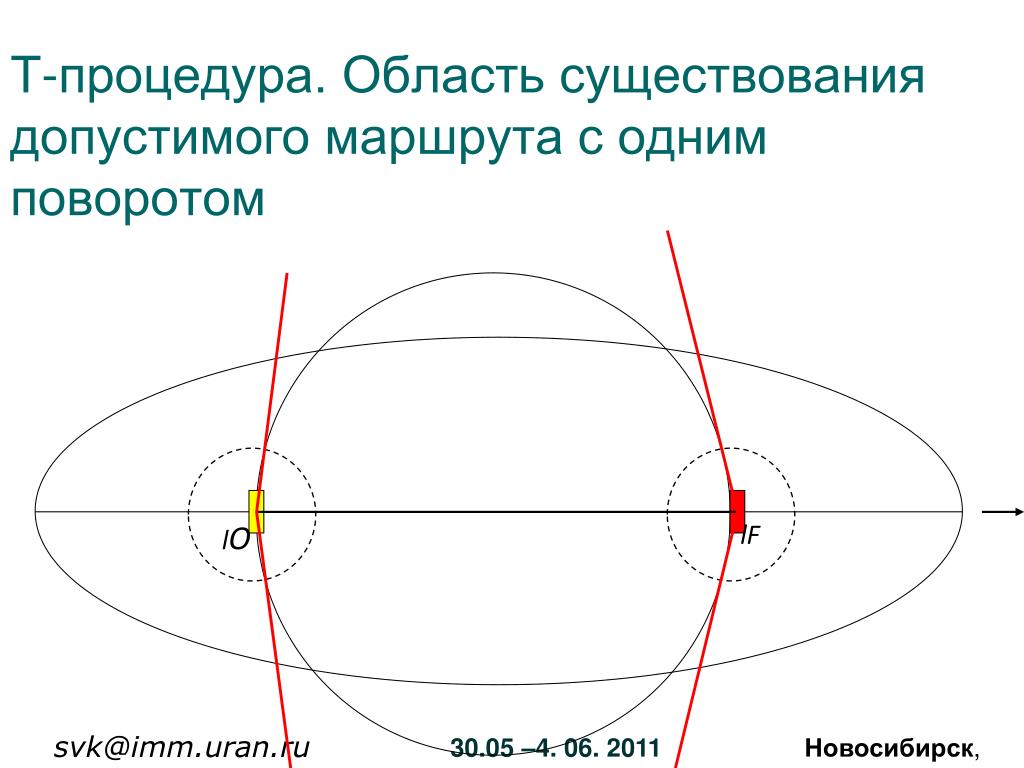

  46. Т-процедура.Область существования допустимого маршрута с одним поворотом lO lF svk@imm.uran.ru

  47. Т-процедура.Область существования допустимого маршрута с одним поворотом lO lF svk@imm.uran.ru

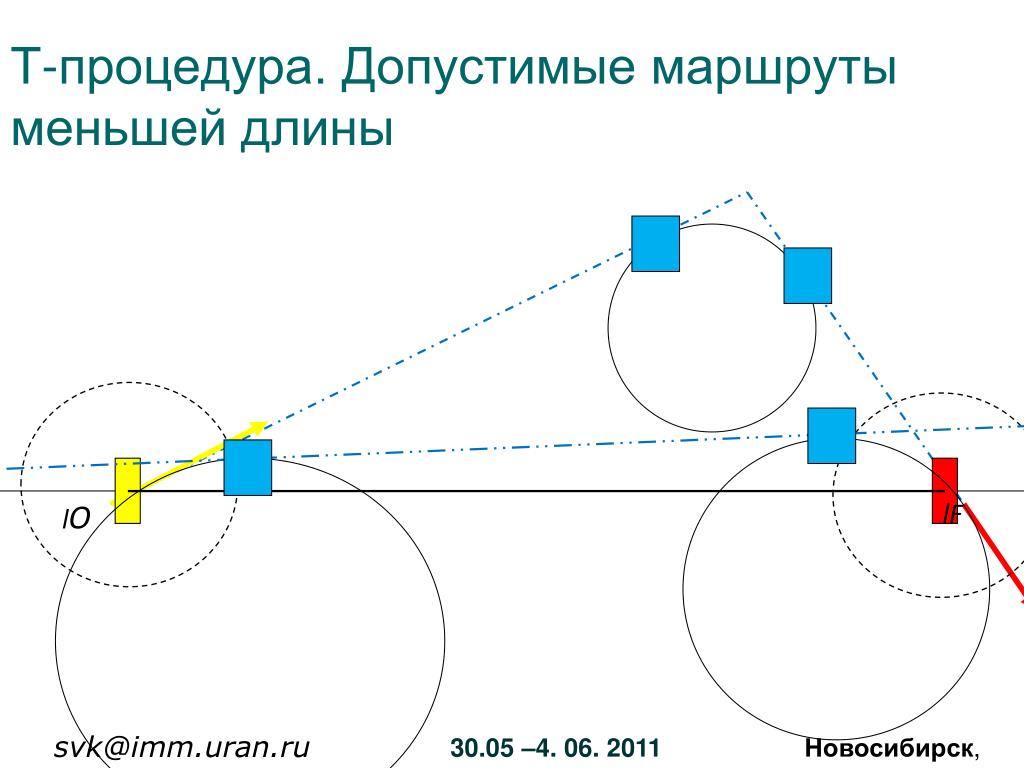

  48. Т-процедура.Допустимые маршруты меньшей длины lO lF svk@imm.uran.ru

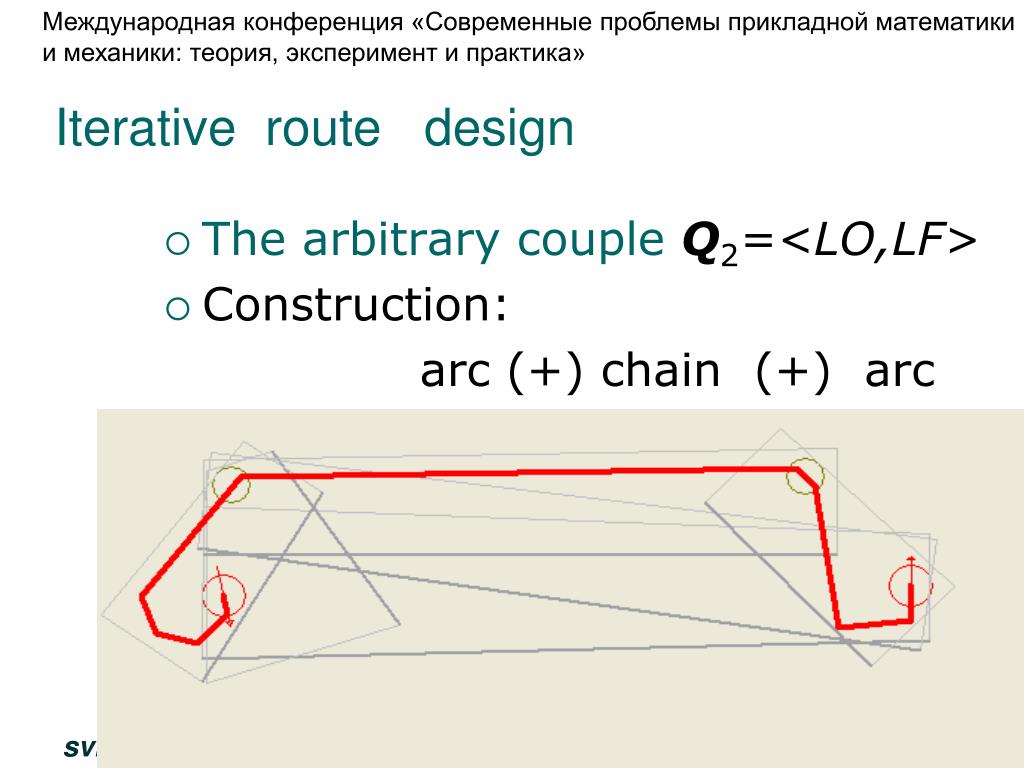

  49. Iterative route design • The arbitrary couple Q2=<LO,LF> • Construction: arc (+) chain (+) arc svk@imm.uran.ru

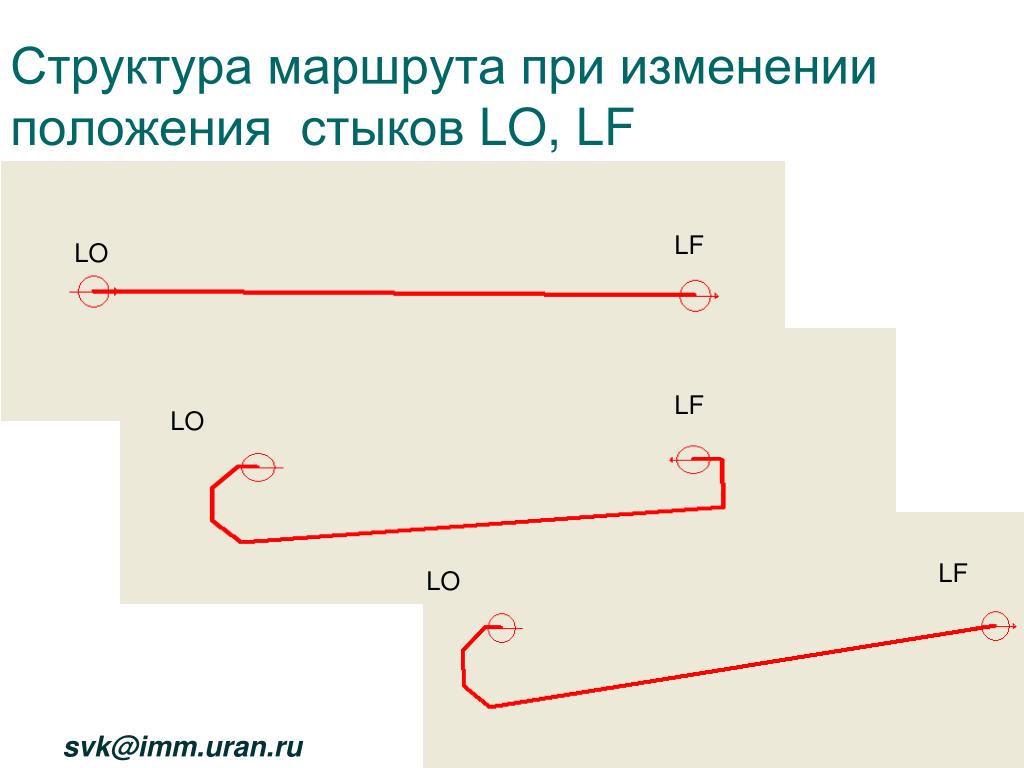

  50. Структура маршрута при изменении положения стыков LO, LF LF LO LF LO LF LO svk@imm.uran.ru
