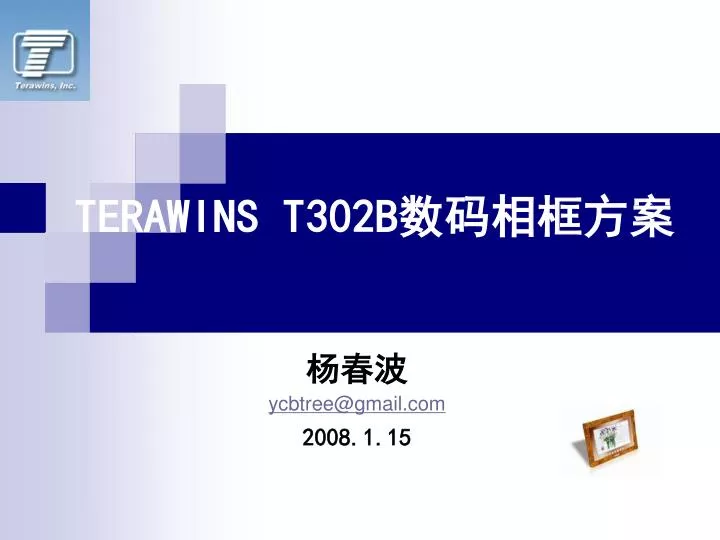

  1. TERAWINS T302B数码相框方案 杨春波 ycbtree@gmail.com 2008.1.15

  2. 简介 • T302B是一多功能合一、高集成度、高性价比的数码相框（DPF）SoC解决方案。T302B内建高性能32Bit MCU，Jpeg/M-Jpeg解码器，支持Flash卡，USB2.0 OTG，整合了TFT LCD的驱动控制（TCON，三组DAC，背光控制等，能直接驱动几乎所有的中小尺寸数字和模拟LCD屏），内建Terawins高质量视频引擎，可以大大提高Jpeg/MJpeg图像质量

  3. 系统结构

  4. 典型应用示意图

  5. 特性列表

  6. 封装1（128Pin LQFP）

  7. 封装2（144Pin LQFP）

  8. 功能特点索引 • CPU • Jpeg/MJpeg解码 • Mp3解码 • TV-Out支持 • 音频录制/回放 • 内建SAR • USB2.0 High Speed OTG • Flash Card Reader Interface • DMA数据传输 • 内建外设/接口 • 电源管理单元

  9. CPU • MIPS32 4KEc CPU core with MMU(Memory Management Unit) • 可运行音频压缩/解压（录音/回放） • 可调节主频以减少能耗，不需Reboot就可以根据运行需求通过调节主频动态调节能耗

  10. Jpeg/MJpeg解码 • 全硬件解码引擎 • 支持Jpeg Baseline Profile（DC应用） • 最高支持8192x8192 像素（6400万） • 最高支持MJpeg 30帧/秒（640X480） • 智能分段机制节约SDRAM（1600万像素只需8MB SDRAM） • 大图像显示到小尺寸LCD的加速解码机制 • 硬件翻转支持

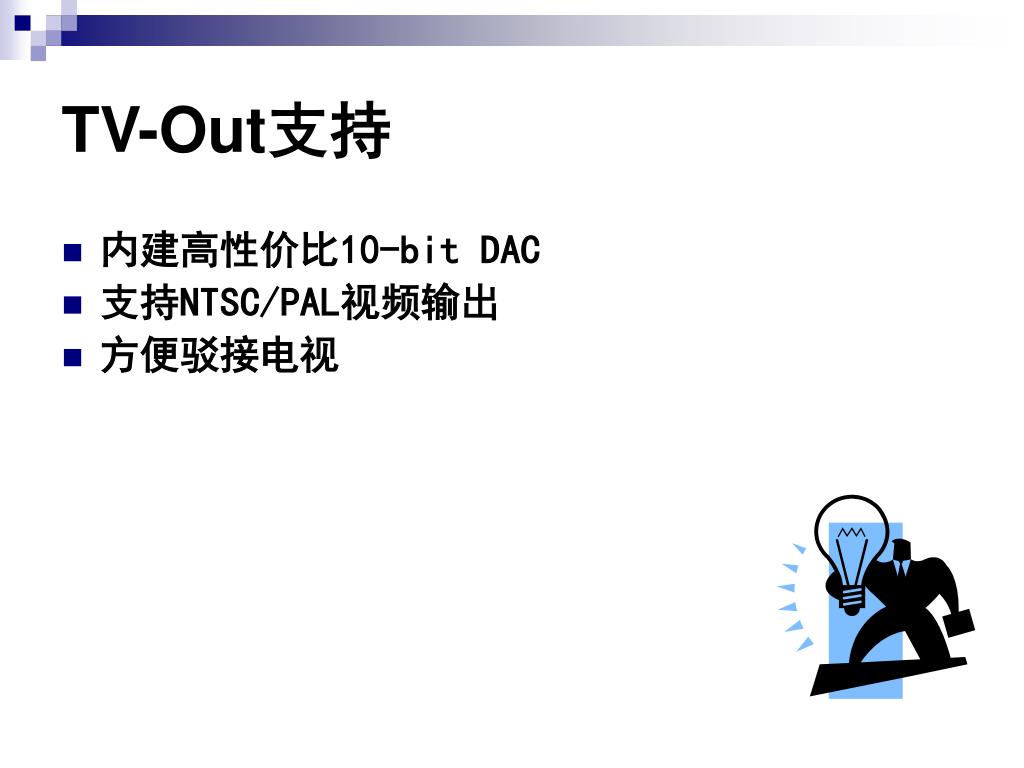

  11. TV-Out支持 • 内建高性价比10-bit DAC • 支持NTSC/PAL视频输出 • 方便驳接电视

  12. 音频录制/回放 • 内建高性价比12-bit ADC、DAC • 实现语音/音乐的录制和回放

  13. 内建SAR • 使用SAR和低分辨率ADC可方便的实现按键功能

  14. USB2.0 High Speed OTG • 物理层最高可以达到480MBps的数据传输速度

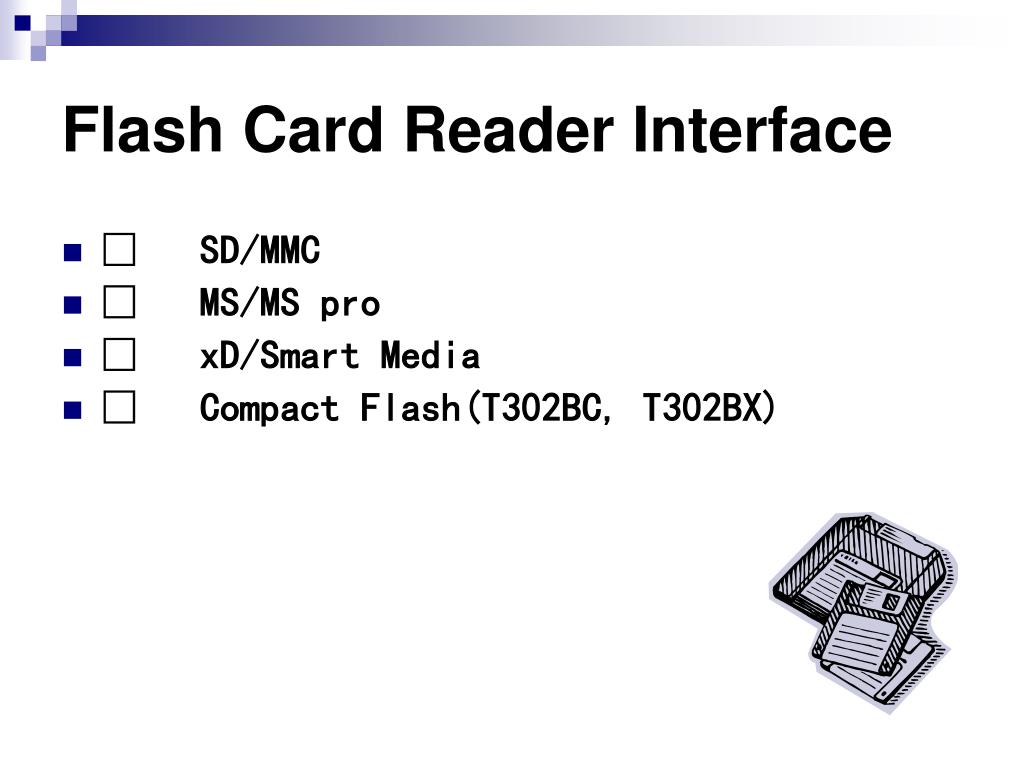

  15. Flash Card Reader Interface • 􀁹 SD/MMC • 􀁹 MS/MS pro • 􀁹 xD/Smart Media • 􀁹 Compact Flash(T302BC, T302BX)

  16. DMA数据传输 • 内存到内存 • 内存到IO设备, IO设备到内存 • IO设备到IO设备

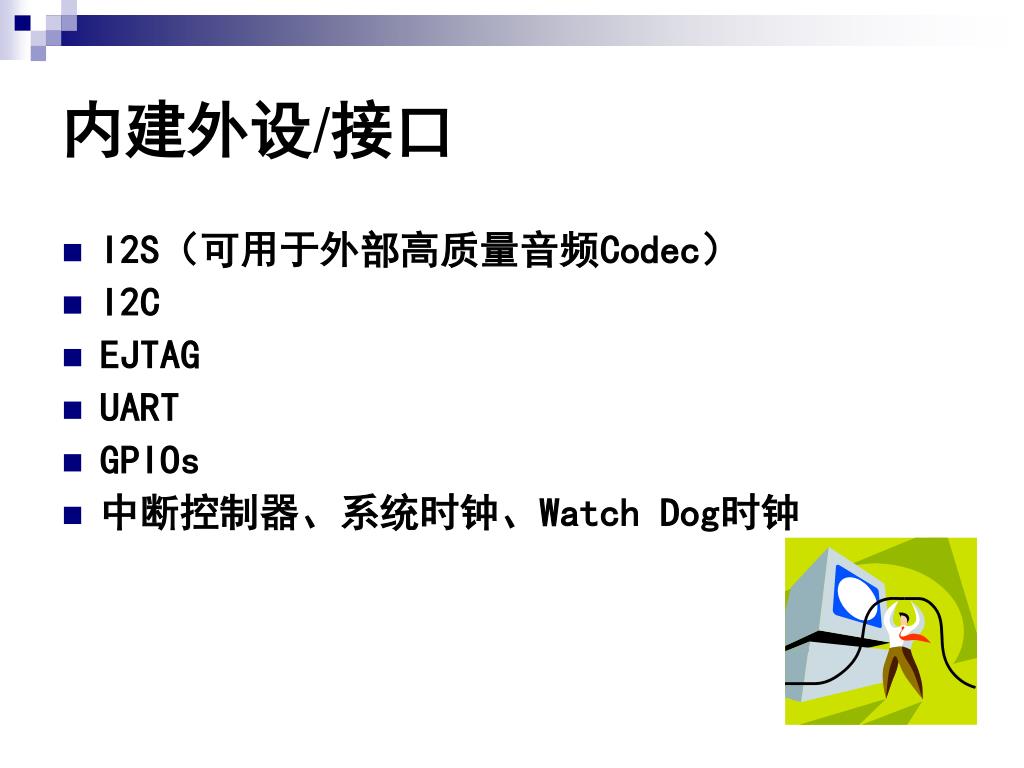

  17. 内建外设/接口 • I2S（可用于外部高质量音频Codec） • I2C • EJTAG • UART • GPIOs • 中断控制器、系统时钟、Watch Dog时钟

  18. 电源管理单元 • 动态系统运行时钟频率调节 • 支持主电源和电池电源 • 三种电源模式 • 运行模式 • 待机模式 • 关机模式 • Real-Time Clock (RTC)——应用于闹钟功能 • 1.8V & 3.3V供电

  19. 深圳市新浩斯电子有限公司(www.ic.hk.cn) 杨春波 ycbtree@gmail.com 手机:13603063561 Thank you！
