电阻的认识

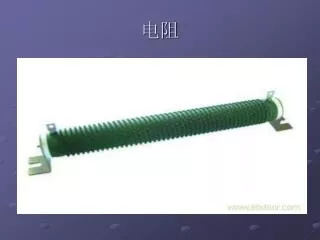

1. 电阻

4. 电阻的认识 • 电阻（Resistance，通常用“R”表示），是一个物理量，在物理学中表示导体对电流阻碍作用的大小 • 导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。而超导体则没有电阻

5. 电阻的变化因素 • 电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数

6. 电阻的单位 • 导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω（希腊字母，读作Omega)，1Ω=1V/A。比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万 ） • KΩ（千欧）， MΩ（兆欧）， • 1TΩ=1000GΩ ，1GΩ=1000MΩ ，1MΩ=1000KΩ ，1KΩ=1000Ω

7. 电容的定义 • 电容是指容纳电场的能力 ，任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述 的，一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体 。 • 电容（或称电容量）是表现电容器容纳电荷本领的物理量 。电容从物理学上讲，它是一种静态电荷存储介质，可能电荷会永久存在，这是它的特征，它的用途较广，它是电子、电力领域中不可缺少的电子元件 。

8. 电容单位及转换 • 在电路学里，给定电势差，电容器储存电荷的能力，称为电容（capacitance），标记为C 。采用国际单位制，电容的单位是法拉（farad），标记为F 。 • 电容的符号是C 。 • 在国际单位制里，电容的单位是法拉，简称法，符号是F，由于法拉这个单位太大，所以常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）等，换算关系是

9. 1法拉（F）= 1000毫法（mF）=1000000微法（μF ） 1微法（μF）= 1000纳法（nF）= 1000000皮法（pF ） 电容与电池容量的关系 ： 1伏安时=1瓦时=3600焦耳

10. 计算公式 • 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法拉，即：C=Q/U 。但电容的大小不是由Q（带电量）或U（电压）决定的，即电容的决定式为：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量 。常见的平行板电容器，电容为C=εS/d（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离

11. 定义式： 电容器的电势能计算公式 ： E=CU^2/2=QU/2=Q^2/ 2C 多电容器并联计算公式 ：C=C1+C2+C3+…+ Cn 多电容器串联计算公式 :1/C=1/C1+1/C2+…+1/ Cn 三电容器串联： C=（C1*C2*C3）/（C1*C2+C2*C3+C1*C3 )

12. 电感表

13. 电感的定义 • 电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变 。这种电感称为自感（self-inductance），是闭合回路自己本身的属性 。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance ）。

14. 分类 • 自感：当线圈中有电流通过时，线圈的周围就会产生磁场 。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压） • 互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感 。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器

15. 单位及换算 • 电感符号 ：L • 电感单位 ：亨（H）、毫亨（mH）、微亨（μH） ，换算关系为：1H=103mH=106μH=109nH 。

16. 谢谢光临，敬请指导
