Presentation Transcript

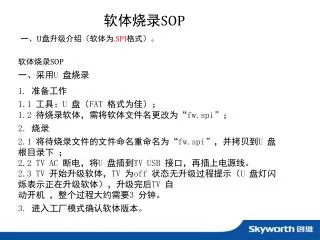

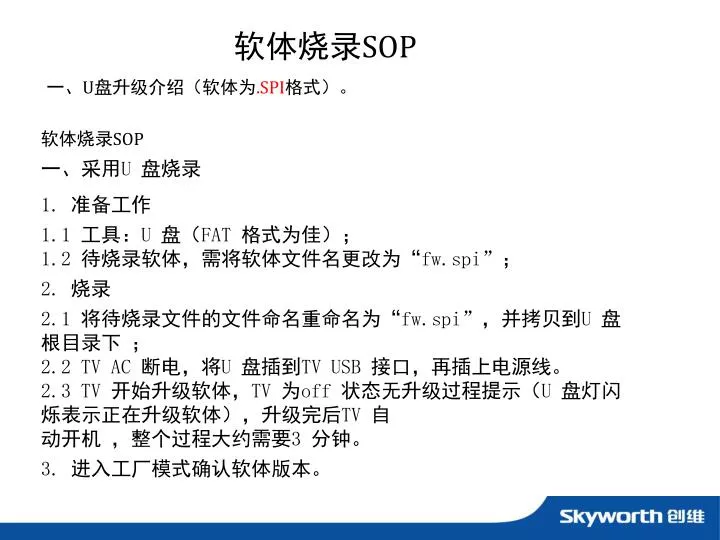

  1. 一、U盘升级介绍（软体为.SPI格式）。 软体烧录SOP 一、采用U 盘烧录 1. 准备工作 1.1 工具：U 盘（FAT 格式为佳）； 1.2 待烧录软体，需将软体文件名更改为“fw.spi”； 2. 烧录 2.1 将待烧录文件的文件命名重命名为“fw.spi”，并拷贝到U 盘根目录下 ； 2.2 TV AC 断电，将U 盘插到TV USB 接口，再插上电源线。 2.3 TV 开始升级软体，TV 为off 状态无升级过程提示（U 盘灯闪烁表示正在升级软体），升级完后TV 自 动开机 ，整个过程大约需要3 分钟。 3. 进入工厂模式确认软体版本。 软体烧录SOP

  2. 二、ISP 治具升级介绍。 1.烧录所需材料。 治具板号：715GT118-B USB线，VGA转三针串口线 烧录软件：ISP&Debug.zip USB转串口安装程序： PL-2303 Driver Installer.exe 启动程序：boot_0911.img 2.治具连接图 。 接PC的USB口 接TV的VGA口

  3. 3.烧录步骤。 安装USB转串口驱动程序，双击驱动程序图标 。 安装结束后，插入带治具的USB线。打开设备管理器查看是否安装成功。 并记录它们所使用的COM4.

  4. 3.打开烧录boot_0911.img软体的软件。 打开双击软件图标时会弹出“Can’t find file”。单击“ok”就可以打开烧录软件了。

  5. 加载boot_0911.img

  6. 选择USB转串口所使用的COM4

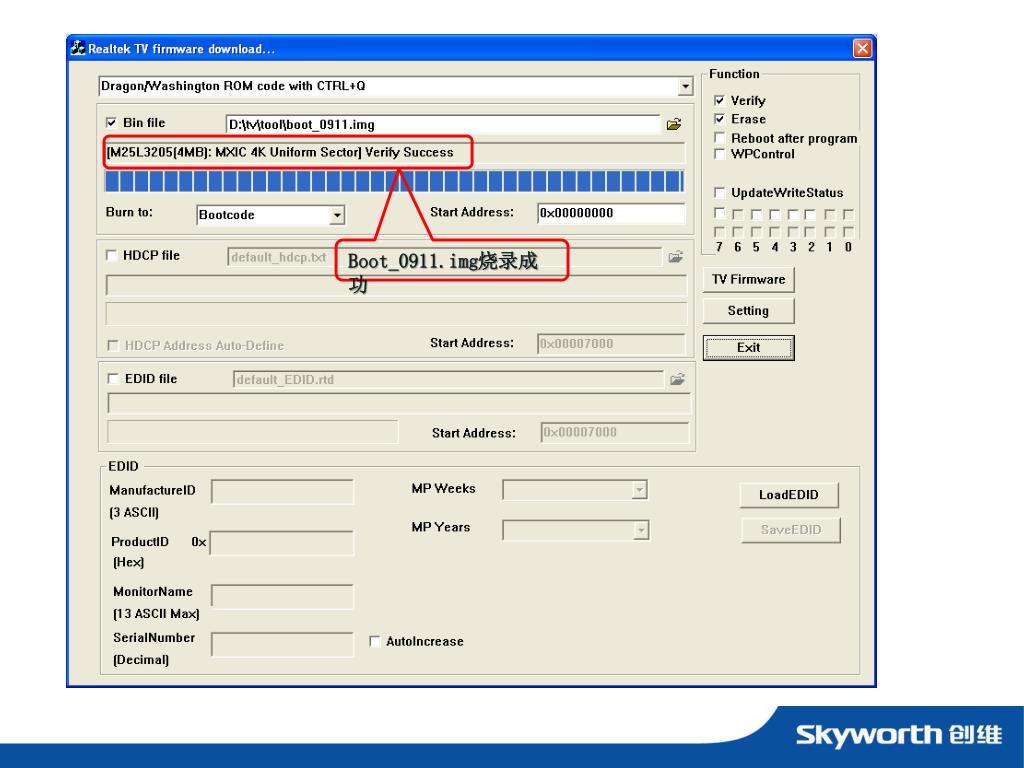

  7. Boot_0911.img烧录成功

  8. 连接失败，请按照正确的时序重新烧录。

  9. 4.建立超级终端，开始烧录fw.isp软体。 （1）.打开”C:\Program Files\Windows NT。

  10. 输入终端名称，自己随便输入一个名字

  11. 波特率设置为115200 选择正确的COM口

  12. 将所要烧录的软体SPI档命名为“fw.spi”后放置于U盘根目录下 ，并将U盘插入TV USB端口； 按住PC键盘“Esc”键，插入TV电源，出现如下界面

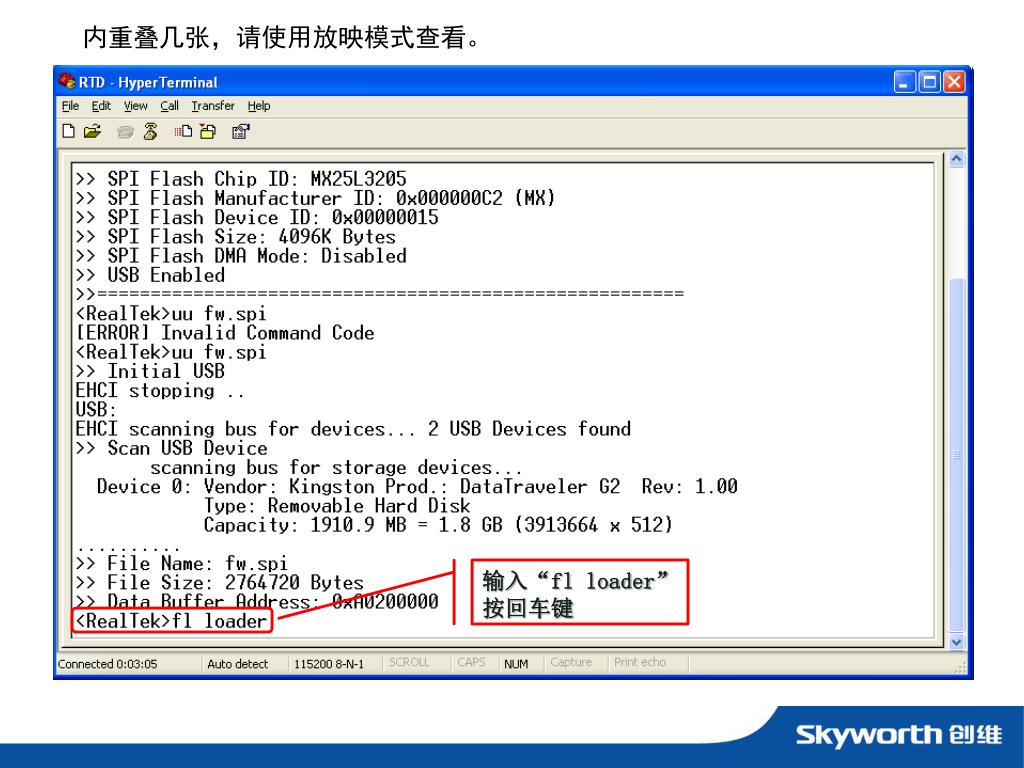

  13. 内重叠几张，请使用放映模式查看。 读取带软体的U盘 输入：uu fw.spi 按回车键 通常第一遍会不成功，请请重新输入 输入“fl loader”按回车键

  14. 正在烧录软体，请勿断电和拔出电源线。

  15. 再次出现“RealTek”时，升级成功。
