diagramas causais

Diagramas Causais

António Câmara

2000

secrets for toys
Secrets for toys
  • Unlimited variations for play
  • No time limit on play
  • Good for all ages
  • For boys and girls alike
  • Good all year round
  • Never out of date
  • Safe and of good quality
  • Stimulating
  • Encourages imagination
  • And the more of it the kid buys, the better the toy gets

Do criador dos Lego

diagramas causais1
Diagramas Causais
  • Introdução aos modelos de simulação
  • Descrições verbais de problemas
  • Diagramas causais
  • Tipos de variáveis
  • Ciclos de retroacção
  • Problemas para aula e trabalhos de casa
  • Links uteis
introdu o aos modelos de simula o
Introdução aos modelos de simulação
  • Modelos de simulação
    • Representam fenómenos através de variáveis e relações entre variáveis
    • Existem diferentes tipos consoante a:
      • Representação do tempo
      • Representação da incerteza
      • Grau de agregação na representação dos fenómenos
introdu o aos modelos de simula o1
Introdução aos modelos de simulação
  • Modelos de simulação permitem:
    • O estudo dos efeitos de alterações num sistema
    • Uma melhor compreensão de um sistema
    • A determinação da importância relativa de várias variáveis
introdu o aos modelos de simula o2

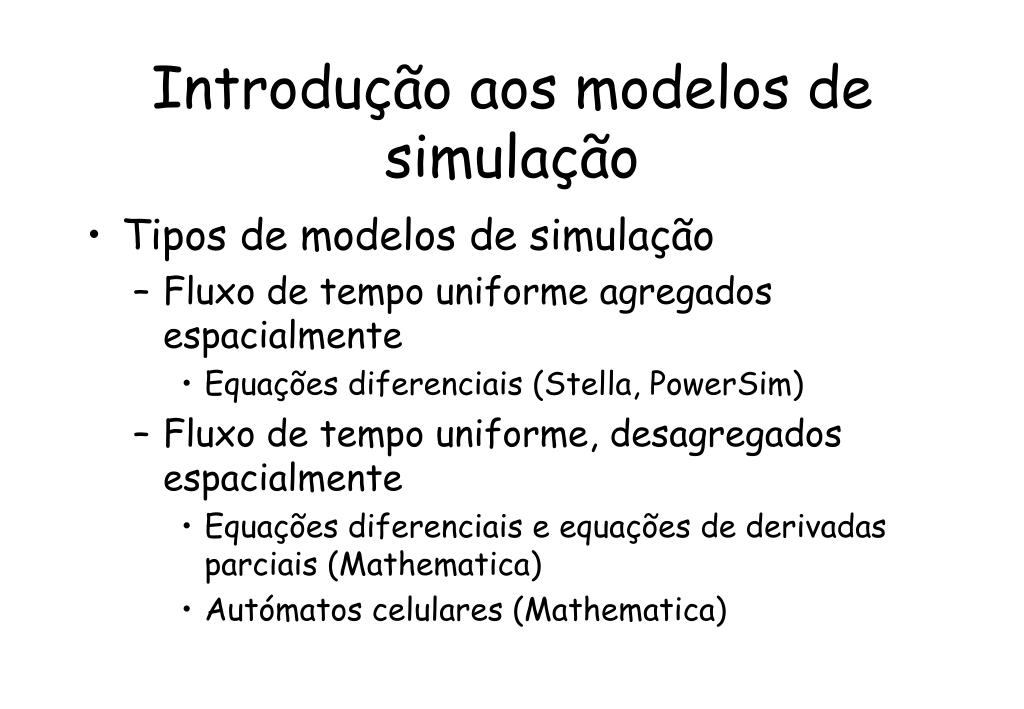

Introdução aos modelos de simulação
  • Tipos de modelos de simulação
    • Fluxo de tempo uniforme agregados espacialmente
      • Equações diferenciais (Stella, PowerSim)
    • Fluxo de tempo uniforme, desagregados espacialmente
      • Equações diferenciais e equações de derivadas parciais (Mathematica)
      • Autómatos celulares (Mathematica)
introdu o aos modelos de simula o3
Introdução aos modelos de simulação
  • Tipos de modelos de simulação (cont.)
    • Fluxo de tempo irregular
      • Simulação discreta (GPSS, SLAM, SIGMA, Risk)
descri es verbais de problemas
Descrições verbais de problemas

O valor de entretenimento de um jogo de basquetebol melhora com o jogo de equipa, lançamentos longos e “afundanços”. No entanto, muitos espectadores acham que a crescente importância dos jogadores altos diminui esse valor. Dizem também que privilegiar afundanços encoraja o jogo individual, reduzindo o jogo de equipa.

Jogadores que tendem a “afundar”, treinam menos os outros lançamentos, reduzindo a precisão de lançamento e deste modo a eficiência de lançamento, a percentagem de lançamentos que entram no cesto.

descri es verbais de problemas1
Descrições verbais de problemas

A eficiência de lançamento também depende da dificuldade de lançamento (influenciada pelos opositores ou características do cesto). Quanto mais baixa for a eficiência de lançamento, maior será o numero de ressaltos, e, consequentemente a importancia dos jogadores altos.

diagramas causais2
Diagramas causais
  • Para definir o diagrama causal, identificam-se as palavras chave da descrição verbal. Elas serão provávelmente as variáveis do modelo de simulação
  • Obtemos assim uma lista de variáveis v1, v2,…,vn
diagramas causais3
Diagramas causais
  • Comparando-as par a par, podemos responder às seguintes questões:
    • A variável vi depende da variável vj?
    • Se sim, considere um coeficiente vi vj..
    • Se vi evj variarem no mesmo sentido, a polaridade será positiva e o coeficiente igual a 1
    • Se variarem em sentido inverso, a polaridade será negativa e o coeficiente igual a -1
    • Se não houver relação de dependência o coeficiente é 0.
diagramas causais4
Diagramas causais
  • Cria-se assim uma matriz de adjacência que pode ser depois convertida num grafo
    • Se B depende de A, então
    • Se A e B variam na mesma direcção (coeficiente=1)

B

A

+

B

A

diagramas causais5
Diagramas causais
  • Se A e B variam em direcções opostas (coeficiente=-1)

-

A

B

slide14

Pontos por lançamento

longo

Não permitir

afundanços

Diametro

do aro

+

+

-

Altura do cesto

Lançamentos

longos

Dificuldade

do lançamento

-

+

+

-

Eficiência

do lançamento

Afundanços

Treino nos

outros lançamentos

Precisão

no tiro

+

+

+

-

+

Jogo individual

Valor de

entretenimento

-

Numero de

ressaltos

+

-

-

+

Jogo de equipa

Importancia

de jogadores

altos

-

Limitar a altura

dos jogadores

diagramas causais6
Diagramas causais
  • Permite a análise de estratégias (conjunto de valores para variáveis) em termos de variáveis de impactes, neste caso o valor de entretenimento
  • Esta é a base de muitos jogos:
    • Jogadas são estratégias
    • Resultados das jogadas são valores para variáveis de impacte
tipos de vari veis
Tipos de variáveis
  • Dinâmica de sistemas baseia-se no conceito de ciclos de retroacção (“feedback loops”)

Decisão

Acção

Estado

Informação

tipos de vari veis1
Tipos de variáveis
  • Diagramas causais são compostos por ciclos de retroacção
  • Os ciclos contem dois tipos fundamentais de variáveis:
    • variáveis de nível ou estado- representam acumulações
    • variáveis de taxa- representam fluxos
tipos de ciclos
Tipos de ciclos
  • Ciclos de retroacção positivos (comportamento da variável de nivel- curva exponencial positiva)

+

Balanço

Taxa de Juro

(+)

+

+

Factor de Juro

tipos de ciclos1
Tipos de ciclos
  • Ciclos de retroacção negativos
    • comportamento dirigido para um objectivo
    • sistema deste tipo tem quatro elementos:
      • o estado desejado (objectivo)
      • a discrepância (diferença entre o objectivo e o estado actual)
      • a acção (taxa)
      • estado do sistema (nível)
tipos de ciclos2
Tipos de ciclos
  • Ciclos de retroacção negativos (cont.)
    • comportamento segue uma trajectória exponencial negativa
    • se num ciclo o numero de polaridades negativas for impar, o ciclo é negativo; se for par, o ciclo é positivo
tipos de ciclos3
Tipos de ciclos
  • Ciclos de retroacção negativos
    • exemplo

Temperatura

da sala

+

Taxa de aquecimento

(-)

-

+

Discrepância

+

Temperatura

desejada

tipos de ciclos4

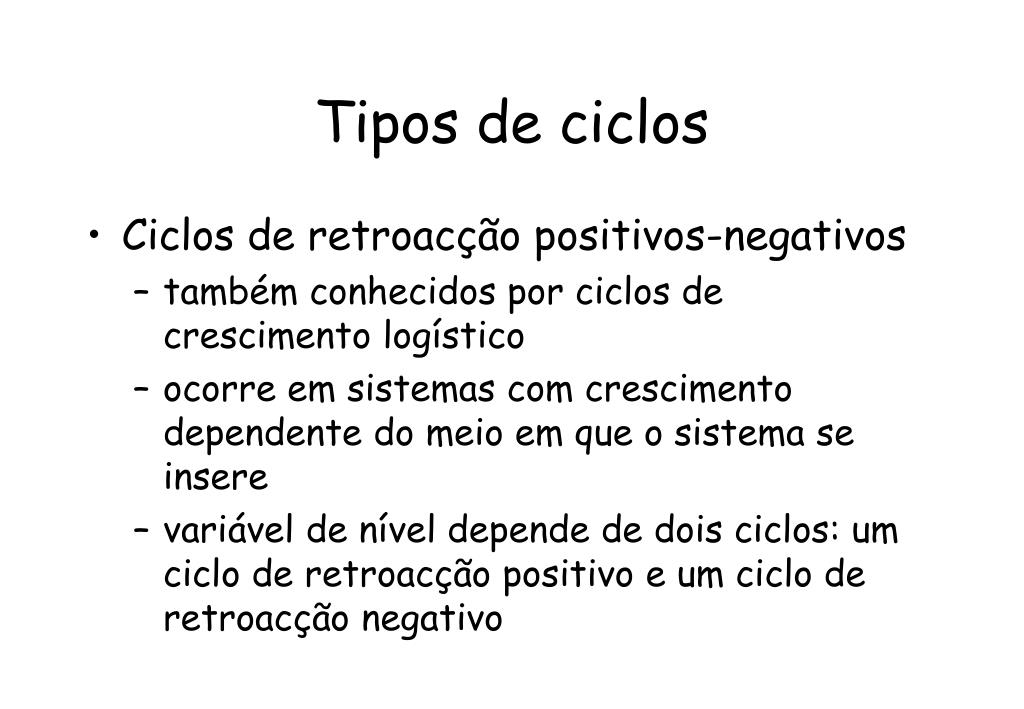

Tipos de ciclos
  • Ciclos de retroacção positivos-negativos
    • também conhecidos por ciclos de crescimento logístico
    • ocorre em sistemas com crescimento dependente do meio em que o sistema se insere
    • variável de nível depende de dois ciclos: um ciclo de retroacção positivo e um ciclo de retroacção negativo
tipos de ciclos5
Tipos de ciclos
  • Ciclos de retroacção positivos-negativos (cont.)
    • quando a componente positiva domina, a variável de nível cresce exponencialmente; quando a componente negativa é dominante, a variável de nível cresce assimptóticamente
    • o crescimento assimptótico termina numa condição de equilíbrio
tipos de ciclos6
Tipos de ciclos
  • Ciclos de retroacção positivos-negativos (cont.)
    • exemplo

+

-

Taxa de

natalidade

Taxa de

mortalidade

População

(+)

(-)

+

+

+

-

Esperança

de vida

Fertilidade

tipos de ciclos7

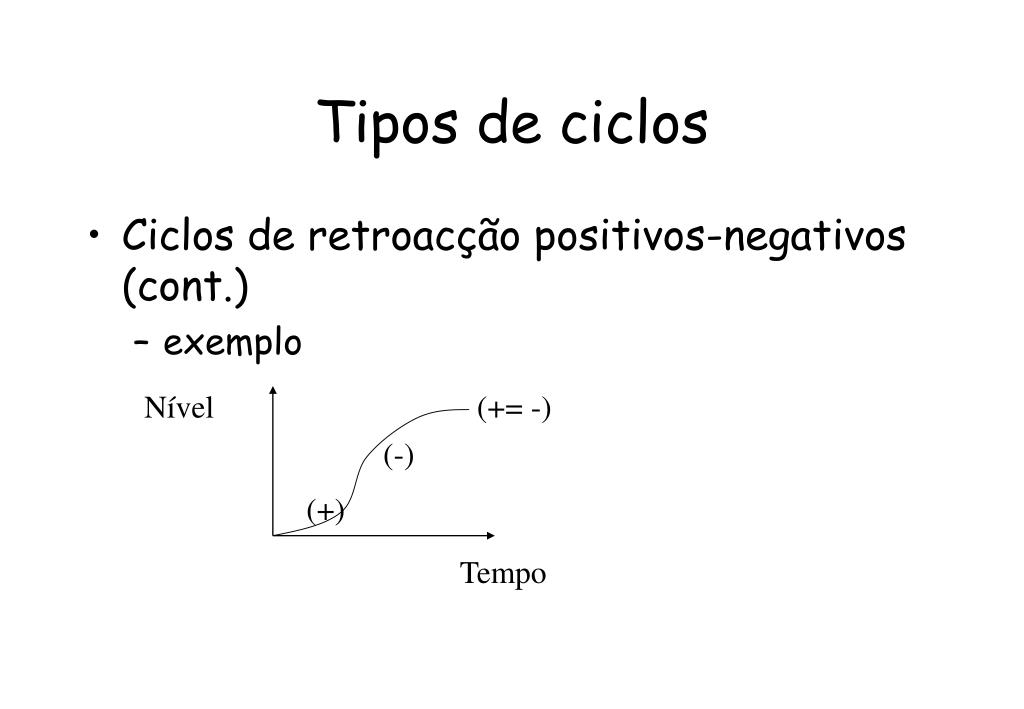

Tipos de ciclos
  • Ciclos de retroacção positivos-negativos (cont.)
    • exemplo

Nível

(+= -)

(-)

(+)

Tempo

tipos de ciclos8
Tipos de ciclos
  • Ciclos de retroacção de segunda ordem
    • um sistema de segunda ordem apresenta duas variáveis de nível
    • neste tipo de estruturas, as variáveis de nível sofrem oscilações (comportamentos sinusoidais)
    • análise das trajectórias das variáveis de nível recorre a diagramas de fase
tipos de ciclos9
Tipos de ciclos
  • Ciclos de retroacção de segunda ordem
    • modelos predador-presa são exemplos clássicos
    • nestes sistemas pequenas variações nas condições iniciais e parametros do sistema podem dar origem a variações substanciais nos resultados (fenómenos caóticos)
tipos de ciclos10
Tipos de ciclos
  • Ciclos de retroacção de segunda ordem
    • exemplo

G10

+

+

+

Taxa de decréscimo

das presas (R10)

Taxa de

crescimento

de presas

Presas (L1)

+

-

+

G20

+

(-)

+

+

G11

+

+

-

Taxa de

crescimento

dos predadores

(R21)

Predadores

(L2)

Taxa de

decrescimo

dos preda

dores (R20)

G21

+

+

tipos de ciclos11
Tipos de ciclos
  • A partir dos ciclos de retroacção podem-se escrever equações de dinamica de sistemas
  • Equação central

L(t+dt)= L(t) + dt (RI (t-dt,t) - RO(t-dt, t))

dt= intervalo de integração

L= variável de nível

RI= taxa de entrada

RO= taxa de saída

tipos de ciclos12
Tipos de ciclos
  • Equações para RI e RO em geral dependem das variáveis de nível a que estão associadas e de valores de parâmetros.
  • Podem também ser representadas como uma função tipo STEP (R=0 até um tempo T; R= C após T) ou recorrendo a uma tabela
tipos de ciclos13
Tipos de ciclos
  • Para o ciclo logístico

POP (t+dt)= POPt + dt* (NASC- MORT)

POPo= 10

NASC= POP*FERT

MORT= POP/ESP-VIDA

FERT= 0.001

ESP-VIDA= 60

tipos de ciclos14
Tipos de ciclos
  • Para verificar diagramas causais
    • escrever equações
    • verificar as unidades
      • variáveis de nível (população, stock de um recurso, conta bancária)
      • taxas (fluxos como os nascimentos, lucros anuais)- unidades da variável de nível/tempo
      • parâmetros (factores de conversão como poluição per capita; multiplicadores como factores de fertilidade; parâmetros em equações empíricas e teóricas)
tipos de ciclos15
Tipos de ciclos
  • Variáveis linguísticas
    • em ambiente muitas variáveis podem ser expressas qualitativamente (exemplo: conceitos abstractos como valor estético de uma paisagem)
    • equações passam a ser expressas como regras se… então e o sistema de equações passa a ser um sistema pericial
tipos de ciclos16
Tipos de ciclos
  • Variáveis linguísticas (cont.)
    • num contexto dinamico o problema central é a representação da memória do sistema (exemplo: para prever o tempo para amanhã não basta saber o tempo de hoje)
tipos de ciclos17
Tipos de ciclos
  • Variáveis pictoriais
    • em problemas com dimensões espaciais (exemplo: mancha de óleo) ou problemas em que tenha sentido modelar indivíduos em vez de numero de indivíduos (exemplo: modelos predador-presa), podemos optar por representá-los pictorialmente
    • ver aula de autómatos celulares
    • base para modelos utilizados no cinema (exemplo: Parque Jurássico, Rei Leão)
problema para a aula
Problema para a aula
  • Apresente um diagrama causal para o problema do Reino dos Céus;
  • Identifique ciclos de retroacção e a sua polaridade;
  • Identifique variáveis de nível e de taxa.
o reino dos c us
O Reino dos Céus

A população de anjos no Reino dos Céus está sempre a aumentar, uma vez que todos os dias chegam novos anjinhos (almas caridosas que vêm para o Céu) e os anjos vivem até à eternidade. No Inferno, passa-se um fenómeno semelhante: estão constantemente a chegar diabretes novos que nunca morrem.

Deste modo, tanto Deus como o Diabo têm de enfrentar um grave problema: por um lado é seu dever tentar atrair o maior numero possível de almas para os seus domínios, mas por outro lado começam a ter problemas de sobre-população.

Os anjos do Céu não estão livres de tentações. Os anjos que pecam vão para o Inferno, passando por um curto estágio no purgatório. Ocasionalmente podem haver guerras inferno-celestiais onde podem morrer anjos e diabos.

trabalho de casa
TRABALHO DE CASA

Consultem a página do Publico.pt (www.publico.pt) e seleccionem um artigo. Identifiquem as principais variáveis e relações descritas no artigo e desenhem o diagrama causal correspondente.

Definam as variáveis de nível e eventuais ciclos de retroacção.

links uteis
LINKS UTEIS

Ver cábula interactiva de Ana Luísa Martins em :

  • http://gasa3.dcea.fct.unl.pt/Assa/projectos/assa2000/tf51/dica1.htm#

Dois links essenciais são :

  • http://www.outsights.com/systems/welcome.html
  • http://sysdyn.mit.edu/road-maps/home.html
