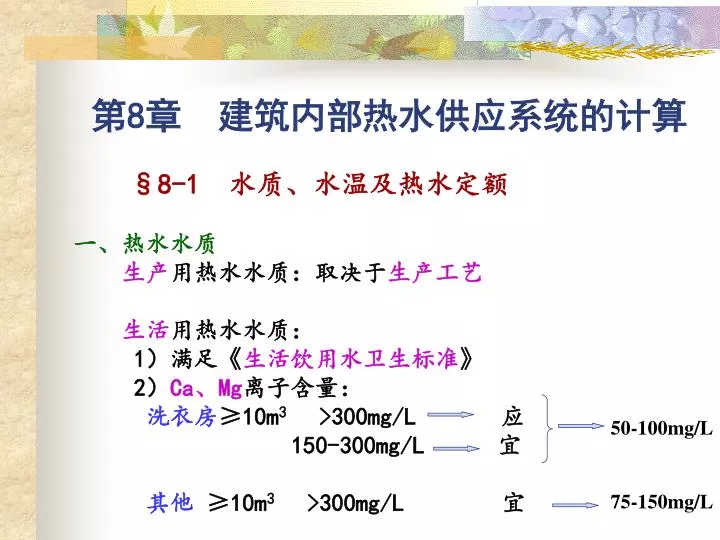

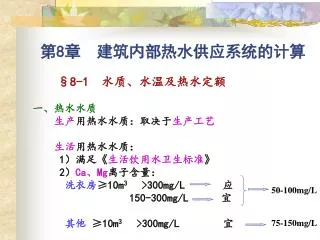

第8章 建筑内部热水供应系统的计算 §8-1 水质、水温及热水定额 一、热水水质 生产用热水水质:取决于生产工艺 生活用热水水质: 1)满足《生活饮用水卫生标准》 2)Ca、Mg离子含量: 洗衣房≥10m3 >300mg/L 应 150-300mg/L 宜 其他 ≥10m3 >300mg/L 宜 50-100mg/L 75-150mg/L
二、热水水温 设计时采用下列的水温标准: 1、冷水水温 1)以当地最冷月的平均水温为标准 2)无气候资料时,以表8-5为标准
2、热水水温(供应温度) 1)热水贮罐和水加热器出口水温:60~75℃(?) 2)配水管网最不利点的最低水温:≥50℃ 3)配水管网起点和最不利点的温差:≤25℃
三、热水定额 1、生活用热水定额 1)全日制 (表8-1热水用水定额,水温按60℃计) 2)定时使用 (表8-2,水温按实际使用要求计) 2、生产用热水定额 取决于生产工艺要求。
§8-2 热水量、耗热量、热媒耗量的计算 一、最大时热水用量计算(用于加热设备选型) 1、按建筑物使用人数或用水单位数来计算 适用范围:全天供应热水的住宅、医院、疗养院、 宾馆、别墅、培训中心等建筑 Qr:设计热水用量(L/hr); kh:热水的时变化系数; m:用水单位数 (人); qr:热水定额( L/人,d)(供应温度60℃) ; T:一天内热水供应时间(hr)。
2、按卫生器具1次或1小时用水量计算 适用范围:定时供应热水的住宅、工业企业生活间、学校、公共浴室、影剧院、体育馆等建筑 Qr:使用温度下的设计用水量(L/hr) (冷、热水混合水量) ; qh:卫生器具1次或1小时热水用量(L/hr,个) (使用温度30-50℃); no:同类卫生器具数量; b:同时使用百分数.
Note: (1)不同水温的热水量换算 k r:冷、热水的混合系数 (2)同时使用百分数的确定 只考虑浴盆(淋浴器)和洗脸盆 (P265)
Kr热水占混合水的百分数系数求定: 热平衡方程式。 (质量) (热量) 热水占混合水的百分数系数:

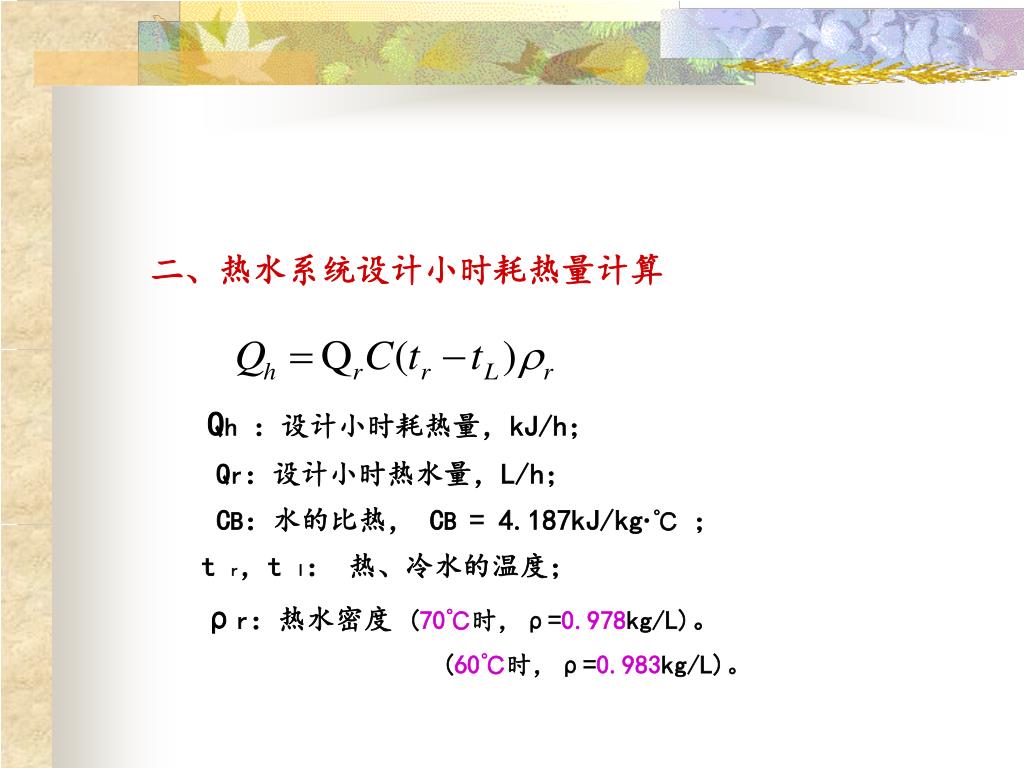

二、热水系统设计小时耗热量计算 Qh:设计小时耗热量,kJ/h; Qr:设计小时热水量,L/h; CB:水的比热, CB = 4.187kJ/kg·℃; t r,t l: 热、冷水的温度; ρr:热水密度 (70℃时,ρ=0.978kg/L)。 (60℃时,ρ=0.983kg/L)。
A.设有集中热水供应系统的居住小区: 当住宅与公用建筑的最大用水时段 一致时,应按二者的设计Q h叠加计算。 若不一致,按照住宅的设计Q h + 公共建筑的平均Q h B.具有多种使用功能的综合性建筑,同一热水供应系统供应时,设计小时耗热量,可按同一时间内出现用水高峰的 主要部门的设计Q h + 其他部门的平均Q h
Q l× CB×(tr- tl) im-CB×tr 三、热媒耗量计算 1、采用蒸汽直接加热: I m: 蒸汽热焓,kJ/kg(表8-7); I r:蒸汽与冷水混合后的热水热焓, (I r=C B × t r ,kJ/kg) 【公式推导】 G m × I m+ Q l × C B × t l =(Gm+Q l) × C B × t r Gm = (蒸汽携带的热量) (冷水携带的热量) (热水携带的热量)
2 采用蒸汽间接加热: 3 采用热水间接加热
【例8.1】热水量、耗热量和热媒耗量的计算 【例】某住宅楼共100户,每户按3人计,采用全日制集中热水供应系统。热水用水定额按100L/(人·d)计(60℃,ρ=0.9832 kg/L),冷水温度按10℃计(ρ=0.9997 kg/L),则该住宅楼的设计小时耗热量为() Kh=3.70 A 319680W; B 264438W; C 474895W; D 298700W A 1.15×106KJ/h; B 0.95×106KJ/h ; C 1.71×106KJ/h ; D 1.08×106KJ/h
§8-3 热水加热及贮存设备的选择计算 一、局部加热设备计算(自学) 二、集中热水供应加热及贮存设备的选择计算 起加热和贮存作用的设备:容积式水加热器、加热水箱、半容积式水加热器、半即热式水加热器 仅有加热作用的设备:快速式水加热器 仅有贮热作用的设备:贮水器(热水贮罐) 主要计算内容: (1)确定加热设备的传热面积 (2)确定贮热设备的贮存容积 (3)加热设备供热量计算
1、传热面积的计算 (换热量计算公式) 则有 选型时取管网热损失系数(1.1~1.2);

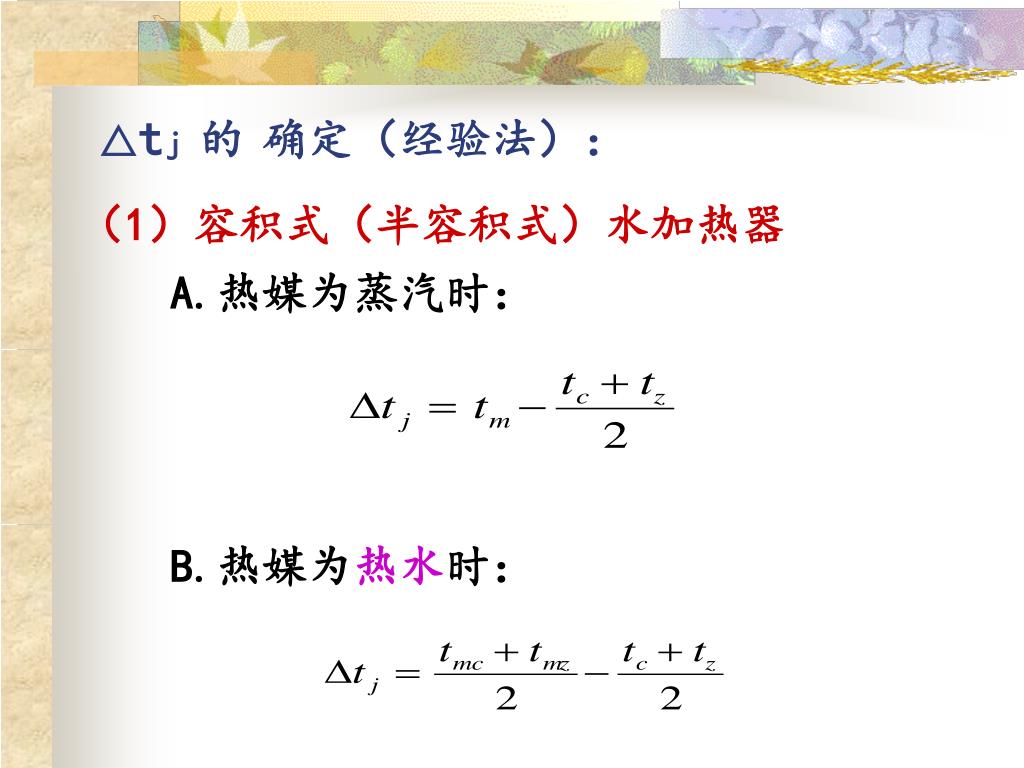

△tj 的确定(经验法): (1)容积式(半容积式)水加热器 A.热媒为蒸汽时: B.热媒为热水时:
△tj 的确定(经验法): (2)快速式(半即热式)水加热器 △tj是采用平均对数温度差。
2、某住宅楼共100户,每户按3人计,采用全日制集中热水供应系统。热水用水定额按100L/(人·d)计(60℃,ρ=0.9832 kg/L),冷水温度按10℃计(ρ=0.9997 kg/L),则该住宅楼的设计小时耗热量为( )Kh=3.70 A 319680W; B 264438W; C 474895W; D 298700W A 1.15×106KJ/h; B 0.95×106 KJ/h; C 1.71×106 KJ/h; D 1.08×106KJ/h 3、上题中,若热媒采用热水,其供、回水温度分别为80℃和60℃,水加热器为半容积式加热器,出口温度60℃,则热媒与被加热水的计算温度差为( ) A 20℃; B 25℃; C 30℃; D 35℃ 4. 上述题中,若加热器传热系数为5076KJ /(m2·℃.h) 【1410W/(m2·℃)】,传热效率为0.7,热损失系数为1.1,则加热器的换热面积为( ) A 8.4m2; B 10.5m2; C 13.9m2; D 7.6m2
2、热水贮水器的容积计算 (1)理论法(与工况有关,按热平衡方程求解,少用) 建筑内热水用水曲线→逐时耗热曲线→根据逐时耗热曲线绘出耗热积分曲线→拟定供热曲线 (2)按用水单位数进行估算(表8-12)

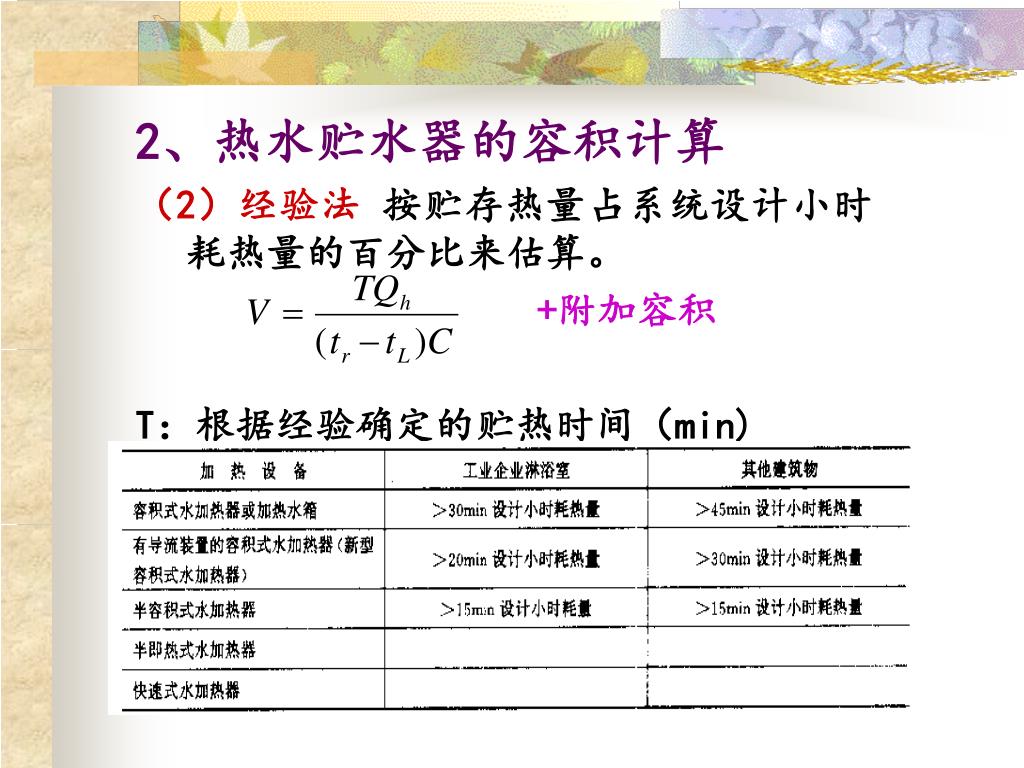

2、热水贮水器的容积计算 (2)经验法 按贮存热量占系统设计小时耗热量的百分比来估算。 +附加容积 T:根据经验确定的贮热时间(min)
例题:某医院床位数800,全日集中供应热水60℃,热水定额为160L/床·d,冷水供水温度为10℃,热媒为饱和蒸汽,其初温、终温分别为151℃,80℃,蒸汽热焓2749kj/kg,采用有效贮热容积系数η=0.95的半容积式水加热器制备65℃热水,热水密度均为0.983kg/L,以下关于设备选型计算及最大蒸汽量G为( )。 A 选一个总容积为≥2632L的水加热器,G=1937.6kg/h B 选二个总容积为≥1291L的水加热器,G=1123.9kg/h C 选二个总容积为≥1487L的水加热器,G=1115.3kg/h D 选一个总容积为≥2974L的水加热器,G=2013.8kg/h
(3)加热设备供热量计算 ①容积式水加热器或贮热容积与其相当的水加热器、热水机组的供热量。 意义:系统的设计小时耗热量由两部分组成: 一部分是Q h时间段内热媒的供热量Q g; 一部分是之前水加热器内已贮存好的热量, 即
例题:某居住区集中热水供应系统设有2台容积式热水器,已知该系统设计小时耗热量Qh =700kJ/h,加热器的总贮热量为200kJ/h,若设计小时耗热量的持续时间为2h,则其总的设计小时供热量为()kJ/h。 A 500 B 200 C 700 D 600
(3)加热设备供热量计算 ②半容积式供热量按照Q h计算。 贮水容积只有容积式的1/2-1/3,主要稳定温度,防止忽冷忽热,调节Q h与q g之间的差值,即保证在2-5min高峰秒流量时不断水。 ③半即热式、快速式水的等无贮热容积的水加热设备的供热量按照q g计算。 半即热式贮热容积一般不足2min设计小时耗热量所需的贮热容积式,对水量无调节平衡作用。
例题: 某宾馆客房有300个床位,热水当量总数N=289有集中热水供应,热水用水定额取平均值,设导流型容积式水加热器,热媒为蒸汽。加热器出水温度为60℃,密度为0.98kg/L;冷水温度为10℃,密度为1kg/L;设计小时耗热量持续时间取3小时,试计算 ⑴设计小时耗热量 ⑵设计小时热水量(60℃) ⑶贮热总容积 ⑷设计小时供热量
解:⑴计算设计小时耗热量 =5.61×300×140×4.187×(60-10) ×0.98/24 =2.01 ×106KJ/h(=559497 W) ⑵计算设计小时热水量(60℃) Qr= Qh/(tr-tL) Cρr = 2.01 ×106KJ/h /[(60-10) ×4.187 × 0.98]=9818 L ⑶计算贮热容积 +附加容积 =(0.5× 2.01 ×106KJ/h )/(60-10)×4.187 =4811 L ⑷贮热总容积 Vr=(1+0.15) ×4811=5533 L ⑸设计小时供热量 = 2.01 ×106KJ/h -0.85×5533(60-10) ×4.187×0.98/3 =470159 W= 1.69 ×106KJ/h

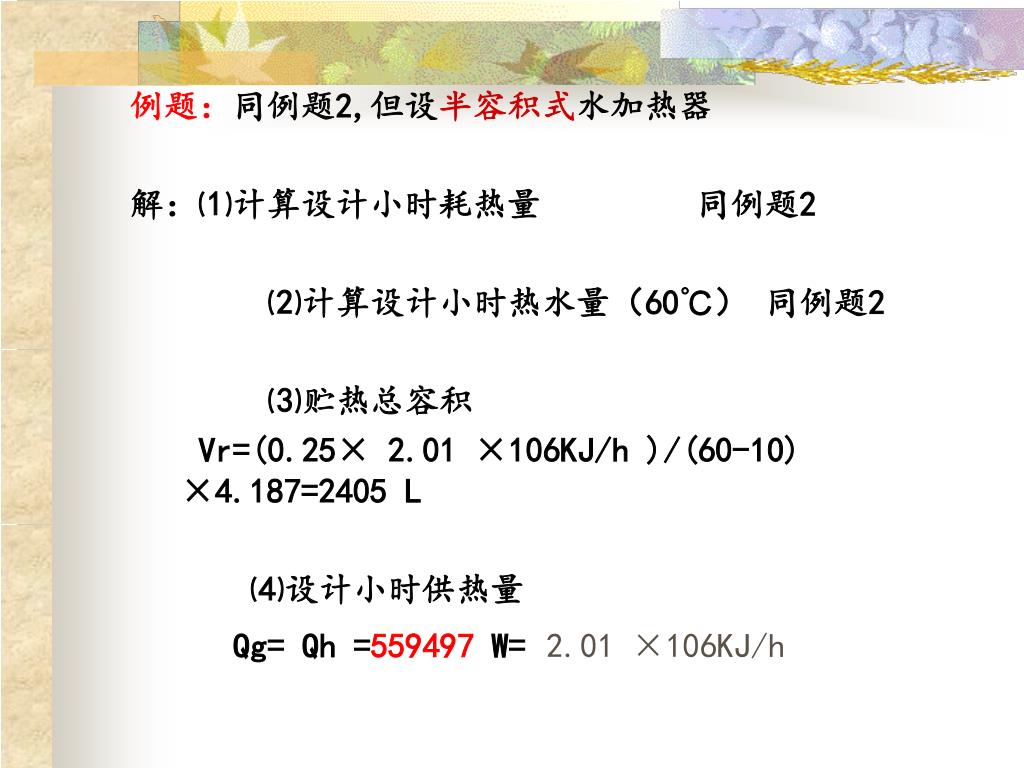

例题:同例题2,但设半容积式水加热器 解:⑴计算设计小时耗热量 同例题2 ⑵计算设计小时热水量(60℃) 同例题2 ⑶贮热总容积 Vr=(0.25× 2.01 ×106KJ/h )/(60-10) ×4.187=2405 L ⑷设计小时供热量 Qg= Qh =559497 W=2.01 ×106KJ/h
例题.同例题2,但设半即热式水加热器 解: ⑴计算设计小时耗热量 同例题2 ⑵计算设计小时热水量(60℃) 同例题2 ⑶贮热总容积 V=0 ⑷设计秒流量 qg=0.2×2.5×289 0.5=8.5L/s ⑸设计小时供热量 Qg=8.5×(60-10)×4187×0.98=1743886 w =6.28 ×106KJ/h
三、锅炉选择计算(锅炉房设计参阅暖通专业教材)三、锅炉选择计算(锅炉房设计参阅暖通专业教材) 1、较大的集中供热系统 锅炉一般由采暖、供热专业设计人员结合整个建筑采暖、空调、食堂用蒸汽等供热需要综合考虑。给排水专业人员提供热水供应系统的设计小时耗热量即可。 2、小型建筑物的热水系统 单独选择锅炉 一般按下式计算: Wg=(1.1~1.2)W Wg:锅炉小时供热量,KJ/hr; W:系统的设计小时耗热量,KJ/hr; (1.1~1.2):热水系统的热损失附加系数。 确定锅炉型号时,从锅炉样本中查出锅炉发热量Wk,应保证Wk≥Wg.
§8-4 热水管网的水力计算方法 热水管网水力计算内容: • 第一循环管网(热媒管网)的管径和水头损失 • 第二循环管网(配水管网和回水管网)的设计秒流量、循环流量、管径、水头损失; • 确定循环方式,进行设备选型(循环泵、疏水器、膨胀水箱等)
γ1 γ2 一、热媒循环管网的水力计算步骤 1、热媒为热水时 (1)计算热媒流量Gms (2)确定D(热媒水力计算表) V<1.2m/s ; (3)计算循环水头损失Hh (4)计算热自然循环水头Hzr (P280 式8-35) 水加热器 热水锅炉
(5)比较自然循环水头和循环水头损失的大小(5)比较自然循环水头和循环水头损失的大小 A.满足Hzr≥(1.1~1.15)Hh 时,采用自然循环. B.不满足上述条件时,需设循环水泵. (6)循环水泵的选型 水泵扬程确定 Hb+Hzr≥(1.1~1.15)Hh 流量确定 Qb≥Gms 2、热媒为蒸汽时(参见图示) 高压蒸汽 相对压力≥70kPa 低压蒸汽 相对压力<70kPa 热水供应系统常用高压蒸汽为热媒.

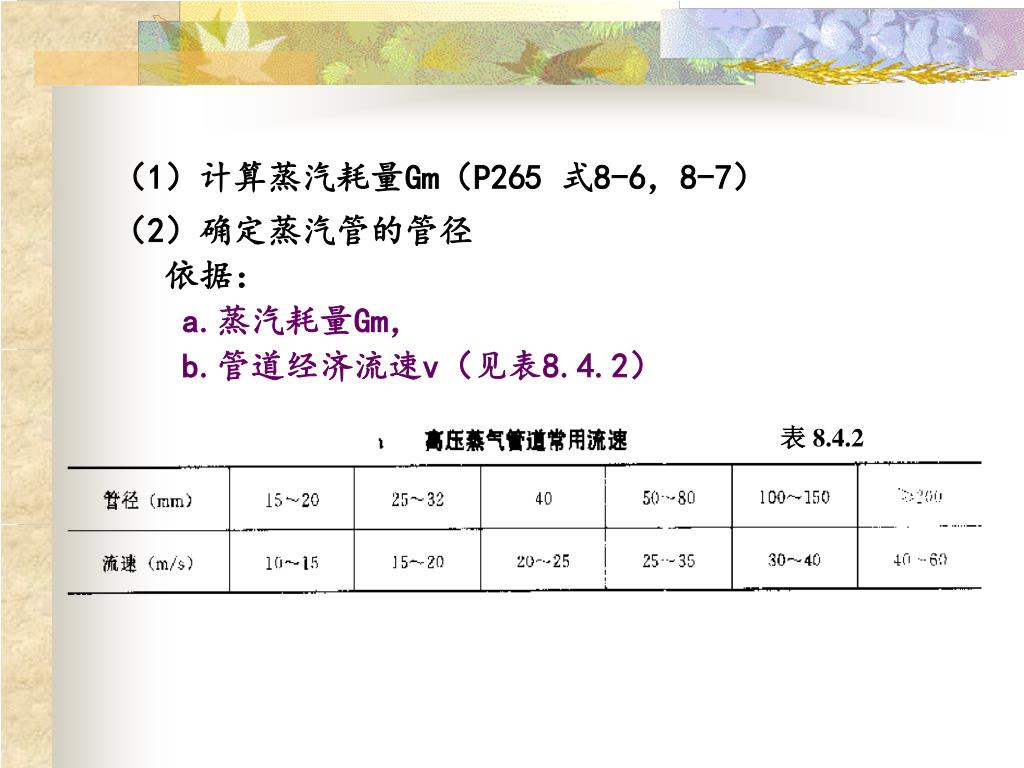

(1)计算蒸汽耗量Gm(P265 式8-6,8-7) (2)确定蒸汽管的管径 依据: a.蒸汽耗量Gm, b.管道经济流速v(见表8.4.2) 表 8.4.2
c.比压降R 管道的比压降R由下式决定: R=(Pc-Pz)/ (L+LN) Pc :锅炉出口的蒸汽压力(Pa); Pz :加热器蒸汽进口处压力(Pa); L :蒸汽管总长(m); LN:管道局部阻力的当量长度,取(0.5~1)L. 查设计手册中蒸汽管水力计算表,确定管径和水头损失。

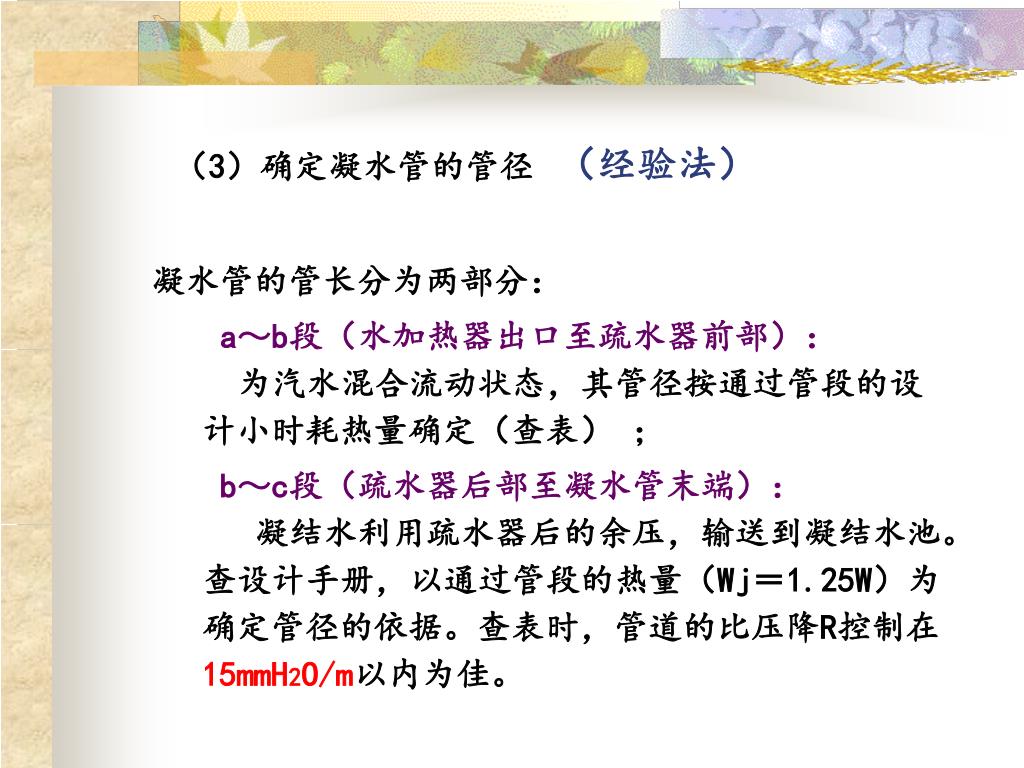

(3)确定凝水管的管径(经验法) 凝水管的管长分为两部分: a~b段(水加热器出口至疏水器前部): 为汽水混合流动状态,其管径按通过管段的设计小时耗热量确定(查表) ; b~c段(疏水器后部至凝水管末端): 凝结水利用疏水器后的余压,输送到凝结水池。 查设计手册,以通过管段的热量(Wj=1.25W)为确定管径的依据。查表时,管道的比压降R控制在15mmH2O/m以内为佳。
二、热水配水与回水管网的水力计算 (一)热水配水管网的水力计算 计算内容: (1)确定各配水管段的设计秒流量 (2)确定配水管管径 (方法同冷水) 不同点: (1)查表时查“热水管道水力计算表” (2)管内设计水流速度较低(P280 表8-13) (3)热水管网的最小管径为20mm,以防结垢堵塞.
(二)热水回水管网的水力计算 1、自然循环管网的计算 计算内容: A.确定回水管管径 B.循环流量计算和最不利管段水温校核 C.计算自然循环水头和循环水头损失,选 择循环水泵 计算要求: 配水管网的温降差)不大于15℃; (机械循环管网取10℃)
2 DN40 3 DN50 DN70 1 4 5 0 6 7 DN32 DN40 DN50 回水管网计算示意图 (1)回水管管径确定 按经验法确定。回水管管径比相应配水管管径小一号。 水加热器 (最不利点)
(2)循环流量计算 A. 初步估算最不利配水管各节点水温和各管段热水平均温度tm. (起点水温为65~70℃) tc,tz:计算管段起点和终点水温; △t:每米管长的温降, △t=△T/L,△T=5~15℃; L:计算管段长度.

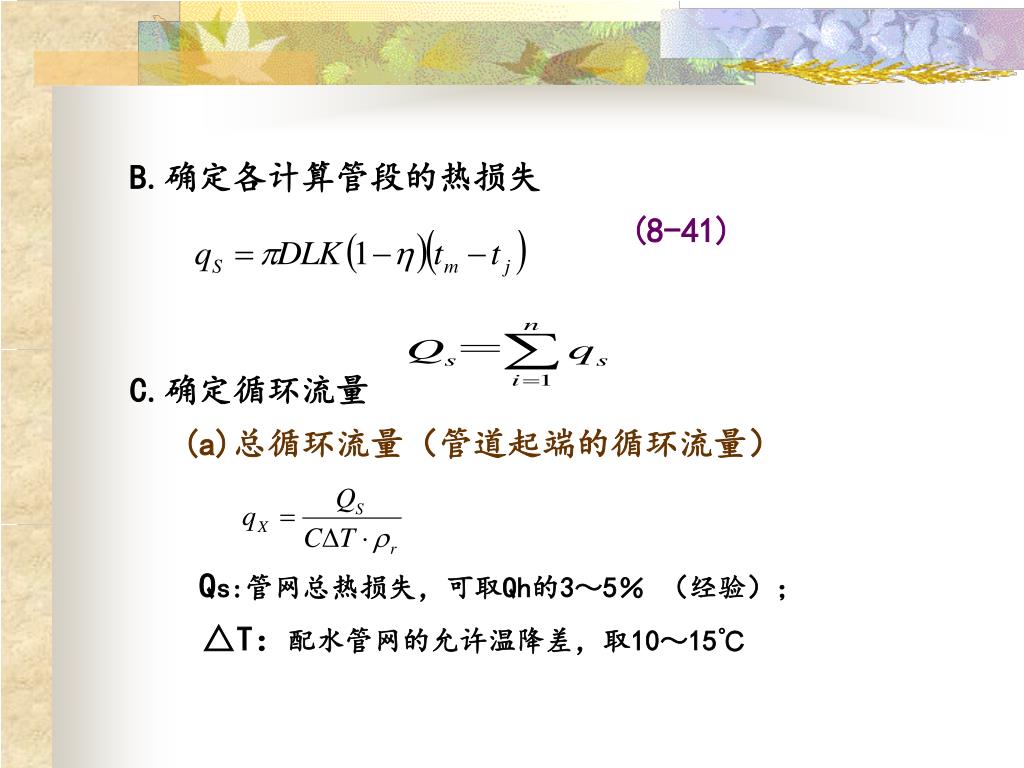

B.确定各计算管段的热损失 (8-41) C.确定循环流量 (a)总循环流量(管道起端的循环流量) Qs:管网总热损失,可取Qh的3~5% (经验); △T:配水管网的允许温降差,取10~15℃
2 DN40 3 1 DN50 DN70 Ⅲ Ⅱ A B Ⅰ 4 5 0 6 水加热器 7 DN32 DN40 DN50 回水管网计算示意图 (b)各计算管段循环流量 在点1的左侧选一点A, 则通过点A处的循环流量 所携带的热量用于补偿A 点后管道的热损失
(3)最不利管段水温校核 根据循环流量和热损失计算最不利管段各段的终点水温: 将tz’与原来初定的tz进行比较. A.若相差不大于1℃,则说明计算值与实际相符. B.若相差大于1℃,应以tz’’=(tz’+tz)/2作为终点水温,重新计算。

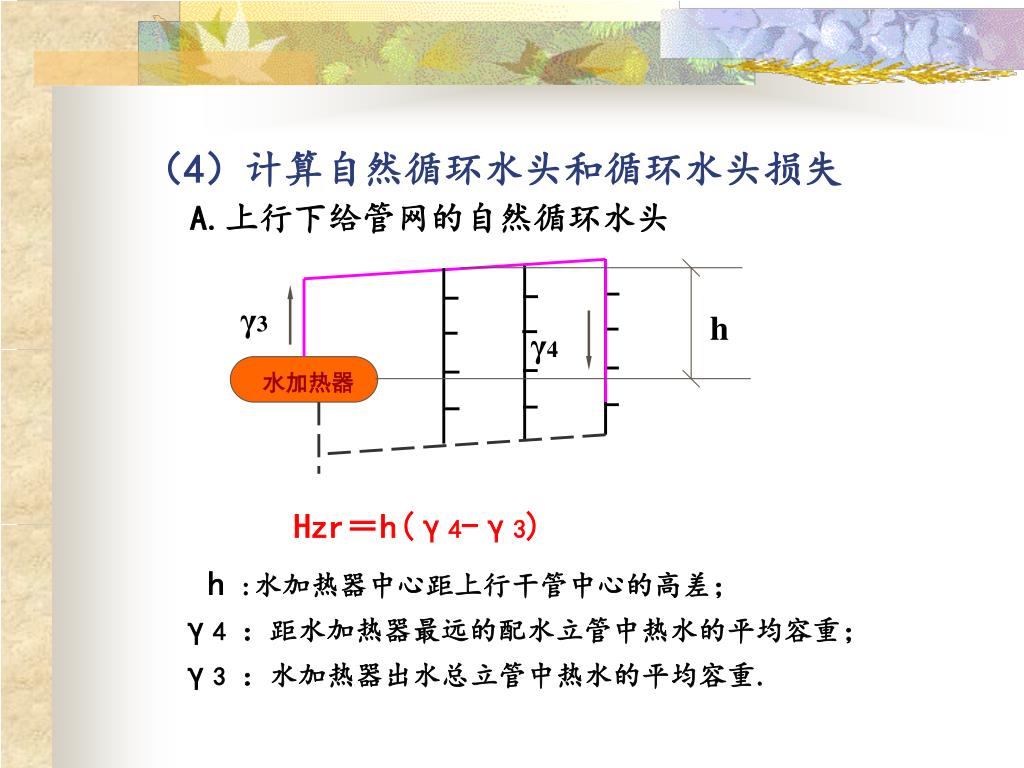

水加热器 (4)计算自然循环水头和循环水头损失 A.上行下给管网的自然循环水头 Hzr=h(γ4-γ3) h :水加热器中心距上行干管中心的高差; γ4:距水加热器最远的配水立管中热水的平均容重; γ3:水加热器出水总立管中热水的平均容重. γ3 h γ4
B.下行上给管网的自然循环水头 Hzr=h(γ5-γ6)+ h1(γ7-γ8) h :下行干管中心距立管顶端的高差; h1:水加热器中心距下行干管中 心的高差; γ5,γ6:距水加热器最远的回水 立管与配水立管中热水 的平均容重; γ7,γ8:下行回水干管和配水干 管中热水的平均容重. γ6 γ5 h γ8 γ7 h1
C.循环水头损失的计算 H=(H p + H x )+ H j H: 循环管网的总水头损失,k Pa; Hp: 循环流量通过配水计算管路的沿程和局部损失,k Pa; H x: 循环流量通过回水计算管路的沿程和局部损失,k Pa; H j: 循环流量通过水加热器的水头损失,kPa.(式8-46) (5)校核自然循环条件 H z r ≥(1.1~1.15) H
2、机械循环管网的计算(自学) 不满足自然循环条件时,系统需设置循环水泵. 一般采用管道泵.安装在回水干管末端. 循环泵选型: 流量 Q b ≥Q x (总循环流量) 扬程 H b ≥ H p + H x + H j

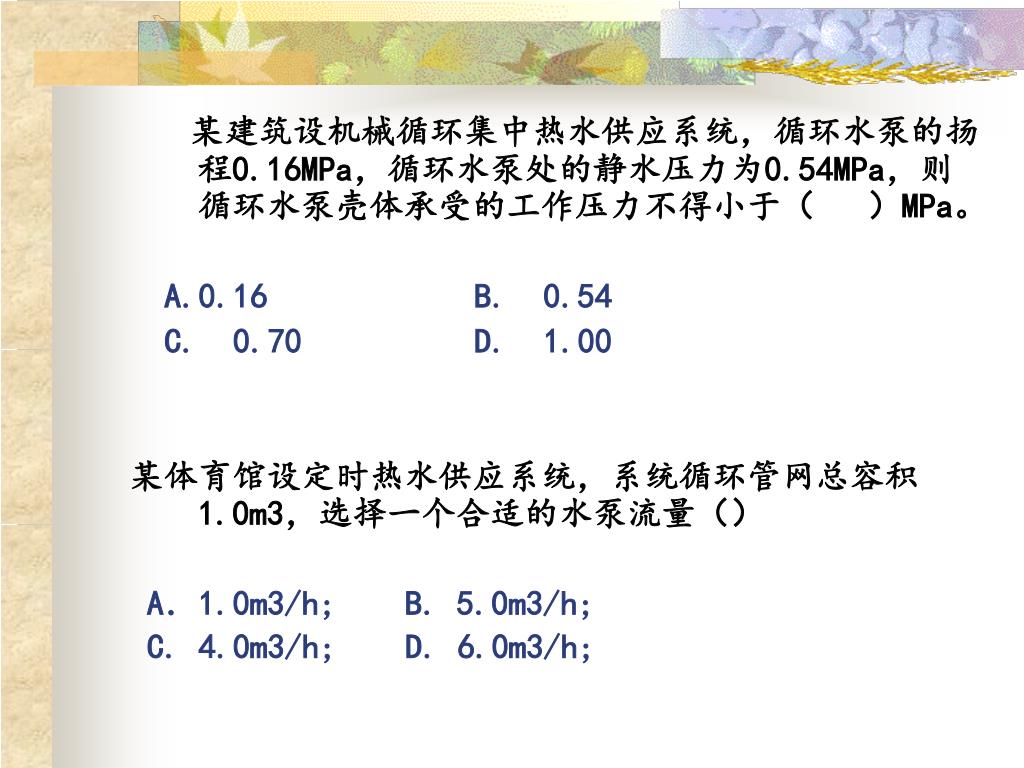

某建筑设机械循环集中热水供应系统,循环水泵的扬程0.16MPa,循环水泵处的静水压力为0.54MPa,则循环水泵壳体承受的工作压力不得小于( )MPa。 A.0.16 B. 0.54 C. 0.70 D. 1.00 某体育馆设定时热水供应系统,系统循环管网总容积1.0m3,选择一个合适的水泵流量() A.1.0m3/h; B. 5.0m3/h; C. 4.0m3/h; D. 6.0m3/h;

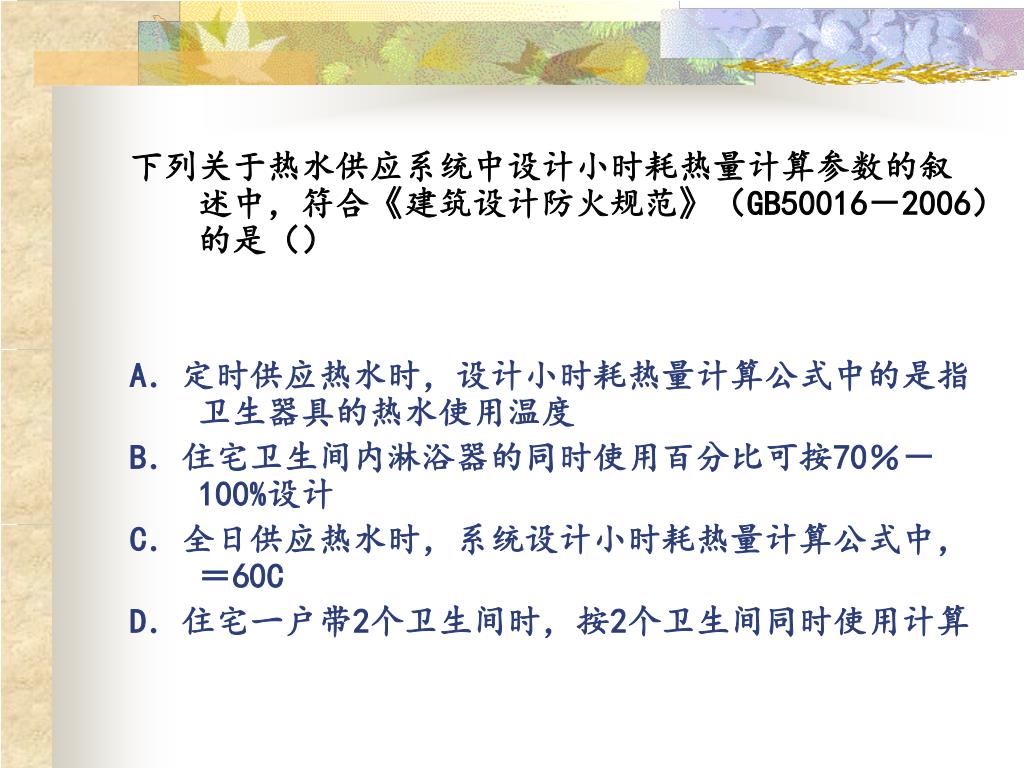

下列关于热水供应系统中设计小时耗热量计算参数的叙述中,符合《建筑设计防火规范》(GB50016-2006)的是()下列关于热水供应系统中设计小时耗热量计算参数的叙述中,符合《建筑设计防火规范》(GB50016-2006)的是() A.定时供应热水时,设计小时耗热量计算公式中的是指卫生器具的热水使用温度 B.住宅卫生间内淋浴器的同时使用百分比可按70%-100%设计 C.全日供应热水时,系统设计小时耗热量计算公式中,=60C D.住宅一户带2个卫生间时,按2个卫生间同时使用计算
