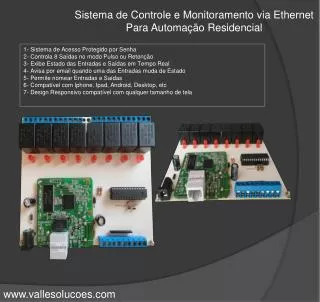

  1. Sistema de Controle e Monitoramento via Ethernet Para Automação Residencial 1- Sistema de Acesso Protegido por Senha 2- Controla 8 Saídas no modo Pulso ou Retenção 3- Exibe Estado das Entradas e Saídas em Tempo Real 4- Avisa por email quando uma das Entradas muda de Estado 5- Permite nomear Entradas e Saídas 6- Compatível com Iphone, Ipad, Android, Desktop, etc 7- Design Responsivo compatível com qualquer tamanho de tela www.vallesolucoes.com

  2. Tela de Login O Primeiro acesso a placa deve ser feito pelo IP padrão 192.168.1.80 A Senha de Acesso padrão é admin Tela de Exibição do estado das Entradas

  3. Detalhes das Entradas Nome dado pelo Usuário Nome da Entrada na Placa Estado da Entrada Tela de Exibição das Saídas

  4. Detalhes das Saídas Nome dado pelo Usuário Nome da Saídas na Placa Estado da Saída

  5. Tela de Configurações do Usuário

  6. Tela de Configurações do Email Tela de Configurações da Rede

  7. Tela de Configurações da Senha Considerações Finais • Depois de Ligado o Sistema leva aproximadamente 1 minuto para inicializar e estar pronto pra uso • Após Modificar qualquer configuração você deve clicar no Botão Save & Apply Breve Descrição do Funcionamento das Entradas Quando uma das entradas é ligada ou desligada além dessa informação Ser exibida na tela em tempo real, é gerado um evento sempre que ela é Ligada ou Desligada, ou seja cada entrada gera dois Eventos Esses eventos podem ser ainda notificados por email, para o Usuário Pra isso basta estar marcado como Sim a opção de notificação da referida Entrada

  8. Vejamos um exemplo simples a seguir Vamos considerar nesse caso a Entrada 03 que foi nomeada pelo Usuário como “Porta de serviço” O Usuário nomeou o Evento de Entrada 03 Ligada como Porta de Serviço aberta e Entrada 03 Desligada como Porta de Serviço Fechada O Usuário também selecionou a opção Monitorar Entrada 03 como Sim O Usuário nomeou a Placa como Servidor de Automacao Nesse caso, quando a Entrada 03 for Ligada o Usuário receberá um email como esse Remetente:Servidor_de_Automacao Assunto:Porta de Servico Aberta E quando for Desligada será com esse Remetente:Servidor_de_Automacao Assunto:Porta de Servico Fechada www.vallesolucoes.com
