  1. Схеми на функционални елементи

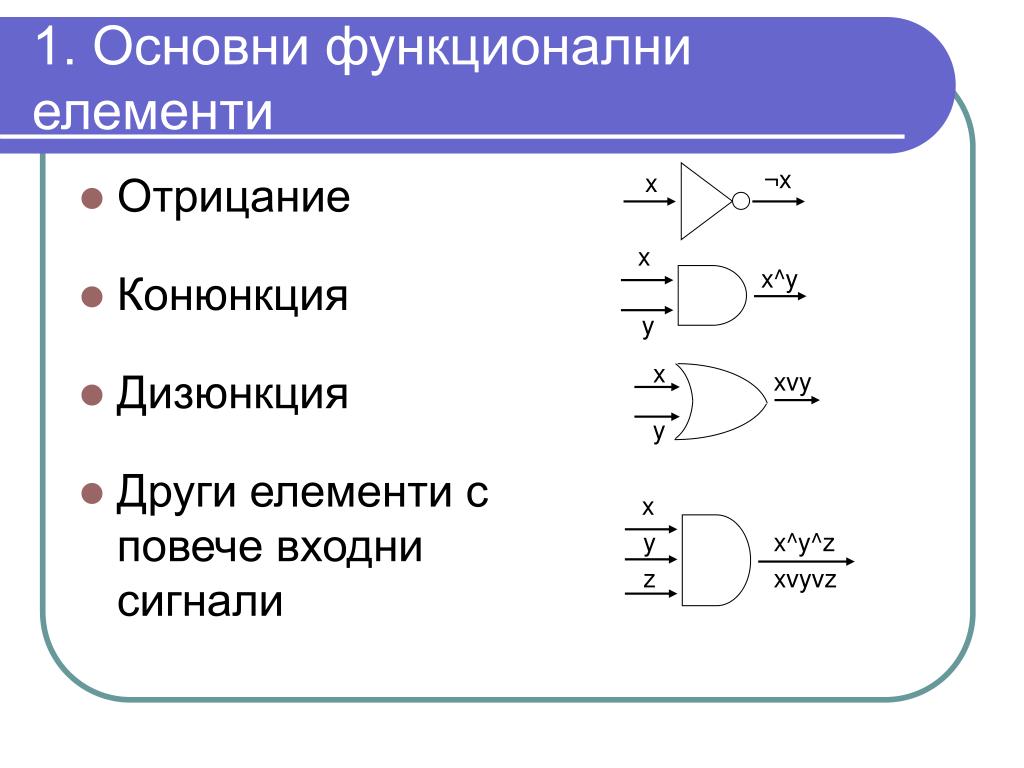

  2. ¬x x x x^y y x xvy y 1. Основни функционални елементи • Отрицание • Конюнкция • Дизюнкция • Други елементи с повече входни сигнали x y x^y^z z xvyvz

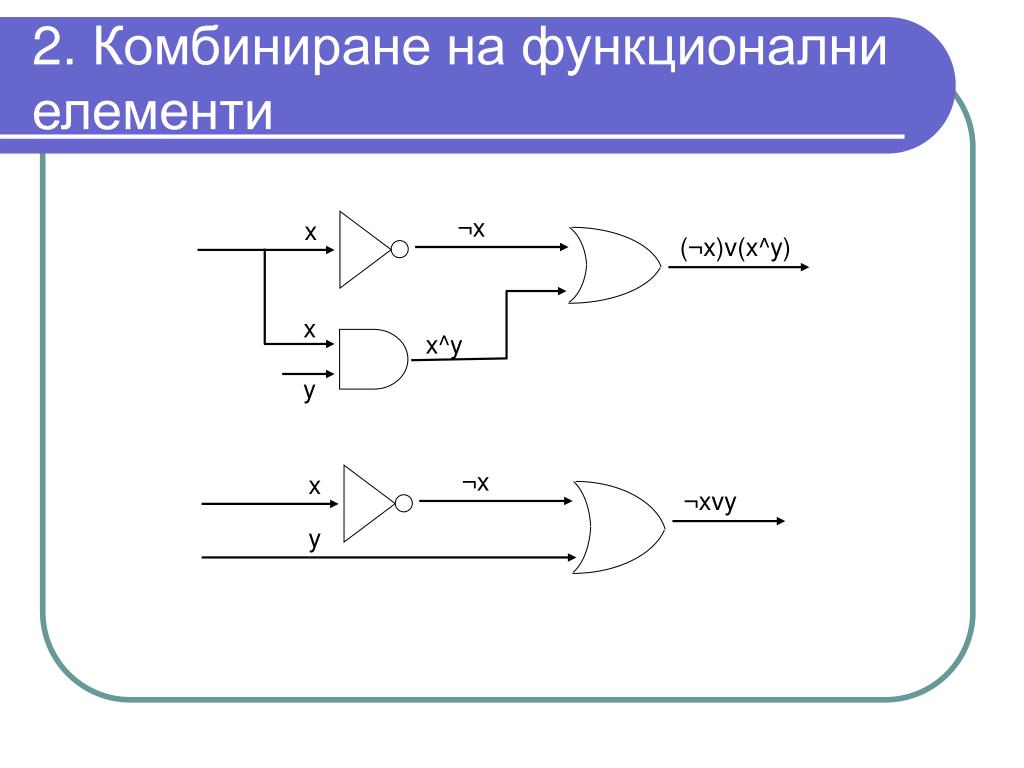

  3. 2. Комбиниране на функционални елементи ¬x x (¬x)v(x^y) x x^y y ¬x x ¬xvy y

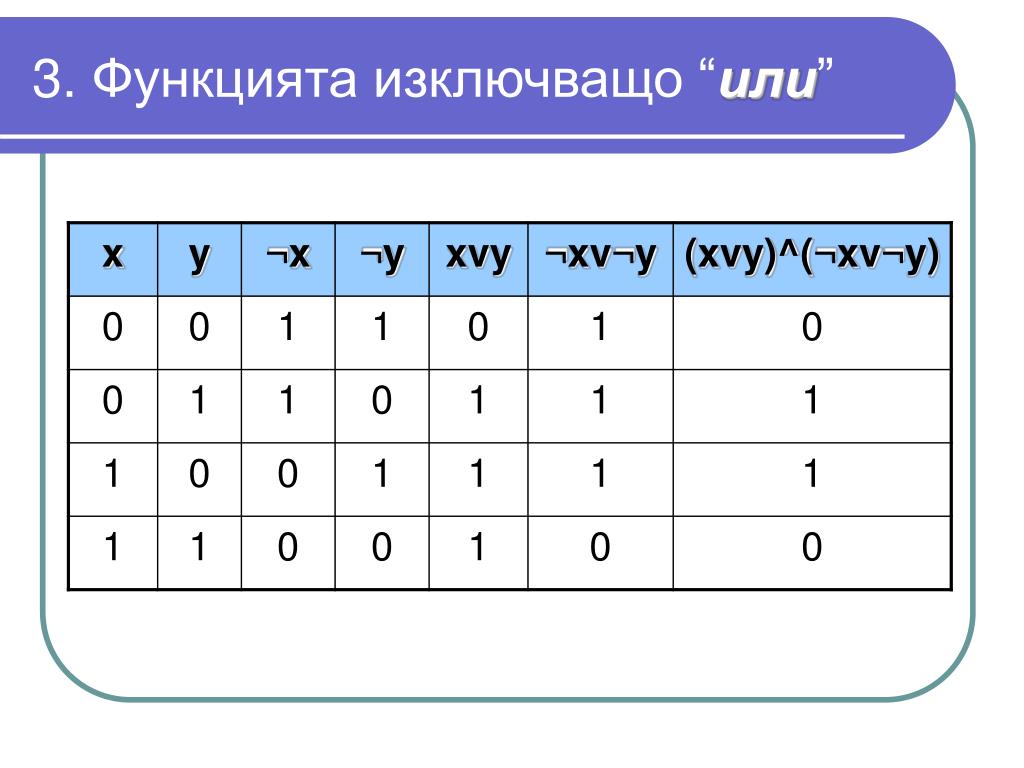

  4. 3. Функцията изключващо “или”

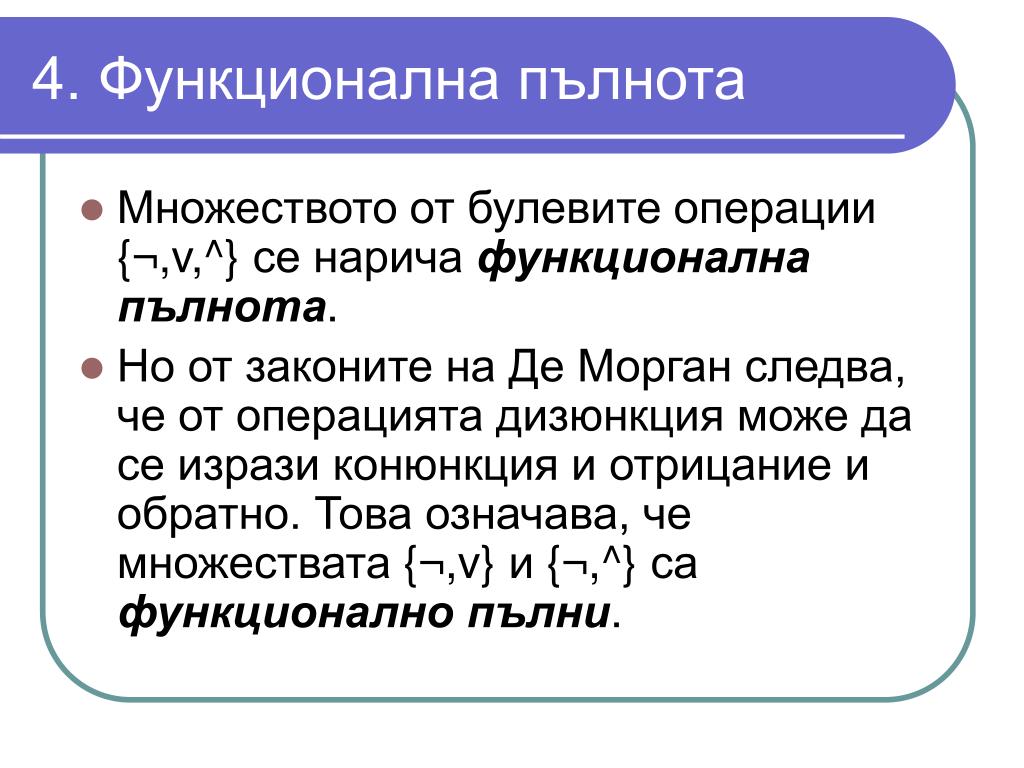

  5. 4. Функционална пълнота • Множеството от булевите операции {¬,v,^} се нарича функционална пълнота. • Но от законите на Де Морган следва, че от операцията дизюнкция може да се изрази конюнкция и отрицание и обратно. Това означава, че множествата {¬,v} и {¬,^} са функционално пълни.

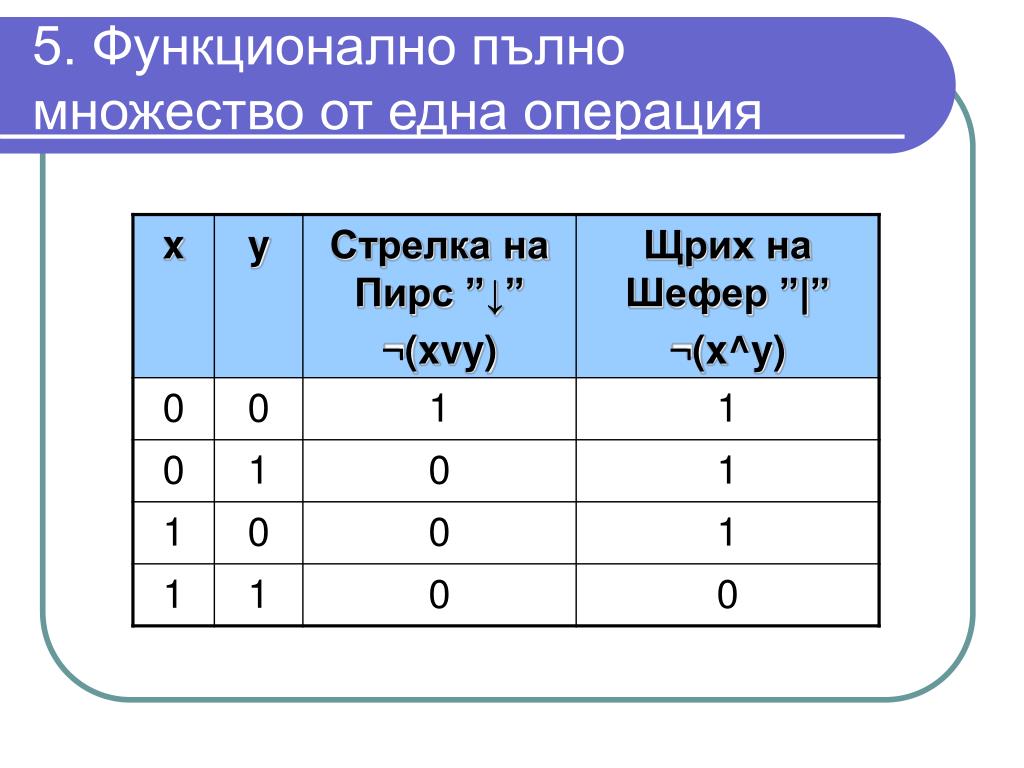

  6. 5. Функционално пълно множество от една операция

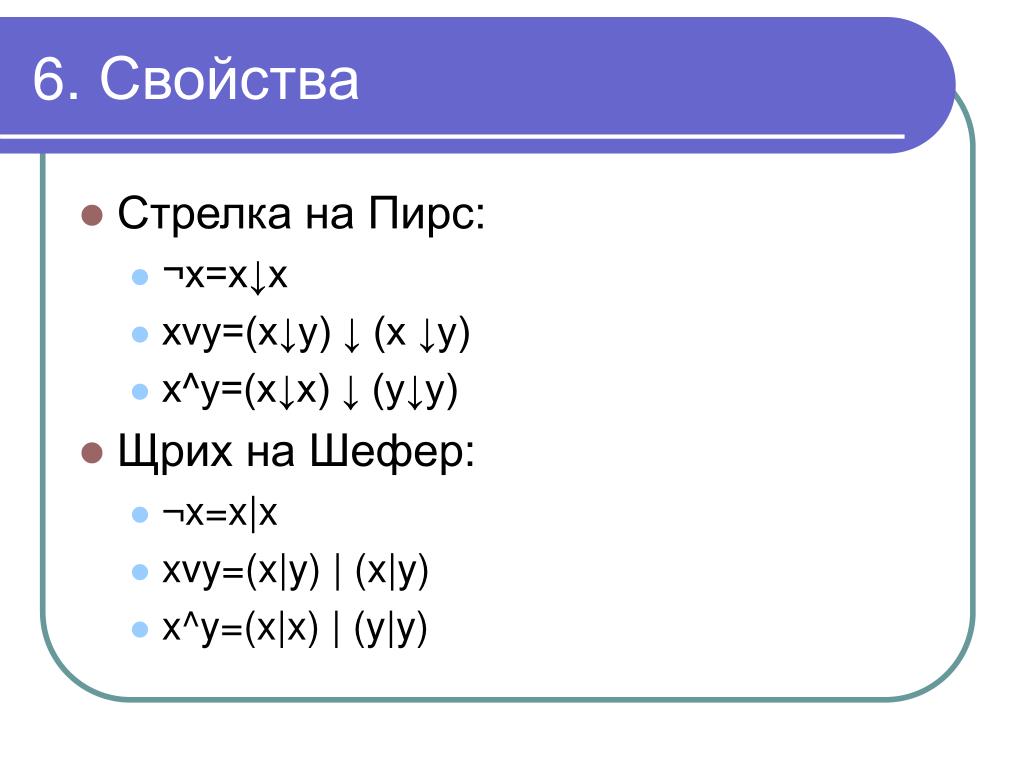

  7. 6. Свойства • Стрелка на Пирс: • ¬x=x↓x • xvy=(x↓y) ↓ (x ↓y) • x^y=(x↓x) ↓ (y↓y) • Щрих на Шефер: • ¬x=x|x • xvy=(x|y) | (x|y) • x^y=(x|x) | (y|y)
