slide1

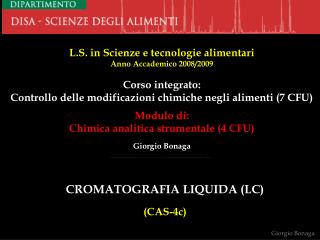

L.S. in Scienze e tecnologie alimentari

Anno Accademico 2008/2009

Corso integrato:

Controllo delle modificazioni chimiche negli alimenti (7 CFU)

Modulo di:

Chimica analitica strumentale (4 CFU)

Giorgio Bonaga

CROMATOGRAFIA LIQUIDA (LC)

(CAS-4c)

Giorgio Bonaga

slide2

RICHIAMO DI CHIMICA

AUTODISSOCIAZIONE DELL’ACQUA

H3O+

-OH

?

H2O

H2O

Giorgio Bonaga

slide3

peso acqua

mol wt.

1 litro

Nell’acqua pura è molto piccola la percentuale di molecole dissociate in ioni ossonio e ioni ossidrile, secondo l’equilibrio:

H2O + H2O H3O+ + -OH

A 25°C, la costante di equilibrio è espressa dalla:

Kdis = = 1,8 . 10-16

Il valore della costante di equilibrio conferma che l’equilibrio è decisamente spostato verso sinistra, tanto che il termine relativo alla concentrazione dell’acqua all’equilibrio ([H2O] eq), - pari alla concentrazione iniziale dell’acqua ([H2O] iniz) meno la frazione x di molecole d’acqua che si dissociano ([H2O] iniz – x) - in realtà si può equiparare alla concentrazione iniziale dell’acqua ([H2O] eq = [H2O] iniz), perché l’approssimazione è ininfluente.

Tenendo conto che la concentrazione iniziale di 1 litro di acqua pura è, a temperatura costante, una costante:

[H2O] iniz = = = = 55,55 mol/litro

[H3O+] . [-OH]

[H2O] iniz

1000 g

numero moli

18

volume

1 l

Giorgio Bonaga

slide4

La Kdis può essere espressa da una nuova costante, detta prodotto ionico dell’acqua:

  • KW = = Kdis = 1,8 . 10-16 .55,55 = 10-14
  • In considerazione del fatto che da ogni molecola d’acqua dissociata si produce uno ione ossonio e uno ione ossidrile, è ovvio che la concentrazione di queste due specie ioniche è la medesima:
  • Si può scrivere che: = KW = 10-7 grammo-ioni/l
  • A 25°C, in un litro d’acqua pura (volume costante) sono presenti 10-7 (1/10.000.000) grammo-ioni (grammo-moli) ossonio e 10-7 (1/10.000.000) grammo-ioni (grammo-moli) ossidrile
  • soluzione neutra
  • soluzione acida
  • soluzione basica
  • Essendo una reazione endotermica la dissociazione dell’acqua - nel rispetto del principio di Le Chatelier - aumenta all’aumentare della temperatura e pertanto la neutralità, a temperature superiori a 25°C, si raggiunge con concentrazioni degli ioni ossonio e ossidrile leggermente superiori a 10-7 grammo-moli/litro.

.[H2O]iniz

[H3O+] . [-OH]

[H3O+] = [-OH]

[H3O+] = [-OH]

[H3O+] = [-OH]

[H3O+] > [-OH]

[H3O+] < [-OH]

Giorgio Bonaga

slide5

pH e pOH

(pH = pondus hydrogenii = potenziale dell’idrogeno)

(pOH = pondus oxidrilii = potenziale dell’ossidrile)

L’ordine di grandezza estremamente piccolo delle concentrazioni degli ioni ossonio ed ossidrile suggerisce l’introduzione di un operatore matematico che consenta una percezione immediata del carattere neutro, acido e basico delle soluzioni ed anche un calcolo più rapido nelle applicazioni quantitative di questi concetti.

Questo operatore è il logaritmo negativo in base dieci (- log) che, come tutti i logaritmi, esprime “l’esponente da dare alla base per ottenere il numero”.

Concettualmente l’introduzione del logaritmo capovolge l’obiettivo del calcolo matematico delle concentrazioni delle soluzioni.

Infatti, se la simbologia [H3O+] = 10-6 indica che sono presento 10-6 grammo-ioni H3O+ in 1 litro di soluzione, il –log [H3O+] = pH = - log 10-6 = 6 individua invece l’esponente che bisogna dare alla base 10 per ottenere in quanti litri di soluzione è presente 1 grammo-ione H3O+, ovvero 106 litri.

Il pH, pertanto, non definisce la concentrazione degli ioni ossonio della soluzione, ma invece la diluizione di una soluzione che contiene 1 grammo-ione di H3O+.

Il discorso è del tutto analogo per il pOH.

Giorgio Bonaga

slide6

Il cologaritmo in base dieci (-log) converte la concentrazione (volume costante e soluto variabile) in diluizione (soluto costante e volume variabile), ovvero esprime in quanti litri (diluizione) di acqua pura è presente 1 grammo-ione ossonio (o ossidrile) anziché quanti grammo-ioni di ossonio (o di ossidrile) sono presenti in 1 litro d’acqua pura (concentrazione) .

100 grammo-ione H3O+

in 10.000.000 (107) litri d’acqua pura

(DILUIZIONE)

1/10.000.000 (10-7) grammo-ioni H3O+ in 100 litri d’acqua pura

(CONCENTRAZIONE)

- log 10-7

Giorgio Bonaga

slide7

107

106

105

104

103

102

101

100

Giorgio Bonaga

slide8

Dal momento che nell’acqua pura

[H3O+] = [-OH] = 10-7

è intuitivo che nell’acqua pura:

pH = pOH = 7

ed anche che: pH + pOH = 14 da cui: pOH = 14 – pH e pH = 14 - pOH

Dal concetto stesso di pH si può dedurre che esso varia nell’intervallo 0-14 per soluzioni 1N, ma anche che il pH può assumere valori inferiori a 0 e superiori a 14 in soluzioni di concentrazione > 1N

ESEMPIO

Qual è il pH di una soluzione 10 N di HCl ?

Essendo l’HCl un acido forte completamente dissociato, la N della soluzione fornisce direttamente la concentrazione di ioni ossonio:

[H3O+] = 10 = 101

pH = - log 101 = -1

(è presente un grammo-ione H3O+ in 10-1 litro = 1/10 litro = 100 ml)

Giorgio Bonaga

slide10

pka e pkb

Per il calcolo del pH di soluzioni di acidi e basi deboli non è sufficiente conoscere la loro concentrazione iniziale, in quanto non sono completamente dissociati in soluzione acquosa. Per determinare quale concentrazione assumeranno gli ioni H3O+ (o -OH) è quindi necessario conoscere anche la loro costante di dissociazione.

1) Per un generico acido monoprotico HA, l'equilibrio di dissociazione è:

HA + H2O H3O+ + A-

La costante di equilibrio, detta costante di dissociazione acida (o kappa acida), è:

ka =

Analogamente al pH, anche la costante di dissociazione acida può essere convertita nella diluizione di ioni ossonio in soluzione, utilizzando il logaritmo negativo in base 10 della ka:

pka = – log ka

Più elevato è il valore del pka maggiore è la diluizione degli ioni ossonio, ovvero più elevato è il pka minore è la forza dell’acido.

Giorgio Bonaga

[H3O+] . [A-]

[HA]

slide11

[H3O+] . [HSO3-]

[H2SO3]

[H3O+] . [SO3--]

[HSO3-]

Per gli acidi deboli poliprotici ci sono tante costanti di dissociazione quanti sono gli atomi di idrogeno dissociabili: costante di prima dissociazione (kaI), costante di seconda dissociazione (kaII) , ecc., dalle quali si possono calcolare le corrispondenti pkaI, pkaII, ecc.

H2SO3 + H2O H3O+ + HSO3- kaI = = 1,54 . 10-2

HSO3- + H2O H3O+ + SO3--kaII = = 1,02 . 10-7

Naturalmente l'acido cede più facilmente il primo protone H+, mentre il secondo protone H+, che deve staccarsi da uno ione negativo, è trattenuto con maggiore forza. Il primo equilibrio di dissociazione è quindi più spostato verso destra del secondo. È questo un comportamento generale: tutti gli acidi deboli poliprotici mostrano valori decrescenti delle ka successive alla prima e pertanto anche valori crescenti dei pka.

Giorgio Bonaga

slide12

2) Per una generica base monossidrilica BOH, l'equilibrio di dissociazione è:

BOH B+ + - OH

La costante di equilibrio, detta costante di dissociazione basica (o kappa basica), è:

kb =

Anche la costante di dissociazione basica può essere convertita nella diluizione di ioni ossidrile in soluzione, utilizzando il logaritmo negativo in base 10 della kb:

pkb = – log kb

Più elevato è il valore del pkb maggiore è la diluizione degli ioni ossidrile, ovvero più elevato è il pkb minore è la forza della base.

[B+] . [-OH]

[BOH]

Per le basi deboli poliossidriliche ci sono tante costanti di dissociazione quanti sono gli ossidrili dissociabili: costante di prima dissociazione (kbI), costante di seconda dissociazione (kbII) , ecc., dalle quali si possono calcolare le corrispondenti pkbI, pkbII, ecc. Naturalmente la base cede più facilmente il primo ossidrile -OH, mentre il secondo ossidrile -OH, che deve staccarsi da uno ione positivo, è trattenuto con maggiore forza. È questo un comportamento generale: tutti le basi deboli poliossidriliche mostrano valori decrescenti delle kb successive alla prima e pertanto anche valori crescenti dei pkb.

Giorgio Bonaga

slide13

C) CROMATOGRAFIA IONICA

1) CROMATOGRAFIA DI SCAMBIO IONICO

(Ion Exchange Chromatography = IEC)

1. GENERALITA’

È idonea alla separazione di composti ionici o ionizzabili (acidi e basi organiche) che possono interagire con gruppi ionici.

FASE STAZIONARIA: polimeri o silice funzionalizzata a cui sono legati gruppi carichi: anioni sulfonil- (-SO3-) o carbossil- (–COO-) come scambiatori di cationi; cationi dialchilammino- (-NHR2+) o trialchilammino- (-NR3+) come scambiatori di anioni.

FASE MOBILE: contiene un controione di carica opposta al gruppo ionico della superficie, in uno stato di equilibrio per effetto della formazione di una coppia ionica.

Lo scambio dipende dal pH della fase mobile, dalla forza ionica (selettività) degli ioni fissati sulla fase stazionaria e dalla forza ionica dello ione della fase mobile che con essi si scambia, dall’attività (concentrazione) dello ione della fase mobile, dalla temperatura.

Giorgio Bonaga

slide14

SCAMBIATORE CATIONICO: anioni sulfonil-

H+

K+

Li+

Rb+

Na+

Giorgio Bonaga

slide15

+Na

O

O

O

S

S

S

O-

O-

O-

O

O

O

CROMATOGRAFIA LIQUIDA DI SCAMBIO IONICO

Scambio cationico

+Cs

fase mobile

(ionica)

+K

+Cs

Si

+

Si

Si

fase stazionaria

silice scambiatrice

(anionica)

Giorgio Bonaga

slide17

CROMATOGRAFIA LIQUIDA DI SCAMBIO IONICO

Scambio anionico

-OH

R

R

R

N+

N+

N+

R

R

R

R

R

R

fase mobile

(ionica)

-Cl

+

Si

Si

-CN

-CN

Si

fase stazionaria

silice scambiatrice

(cationica)

Giorgio Bonaga

slide18

EQUILIBRI IONICI NELLA IEC

scambio cationico

X+(sol) + Y+ -O3S-FS X+ -O3S-FS + Y+(sol)

Kd== k’

VM

[X+ -O3S-FS]

[Y+(sol)]

[Y+ -O3S-FS]

VS

[X+(sol)]

scambio anionico

X-(sol) + Y- +NR3-FS X- +NR3-FS + Y-(sol)

Kd== k’

VM

[X- +NR3-FS]

[Y-(sol)]

[X-(sol)]

[Y- +NR3-FS]

VS

La costante di equilibrio di distribuzione Kd (o coefficiente di distribuzione) determina il valore del fattore di capacità k’ di uno ione e quindi il suo tR.

Giorgio Bonaga

slide19

ORDINE DI SELETTIVITA’

La Kd è condizionata dal tipo di scambiatore e dall’attitudine dei due ioni a scambiarsi. Per un particolare scambiatore entrano in gioco due fattori:

lo ione che viene fissato

il controione che viene spostato

L’attitudine dei cationi e degli anioni ad essere fissati sui gruppi carichi della fase stazionaria è direttamente proporzionale al valore della loro Kd . Per i cationi e gli anioni si può indicare il rispettivo ordini di selettività:

scambio cationico:Ba++>Ca++>Ni++>Cu++>Mg++>Ag+>Rb+>Cs+>K+>NH4+>Na+>H+>Li+

E’ facile comprendere che Na+sposta Li+ dalla fase stazionaria, ma non viceversa. O meglio, affinchèLi+ sposti Na+ in modo significativo occorre aumentare l’attività (cioè la concentrazione ionica) di Li+ nella soluzione, in modo che l’equilibrio, per mantenere costante il valore della Kd, si sposti verso destra.

scambio anionico:HSO4->ClO3->NO3->ClO2->ClO->Br->CN->HSO3->NO2->Cl->HCO3->

HCOO->RCOO->HO->F-

Giorgio Bonaga

slide20

I fattori che intervengono nello scambio ionico sono:

  • la posizione nell’ordine di selettività dello ione da fissare nella fase stazionaria;
  • la posizione nell’ordine di selettività degli ioni da spostare nella fase mobile;
  • le attività (concentrazioni ioniche) dello ione da fissare e degli ioni da spostare;
  • lo ione della fase mobile deve occupare una posizione nell’ordine di selettività non troppo lontano da quelle degli ioni da spostare.
  • Dopo aver fissato sullo scambiatore Na+ e K+ si può eluire con una soluzione di Li+Cl- ad opportuna concentrazione. Avviene lo scambio ionico e i due ioni da separare eluiscono con tR differenti: tRK+ > tRNa+ (in base alla loro posizione nella scala di selettività).

Dopo aver fissato sullo scambiatore Ni++ e Ba++, l’eluizione con una soluzione di Li+Cl- non riuscirebbe a separare i due ioni, perché sono troppo lontani da Li+ nella scala della selettività (bisognerebbe eluire con un grande volume di fase mobile e per un tempo lungo). In questo caso si deve usare una fase mobile dotata di maggiore capacità eluente, ad esempio MgCl2.

Giorgio Bonaga

slide21

Giorgio Bonaga

2. FASE STAZIONARIA

Vi sono vari tipi di fasi stazionarie:

a) POLIMERI

Sono resine ottenute da copolimeri reticolati di stirene-divinilbenzene (8%) sulle quali vengono fissati i gruppi ionogeni positivi e negativi. La reticolazione ha lo scopo di rendere il polimero insolubile nei solventi e di conferirgli una stabilità strutturale alle pressioni di esercizio della colonna, in modo da non restringere troppo la dimensione dei pori. Il diametro delle particelle non deve essere superiore a 10 mm per ottimizzare il diametro dei pori.

b) SILICE

Viene utilizzata silice porosa e silice pellicolare.

b1) Silice porosa

Costituita da particelle sferiche o irregolari, viene funzionalizzata per silanizzazione allo scopo di fissare le catene ionogene sui gruppi silanolici e sulla superficie dei pori.

-CH2-CH2-COO - carbossietil- (debolmente acido)

-CH2-CH2-SO3- sulfoniletil- (fortemente acido)

scambio

cationico

slide22

scambio

anionico

-CH2-CH2-NH3+ amminoetil- (debolmente basico)

-CH2-CH2-N(CH3)3- trimetilamminoetil- (fortemente basico)

b2) Silice pellicolare

Costituita da particelle sferiche più grandi, viene funzionalizzata solo sulla superficie esterna allo scopo di fissare le catene ionogene soltanto sui gruppi silanolici.

Giorgio Bonaga

slide23

La silice porosa è il materiale che consente le migliori separazioni perché riassume una serie di proprietà idonee a questo tipo di cromatografia:

  • ha una buona capacità di scambio;
  • è resistente alle elevate pressioni di esercizio;
  • ha elevata efficienza;
  • ha una buona capacità di rigenerazione;
  • ha però un limitato intervallo di pH di esercizio (2-8);
  • ha anche un costo elevato, sebbene inferiore a quello dei polimeri.
  • In ogni caso la porosità ideale è quella che non ritarda troppo lo scambio tra la fase stazionaria e la fase mobile all’interno dei pori, porosità che richiede particelle con un diametro non superiore a 10 mm.

poro piccolo

poro grande

+

+

d = 10 mm

+

+

+

Giorgio Bonaga

slide24

3. FASE MOBILE

Le principali caratteristiche della fase mobile sono:

a) EFFETTO TAMPONE

Le specie ioniche che stanno alla base dello scambio ionico possono derivare da elettroliti forti (sostanze inorganiche) e da elettroliti deboli (sostanze organiche). L’acido acetico e l’acido formico, ad esempio, possono essere dissociati o no in funzione del pH.

Proprio per garantire che i soluti siano nella forma ionica, la fase mobile deve contenere un componente con capacità tamponante. Naturalmente per lo scambio anionico la fase mobile deve avere valori elevati di pH, mentre per lo scambio cationico deve avere valori sufficientemente bassi di pH.

In pratica, la fase mobile deve avere un pH di almeno una unità superiore al pka del soluto nello scambio anionico e di almeno una unità inferiore al pka del soluto nello scambio cationico.

ESEMPIO

acido acetico: pka = 4,75 la fase mobile deve avere pH = 5,75

ione ammonio: pka = 9,0 la fase mobile deve avere pH = 8,0

Giorgio Bonaga

slide25

Si immagini di dover separare il sistema CH3COOH/CH3COO- (pka=4,75) e HCOOH/HCOO- (pka=3,5) con uno scambiatore anionico.

  • a 4,75 < pH > 3,5 l’acido formico si dissocia e lo ione formiato viene trattenuto, mentre l’acido acetico, non dissociato, eluisce.
  • a pH > 7,0 entrambi gli acidi sono dissociati e vengono trattenuti in modo differente dalla fase stazionaria (l’acido formico è più trattenuto, in base alla scala di selettività) .
  • l’aumento di pH della fase mobile fa aumentare la dissociazione dei soluti nello scambioanionico, pertanto aumentano i loro tempi di ritenzione; la diminuzione di pHdella fase mobile produce l’effetto contrario
  • la diminuzione di pH della fase mobile fa aumentare la dissociazione dei soluti nelloscambio cationico, pertanto aumentano i loro tempi di ritenzione; l’aumentodi pHdella fase mobile produce l’effetto contrario
  • I tempi di ritenzione dei soluti sono inversamente proporzionali alla concentrazione della soluzione tampone perché se è vero che i soluti del tampone mantengono costante il pH della fase mobile, è anche vero che essi stessi sono degli ioni che entrano in competizione con i soluti nello scambio ionico. Nello scambio anionico è la concentrazione dell’anione del tampone ad essere competitivo, nello scambio cationico è competitivo il catione del tampone.

Giorgio Bonaga

slide26

Quando il pH della fase mobile è minore di 2 o maggiore di 8, la silice non è più utilizzabile e bisogna ricorrere a fasi stazionarie costituite da polimeri. Il pH della fase mobile incide anche sulla scelta delle catene ionogene: mentre i gruppi sulfonile (-SO3-) possono dare scambio cationico anche a pH nettamente acido perché hanno scarsa attitudine a protonarsi, i gruppi carbossile (-COO-) danno scambio cationico soltanto a pH neutro o basico, proprio per la loro facilità a protonarsi.

Giorgio Bonaga

slide28

ammide

pirrolo

solfossido alifatico

tiazolo

ammina aromatica

amminoacido

acido carbossilico

tiolo aromatico

carbazolo

tiolo alifatico

fenolo

ammina alifatica

Giorgio Bonaga

slide29

b) EFFETTO DELLA CONCENTRAZIONE SALINA

  • Per modificare i tR dei soluti, senza modificare il pH della fase mobile, si può aggiungere un sale (es.: NaNO3). La concentrazione di questo sale, per effetto dell’azione competitiva degli ioni di cui è formato sullo scambio ionico, è un’altra variabile che agisce sui tR dei soluti.
  • l’aumento della concentrazione salina, a parità di pH, determina la diminuzione della capacità della fase stazionaria di trattenere i soluti, pertanto si ha una riduzione dei loro tR;
  • la diminuzione della concentrazione salina, a parità di pH, determina un aumento della capacità della fase stazionaria di trattenere i soluti, pertanto si ha una aumento dei loro tR.

20

10

Ritenzione relativa

5

0

0,1

0,5

1,0

Giorgio Bonaga

NaNO3 (molarità)

slide30

R

N+

R

R

a) EFFETTO DEI SOLVENTI ORGANICI NELLA FASE MOBILE

L’aggiunta di solventi organici alla fase mobile non ha alcun effetto sui tR di cationi metallici e anioni inorganici, ma modifica sensibilmente i tR di cationi e anioni organici perché influenza le interazioni tra i soluti e la fase stazionaria e tra i soluti e la fase mobile.

Uno scambiatore a base di silice funzionalizzata con tetralchilammonio, ad esempio, può dare sia scambio anionico che adsorbimento di molecole o ioni organici contenenti gruppi alchilici, per interazione idrofobica tra le catene alchiliche. Aggiungendo alla fase mobile un solvente organico le interazioni idrofobiche che stanno alla base dell’assorbimento vengono inibite.

Si

adsorbimento

scambio anionico

Si

Giorgio Bonaga

slide31

4. DETECTOR NELLA IEC

a) RIVELATORI ELETTROCHIMICI

Poiché lo scopo della cromatografia ionica è la separazione e la determinazione di specie ioniche, il rivelatore più idoneo è quello conduttometrico, che misura la conduttanza della soluzione effluente.Le più moderne celle conduttometriche, con acquisizione digitale, permettono un ampio intervallo operativo senza necessità di variare manualmente il range di lavoro, entro un intervallo dinamico di rivelazione conduttimetrica molto esteso (da 0,1 nanosecondi a 15 millisecondi). Il trattamento del segnale digitale, comandato da microprocessore, rileva automaticamente le concentrazioni alte e basse dei soluti nel corso dell'esecuzione della medesima serie. Un aspetto importante è l'accuratezza del controllo della temperatura, che si realizza con sistemi di controllo integrati della colonna e del rivelatore. La cella può essere riscaldata in modo indipendente dagli altri componenti del cromatografo tra 35° e 55°C, per assicurare la massima accuratezza nel controllo di temperatura, eliminando in questo modo qualunque deriva dovuta a variazioni ambientali di temperatura. In altri casi, per assicurare una temperatura omogenea durante l'intero corso dell'analisi, il rivelatore viene inserito nel vano portacolonna, termostatato da 30° a 60°C.

Giorgio Bonaga

slide32

b) RIVELATORI SPETTROFOTOMETRICI

In genere i cromatografi ionici possono essere configurati con un qualsiasi rivelatore ottico tra quelli messi a disposizione dal mercato. Ad esempio, uno spettrofotometro a diode array (DAD) a matrice di 1024 fotodiodi ad alta risoluzione, caratterizzato da basso rumore di fondo e bassa deriva oppure un rivelatore UV-VIS con lampade al deuterio e al tungsteno per operare nel range 190-800 nm. L'uso di questi rivelatori è utile nella rivelazione di specie con cromoforo nell'UV, come ad esempio il nitrato, ma soprattutto trovano applicazioni in metodi, anche ufficiali, che prevedono la derivatizzazione post-colonna.

c) RIVELATORI MS

Lo spettrometro di massa con ionizzazione a pressione atmosferica (Atmospheric Pressure Ionization = API) si è rivelato un insostituibile rivelatore per la cromatografia liquida in generale e per la cromatografia ionica in particolare, grazie alla capacità di risolvere problemi analitici non superabili con le tecniche di rivelazione elettrochimica o spettrofotometrica. Sono disponibili sul mercato sistemi dedicati IC-MS, gestiti con un unico software. L'uso della soppressione a membrana prima dell'interfaccia API permette di modificare il pH della soluzione da analizzare ottimizzando così la fase di ionizzazione per elettrospray.

Giorgio Bonaga

slide33

La scelta dello spettrometro di massa come rivelatore per IC si basa sul principio di mettere a disposizione un rivelatore affidabile, robusto e di facile utilizzazione, anche per operatori non esperti. Per ottimizzare la sensibilità strumentale l’operatore deve agire solo su due parametri:

  • la temperatura del probe dell’elettrospray, in funzione del flusso e della composizione dell'eluente, ;
  • il potenziale della sorgente.
  • Un aumento del potenziale della sorgente produce una maggiore frammentazione delle molecole per effetto di collisioni indotte, generando frammenti diagnostici che aumentano la specificità dell'analisi e possono dare informazioni strutturali aggiuntive per l’identificazione dei soluti.
  • Dal punto di vista spettrometrico la caratteristica più importante è la possibilità di ottimizzare la risposta dell'analizzatore nell'intervallo di masse basse, tipiche degli ioni inorganici. Questa tecnica detta ELMO (Enhanced Low Mass Option) permette di estendere il “mass range” al di sotto di m/z 19, con un aumento della sensibilità di 350 volte per lo ione m/z 18 e con una limitata perdita di risposta alle masse più alte. Questa opzione si ottiene mediante una modifica dell'hardware, ovvero con l'introduzione di una lente RF esapolare da 5 mm e di due generatori di radiofrequenza separati.

Giorgio Bonaga

slide34

SO3- -

0 7 3,0 9 6,0 9,0 12,0 min

  • IEC di un vino bianco (solfiti)
  • Colonna analitica: 200 mm x 4 mm i.d., IonPac AS12A
  • Precolonna: 50 mm x 4 mm i.d., IonPac AG12A
  • Elettrolita di trasporto: NaOH 0,1 M
  • Flusso: 1,0 ml/min
  • Sample Loop: 20 ml.

Giorgio Bonaga

slide35

fenacetina

caffeina

acetanilide

0 7 5,0 10 min

  • IEC di un farmaco(analgesico, antinfiammatorio)
  • Colonna analitica: scambiatoreanionico
  • Fase mobile: acquosa a pH 5,5
  • Rivelatore: UV a 254 nm

Giorgio Bonaga

slide36

2) CROMATOGRAFIA IONICA CON SOPPRESSIONE

(Suppressed Ion Chromatography = SIC)

1. SOPPRESSIONE A COLONNA

La colonna analitica viene collegata ad una seconda colonna (colonna di soppressione) che elimina il contributo alla conducibilità dovuto alla fase mobile (solventi, tampone, sali), così che la conducibilità sia soltanto quella dei soluti che sono stati separati, anche se presenti in piccole concentrazioni.

  • SOPPRESSIONE DI ANIONI
  • Se la fase mobile fosse costituita da NaOH (o NaHCO3), la fase stazionaria da una resina a scambio anionico e il campione da separare contenesse NaF, NaCl e NaBr, quali sarebbero i passaggi logici nella colonna analitica ?
  • 1. la colonna viene saturata con gli anioni –OH (o HCO3-) della fase mobile;
  • caricando il campione la resina scambia gli –OH con gli ioni F-, Cl- e Br-;
  • al passaggio della fase mobile (eluizione) gli ioni F-, Cl- e Br- si scambiano nuovamente con gli ioni –OH della fase mobile ed eluiscono in questo ordine, nel rispetto della scala di selettività;
  • all’uscita dalla colonna si ha la seguente composizione:
  • fase mobile: NaOH (o NaHCO3)
  • soluti separati: NaF, NaCl, NaBr

Giorgio Bonaga

slide37

La composizione dell’eluato richiede alcune considerazioni: la concentrazione e la conducibilità della fase mobile (NaOH o NaHCO3) è molto elevata mentre le concentrazioni e le conducibilità dei soluti sono talmente basse che non produrrebbero variazioni significative dei segnali del detector, con enorme riduzione della sensibilità strumentale.

Questo limite può essere superato collocando tra la colonna analitica e il detector una colonna a scambio cationico saturata di ioni H+ (HCl). Gli ioni H+ vengono scambiati con gli ioni Na+ sia perché sono meno trattenuti dalla fase stazionaria (in accordo con la scala di selettività), sia perché reagiscono con gli ioni –OH (o HCO3-) con formazione di H2O (o H2CO3 = H2O+CO2).

All’uscita dalla colonna di soppressione si ha la seguente composizione:

fase mobile: H2O (o H2O + CO2)

soluti separati: HF, HCl, HBr

Il risultato netto è che le nuove specie della fase mobile hanno una conducibilità minima, mentre le nuove specie dei soluti sono acidi con valori di “ka” che producono una conducibilità elevata.

Naturalmente la colonna di soppressione si esaurisce e va rigenerata con una soluzione di HCl prima di essere reimpiegata.

Giorgio Bonaga

slide38

b) SOPPRESSIONE DI CATIONI

  • Se la fase mobile fosse costituita da HCl (o H2SO4), la fase stazionaria da una resina a scambio cationico e il campione da separare contenesse LiCl, NaCl e KCl, quali sarebbero i passaggi logici nella colonna analitica ?
  • 1. la colonna viene saturata con gli anioni H + della fase mobile;
  • caricando il campione la resina scambia gli H+ con gli ioni Li+, Na-+e K+;
  • al passaggio della fase mobile (eluizione) gli ioni Li+, Na-+e K+ si scambiano nuovamente con gli ioni H+ della fase mobile ed eluiscono in questo ordine, nel rispetto della scala di selettività;
  • all’uscita dalla colonna si ha la seguente composizione:
  • fase mobile: HCl (o H2SO4)
  • soluti separati: LiCl, NaCl, KCl
  • La composizione dell’eluato richiede alcune considerazioni: la concentrazione e la conducibilità della fase mobile (HCl o H2SO4) è molto elevata mentre le concentrazioni e le conducibilità dei soluti sono talmente basse che non produrrebbero variazioni significative dei segnali del detector, con enorme riduzione della sensibilità strumentale.

Giorgio Bonaga

slide39

Questo limite può essere superato collocando tra la colonna analitica e il detector una colonna a scambio anionico saturata di ioni –OH (NaOH). Gli ioni -OH vengono scambiati con gli ioni Cl- perché sono meno trattenuti dalla fase stazionaria (in accordo con la scala di selettività), sia perché reagiscono con gli ioni H+ con formazione di H2O.

All’uscita dalla colonna di soppressione si ha la seguente composizione:

fase mobile: H2O

soluti separati: LiOH, NaOH, KOH

Il risultato netto è che le nuove specie della fase mobile hanno una conducibilità minima, mentre le nuove specie dei soluti sono basi con valori di “kb” che producono una conducibilità elevata.

Naturalmente la colonna di soppressione si esaurisce e va rigenerata con una soluzione di NaOH prima di essere reimpiegata.

Nel caso della cromatografia ionica di metalli di transizione la soppressione produce degli idrossidi non dissociati o insolubili [Ni(OH)2, Cu(OH)2, ecc.] e pertanto anziché un detector conduttometrico si utilizza un rivelatore spettrofotometrico, previo trattamento della soluzione del campione - prima dell’eluizione in colonna analitica - con un indicatore metallocromico [ad es.: sale monosodico del 4-(2-piridilazo) resorcinolo o PAR] in grado di formare i cromofori necessari alla rivelazione UV-VIS.

PAR

Giorgio Bonaga

slide40

SOPPRESSORE A COLONNA

fase mobile

campione

pompa

colonna analitica

colonna di soppressione

cella conducimetrica

Giorgio Bonaga

slide41

2. SOPPRESSIONE A FIBRA CAVA

Il limite della colonna di soppressione è che si esaurisce e la sua rigenerazione non consente un processo in continuo. Un’alternativa è la soppressione a fibra cava, cioè una fibra cilindrica nel cui canale interno passa la soluzione eluente proveniente dalla colonna analitica e all’esterno, in controcorrente, viene fatta fluire la soluzione che deve provvedere alla soppressione degli ioni della fase mobile.

a) SOPPRESSIONE DI ANIONI

La fibra è permeabile ai cationi Na+ (in uscita) della fase mobile NaOH e H+ (in entrata) della soluzione di soppressione di HCl. Il risultato netto è la conversione degli ioni –OH della fase mobile in H2O e dei soluti NaF, NaCl e NaBr nei corrispondenti acidi HF, HCl e HBr.

b) SOPPRESSIONE DI CATIONI

La fibra è permeabile agli anioni Cl- (in uscita) della fase mobile HCl e -OH (in entrata) della soluzione di soppressione di NaOH. Il risultato netto è la conversione degli ioni +H della fase mobile in H2O e dei soluti LiCl, NaCl e KCl nei corrispondenti idrossidi LiOH, NaOH e KOH.

Il limite della fibra cava è la limitata superficie della fibra, dovuta al fatto che per evitare l’allargamento dei picchi il diametro del canale interno dev’essere ridotto.

Giorgio Bonaga

slide42

FIBRA CAVA

eluente

canale interno della fibra

fibra permeabile

a cationi o anioni

scambio cationico

o

scambio anionico

scambio cationico

o

scambio anionico

soluzione di soppressione

soluzione di soppressione

Giorgio Bonaga

slide43

SOPPRESSORE A FIBRA - ANIONI

F - Cl - Br -

NaBr

NaCl

NaOH

NaF

Na+

Cl -

Na+

Cl -

NaOH

NaOH

Cl –

Cl –

NaOH

NaOH

Na+

Na+

Na+

Na+

Na+

Na+

H+

H+

H+

H+

H+

H+

-OH

-OH

-OH

-OH

H2O

H2O

Cl -

H+

Cl -

H+

H2O

H2O

HBr

HCl

H2O

HF

H+

Cl -

H+

Cl -

Giorgio Bonaga

slide44

SOPPRESSORE A FIBRA - CATIONI

Li+ Na+ K+

KCl

NaCl

HCl

LiCl

Na+

Cl -

Na+

Cl -

HCl

HCl

Na+

Na+

HCl

HCl

Cl -

Cl -

Cl -

Cl -

Cl -

Cl -

-OH

-OH

-OH

-OH

-OH

-OH

H+

H+

H+

H+

H2O

H2O

-OH

Na+

-OH

Na+

H2O

H2O

KOH

NaOH

H2O

LiOH

Na+

-OH

Na+

-OH

Giorgio Bonaga

slide45

c) SOPPRESSIONE A MEMBRANA

È una soppressione che opera secondo gli stessi principi del soppressore a fibra cava, ma la permeabilità ai cationi o agli anioni è dovuta ad una membrana semipermeabile.

Il soppressore a membrana è costituito da una camera laminare con tre schermi metallici scambiatori alternati con due membrane di scambio (struttura a “sandwich”).

Il soppressore a membrana non soltanto consente di operare in continuo, ma la maggiore superficie di contatto tra la soluzione di soppressione e la soluzione eluente, consente una soppressione più completa.

schermo scambiatore

membrana di

scambio ionico

Giorgio Bonaga

slide46

SOPPRESSORE A MEMBRANA

soppressore

HCl

Na+Cl -

flusso

eluente

HBr

HCl

H2OHF

NaBr

NaCl

NaOHNaF

COLONNA

DETECTOR

Na+

H+

H+

Na+

ELETTRODO

Giorgio Bonaga

slide47

SO4- -

formico

lattico

acetico

malonico

maleico

propionico

0 79 8 16 min

SIC di acidi organici liberi

Giorgio Bonaga

slide48

Ala

Val

Leu

Thr

Ser

Phe

Glu

Asp

Arg

Ile

Met

Lys

Gly

Tyr

His

Cys

0 7 30 9 60 min

SIC di amminoacidi liberi di un mangime

Giorgio Bonaga

slide49

Giorgio Bonaga

3) CROMATOGRAFIA DI COPPIA IONICA

(Ion Pair Chromatography = IPC)

È una tecnica cromatografica nella quale viene soppressa la ionizzazione di soluti ionizzabili e le specie che si ottengono, dotate di carattere lipofilo, vengono separate su fase inversa.

1. PREMESSA

Se un soluto con proprietà ioniche (elettrolita debole) viene eluito con una opportuna fase mobile, produce un picco cromatografico caratteristico, in funzione del pH della fase mobile, come risultato del suo equilibrio di protonazione. La prima frazione del soluto che eluisce è quella ionizzata, dunque poco trattenuta dalla fase inversa (non polare), mentre la seconda frazione è quella indissociata, affine alla fase inversa.

Nel caso di un acido carbossilico:

R-COOH R-COO- + H+

a pH basico: prevale R-COO - il picco ha un tR molto basso

a pH acido (< pka): prevale R-COOH il picco ha un tR più alto

pH basico

pH acido

slide50

Il risultato netto è un picco molto allargato e non risolto. Per evitare la formazione di specie indesiderate nella separazione di elettroliti deboli si può utilizzare un tampone che stabilizza il pH di esercizio. Naturalmente nel caso di elettroliti forti non soltanto il tampone non funziona, ma non si può neppure abbassare o alzare il pH della fase mobile fuori dall’intervallo di pH (2-8) entro il quale la silice funzionalizzata è stabile.

2. TECNICA IPC

Il problema si può risolvere aggiungendo alla fase mobile un elettrolita costituito da uno ione (accoppiatore ionico) di dimensioni sufficientemente grandi e con carica opposta allo ione che si vuole “sopprimere”. Dal momento che il solvente organico della fase mobile produce un abbassamento della costante dielettrica, ci sono le condizioni affinché si formi una coppia ionica che, in un certo senso, si comporta come un soluto indissociato.

R-COO-

R-COOH

tR

Giorgio Bonaga

slide52

R

R

O

O

C

C

O-

O

H

N+

Gli accoppiatori ionici del tipo SDS, che sono costituiti da una catena alchilica media, interagiscono con le catene alchiliche della silice funzionalizzata con C18 e la fase inversa diviene così uno scambiatore ionico per la presenza del gruppo –O-SO3-.

-

Si

Si

Si

Giorgio Bonaga

slide53

D) CROMATOGRAFIA DI ESCLUSIONE DIMENSIONALE

(Size Exclusion Chromatography)

Utilizzando colonne impaccate con fase stazionaria costituita da materiale poroso a dimensione controllata dei pori, i soluti si possono separare in base alla loro dimensioni molecolari.

fase mobile

fase stazionaria porosa

Giorgio Bonaga

slide54

1. TEORIA GENERALE DELLA ESCLUSIONE DIMENSIONALE

Il volume interno di una colonna di esclusione si può così suddividere:

mm

Vp

mg

mp

Vst

1. volume della fase mobile

che non occupa i pori

(V0)

2. volume della fase stazionaria

a) volume strutturale non disponibile per i soluti (Vst)

b) volume totale dei pori occupati dalla fase mobile (Vp)

Giorgio Bonaga

slide55

VA

Vp

Le 3 molecole: piccola dimensione (mp), media dimensione (mm) e grande dimensione (mg) hanno destini diversi. La mp penetra completamente i pori, la mm li penetra parzialmente e la mg ne viene esclusa.

La domanda è: qual è il volume a disposizione dei soluti che attraversano la colonna ?

È intuitivo che il volume è diverso in funzione della dimensione della molecola:

mp = V0 + Vp

mm = V0 + Vp/x (Vp/x = parte di Vp)

mg = V0

È possibile definire un coefficiente di distribuzione K che rappresenta la frazione di volume dei pori disponibile per le molecole di un determinato soluto A:

K = (da cui VA = K . Vp)

dove VA = volume dei pori accessibile alle molecole del soluto A

Possiamo stabilire il valore di K in funzione della dimensione molecolare dei soluti:

Giorgio Bonaga

slide56

mp K = 1

mg K = 0

mm 0 < K < 1

Il volume totale a disposizione delle molecole dei soluti, corrispondente al volume di ritenzione VR, sarà:

VR = V0 + VA

ovvero : VR = V0 + K . Vp

per: K = 0 VR = V0esclusione totale

K = 1 VR = V0 + Vppermeazione totale

0 > K > 1 V0 < VR < V0 + Vppermeazione parziale

Si può anche affermare che l’intervallo di volume necessario per eluire tutti i soluti è compreso tra V0e V0 + Vp (corrispondente all’intervallo del coefficiente di distribuzione K compreso tra 0 e 1) ed è pertanto necessario che la colonna sia molto efficiente.

In conclusione, maggiore è il valore di K maggiore è la penetrazione e la permanenza delle molecole di soluto nei pori e, dunque, più elevato è il suo tR.

Giorgio Bonaga

slide57

Possiamo diagrammare i pesi molecolari dei soluti in funzione del volume di ritenzione VR, ovvero tracciare una curva di taratura (o di calibrazione):

Riportando su un cromatogramma teorico una miscela di soluti con valori differenti di K si può concludere che il soluto con K = 1 è escluso, il soluto con K = 1 è permeato totalmente e il soluto con K = 0,5 è permeato al 50%.

mol wt

107

esclusione

totale: K=0

106

permeazione

selettiva: 0<K<1

105

intervallo

operativo

di mol wt

104

103

V0

Vp

permeazione

totale: K=1

102

V0 + Vp

101

Giorgio Bonaga

slide58

mol wt

107

esclusione

totale: K=0

106

permeazione

selettiva: 0<K<1

105

intervallo

operativo

di mol wt

104

103

V0

Vp

permeazione

totale: K=1

102

101

QUAL’E’ IL

VALORE DI K ?

K=0

K=0,5

K=1

V0

V0+1/2Vp

V0+Vp

Giorgio Bonaga

slide59

I due asintoti della curva di taratura corrispondono a due limiti: quello della permeazione nulla (o esclusione totale) corrispondente a K = 0 e quello della permeazione totale (o esclusione nulla) corrispondente a K = 1.

È ovvio che il tratto analiticamente utile della curva di taratura (intervallo operativo dei pesi molecolari dei soluti) è quello lineare, cioè quello compreso tra K = 0 e K = 1.

I solventi utilizzati come fase mobile nella cromatografia di esclusione sono costituiti da molecole a basso peso molecolare, con K = 1, cioè con il più elevato tR. Essi, pertanto, eluiscono quando sono già eluiti tutti i soluti. Questa è la principale differenza tra la SEC e le altre tecniche di separazione cromatografica. Il compito del solvente è esclusivamente quello di essere un buon solvente dei soluti che devono essere separati, oltre ad essere inerte verso la fase stazionaria.

L’efficienza di una colonna per cromatografia di esclusione dimensionale dipende da:

a) Lunghezza della colonna

È evidente che l’allungamento della colonna produce un aumento della sua efficienza, ma nel caso della SEC è più efficace connettere 2 colonne differenti (cromatografia bimodale) piuttosto che 1 colonna più lunga.

Giorgio Bonaga

slide60

b) Struttura della fase stazionaria

  • Se la fase stazionaria è costituita da materiale con diametro piccolo dei pori il tratto lineare della curva di taratura si sposta verso il basso e interesserà soluti di piccole dimensioni. Se la fase stazionaria è costituita da materiale con diametro grande dei pori il tratto lineare si sposta verso l’alto e interesserà i soluti di grandi dimensioni.

mol wt

107

106

105

A

104

103

B

102

101

VR (ml)

A: pori più grandi (intervallo operativo per mol wt elevati)

B: pori più piccoli (intervallo operativo per mol wt meno elevati)

Giorgio Bonaga

slide61

Alla maggiore o minore omogeneità della dimensione dei pori, invece, è correlata la pendenza della curva di taratura: l’angolo del tratto lineare è proporzionale alla disomogeneità dei pori. È ovvio che minore è la pendenza del tratto lineare e maggiore è l’efficienza e la selettività della colonna, naturalmente se i soluti hanno dimensioni comprese nel tratto lineare.

mol wt

107

106

105

104

A

B

103

102

101

VR (ml)

A: pori omogenei (alta selettività)

B: pori disomogenei (bassa selettività)

Giorgio Bonaga

slide62

Se prendiamo in considerazione le curve di taratura di fasi stazionarie diverse si può notare che, seppure con andamenti diversi, l’incremento della dimensione dei pori sposta il tratto lineare delle curve di taratura verso l’alto (cioè verso pesi molecolari maggiori), sia con materiale polimerico sia con gel si silice.

700 Å

600 Å

500 Å

107

400 Å

106

300 Å

105

200 Å

104

100 Å

103

102

101

VR (ml)

6 7 8 9 10 11 12 13 14

CURVE DI TARATURA DI POLIMERI

Giorgio Bonaga

slide63

300 Å

1000 Å

107

125 Å

500 Å

106

105

104

103

102

101

VR (ml)

1,6 2,0 2,4 2,8 3,2

CURVE DI TARATURA DI GEL DI SILICE

Un problema concreto è quello della scelta della porosità più idonea alla separazione di due soluti di peso molecolare diverso.

Tracciamo le curve di taratura di tre impaccamenti A, B e C di porosità diversa e individuiamo qual è quello più idoneo a separare il soluto 1 (~ 104) e il soluto 2 (~ 103).

Giorgio Bonaga

slide64

mol wt

107

C

106

B

A

105

soluto 1

104

103

DVA

DVB

DVC

soluto 2

102

101

Vp

V0

VR

Mentre con gli impaccamenti A e C i pesi molecolari sono fuori dal tatto lineare della curva, con l’impaccamento B sono compresi. Inoltre, la differenza dei volumi di ritenzione dell’impaccamento B (DVB) è maggiore di quella A (DVA) e di quella C (DVC) e pertanto la separazione sarà migliore.

Giorgio Bonaga

slide65

Dal punto di vista pratico conviene fare una cromatografia di “screening” con una colonna che ha una curva di taratura a pendenza elevata, cioè una curva il cui tratto lineare comprende un intervallo ampio di pesi molecolari. Individuato l’intervallo reale in cui rientrano i pesi molecolari dei soluti da nalizzare si potrà procedere utilizzando una colonna più selettiva, cioè con una curva di taratura a bassa pendenza del tratto lineare.

Giorgio Bonaga

slide66

2. CROMATOGRAFIA DI ESCLUSIONE BIMODALE

Collegando due colonne impaccate con materiale a differente dimensione dei pori si amplia l’intervallo di pesi molecolari che rientrano nel tratto lineare della curva di taratura.

colonna 2

pori piccoli

colonna 1

pori grandi

Giorgio Bonaga

slide67

Ognuna delle due colonne esercita la sua funzione in un proprio intervallo di pesi molecolari e l’attraversamento dei soluti in una colonna non ha alcuna influenza sull’altra, perché i diversi soluti subiranno esclusione totale o permeazione totale. Normalmente la prima colonna è quella meno selettiva, cioè impaccata con materiale a dimensione dei pori maggiore.

È evidente che se ogni singola colonna consente la separazione di 2 ordini di grandezza di pesi molecolari, l’accoppiamento di due colonne consentirà la separazione di 4 ordini di grandezza di pesi molecolari.

mol wt

107

106

A

105

104

B

103

A

102

101

B

VR (ml)

Giorgio Bonaga

slide68

0 10 min

0 10 20 min

1

1

7

7

3

5

3

5

4

6

6

4

2

2

CROMATOGRAFIA CON 1 COLONNA

CON DIAMETRO DEI PORI = 60 Å

CROMATOGRAFIA CON 2 COLONNE

CON DIAMETRO DEI PORI = 60 Å

1 = polistirene 20.000

2 = polistirene 2.100

3 = diottilftalato 390

4 = dibutilftalato 278

5 = dietilftalato 222

6 = dimetilftalato 194

7 = benzene (solvente) 78

Giorgio Bonaga

slide69

3. FASE STAZIONARIA

  • Le fasi stazionarie nella cromatografia di esclusione dimensionale possono essere costituite da: Materiali rigidi, materiali semirigidi, materiali “soft”.
  • 3.1. MATERIALI RIGIDI
  • Viene utilizzata gel di silice o silice vetrosa in granuli, con diametro compreso tra 5-10 mm e diametro dei pori compreso tra 60-10000 Å.
  • La silice ha le seguenti proprietà:
  • sopporta alte pressioni senza variare di volume;
  • è compatibile con fasi mobili acquose e organiche;
  • è compatibile con una temperatura di esercizio di 60-80°C;
  • è idonea alla separazione di soluti polari;
  • è instabile a pH > 8 perché si scioglie nella fase mobile;
  • può dare interazioni (adsorbimento e scambio ionico) con i soluti.
  • Per eliminare i fenomeni di adsorbimento si può funzionalizzare la silice con TMCS (trimeticlorosilano), ovvero si convertono i gruppi silanolici nei loro trimetilsiliderivati.
  • Per eliminare lo scambio ionico dovuto all’acidità dei gruppi silanolici (pH ≈ 9) si può aggiungere alla fase mobile una sale donatore di anioni e cationi ai siti attivi della silice (ad es. una soluzione 0,1-0,01 M di tetrabutilammoniodiidrogenofosfato).
slide70

3.2. MATERIALI SEMIRIGIDI

Vengono utilizzati copolimeri stirene/divinilbenzene (PS-DVB), ma questi materiali variano il loro volume in funzione della pressione a cui sono sottoposti. La loro porosità può essere modulata variando l’entità della reticolazione, che è direttamente proporzionale alla percentuale di divinilbenzene (dal 2 al 12%, comunemente 8%). Non essendo bagnabile il copolimero non può consentire la Gel PermeationChromatography, la tecnica che utilizza una fase mobile acquosa. I solventi più utilizzati in associazione con questi materiali sono: THF, toluene, cloroformio e decaidronaftalene.

3.3. MATERIALI “SOFT”

Vengono utilizzati polisaccaridi (amido, poliagarosio, ecc.) che però hanno l’inconveniente di subire una notevole riduzione di volume a pressioni elevate. Il loro utilizzo comporta una pressione di esercizio non superiore a 10 atmosfere, ottenuta con pompe peristaltiche.

slide71

4. FASE MOBILE

  • La fase mobile deve possedere alcuni requisiti:
  • buon solvente dei soluti da nalizzare;
  • compatibilità con la fase stazionaria (bagnabilità)
  • inerzia verso la fase stazionaria
  • I “buoni” solventi di una fase mobile impiegata nella SEC devono solvatare fortemente i soluti, in modo da ridurre al massimo il VR.
  • In base al tipo di fase stazionaria e di fase mobile la SEC può essere così classificata:

d+

d-

d+

d-

d+

d-

d+

d+

d-

d-

d+

d-

d+

slide72

5. TEMPERATURA

La separazione dei soluti ad alto peso molecolare, cioè ad elevata viscosità, richiede un incremento di temperatura proprio per ridurre l’eccessiva viscosità della miscela da analizzare.

Nella SEC si opera alla temperatura di 60-80°C, compatibilmente con il solvente utilizzato come fase mobile, perché comunque bisogna operare ad una temperatura inferiore di 30-40°C a quella di ebollizione del solvente.

Il materiale di riempimento più idoneo è la silice, anche perché l’aumento della sua solubilità nella fase mobile all’aumentare della temperatura può essere ovviato predisponendo una precolonna di silice mantenuta alla stessa temperatura d’esercizio. In questo modo la fase mobile si satura di silice nella precolonna, garantendo l’inalterabilità della silice della colonna analitica.

precolonna

silice, 60-80°C

colonna

silice, 60-80°C

slide73

6. IMPIEGHI DELLA SEC

Le sostanze che possono essere separate con la SEC e i relativi intervalli di peso molecolare sono indicati nello schema.

  • composti organici
  • additivi per polimeri
  • plasticizzanti
  • resine epossidiche
  • resine epossidiche
  • resine fenoliche
  • peptidi
  • proteine globulari
  • enzimi

101

102

103

104

105

106

107

mol wt

Giorgio Bonaga

slide74

ESEMPIO

Separazione di proteine del plasma umano.

3

  • fibrinogeno 341.000
  • immunoglobulina 156.000
  • albunina 69.000

2

1

Giorgio Bonaga

slide75

ESEMPIO

Separazione di alchilbenzeni.

5

7

  • n-dodecilbenzene 218
  • n-ottilbenzene 190
  • n-esilbenzene 162
  • n-butilbenzene 134
  • n-propilbenezene 120
  • etilbenzene 106
  • toluene 92
  • benzene (solvente) 78

1

3

6

4

2

8

15 25 35 min

  • Colonna: copolimero S/DVB, pori 60 Å
  • Fase mobile: THF
  • Flusso: 1 ml/min

Giorgio Bonaga

slide76

ALTRE COMATOGRAFIE

E) CROMATOGRAFIA DI AFFINITA’

(Affinity Chromatography = AC)

È utilizzata per isolare composti biologicamente e/o chimicamente nobili, di costo elevato, il cui recupero è economicamente vantaggioso. È una tecnica cromatografica molto utilizzata nella separazione degli enzimi, perché sfrutta la specificità delle interazioni enzima/substrato.

La colonna viene preparata con materiale fisicamente e chimicamente inerte (matrix), attivato con degli spaziatori flessibili (spacer arm), sui quali vengono immobilizzati dei ligandi (ligand), cioè dei siti attivi verso un enzima. Gli spaziatori hanno la funzione di evitare l’impedimento sterico tra i siti attivi e le molecole di enzima.

ligand

matrix

(agarosio)

spacer arm

(Br-CN)

Giorgio Bonaga

slide77

Facendo eluire una miscela di enzimi, soltanto quello in grado di interagire (affinità) con i ligandi viene trattenuto, mentre gli altri eluiscono molto rapidamente. In un secondo tempo si fa fluire una fase mobile in grado di dissociare il complesso enzima/substrato, in genere variando il pH o la forza ionica della fase mobile.

A+B

C

C

AFFINITA’

A B

Giorgio Bonaga

slide78

F) CROMATOGRAFIA LIQUIDA CHIRALE

  • (Chiral Liquid Chromatography = CLC)
  • Ha lo scopo di separare le miscele di enantiomeri (R e S), cioè isomeri che hanno le stesse proprietà chimiche e fisiche, ma diversa attività ottica (antipodi ottici). La cromatografia liquida chirale si può realizzare in due modi:
  • 1. FASE STAZIONARIA CHIRALE
  • La fase stazionaria di silice viene funzionalizzata con gruppi contenenti centri chirali che determinano una enantioselettività dovuta alla formazione di addotti diasteroisomerici non permanenti. L’enantoseparazione avviene se i due enantiomeri differiscono nel numero di punti di attacco al centro chirale.
  • Le interazioni temporanee sono:
  • legami a idrogeno;
  • interazioni dipolo-dipolo;
  • interazioni di orbitali (p-p o d-metalli).

Giorgio Bonaga

slide79

Le tre interazioni che governano la stereoselettività sono note come “regola dei tre punti di Dalgliesh”.

Si ottiene la separazione se uno dei due enantiomeri è ritenuto dalle tre interazioni e l’altro soltanto da due.

ESEMPIO

Per ottenere la separazione di una miscela di enantiomeri R e S di alcuni amminoacidi (valina, alanina, treonina) si funzionalizza una fase stazionaria di silice con:

(S)-N-(1-feniletil)-urea

Giorgio Bonaga

slide80

Gli enantiomeri R eluiscono prima perché formano soltanto 2 interazioni temporanee con i centri chirali S, mentre gli enantiomeri S ne realizzano 3.

alanina

R

S

valina

R

S

treonina

R

S

0 4 8 12 16 min

Giorgio Bonaga

slide81

2. FASE MOBILE CHIRALE

Alla fase mobile viene aggiunto un componente chirale, in grado di interagire (per complessazione, addizione, condensazione) in modo diverso con i due enantiomeri. In questo caso l’enantiomero affine al componente chirale della fase mobile eluisce per primo. Questo secondo tipo di cromatografia liquida chirale è poco diffuso.

Giorgio Bonaga

slide82

G) CROMATOGRAFIA CON SCAMBIO DI LEGANTE

(Ligand Exchange Chromatography = LEC)

È una cromatografia di scambio cationico che utilizza un copolimero (comunemente stirene/divinilbenzene) funzionalizzato con gruppi –SO3-, ma in più la fase stazionaria viene caricata con un controione metallico (ad es. Fe+++) capace di formare complessi con le sostanze da separare. Lo ione metallico non deve saturare tutti i siti attivi del copolimero, ma maggiore è il numero dei siti caricati con il controione maggiore è la capacità della colonna. È anche opportuno che la concentrazione dei soluti da separare non sia tanto elevata da determinare la rimozione del controione dal silicone. Il soluto è trattenuto tanto più a lungo dalla fase stazionaria quanto maggiore è la stabilità del complesso ione/soluto (con un conseguente aumento del suo tR), secondo l’equilibrio:

Copolimero-SO3- Fe+++ + HO-R Copolimero-SO3- Fe+++-O-R + H+

Dopo la formazione dei complessi Fe+++/soluti, si impiega con una soluzione tampone a pH decrescente per avere l’eluizione selettiva dei soluti, secondo un ordine che dipende dalla stabilità del complesso ione /soluto e dalla basicità del soluto.

Giorgio Bonaga

slide83

a) A PARITA’ DI STABILITA’ DEI COMPLESSI IONE/SOLUTO: viene eluito prima il soluto più basico;

b) A PARITA’ DI BASICITA’ DEI SOLUTI: viene eluito prima il soluto che forma il complesso ione/soluto meno stabile.

ESEMPIO

Separazione di fenoli monosostituiti.

0 100 200 volume fase mobile

6 5 4 pH fase mobile

Giorgio Bonaga

slide84

H) CROMATOGRAFIA A FLUIDO SUPERCRITICO

(Supercritical Fluid Chromatography = SFC)

Rispetto le altre LC, la cromatografia a fluido supercritico è più versatile, economicamente più vantaggiosa, di facile esecuzione, con una risoluzione migliore, non impiega solventi organici, comporta tempi di analisi più rapidi.

1. TEORIA GENERALE DELLA SFC

Un fluido supercritico può essere definito dal diagramma di fase di una sostanza pura, in cui sono indicate le regioni corrispondenti allo stato solido, liquido e gassoso.

regione

del fluido

supercritico

SOLIDO

LIQUIDO

pressione

critica

punto

triplo

.

VAPORE

temperatura critica

Giorgio Bonaga

slide85

Una sostanza può esistere in fase solida, liquida e gassosa in diverse combinazioni di temperatura e pressione. Per ogni sostanza, però, c’è una temperatura (temperatura critica) al di sopra della quale essa non può esistere allo stato liquido, indipendentemente dalla pressione a cui è sottoposta e c’è una pressione (pressione critica) al di sopra della quale essa non può esistere allo stato gassoso, indipendentemente dalla temperatura a cui è sottoposta.

A questo punto il liquido e il vapore hanno la stessa densità e il fluido non può essere liquefatto per incremento della pressione. Sopra questo punto non avviene più nessun cambiamento di fase e la sostanza è un fluido supercritico.

Giorgio Bonaga

slide86

La SFC è una tecnica cromatografica intermedia tra la GC e la LC nella quale la fase mobile è un fluido ottenuto per riscaldamento al di sopra della sua temperatura critica e compresso al di sopra della sua pressione critica. C’è una transizione continua da liquido a fluido supercritico per incremento della temperatura a pressione costante o da gas a fluido supercritico per incremento della pressione a temperatura costante.

I fluidi supercritici hanno proprietà, intermedie tra quelle dello stato gassoso e dello stato liquido, proprietà che sono particolarmente utili nella cromatografica. Per la loro densità elevata sono in grado di dissolvere molecole ad alto peso molecolare, non volatili, termolabili, ma hanno anche un grande potere solvatante. Per il loro coefficiente di diffusione elevato consentono di usare colonne lunghe e di ridurre i tempi di analisi. Per la loro viscosità bassa riducono i fenomeni di caduta di pressione in colonna.

Giorgio Bonaga

slide87

2. FASE MOBILE

Nonostante siano disponibili numerosi fluidi, la SFC utilizza comunemente l’anidride carbonica e, a volte, l’acqua.

a) CO2

Non è infiammabile, non è tossica, è ecocompatibile, ha una temperatura critica bassa e una pressione critica modesta, è miscibile con molti solventi organici e facilmente recuperabile alla fine del processo. Le molecole di CO2, piccole e lineari, diffondono velocemente.

b) H2O

Ha temperatura critica e pressione critica elevate a causa della sua notevole polarità. In condizioni supercritiche l’acqua cambia, da solvente di sole specie ioniche a solvente di paraffine, sostanze aromatiche, sali.

3. PRESSIONE

Il potere solvatante di un fluido supercritico è proporzionale alla sua densità e la densità aumenta all’aumentare della pressione. La programmazione della pressione nella SFC corrisponde alla programmazione della temperatura nella GC e alla eluizione a gradiente nella HPLC.

Giorgio Bonaga

slide88

4. STRUMENTAZIONE SFC

  • È molto simile a quella HPLC, perché le temperature e le pressioni richieste per produrre il fluido supercritico si ottengono anche con uno strumento HPLC. Ci sono due differenze sostanziali:
  • 1) forno termostatato
  • 2) restrittore
  • a) POMPE
  • colonne impaccate: pompe reciprocanti
  • colonne capillari: pompe a siringa
  • b) INIETTORI
  • colonne impaccate: tradizionali valvole di iniezione HPLC per grandi volumi
  • colonne capillari: valvole pneumatiche per piccoli volumi
  • c) FORNO
  • È necessario un forno termostatato con controllo accurato delle temperature, molto simile a quello della GC.
  • d) COLONNE
  • Nella SFC il notevole potere solvatante della fase mobile rende importante e delicata la scelta della fase stazionaria.
  • colonne impaccate: acciaio inox (3-25 cm) di allumina, silice, polistirene e altre fasi insolubili nel fluido supercritico (diametro: 3-10 mm), anche legate (silice-C18, ecc.)
  • colonne capillari: silice fusa (1-35 m), tipo WCOT (f.t.: 0,1-3,0 mm)

Giorgio Bonaga

slide89

e) RESTRITTORE (back-pressure device)

È un dispositivo, collocato tra l’estremità finale della colonna e il detector, che serve a mantenere la pressione desiderata nella colonna, mediante un diagramma di pressione variabile.

f) DETECTOR

La SFC è compatibile sia con i detector della HPLC e della GC (RI, PD, UV-VIS, LSD, FID, MS).

La scelta del detector dipende da: composizione della fase mobile, velocità di flusso della fase mobile, tipo di colonna, abilità del detector di garantire le alte pressioni necessarie nella SFC.

g) FLUIDI MODIFICATORI

La CO2 non è un ottimo solvente per soluti ad alto peso molecolare, polari o ionici. Questo limite può essere superato per aggiunta di piccole quantità di un secondo fluido, completamente miscibile con la CO2 (alcol, eteri ciclici, acetonitrile, acqua, ecc), detto fluido modificatore. La sua funzione è di innalzare il potere solvatante della CO2, ma anche di incrementare la selettività (a) e la efficienza (HETP) della separazione attraverso la neutralizzazione di parte dei siti attivi della fase stazionaria.

Giorgio Bonaga

slide90

0 10 20 30 40 50 min

0 24 48 72 96 120 min

Giorgio Bonaga

GC

80 temperatura (°C) 250

SFC

0,225 densità (g/ml) 0,70

slide91

ULTRA PERFORMANCE

LIQUID CHROMATOGRAPHY (UPLC)

È basata su una nuova fase stazionaria, con particelle di diametro inferiore a 2 mm, che garantisce efficienza, risoluzione e sensibilità analitica oltre ad una riduzione dei tempi di analisi di quasi un fattore 10. La fase stazionaria è costituita da particelle, a fase inversa da 1,7 mm di tetraetossisilossano (TEOS) successivamente polimerizzato e derivatizzato con C18 (ottadecilsilil-), resistenti alle elevate pressioni di esercizio (15000 psi, pari a oltre 1000 atm). Le caratteristiche di questa fase consentono un ottimale interfacciamento della UPLC con la MS.

Giorgio Bonaga

slide92

HPLC TRADIZIONALE, FAST HPLC, UPLC

10 mm (1970)

30

5 mm (1980)

25

HPLC

20

15

3 mm (2000)

HETP (mm)

FAST HPLC

10

1,7 mm (2004)

5

UPLC

0

0 1 2 3 4 5 6

v (mm/sec)

Giorgio Bonaga

slide93

EFFETTI DELL’HETP SULL’EFFICIENZA E SUL TEMPO

HPLC

mV

  • flusso: 1,0 ml/min
  • colonna: 4,6 mm I.D. x 150 mm
  • fase stazionaria: C18 (5,0 mm)
  • fase mobile: H2O/CH3CN (50/50)
  • lunghezza d’onda: 254 nm
  • campione (20 ml):
  • 1. uracile
  • 2. alcol benzilico
  • 3. benzene
  • 4. toluene
  • 5. alcol etilico

1

300

200

100

rrr0 - 25

18 minuti

2

3

4

5

0 2 4 6 8 10 18

t (min)

UPLC

mV

  • flusso: 0,6 ml/min
  • colonna: 2,1 mm I.D. x 50 mm
  • fase stazionaria: C18 (1,8 mm)
  • fase mobile: H2O/CH3CN (50/50)
  • lunghezza d’onda: 254 nm
  • campione (1 ml):
  • 1. uracile
  • 2. alcol benzilico
  • 3. benzene
  • 4. toluene
  • 5. alcol etilico

1

2

300

200

100

rrr0 - 25

1,8 minuti

3

4

5

0 2 4 6 8 10 12

t (min)

Giorgio Bonaga

slide94

Si

C

O

H

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

4 +

bis (trietossisililetano)

(BTEE)

tetraetossisilano

(TEOS)

polietossisilano

(BPEOS)

Giorgio Bonaga

slide95

particelle capello umano particelle

da 5 mm 60 mm da 1,7 mm

Giorgio Bonaga

slide96

1. LSC

2. LLC

3. IEC

4. SEC

RFC

NPC

IEC

SIC

GFC

GPC

  • lunghezza colonna
  • tipo di fase stazionaria
  • dimensione delle particelle
  • diametro dei pori
  • composizione fase mobile
  • forza dell’eluente
  • indice di polarità eluente
  • viscosità fase mobile

STRATEGIA HPLC

CAMPIONAMENTO

SCELTA DEL METODO

CROMATOGRAFICO

SCELTA DELLA

COLONNA

N

a

SCELTA DELLA

FASE MOBILE

k’

  • pressione
  • temperatura
  • eluizione isocratica o a gradiente
  • column switching

SCELTA DELLE

CONDIZIONI

Giorgio Bonaga

slide97

COLUMN SWITCHING

È un sistema costituito da due colonne di lunghezza diversa, ma riempite con lo stesso materiale d’impaccamento, collegate tra loro con una valvola a 3 vie. Agendo sulla valvola si può fare in modo che una parte della miscela eluisca in entrambe le colonne (la parte i cui soluti hanno tR non elevati) e una parte eluisca soltanto nella prima colonna (quella i cui soluti hanno tR molto elevati) perché “deviata” dalla valvola direttamente sul detector.

valvola

a 3 vie

colonna corta

colonna lunga

detector

Giorgio Bonaga

slide98

Un’alternativa è l’impiego di due colonne di lunghezza uguale, ma a diverso grado di funzionalizzazione della silice con catene C18 (RPC). La colonna meno funzionalizzata trattiene meno i soluti a tR elevati, che verranno deviati dalla valvola prima di entrare nella seconda colonna direttamente sul detector.

valvola

a 3 vie

colonna a bassa capacità

colonna ad elevata capacità

detector

Giorgio Bonaga

slide99

1+2+3+4

5

8

6

7

1

3

8

2

6

4

5

7

colonna 1: 5,0 cm

1

0 15 30 min

2

3

colonna 2: 15,0 cm

4

5

8

6

7

colonna 1 + colonna 2

column switching

Giorgio Bonaga

slide100

DERIVATIZZAZIONI IN LC

  • Il limite di rilevabilità di alcuni soluti può essere abbassato con reazioni di derivatizzazione che vanno scelte in relazione alla natura dei soluti e al tipo di rivelatore che è più opportuno utilizzare.
  • Le reazioni possono essere fatte in due momenti diversi del processo cromatografico:
  • a) POST-COLUMN
  • Tra la colonna e il detector si inserisce un tubo immerso in un bagno termostatico ed una pompa peristaltica che miscela i soluti già separati dalla colonna analitica con i reagenti necessari alla derivatizzazione.
  • VANTAGGI
  • il campione non richiede preparazione e manipolazioni;
  • la reazione può essere automatizzata a vantaggio della riproducibilità;
  • non si formano artefatti perché i reagenti non attraversano la colonna analitica.
  • SVANTAGGI
  • è richiesta una apparecchiatura supplementare (bagno termostatico, pompa, ecc.);
  • è compatibile soltanto con reazioni molto veloci (circa 30-40”) perché tempi maggiori produrrebbero un allargamento dei picchi;
  • il solvente di reazione deve essere compatibile con la fase mobile;
  • un eccesso di derivatizzazione produrre un background che disturba la misura dei segnali dei soluti.

Giorgio Bonaga

slide101

b) PRE-COLUMN

  • Prima dell’iniezione nella colonna analitica la miscela da separare viene sottoposta alla reazione di derivatizzazione.
  • VANTAGGI
  • non ci sono incompatibilità tra solvente di reazione e fase mobile;
  • la velocità di reazione non è un fattore limitante;
  • è richiesto il “clean up” (filtrazione, estrazione, precipitazione) del campione per evitare la formazione di artefatti, pertanto la separazione viene fatta su un campione obbligatoriamente “pulito”;
  • non è richiesta una apparecchiatura supplementare, dal momento che è sufficiente una provetta con tappo a tenuta in un termostato;
  • SVANTAGGI
  • il campione reale che viene iniettato nella colonna analitica può essere complesso per la presenza di solventi di reazione (ad esempio l’acetone, che assorbe nell’UV), catalizzatori, tamponi, ecc.;
  • è necessario l’uso di uno standard interno quando la reazione di derivatizzazione non è quantitativa;
  • la resa della reazione di derivatizzazione è spesso variabile, a spese della riproducibilità;
  • molte volte i composti prodotti dalla derivatizzazione sono più difficili da separare dei loro precursori, per effetto di una riduzione delle differenze dei valori dei k’ di derivati che hanno nella molecola lo stesso gruppo funzionale introdotto.

Giorgio Bonaga

slide102

In generale nella LC si usa prevalentemente la derivatizzazione pre-column, più raramente quella post-comumn (come nel caso dell’indicatore metallocromico nella IEC), abitualmente per rendere i soluti da separare capaci di assorbire nell’UV-VIS o di emettere radiazioni di fluorescenza.

  • Le principali reazioni di derivatizzazione riguardano:
  • ACIDI
  • AMMINE
  • COMPOSTI CARBONILICI
  • ZUCCHERI

Giorgio Bonaga

slide103

1. DERIVATIZZAZIONE DI ACIDI

1. 2. 3.

K+

18-crown-6

Giorgio Bonaga

slide104

acetone

bromuro di fenacile

acido tartarico

acido malico

acido lattico

acido gliossilico

acido succinico

acido acetico

acido citrico

0 5 10 15 min

Cromatogramma di acidi carbossilici di un vino “Dolcetto”

derivatizzati con bromuro di fenacile

Giorgio Bonaga

slide105

2. DERIVATIZZAZIONE DI AMMINE

1. 2. 3. 4. 5.

Giorgio Bonaga

slide106

0 2 4 6 8 10 min

CH3CN (75%)

CH3CN (40%)

  • Cromatogramma di dansil-derivati di ammine alifatiche
  • FASE STAZIONARIA: silice-C18 (porosa) 10 mm
  • FASE MOBILE: H2O/CH3CN con eluizione a gradiente da 40% a 75%

Giorgio Bonaga

slide107

3. DERVATIZZAZIONE DI COMPOSTI CARBONILICI E ZUCCHERI

1. 2.

Negli zuccheri la danisil-idrazina produce un aumento della sensibilità del RID di un fattore102, inoltre la minor polarità dei dansil-derivati consente la cromatografia a fase inversa.

Giorgio Bonaga

slide108

0 8 16 24 min

80

eccitazione emissione

60

40

20

300 400 500 600

Cromatogramma di dansil-idrazoni

di steroidi

Spettri di eccitazione e di emissione

di fluorescenza dei dansil-derivati

Giorgio Bonaga
