轴测投影图

轴测投影图. 第一节 轴测投影图的基本概念. 轴测投影图. 形体的轴测图 : 是用平行投影法将形体向某个投影面投射得到的单面投影. 轴测投影图. 一 . 多面正投影图与轴测图的比较. 多面正投影图绘制图样．它可以较完整地确切地表达出零件各部分的形状，且作图方便，但这种图样直观性差； 轴测图能同时反映形体长、宽、高三个方向的形状，具有立体感强，形象直观的优点，但不能确切地表达零件原来的形状与大小．且作图较复杂，因而轴测图在工程上一般仅用作辅助图样。. P. Z. S. Z 1. S 0. O. X. Y. O 1. X 1. Y 1. 轴测投影图.

petronella-meris
Download Presentation

轴测投影图

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

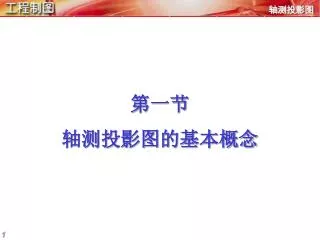

  1. 轴测投影图 第一节 轴测投影图的基本概念

  2. 轴测投影图 形体的轴测图: 是用平行投影法将形体向某个投影面投射得到的单面投影

  3. 轴测投影图 一.多面正投影图与轴测图的比较 多面正投影图绘制图样．它可以较完整地确切地表达出零件各部分的形状，且作图方便，但这种图样直观性差； 轴测图能同时反映形体长、宽、高三个方向的形状，具有立体感强，形象直观的优点，但不能确切地表达零件原来的形状与大小．且作图较复杂，因而轴测图在工程上一般仅用作辅助图样。

  4. P Z S Z1 S0 O X Y O1 X1 Y1 轴测投影图 二. 轴测投影的形成 1.斜轴测投影图 投射方向S与轴测投影面P倾斜，为了便于作图，通常取平行于XOZ坐标面，这样所得的投影图称为斜轴测投影图。 正投影图 斜轴测投影图

  5. P Z1 Z S O1 O X1 X Y1 Y 轴测投影图 二. 轴测投影的形成 2.正轴测投影图 投射方向S与轴测投影面P垂直，将物体放斜．使物体上的三个坐标面和P面都斜交．这样所得的投影图称为正轴测投影图。 正轴测投影图

  6. 轴测投影图 三.轴测轴、轴间角和轴向伸缩系数 1、坐标轴 OX、OY、OZ的轴测投影O1X1、O 1Y 1、O1Z1，称为轴测轴。 2、轴间角 轴测轴之间的夹角∠X1O1Y1∠X1O1Z1∠Y1O1Z1，称为轴间角。 3、轴测轴 O1X1、O1Y1、O1Z1上的线段与坐标轴OX、OY、OZ上的对应线段的长度比p、q、r，分别称为X1、Y1、Z1轴的轴向伸缩系数。

  7. P Z1 Z C1 C O1 A1 B1 O B A1 X1 Y1 X Y 轴测投影图 三.轴测轴、轴间角和轴向伸缩系数

  8. 正等轴测图（简称正等测） 斜二轴测图（简称斜二测） 投影线方向 投影线与轴测投影面垂直 投影线与轴测投影面倾斜 轴向伸缩系数 p1=q1=r1=0.82 p1=q1=1 q1=0.5 简化轴向伸缩系数 p=q=r=1 特 性 90° 135° 120° 120° 轴间角 135° 120° L L 边长为L的正 方形的轴测图 0.82L 0.5L L 0.82L L 0.82L L 按简化轴向伸缩系数画 按轴向伸缩系数画 轴测投影图 三.轴测轴、轴间角和轴向伸缩系数 无

  9. 轴测投影图 第二节 正等轴测图

  10. 轴测投影图 正等轴测图的画法 坐标法画平面立体

  11. 轴测投影图 正等轴测图的画法 四心圆法 平行于H面的圆的正等测图

  12. 轴测投影图 正等轴测图的画法 平行于坐标面的圆的正等测

  13. 轴测投影图 正等轴测图的画法 圆角(1/4)的正等测画法

  14. 轴测投影图 正等轴测图的画法 例题（切割法）

  15. 轴测投影图 正等轴测图的画法 例题

  16. 轴测投影图 正等轴测图的画法 例题

  17. 轴测投影图 本小节结束
