1. QUICK-KOREA 발명특허등록 발명진흥회 우수발명품 선정 삼성/LG무연납 대응 인두기 지정 www.lead-free.co.kr

2. TABLE OF CONTENTS • 1 인증현황 발명 특허 등록(고주파 발열 디지털 제어 인두부분) • 의장특허 등록(고주파 납땜인두기 전원용 변압기부분) • 전기용품 안전인증 • CE 인증 • 정전기 방전(ESD)시험 성적서 • 발명 진흥회 우수 발명품 선정 • 2 제품소개 QK704D (70W ) • QK704DH (90W) • QK704DHP (150W) • QK704DHP+(180W) • 3 고주파 인두기의 원리 퀵 코리아고주파 인두기의 원리 타사 인두기와의 기술적 ,구조적 원리 비교. • 납땜 시험 자료고주파 인두기와 세라믹 인두기 • 퀵 코리아 고주파 인두기와 외산 고주파 인두기 • 5 유지 비용 비교 유지 비용 비교 • 6 A/S 보증 A/S 보증 • 7 회사 소개 회사 소개

3. 인증현황 CE인증 발명특허 의장특허 전기안전 인증

4. 인증현황 퀵코리아 고주파 인두기 ESD 시험 성적서

5. 제품소개 QK704D (70W 고주파 인두기)

6. 제품소개 QK704DH(90W 고주파 인두기)

7. 제품소개 고열량에 적합한 트랜스포머의 교체와 고열량 전용 인두팁을 탑재. 납땜 면적이 큰 작업 열 손실이 많은 작업등에 최적의 납땜 환경을 제공합니다. QK704DHP (150W 고주파 인두기) • 그라운드 및 실드처리 많은 기판의 납땜작업. • 통신관련 PCB 및 각종 대형 PCB. • 반복적 납땜으로 열 손실이 많은 작업. • 고온 납 사용 및 특수 PCB의 납땜 작업. • 그 외 일반 인두기로 납땜 작업이 힘든 상황. • 퀵코리아의 고열량 고주파 인두기는 무연납의 • 작업 환경에도 탁월한 납땜 성능을 발휘합니다.

8. 제품소개 고열량에 적합한 트랜스포머의 교체와 고열량 전용 인두팁을 탑재. 납땜 면적이 큰 작업 열 손실이 많은 작업등에 최적의 납땜 환경을 제공합니다. QK704DHP+ (180W 고주파 인두기) • 그라운드 및 실드처리 많은 기판의 납땜작업. • 통신관련 PCB 및 각종 대형 PCB. • 반복적 납땜으로 열 손실이 많은 작업. • 고온 납 사용 및 특수 PCB의 납땜 작업. • 그 외 일반 인두기로 납땜 작업이 힘든 상황. • 퀵코리아의 고열량 고주파 인두기는 무연납의 • 작업 환경에도 탁월한 납땜 성능을 발휘합니다.

9. 퀵코리아 고주파인두기의 원리

10. 퀵코리아 고주파인두기의 원리 고주파인두 본체(제어부)에서 400KHZ 고주파 교류전류를 (내고온선)테두리에 인가한다. 내고온선에 인가된 전류는 오른나사의 법칙에의해 가열심 중심으로 자기장이 유도된다. 유도된 교류자기장은 와상전류(맴돌이전류)로 발생된다.

11. 퀵코리아 고주파인두기의 원리 주울의 법칙에 의해 (인두 팁) 꼭지 표면의 고주파 교류 와상전류(맴돌이전류)는 주울열로 발생, 인두 팁 끝 부분으로 열이 집중 됩니다.유도전류는 물체의 표면 주위로는 강하게 흐르며, 물체의 내부로는 약하게 흐르려는 특징이 있습니다. 이러한 원리로서 인두 팁 표면에 열량을 집중시켜 최적의 열을 공급 무연납에 적합한 납땜을 가능하게 합니다. (외부지지관)에 접지선을 두어 인두 팁에 정전기가 모이는 것을 막아주어,전자 부품 손상을 미연에 방지한다. 인두 팁 안에 최대한 (12:Hole)을 깊이 제작,(온도 감지 센서)를 팁의 최 외각까지 위치하여,인두 팁의 온도를 실시간으로 감지,조절한다. 퀵코리아 고주파 인두기의 온도 보상기술은 국내 발명특허를 보유 한 무연납 대응 납땜 인두의 최신의 기술입니다.

12. 퀵코리아 인두기와 타사 인두기의 비교 * 퀵코리아 고주파 인두기 구조적 차이 퀵 코리아 고주파 인두기의 히타는, 자체 발열하는 세라믹 인두기의 히타와는 달리 히타 자체가 발열을 하여 열을 팁으로 전달하는 방식이 아닙니다.퀵 코리아 고주파 인두기의 히타는 인두 팁에서 열이 발생 될 수 있도록, 열을 인두 팁까지 유도,전달 하는 중간 매개체로써 와전류손에의한 주울열의 특성을 활용한 최신 기술의 인두기입니다.

13. 퀵코리아 인두기와 타사 인두기의 비교 * 외산 고주파 인두기 구조적 차이 외산 고주파 인두기의 히타는 표피효과를 통한 저항열의 발생을 이용한 히터 내장형으로 구성되어진 인두기입니다.

14. 퀵코리아 인두기와 타사 인두기의 비교 * 세라믹 인두기 구조적 차이 세라믹 인두기는 자체 발열하는 히타의 열이 인두 팁으로 전달되는 구조의 인두기 입니다.

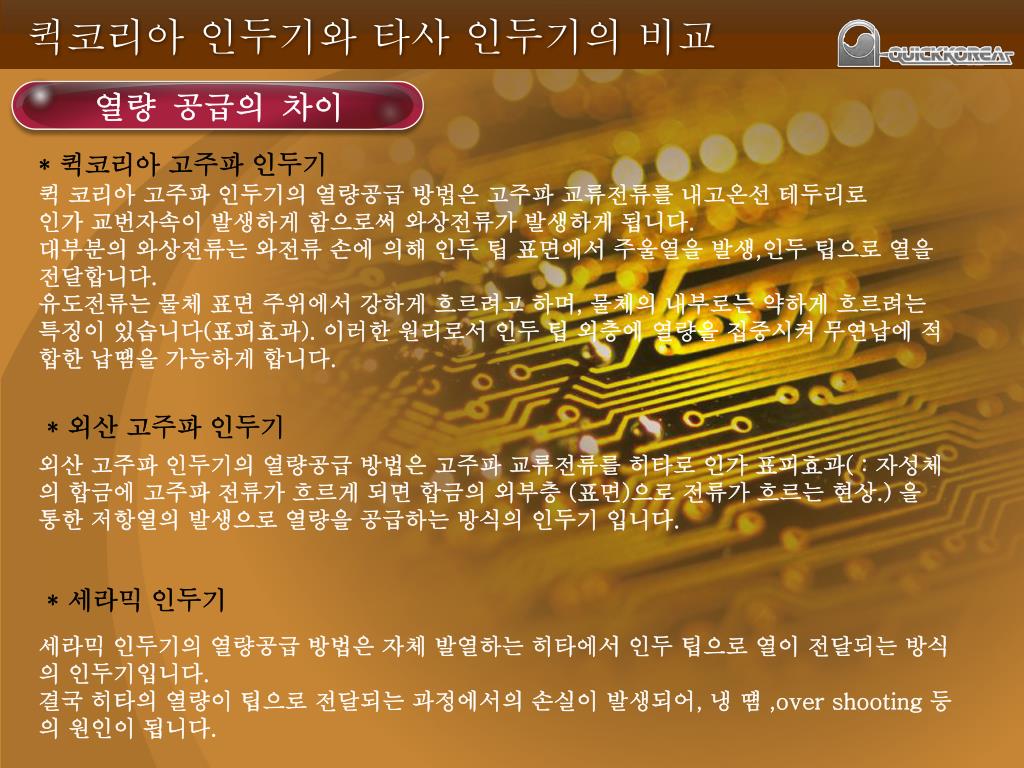

15. 퀵코리아 인두기와 타사 인두기의 비교 * 퀵코리아 고주파 인두기 열량 공급의 차이 퀵 코리아 고주파 인두기의 열량공급 방법은 고주파 교류전류를 내고온선 테두리로인가 교번자속이 발생하게 함으로써 와상전류가 발생하게 됩니다.대부분의 와상전류는 와전류 손에 의해 인두 팁 표면에서 주울열을 발생,인두 팁으로 열을 전달합니다. 유도전류는 물체 표면 주위에서 강하게 흐르려고 하며, 물체의 내부로는 약하게 흐르려는 특징이 있습니다(표피효과). 이러한 원리로서 인두 팁 외층에 열량을 집중시켜 무연납에 적합한 납땜을 가능하게 합니다. * 외산 고주파 인두기 외산 고주파 인두기의 열량공급 방법은 고주파 교류전류를 히타로 인가 표피효과( : 자성체의 합금에 고주파 전류가 흐르게 되면 합금의 외부층 (표면)으로 전류가 흐르는 현상.) 을 통한 저항열의 발생으로 열량을 공급하는 방식의 인두기 입니다. * 세라믹 인두기 세라믹 인두기의 열량공급 방법은 자체 발열하는 히타에서 인두 팁으로 열이 전달되는 방식의 인두기입니다.결국 히타의 열량이 팁으로 전달되는 과정에서의 손실이 발생되어, 냉 떔 ,over shooting 등의 원인이 됩니다.

16. 퀵코리아 인두기와 타사 인두기의 비교 * 퀵코리아 고주파 인두기 온도 보상의 차이 퀵 코리아 고주파 인두기의 온도 보상 방법은 본체에서 이어지는 온도감지 센서를 인두 팁의 최 외각 까지 위치 시켜, 온도 감지 보상의 최적의 효과를 얻을 수가 있습니다. * 외산 고주파 인두기 외산 고주파 인두기의 온도 보상 방법은 큐리 재질로 제작된 인두 팁에서 임의의 큐리 온도 이상 발생시,자성을 잃게 되고,표피효과도 사라집니다.결국 저항열도 감소하게 되어 임의의 큐리 온도를 유지하게 됩니다.한정된 큐리 온도로 온도의 가변이 불가능한 치명적인 약점으로, 결국 필요 온도에 따른 각각의 온도에 맞는 히터를 구매해야만 하는 이중 부담을 갖고 있습니다. * 세라믹 인두기 세라믹 인두기의 온도 보상 방법은 히타 내부의 온도 감지센서로 온도를 감지 하는 구조로 실제 인두 팁의 온도를 감지하는 것이 아니라 히타의 온도를 감지하기 때문에 팁의 온도를 정확하게 유지하는 것은 거의 불가능합니다. 히터 내부의 센서와 인두 팁간의 거리에서 오는 차이로,보상시간이 느리고 냉땜과,over shooting의 원인이 되기도 합니다.

17. 퀵코리아 인두기와 타사 인두기의 비교 * 퀵코리아 고주파 인두기 생산관리와 경제성의 차이 • 경제성: • 인두 팁의 OEM 생산으로 가격이 저렴.- Spare Part 의 분리로( 팁, 온도 감지 센서, 고주파 유도 가열심) 저렴한 유지 • 비용. (고장 발생시 단품 교체 가능)- 인두 팁의 월 정액 판매로 인두 팁 • 소모에 대한 비용 감소.(단 인두 팁 • 월 정액 판매 계약자에 한함.)- 퀵 코리아 고주파 인두 전 제품에 • 대하여 본체 기준 3년, 인두 핸들 • 기준 1년의 A/S 보증. • 생산관리: • 고주파 유도 가열 방식으로,냉땜 방지, • 플럭스의 튐 현상 저하.- 작업 환경 변화에 따른 온도의 가변이 • 자유로워 최적의 작업 환경을 유지.- 60가지 이상의 고주파 인두 팁을 보유 • 작업 환경에 따른 다양한 팁의 적용.- 인두 팁 과 핸들간의 간격이 적어,작업자 • 의 피로도 감소,정밀 작업에 적합. * 외산 고주파 인두기 • 생산관리: • 고주파 유도 가열 방식으로,냉땜 방지 • ,플럭스의 튐 현상 저하.- 큐리 효과를 통한 온도 제어 방법으 • 로 온도의 가변이 불가,사용 범위 협소 • 경제성: • 인두 팁과 히터가 일체형으로 유지비용의 • 부담이 큼.- Spare Part 자체가 일체형으로(팁,히타,센서) 어떤 불량이든지 전체를 교체해야 하는 부담을 안고 있음. (소모품에 대한 고가의 유지비용으로 양산라인에는 부적합.)

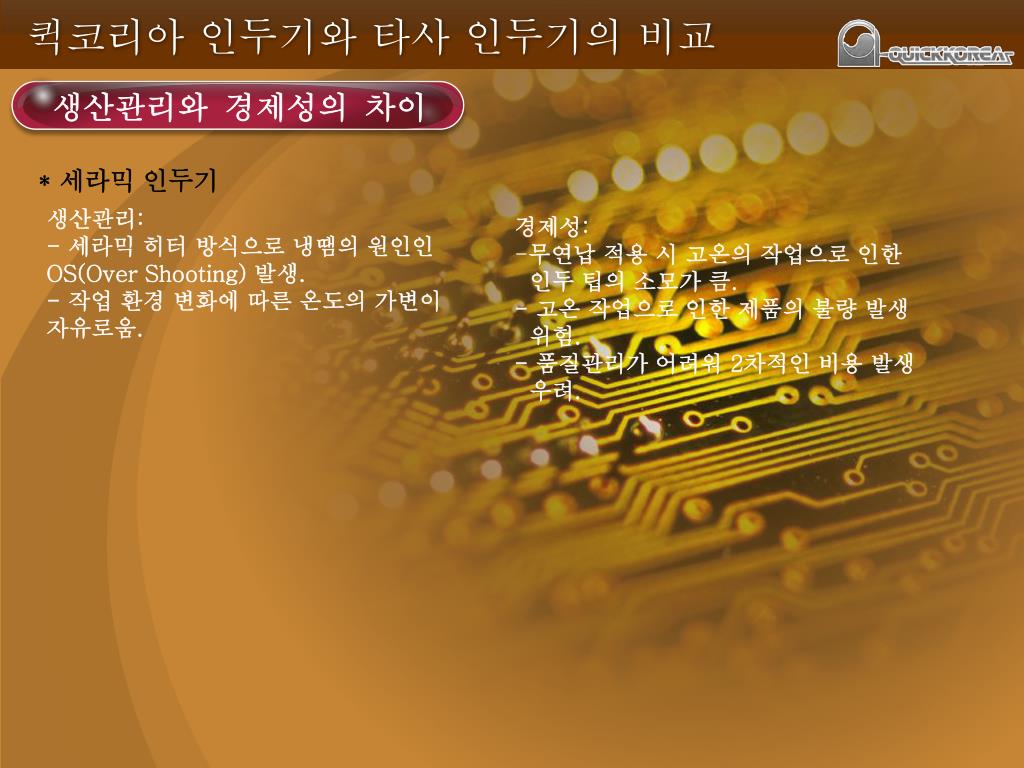

18. 퀵코리아 인두기와 타사 인두기의 비교 생산관리와 경제성의 차이 * 세라믹 인두기 생산관리: - 세라믹 히터 방식으로 냉땜의 원인인 OS(Over Shooting) 발생.- 작업 환경 변화에 따른 온도의 가변이 자유로움. • 경제성: • 무연납 적용 시 고온의 작업으로 인한 • 인두 팁의 소모가 큼.- 고온 작업으로 인한 제품의 불량 발생 • 위험.- 품질관리가 어려워 2차적인 비용 발생 • 우려.

19. 모델 QUICK KOREA 704D 온도 조절형 세라믹 인두 PCB COPPER PLATE COPPER PLATE Soldering Point 1.6  5mm 1.6  5mm 사용 납 무연 납 (3.5%) 무연 납 (3.5%) TIP 2.4D 2.4D 세팅 온도 370(온도측정기로 측정) 370(온도측정기로 측정) 납땜 시험 조건 온도 프로파일러 센서 최 외각 고정, 9초 동안 납땜 후 1초 휴식 후 온도 체크. 결과 1point 2point 3point 4point 1point 2point 3point 4point 412 347 393 338 퀵코리아 고주파 인두기 납땜 시험 * 실험조건 퀵코리아 고주파 인두기와 세라믹 인두기의 납땜 시험 361 363 363 363 * 실험결과 • 세라믹 인두기: • -세팅 온도 370도에서 납땜 시 32도~42도의 온도 편차를 보임. • 1point ,3point ->(OVERSHOOTING 현상을 보임.) • 2point,4point에서는 현격한 온도저하가 나타남. QK704D: -세팅 온도 370도에서 납땜 시 평균 7도 가량의 온도 편차를 보인 후 즉각 적인 온도 보상이 이루어짐.

20. 퀵코리아 고주파 인두기 납땜 시험 퀵코리아 고주파 인두기와 세라믹 인두기의 납땜 시험 세라믹인두기 QK704D

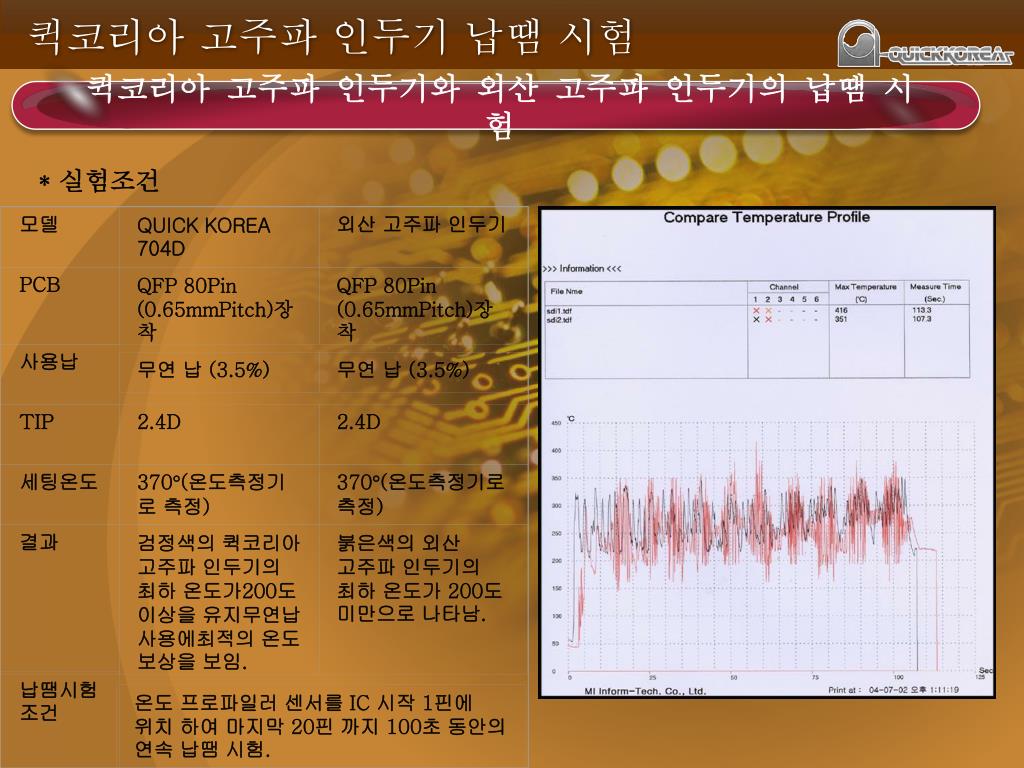

21. 모델 QUICK KOREA 704D 외산 고주파 인두기 PCB QFP 80Pin(0.65mmPitch)장착 QFP 80Pin(0.65mmPitch)장착 사용납 무연 납 (3.5%) 무연 납 (3.5%) TIP 2.4D 2.4D 세팅온도 370(온도측정기로 측정) 370(온도측정기로 측정) 결과 검정색의 퀵코리아고주파 인두기의 최하 온도가200도 이상을 유지무연납사용에최적의 온도 보상을 보임. 붉은색의 외산 고주파 인두기의 최하 온도가 200도 미만으로 나타남. 납땜시험 조건 온도프로파일러센서를IC 시작 1핀에위치하여마지막 20핀까지 100초동안의연속납땜시험. 퀵코리아 고주파 인두기 납땜 시험 퀵코리아 고주파 인두기와 외산 고주파 인두기의 납땜 시험 * 실험조건

22. 타사 제품과의 유지 비용 비교 소모품 수명 및 사용량(1년320일 기준) *원자재 가격 상승 분은 반영되지 않음.

23. 타사 제품과의 유지 비용 비교 *원자재 가격 상승 분은 반영되지 않음. 소모품 수명 및 사용량(1년320일 기준)

24. 보상 기준 표 보상 기준 현금환불보상 퀵 코리아 제품 구입 후 7일 이내의 미 개봉 제품 제품교환보상 퀵 코리아 제품 구입 후 30일 이내의 제품.(단 고객의 사용상 과실이 없는 제품) 무상 수리 퀵 코리아 제품 구입 후 1년 이내의 제품.(단 고객의 사용상 과실이 없는 제품) 용도 외 사용 또는 사용상 부주의,수리, 재생, 클레임 처리된 제품 구입 일로부터 1년 이상인 제품.상표 명이 없는 제품 A/S 보증 퀵 코리아에서 제조. 판매하고 있는 제품이 원 부 자재, 구조 및 제조공정의 원인으로 품질상의 하자가 발생할 때에는 경제 기획원 고시 소비자 피해보상 기준에 준하여 보상을 하고 있습니다. 퀵 코리아의 모든 제품의 품질 보증 기간은 1년이며,고객의 과실로 인한 충격,침수,파손 등의 제품 불량은 유상 처리가 됩니다. 보상처리 예외(소비자보호법 및 동시행령, 소비자 피해보상규정에 의함) *퀵 코리아 고주파 인두 보증 : 본체 3년,인두 핸들 1년

25. QUICK-KOREA Leader of soldering station of the world www.lead-free.co.kr
