7/24 の打ち合わせメモ @ 阪大産研　（磯山、加藤、浦川、柏木）　

コミヤマエレクトロンの西殿氏に阪大産研にお越し頂き、 L バンド RF 電子銃製作についての打ち合わせを行った。 最初に、 FNAL の図面を使って LRF ガン空洞の概略を説明。 加工・ロウ付け会社　（エヌ・ディ・ケー加工センター株式会社 、 ICE 、金属技研）、指定があれば他の会社でも対応は可能。たとえば、ナイスなど 熱計算は AMPS （無制限版）を使って行っている。定常状態での計算は行った経験あり。（非定常状態についてもできる）

perrin
Download Presentation

7/24 の打ち合わせメモ @ 阪大産研　（磯山、加藤、浦川、柏木）　

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

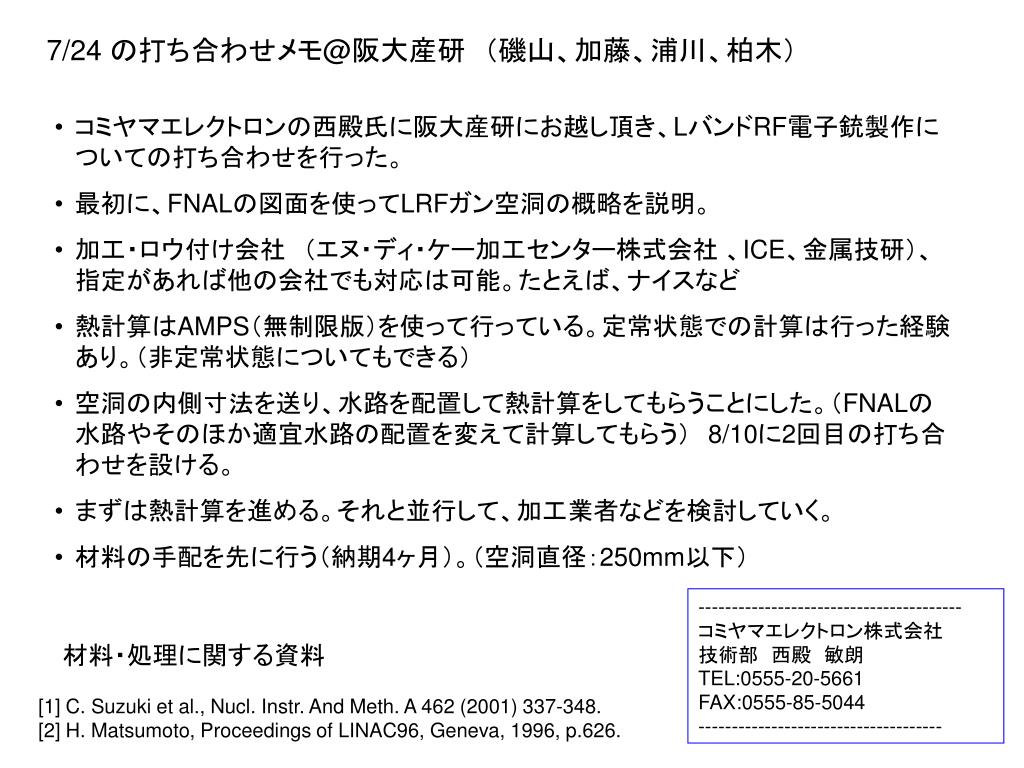

  1. コミヤマエレクトロンの西殿氏に阪大産研にお越し頂き、LバンドRF電子銃製作についての打ち合わせを行った。コミヤマエレクトロンの西殿氏に阪大産研にお越し頂き、LバンドRF電子銃製作についての打ち合わせを行った。 • 最初に、FNALの図面を使ってLRFガン空洞の概略を説明。 • 加工・ロウ付け会社　（エヌ・ディ・ケー加工センター株式会社 、ICE、金属技研）、指定があれば他の会社でも対応は可能。たとえば、ナイスなど • 熱計算はAMPS（無制限版）を使って行っている。定常状態での計算は行った経験あり。（非定常状態についてもできる） • 空洞の内側寸法を送り、水路を配置して熱計算をしてもらうことにした。（FNALの水路やそのほか適宜水路の配置を変えて計算してもらう）　8/10に2回目の打ち合わせを設ける。 • まずは熱計算を進める。それと並行して、加工業者などを検討していく。 • 材料の手配を先に行う（納期4ヶ月）。（空洞直径：250mm以下） 7/24 の打ち合わせメモ@阪大産研　（磯山、加藤、浦川、柏木）　 ----------------------------------------コミヤマエレクトロン株式会社技術部　西殿　敏朗TEL:0555-20-5661FAX:0555-85-5044------------------------------------- 材料・処理に関する資料 [1] C. Suzuki et al., Nucl. Instr. And Meth. A 462 (2001) 337-348.[2] H. Matsumoto, Proceedings of LINAC96, Geneva, 1996, p.626.

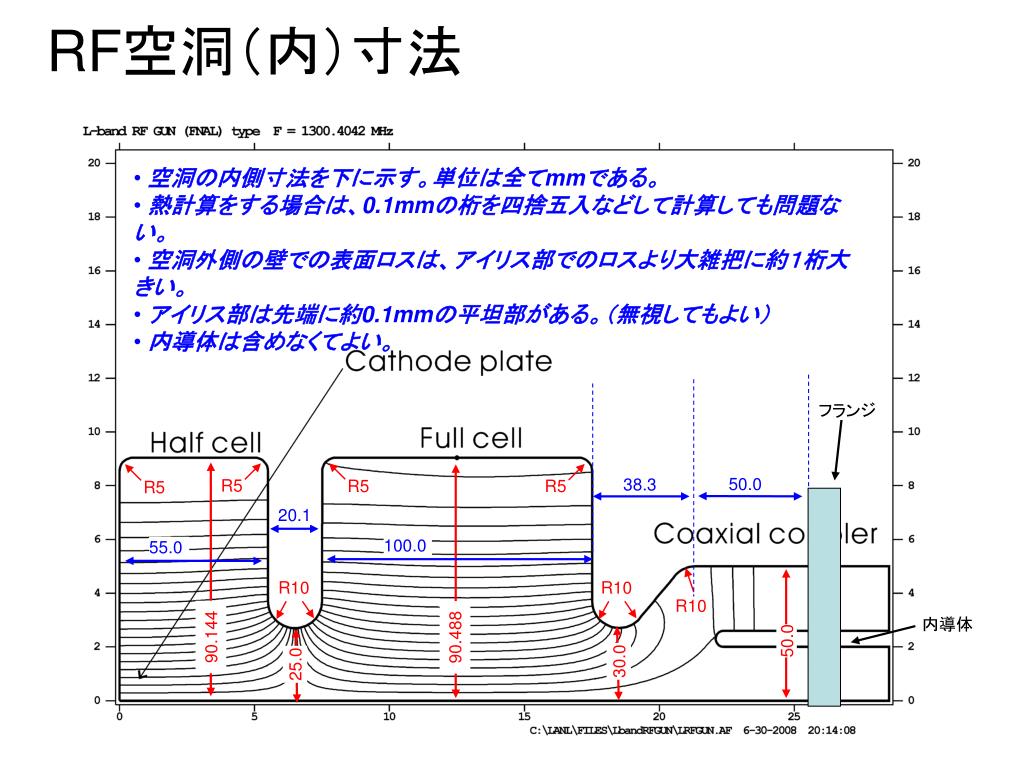

  2. RF空洞（内）寸法 • 空洞の内側寸法を下に示す。単位は全てmmである。 • 熱計算をする場合は、0.1mmの桁を四捨五入などして計算しても問題ない。 • 空洞外側の壁での表面ロスは、アイリス部でのロスより大雑把に約１桁大きい。 • アイリス部は先端に約0.1mmの平坦部がある。（無視してもよい） • 内導体は含めなくてよい。 フランジ R5 R5 R5 R5 50.0 38.3 20.1 100.0 55.0 R10 R10 R10 内導体 90.144 90.488 50.0 30.0 25.0
