  1. 编译原理教案 • 制作者：谭建富 • 学号：200310141580 • 2003级计算机系本科（2）班

  2. 编译原理 教学目标:了解算符文法和算符优先文法 掌握FIRSTVT集和LASTVT集的构造 学会优先表的构造 重点: FIRSTVT集和LASTVT集的构造 难点:优先表的构造

  3. 3.4.2 算符优先分析法 算符优先分析法是一种简单直观、广为使用的自下而上分析法，特别适合于表达式分析且宜于手工实现。它实际上是依照表达式四则运算过程来进行语法分析。 所谓算符优先分析，就是预先规定运算符(确切地说是终结符)之间的优先关系和结合性质，借助于这种优先关系来比较相邻运算符的优先级，以确定句型的可归约串并进行归约。 注意：算符优先分析不是规范归约。

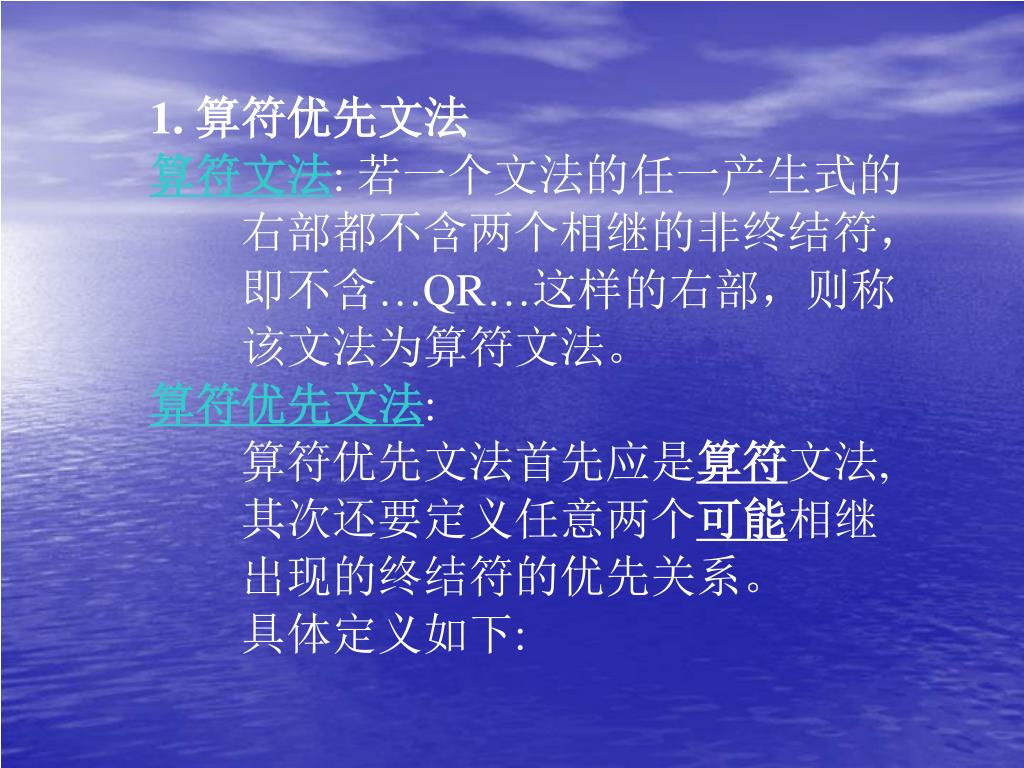

  4. 1. 算符优先文法 算符文法: 若一个文法的任一产生式的 右部都不含两个相继的非终结符， 即不含…QR…这样的右部，则称 该文法为算符文法。 算符优先文法: 算符优先文法首先应是算符文法, 其次还要定义任意两个可能相继 出现的终结符的优先关系。 具体定义如下:

  5. + + + +     假定G是一个不含ε产生式的算符文法, 对任一对终结符a,b, 定义 (1) a=b当且仅当文法G中含有形如 P→…ab… 或 P→…aQb…的产生式; (2) a<b当且仅当G中含有形如 P→…aR…的产生式， 而Rb… 或 R Qb…; (3) a>b当且仅当G中含有形如 P→…Rb…的产生式， 而R …a或 RaQ。

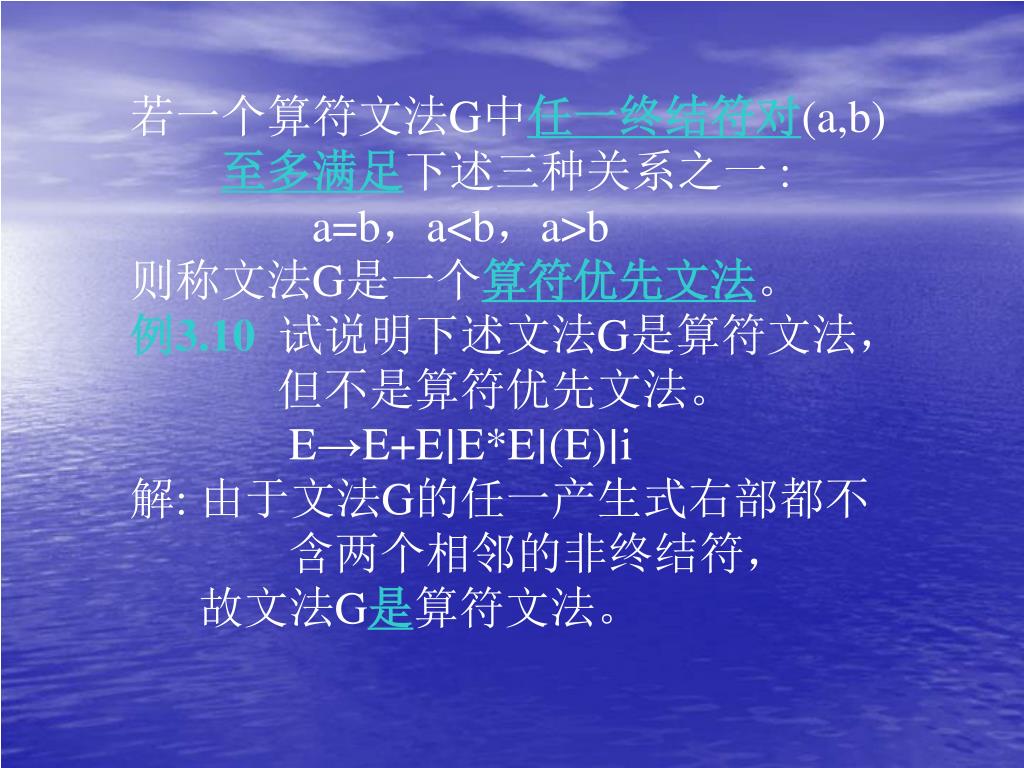

  6. 若一个算符文法G中任一终结符对(a,b) 至多满足下述三种关系之一 : a=b，a<b，a>b 则称文法G是一个算符优先文法。 例3.10试说明下述文法G是算符文法， 但不是算符优先文法。 E→E+E∣E*E∣(E)∣i 解: 由于文法G的任一产生式右部都不 含两个相邻的非终结符， 故文法G是算符文法。

  7. (1)由于存在E→E+E，而E+E中第二 个E可推出E*E，故有+<* (2)由于存在E→E*E，而E*E中第一 个E可推出E+E，即有+>* 可见, 运算符+和*之间同时存在两种不同的优先关系，故文法G不是算符优先文法。

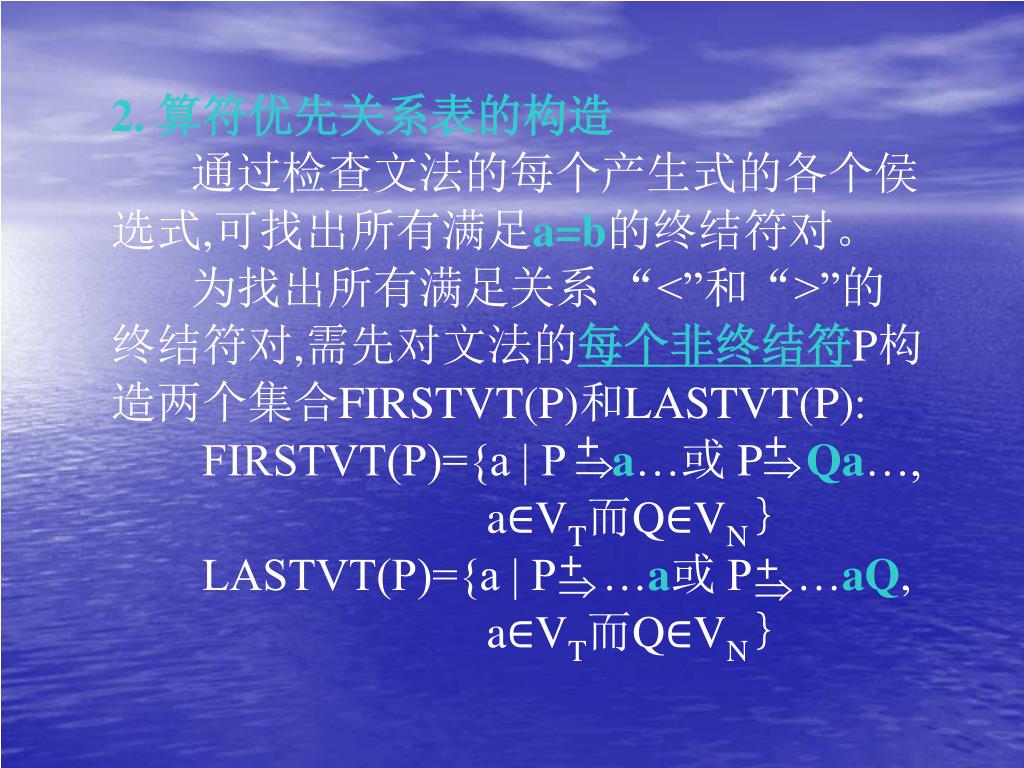

  8. + + + +     2. 算符优先关系表的构造 通过检查文法的每个产生式的各个侯选式,可找出所有满足a=b的终结符对。 为找出所有满足关系 “<”和“>”的终结符对,需先对文法的每个非终结符P构造两个集合FIRSTVT(P)和LASTVT(P): FIRSTVT(P)={a | P  a…或 P Qa…, a∈VT而Q∈VN｝ LASTVT(P)={a | P  …a或 P …aQ, a∈VT而Q∈VN｝

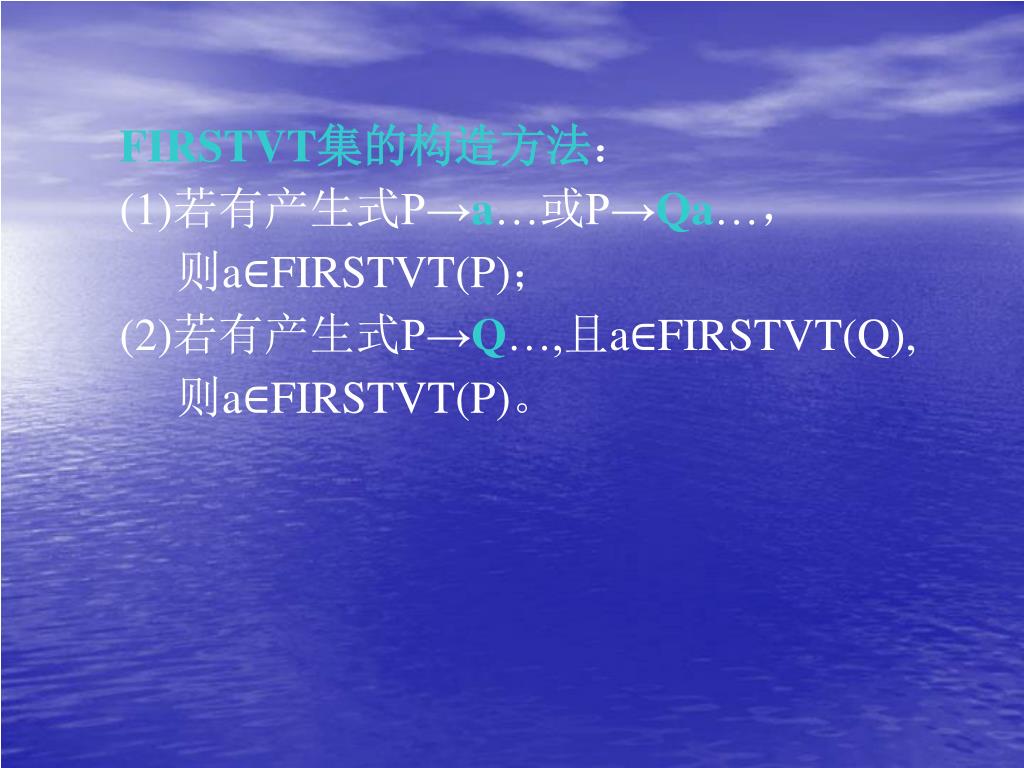

  9. FIRSTVT集的构造方法： (1)若有产生式P→a…或P→Qa…， 则a∈FIRSTVT(P)； (2)若有产生式P→Q…,且a∈FIRSTVT(Q), 则a∈FIRSTVT(P)。

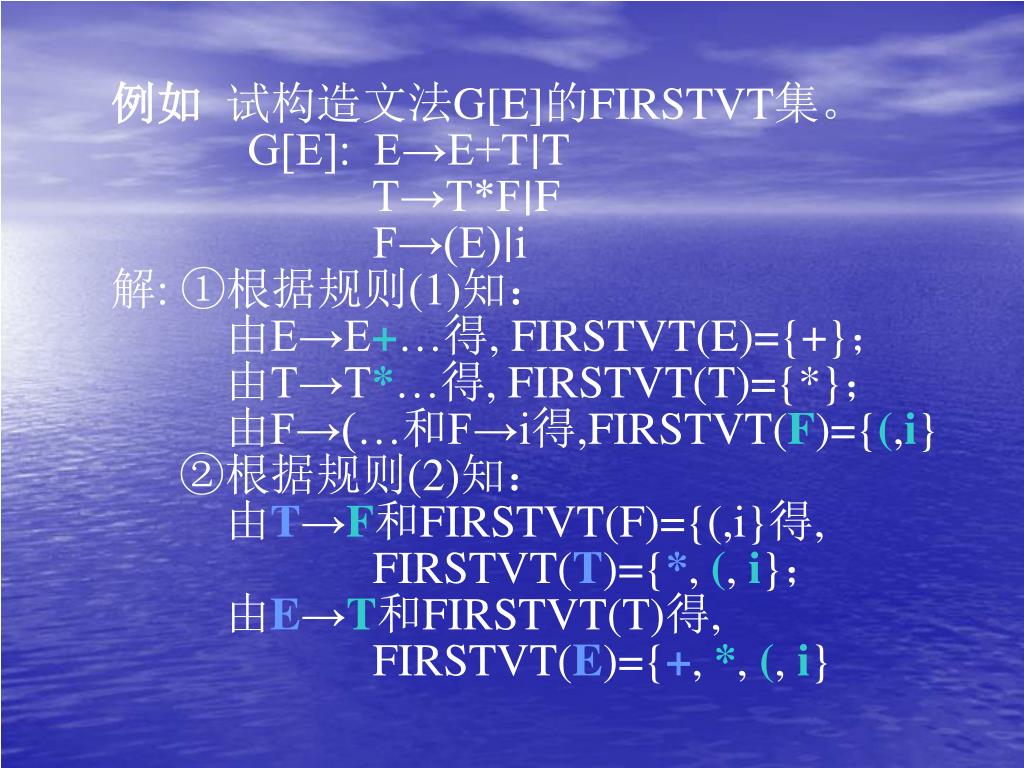

  10. 例如 试构造文法G[E]的FIRSTVT集。 G[E]: E→E+T∣T   T→T*F∣F   F→(E)∣i 解: ①根据规则(1)知： 由E→E+…得, FIRSTVT(E)={+}； 由T→T*…得, FIRSTVT(T)={*}； 由F→(…和F→i得,FIRSTVT(F)={(,i} ②根据规则(2)知： 由T→F和FIRSTVT(F)={(,i}得, FIRSTVT(T)={*, (, i}； 由E→T和FIRSTVT(T)得, FIRSTVT(E)={+, *, (, i}

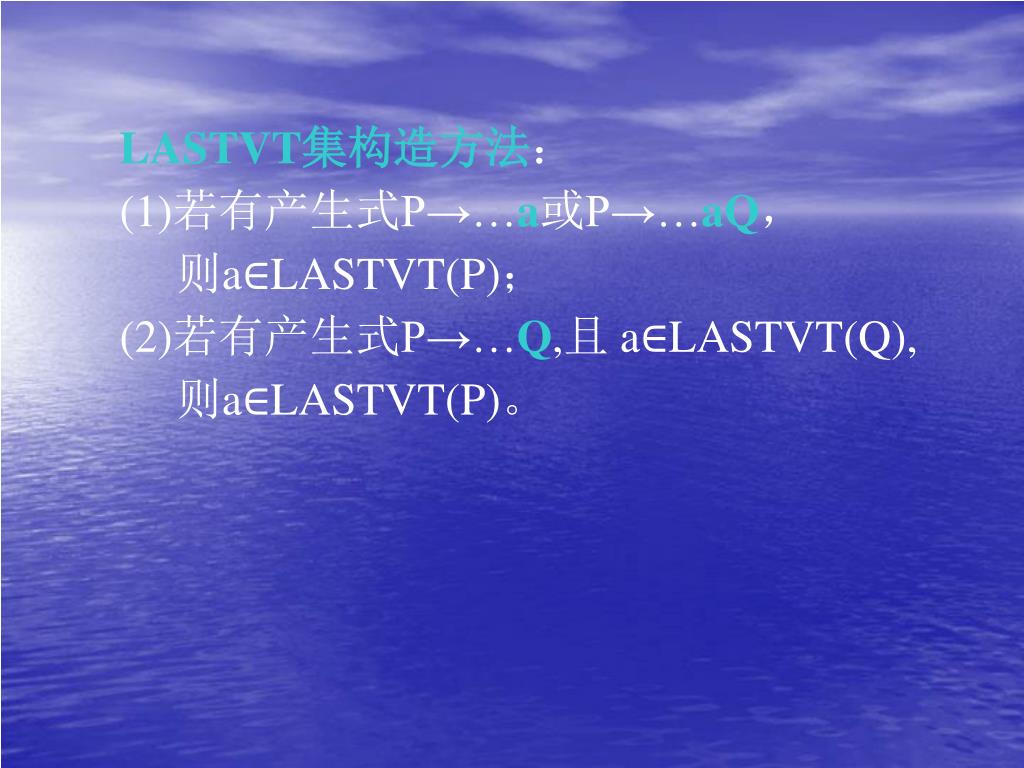

  11. LASTVT集构造方法： (1)若有产生式P→…a或P→…aQ， 则a∈LASTVT(P)； (2)若有产生式P→…Q,且 a∈LASTVT(Q), 则a∈LASTVT(P)。

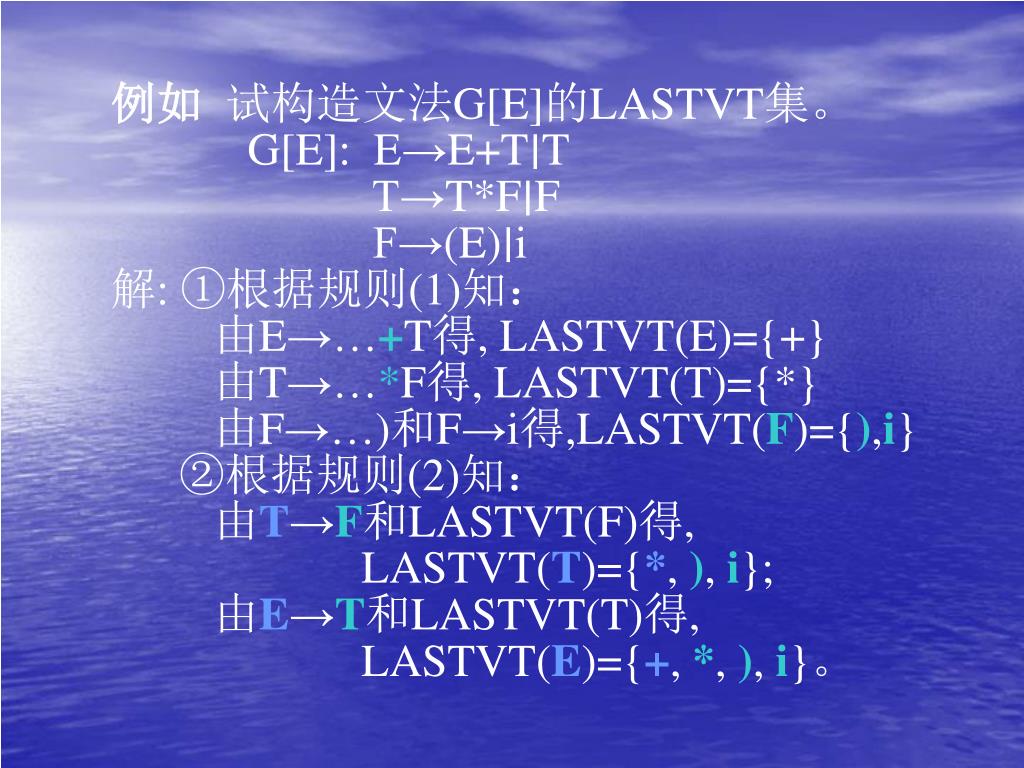

  12. 例如 试构造文法G[E]的LASTVT集。 G[E]: E→E+T∣T   T→T*F∣F   F→(E)∣i 解: ①根据规则(1)知： 由E→…+T得, LASTVT(E)={+} 由T→…*F得, LASTVT(T)={*} 由F→…)和F→i得,LASTVT(F)={),i} ②根据规则(2)知： 由T→F和LASTVT(F)得, LASTVT(T)={*, ), i}; 由E→T和LASTVT(T)得, LASTVT(E)={+, *, ), i}。

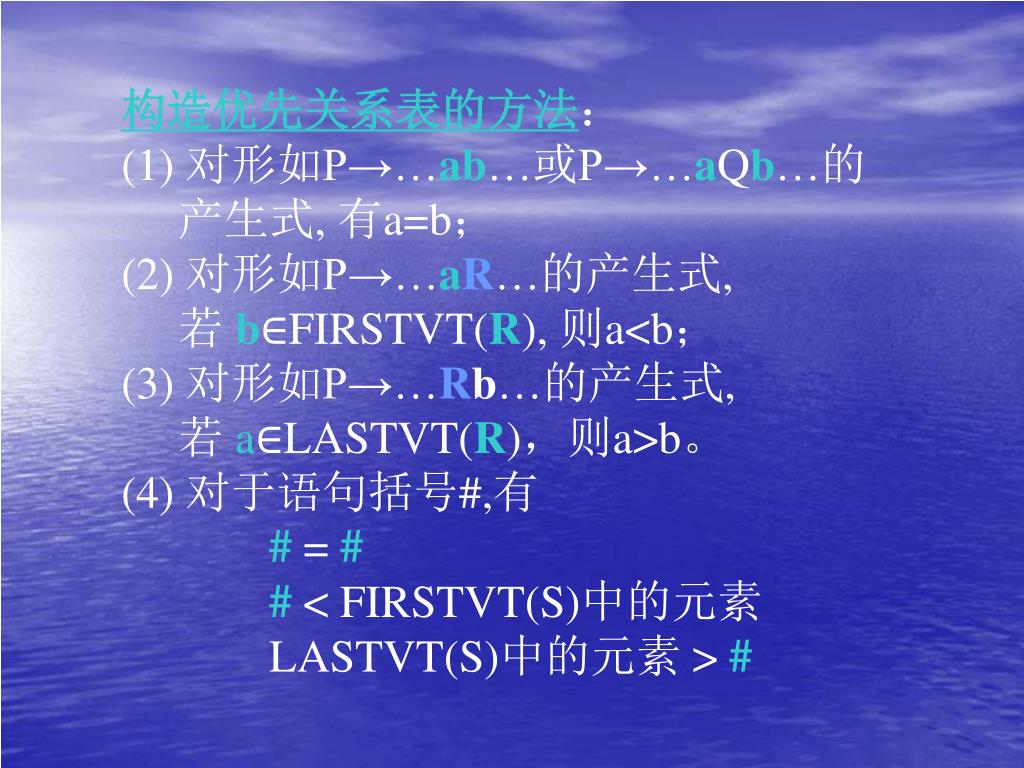

  13. 构造优先关系表的方法： (1) 对形如P→…ab…或P→…aQb…的 产生式, 有a=b； (2) 对形如P→…aR…的产生式, 若 b∈FIRSTVT(R), 则a<b； (3) 对形如P→…Rb…的产生式, 若 a∈LASTVT(R)，则a>b。 (4) 对于语句括号#,有 # = # #< FIRSTVT(S)中的元素 LASTVT(S)中的元素 > #

  14. 例3.11构造文法G[E]的算符优先关系表。 G[E]: E→E+T∣T   T→T*F∣F   F→(E)∣i 解: 构造FIRSTVT集 ①根据规则(1)知： 由E→E+…得, FIRSTVT(E)={+}； 由T→T*…得, FIRSTVT(T)={*}； 由F→(…和F→i得,FIRSTVT(F)={(,i} ②根据规则(2)知： 由T→F和FIRSTVT(F)={(,i}得, FIRSTVT(T)={*, (, i}； 由E→T和FIRSTVT(T)得, FIRSTVT(E)={+, *, (, i}

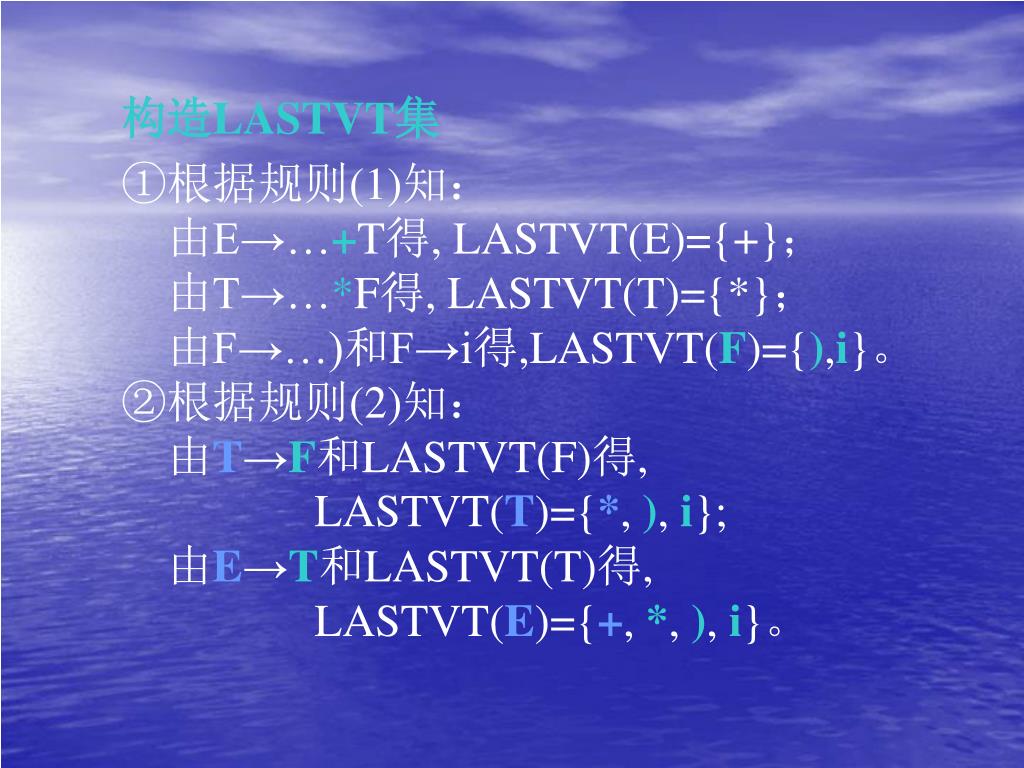

  15. 构造LASTVT集 ①根据规则(1)知： 由E→…+T得, LASTVT(E)={+}； 由T→…*F得, LASTVT(T)={*}； 由F→…)和F→i得,LASTVT(F)={),i}。 ②根据规则(2)知： 由T→F和LASTVT(F)得, LASTVT(T)={*, ), i}; 由E→T和LASTVT(T)得, LASTVT(E)={+, *, ), i}。

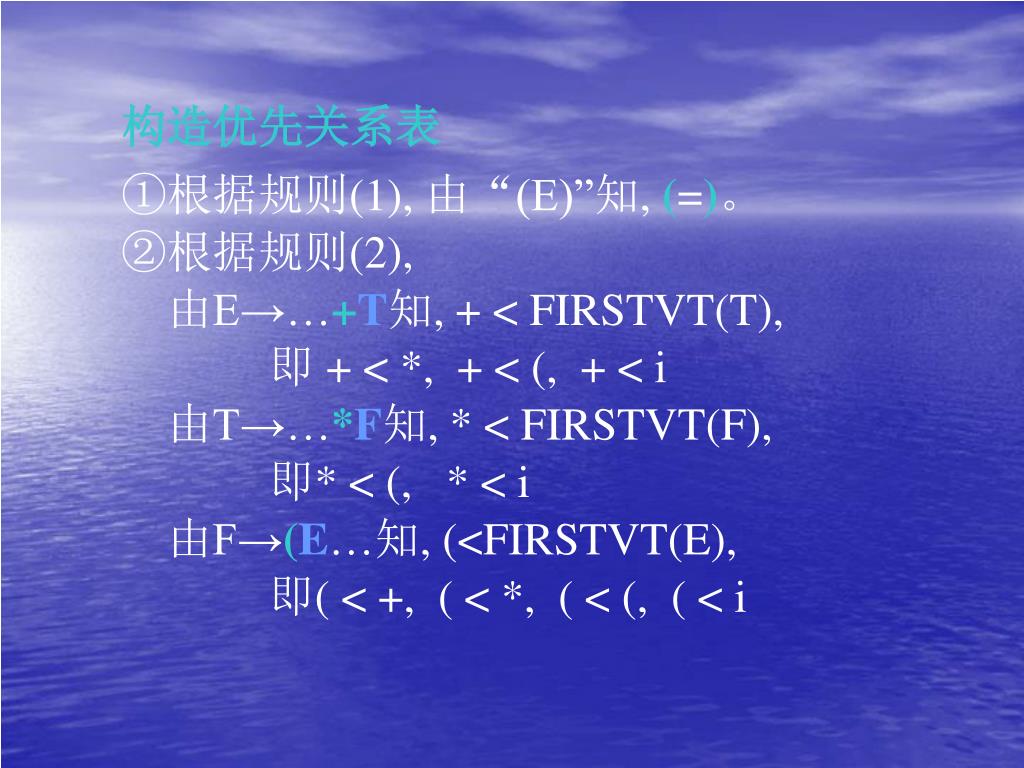

  16. 构造优先关系表 ①根据规则(1), 由“(E)”知, (=)。 ②根据规则(2), 由E→…+T知, + < FIRSTVT(T), 即 + < *, + < (, + < i 由T→…*F知, * < FIRSTVT(F), 即* < (, * < i 由F→(E…知, (<FIRSTVT(E), 即( < +, ( < *, ( < (, ( < i

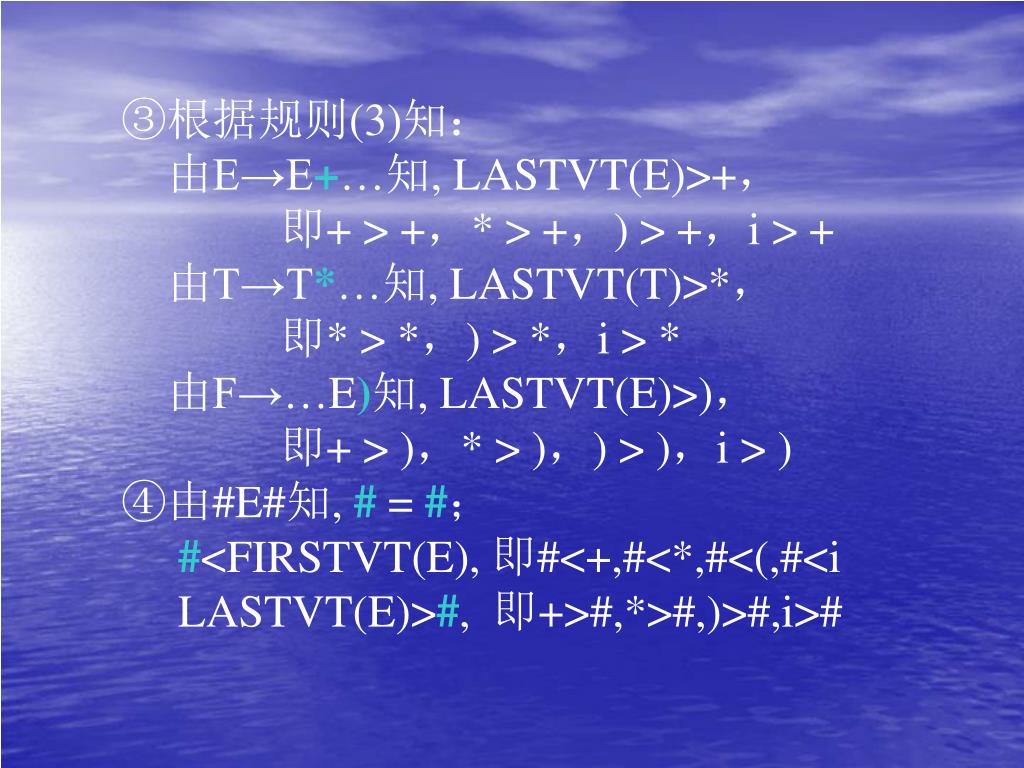

  17. ③根据规则(3)知： 由E→E+…知, LASTVT(E)>+， 即+ > +，* > +，) > +，i > + 由T→T*…知, LASTVT(T)>*， 即* > *，) > *，i > * 由F→…E)知, LASTVT(E)>)， 即+ > )，* > )，) > )，i > ) ④由#E#知, #= #； #<FIRSTVT(E), 即#<+,#<*,#<(,#<i LASTVT(E)>#, 即+>#,*>#,)>#,i>#

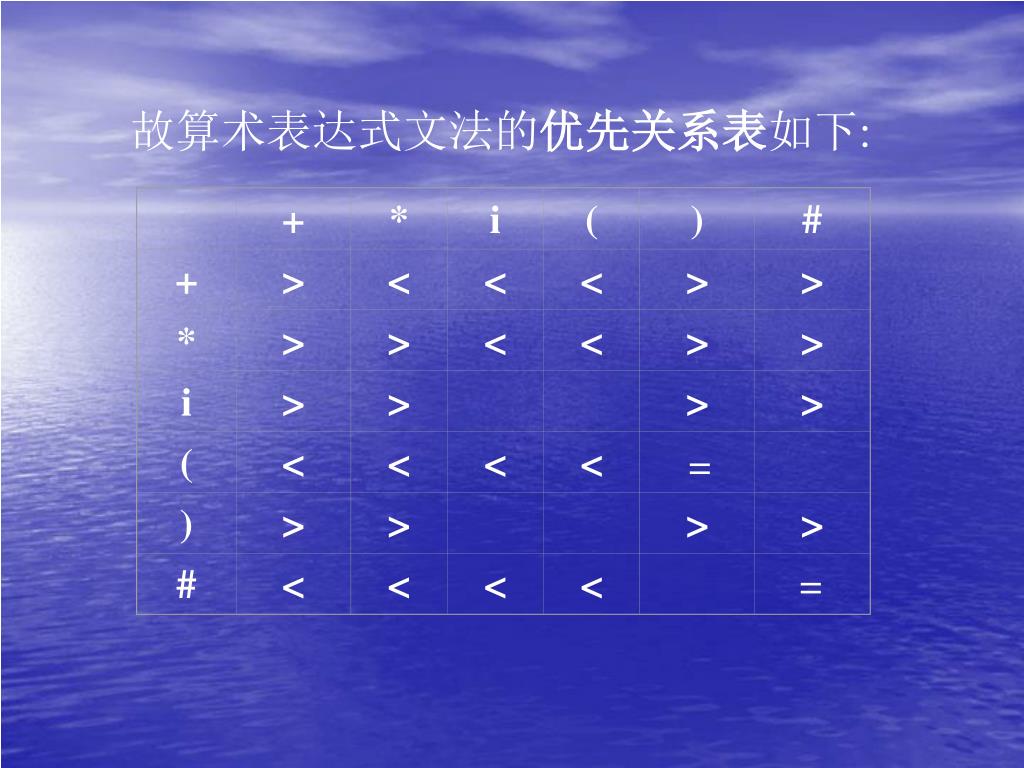

  18. + * i ( ) # + > < < < > > * > > < < > > i > > > > ( < < < < ) > > > > # < < < < 故算术表达式文法的优先关系表如下: = =
