  1. 数控加工工艺 —数控刀具 • 海珠电大 朱伟玮

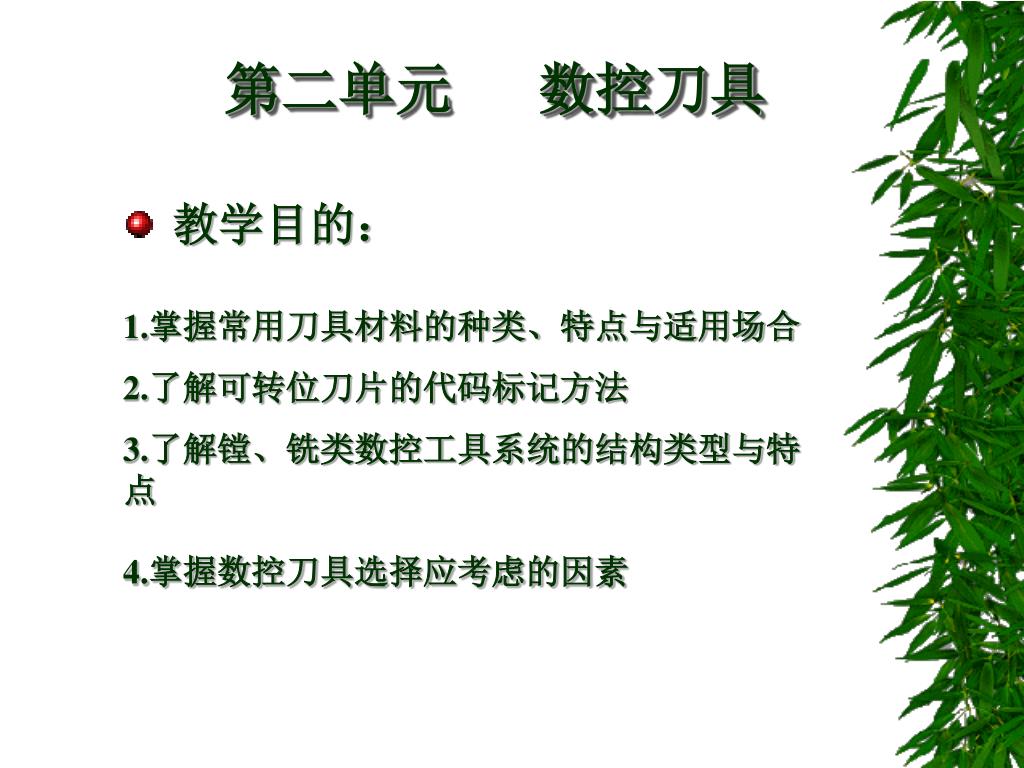

  2. 第二单元 数控刀具 教学目的： 1.掌握常用刀具材料的种类、特点与适用场合 2.了解可转位刀片的代码标记方法 3.了解镗、铣类数控工具系统的结构类型与特点 4.掌握数控刀具选择应考虑的因素

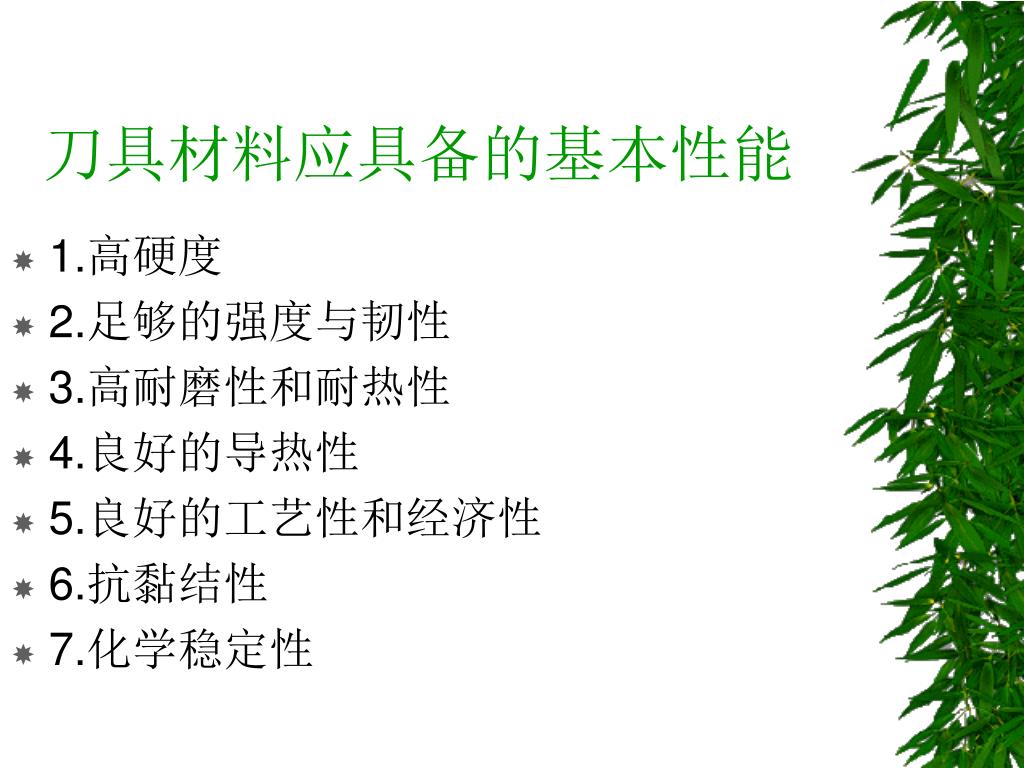

  3. 刀具材料应具备的基本性能 1.高硬度 2.足够的强度与韧性 3.高耐磨性和耐热性 4.良好的导热性 5.良好的工艺性和经济性 6.抗黏结性 7.化学稳定性

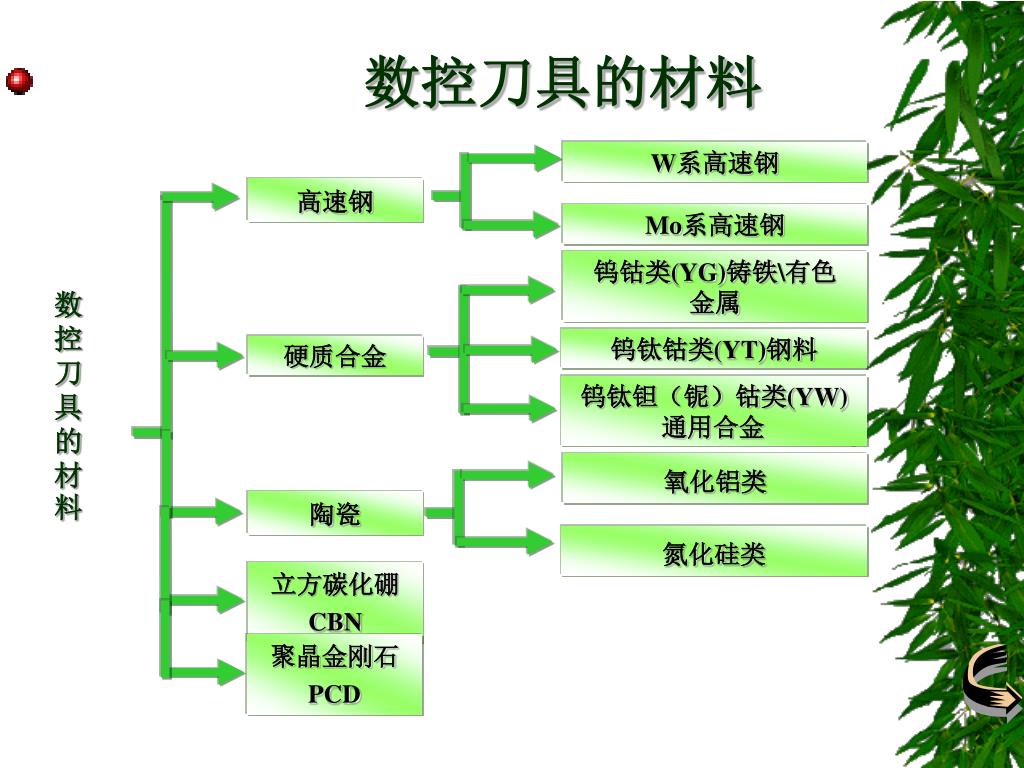

  4. 数控刀具的材料 数控刀具的材料 W系高速钢 高速钢 Mo系高速钢 钨钴类(YG)铸铁\有色金属 钨钛钴类(YT)钢料 硬质合金 钨钛钽（铌）钴类(YW)通用合金 氧化铝类 陶瓷 氮化硅类 立方碳化硼CBN 聚晶金刚石PCD

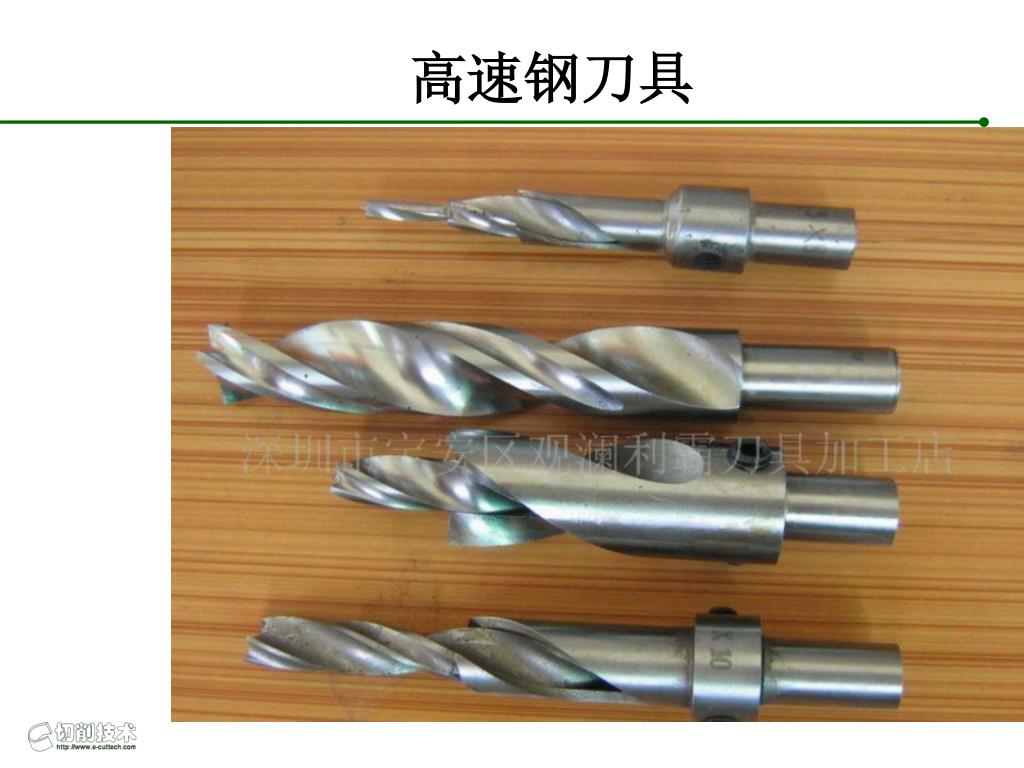

  5. 高速钢刀具

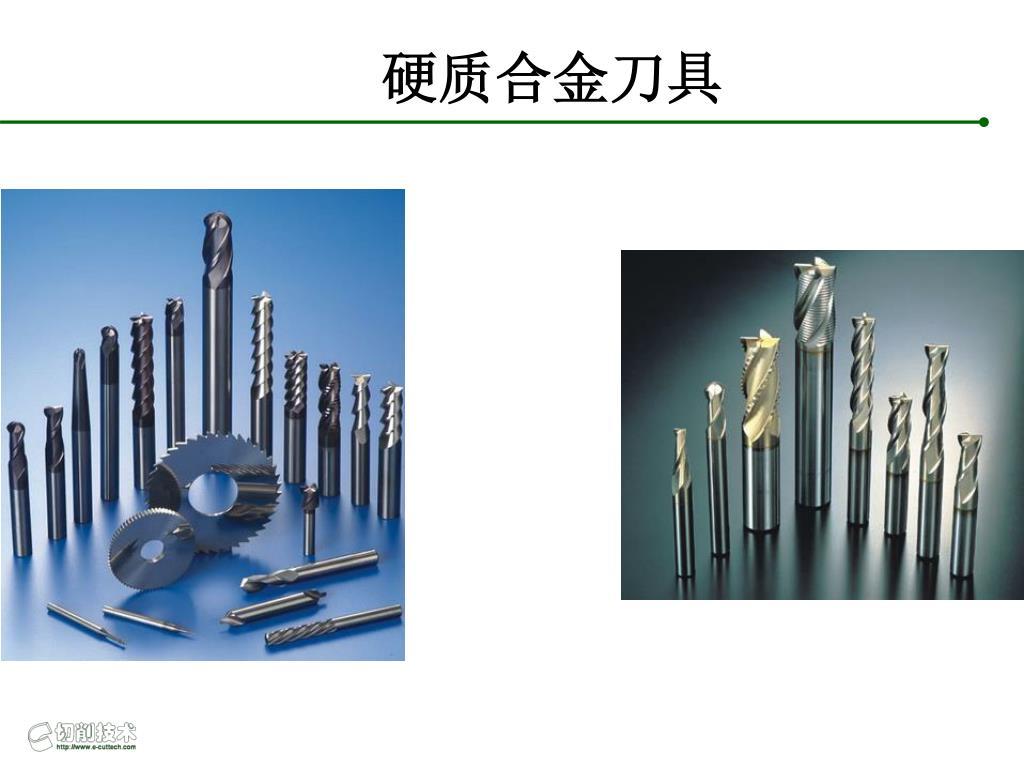

  6. 硬质合金刀具

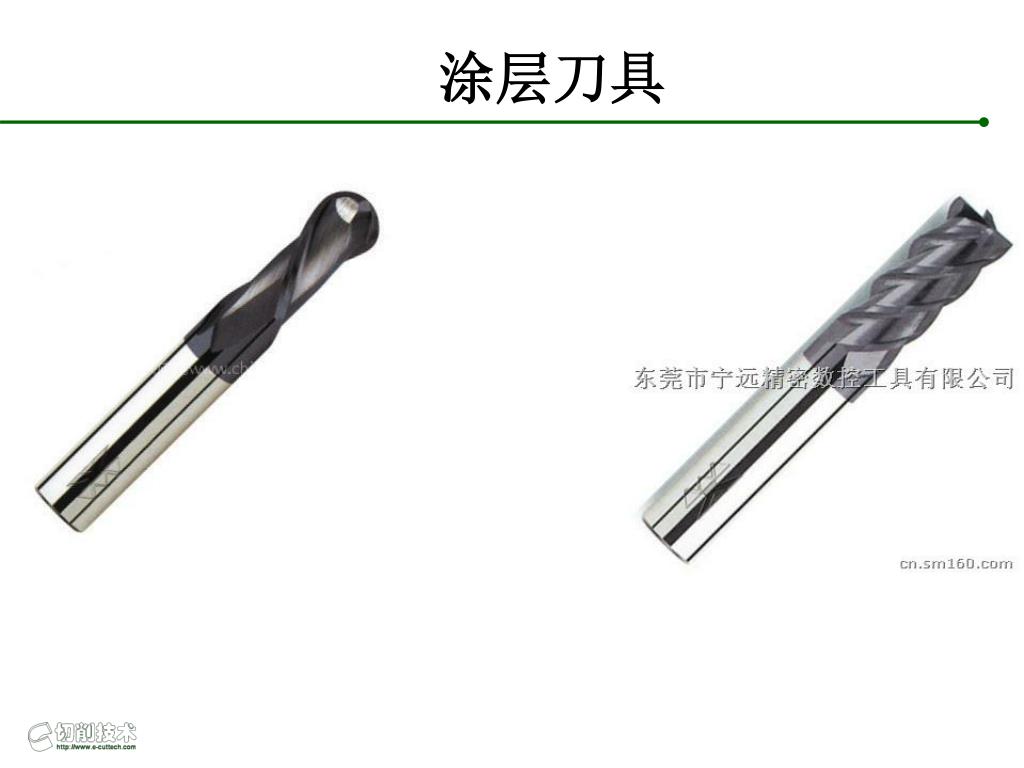

  7. 涂层刀具

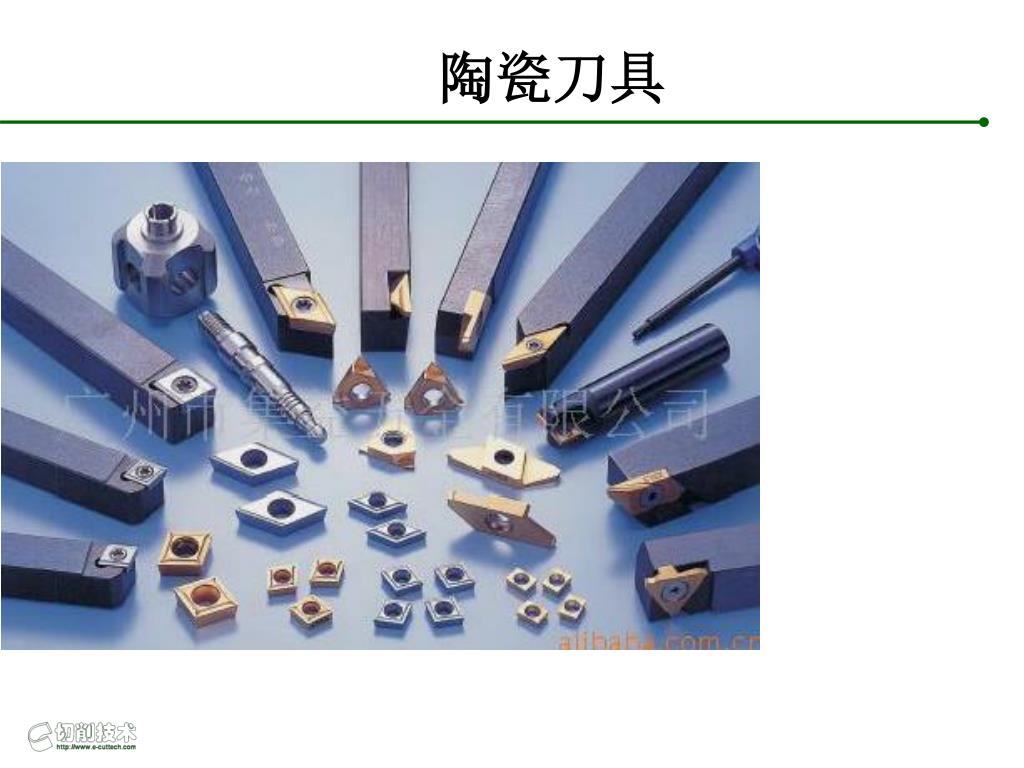

  8. 陶瓷刀具

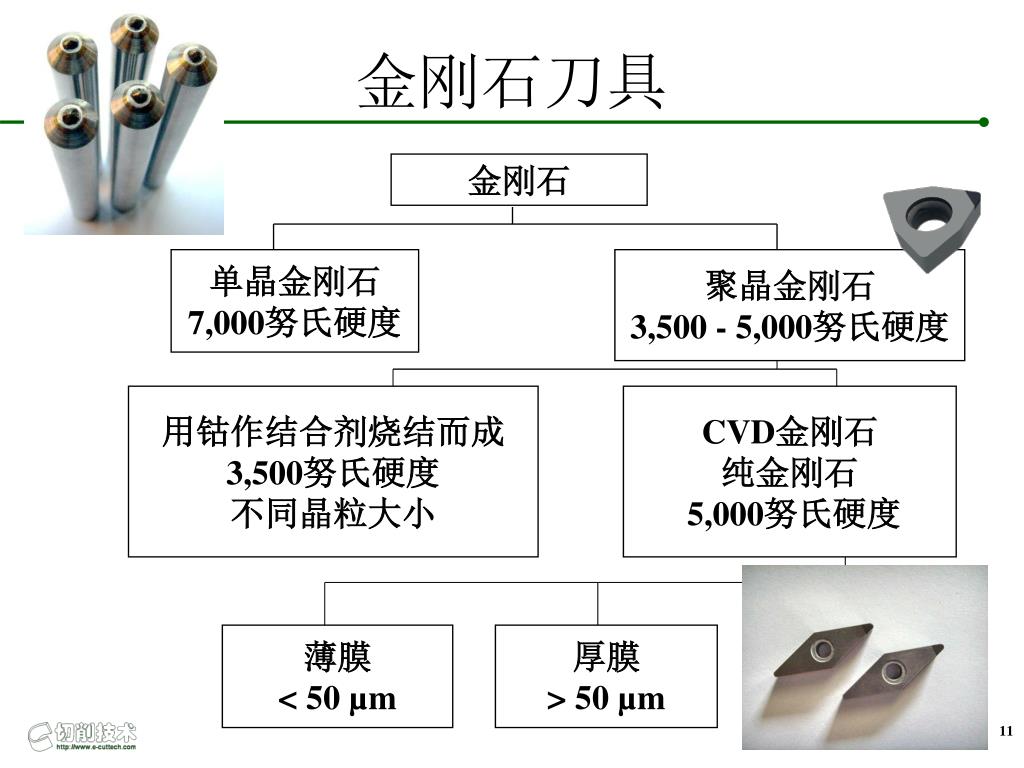

  9. 金刚石刀具 金刚石 单晶金刚石 7,000努氏硬度 聚晶金刚石 3,500 - 5,000努氏硬度 用钴作结合剂烧结而成 3,500努氏硬度 不同晶粒大小 CVD金刚石 纯金刚石 5,000努氏硬度 薄膜 < 50 µm 厚膜 > 50 µm

  10. 立方氮化硼和金刚石刀片的生产过程 压力 CBN PCD或CBN PCD 或CBN PCD 硬质合金基体 设备 硬质合金基体 粘结剂 PCD或CBN刀片 硬质合金基体 烧结单元 硬质合金基体 压力 在高温高压下烧结 烧结单元 刀具毛坯 磨削 铜焊 铜焊料 EZA9912F

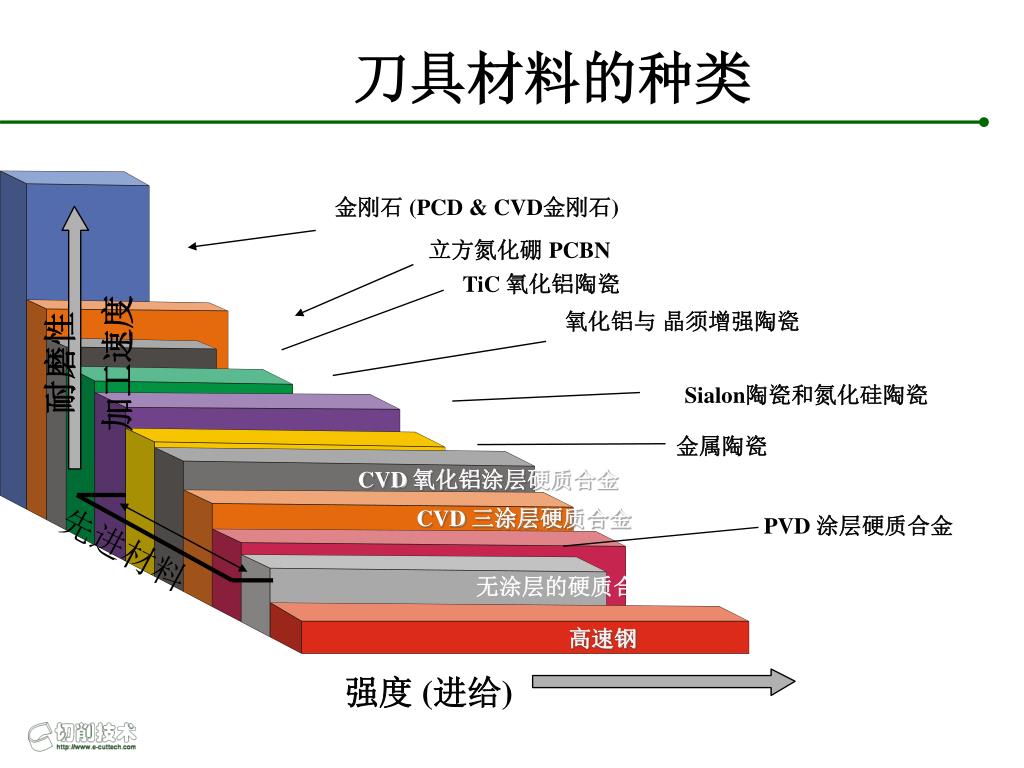

  11. 刀具材料的种类 金刚石 (PCD & CVD金刚石) 立方氮化硼 PCBN TiC 氧化铝陶瓷 氧化铝与 晶须增强陶瓷 耐磨性加工速度 Sialon陶瓷和氮化硅陶瓷 金属陶瓷 CVD 氧化铝涂层硬质合金 CVD 三涂层硬质合金 PVD 涂层硬质合金 先进材料 无涂层的硬质合金 高速钢 强度 (进给)

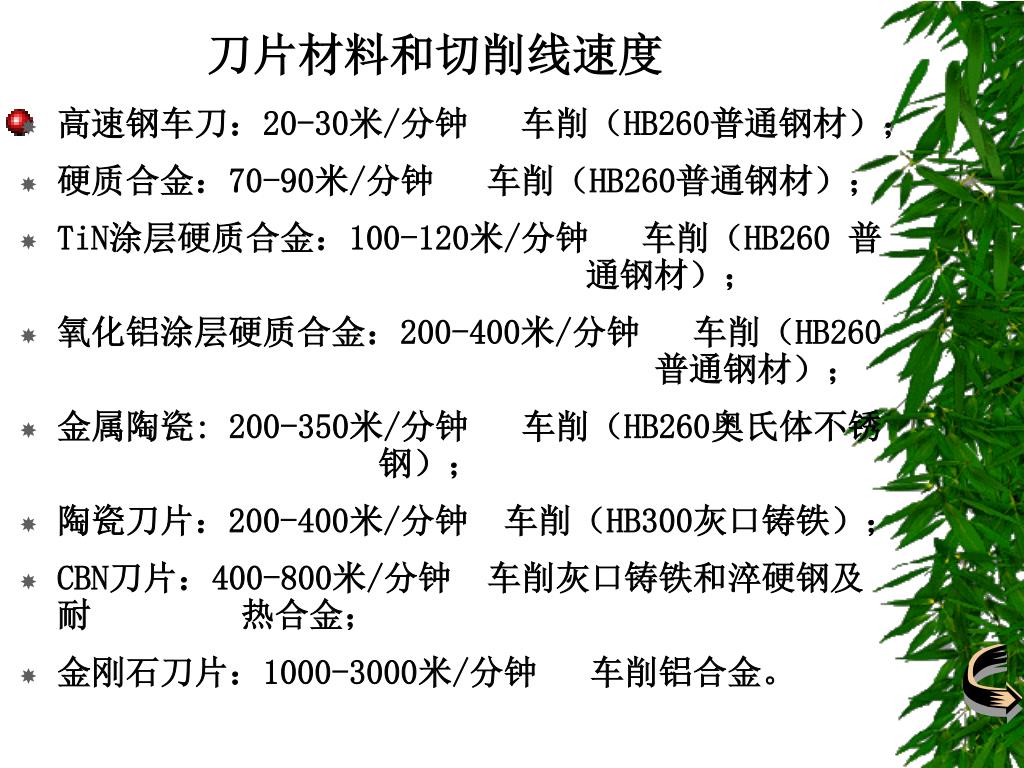

  12. 刀片材料和切削线速度 • 高速钢车刀：20-30米/分钟 车削（HB260普通钢材）； • 硬质合金：70-90米/分钟 车削（HB260普通钢材）； • TiN涂层硬质合金：100-120米/分钟 车削（HB260 普 通钢材）； • 氧化铝涂层硬质合金：200-400米/分钟 车削（HB260 普通钢材）； • 金属陶瓷: 200-350米/分钟 车削（HB260奥氏体不锈 钢）； • 陶瓷刀片：200-400米/分钟 车削（HB300灰口铸铁）； • CBN刀片：400-800米/分钟 车削灰口铸铁和淬硬钢及耐 热合金； • 金刚石刀片：1000-3000米/分钟 车削铝合金。
