第六章 文件管理. 概 述. Windows 文件系统概述 文件系统驱动 NTFS 的组织结构 文件系统的系统调用. Windows 文件系统概述. CDFS ， UDF: 主要用于光盘，其中 UDF 应用更广 FAT = File Allocate Table 包括 FAT12 ， FAT16 ， FAT32 。目前应用最多的是 FAT32 ，兼容的系统有 Windows 9x ， 2000 ， 2003 ， XP 等 NTFS = New Technology File System 主要针对 Windows NT 系列
E N D
概 述 • Windows文件系统概述 • 文件系统驱动 • NTFS的组织结构 • 文件系统的系统调用

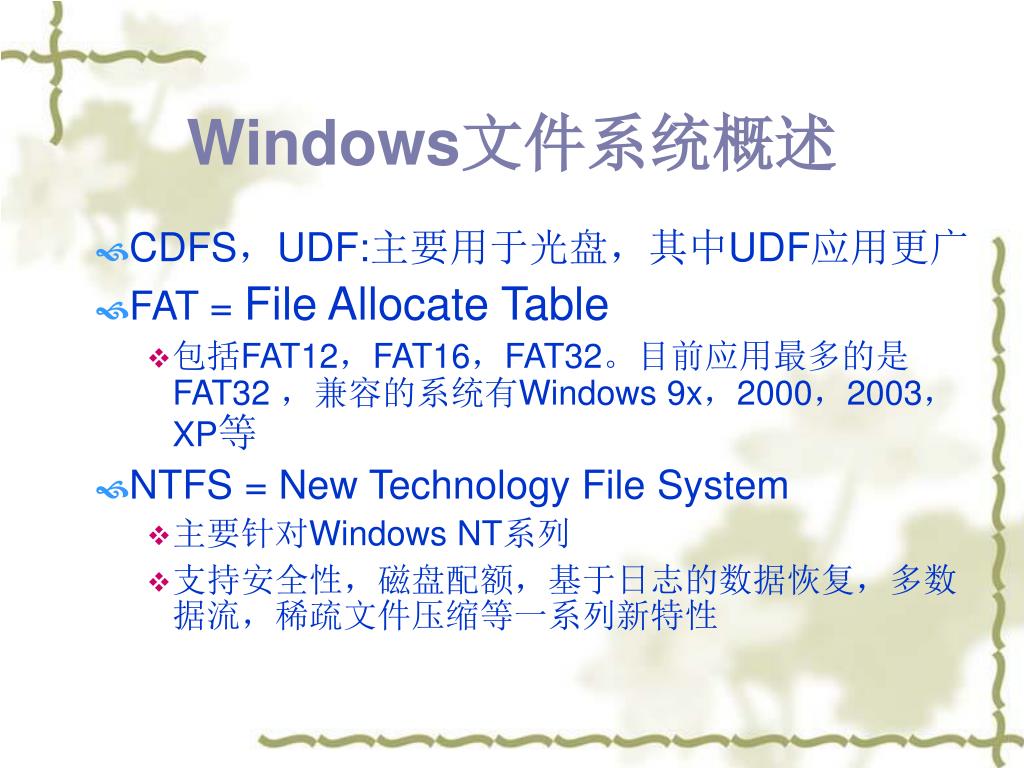

Windows文件系统概述 • CDFS，UDF:主要用于光盘，其中UDF应用更广 • FAT = File Allocate Table • 包括FAT12，FAT16，FAT32。目前应用最多的是FAT32 ，兼容的系统有Windows 9x，2000，2003，XP等 • NTFS = New Technology File System • 主要针对Windows NT系列 • 支持安全性，磁盘配额，基于日志的数据恢复，多数据流，稀疏文件压缩等一系列新特性
文件系统驱动 • 文件系统驱动（File System Driver，即FSD）隶属于I/O驱动的一部分，是将上层传来的抽象命令和参数转化为具体的命令和参数，等待下层处理完成后将操作的结果或状态返回给上层。 • 相对底层硬件驱动而言，FSD是高层内核模式驱动程序，用于扩展底层驱动的功能，进而实现特定的文件系统。 • 分为本地FSD和远程FSD • 本地FSD，直接管理本地主机的文件卷上的数据； • 远程FSD，允许用户连接到远程主机并存取数据。

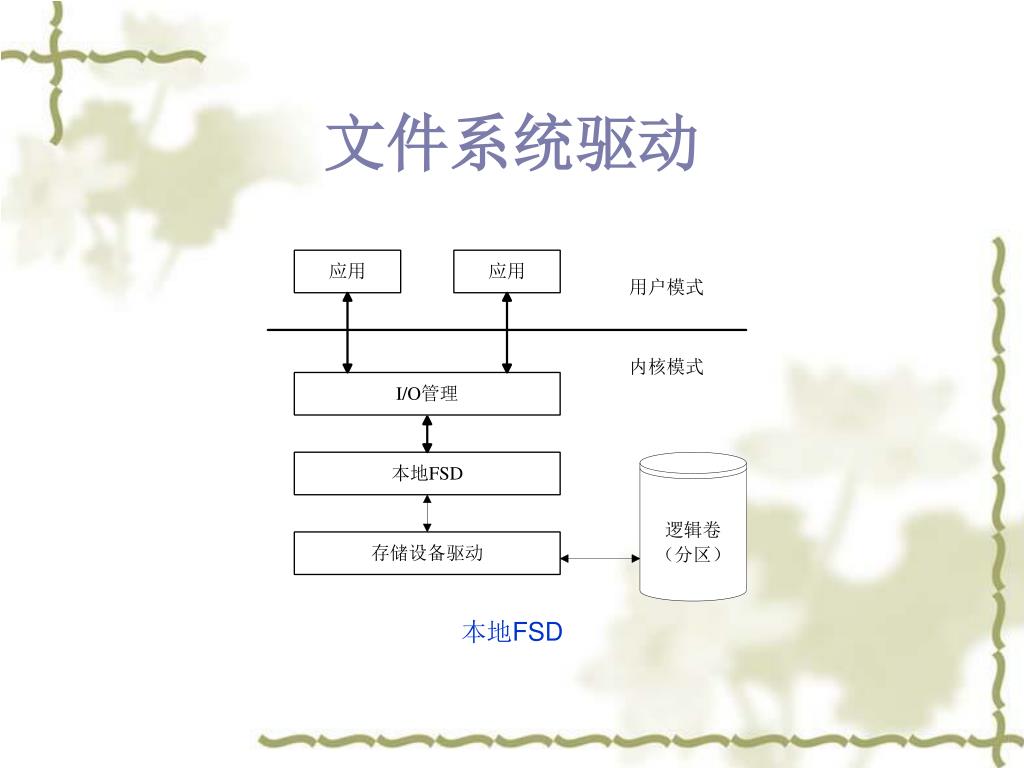

文件系统驱动 本地FSD
文件系统驱动 远程FSD

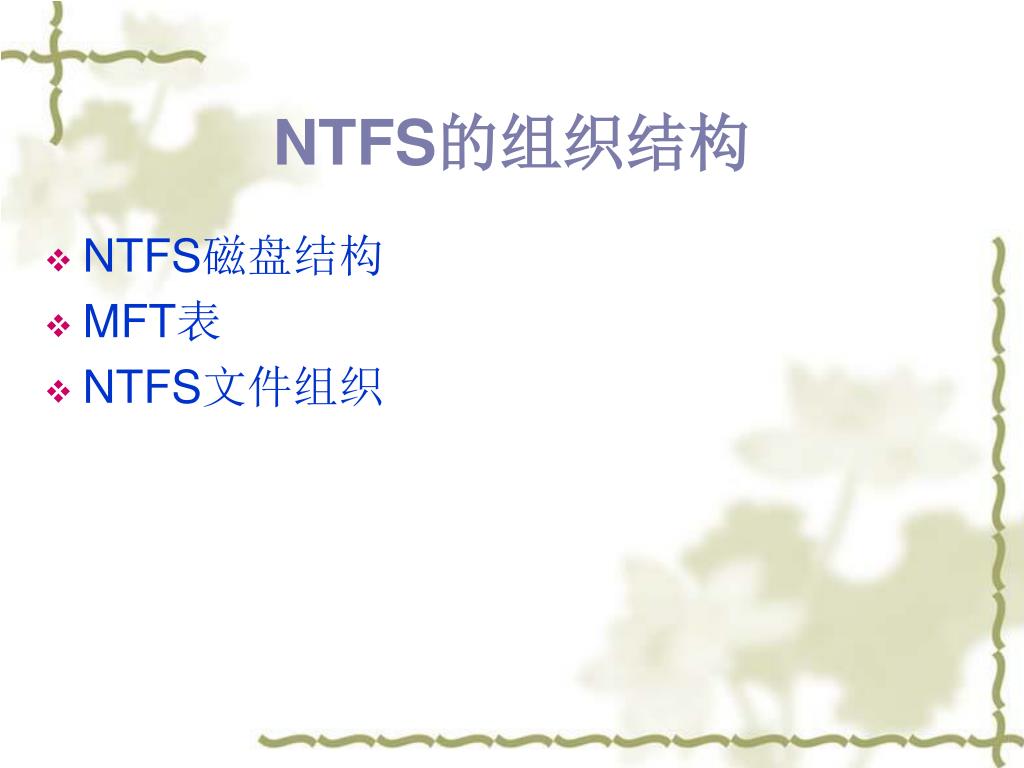

NTFS的组织结构 • NTFS磁盘结构 • MFT表 • NTFS文件组织
NTFS磁盘结构 • 卷：代表了一个逻辑分区，是在磁盘被格式化为NTFS格式的时候创建的，也可以用多个磁盘创建RAID卷。 • 扇区：将磁道划分成的大小相同的区域。 • 簇：由若干个扇区组成。 • LCN：对整个卷中所有的簇进行的编号。 • VCN：针对某一特定文件内的编号。

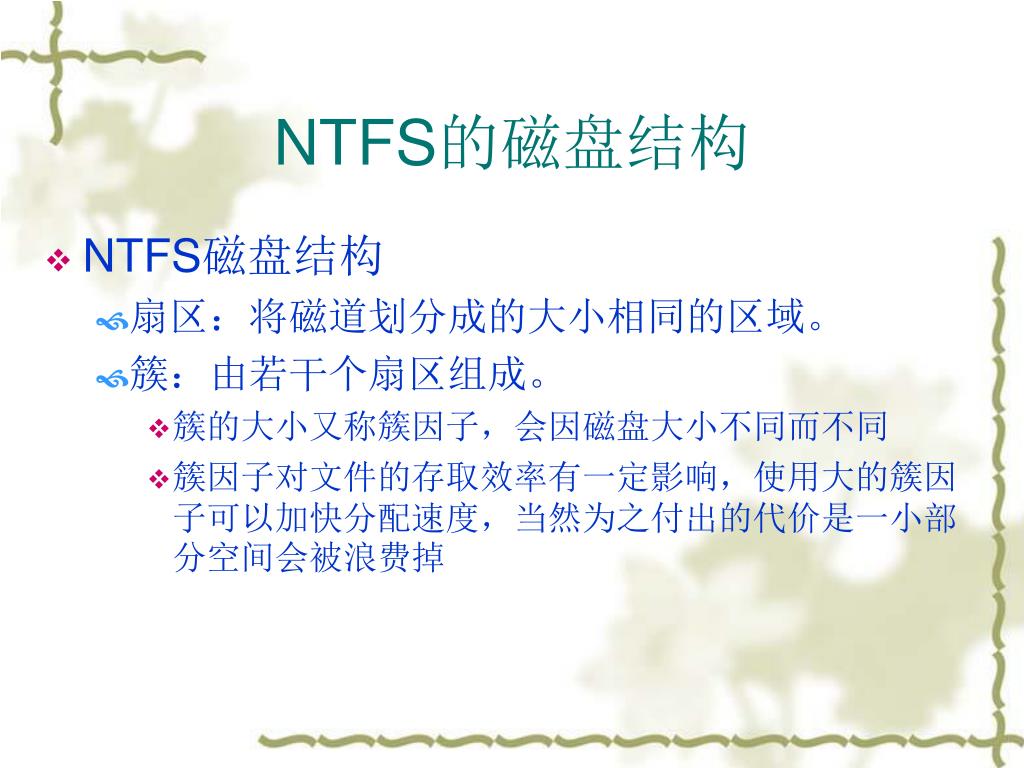

NTFS的磁盘结构 • NTFS磁盘结构 • 扇区：将磁道划分成的大小相同的区域。 • 簇：由若干个扇区组成。 • 簇的大小又称簇因子，会因磁盘大小不同而不同 • 簇因子对文件的存取效率有一定影响，使用大的簇因子可以加快分配速度，当然为之付出的代价是一小部分空间会被浪费掉
MFT表 • MFT=Master File Table，即主文件表，由一系列的文件记录组成，每个记录大小固定为1KB。卷上的每个文件，包括MFT本身，在MFT中都有一行记录。前16个记录被称为元数据，是系统保留的，包含系统启动及正常运行必须的信息。 • 每个MFT记录都对应着不同的文件，如果一个文件有很多的属性就可能需要多个文件记录
NTFS文件组织 • NTFS中将文件作为属性和值的集合来处理，文件的内容被看作是未命名数据属性（Unnamed Data Attribute），其他一些常用的文件属性包括文件名，文件拥有者，时间戳等。每个文件属性都由单独的流（Stream，即简单的字节序列）组成。 • 常驻属性 ：属性值能后直接存放在MFT中时，该属性就被称作是常驻属性。有些属性总是常驻的，这样NTFS才能通过他们找到其他的非常驻属性 。 • 每个属性都是以一个标准头（也称属性头部）开始的，其中包含了该属性的信息和NTFS用来管理该属性的信息。标准头总是常驻的，并且记录着属性值是否为常驻。对于常驻属性，头中还包含了属性值的偏移量和属性值长度
I/O管理 用户态 文件系 统调用 检查参数 转入内核态 调用其他模块结 合完成具体功能 内存管理 缓存管理 文件系统的系统调用 文件系统调用的一般过程

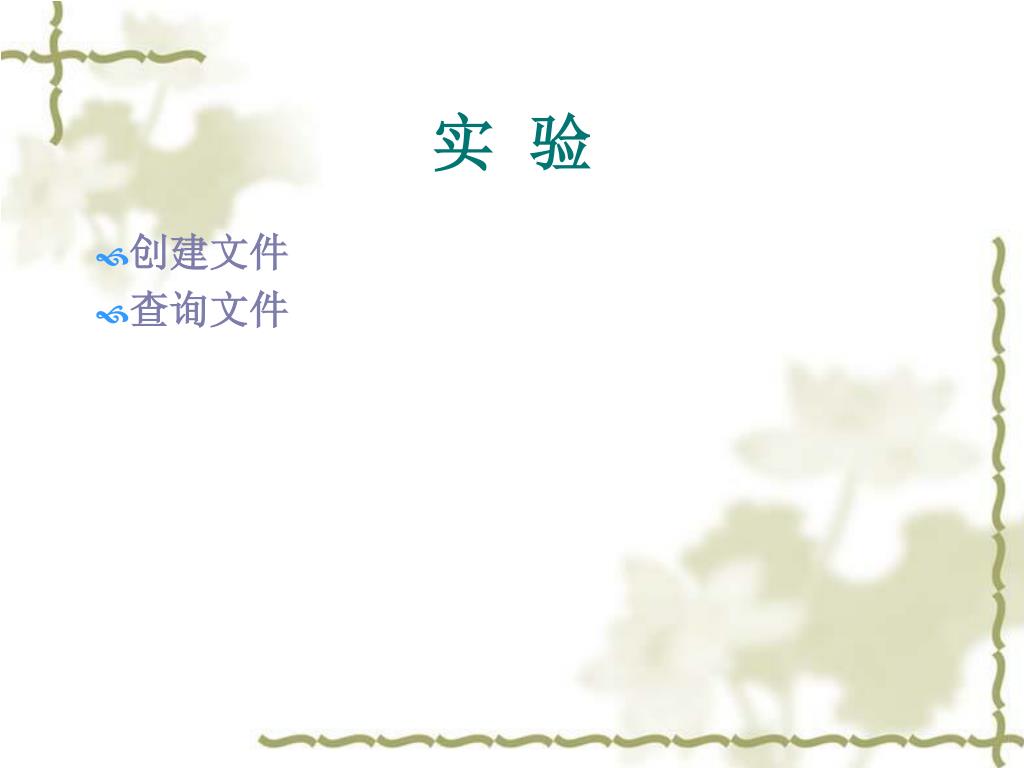

实 验 • 创建文件 • 查询文件
创建文件 • 实验目的：验证Win32 API函数CreateFile()对内核函数的调用过程。Win32 API函数CreateFile()实际上先调用NtCreateFile()，再调用IopCreateFile()，由IopCreateFile()完成具体的操作。 • 实验内容：实验用Visual Studio 2005编写一个创建文件的程序CreateFile，并用Windbg对该程序进行调试，验证创建文件的执行过程。同时在WRK源代码总中加入一些调试打印语句，在WinDbg调试窗口中显示函数内部的调用过程。

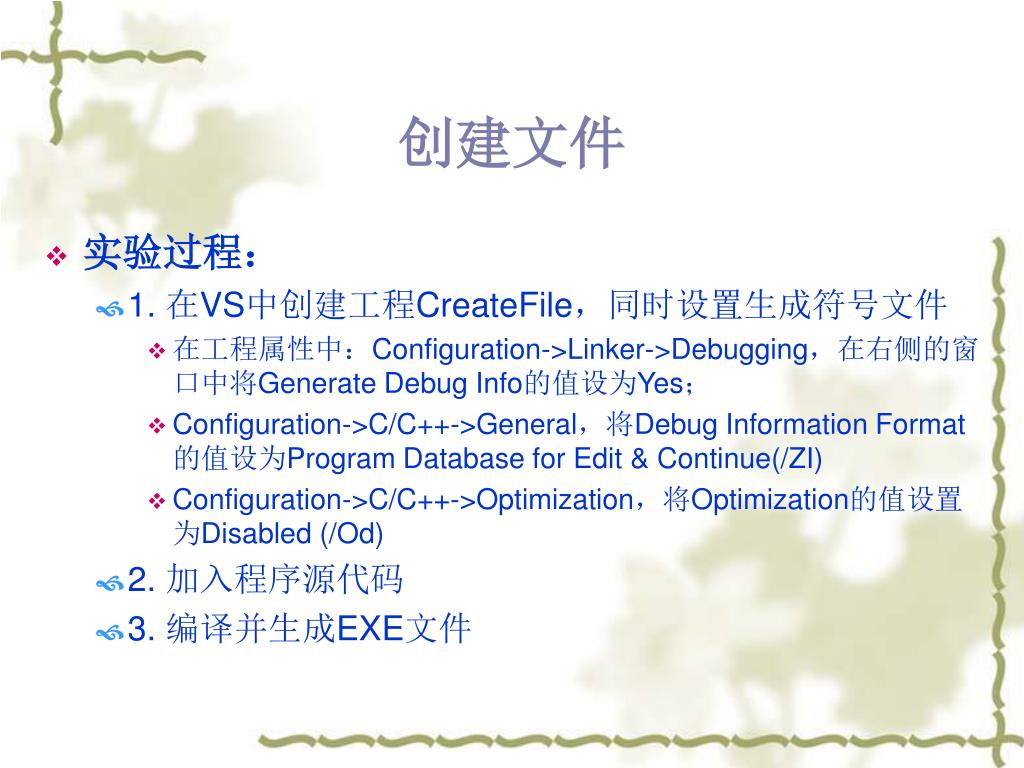

创建文件 • 实验过程： • 1. 在VS中创建工程CreateFile，同时设置生成符号文件 • 在工程属性中：Configuration->Linker->Debugging，在右侧的窗口中将Generate Debug Info的值设为Yes； • Configuration->C/C++->General，将Debug Information Format的值设为Program Database for Edit & Continue(/ZI) • Configuration->C/C++->Optimization，将Optimization的值设置为Disabled (/Od) • 2. 加入程序源代码 • 3. 编译并生成EXE文件
创建文件 • 实验过程： • 4. 在WinDbg的File选项中选择Open Executable，打开CreateFile.exe文件 • 5. 用x命令查看函数在内存中的地址，用bp命令设置断点 • 6. 用g命令使程序继续运行，遇到断点停止后再用k命令查看调用堆栈 • 7. 在WRK代码中加入DbgPrint()语句，让函数在执行相应模块时打印出信息。 注意加入打印控制信息，控制打印时间和位置。

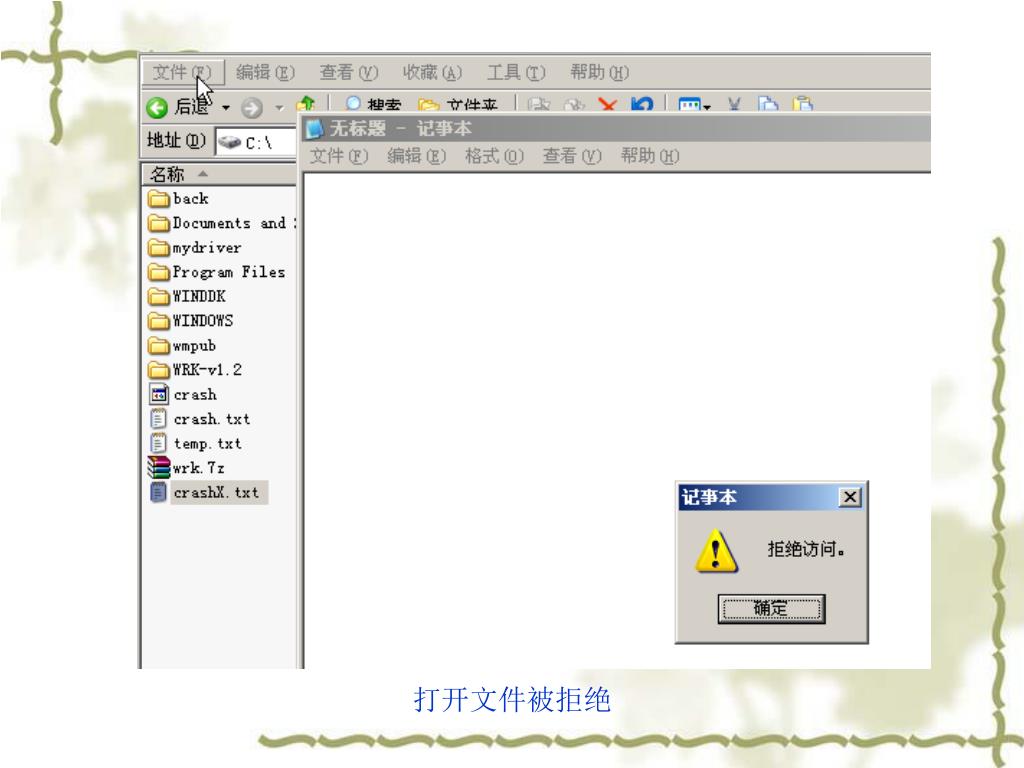

查询文件 • 实验目的：通过修改查询函数的判定条件，实现对我们指定文件的特殊操作。修改完成后需要重新编译内核执行，并可以结合DbgPrint()函数将一些调试信息发送到WinDbg中，进一步了解内核的执行过程。 • 实验内容：在NtQueryInformationFile ()函数使用输入的文件句柄获得文件对象，从文件对象的FileName属性可以得到包含完整路径的文件名。得到文件名之后，对其内容进行检查，如果其中包含某特定字符串（以“crash”为例），则拒绝本次操作，返回STATUS_ACCESS_DENIED的信息。上层应用程序得到该信息后便给用户返回相应的报错信息。
查询文件 • 实验过程： • 为了通过文件名对文件进行操作，我们首先需要得到的就是文件名。而文件对象中的FileName是包含完整路径的。需要用wcsstr ()函数进行处理，判断该其中是否包含指定的字符。注意wcsstr ()的参数都是Uicode字符。 • 文件对象中的FileName是UNICODE_STRING类型的，该结构体的成员包括Length，MaximumLength，Buffer分别是该字符串的长度，最大长度和指向字符串的指针。因此需要用语句fileObject->FileName.Buffer取得文件名。
查询文件 • 实验过程： • 为了便于更直观的查看FileName的内容，在检查文件名之前先调用DbgPrint()函数打印得到的文件名。在这里需要注意的一点是得到的字符串是Unicode的，因此打印时候的控制符要用%ls，而不是我们常用的%s。
查询文件 • 实验过程： • 在获得文件对象后加入下列语句 • DbgPrint("NtQueryInformationFile() has queried file: \"%ls\"!\n"); • if (wcsstr(fileObject->FileName.Buffer,CrashName.Buffer) >0 ){ return STATUS_ACCESS_DENIED; }
