第三章 其它水泵. 射流泵 、真空泵、螺旋泵、汽升泵、往复泵、齿轮泵、隔膜泵、螺杆泵、水击泵、罗茨鼓风机、. 第一节 射 流 泵. 流量比. 压头比. 断面比. H 1 一喷嘴前工作液体具有比能（ mH 2 O）； H 2 — 射流泵出口处液体具有的比能，也即射流泵的扬程（ mH 2 O）； Q 1 — 工作液体的流量 （ m 3 ／s）； Q 2 — 被抽液体的流量 （ m 3 ／s）； F l — 喷嘴的断面积（ m 2 ）； F2— 混合室的断面积（ m 2 ）。. 三、射流泵的应用.
E N D

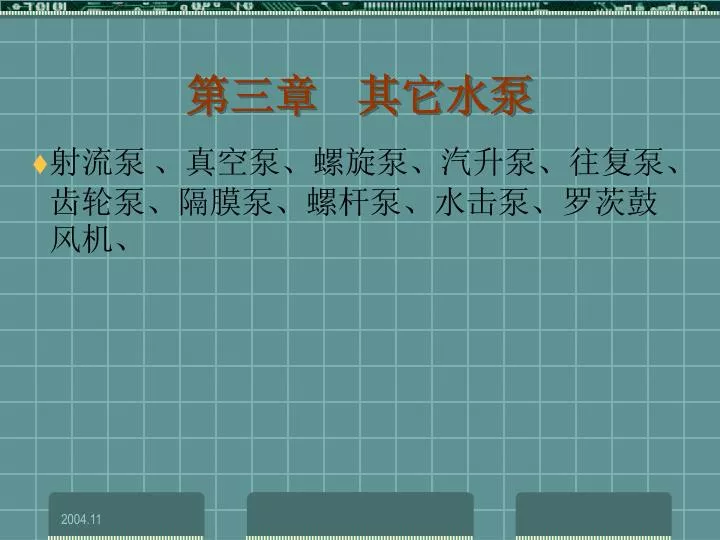

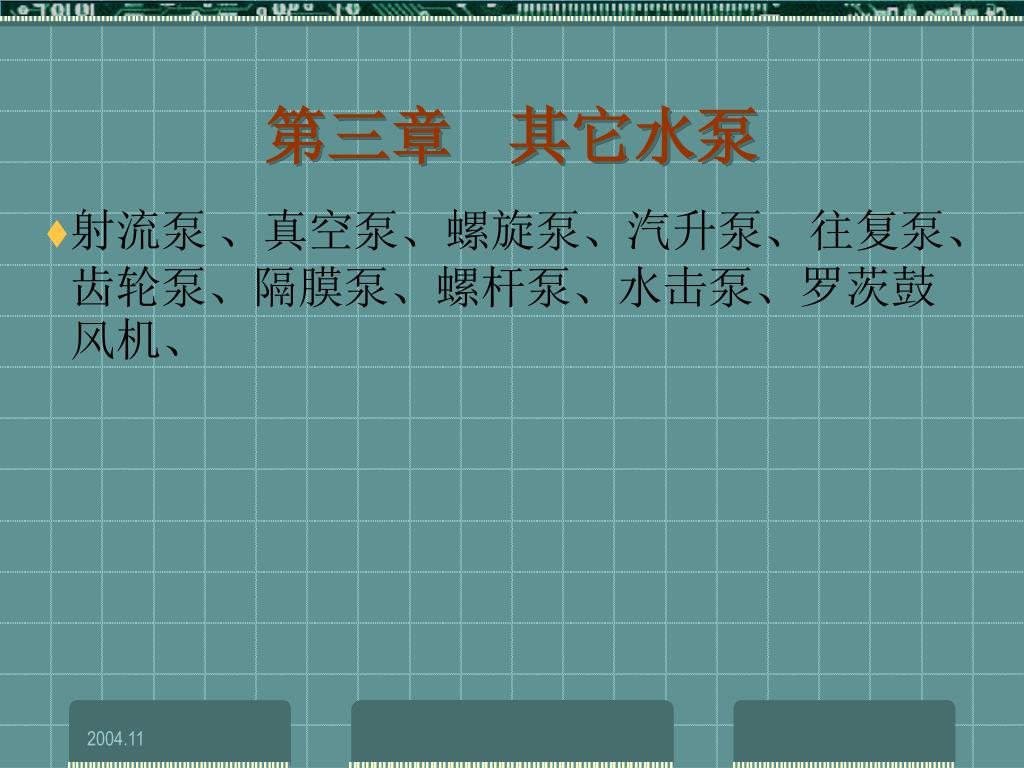

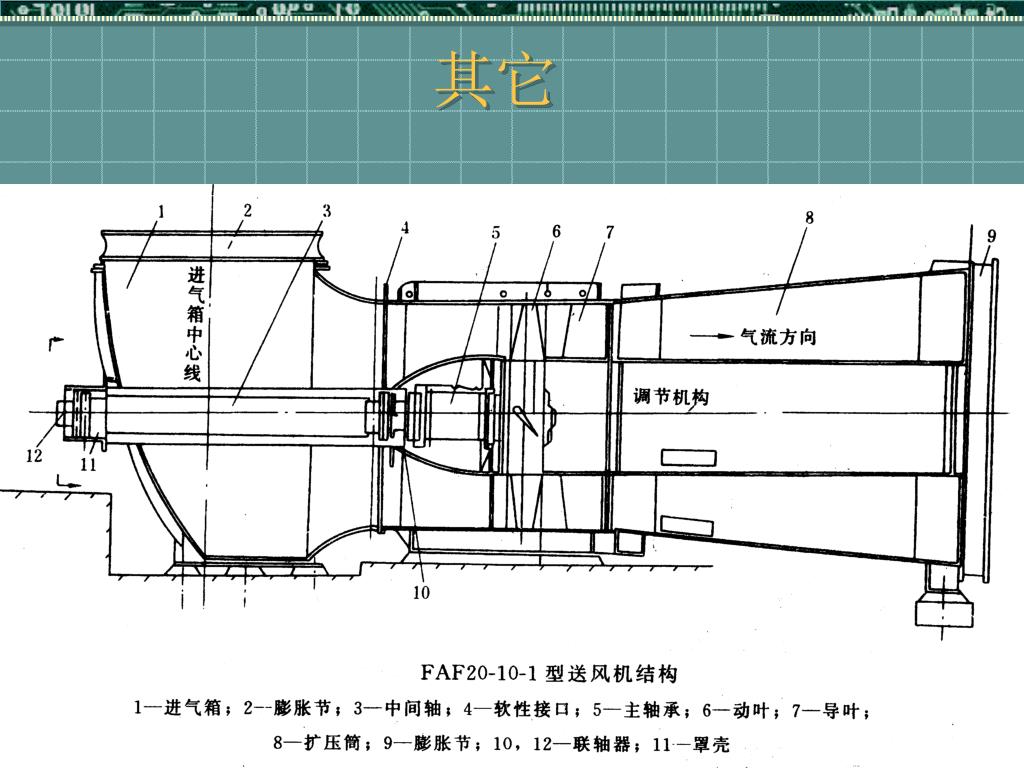

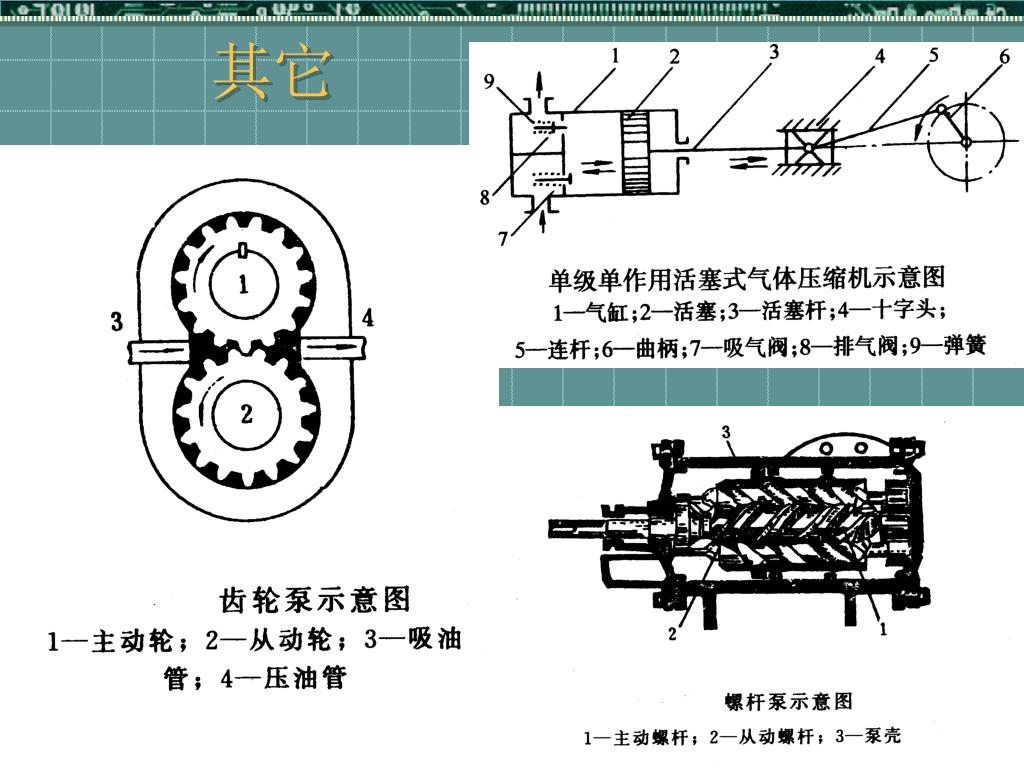

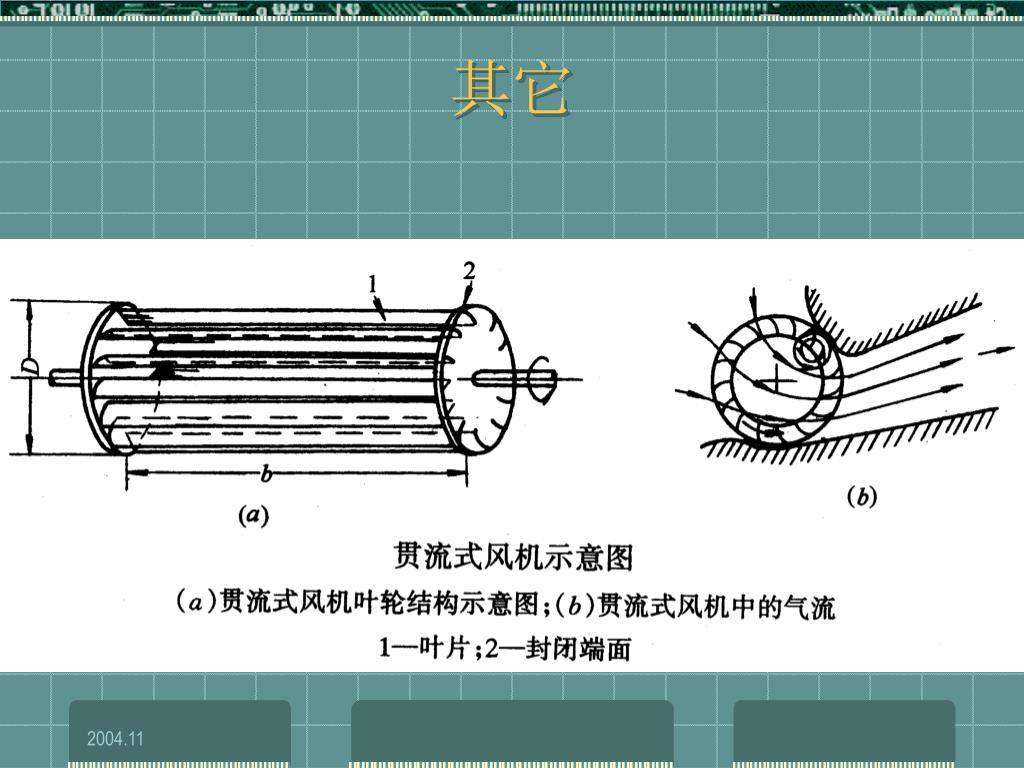

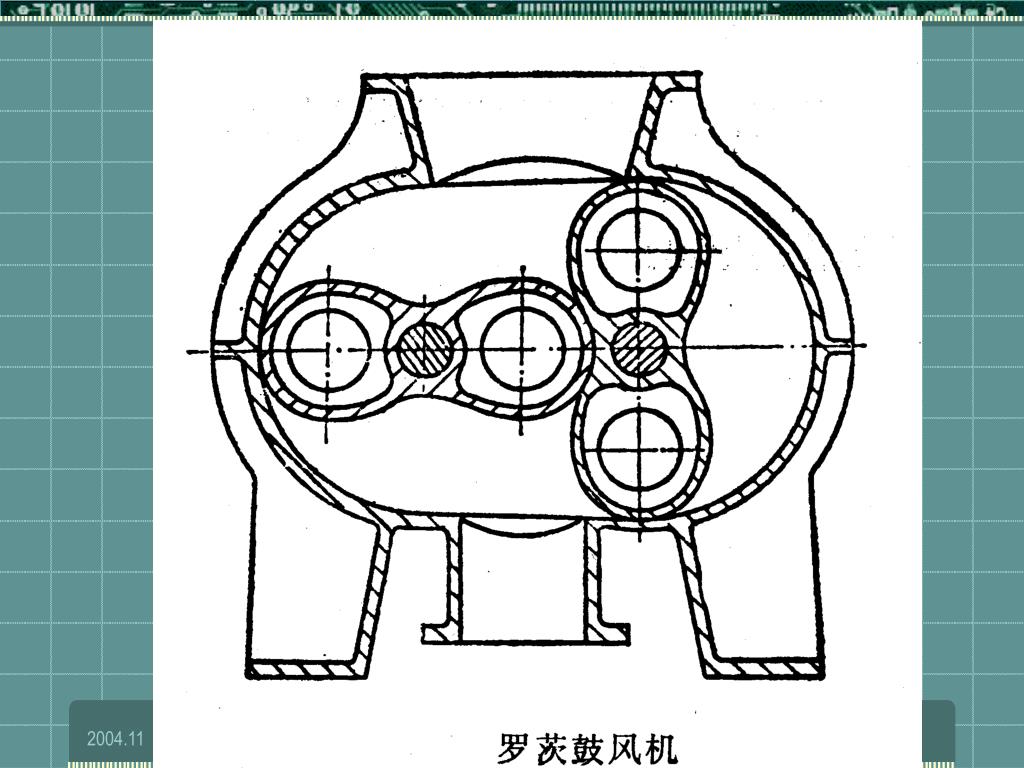

第三章其它水泵 • 射流泵 、真空泵、螺旋泵、汽升泵、往复泵、齿轮泵、隔膜泵、螺杆泵、水击泵、罗茨鼓风机、

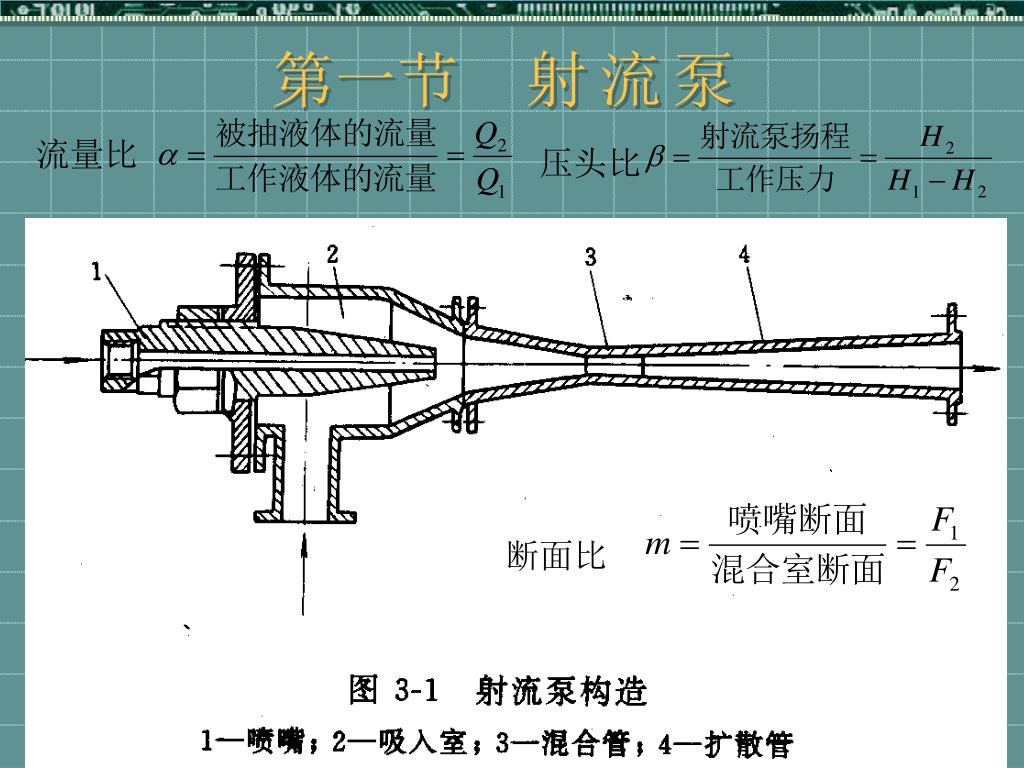

第一节射流泵 流量比 压头比 断面比

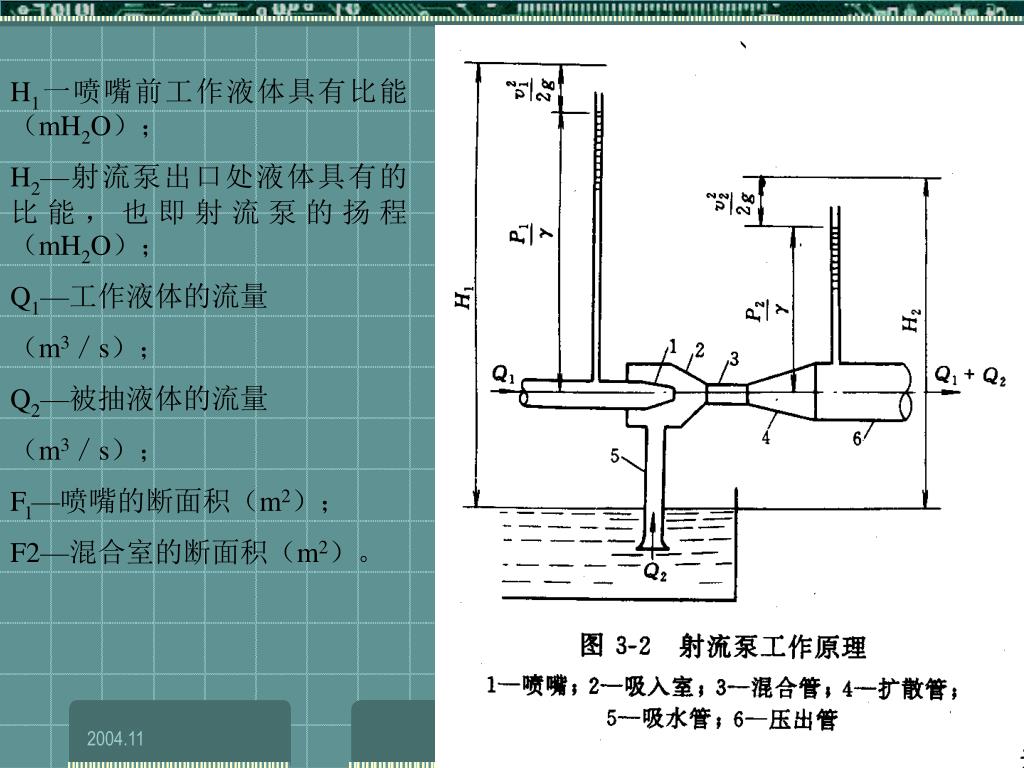

H1一喷嘴前工作液体具有比能（mH2O）； H2—射流泵出口处液体具有的比能，也即射流泵的扬程（mH2O）； Q1—工作液体的流量 （m3／s）； Q2—被抽液体的流量 （m3／s）； Fl—喷嘴的断面积（m2）； F2—混合室的断面积（m2）。
三、射流泵的应用 • 射流泵优点有：（1）构造简单、尺寸小、重量轻、价格便宜；（2）便于就地加工，安装容易，维修简单；（3）无运动部件，启闭方便，当吸水口完全露出水面后，断流时无危险；（4）可以抽升污泥或其它含颗粒液体；（5）可以与离心泵联合串联工作从大口井或深井中取水。缺点是效率较低。

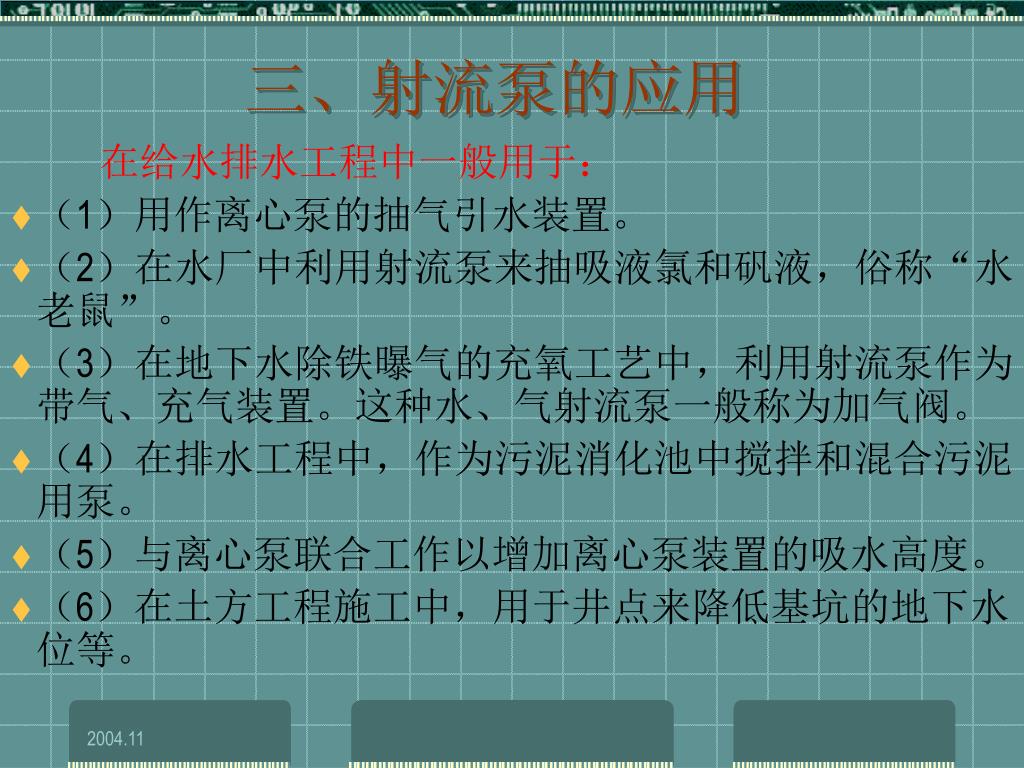

三、射流泵的应用 在给水排水工程中一般用于： • （1）用作离心泵的抽气引水装置。 • （2）在水厂中利用射流泵来抽吸液氯和矾液，俗称“水老鼠”。 • （3）在地下水除铁曝气的充氧工艺中，利用射流泵作为带气、充气装置。这种水、气射流泵一般称为加气阀。 • （4）在排水工程中，作为污泥消化池中搅拌和混合污泥用泵。 • （5）与离心泵联合工作以增加离心泵装置的吸水高度。 • （6）在土方工程施工中，用于井点来降低基坑的地下水位等。

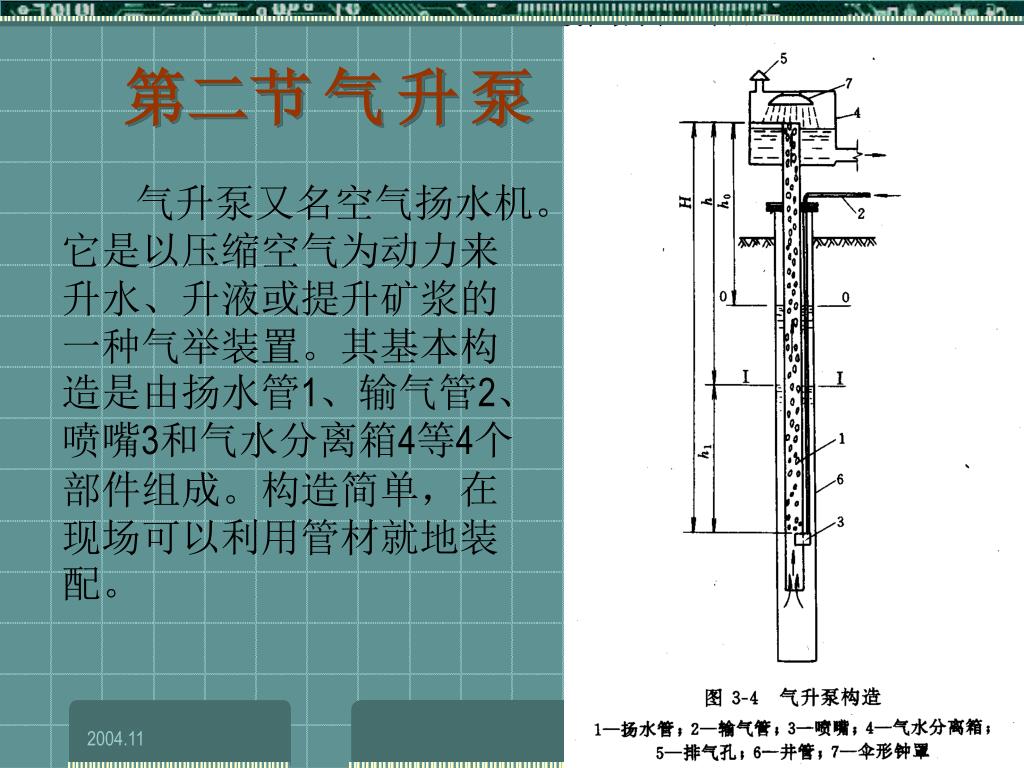

第二节气升泵 气升泵又名空气扬水机。它是以压缩空气为动力来升水、升液或提升矿浆的一种气举装置。其基本构造是由扬水管1、输气管2、喷嘴3和气水分离箱4等4个部件组成。构造简单，在现场可以利用管材就地装配。

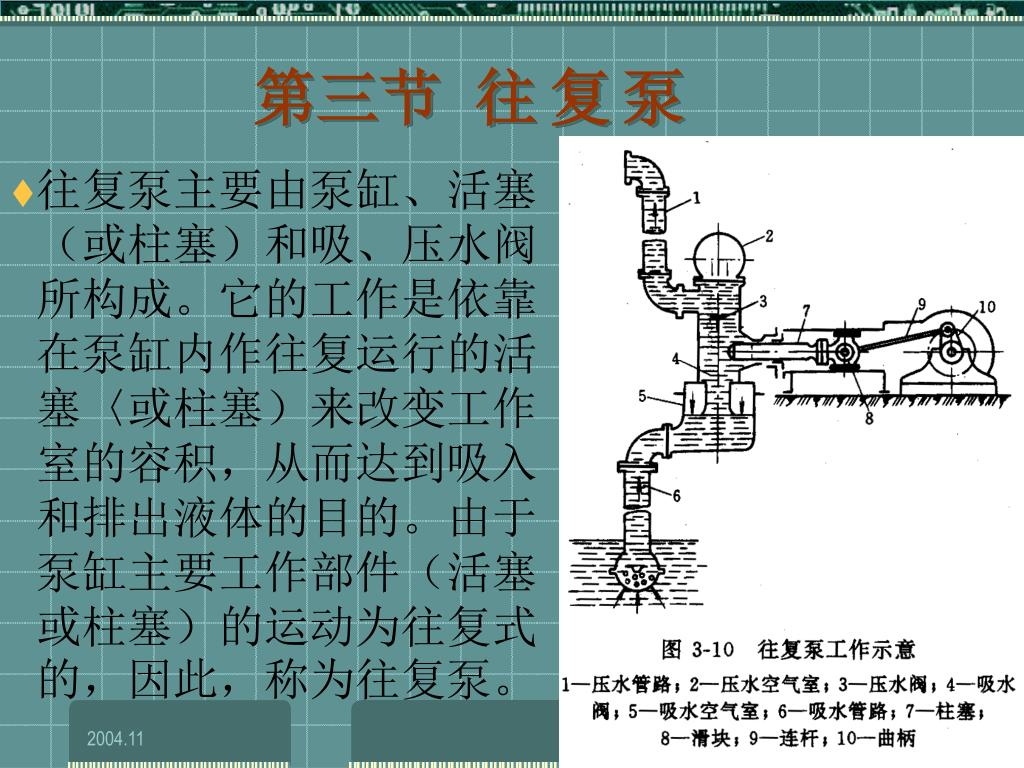

第三节往复泵 • 往复泵主要由泵缸、活塞（或柱塞）和吸、压水阀所构成。它的工作是依靠在泵缸内作往复运行的活塞〈或柱塞）来改变工作室的容积，从而达到吸入和排出液体的目的。由于泵缸主要工作部件（活塞或柱塞）的运动为往复式的，因此，称为往复泵。

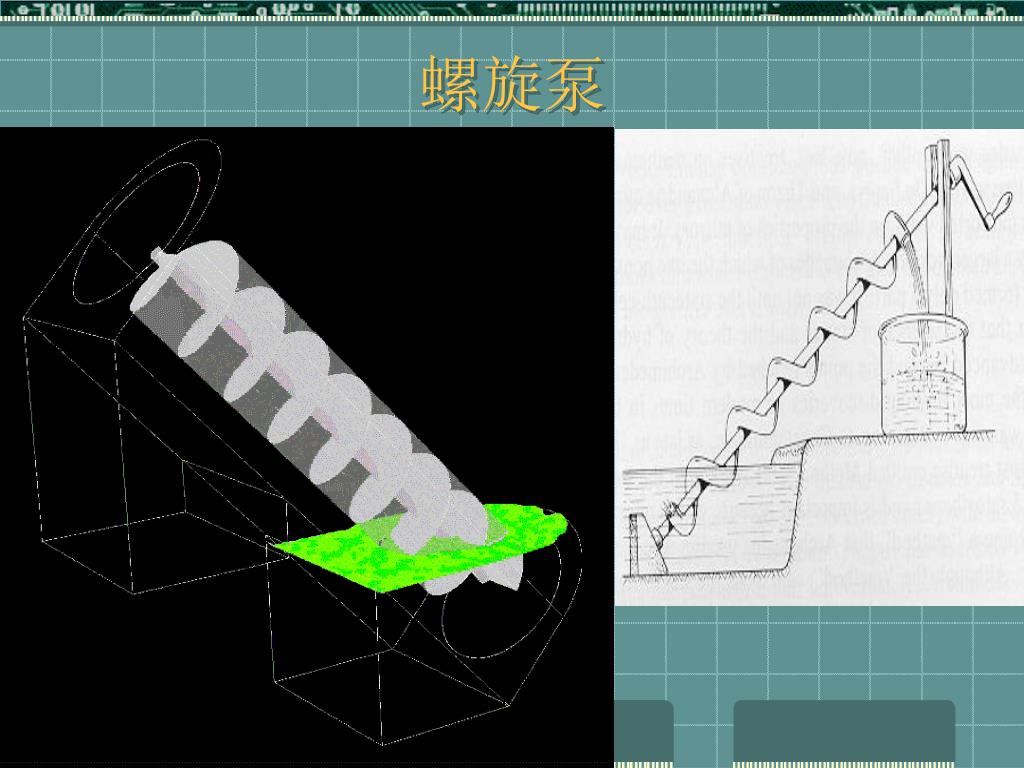

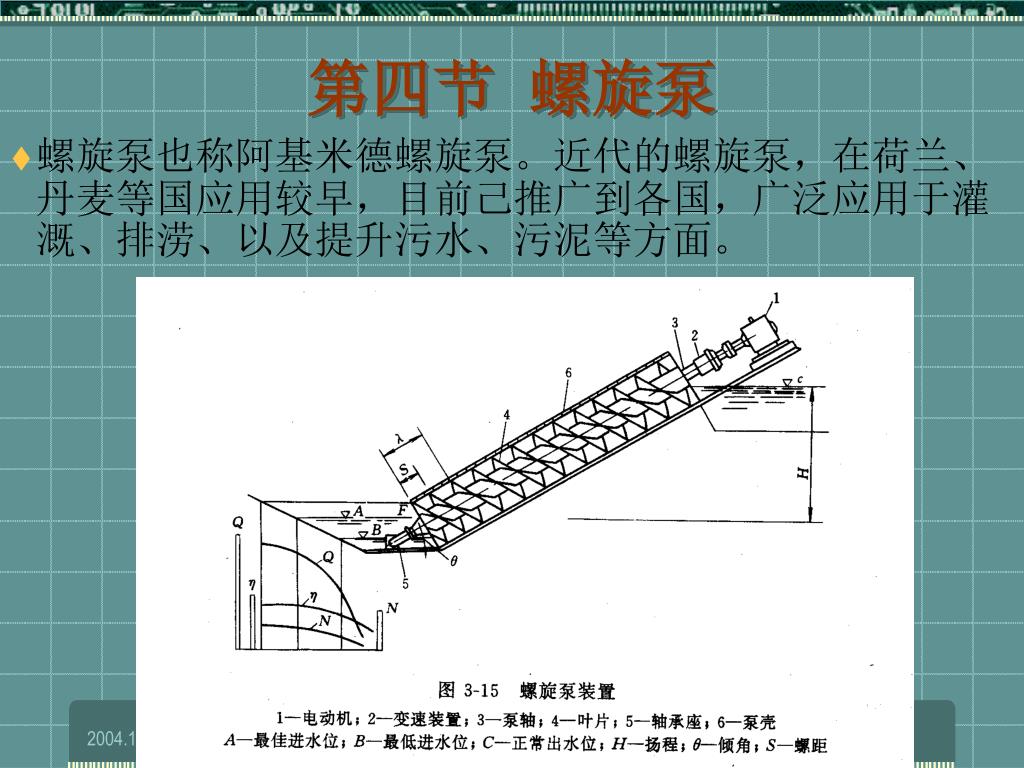

第四节螺旋泵 • 螺旋泵也称阿基米德螺旋泵。近代的螺旋泵，在荷兰、丹麦等国应用较早，目前己推广到各国，广泛应用于灌溉、排涝、以及提升污水、污泥等方面。

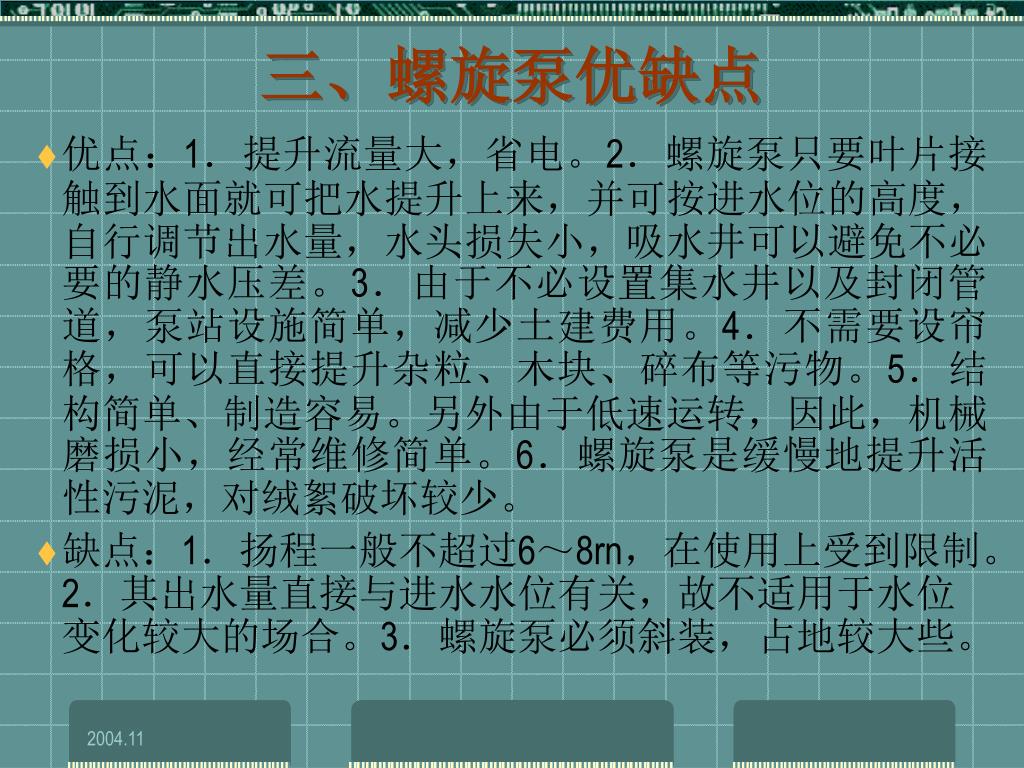

三、螺旋泵优缺点 • 优点：1．提升流量大，省电。2．螺旋泵只要叶片接触到水面就可把水提升上来，并可按进水位的高度，自行调节出水量，水头损失小，吸水井可以避免不必要的静水压差。3．由于不必设置集水井以及封闭管道，泵站设施简单，减少土建费用。4．不需要设帘格，可以直接提升杂粒、木块、碎布等污物。5．结构简单、制造容易。另外由于低速运转，因此，机械磨损小，经常维修简单。6．螺旋泵是缓慢地提升活性污泥，对绒絮破坏较少。 • 缺点：1．扬程一般不超过6～8rn，在使用上受到限制。2．其出水量直接与进水水位有关，故不适用于水位变化较大的场合。3．螺旋泵必须斜装，占地较大些。
