  1. 天津轻工职业技术学院 电机及机床电气控制 项目 五 直流电动机的 电气控制

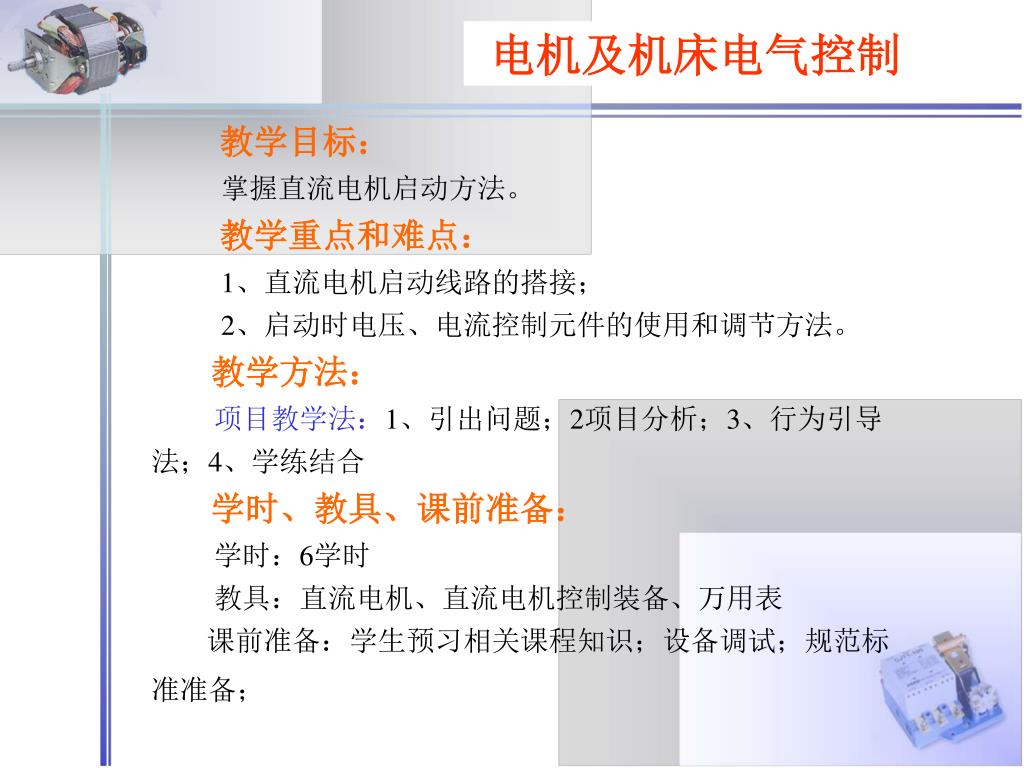

  2. 电机及机床电气控制 教学目标： 掌握直流电机启动方法。 教学重点和难点： 1、直流电机启动线路的搭接； 2、启动时电压、电流控制元件的使用和调节方法。 教学方法： 项目教学法：1、引出问题；2项目分析；3、行为引导法；4、学练结合 学时、教具、课前准备： 学时：6学时 教具：直流电机、直流电机控制装备、万用表 课前准备：学生预习相关课程知识；设备调试；规范标准准备；

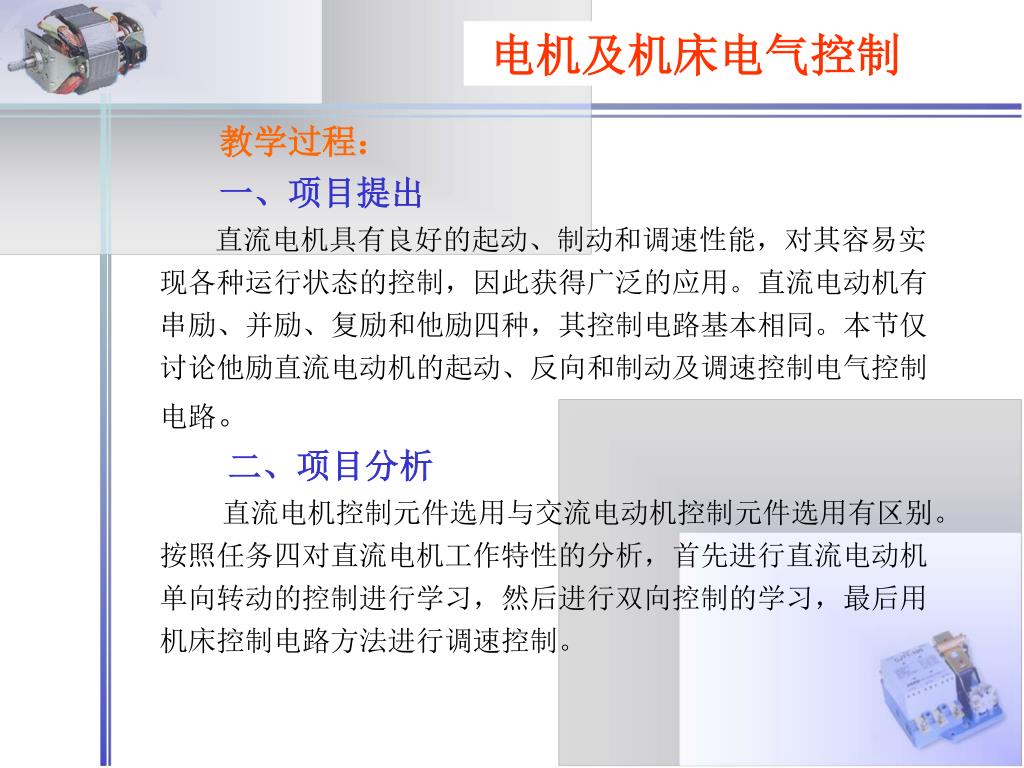

  3. 电机及机床电气控制 教学过程： 一、项目提出 直流电机具有良好的起动、制动和调速性能，对其容易实现各种运行状态的控制，因此获得广泛的应用。直流电动机有串励、并励、复励和他励四种，其控制电路基本相同。本节仅讨论他励直流电动机的起动、反向和制动及调速控制电气控制电路。 二、项目分析 直流电机控制元件选用与交流电动机控制元件选用有区别。按照任务四对直流电机工作特性的分析，首先进行直流电动机单向转动的控制进行学习，然后进行双向控制的学习，最后用机床控制电路方法进行调速控制。

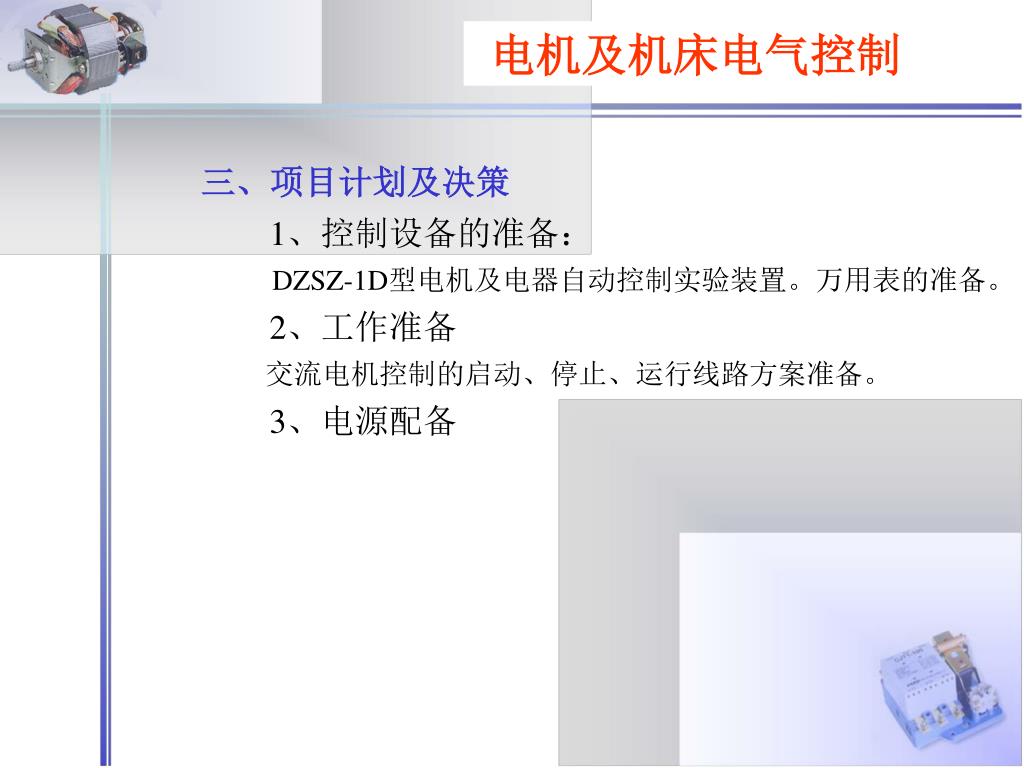

  4. 电机及机床电气控制 三、项目计划及决策 1、控制设备的准备： DZSZ-1D型电机及电器自动控制实验装置。万用表的准备。 2、工作准备 交流电机控制的启动、停止、运行线路方案准备。 3、电源配备

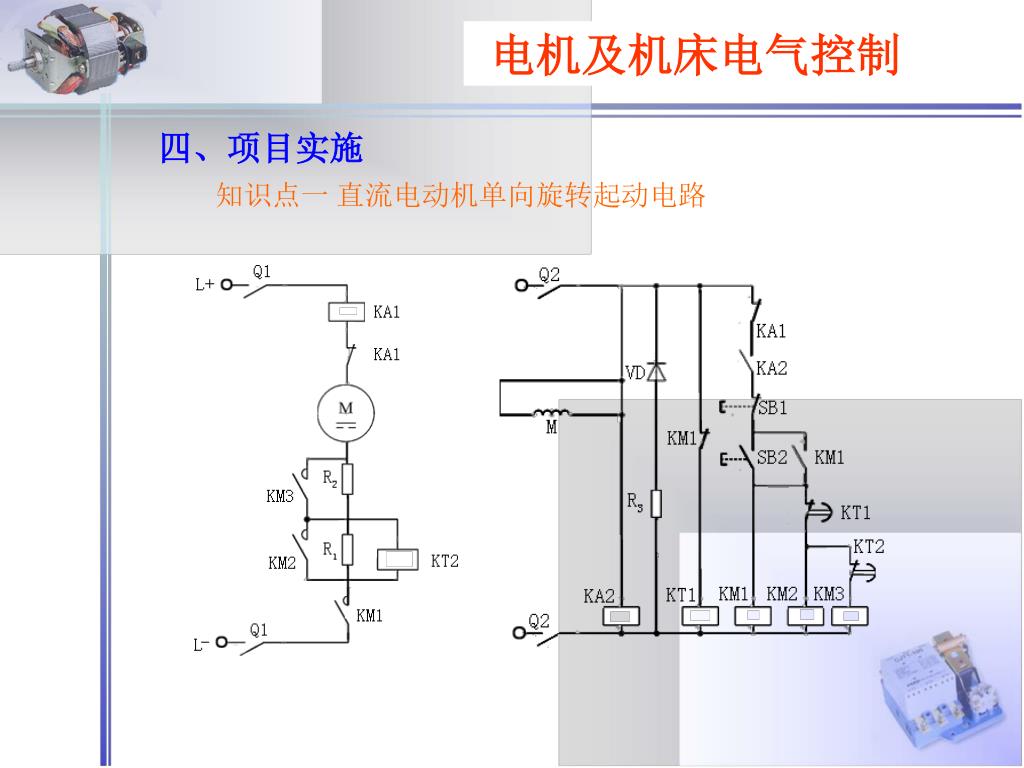

  5. 电机及机床电气控制 四、项目实施 知识点一 直流电动机单向旋转起动电路

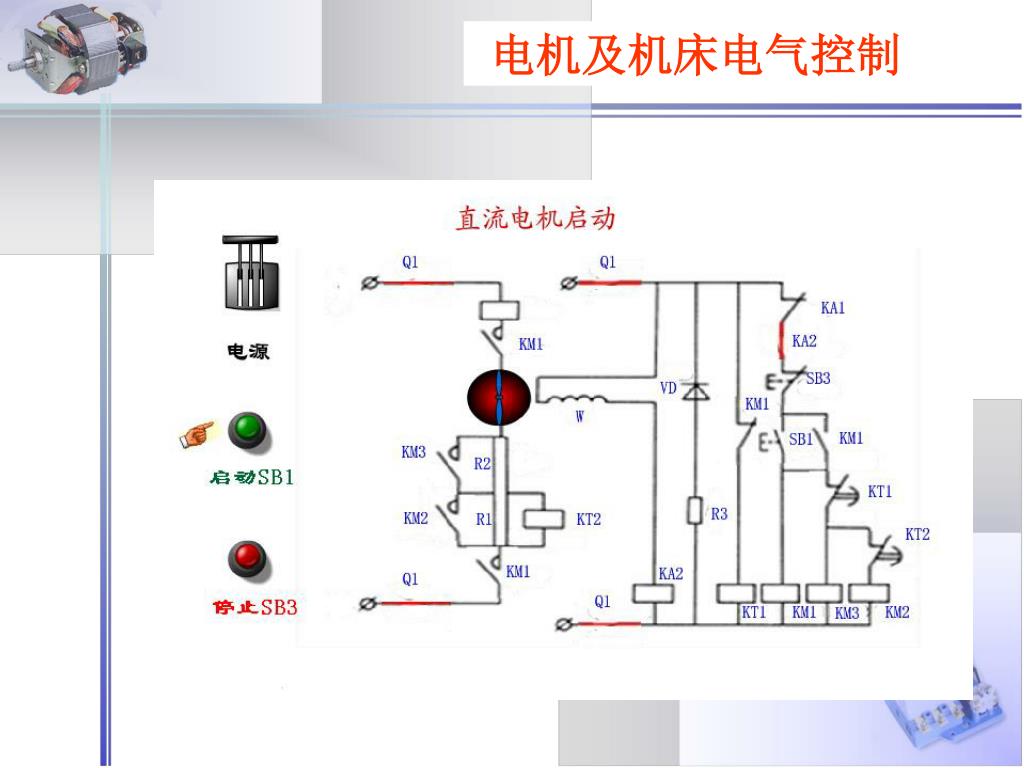

  6. 电机及机床电气控制

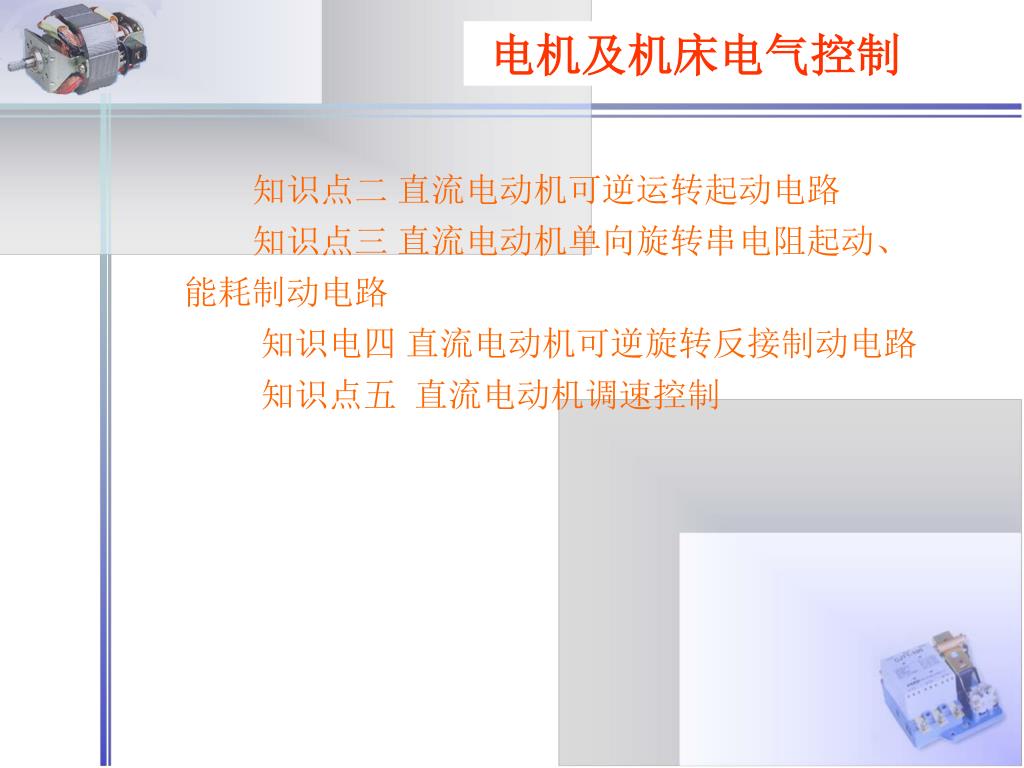

  7. 电机及机床电气控制 知识点二 直流电动机可逆运转起动电路 知识点三 直流电动机单向旋转串电阻起动、能耗制动电路 知识电四 直流电动机可逆旋转反接制动电路 知识点五 直流电动机调速控制

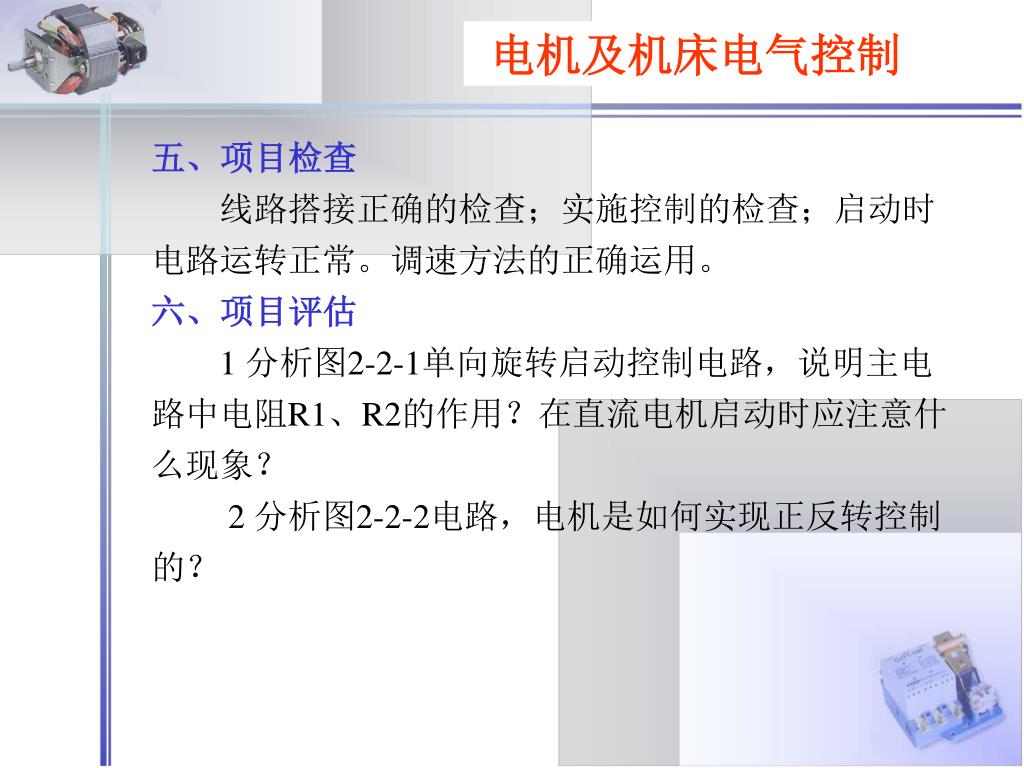

  8. 电机及机床电气控制 五、项目检查 线路搭接正确的检查；实施控制的检查；启动时电路运转正常。调速方法的正确运用。 六、项目评估 1 分析图2-2-1单向旋转启动控制电路，说明主电路中电阻R1、R2的作用？在直流电机启动时应注意什么现象？ 2 分析图2-2-2电路，电机是如何实现正反转控制的？
