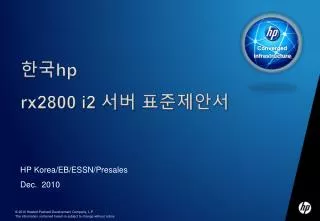

한국 hp rx2800 i2 서버 표준제안서

Loading in 2 Seconds...

play fullscreen
1 / 64

한국 hp rx2800 i2 서버 표준제안서 - PowerPoint PPT Presentation


  • 2446 Views
  • Uploaded on

Converged Infrastructure. 한국 hp rx2800 i2 서버 표준제안서. HP Korea/EB/ESSN/Presales Dec. 2010. rx2800 서버. HP Korea TSG Presales. HP Integrity 서버 제품 군 HP rx2800 소개 HP rx2800 시스템 개요 HP rx2800 시스템 특징 서버 아키텍처 프로세서 성능 HP Integrity Server 관리 솔루션 Why HP?.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '한국 hp rx2800 i2 서버 표준제안서' - penney


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
rx2800
rx2800 서버

HP Korea TSG Presales

HP Integrity 서버 제품 군

HP rx2800 소개

HP rx2800 시스템 개요

HP rx2800 시스템 특징

서버 아키텍처

프로세서

성능

HP Integrity Server 관리 솔루션

Why HP?

hp i ntegrity

Entry-level부터 Mainframe 레벨에 이르는 최고의 확장성& HP 고유의 SX3000 칩셋

  • 탁월한 성능의 Intel Itanium 쿼드코어 프로세서 탑재,HP Integrity 서버군
  • 향후 프로세서 로드맵과 더불어 In-Box Upgrade 제공
HPIntegrity 서버 제품군

Superdome2

업계유일멀티 OS(HP-UX, Windows) 동시 탑재 가능 하드웨어!!

BL890c i2

256-core

BL870c i2

Unix mainframe

32-core

High-end

rx2800 i2

BL860c i2

Mid-range

16-core

Work-group

Itanium 쿼드코어 9300 시리즈(코드명: 튜킬라) 프로세서 1.33/1.6GHz 장착 가능

Entry-level

8-core

8-core

hp integrity
HP Integrity 서버 제품 군

rx2800 i2

BL890c i2

Superdoem2

BL860c i2

BL870c i2

Hot

8-core

8-core

16-core

32-core

256-core

hp rx2800
HP rx2800 소개

rx2800 서버는 7세대 Itanium 프로세서인 듀얼 코어 Itanium2 9300 시리즈(코드명: 투킬라) 프로세서를 장착한 엔트리 레벨의 최신형 컴퓨팅 시스템입니다. 중소규모 단위의 어플리케이션 서비스 또는 대규모 인터넷 환경의 프론트-라인에서 웹 서버 군을 형성하는 안정적이고 가용성 높은 엔트리 레벨의 최신형 컴퓨팅 시스템으로서, 매우 뛰어난 어플리케이션 성능을 구현하며, 프로세서의 성능, 신뢰성, 가용성, 소비전력절감 등의 향상된 기능을 지원합니다.

rx2800 서버는 1.3, 1.6GHz의 Intel 쿼드 코어 Itanium 2 프로세서를 최대 2개(8 core)까지 장착할 수 있는 Symmetric Multi-Processing (SMP) 구조 서버이다.

rx2800 서버는 복수의 빠르고 독립적인 버스 구조를 채택한 최신의 시스템 아키텍처를 사용하며, redundant 핫 플러그 팬, redundant 핫 플러그 전원디스크 및 장애 CPU 자동 비활성화 기능과 같은 높은 가용성을 제공합니다. 또한 HP Integrated Light-Out(iLO3) Advance Pack이 기본 장착되어 보다 효과적이고 강력한 원격 관리가 가능하다.

rx2800 서버는 2U 크기의 랙 타입으로 2m 랙에 최대 20대를 장착할 수 있고 차세대 Itanium2 프로세서로의 In-box 업그레이드를 지원함으로써 고객의 투자를 보호한다.

HP의 최첨단 서버기술로 태어난 Boxboro 칩 셋과 듀얼 코어 Itanium2 프로세서를 장착한 rx2800 서버는 HP-UX, Windows, OpenVMS 운영체제 모두를 실행할 수 있으며, 이를 통해 고객에게 다양한 환경과 경쟁력 있는 기술을 제공한다.

rx2800

hp rx28001
HP rx2800 시스템 개요

HP 인테그리티 rx2800 서버는 엔트리 클래스 서버의 가치에 새로운 지평을 연 서버로서, 비용 효과적인 플랫폼으로서 높은 와트(Watt)당 성능과 고집적의 랙 밀도를 제공합니다. rx2800은 완벽한 어플리케이션 처리와 대용량의 트랜잭션 워크로드의 처리 능력을 갖춘 시스템으로서 뛰어난 성능과 용이한 확장성을 제공하며, 데이터베이스 치리, 자바 어플리케이션, 비즈니스 인텔리전스, 테크니컬 컴퓨팅 환경 등 차세대 데이터 센터 운용 환경을 위한 최적의 플랫폼입니다. rx2800은 랙(Rack) 또는 사무실 환경을 위한 타워형의 폼 팩터를 제공하며, 3년 간의 표준 보증을 지원하고, 비즈니스 크리티컬 업무 지원을 위한 최적의 Unix 환경을 지원할 뿐만 아니라 업계 표준 OS로 자리잡은 윈도 서버 2008 운영체제와 엔터프라이즈 고객을 위한 OpenVMS를 지원합니다. 또한 HP VM(가상 머신)을 이용하여 Unix, 윈도우운영체제를 한 대의 서버에서 통합 운영이 가능합니다. 이러한 유연한 OS 지원 능력은 소중한 고객의 IT 투자비용을 보호할 뿐 더러 서버 통합 운영에 의한 고객의 IT 비용을 획기적으로 절감해 줍니다.

rx2800

성 능

가 용 성

통합관리 솔루션

유 연 성

  • DPR(Dynamic ProcessorResiliency)
  • DMR(Dynamic MemoryResiliency)
  • Double Chip Spare Memory
  • 내장 RAID 하드 디스크
  • Redundant Fans & Redundant Power Supply
  • VSE & Serviceguard지원
  • HP System Insight Manager(SIM)
  • HP System Insight Display
  • 원격 관리를 위한 iLO3
  • HP 인테그리티에센셜소프트웨어
  • 글로벌 워크로드 매니저(gWLM)
  • HP RDP(Rapid Deployment Pack)
  • 2 가지 Form Factor 지원(Rack, Tower)
  • Multi-OS 지원 (HP-UX,Windows, OpenVMS)
  • HP Integrity VM (Virtual Machine) 지원
  • 한 대의 서버에 HP-UX,Windows 동시 운영 지원
  • Qaud Core Intel Itanium2 프로세서
  • 2processor/8cores

HP VSE (가상서버 환경)

hp rx28002
HP rx2800 시스템 특징

rx2800 서버는 프로세서, 메모리, I/O 시스템 그리고 고 가용성 부분의 일반적인 특성은 아래와 같습니다.

고 가용성

  • DPR(Dynamic Processor Resiliency) 지원
  • 더블 칩 스페어링에 의한 메모리 보호
  • DMR(Dynamic Memory Resiliency) 지원
  • HP p410i SAS 내장 RAID Controller : RAID0,1,5,6 지원
  • N+N 구조의 핫-스왑 전원 공급기 및 쿨링 팬
  • HP Serviceguard 의 다양한 클러스터 지원, 3년 익일 온사이트 서비스

관리 및 지원

운영 체제

  • 원격 관리를 위한 iLO3 Advanced Pack 지원
  • Web GUI, DHCP/DNS, IPMI over LAN 지원
  • HP-UX 11i v3
  • Windows Server 2008 / OpenVMS v8.4

물리적 특성

  • 고밀도(2U 랙 크기)
  • 2m 랙에 최대 20개의 서버 장착

프로세서 및

칩셋

  • 최대 2개의 듀얼 또는 쿼드 코어 Itanium2 프로세서(최대 8core)
  • 1.6GHz/10MB L3 Cache(Dual Core), 1.33 GHz/16MB L3 Cache((Qaud Core), 1.6 GHz/20MB L3 Cache(Quad Core), Boxboro 칩셋 사용

HPrx2800

메모리

  • 최소 4GB, 최대 96GB 메모리 장착 가능 192GB max (with 8GB DIMMs*)
  • PC3-10600 DDR3 SDRAM 메모리
  • Double chip spare 기능 탑재(2GB DIMM장착시미지원)
  • 최대 24개의 DIMM 슬롯

I/O

서브 시스템

  • 6개의 PCI-e 슬롯
  • 8포트 SAS HBA 제공/ 8개의 핫플러그SAS 디스크(최대 1,168GB)
  • RAID1(기본) 또는 RAID1,5,6(선택) 지원/ 4개의 10/100/1000 Base-TX LAN 포트(RJ-45)
  • 10/100/1000 Base-TX 관리 LAN(Telnet, Web Console), 4개 USB 포트, 1개 VGA, 1개 serial 포트
  • 1개 DVD-ROM 또는 DVD+RW 중 선택
slide8
서버 아키텍처

rx2800 물리적 구조

rx2800 시스템 아키텍처

Boxboro 칩 셋

서버 기술 사양

투자 보호

rx28001

시스템 인사이트 디스플레이

8 개의 2.5” SAS 하드디스크 (핫 플러그 지원)

Front Panel Console (KVM)

DVD-ROM/RW

USB 2.0(2포트)

장애컴포넌트 인디케이터

전원

LED와 UID 디스플레이

–전체 시스템 Health

rx2800 물리적구조

전면 부

rx28002

6개의 I/O 카드 슬롯

4개의 10/100/1000 Base-T LAN

VGA

2개의 파워 서플라이

직렬포트

2개의 USB 2.0 포트

iLO3 관리 LAN

(10/100/1000Base-T)

rx2800 물리적구조

후면 부

rx28003

HDD 케이지

최대8개의핫플러그 하드디스크 드라이브

(최대 4.8TB)

CPU

2 sockets/최대 8 cores

6개의 I/O slot

4 integrated 1GbE LAN

파워 서플라이

Redundant hot-plug

메모리

최소 4GB 최대 192GB DDR3

내장 RAID Controller

RAID 0/1/5/6

rx2800 물리적구조

내부 이미지 (상면 부)

rx28004

1 ~ 2 개의 듀얼코어 또는 쿼드 코어 Itanium2 프로세서

DVD-ROM 또는

DVD+RW

2 개의 파워서플라이

[밑에 ICH10, Gromit XE & RN50 비디오 컨트롤러]

2개의 low profile PCIe

[ 밑에 p410i RAID controller]

시스템 인사이트 디스플레이

Internal USB

2개의 full-length PCIe

[밑에 2개의 half length PCIe]

Chipset

6개의 시스템 팬

8 개의 핫-플러그 SAS 디스크

24 개의 DDR3 메모리 모듈

rx2800 물리적 구조

내부 이미지 (측면 부)

3.50”

27.1”

19.0”

rx28005

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

DDR3 DIMM

Itanium® 9300

(Tukwila-MC)

Itanium® 9300

(Tukwila-MC)

QPI

rx2800 시스템 아키텍처

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

DIMM

시스템 아키텍처

Single Chip Sparing보다 17배 높은 신뢰성 제공

일반CPU보다 2배이상의 신뢰성 제공

Processor RAS

  • ECC, parity protection
  • Soft Error hardened latches
  • Cache Safe technology for L2I, L2D, Directory, L3
  • Recoverable MCA
  • Correctable Machine Check Interrupt (CMCI)

Memory RAS

  • Double-Chip Sparing
  • Pro-active memory scrubbing
  • Addr/Ctrl Parity checking

MB

MB

MB

MB

MB

MB

MB

MB

프로세서 속도 및 캐쉬 메모리

시스템 속도 및 대역폭

Intel® 7500

IOH

(Boxboro-MC)

Intel®

ICH10

SMI RAS

  • Retry on CRC error
  • Lane failover
  • QPI Link 대역폭 – 19.2GB/s
  • 메모리 버스 대역폭 – 51.2GB/s
  • I/O 버스 대역폭 – 38.6GB/s
  • 최대 2개의 고성능 쿼드코어Itanium 2 프로세서(1.33GHz, 1.6GHz) 또는 두얼코어(1.6GHz) 프로세서 지원
  • L1 캐쉬– 코어당 32KB
  • L2 캐쉬- 코어 당 512KB Instruction 캐쉬, 256KBData 캐쉬
  • L3 캐쉬
    • 1.6GHz: 20MB(코어 당 5MB-쿼드코어)
    • 1.3GHz: 16MB(코어 당 4MB--쿼드코어)
    • 1.6GHz: 10MB(코어 당 5MB-듀얼코어)

QPI RAS

  • Link recovery on CRC error
  • Self-healing by mapping out bad data/clock lanes
  • Poison forwarding

IO RAS

  • PCIe Advanced Error Reporting
  • PCIe LCRC

PCIe Gen2

Gen1

PCIe Cards

Core I/O

BIOH

Tukwila Processor

Tukwila Processor

6.4 GB/s

Millbrook

6.4 GB/s

Millbrook

Memory

Controller

Memory

Controller

19.2 GB/s

6.4 GB/s

Core1

Core2

6.4 GB/s

Core1

Core2

Millbrook

Millbrook

QPI Link

6.4 GB/s

6.4 GB/s

Memory

Controller

Millbrook

Millbrook

Memory

Controller

6.4 GB/s

Core3

Millbrook

6.4 GB/s

Core4

Core3

Core4

Millbrook

19.2 GB/s

QPI Link

19.2 GB/s

QPI Link

rx28006
rx2800 시스템 아키텍처

메모리 구조

24개의 DIMM 메모리 슬롯에 최대 192GB까지 확장 가능하며, 51.2GB/s의 메모리 버스 대역폭은 메모리 Latency를 줄여주고, 더블 칩 스페어링 기능을 통해 단일 DIMM에서 두 개의 DRAM 장애가 발생하는 경우에도 시스템의 장애로 이어지지 않도록 함으로써 산업 표준 ECC 알고리즘과 비교하여 단일 시스템의 가용성을 획기적으로 향상시켜 줍니다.

지원 메모리 옵션

페어(pair) 단위의 메모리 탑재

메모리 성능

메모리 보호

  • ECC (Error Checking and Correcting) 메모리 보호 및 Double-Chipspare 지원
  • 4GB 메모리 (2 x 2GB DIMMs)
  • 8GB 메모리 (2 x 4GB DIMMs)
  • 향후16GB 메모리 (2 x 8GB DIMMs)
  • 최대 메모리 성능은 같은 용량의 DIMMs을 모든 메모리 슬롯에 탑재 시 지원
  • 지원되는 DIMM 사이즈 : 2GB , 4GB , 8GB
  • PC3 10600 Registered CAS9 DDR3 memory module
  • 24개 DIMM슬롯 (4 Memory Riser, Riser당 6DIMM슬롯)
  • 51.2GB/s 메모리 대역폭 제공
rx28007
rx2800 시스템 아키텍처

메모리 보호 기술

칩 스페어링 기능은 메모리 DIMM을 구성하는 DRAM 중의 하나에서 장애가 발생한 경우에도 시스템의 장애로 이어지지 않도록 함으로써 단일 시스템의 가용성을 보장하는 기술입니다. 그러나 장애가 발생한 DRAM은 여전히 캐쉬 보호 알고리즘인 ECC 계산의 일부로 남아있기 때문에 메모리 성능을 저하시킬 수 있습니다. 때문에, 장애가 발생한 DIMM은 가능한 한 빠른 시간 내에 교환해 주어야 합니다.

장애 발생

정상동작 (가능한 한 빠른 시간 내에 교체해야 함)

  • Unplanned Down 타임 제거
  • 하나의 DIMM에서 두 개의 DRAM 장애 발생시에 시스템 장애

HP가 Boxboro 칩셋과 함께 제공하는 더블 칩 스페어링 기능은 단일 DIMM에서 두 개의 DRAM 장애가 발생하는 경우에도 시스템의 장애로 이어지지 않도록 함으로써 산업 표준 ECC 알고리즘과 비교하여 단일 시스템의 가용성을 1200배 이상 향상시키는 기능입니다. 특히, DRAM 장애가 발생하면 장애가 발생한 DRAM을 ECC 알고리즘 계산에서 바로 제거하여(“Eraser” 기능) DRAM 장애로 인한 메모리 성능 저하를 방지합니다. 더블 칩 스페어링 기능은 별도의 메모리를 추가하지 않고서도 메모리 미러링의95%까지 안정성을 보장합니다.

장애 발생

장애 발생

정상 동작(장애 DRAM을 ECC 알고리즘 계산에서 제거)

정상 동작(고객이 원하는 시기에 교체)

산업 표준 ECC 알고리즘보다 1200배 안정성 제공

메모리 mirroring의 95% 안정성 제공

rx28008

Boxboro(IOH)

ICH10

rx2800 시스템 아키텍처

I/O 서브시스템(Boxboro & ICH10)

  • 14 개의 PCIe Gen 2 링크
  • 최대 6개의 일반 PCIe슬롯
  • PMC8011 SAS Controller 장착
  • SouthBridge ICH10 controller 장착
  • 6개의 PCIe Gen 1 링크
  • 2개의 Dual 1G NIC (총 4포트 1G LAN)
  • Gromit GXE Micro Controller (iLO 3) 장착
  • RS232 Port (iLO 3와 OS의 접근을 스위치 가능)
  • 관리 네트워크 LAN
  • PCI 링크
  • 전/후면 커넥션을 가진 VGA 접속
  • DVD 드라이브를 위한 SATA controller
  • USB포트 (외부 4개, 내부 1개)
rx28009
rx2800 시스템 아키텍처

Core I/O

  • 코어 I/O는 크게 4개 포트의 Gigabit LAN과 RAID구성을 위한 SAS Controller, 관리 및 콘솔용 포트등 기타 I/O장치로 구성이 된다.

내장 4 포트 1000Base-TX LAN 기본 제공

내장 8 포트 SAS (Serial Attached

SCSI) 호스트 버스 어댑터 기본 제공

기타 장치

  • 2개 의 듀얼포트 Intel 82575 네트워크 카드 내장(4포트)
  • 10/100/1000 baseTX LAN , Auto-speed sensing, RJ-45 connector, Wake-On-LAN 지원
  • HP 410i 6Gb SAS RAID Controller
  • 최대 8개의 2.5” SAS 디스크 탑재(최대 2.4TB)
  • 하드웨어 RAID 0, 1, 5, 6 지원
  • ZMR(Zero Memory 시): 2개의 볼륨 지원, RAID 0, 0+1, 10
  • Full Featured (512MB Cache+ supercap/battery옵션): RAID 0, 0+1, 1, 5, 10
  • Advanced Pack (Full Featured + RAID 60 License) : RAID 0, 0+1, 5, 6, 10, 50, 60
  • 내장 디스크 : 10K rpm - 146GB, 300GB 디스크 지원 , 15K rpm - 73GB , 146GB 디스크 지원
  • 5개의 USB 2.0 포트(앞 :2개, 뒤 : 2개, 내부 : 1개)
  • Management LAN : 10/100/1000Base-TX(RJ45 Connector)
  • 1개의 시리얼 포트
  • 2개의 VGA 포트
  • DVD ROM 또는 DVD+RW
rx280010
rx2800 시스템 아키텍처

I/O 서브 시스템 – Trusted Platform Module (TPM)

기 능

  • 플랫폼 인증
  • Sensitive 정보 보호
  • 데이터 무결성 보호
  • 시스템 privacy 보호

TPM

  • TPM은 HP-UX 11i 를 운용하고 있는 서버 상에서높은 보안 기능을 제공합니다 (선택사양)
    • 다른 하드웨어와는 독립된 key 보안 프로세스 수행
    • 시스템의 루트 key로부터 추가적인 암호화 키 생성및 저장
    • TPM에 의하여 생성된 암호화 key는 보다 높은 보안기능을 제공하기 위하여 시스템 어플리케이션 암호화key에 대한 encapsulate에 사용
rx280011
rx2800 시스템 아키텍처

I/O 슬롯

rx2800 서버는 최대 2개의 I/O 라이저(Riser)를 장착할 수 있으며, 이를 통해 I/O슬롯을 확보하도록 합니다. I/O Riser는 두가지 타입을 지원합니다.

표준 I/O Riser카드

  • 표준 (Standard) I/O Riser
    • 2개의 PCIe Gen2 x4 슬롯
    • 1개의 PCIe Gen2 x8 슬롯
  • 고성능(High Performance)I/O Riser
    • 2개의 PCIe Gen2 x8 슬롯
  • 최대 I/O슬롯
    • 최대 6개 슬롯
    • 표준 I/O Riser x2개 장착
    • 4개의 PCIe Gen2 x4 슬롯
    • 2개의 PCIe Gen2 x8 슬롯

x4 slots

I/O Riser- Top Side

I/O Riser – Bottom Side

Tukwila Micrograph

x8 slot

rx280012

직렬 포트(범용)

iLO3 관리 LAN

(10/100/1000Base-T)

Front Panel Console (KVM)

USB 2.0(4포트)

VGA포트

rx2800 시스템 아키텍처

HP Integrity & HP9000 iLO/iLO3 관리 프로세서 (Management Processor)

시스템 관리자의 유지 관리 작업을 단순화하는 간편한 관리 도구 및 내구성 기능을 포함하는 다양한 기능을 제공합니다. 범용 하드 드라이브, Integrity iLO 2(통합 Lights Out), HP Systems Insight Manager (HP SIM), HP System Insight Display(서버 앞쪽에 시스템 상태가 올바른지 확인할 수 있게 해주는 LED 디스플레이)와 같은 HP 서버 기술을 통해 더욱 뛰어난 간결성 및 시스템 제어를 얻게 됩니다.

Rx2800 후면 부

  • 원격지 콘솔 접근 지원
  • 원격지 전원 ON/OFF 지원
  • 원격지 시스템 이벤트 감지 기능 지원
  • 콘솔 로그 및 시스템 이벤트 로그의 히스토리 관리 지원
  • 패스워드에 의하여 보호되는 콘솔 포트 지원
  • 로컬과 리모트 (모뎀, LAN 및 WEB 콘솔) 사이의 콘솔 미러링 지원
  • 시스템 레벨 툴(STM 및 EMS), 페이저 및 HP Response Center에서의 이벤트 감지 기능 지원
  • 1개의 RS-232 포트지원
  • 콘솔 접근 방식
    • 10/100/1000Base-T LAN 포트를 통한 Telnet 콘솔 접근
    • 10/100/1000Base-T LAN 포트를 통한 SSL(Secure Socket Layer) Web 콘솔 접근
    • RS-232 포트를 통한 로컬 콘솔
    • VGA 그래픽 콘솔. USB 키보드, 마우스 사용.
    • iLO3 Advanced Pack을 기본탑재한 통합 리모트 콘솔 (virtual KVM)

rx2800 전면부

boxboro

HP Boxboro I/O 어뎁터

  • PCI-Express 2 x4
  • PCI-Express 2 x8

BoxboroIOA

Boxboro 칩 셋
  • 높은 DDR3 메모리 대역폭 및 낮은 Latency 제공
    • 주요 어플리케이션의 일정한 응답시간 보장
    • 보다 많은 사용자 및 프로세스 처리 가능
  • 높은 메모리 용량
    • 대용량 데이터베이스 업무에 대한 최적의 성능 제공
  • 높은 I/O 대역폭
    • 어플리케이션 통합에 유리
    • 대용량 DB 업무 및 다수의 DB 업무 처리에 유리
    • 10GB/s 의 I/O 대역폭 제공

HP Boxboro 메모리 및 I/O 컨트롤러

  • 버스 Contention 방지에 의한 성능 향상
  • 프로세서 캐쉬와 I/O 컨트롤러 사이에서의 데이터 전송에 대해서만 프로세서 버스가 사용되고 모든 DMA 데이터 전송은 프로세서 버스로부터 분리된 버스를 이용합니다.
slide22
서버 기술 사양

서버 용량 및 일반 시스템 특성

slide24
서버 기술 사양

보안 및 관리 기능

slide25
서버 기술 사양

규격 사양 - 외관

규격 사양 – 전기적 특성

slide26
서버 기술 사양

규격 사양 – 환경적 특성

규격 사양 – 안전 인증

slide27

CPU

CPU

CPU

CPU

  • 위의 예는 HPVM을 통해 한 대의 rx2800 서버를 6 대의 가상 서버 로 분할하여 사용하는 예를 보여주고 있으며, 이는 4개의 물리적 CPU를 지원하는 하나의 서버가총 20개의 논리적 CPU를 지원하는 6 대의 SMP 서버로 사용될 수 있음을 보여준다.(이론상 최대 80 vCPU가능)
  • 소프트웨어 라이센스는 최대 4개의 CPU에 대해서만 지불 함으로써, 서버 통합을 통해 소프트웨어 비용이 절감되며, 다수의 서버를 한 대의 서버에 통합함으로써, 하드웨어 및 관리 운영 비용을 절감할 수 있다. HPVM, gWLM, Serviceguard를 사용하여 고가용성, 서버 가상화 및 자동화 서버 환경을 구성하여, 서버 자원 활용을 극대화함으로써 비용을 절감하고, 다양한 사용자 요구 변화와 컴퓨팅 파워의 변화에 능동적이고 유연하게 대응할 수 있으며, 뛰어난 확장성, 가용성, 유연성을 제공하는 시스템 환경을 구축 할 수 있다.
투자 보호

HP Integrity VM을 통한 서버 통합 지원

DB 서버 #1(HPUX)

DB 서버 #1(HPUX)

DB 서버 #1(HPUX)

DB 서버 #1(HPUX)

DB 서버 #1(HPUX)

DB 서버 #1(HPUX)

VM 1

VM 1

VM 1

VM 1

VM 1

VM 1

Integrity VM Host

하드웨어파티션

  • HPVM 메모리 용량 산정 예
    • VM 당 최소 메모리는 HP-UX(1GB), Windows(512MB)
    • 호스트 OS를 위한 메모리는 750MB + 31GB * 7.5%= 3.075 GB
    • 게스트 OS를 위한 가용 메모리는 28.925 GB
    • HP-UX 게스트 OS 당 최소 메모리는 107% * 1GB = 1.07GB
    • 28.85GB /1.07 GB = 27 개의 최대 VM
  • 게스트 OS 당 메모리를 4GB로 산정하면 6개의 게스트 OS 가능
  • 물리적 CPU 수 : 4 CPU
  • 가상 서버들의 총 논리적 CPU 수 : 20 vCPU
slide28
프로세서

프로세서기술

프로세서 로드맵

쿼드 코어 Itanium2 프로세서 요약

쿼드 코어 Itanium2 프로세서 기능

쿼드 코어 Itanium2 프로세서특징

slide29

차세대 EPIC 아키텍처의

Itanium 프로세서

차세대 EPIC 아키텍처의

Itanium 프로세서

프로세서 기술

Itanium 프로세서는 1990년대 초반부터 프로세서 기술의 선두 주자인 Intel과 엔터프라이즈 컴퓨터의 선두 주자인 HP가 공동 개발한 차세대 EPIC 아키텍처의 산출물로서 업계 표준화된 프로세서로 자리 잡고 있습니다. HP는 Itanium 프로세서의 EPIC 아키텍처 공동 개발자로서 가장 최적화된 칩 셋 기술(현재 Boxboro, SX3000)을 서버 기술에 적용하여 차별화 하고 있습니다.

트랜지스터 디자인

나노 기술

65nm(Quad core Itanium)

90nm(Dual core Itanium2)

130nm(Itanium2 9M)

대량 생산 제조

팩키징 & 어셈블리

130nm(Itanium2 6M)

180nm(Itanium)

=

업계 최고의 프로세서 기술과 대규모 제조 능력

업계 최고의 엔터프라이즈 컴퓨팅기술과 칩 셋 기술, 컴파일러 기술

+

slide30
프로세서 기술

Itanium 프로세서는 현재 업계표준의 프로세서로서 안정성과 효율성을 겸비한 고객의 주요 솔루션으로 자리를 잡았습니다.

  • RISC 기반 64비트 엔터프라이즈 Unix 시장 리더
  • 업계최초 RISC기술 상용화
  • 자체 PA-RISC 디자인 및 컴파일러 설계
  • 고성능 반도체 기술 보유
  • 매년 Integrity사업 관련 $10억(3년간: 2005 ~ 2007) 투자
  • 산업표준 범용기술의 선두주자
  • 업계 독보적인 프로세서 설계 디자인 툴 know-how보유
  • 전세계 1위 마이크로 프로세서 생산설비 및 높은 품질 관리
  • Needed Breakthrough Product to survive in the next millennium

+

  • ®
  • 무어의 법칙을 뛰어넘는 혁신적인 기술 + RISC를 뛰어넘은 차세대기술
  • Multi-OS를 어우르는 무수한 어플리케이션 지원 + IA-32 및 PA-RISC와의 완벽한 이진호환성
  • 선택의 폭이 넓어진 서버제품 라인업 + HP-UX, Open VMS

“IDC 는 아이테니엄 기반의 서버에 대한 매년 고객의

비용 지출이 2004년 1조 4천억에서 2009년 6조 6천억

으로 늘어날 것으로 예측하였습니다.”

- IDC Research –

“Customer Perceptions of the Future of Itanium”

February 2006, IDC #34842

slide31

현재

*Itanium Solution Alliance : 2010년 까지 10조원 투자 약속

(Intel, HP, 후지쯔, 유니시스, SGI.. 등 대부분 서버 업체에서 Itanium 칩 선택)

HP-UX 11i v3

Next level of virtualization and automation

HP-UX 11i v4

24x7 lights out computing

HP-UX 11i v5

Next generation

Montvale

Tukwila

HP-UX 11i v3

OS 연속성 보장에 따른 안정적인 운영 보장

프로세서 로드맵

HP는 향후 안정적인 시스템 확장 및 기술 발전을 지원할 수 있도록 혁신적이고 확고한 시스템 로드맵을 지원 합니다.

프로세서 및 서버 로드맵

향후 2세대 이상의 명확한 로드맵 제시

Dual-CoreItanium 2 Processor (Montecito)

Itanium 2Processor(Madison)

Montvale

Tukwila

Poulson

Kittson

세대

9MB 캐쉬, 보다 빠른 FSB

듀얼 코어,

On-die 24MB 캐쉬

듀얼 코어, 667MHz bus, 보다 강화된 Power 관리

쿼드 코어

멀티코어

아키텍처

강화된

멀티코어아키텍처

요약

  • Montecito로의 In-Box 업그레이드
  • SX2000 칩셋
  • 128 CPUs
  • Mad9M, Montecito 및 PA-8900
  • 최대 2TB 메모리
  • HP-UX 11i v3, Windows, Linux, OpenVMS
  • 128 CPUs (최대 128-CPU 단일 파티션 지원)
  • Madison 9M
  • HP-UX, Windows, Linux, OpenVMS
  • Montvale로의 In-Box 업그레이드(1.6GHz 이상 CPU)
  • 최대 4TB 메모리
  • PCI Express 지원
  • HP-UX, Windows, Linux, OpenVMS
  • 차세대 서버로의 업그레이드
  • IPF only (no PA)
  • 성능 리더쉽
  • HA 리더쉽
  • 파티셔닝 리더쉽
  • Intel QuickPath
  • Interconnect
  • Ultra Parallel
  • Micro-Architecture
  • 9세대 Intel Itanium2
  • Product

시점

2005

2007-2008

2008-2009

2010

2011

Future

30

itanium tukwila

2010

무 정지 서버인 Non Stop

서버의 프로세서로 사용될 정도의 가장안정적인 프로세서 기술

Itanium 프로세서 (Tukwila) 요약

현재 Quad core Itanium (코드명: Tukwila) 프로세서가 출시 되어 사용되고 있으며, HP는 향후 3세대 이상의 확실한 프로세서 로드맵을 제시하고 있습니다.

2004

2006

2007-2009

Future

Future

Itanium® 2Processor (Madison 9M) 1.6 GHz, 9M L3

Itanium® 29000 Series Processor(Montecito)

Itanium® 29100 Series Processor(Montvale)

Itanium® 29300 Series Processor(Tukwila)

Poulson

Ultra Parallel Micro-architecture

Kittson

9세대 Itanium 프로세서

Tukwila 프로세서의 특장점

  • EPIC 아키텍처
  • Quad Core 기술
  • Multi-threading 기술
  • 대용량 Cache (On-die 24MB L3)
  • QuickPath Interconnect Technology
  • Intel Turbo Boost 기술(1.73GHz -> 1.8GHz)
  • Cache Safe 기술
  • Advanced error detection/ correction/containment
  • Advanced MCA (Machine Check Architecture)
  • Dual Integration memory controller
  • Silicon-level Virtualization Support
  • Boxboro & SX3000 Chip set
  • 저 전력 소비
  • 향후 확고한 Roadmap (Poulson, Kittson etc.)
  • Enhanced DBS (Demand Based Switching) 소비전력 절감 기술
  • Advanced CPU와 메모리 Management

HP는 cache 레벨에도 ECC 기술을 적용하여 매우 높은 안정성을 보장하며 특히 Itanium II Quad Core의 경우 타사에서는 제공하지않는 기존의 Chip–kill 기술 보다 뛰어난 Double Chip Sparing 기술을 제공으로 가장 안정성이 뛰어난 프로세서 기술이다.

31

itanium tukwila1
Itanium 프로세서 (Tukwila) 기능

Quad 코어 Itanium 9300 시리즈(코드명: Tukwila) 프로세서는 7세대 Itanium 프로세서로서 65nm 공정 기술, 최고의 트랜지스터 기술, Hyper threading 기술, 등을 제공하며 대용량 온 칩 캐쉬 및 캐쉬 보호 기술을 통해 뛰어난 안정성을 제공합니다. 기존의 몬트베일 프로세서 대비하여 Tukwila 프로세서는 이중화된 메모리 컨트롤러 내장, 향상된 수요기반의 스위칭 (Demand-Based Switching)등을 통한 보다 뛰어난 프로세서의 신뢰성, 가용성, 소비전력의 절감, 프로세서 성능 향상을 제공합니다.

  • Intel의 65nm 공정 생산, 17억 2천만 개의 트랜지스터 사용

7세대 Itanium

프로세서

  • 프로세서 당 4 코어, 코어 당 2 thread 지원 (2 프로세서/8 코어/ 16thread 지원)

멀티 코어, 멀티

쓰레드 기술

  • L1 캐쉬: 1 Cycle latency
  • L2 캐쉬: 코어 당 512KB instruction 캐쉬, 256KB Data 지원(5~7Cycles)
  • L3 캐쉬:코어 당 최대 12MB L3 캐쉬 지원 (프로세서 당 24MB)

대용량 캐쉬

  • Intel Cache Safe Technology는 캐쉬 장애 발생 시에도 시스템 장애로 이어지지 않도록 함으로써 대용량 캐쉬 장착 시스템의 안정성을 획기적으로 높임

Intel Cache Safe Technology(Pellston)

  • CLL 기술은 코어와 소켓 간의 연산결과의 일관성을 보장함으로써 프로세서의 RAS를 개선

코어 레벨의 Lockstep

  • CPU 사용 율이 낮은 동안에 서버의 전력 소모를 줄여주는 프로세서의 전력 관리 기술

향상된 Demand-Based

Switching (DBS)

itanium tukwila2

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

.

Itanium 프로세서 (Tukwila) 특징

Clock speed를 능가하는 대용량 병렬 처리 EPIC 아키텍처

Tukwila 프로세서는 컴파일러에 의하여 상당한 성능 향상 효과를 제공할 수 있는 EPIC 아키텍처를 채택하고 있습니다. Tukwila 기반 서버와 함께 기능이 대폭 개선된 스마트 컴파일러는 프로세서의 병렬 수행 능력을 최대화할 수 있도록 실행 파일을 생성합니다. 함께 제공되는 HP-UX 및 O/S 라이브러리도 스마트 컴파일러에 의하여 실행 파일이 새롭게 최적화되어 있습니다.

전통적인 RISC 아키텍처

Intel Itanium® 아키텍처

parallel machine code

(완벽한 병렬 처리 실행)

original source code

hardware

original source code

implicitly

parallel

compiler

EPIC compiler

Sequential Machine Code (순차적인 실행)

massive resources

효과적으로 사용되는

Multiple 실행 units

실제 사용 되지 않는

비 효율적인 실행 Units

  • EPIC (Explicitly Parallel Instruction Computing) 기술은 RISC 의 한계를 극복한 프로세서로서명령어 레벨 수준의 병렬처리를 극대화 하여 발열 문제를 일으킬 수 있는 Clock speed 만을 높이는 RISC 보다 기술 진보된 아키텍처 입니다.
  • EPIC 아키텍처의 Itanium 프로세서를 탑재한 HP Integrity 서버는 최근 신한 금융, 농협, 국민은행 차세대 인터넷 뱅킹 등의 메인 플랫폼으로 선정 되어 차별화된 기술력을 인정 받고 있습니다.
itanium tukwila3
Itanium 프로세서 (Tukwila) 특징

Quad 코어 Itanium 프로세서(Tukwila) 특징 - 전력 절감 기술: Demand Based Switching

DBS (Demand Based Switching)는 시스템의 요구에

따라 프로세서의 전력 소비를 동적으로 조정하여 시스템의

소비전력을 절감하는 기능으로 CPU 활용도에 따라 서버의 전력

소비를 줄이기 위해 DBS는 운영체제와 연동하여 자동적으로

작동됩니다. 평균 CPU 활용도를 30%로 가정하며 현재

지원되는 운영체제는 HP-UX 11i v3와 Windows Server

2008입니다.

DBS는 Intel® SpeedStep™ 기술과 유사하게 작동되며,

평균이하활용도 수준에서 자동적으로 Frequency와 전력

소비를 낮추게 됩니다.

Quad 코어 Itanium

프로세서 (Tukwila)

Without DBS

With DBS

DDR2 메모리와 비교하여 DIMM 전원 소비 감소

DDR3 메모리

3.5” SCSI 드라이브와 비교하여 50% 전원 소비 감소

SAS 2.5” 하드 디스크

드라이브

slide36
성능

하드웨어 성능 산정 방안

공인 성능 비교 시 주의 사항

HP Integrity 서버 성능의 특징

HP Integrity 서버 성능 분석 (CPU)

HP Integrity 서버 성능 분석 (TPC-H)

HP Integrity 서버 성능 분석 (SPECjAppServer2004)

HP Integrity Server의에너지효율분석

경쟁사 대비 소비 전력 및 발열량 비교

벤더 별 Low-end 서버 시스템 비교

slide37
하드웨어 성능 산정 방안

최근 여러 차세대 시스템 프로젝트에 적용되고 있는 HP Integrity Superdome 서버는 금융, 통신, 제조, 공공 각 분야에서 업계 상위 수준의 대용량 트랜잭션을 처리하기 위해 도입되고 있습니다. 실제 업무에서 적용되는 성능은 일반 산술적인 수치(공인평가기간 수치, 벤치마크 테스트 등)와는 다르므로 HP의 실 환경 성능 검증은 목표하고 있는 성능을 확보할 수 있는 근거를 제시합니다.

실제 복잡하고 대용량 트랜잭션의 업무 환경에서 고려 해야 할 중요도

참고

참고

중요

<<

<<

복잡한 SQL Query

처리 성능  TPC-H (QphH)

벤치마크 환경이 아닌

실제 환경에서의 검증된 성능

단순한 OLTP

처리 성능 TPC-C (tpmC)

  • TPC.org 에서의 tpmC 벤치마크 테스트는 9개 테이블의 간단한구조에서 테스트 된 것으로실에서의 성능과 비교가 불가능 합니다.
  • TPC-H 벤치마크 테스트는 Ad-hoc Query 의 CPU 연산과 집중적인 I/O 성능을 요구하는 복잡한 트랜잭션에 대한 성능을 나타냅니다.
  • HP Integrity 최근 진행되는 차세대 시스템 서버로 도입 됨으로써 벤치마크 환경이 아닌 실제 환경에서 대용량 트랜잭션 처리가 가능한 아키텍처임이 입증이 된 시스템입니다.

S 금융 지주 차세대

S 생명 차세대

S 통신 회사 NGM

< tpmC 테스트의 간단한 테이블 구조 >

slide38
공인 성능 비교 시 주의 사항
  • HP는 실제 고객 환경에서 사용하는 Oracle DB를 통한 성능 테스트를 수행하고 있으며, SAP과 같은 상업용 어플리케이션 테스트에서 안정되고 우수한 성능을 제공합니다.
  • 현재 수행되고 있는 테스트 중 대용량 데이터 처리와 DW 작업과 같이 복잡한 고객 환경을 반영하는 10TB, 30TB TPC-H 테스트에서 HP는 세계 최고의 성능을 제공하는 반면, IBM은 성능 수치조차 제공하지 못하고 있습니다.

TPC-H 성능

SAPS 성능

SAPS 성능

www.sap.com

177950 SAPS

152,530 SAPS

  • Oracle 10g
  • DB2
  • ECC 6.0
  • ECC 5.0

SD (1.6GHz)

P6 595(5GHz)

DB2 보정: 12% 적용

ECC 6.0 보정: 4% 적용

  • DB2를 Oracle 성능 수치로 전환 시에 성능 16% 감소(by IBM DB2)
  • ECC 6.0 성능 수치로 전환 시에 5% 감소(by SAP)

www.sap.com

171,380

QphH@10TB

150,960

QphH@30TB

152,530 SAPS

150332 SAPS

  • Oracle 10g
  • Oracle 10g
  • ECC 6.0
  • Oracle 10g 보정
  • ECC 6.0 보정

30TB TPC-H는 HP가 유일

  • Low-end 급 서버
  • High-end 급 서버

SD (1.6GHz)

P6 595(5GHz)

SD (1.6GHz)

SD (1.6GHz)

  • Mid-range 급 서버
slide39

SSHA (자동장애극복, 이중화) 기술

  • OLARD (CPU, memory, i/o, fan,…)
  • 장애 극복에 소요되는 시간
  • 하드웨어 부품 교체 소요 시간
  • 서비스 엔지니어 quality
  • mission critical support 지원 능력
  • monthly 실 성능 자료 기반 분석
  • 용량 예측 솔루션
  • 관리 솔루션 통합성
  • 원격 관리 지원성 (iLO)
  • 데이터 암호화 기능 지원
  • 역할 기반 자원 엑세스 지원
  • 어플리케이션 간 보안 격리성 지원
  • 단일 BOX 당 최대 파티션 성능
  • 단일 BOX 당 최대 확장성
  • 단위 BOX 당 소비 전력
  • 파티션 간의 장애 격리성
  • 쿨링 시스템
  • 다양한 운영체제 지원 능력
  • 실 workload (I/O intensive, HPC)를 수용할 수 있는 필요 성능 제공
  • 업무 유영에 따른 사이징 기준
  • 프로젝트 레벨의 성능 튜닝 능력
  • 실 사용 ISV (DB, middleware) 솔루션 탑재 성능
  • SLA 기반의 Workload 관리 여부
  • 자동화된 iCAP 활성화 지원
  • ISV 솔루션 (Oracle, SAP)과의 통합성
  • 적용 파티션 솔루션의 오버헤드
  • 가상화 관리 솔루션의 관리 통합성
고객님의 서버 선정 기준은 무엇입니까 ?

HP Integrity 서버 성능의 전략, 바로 Balanced Performance 입니다.

hp integrity1

HP Integrity

IBM POWER6

HP Integrity 서버 성능의 특징

HP Integrity 서버는 OLTP성능, BATCH성능, CPU성능, JAVA성능에서 가장 밸런스가 고르게 분포되어 있으며 BATCH성능에서는 업계 최고의 성능을 나타내고 있습니다. IBM의 경우 OLTP의 성능과 CPU성능에 대한 밸런스가 이루어지지 않고, BATCH성능을 공식적인 수치를 발표하지 않는 상태입니다.

코어 당 performance

Balanced Performance로 집약된 HP의 안정적이고 차별화된 성능 전략

JAVA

SPECjAppServer2004

complextransactions

Java

Web

100%

I/OIntense

OLTP

BATCH

TPC-C

143%

30TB TPC-H

53%

100%

100%

IT performance needs a mix of workloads

트랜잭션과 latency를 바탕으로 1992년도에 개발된 OLTP 테스트

simpletransactions

businessintelligence

Ad-hoc Query 의 CPU 연산과 집중적인 I/O 성능을 요구하는 복잡한 트랜잭션에 대한 성능, IBM은 10TB, 30TB 대용량 서버의 결과를 제출하지 않고 있음

94%

100%

100%

113%

floating point

integer

SPECint_base2006

SPECfp_base2006

CPU

CPU

TPC-C HP rx6600, 1.6 GHz 24M Itanium2, 2 processors/4 cores/8 threads (HP Korea PQRT performance)/ IBM p 570, 4.7 GHz POWER6, 2processors/4 cores/8 threads, see: www.tpc.org

SPECjAppServer2004 HP BL870c, 1.6GHz 24M Itanium, 64chips/128cores/2 core per chip, 16 Nodes/ IBM JS22, 4.0 GHz POWER6, 52chips/104cores/2 core per chip, 26 Nodes, see: www.spec.org

SPECint_base2006 HP rx2600, 1.66GHz 18M Itanium2, 1chip/2cores/2 core per chip/IBM p 570, 4.7 GHz POWER6, 1chip/1cores/2 core per chip see: www.spec.org

SPECfp_base2006 HP rx2600, 1.66GHz 18M Itanium2, 1chip/2cores/2 core per chip/IBM p 570, 4.7 GHz POWER6, 1chip/1cores/2 core per chip see: www.spec.org

TPC-H @ 30,000 GB (Single System) HP Integrity Superdome 1.6 GHz 18M Itanium2, 64processors/128 cores/128threads see: www.tpc.org IBM: No result

hp integrity cpu

SPECfp_base2006Per GHz

SPECint_base2006Per GHz

2.5배↑

3배↑

HP Integrity 서버 성능 분석 (CPU)
  • 프로세서의 성능은 CPU Clock Cycle당 수행되는 instruction 수를 통해 검증할 수 있습니다.
  • 서로 다른 구조의 프로세서를 CPU Clock 속도만을 근거로 비교하는 것은 전혀 의미 없는 결과를 가져오게 됩니다.

Intel Itanium2 프로세서와 IBM P6의 Single Core 성능을 비교해보았습니다.

SPECfp_base2006

SPECint_base2006

Itanium1.66 GHz

POWER64.7 GHz

Itanium1.66 GHz

POWER64.7 GHz

Itanium1.66 GHz

POWER64.7 GHz

Itanium1.66 GHz

POWER64.7 GHz

SPECint2006

SPECfp2006

SPECint_rate2006은 CPU의 정수(Integer) 처리 능력에 대한 지표이며 SPECint_rate2006은 CPU의 부동소수점(Floating Point) 처리 능력에 대한 지표를 나타냅니다.

Single Core 프로세서 성능 비교에서 Intel Itanium2가 IBM P6에 비해 clock cycle당 더 많은 일을 처리하는 것을 확인할 수 있습니다. 이것은 Itanium이 우수한 프로세서 로드맵과 개발 비전을 갖고 있다는 것을 증명하는 것입니다.

Results as of 12/19/07, see: www.spec.org , SPECCPU2006, is a trademarks of the Standard Performance Evaluation Corp. (SPEC). Details see slide “Balanced Performance Map Details”. *List price of “1 processor – 2 cores” per IDEAS Internationa as of Sept. 9, 2008

hp integrity tpc h

#1

#1

HP Integrity 서버 성능 분석 (TPC-H)

단일 시스템으로 HP Superdome은 10TB 데이터 웨어 하우스 성능 테스트 결과 (TPC-H) 208,458QphH(10TB기준)으로 업계 최고의 성능을 나타냈습니다. 208,458QphH는 1시간 동안 비정형 쿼리 (Query: 질의)를 Superdome에서 수행시켰을 경우 208,458 의 응답을 얻은 것을 말합니다.

SUN 비교

IBM 비교

  • HP는 가격대비 성능으로 SUN보다 48%우수함
  • HP는 SUN보다 적은 CPU (Core)를 이용하여 SUN보다 약 1.9배 높은 성능을 나타내며, Core기준으로 약 2배 높은 성능을 나타냄
  • IBM은 Single System의 10TB TPC-H 공인 성능 자료를 발표하지 않음
  • IBM은 32대의 p570 Cluster를 이용하여 TPC-H를 발표함

1.92 X better

48% Lower

hp integrity tpc h1

IBM 성능에 대한 리뷰

    • 32대의 p570 클러스터링
    • Dual 또는 Quad Core대신 Single Core CPU 사용
    • DBMS를 Oracle 대신 DB2 사용으로 성능적인 이득을 얻음
    • 소비 전력이 약 2.7배 높음
HP Integrity 서버 성능 분석 (TPC-H)

tpc.org에 공인된 데이터 웨어 하우스 성능 수치를 이용하여 IBM과 비교를 하면 HP의 경우는 1대의 서버를 이용하였으며, IBM은 1대로 테스트하지 않고, 32대의 P6 570 서버를 이용하여 성능 테스트를 했습니다. DW의 경우 단일 시스템의 성능이 필요합니다. 단위 전력대비 성능을 비교 할 경우 HP Superdome이 IBM보다 약 2.4배 성능이 높습니다.

15% better

hp integrity specjappserver2004
HP Integrity 서버 성능 분석 (SPECjAppServer2004 )

BL870c는 JAVA Application 성능에서 IBM Blade 보다 서버당 3배 이상 뛰어남

  • SPECjAppServer2004 성능 비교 – HP Itanium 1.6GHz & IBM Power6 4.0GHz

전체 시험 성능

전체 시험 성능

1,665.9

26,655.32

90%

309%

14,004.4

Itanium

1.6GHz

Itanium

1.6GHz

538.6

Power6

4.0GHz

Power6

4.0GHz

HP Integrity BL870c

IBM JS22

HP Integrity BL870c

IBM JS22

  • HP-UX 11i v3
  • Oracle
  • 16 블레이드 서버
  • 64 소켓 / 128 core
  • AIX 5.3
  • DB2
  • 26 블레이드 서버
  • 52 소켓 / 104 core
  • HP-UX 11i v3
  • Oracle
  • 8core/ 1 블레이드서버 성능
  • AIX 5.3
  • DB2
  • 4core / 1 블레이드 서버 성능

#1. HP Integrity BL870c 서버가 세계 최고의SPECjAppServer2004 성능을 기록

hp integrity specjappserver20041
HP Integrity 서버 성능 분석 (SPECjAppServer2004 )

BL860c는 JAVA Application 성능에서 IBM Blade 보다 서버당 63%이상 뛰어남

  • SPECjAppServer2004 성능 비교 – HP Itanium 1.6GHz & IBM Power6 4.0GHz

서버 당 시험 성능

Intel Itanium2 프로세서를 탑재한 HP Integrity BL860c 서버가 블레이드 서버 한대 당 성능에서IBM JS22보다 1.6배 더 높은 성능을 기록 !

876.6

63%

538.6

Itanium

1.6GHz

Power6

4.0GHz

HP Integrity BL860c

IBM JS22

Balanced Performance

  • HP-UX 11i v3
  • Oracle
  • 4core/1 블레이드 서버 성능
  • AIX 5.3
  • DB2
  • 4core/1 블레이드 서버 성능

HP BL860c 블레이드 서버는 IBM p6 기반 블레이드 서버(JS22)와 비교하여 63% 높은 서버(core) 당 성능을 제공합니다.

hp integrity server

Electronics Cooling Magazine(Feb 2007)

2008

HP Integrity Server의 에너지 효율 분석
  • 2004년 이후 인프라 비용이 서버 비용을 능가
  • 2007년 데이터센터 1U당 인프라/에너지 비용은 서버비용의 2배 예상
  • 2008년 에너지 비용이 서버비용 앞설 것으로 예상

HP의 저전력

slide47
경쟁사 대비 소비 전력 및 발열량 비교

4U

2U

시스템 성능 대비 7.2% 더 높은

전력 효율성을 나타내는 HP Integrity 서버

7% 성능 up!

*HP rx2800 Listed as meeting the Climate Servers Computing Initiative energy requirements as evidenced by product catalog as of 12/11/07. IBM p 570 not listed: See http://www.climatesaverscomputing.org/search/index.php

Ref: www.spec.org, as of 06/7/2007 specJBB2005 is a trademark of the Standard Performance Evaluation Corp. (SPEC).

BOPS/JVM: HP 80,884 , IBM 88,089

*In lieu of any known public power measurements IBM system watts estimated as follows: 70% of the max IBM wattage reported by IBM, 2-core watts estimated at ½ 4 core power. Calculation as follows ½ X .7 X 1400w See: ftp://ftp.software.ibm.com/common/ssi/rep_sp/n/PSB01628USEN/PSB01628USEN.PDF

HP measured actual powered consumption during benchmark test

slide48
경쟁사 대비 소비 전력 및 발열량 비교

서버 구매 후 5년간 전력 비용 비교 (HP Superdome & IBM P6 595)

5년간 전력비용 (서버 및 쿨링)

  • HP

125,759,972 (원)

  • IBM

283,568,311 (원)

한국 전력 일반용 (갑) 고압전력 A 요금제 선택 2 기준

low end
벤더 별 Low-end 서버 시스템 비교

Hot

629,159(P6, 4.2GHz 8core, DB2 9.5)

hp integrity server1
HP Integrity Server 관리 솔루션

HP 통합 인프라 관리

HP Integrity Essential

SIM + Integrity Essential

HP Integrity Server iLO3

slide51

SAN 관리

SRM관리

Pro-

visioning

App.관리

HP 통합 인프라 관리

HP SIM (System Insight Manager) 및 Essentials 소프트웨어는 서버, 스토리지, 네트워크 장비 등에 대한 통합적인 관리 인프라 솔루션입니다. 또한 HP SIM은 어플리케이션 및 서비스 관리를 제공하는 상위 레벨의 HP OpenView 관리 솔루션과 통합이 가능하도록 설계되어 있습니다.

HP 통합 인프라 관리 구조

HP OpenView통합 IT 서비스 관리 솔루션

HP Systems Insight Manager 차세대 플랫폼 관리 솔루션

HP Systems Insight Manager 차세대 플랫폼 관리 솔루션

Core management services

Physical and virtual platforms

Client

Mgmt Plug-in:Client Manager

Printer

Mgmt Plug-in: Web JetAdmin

Storage Essentials

Integrity Essentials

ProLiant Essentials

차세대 SRM 솔루션

S/W설치관리

구성 관리

Simplification

Design

Principles

Standardization

가상화관리

자동화관리

Modularity

Integration

hp integrity essential
HP Integrity Essential

HP Integrity Essential은 웹 기반의 관리 편이성과 보다 강력한 관리 기능 및 사용자 역할 위주의 보안 기능 등을 함께 제공하는 통합 시스템 관리 솔루션이며, Software Deployment (O/S, 패치 및 어플리케이션 설치 및 관리), Configuration Management(서버, O/S 및 파티션에 대한 구성 및 관리) 그리고 Virtualization/Automation Management(가상화 및 자동화 관리)으로 구성됩니다.

HP 통합 인프라 관리 구조

Configuration Management

Virtualization/Automation

SIM + HP Integrity Essential

Software Deployment

웹 기반 통합 관리

OpenVMS

Windows

Linux

HP-UX

sim integrity essential

HP SIM에 통합 모듈을 탑재하면 보다 강력한 관리 인프라로 업그레이드

SIM + Integrity Essential

SIM + HP Integrity Essential (HP-UX) 기능

Software

Deployment

  • Ignite-UX

OS 배치

  • Software Distributor-UX SW Package Builder

어플리케이션 배치

  • Security Patch Check/Patch Assessment tool

패치 관리

HP SIM 공통 관리 플랫폼

Configuration

Management

  • Sys Mgmt Home Page/SAM

서버 및 O/S 구성

  • Partition Manager

하드 파티션 생성 및 관리

  • Serviceguard Mgr

고가용성 클러스터 관리

  • HP-UX Bastille

보안 구성

  • HP-UX webmin-based Admin

Configuration & administration GUI for hp-ux 11i Web Server Suite

  • Integrated Lights-Out & Management Processor

원격지 관리

Virtualization &

Automation Mgmt

  • 포괄적인 관리 솔루션 제공
    • 역할-기반 보안 기능 및 웹 기반 인터페이스를 통해 장애 모니터링 및 인벤토리 레포팅 기능 제공
    • EMS(Event Monitoring Service) 및 WBEM에 의한 hp-ux 11i 장애 관리 지원
  • Virtualization Manager

VSE 구성 및 관리

  • Capacity Advisor

용량 산정

  • OpenViewGlancePlus & Performance Agent, JMan

OS 및 어플리케이션 성능 관리

  • Process Resource Mgr

자원 할당 관리

  • Workload Mgr. & Global Workload Mgr.

정책 기반의 시스템 리소스 재할당

sim integrity essential1

HP SIM에 통합 모듈을 탑재하면 보다 강력한 관리 인프라로 업그레이드

SIM + Integrity Essential

SIM + HP Integrity Essential (Windows) 기능

Software

Deployment

서버셋업

  • Smart Setup CD

HP SIM 공통 관리 플랫폼

Configuration

Management

싱글 시스템 관리

  • Sys Mgmt Homepage

하드 파티션 생성 및 관리

  • Partition Manager

통합 원격지 관리

  • Integrated Lights-Out & Management Processor

Virtualization &

Automation Mgmt

VSE 구성 및 관리

  • 포괄적인 관리 솔루션 제공
    • 역할-기반 보안 기능 및 웹 기반 인터페이스를 통해 장애 모니터링 및 인벤토리 레포팅 기능 제공
    • 모든 서비 및 스토리지Essential로의 중앙 집중식 액세스 포인트
  • Performance Management Pack
  • OpenViewPerformance Agent
sim integrity essential2

HP SIM에 통합 모듈을 탑재하면 보다 강력한 관리 인프라로 업그레이드

SIM + Integrity Essential

SIM + HP Integrity Essential (OpenVMS) 기능

Software

Deployment

OS 배치

  • VMS Loader

HP SIM 공통 관리 플랫폼

Configuration

Management

시스템 및 클러스터 모니터링

  • Availability Manager

하드 파티션 생성 및 관리

  • Partition Manager

통합 원격지 관리

  • Integrated Lights-Out & Management Processor

Virtualization &

Automation Mgmt

자원 할당 관리

  • 포괄적인 관리 솔루션 제공
    • 역할-기반 보안 기능 및 웹 기반 인터페이스를 통해 장애 모니터링 및 인벤토리레포팅 기능 제공
    • 모든 서비 및 스토리지 Essential로의 중앙 집중식 액세스 포인트
  • Class Scheduler

성능 모니터링

  • OpenVieaw Performance Agent

정책 기반의 리소스 재할당

  • Global Workload Mgr
hp integrity server ilo3

Integrity iLO3

HP Integrity Server iLO3
  • 사용하기 쉬운 GUI 인터페이스를 통한 시스템의 원격 관리
  • 프로라이언트 서버와 동일한 툴을 사용하여 인테그리티 모든 제품군을 동일한 방법으로 관리
  • Web Browser 등을 사용하여 LAN을 통한 시스템 관리를 위해 iLO를 활용
why hp
Why HP?

HP 서버 일반 평가

HP 서버 제품 평가

HP 벤더 경쟁력

HP 서버 시장 점유율

slide58
HP 서버 일반 평가

디지털 타임즈– 2007, 2008년 업체 선호도 평가1위 & 월 스트리트 - 유일한 성장 벤더 평가

디지털 타임즈 브랜드 파워 대상 선정은 전국 IT관련 종사자 1,092명 선호도 및 시장점유율이 높은 기업, 브랜드가치 향상에 집중 투자하는 기업 등에 대해 항목별로 점수를 매겨 품목별로 이루어졌습니다.

<2007년 4월 자료 >

http://www.wallstreetandtech.com/advancedtrading/

showArticle.jhtml?articleID=207100874&cid=RSSfeed_WST_News

<2008년 4월 자료 >

Wall Street Technology 에서

서버 벤더 중에서 유일하게 HP 만이

시장에서 성장하는 벤더로 평가

: “ HP has won the war!! “

평균 19.1% 감소

평균 13.3% 증가

slide59
HP 서버 제품 평가

가트너Hype 기술 성숙도

가트너의2007년

서버 기술 Hype 곡선에서

서버 기술로서 안정적인

Slope 에 있는

 하드웨어 파티셔닝

 Unix Itanium 서버

등의 기술을 HP가 제공합니다

Hype 곡선 – 안정화된 기술

slide60

winner

winner

winner

HP 벤더 경쟁력

CIO priorities

CIO Insight's 2007 Vendor Value Survey 는 기업의 CIO를 대상으로 벤더가 제공하는 제품, 서비스를 통해 매출 증대, 비용 절감, 문제 해결, ROI 만족 분야 에서의 전반적인 만족도를 조사하였습니다.

Midmarket ( < $500M )

Small Enterprise (>$500M)

Large Enterprise >$1B

Source: Baseline Magazine “Clash of the Titans: HP vs. IBM-Who Wins?”CIO Insight Vendor Value Survey, 2007http://www.baselinemag.com/article2/0,1540,2227222,00.asp

korea non x86 unix market share
Korea non-x86 Unix Market Share

국내 시장 점유율 (IDC)

HP는 2004년 이후 만 5년 이상 국내 Unix 시장 점유율에서 시장 1위의 자리를 계속 유지하고 있습니다. 특히, HP Superdome 서버는 국내 1,500여 대의 구축 사례를 보유하고 있는 검증된 엔터프라이즈 Unix 서버입니다.

4Q09 Total non-x86 Unix

Low - End

Mid - Range

High - End

# 1

Others 7%

HP 30%

#2

HP 39%

#1

SUN 18%

SUN 42%

HP 57%

#1

IBM 43%

IBM 36%

IBM 28%

HP #1

44%

  • LE: IBM p550, p570, Bladecenter, Sun M4000, HP rx6600, BL870 등
  • MR: IBM p570, Sun M5000, M8000, HP rx7640, rx8640 등
  • HE: IBM p595, Sun M9000, HP Superdome

IDC

서버 분류 기준

  • HP is the #1 in non-x86 Market!
  • HP is #1 in Unix Blade Market!
  • HP is #1 in Midrange Unix Market!

Source : IDC, 2004 ~ 2009 quarterly tracker, Mar 2010

korea non x86 unix market share1
Korea non-x86 Unix Market Share

HP는 미션 크리티컬 하이엔드급 서버에서 HP는 2001/2H 제품 출시부터 시장에서 8년째 부동의 1위를 한 업계유일의 회사입니다.

(Unit : US$M)

CY2002

CY2003

CY2004

CY2005

Others 7%

Others 8%

Others 10%

Others 10%

HP 38%

#1

HP 36%

#1

HP 36%

#1

SUN 26%

HP 42%

#1

SUN 19%

SUN 26%

SUN 27%

# 1

IBM 27%

IBM 31%

IBM 29%

IBM 29%

Total Market : $765M

Total Market : $736M

Total Market : $619M

Total Market : $603M

CY2006

CY200 7

CY2008

CY2009

Others 9%

Others 7%

Others 4%

Others 4%

HP 41%

#2

SUN 12%

HP 38%

#1

HP 39%

#1

SUN 18%

HP 41%

#1

SUN 20%

SUN 22%

IBM 43%

IBM 37%

IBM 31%

IBM 35%

Total Market: $700M

Total Market: $118M

Total Market: $651M

Total Market: $670M

Source: IDC, 2002 ~ 2009 quarterly tracker, June 2009

HP is #1 in Non-X86 Unix Market!

HP is #1 in Blade Server Market!

slide63
HP 서버 시장 점유율

점유율이 높은 이유
