  1. for Hyper-V with ReZoomのご紹介 （株）ネットジャパン　法人営業部 2012年7月5日更新

  2. ActiveImage Protectorfor Hyper-V with ReZoom バージョン3.5の新機能（P3～） （1）重複排除圧縮 （2）マルチディスクフォーマット （3）通知機能の強化 （4）その他の新機能　 MD5ファイル作成機能 WebDAVに対応したレプリケーション機能等 ActiveImage Protectorfor Hyper-V with ReZoom機能概要（P14～）

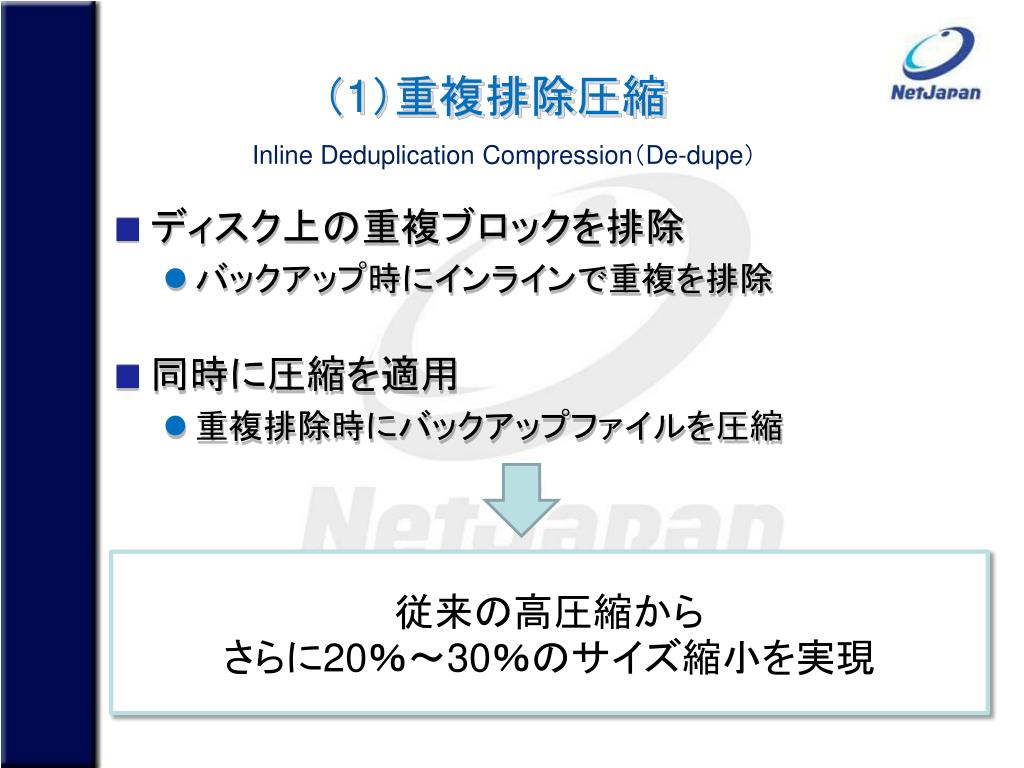

  3. （1）重複排除圧縮 Inline DeduplicationCompression（De-dupe） • ディスク上の重複ブロックを排除 • バックアップ時にインラインで重複を排除 • 同時に圧縮を適用 • 重複排除時にバックアップファイルを圧縮 従来の高圧縮から さらに20％～30％のサイズ縮小を実現

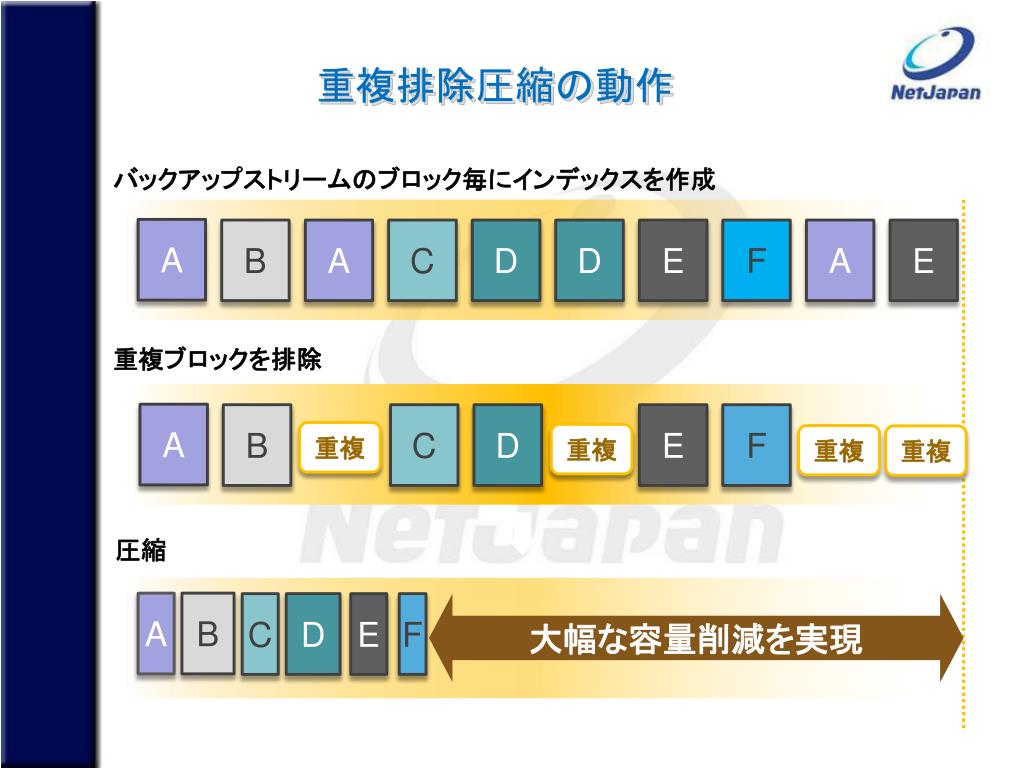

  4. 重複排除圧縮の動作 バックアップストリームのブロック毎にインデックスを作成 A B A C D D E F A E 重複ブロックを排除 A B C D E F 重複 重複 重複 重複 圧縮 A B C D E F 大幅な容量削減を実現

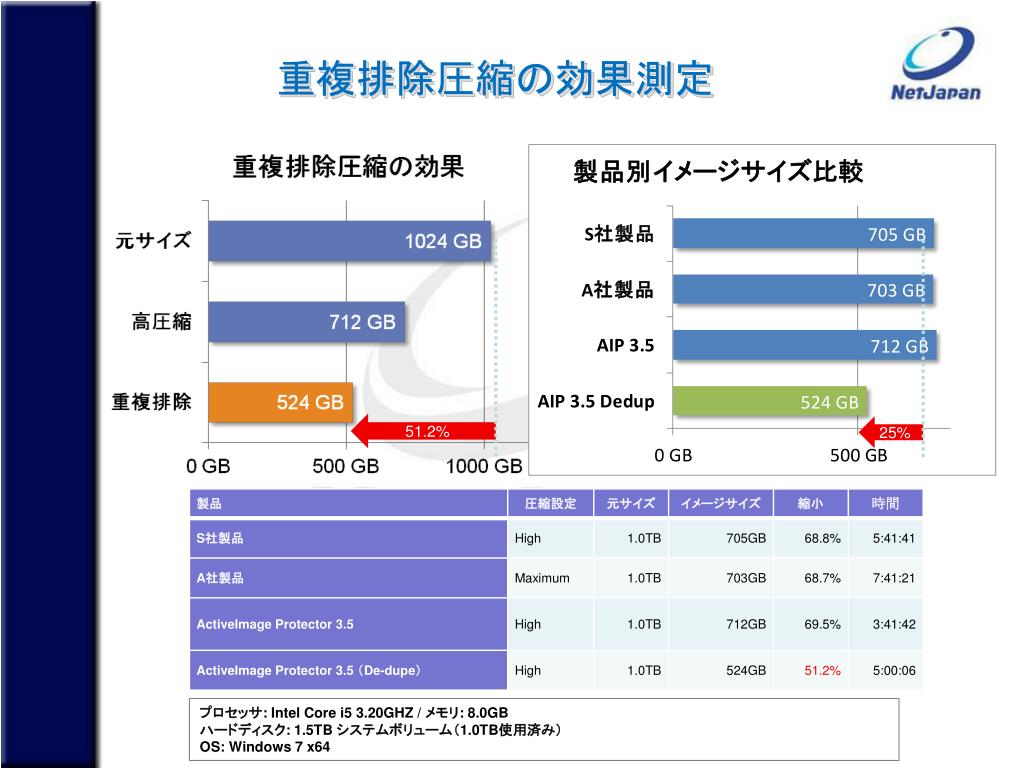

  5. 重複排除圧縮の効果測定 51.2% 25% プロセッサ: Intel Core i5 3.20GHZ / メモリ: 8.0GB ハードディスク: 1.5TB システムボリューム（1.0TB使用済み）OS: Windows 7 x64

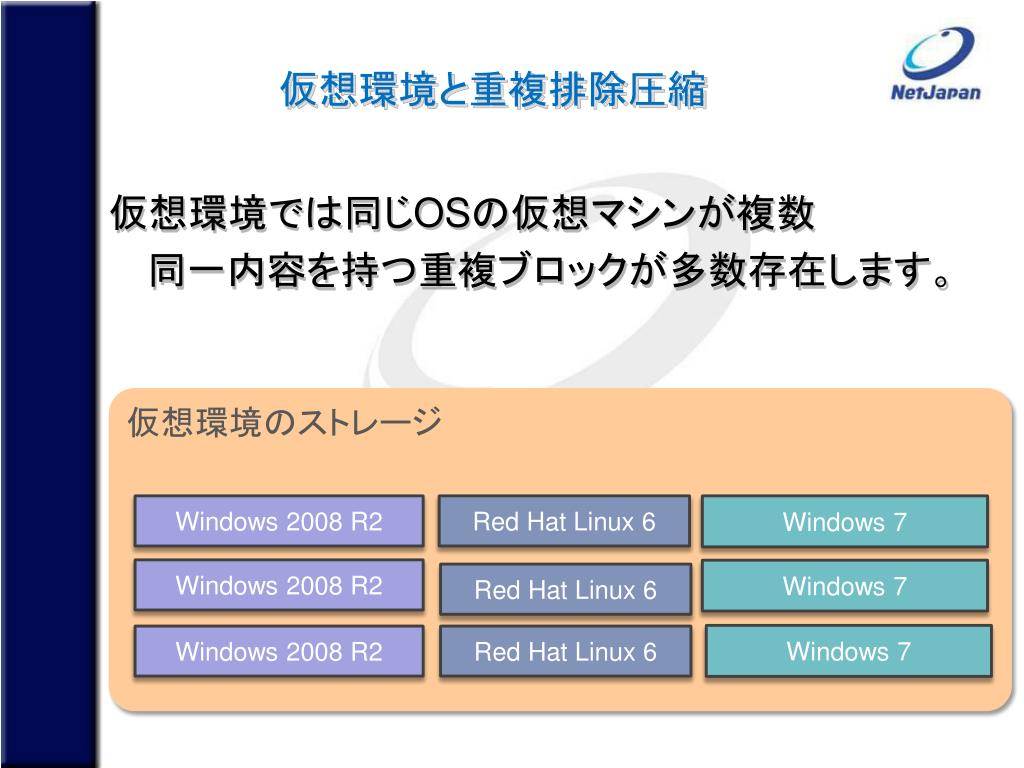

  6. 仮想環境と重複排除圧縮 仮想環境では同じOSの仮想マシンが複数 同一内容を持つ重複ブロックが多数存在します。 仮想環境のストレージ Windows 2008 R2 Red Hat Linux 6 Windows 7 Windows 2008 R2 Windows 7 Red Hat Linux 6 Windows 7 Windows 2008 R2 Red Hat Linux 6

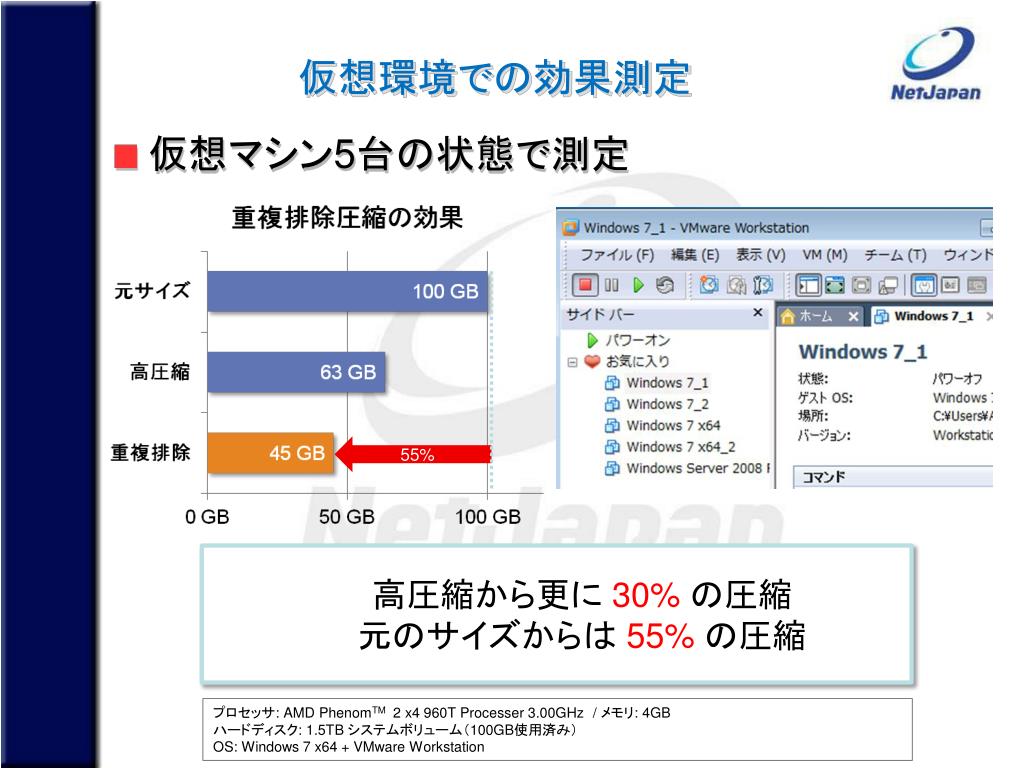

  7. 仮想環境での効果測定 • 仮想マシン5台の状態で測定 55% • 高圧縮から更に 30% の圧縮 • 元のサイズからは 55% の圧縮 プロセッサ: AMD PhenomTM 2 x4 960T Processer 3.00GHz/ メモリ: 4GBハードディスク: 1.5TB システムボリューム（100GB使用済み）OS: Windows 7 x64 + VMware Workstation

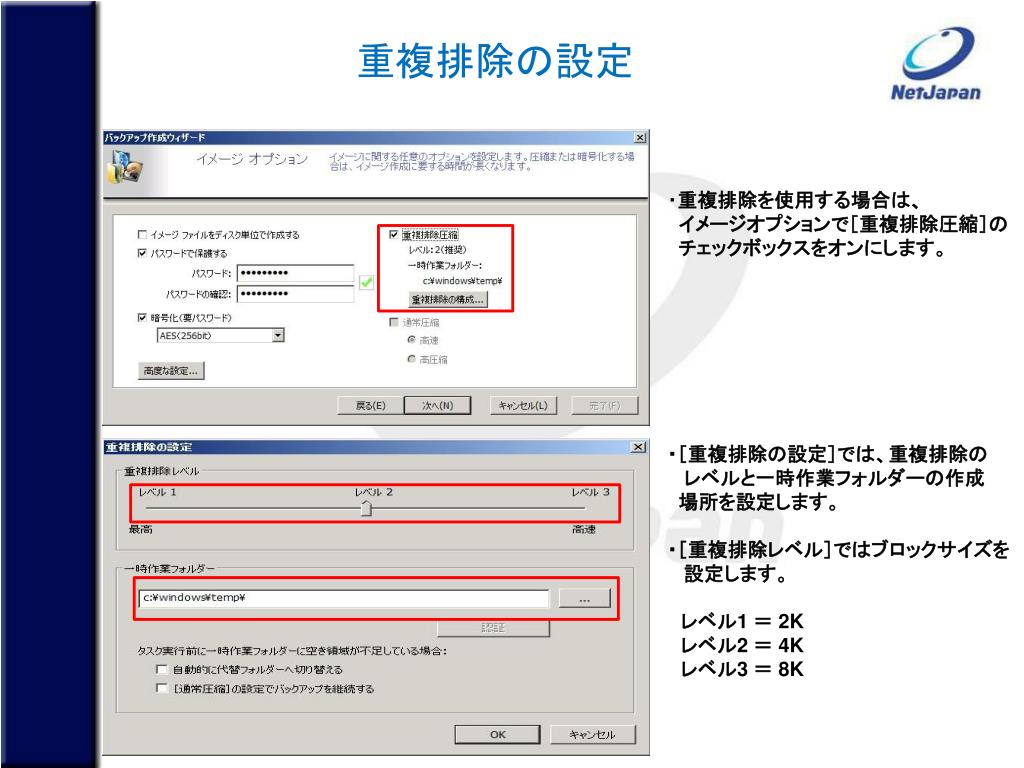

  8. 重複排除の設定 ・重複排除を使用する場合は、 イメージオプションで［重複排除圧縮］の チェックボックスをオンにします。 ・［重複排除の設定］では、重複排除の レベルと一時作業フォルダーの作成 場所を設定します。 ・［重複排除レベル］ではブロックサイズを 設定します。 　レベル1 ＝ 2K 　レベル2 ＝ 4K 　レベル3 ＝ 8K

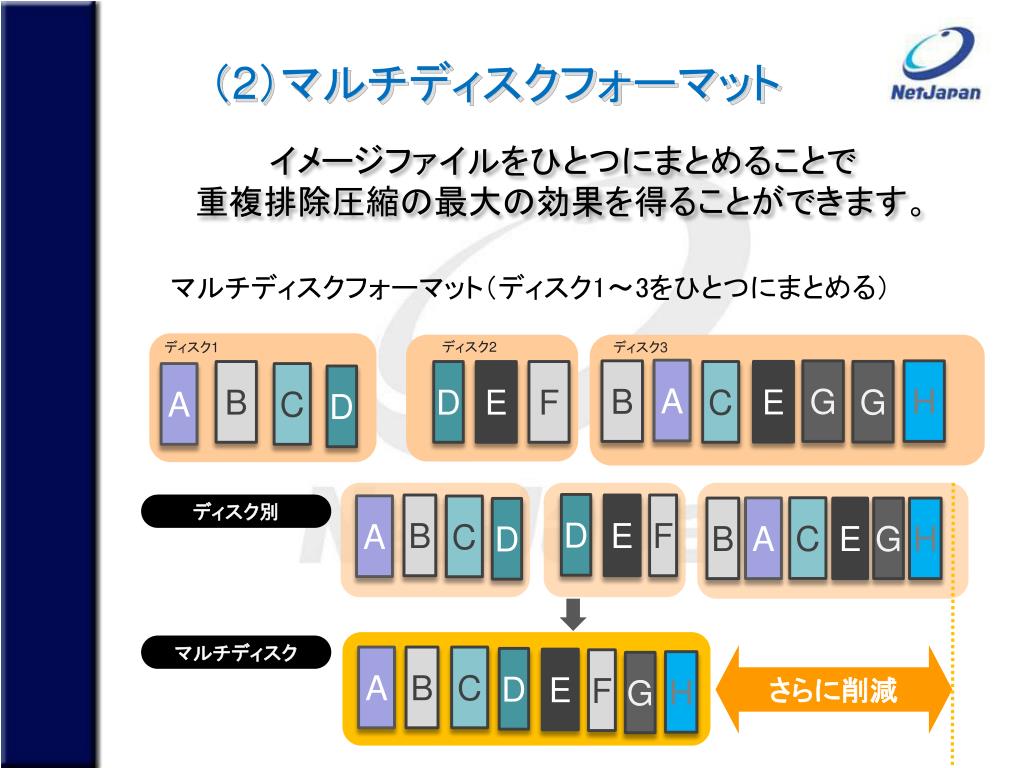

  9. （2）マルチディスクフォーマット イメージファイルをひとつにまとめることで 重複排除圧縮の最大の効果を得ることができます。 マルチディスクフォーマット（ディスク1～3をひとつにまとめる） ディスク2 ディスク1 ディスク3 A B G H E G B D E F C A C D D B E F A ディスク別 C C A B E G H D マルチディスク さらに削減 A B C D E F H G

  10. マルチディスクの圧縮効果 • 使用済み100GB+45GBの場合 28% • 重複排除から更に 5% の圧縮 • 元のサイズからは 28% の圧縮 プロセッサ: Core i5 3.20GHZ/ メモリ: 8.0GBハードディスク: データ用ボリューム 100GB使用済み / 45GB使用済みOS: Windows Server 2008 R2

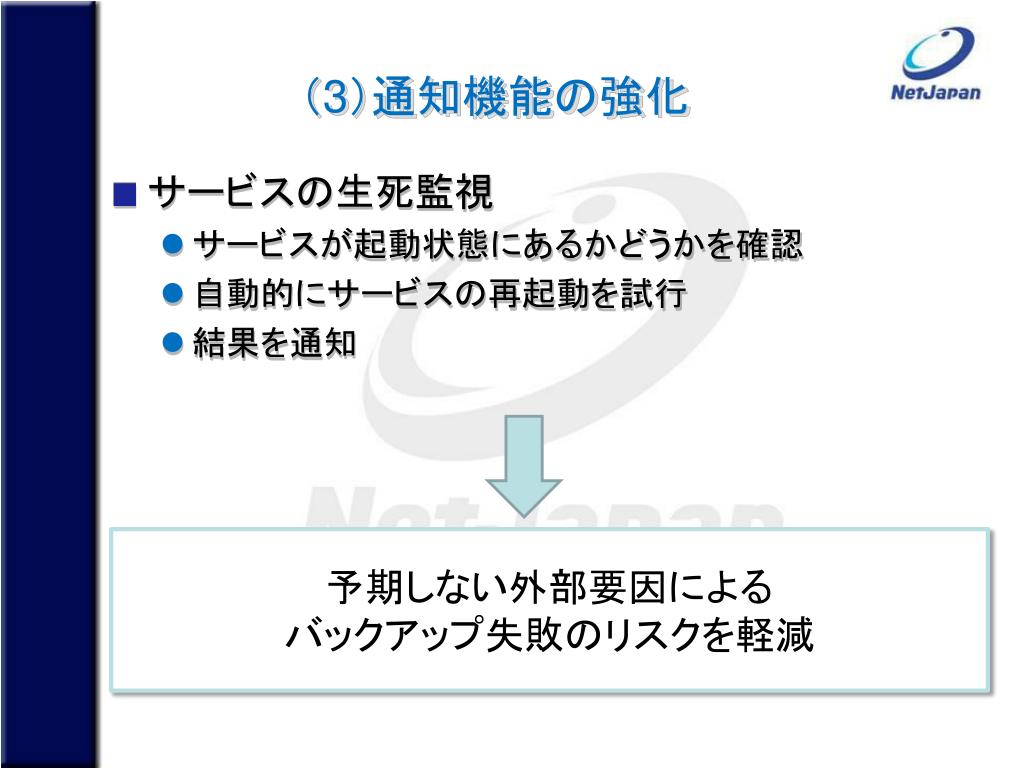

  11. （3）通知機能の強化 • サービスの生死監視 • サービスが起動状態にあるかどうかを確認 • 自動的にサービスの再起動を試行 • 結果を通知 予期しない外部要因による バックアップ失敗のリスクを軽減

  12. （4）その他の新機能 • GPTの完全サポート • ディスクメタオプションの新設により、uEFIブート環境のバックアップと復元に完全対応 • MD5ファイルの作成機能 • MD5ハッシュにより、イメージの正当性を確認可能 • 256ビットの暗号化をサポート • 従来の128ビットから256ビットへ暗号を拡張

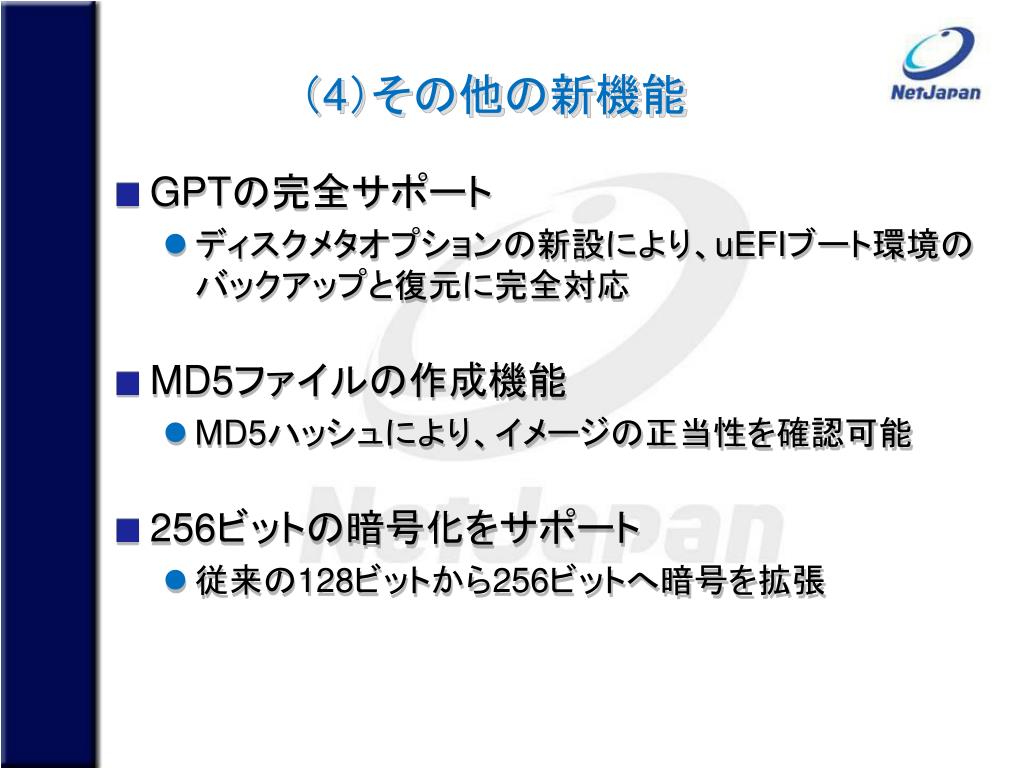

  13. （4）その他の新機能（続き） • クイックマウント機能 • Windowsエクスプローラーからイメージを右クリックでマウントする機能 • レプリケーション先にWebDAVをサポート • クラウドサービスへの対応を強化 • WindowsPE 64ビット版の追加（予定） • 64ビット版のPEにより、サーバー専用デバイスもサポートが可能

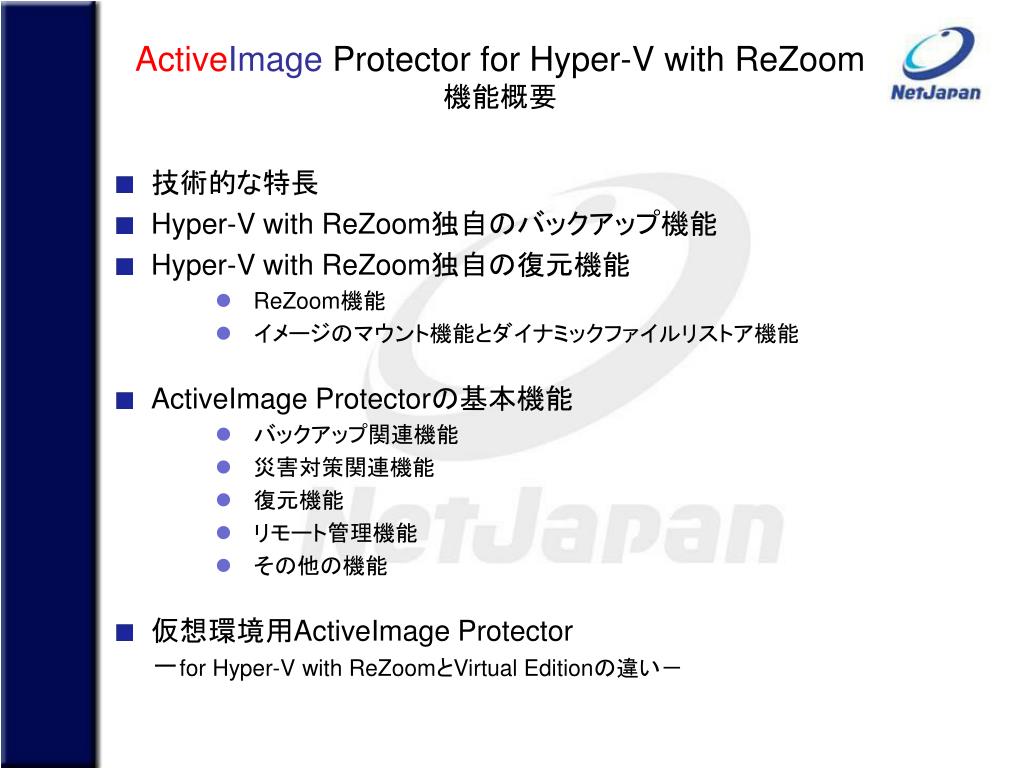

  14. ActiveImageProtectorfor Hyper-V with ReZoom機能概要 • 技術的な特長 • Hyper-V with ReZoom独自のバックアップ機能 • Hyper-V with ReZoom独自の復元機能 • ReZoom機能 • イメージのマウント機能とダイナミックファイルリストア機能 • ActiveImage Protectorの基本機能 • バックアップ関連機能 • 災害対策関連機能 • 復元機能 • リモート管理機能 • その他の機能 • 仮想環境用ActiveImage Protector－for Hyper-V with ReZoomとVirtual Editionの違い－

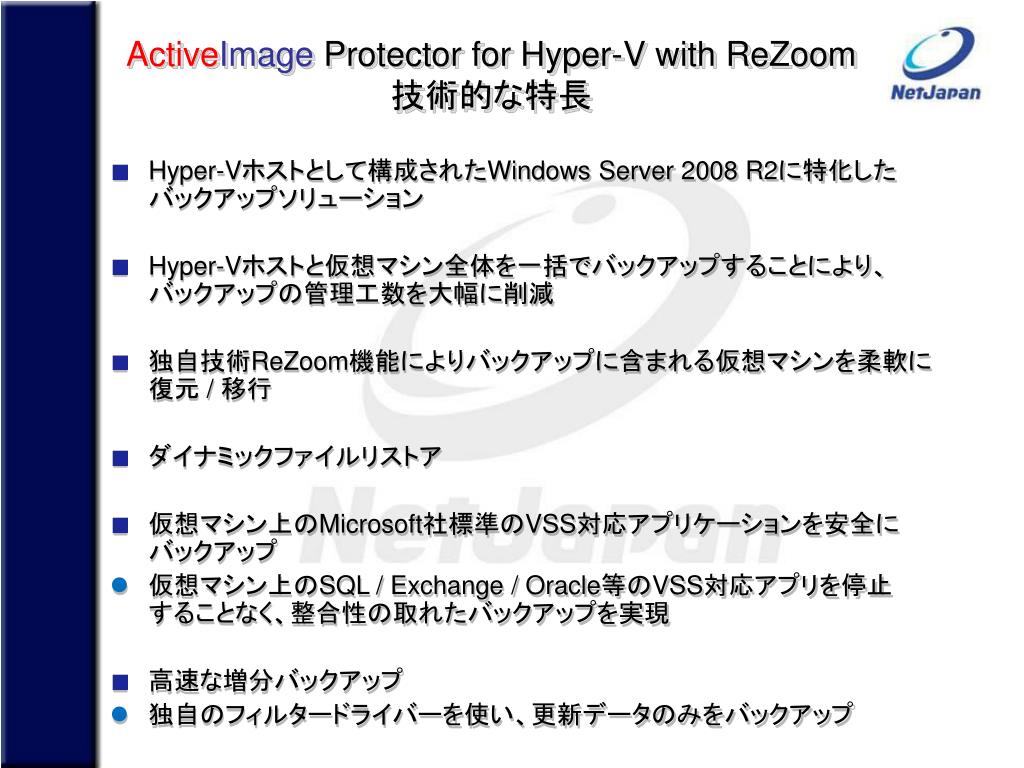

  15. ActiveImageProtectorfor Hyper-V with ReZoom技術的な特長 • Hyper-Vホストとして構成されたWindows Server 2008 R2に特化したバックアップソリューション • Hyper-Vホストと仮想マシン全体を一括でバックアップすることにより、バックアップの管理工数を大幅に削減 • 独自技術ReZoom機能によりバックアップに含まれる仮想マシンを柔軟に復元 / 移行 • ダイナミックファイルリストア • 仮想マシン上のMicrosoft社標準のVSS対応アプリケーションを安全にバックアップ • 仮想マシン上のSQL / Exchange / Oracle等のVSS対応アプリを停止することなく、整合性の取れたバックアップを実現 • 高速な増分バックアップ • 独自のフィルタードライバーを使い、更新データのみをバックアップ

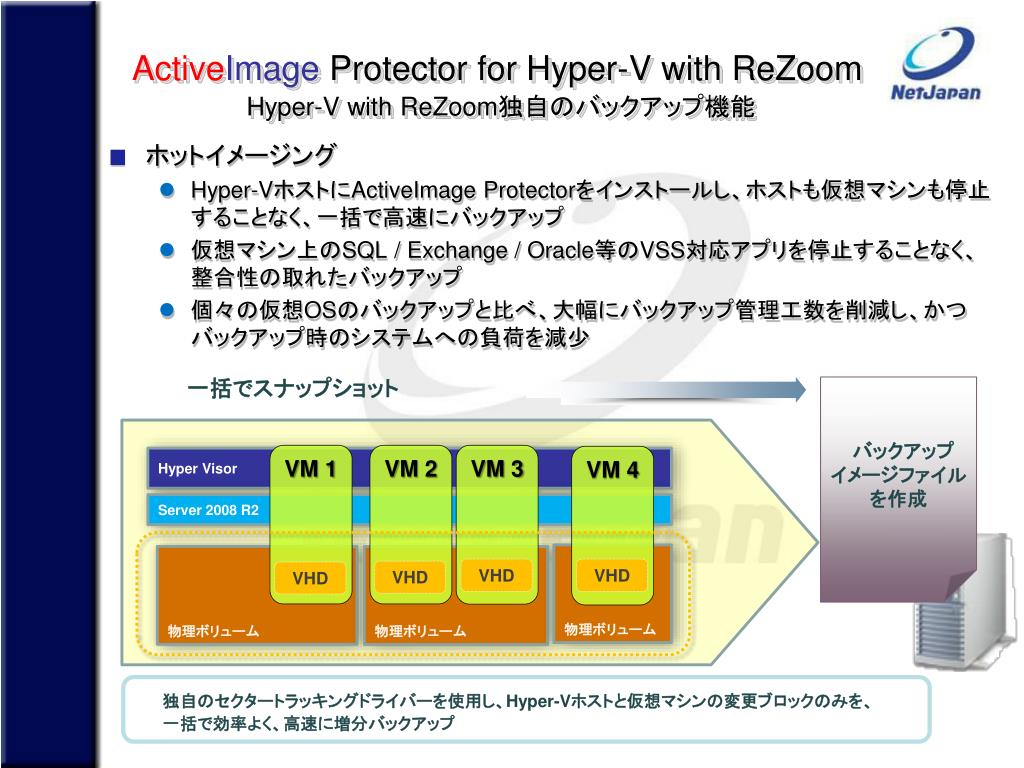

  16. ActiveImageProtectorfor Hyper-V with ReZoomHyper-V with ReZoom独自のバックアップ機能 • ホットイメージング • Hyper-VホストにActiveImage Protectorをインストールし、ホストも仮想マシンも停止することなく、一括で高速にバックアップ • 仮想マシン上のSQL / Exchange / Oracle等のVSS対応アプリを停止することなく、整合性の取れたバックアップ • 個々の仮想OSのバックアップと比べ、大幅にバックアップ管理工数を削減し、かつバックアップ時のシステムへの負荷を減少 一括でスナップショット バックアップ イメージファイル を作成 VM 1 VM 2 VM 3 VM 4 Hyper Visor Server 2008 R2 物理ボリューム 物理ボリューム 物理ボリューム VHD VHD VHD VHD • 独自のセクタートラッキングドライバーを使用し、Hyper-Vホストと仮想マシンの変更ブロックのみを、一括で効率よく、高速に増分バックアップ

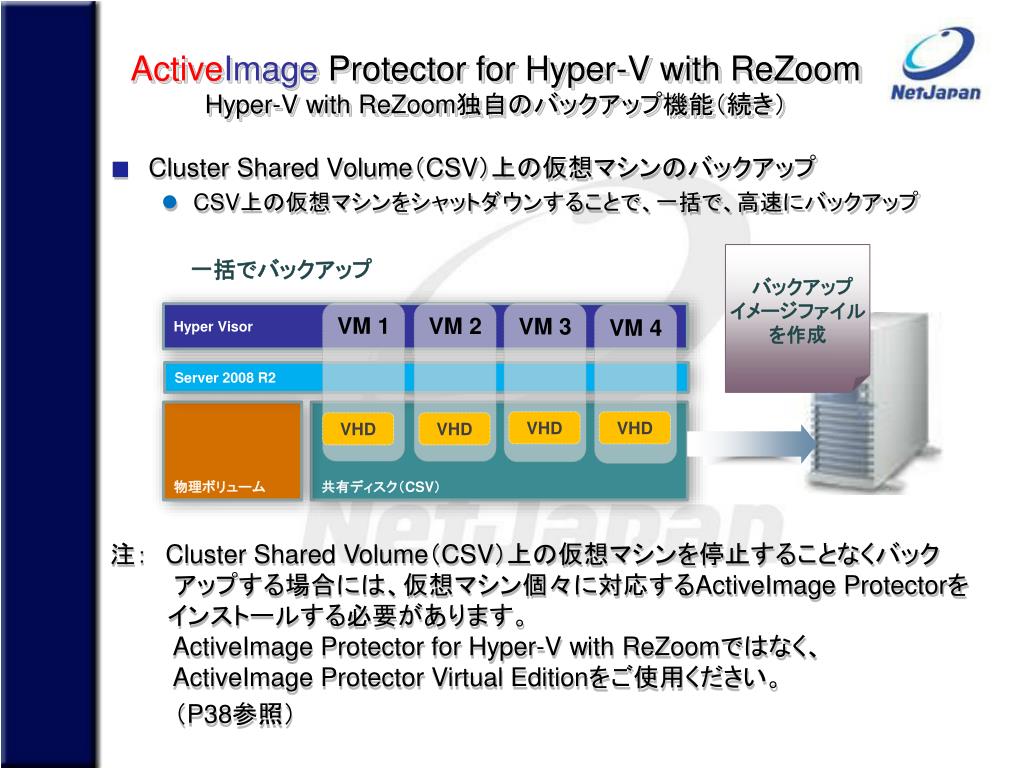

  17. ActiveImageProtector for Hyper-V with ReZoomHyper-V with ReZoom独自のバックアップ機能（続き） • Cluster Shared Volume（CSV）上の仮想マシンのバックアップ • CSV上の仮想マシンをシャットダウンすることで、一括で、高速にバックアップ バックアップ イメージファイル を作成 一括でバックアップ VM 1 VM 2 VM 3 Hyper Visor VM 4 Server 2008 R2 物理ボリューム 共有ディスク（CSV） VHD VHD VHD VHD 注：　Cluster Shared Volume（CSV）上の仮想マシンを停止することなくバック アップする場合には、仮想マシン個々に対応するActiveImage Protectorをインストールする必要があります。ActiveImage Protector for Hyper-V with ReZoomではなく、ActiveImage Protector Virtual Editionをご使用ください。 （P38参照）

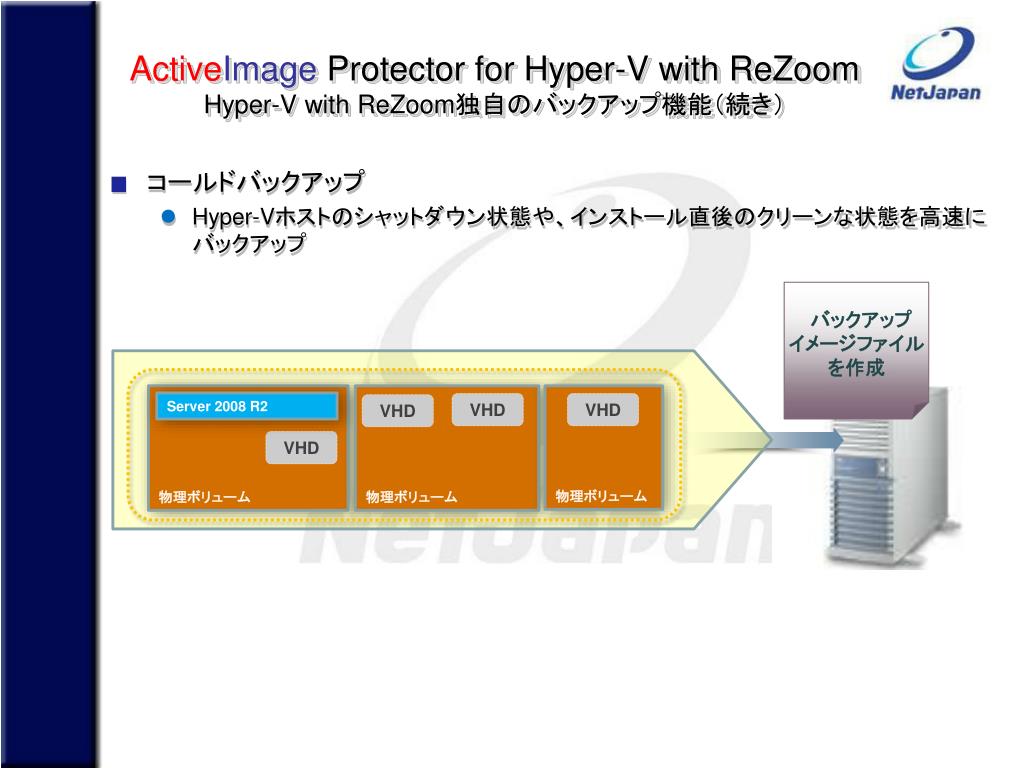

  18. ActiveImage Protector for Hyper-V with ReZoomHyper-V with ReZoom独自のバックアップ機能（続き） • コールドバックアップ • Hyper-Vホストのシャットダウン状態や、インストール直後のクリーンな状態を高速にバックアップ バックアップ イメージファイル を作成 物理ボリューム 物理ボリューム 物理ボリューム Server 2008 R2 VHD VHD VHD VHD

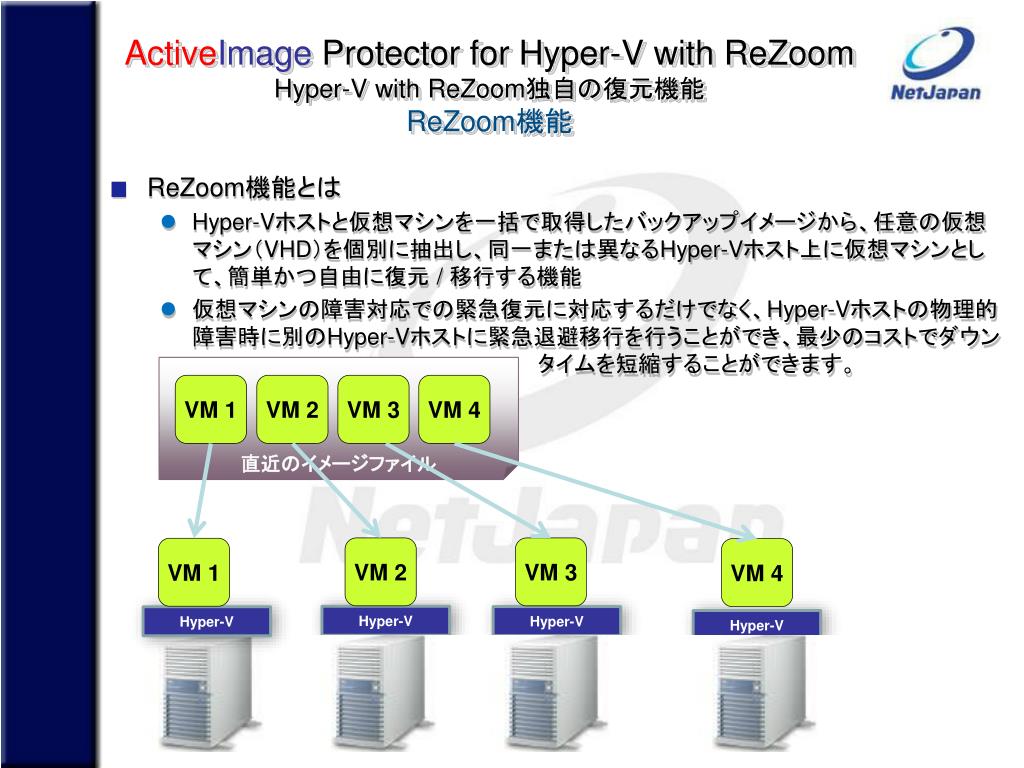

  19. ActiveImage Protector for Hyper-V with ReZoomHyper-V with ReZoom独自の復元機能ReZoom機能 • ReZoom機能とは • Hyper-Vホストと仮想マシンを一括で取得したバックアップイメージから、任意の仮想マシン（VHD）を個別に抽出し、同一または異なるHyper-Vホスト上に仮想マシンとして、簡単かつ自由に復元 / 移行する機能 • 仮想マシンの障害対応での緊急復元に対応するだけでなく、Hyper-Vホストの物理的障害時に別のHyper-Vホストに緊急退避移行を行うことができ、最少のコストでダウン タイムを短縮することができます。 直近のイメージファイル VM 1 VM 2 VM 3 VM 4 VM 2 VM 3 VM 1 VM 4 Hyper-V Hyper-V Hyper-V Hyper-V

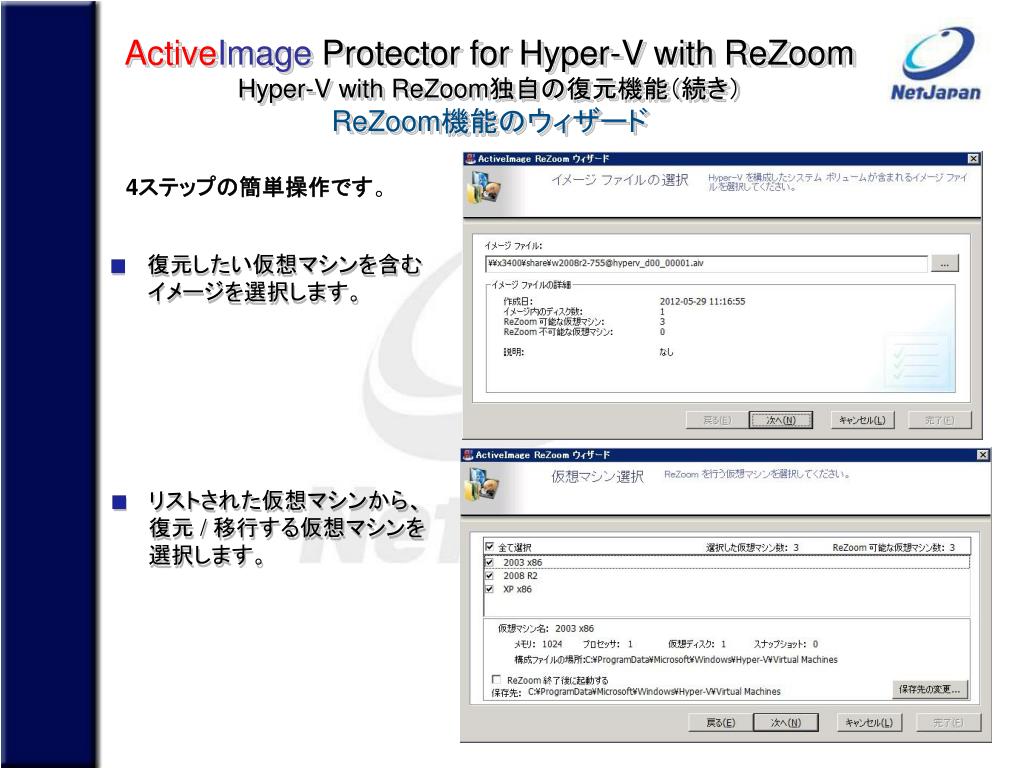

  20. ActiveImage Protector for Hyper-V with ReZoomHyper-V with ReZoom独自の復元機能（続き）ReZoom機能のウィザード 4ステップの簡単操作です。 • 復元したい仮想マシンを含むイメージを選択します。 • リストされた仮想マシンから、復元 / 移行する仮想マシンを選択します。

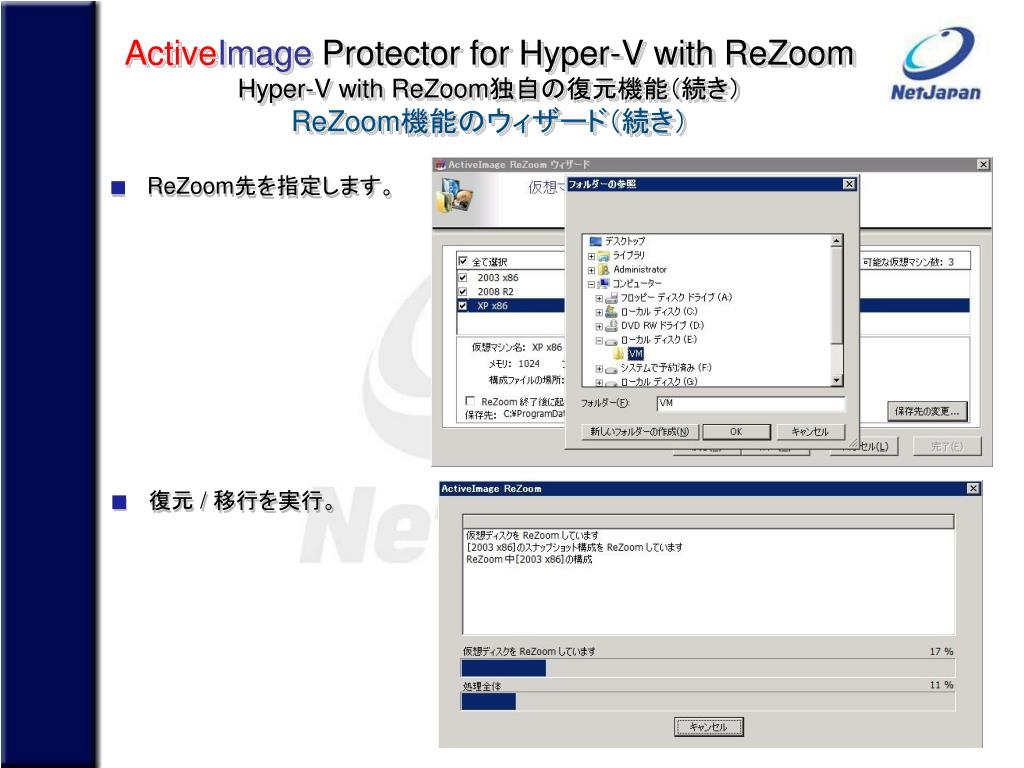

  21. ActiveImage Protector for Hyper-V with ReZoomHyper-V with ReZoom独自の復元機能（続き）ReZoom機能のウィザード（続き） • ReZoom先を指定します。 • 復元 / 移行を実行。

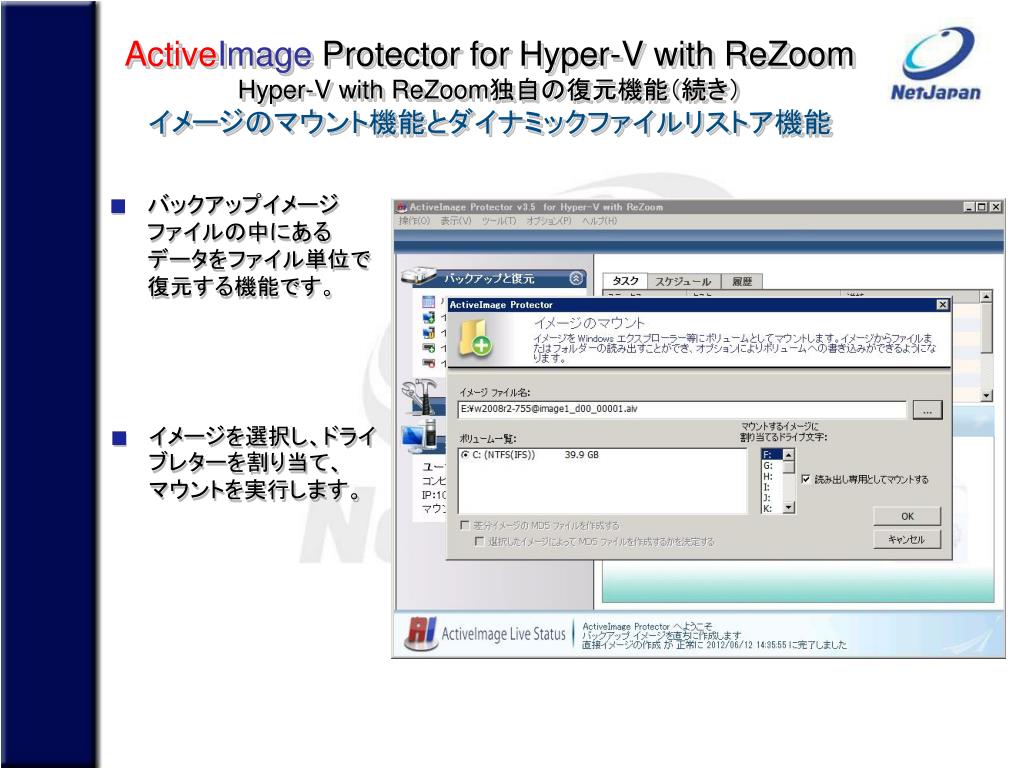

  22. ActiveImage Protector for Hyper-V with ReZoomHyper-V with ReZoom独自の復元機能（続き）イメージのマウント機能とダイナミックファイルリストア機能 • バックアップイメージファイルの中にあるデータをファイル単位で復元する機能です。 • イメージを選択し、ドライブレターを割り当て、マウントを実行します。

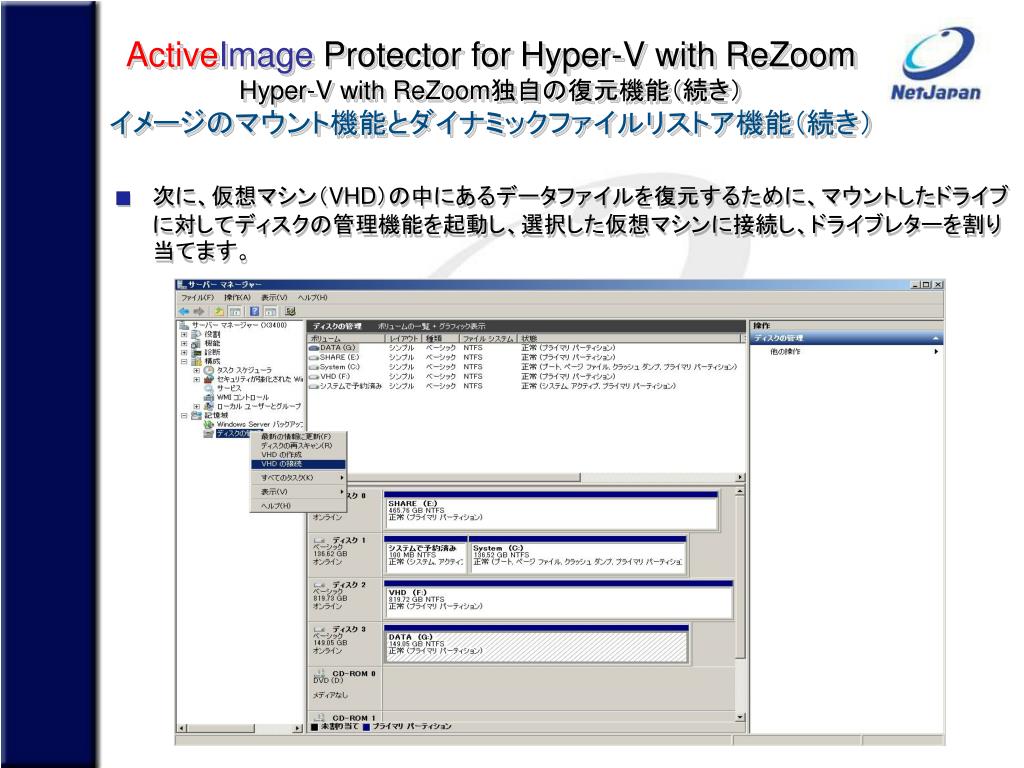

  23. ActiveImageProtector for Hyper-V with ReZoomHyper-V with ReZoom独自の復元機能（続き）イメージのマウント機能とダイナミックファイルリストア機能（続き） • 次に、仮想マシン（VHD）の中にあるデータファイルを復元するために、マウントしたドライブに対してディスクの管理機能を起動し、選択した仮想マシンに接続し、ドライブレターを割り当てます。

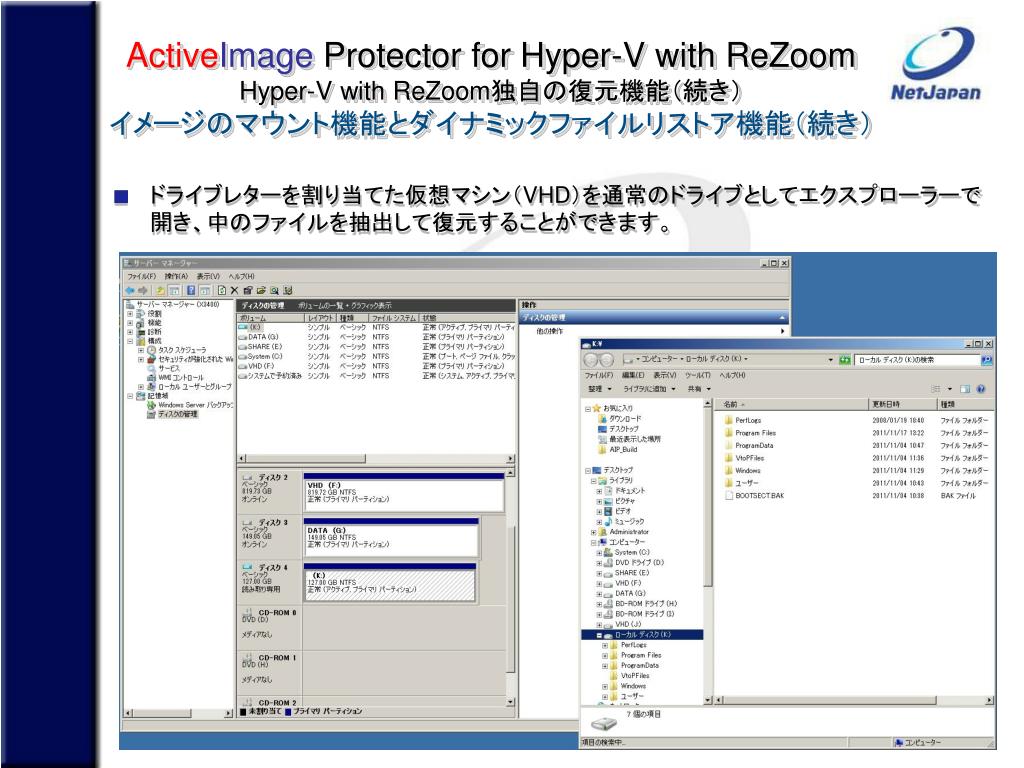

  24. ActiveImage Protector for Hyper-V with ReZoomHyper-V with ReZoom独自の復元機能（続き）イメージのマウント機能とダイナミックファイルリストア機能（続き） • ドライブレターを割り当てた仮想マシン（VHD）を通常のドライブとしてエクスプローラーで開き、中のファイルを抽出して復元することができます。

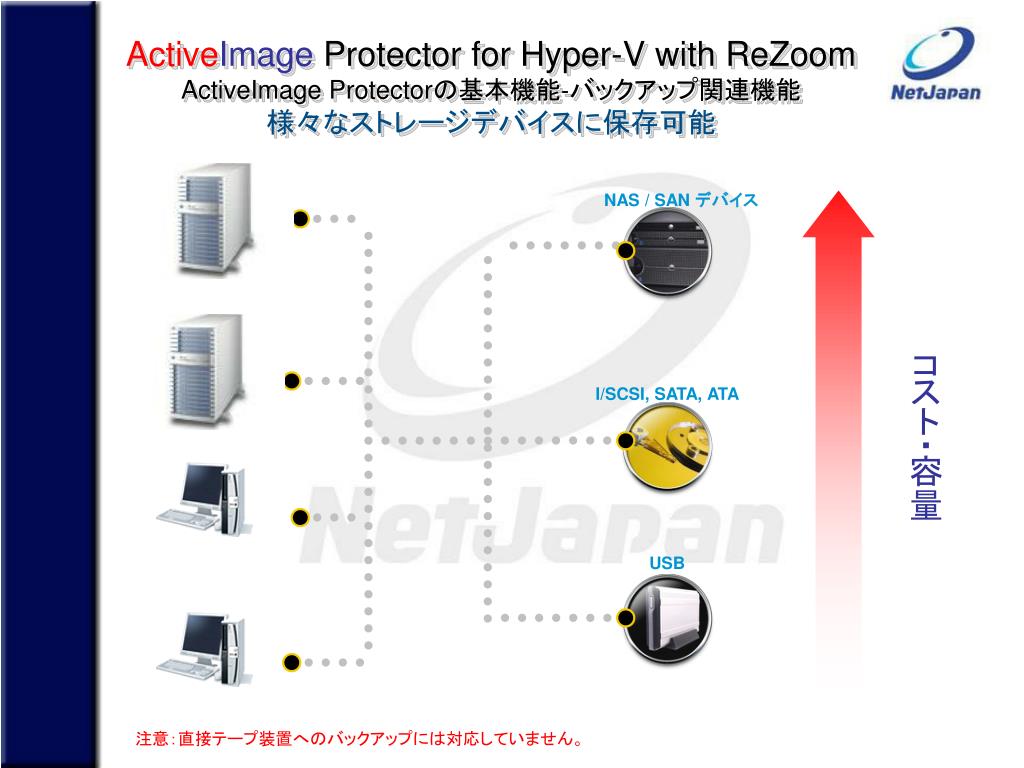

  25. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐バックアップ関連機能様々なストレージデバイスに保存可能 コスト・容量 NAS / SAN デバイス I/SCSI, SATA, ATA USB 注意：直接テープ装置へのバックアップには対応していません。

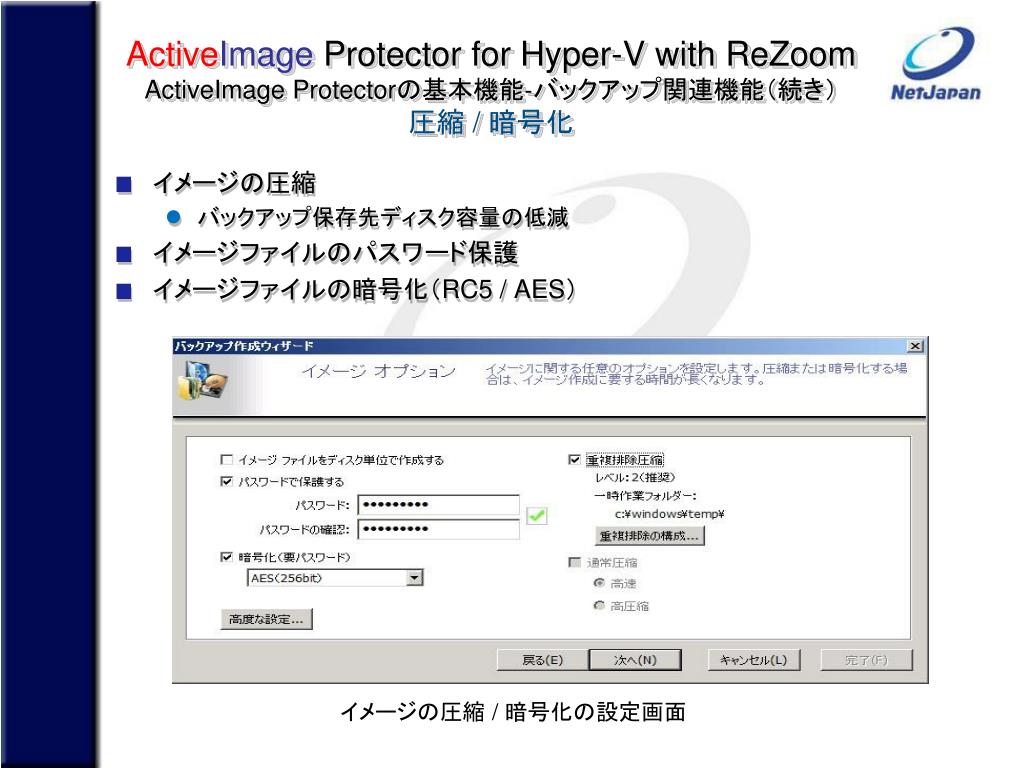

  26. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐バックアップ関連機能（続き）圧縮 / 暗号化 • イメージの圧縮 • バックアップ保存先ディスク容量の低減 • イメージファイルのパスワード保護 • イメージファイルの暗号化（RC5 / AES） イメージの圧縮 / 暗号化の設定画面

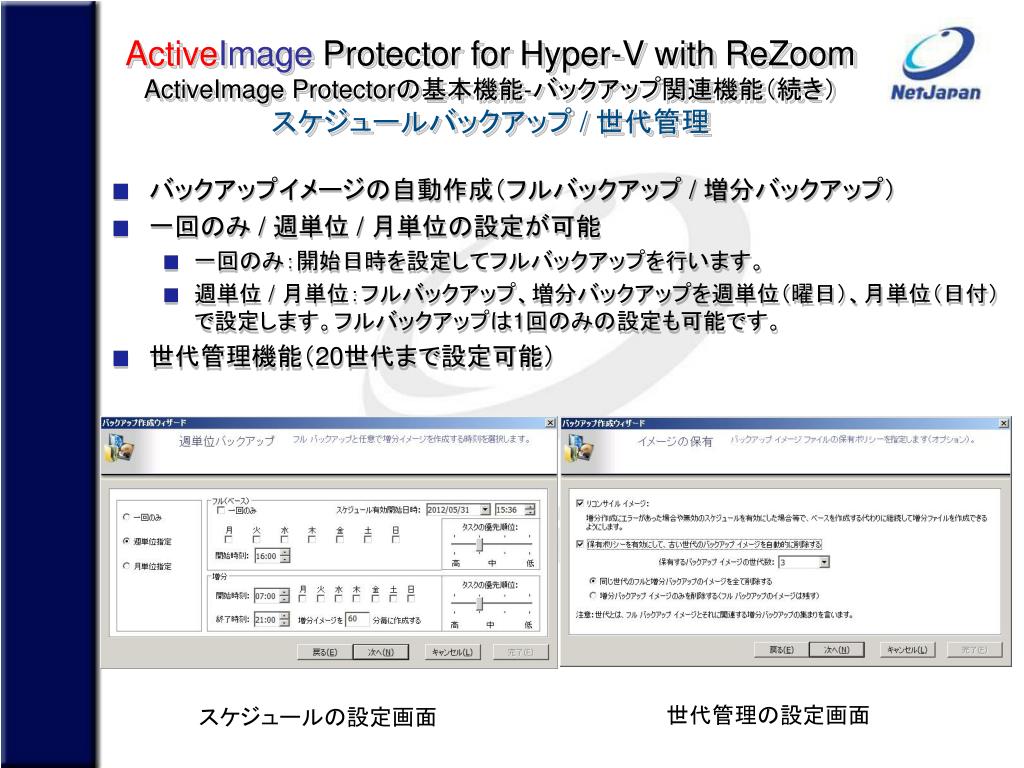

  27. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐バックアップ関連機能（続き）スケジュールバックアップ / 世代管理 • バックアップイメージの自動作成（フルバックアップ / 増分バックアップ） • 一回のみ / 週単位 / 月単位の設定が可能 • 一回のみ：開始日時を設定してフルバックアップを行います。 • 週単位 / 月単位：フルバックアップ、増分バックアップを週単位（曜日）、月単位（日付）で設定します。フルバックアップは1回のみの設定も可能です。 • 世代管理機能（20世代まで設定可能） 世代管理の設定画面 スケジュールの設定画面

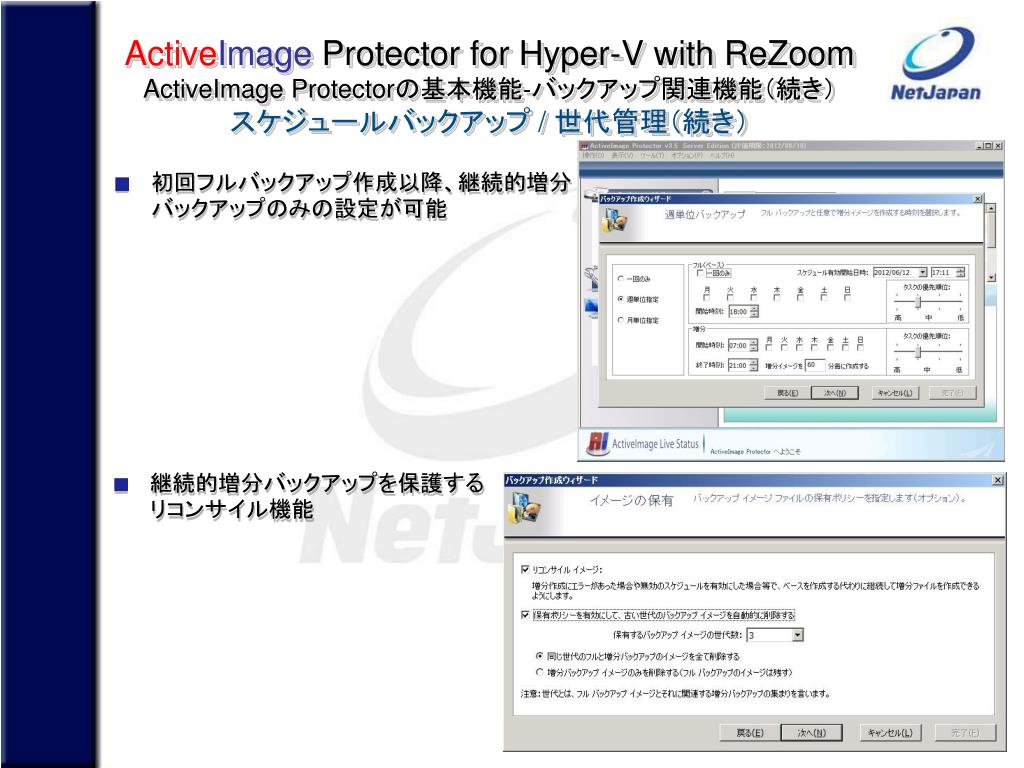

  28. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐バックアップ関連機能（続き）スケジュールバックアップ / 世代管理（続き） • 初回フルバックアップ作成以降、継続的増分バックアップのみの設定が可能 • 継続的増分バックアップを保護するリコンサイル機能

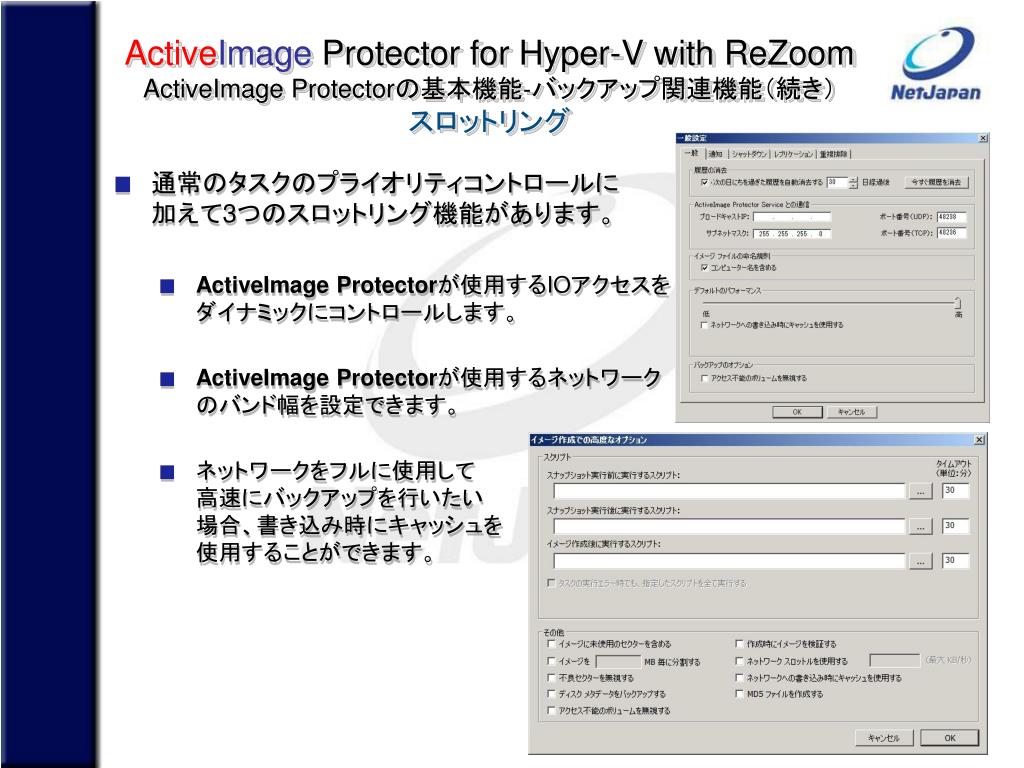

  29. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐バックアップ関連機能（続き）スロットリング • 通常のタスクのプライオリティコントロールに加えて3つのスロットリング機能があります。 • ActiveImageProtectorが使用するIOアクセスをダイナミックにコントロールします。 • ActiveImageProtectorが使用するネットワークのバンド幅を設定できます。 • ネットワークをフルに使用して高速にバックアップを行いたい場合、書き込み時にキャッシュを使用することができます。

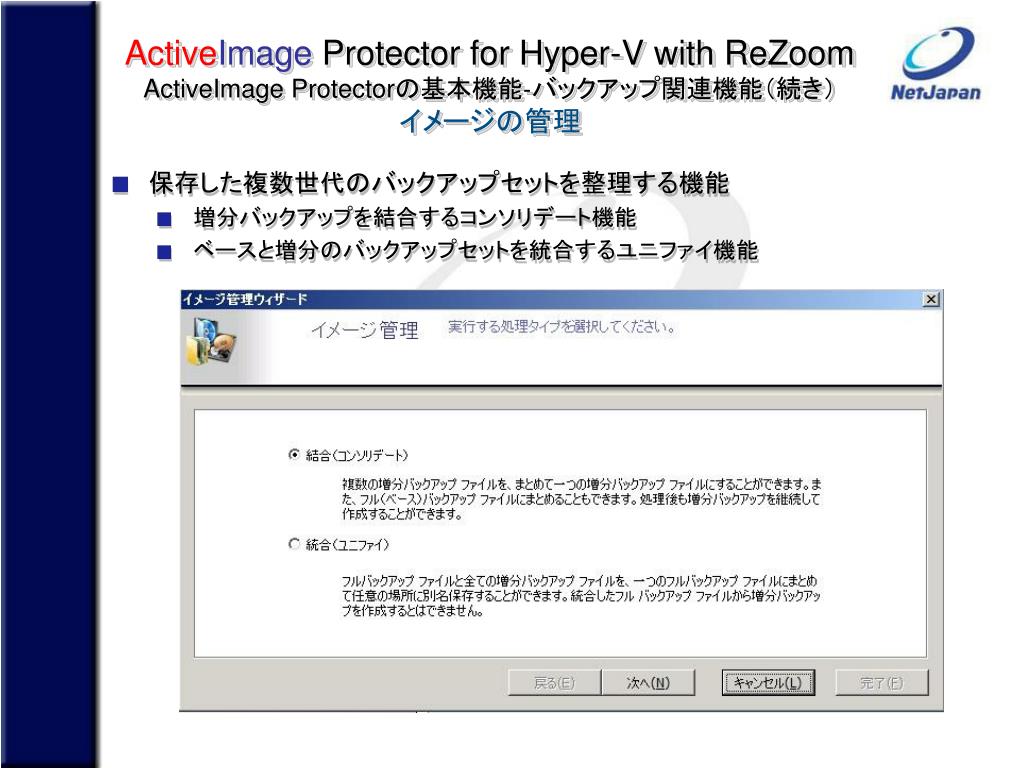

  30. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐バックアップ関連機能（続き）イメージの管理 • 保存した複数世代のバックアップセットを整理する機能 • 増分バックアップを結合するコンソリデート機能 • ベースと増分のバックアップセットを統合するユニファイ機能

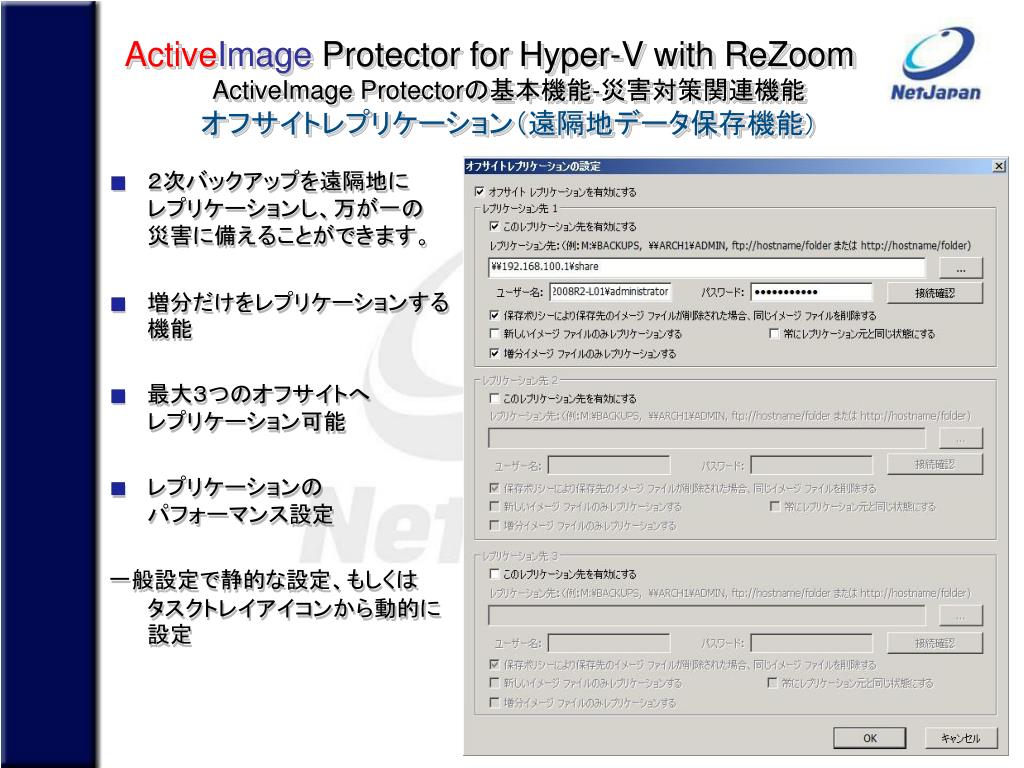

  31. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐災害対策関連機能オフサイトレプリケーション（遠隔地データ保存機能） • ２次バックアップを遠隔地にレプリケーションし、万が一の災害に備えることができます。 • 増分だけをレプリケーションする機能　 • 最大３つのオフサイトへレプリケーション可能 • レプリケーションのパフォーマンス設定　 一般設定で静的な設定、もしくはタスクトレイアイコンから動的に設定

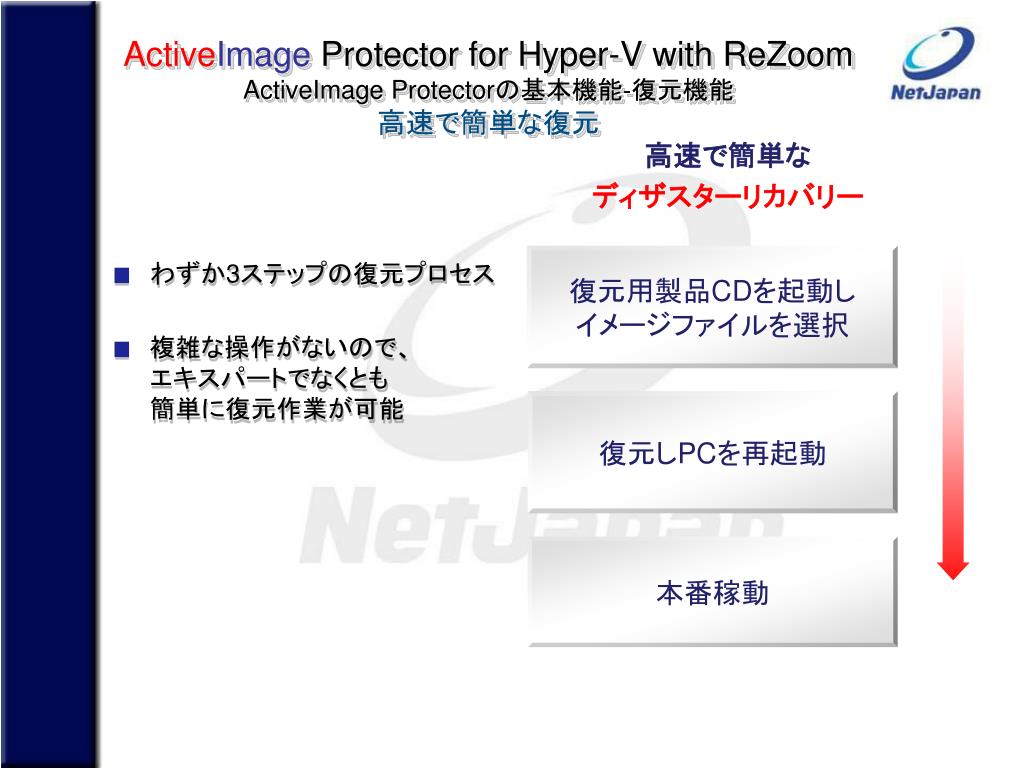

  32. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐復元機能高速で簡単な復元 高速で簡単な ディザスターリカバリー • わずか3ステップの復元プロセス • 複雑な操作がないので、エキスパートでなくとも簡単に復元作業が可能 復元用製品CDを起動し イメージファイルを選択 復元しPCを再起動 本番稼動

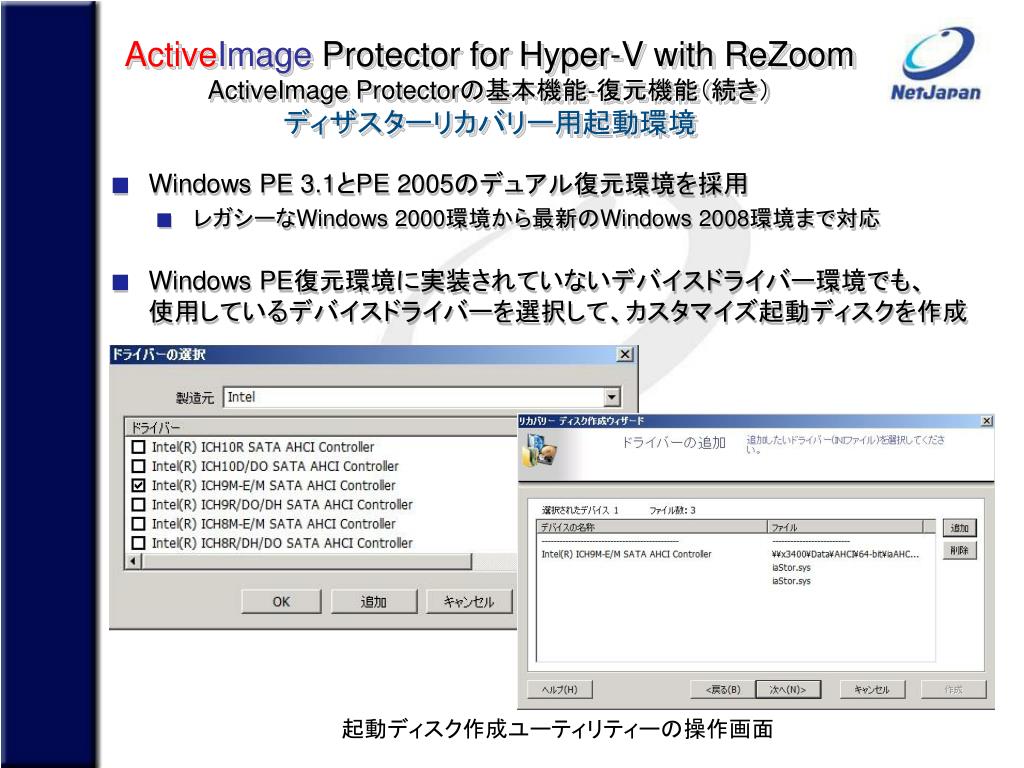

  33. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐復元機能（続き）ディザスターリカバリー用起動環境 • Windows PE 3.1とPE 2005のデュアル復元環境を採用 • レガシーなWindows 2000環境から最新のWindows 2008環境まで対応 • Windows PE復元環境に実装されていないデバイスドライバー環境でも、使用しているデバイスドライバーを選択して、カスタマイズ起動ディスクを作成 起動ディスク作成ユーティリティーの操作画面

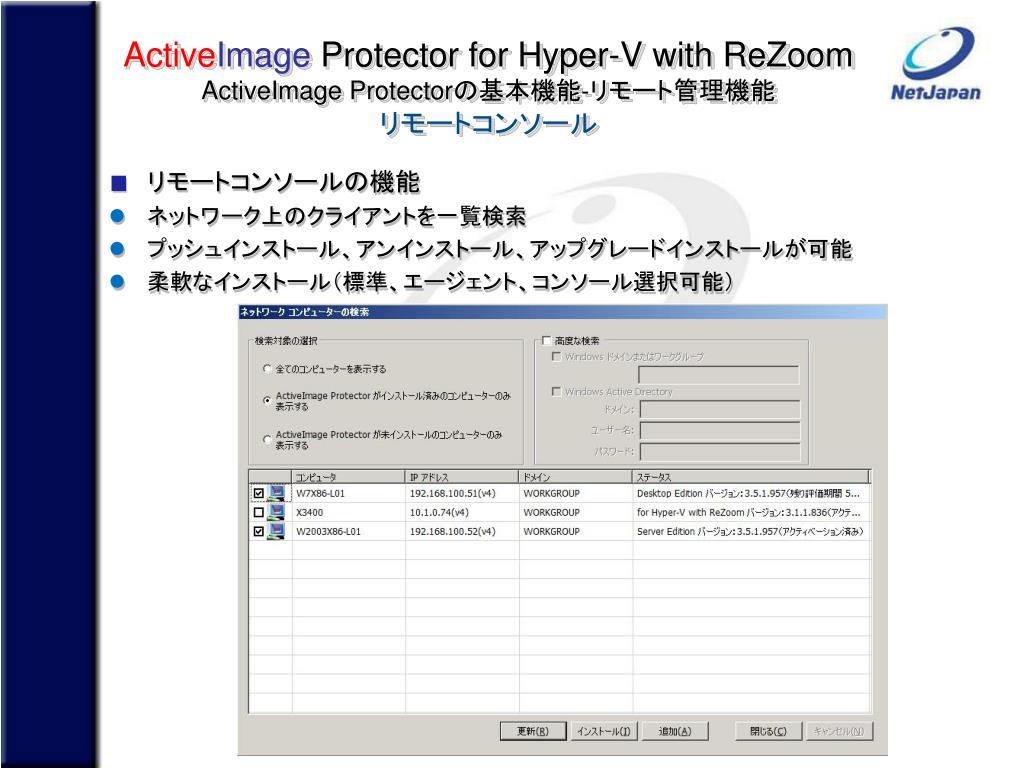

  34. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐リモート管理機能リモートコンソール • リモートコンソールの機能 • ネットワーク上のクライアントを一覧検索 • プッシュインストール、アンインストール、アップグレードインストールが可能 • 柔軟なインストール（標準、エージェント、コンソール選択可能）

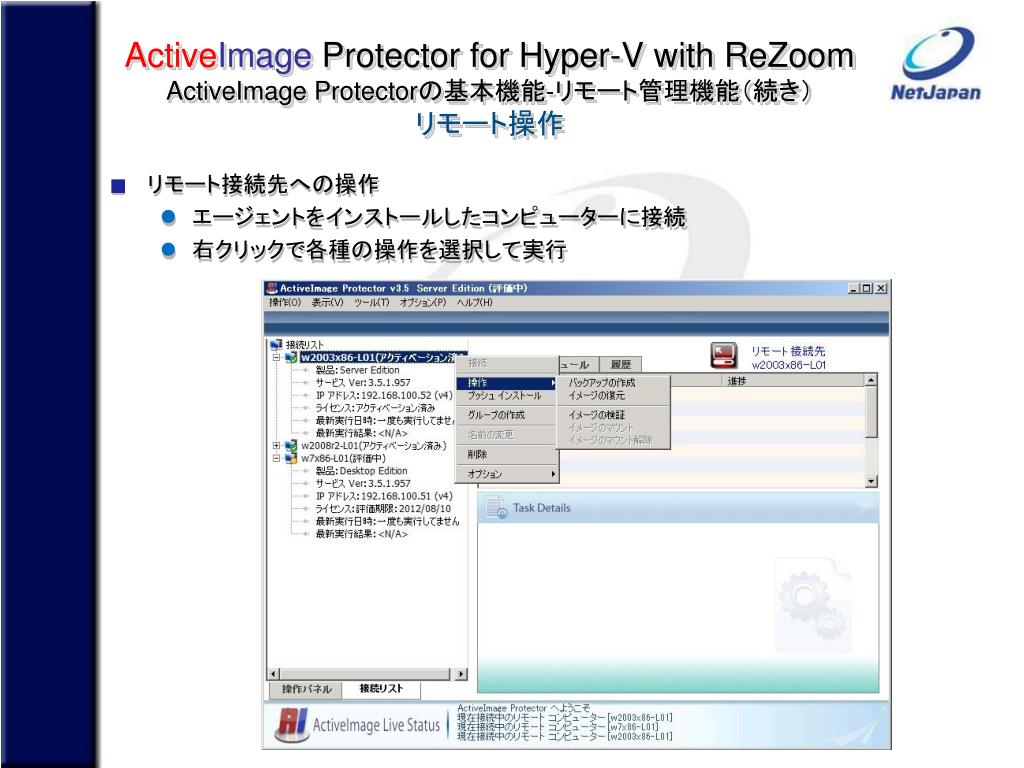

  35. ActiveImage Protector for Hyper-V with ReZoom ActiveImage Protectorの基本機能‐リモート管理機能（続き）リモート操作 • リモート接続先への操作 • エージェントをインストールしたコンピューターに接続 • 右クリックで各種の操作を選択して実行

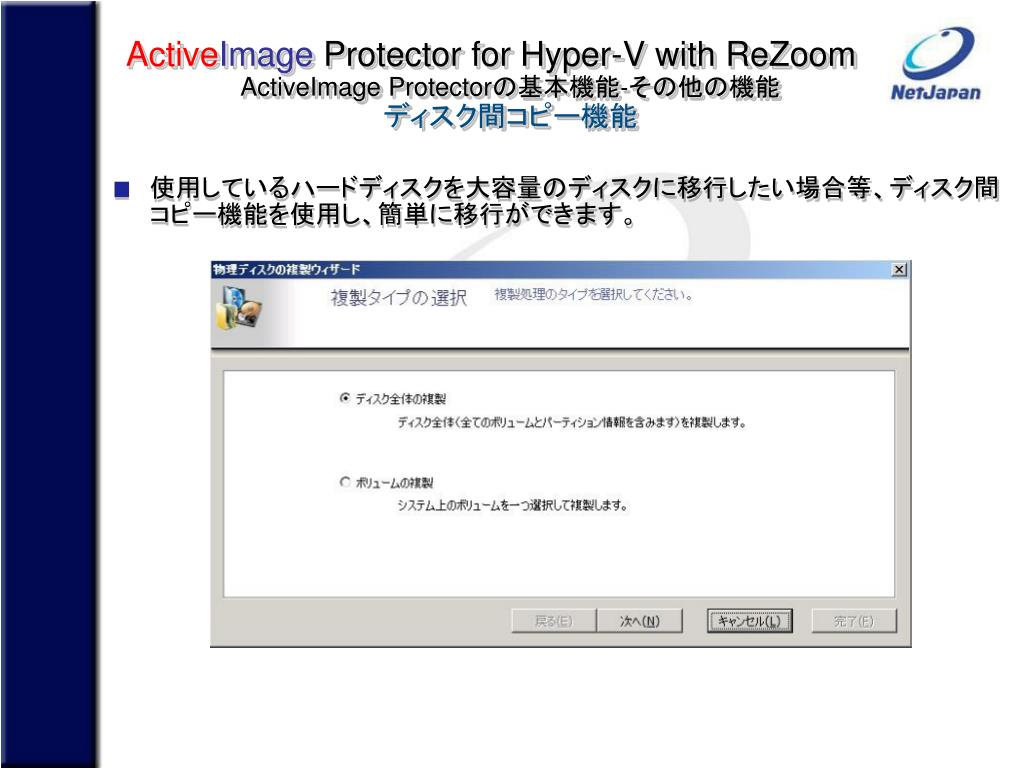

  36. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐その他の機能ディスク間コピー機能 • 使用しているハードディスクを大容量のディスクに移行したい場合等、ディスク間コピー機能を使用し、簡単に移行ができます。

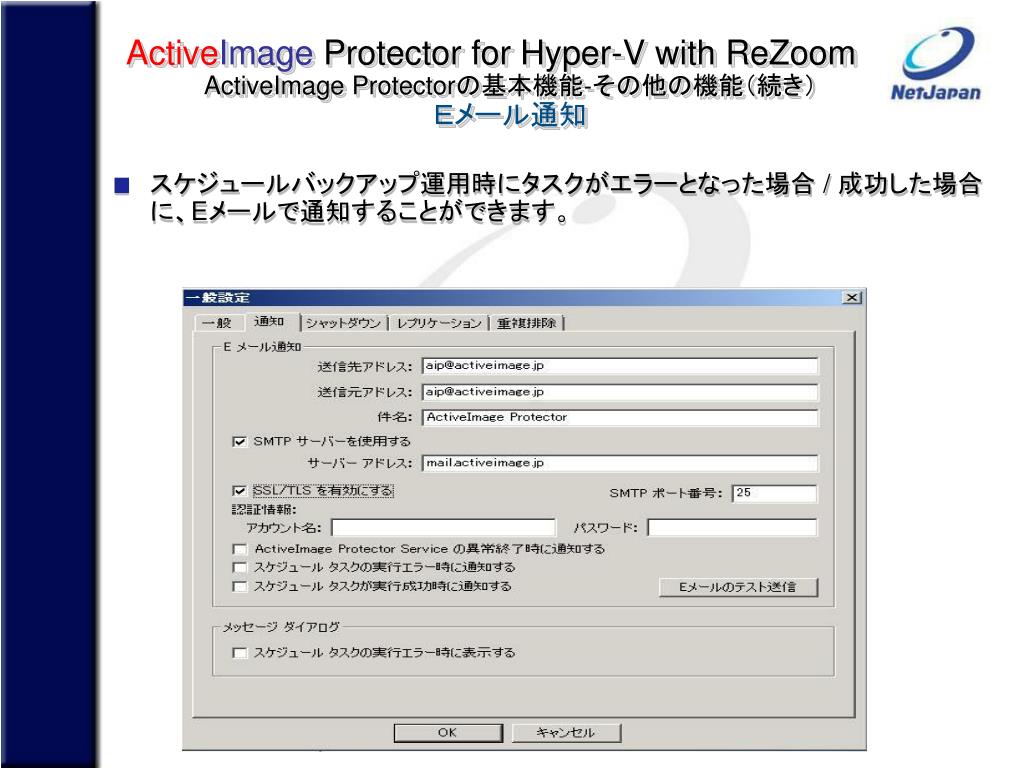

  37. ActiveImage Protector for Hyper-V with ReZoomActiveImage Protectorの基本機能‐その他の機能（続き）Ｅメール通知 • スケジュールバックアップ運用時にタスクがエラーとなった場合 / 成功した場合に、Eメールで通知することができます。

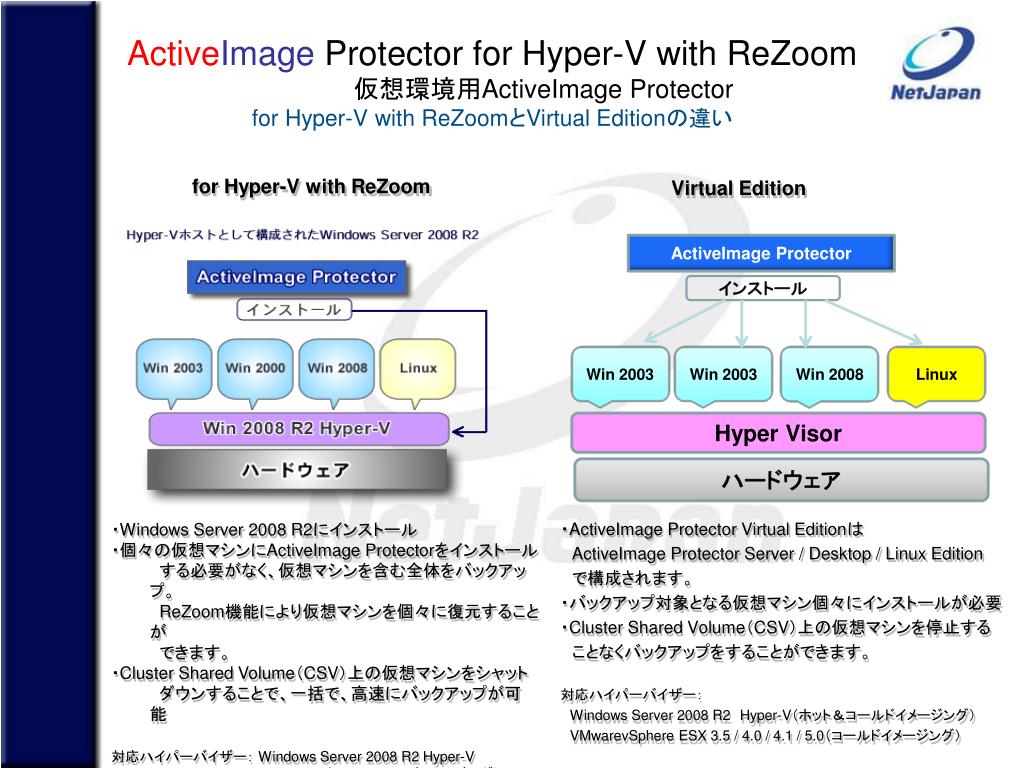

  38. ActiveImage Protector for Hyper-V with ReZoom 仮想環境用ActiveImage Protectorfor Hyper-V with ReZoomとVirtual Editionの違い for Hyper-V with ReZoom Virtual Edition ActiveImage Protector ・ActiveImage Protector Virtual Editionは ActiveImage Protector Server / Desktop / Linux Edition 　で構成されます。 ・バックアップ対象となる仮想マシン個々にインストールが必要 ・Cluster Shared Volume（CSV）上の仮想マシンを停止する 　ことなくバックアップをすることができます。 対応ハイパーバイザー： Windows Server 2008 R2Hyper-V（ホット＆コールドイメージング） VMwarevSphere ESX 3.5 / 4.0 / 4.1 / 5.0（コールドイメージング） インストール Win 2003 Win 2003 Win 2008 Linux Hyper Visor ハードウェア ・Windows Server 2008 R2にインストール ・個々の仮想マシンにActiveImage Protectorをインストール する必要がなく、仮想マシンを含む全体をバックアップ。ReZoom機能により仮想マシンを個々に復元することが できます。 ・Cluster Shared Volume（CSV）上の仮想マシンをシャットダウンすることで、一括で、高速にバックアップが可能 対応ハイパーバイザー： Windows Server 2008 R2Hyper-V（ホット＆コールドイメージング）

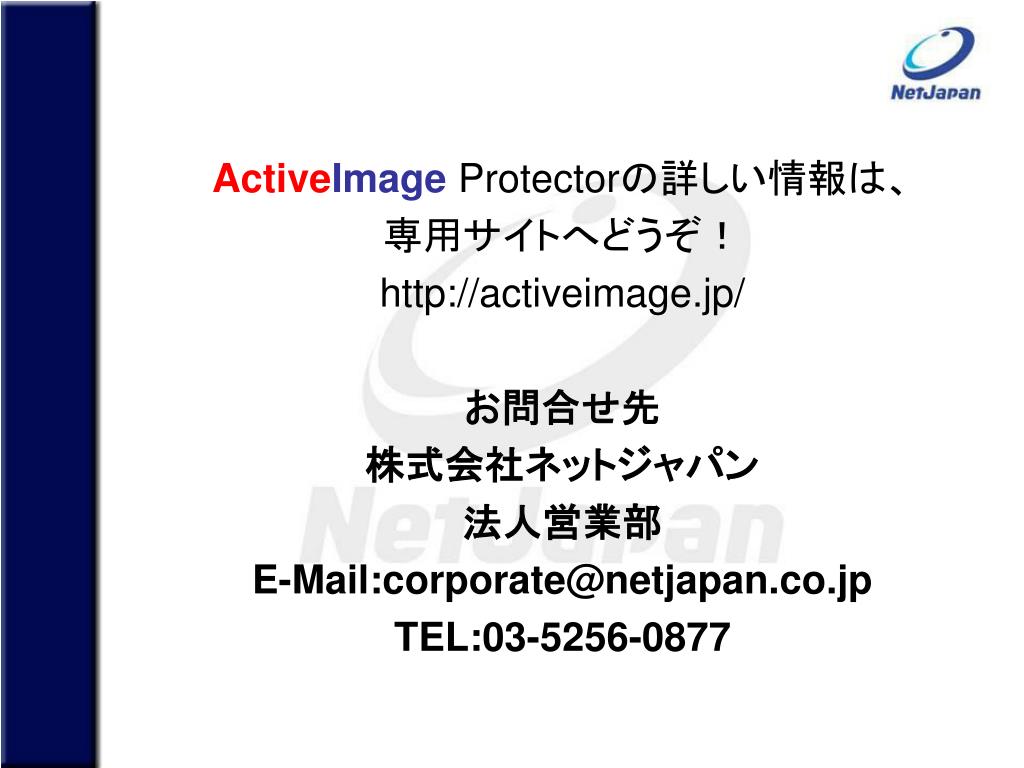

  39. ActiveImage Protectorの詳しい情報は、 専用サイトへどうぞ！ http://activeimage.jp/ お問合せ先 株式会社ネットジャパン 法人営業部 E-Mail:corporate@netjapan.co.jp TEL:03-5256-0877
