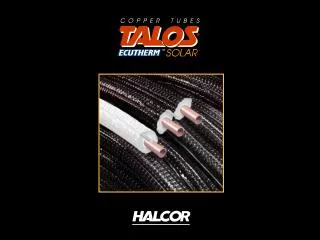

  1. Talos Ecutherm Solar и Talos Ecutherm Solar 2 са едно универсално интегрално решениеза слънчеви отоплителни системи Представляват фабрично изолирани двойка тръби за соларни системи за топла вода. Те се използват, за да свържат бързо, лесно и професионално соларните панели или тръби с водосъдържателите. Благодарение на високоефективните им топлоизолационни характеристики се оптимизира ефектив-ността и се увеличава дълговечността на монтираните системи. Приложение:  Свързваща тръба за слънчеви системи за топла вода

  2. Фабрично изолираните медни тръби TALOS ECUTHERM SOLAR са иновативен продукт, който гарантира значителни удобства за професионалистите, монтиращи соларни системи : • Опростяване на монтажния процес и намаляване на необходимото монтажноработно време • Безопасно действие на системата, висока устойчивост на механични и атмосферни влияния • По-ниски общи разходи за изграждане на соларната система • Надеждно функциониране на системата и значителни енергийни икономии • 30 годишна гаранция за медната тръба

  3. Структура на Talos Ecutherm Solar Медна тръба Свързващ кабел PES Топлоизолация PEX Пяна D-PE Предпазващ слой

  4. Външен диаметър на медната тръба (мм) 12 15 18 22 Дебелина на стената (мм) 0,60 0,70 0,75 0,90 Външен диаметър, вкл. 13ммизолация (мм) 38 41 44 48 Максимално работно налягане (bar) 48 45 40 39 Радиус на огъване 4 X OD Външен диаметър на медната тръба (мм) 12 15 18 22 Дебелина на стената (мм) 1,0 1,0 1,0 1,0 Външен диаметър, вкл 13ммизолация (мм) 38 41 44 48 Максимално работно налягане (bar) 83 65 54 43 Радиус на огъване 4 X OD Стандартизирани размери по стандарт EN 1057 (дължина на рулата 10, 15, 20, 25 метра) Talos Ecutherm Solar Talos Ecutherm Solar 2 Размери:12/12, 15/15, 18/18, 22/22

  5. Характеристики на медните тръби • Произведени поЕвропейски Стандарт EN 1057:2006 • Физично състояние: R220 (DHP-Cu, мека) • Уникална устойчивост на високи температури • Напълно непропускващи въздух • Устойчиви на UV лъчи

  6. Характеристики на изолацията: • Външен защитен слой от полиетилен с ниска плътност(PE-LD), UV устойчив, дебелина = 0.3 mm. • Топлопроводимост на изолацията : λ≤ 0.037 W/mK. • Дебелина на топлоизолацията: 13mm. • Работна температура: от - 80 до + 150 оС • Тръбната система е снабдена с вграден кабел, който свързва температурните сензори

  7. Техническа характеристика на изолацията Материал PE-X – пяна от екструдиран омрежен полиетилен

  8. Характеристика на кабела Вграден кабел, който осигурява темпе-ратурното измерване и последващото предаване на сигнал за отваряне/затваряне на клапаните в случай на прегряване. Максимално допустима температура 200 0C.

  9. Соларна система за осигуряване на топла вода за битови нужди с водосъдържател при естествена циркулация Соларна тръба Вода за битови нужда Talos Ecutherm Solar

  10. Соларна системаза осигуряване на топла вода за битови нуждииотопление целогодишно. (активна система под налягане). Соларна тръба Talos Ecutherm Solar Бойлер Котле

  11. Практически тест • Ecutherm Solar са тествани успешно на високотемпературна маслена инсталация, в продължение на повече от 24 часа, при следните температурни натоварвания: • 130°Cза 24 часа • 140°C за 24 часа • 150°C за 24 часа • 160°Cза 24 часа
