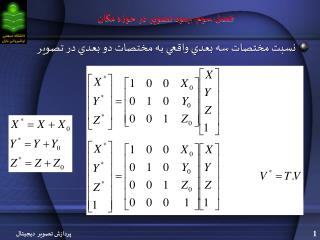

نسبت مختصات سه بعدي واقعي به مختصات دو بعدي در تصوير

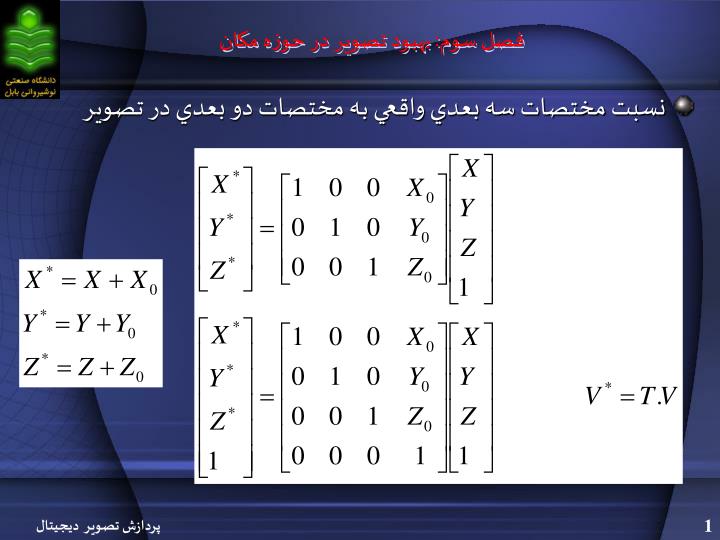

1. نسبت مختصات سه بعدي واقعي به مختصات دو بعدي در تصوير

15. مقدمه • عمليات مكاني • همسايگي

16. تابع تبديل شدت (سطح خاكستري) • همسايگي 1*1 آستانه گيري گسترش كنتراست

17. همسايگي N*N window, kernel,mask, filter, template mask processing or filtering كاربردها: حذف نويز، بهبود لبه و ...

18. تبديلات معمول نقطه اي

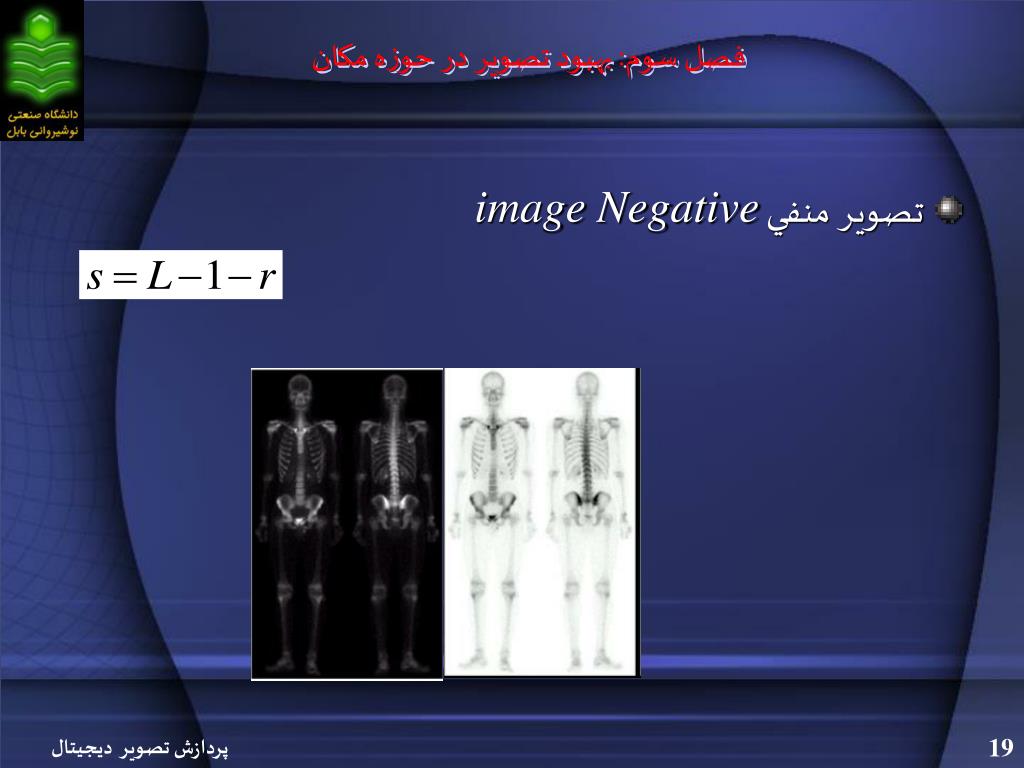

19. تصوير منفي image Negative

20. تبديل لگاريتمي

21. تبديل قانون توان (power-law)

22. اصلاح گاما در مانيتور ويا پرينتر ميزان نور ايجاد شده با سطوح خاكستري تصوير نسبت نمايي دارد لذا قبل از نمايش بايد تصحيح قانون- تواني انجام شود.

25. Low contrast Thresoulding Contrast streching • تابع تبديل قطعه خطي (piecewise-linear) • گسترش كنتراست

26. gray-level slicing

27. Bit-plane slicing

30. پردازش هيستوگرام

31. متعادل كردن هيستوگرامhistogram equalization T(r) همواره صعودي و تك مقدار است

32. Histogram equalizer

34. z pz(z) r pr(r) W(r) z pz(z) r pr(r) T(r) s ps(s)=1 G-1(z) • تطبيق هيستوگرامhistogram matching

35. اجراي تطبيق هيستوگرام

36. بهبود منطقه اي هيستوگرام • چرا؟ و چه وقت؟ • چگونه؟

37. بهبود بر اساس پارامترهاي آماري هيستوگرام • ميانگين و واريانس محلي

38. بهبود موضعي

39. ثابت بهبود محلي انحراف استاندارد محلي ميانگين محلي

41. بهبود موضعي توسط عمليات منطقي و حسابي • عملياتمنطقي AND, OR, NOT Negative, masking (region of interest), morphological operations

42. تفريق تصاوير

43. كاربرد تفريق تصاوير در عكسبرداري پزشكي mask mode radiology or angiography

44. ميانگين گيري تصاوير • جمع تصاوير به منظور حذف نويز

45. GWAN σ=64 original averaged K=16 averaged K=8 averaged K=128 averaged K=64

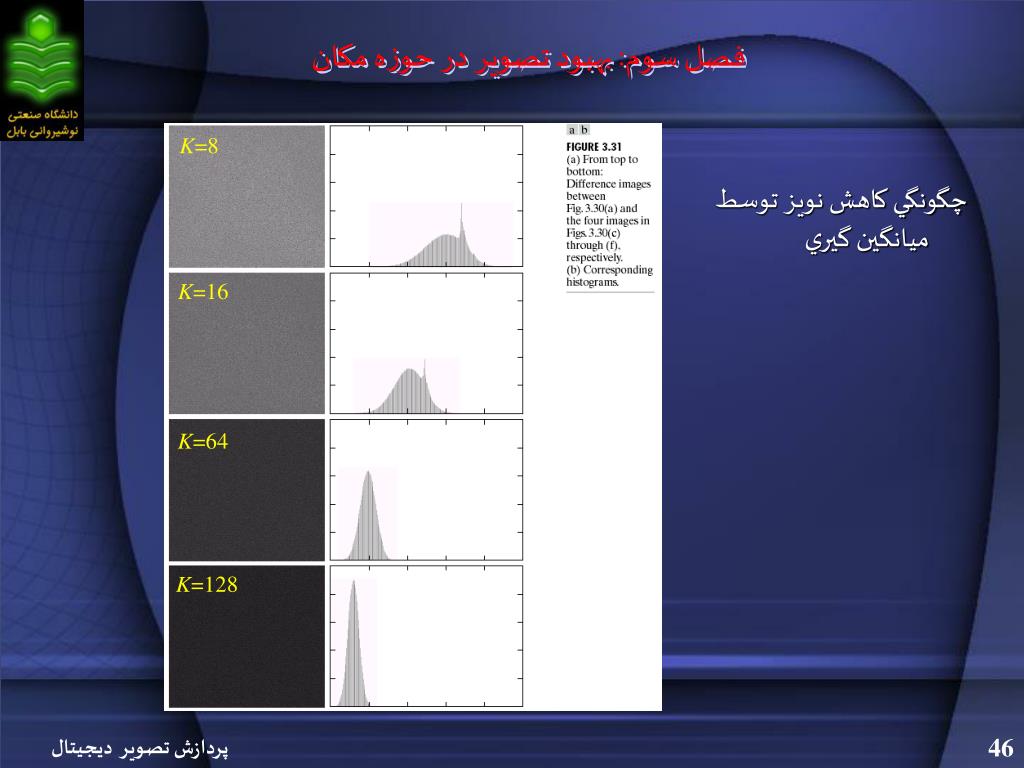

46. K=8 K=16 K=64 K=128 چگونگي كاهش نويز توسط ميانگين گيري

47. اصول فيلترهاي حوزه مكان

48. اصول فيلترهاي خطي حوزه مكان

49. فيلترهاي هموار كننده حوزه مكان Smoothing Spatial Filters

50. original 3×3 9×9 5×5 35×35 15×15
