  1. 电场 (必修教材复习课)

  2. 1 真空中的库仑定律 F=KQ1 Q2/r², (力的方向:沿两点电荷的连线) 2 电场力的性质(1)基本性质: 电场对入其中的电荷有力的作用 (2)电场强度;定义式:E=F/q 点电荷的电场:E=KQ/r² 匀强电场:E=U/d 电场的迭加 电荷守恒定律的内容

  3. (3)电场的形象描绘:电场线 几种电场的电场线: 正,负点电荷, 等量同种电荷, 等量异种电荷, 匀强电场, 点电荷与带电平板

  4. 3电场能的性质: (1)基本性质:电场力做功只与电荷始末位置有关,而与路径无关。 (2)电势 电势差:定义式UAB=WAB/q 匀强电场U=Ed (3)形象描绘:等势面

  5. 等势面 1电场中电势相同的点构成的面,叫等势面 2等势面的特点: (1)等势面一定与电场线垂直。 (2)电场线总是由电势高的等势面指向电势低的等势面 (3)在同一等势面上移动电荷时电场力不做功 3 处于静电平衡的导体是等势体,表面是等势面

  6. 4 电场的作用: (1)对金属导体:静电感应,静电平衡 (2)对带电粒子:平衡,加速(直线加速,偏转) 5电容和电容器 (1)电容的定义:C=Q/U C= △Q/ △U (2)平行板电容器的电容: [C= ε s/4 πkd ] (3)常用电容器

  7. 几种物理量的比较: 电场强度与电势 电势与电势能 重力势能和电势能 重力场和电场

  8. 电场强度 E 电势φ 1 描述电场力的性质 描述电场能的性质 2 E=F/q E在数值等于 φ=E/φ在数值上等于 单位正电荷所受电场力 单位正电荷所具有的电势能 3 矢量 标量 4 单位:N/C, V/m 伏特V,(1v=1j/c) 5 电势沿着电场强度的方向降落

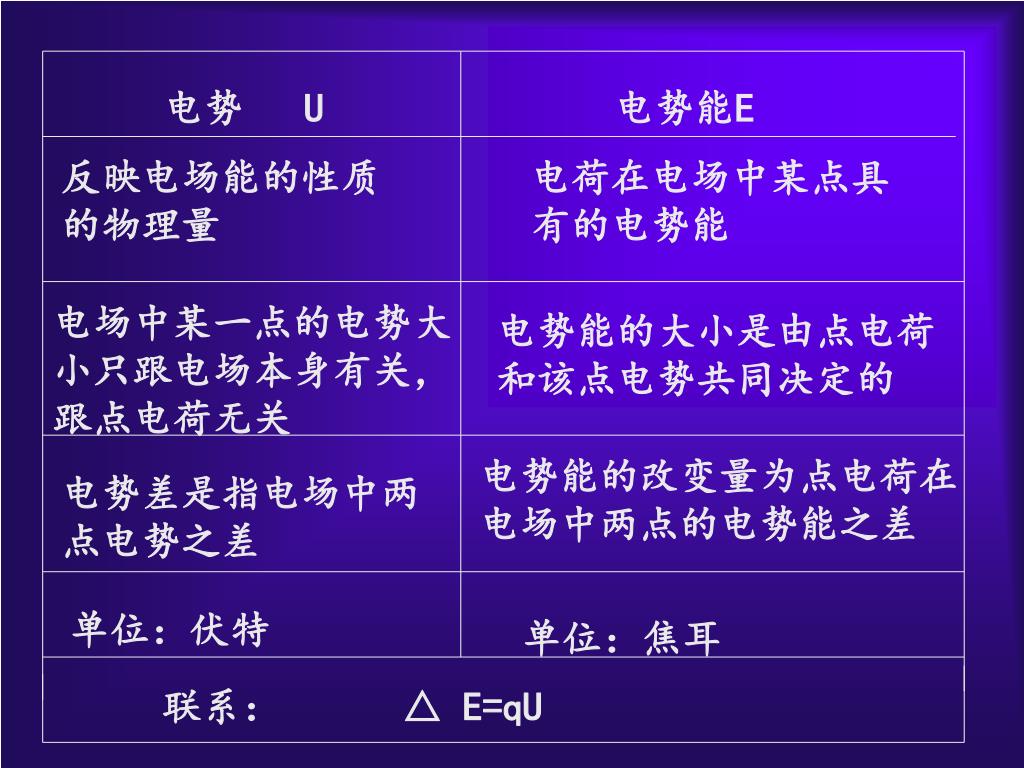

  9. 电势 U电势能E 反映电场能的性质的物理量 电荷在电场中某点具有的电势能 电场中某一点的电势大小只跟电场本身有关,跟点电荷无关 电势能的大小是由点电荷和该点电势共同决定的 电势能的改变量为点电荷在电场中两点的电势能之差 电势差是指电场中两 点电势之差 单位:伏特 单位:焦耳 联系: △ E=qU

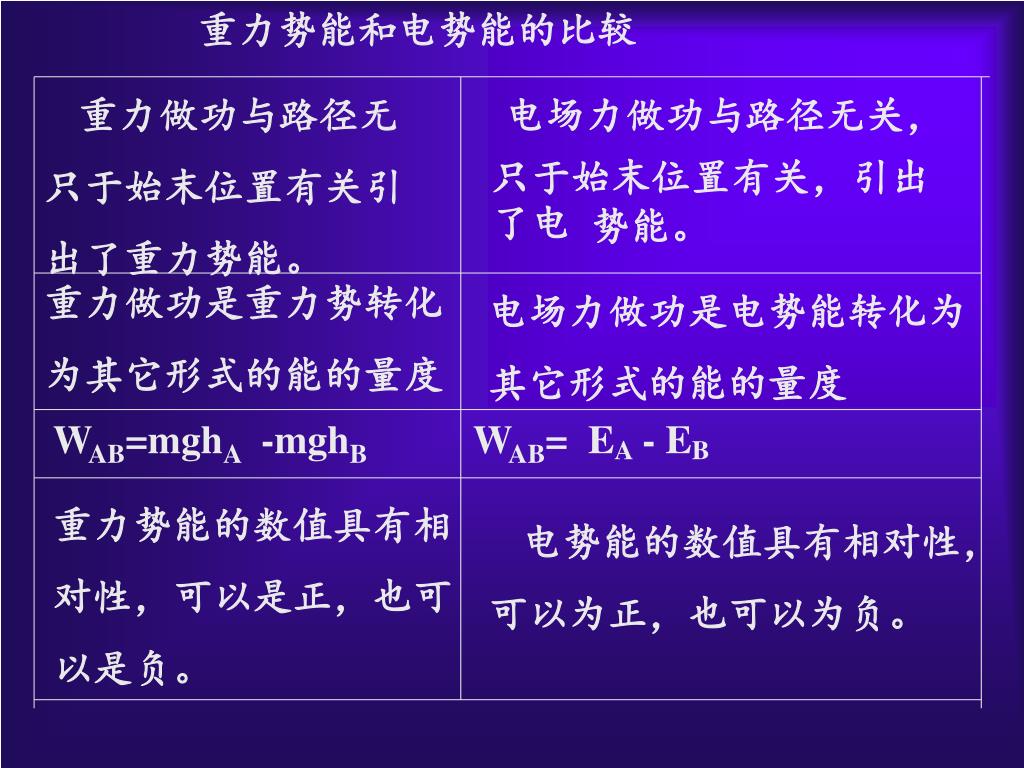

  10. 重力势能和电势能的比较 重力做功与路径无 只于始末位置有关引 出了重力势能。 电场力做功与路径无关, 只于始末位置有关,引出了电 势能。 重力做功是重力势转化 为其它形式的能的量度 电场力做功是电势能转化为 其它形式的能的量度 WAB=mghA -mghB WAB= EA - EB 重力势能的数值具有相 对性,可以是正,也可 以是负。 电势能的数值具有相对性, 可以为正,也可以为负。

  11. 重力场和电场的比较 重力场 电场 物体受重力 G=mg 电荷在电场中受电场F=qE 物体受重力作用有重力 势能 电荷受电场力作用有电势能 重力做功与路径无关,电场力做功与路径无关 WAB=mghA-mghB WAB=qUA-qUB 高度hA,空间位置电势UA,电场中的电势 电势差UA-UB与参考位置无关 高度差hA-hB ,与参考位置无关 等高面是水平面 等势面不一定是水平面

  12. 本章公式:1库仑定律:F=KQ1Q2/r2 2电场强度: E=F/q;E=KQ/r2 3电势 电势差:UAB=WAB/q, (W=qU) UAB=φA- φB U=Ed (E=U/d) 4电势 能 △E= W, 5电容 平行金属板的电容: C=Q/U (C= ΔQ/ ΔU ) C= εS/4πkd

  13. 例题2如图所示,有一电子(电量为e) 经电压U0 加速以后,进入两块间距为d,电压为 U 的平行金属板间,若电子从两板正中间垂直电场方向射入,且正好穿过电场, 求:(1)金属板 AB 的长度 ( 2)电子穿出电场时的动能 A B - - - - - e d + + + + + U0

  14. 学习如攀蹬,只要努力, 自信,就一定能到达顶点,一定会成功!同学们,努力吧!
