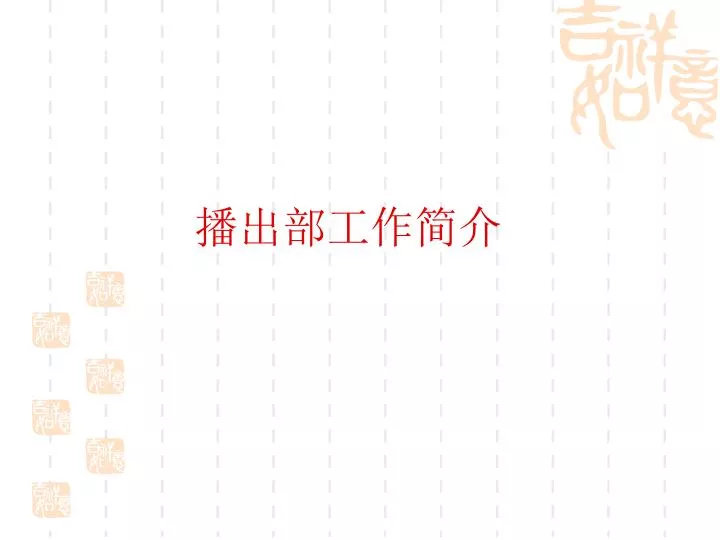

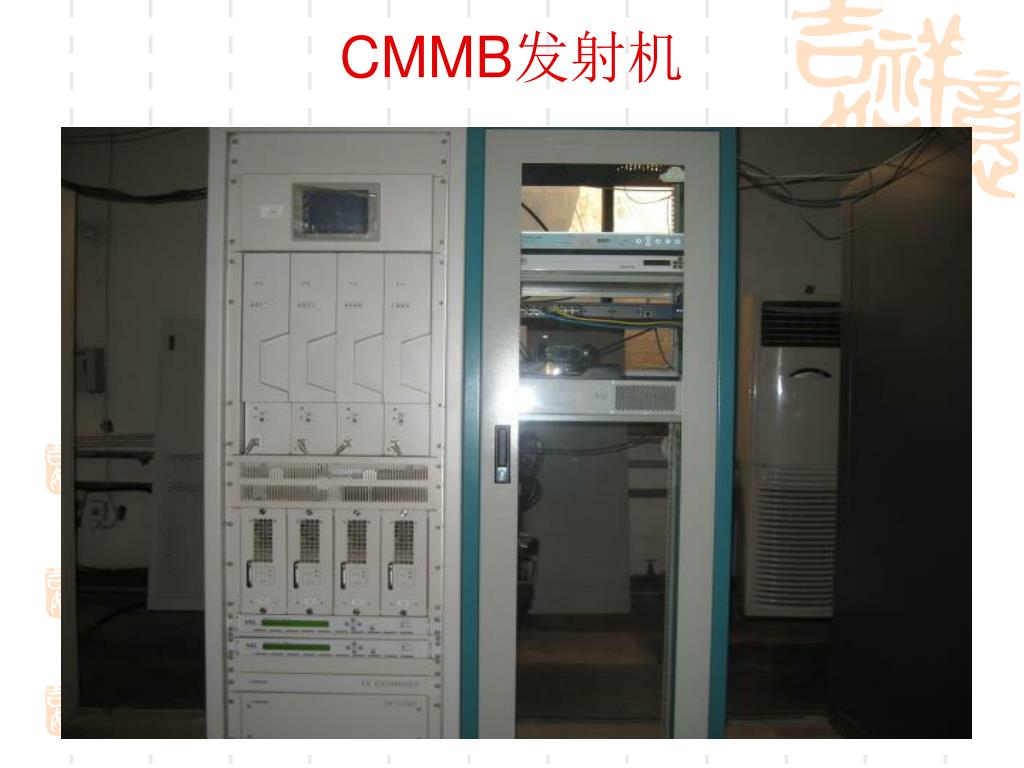

播出部工作简介. 目 录. 一、对播出部工作的认识 二、播出部设备构成 三、机房的变迁. 对播出部工作的认识. 播出部负责我台五套模拟电视节目（聊城综合、公共、经济频道，山东卫视、中央七套）和三套调频广播节目 ( 新闻综合、经济、交通 ) 的无线发射，最近又增加了一套移动多媒体广播电视系统。保证节目的安全优质播出，是播出部的主要职责 。 发射是广播电视播出的最后一道关口，它的发展进程制约着广播电视这一媒体所传播的速度、覆盖范围，它的好与坏、优与劣，直接制约着媒体作用的发挥。
E N D

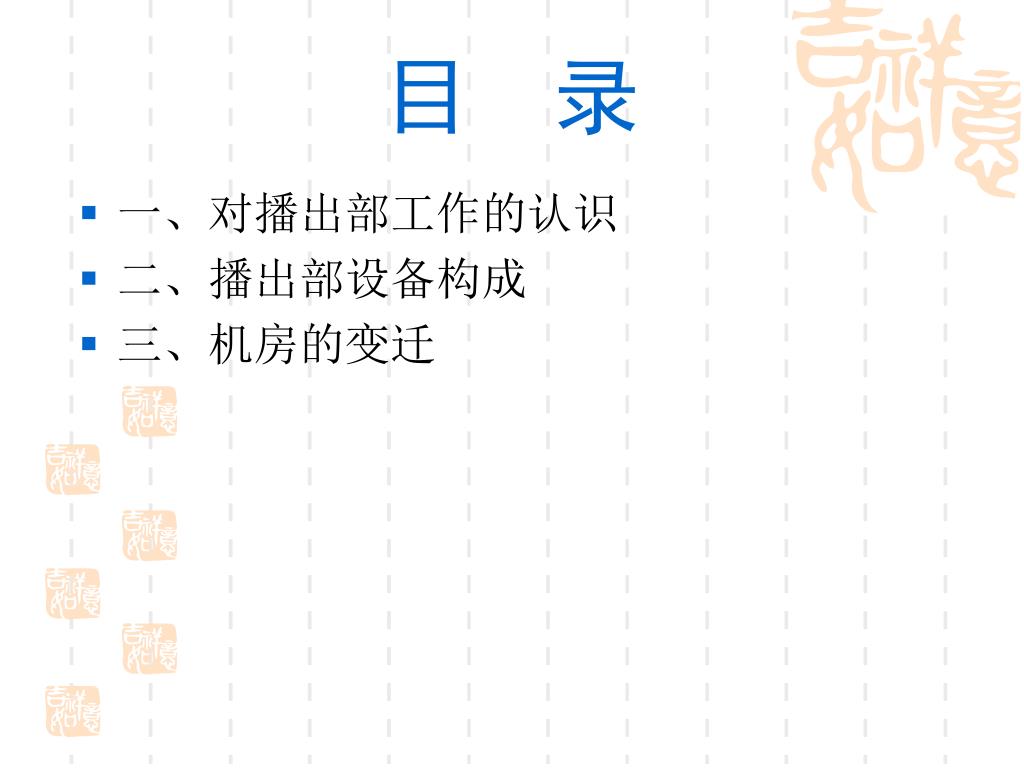

目 录 • 一、对播出部工作的认识 • 二、播出部设备构成 • 三、机房的变迁

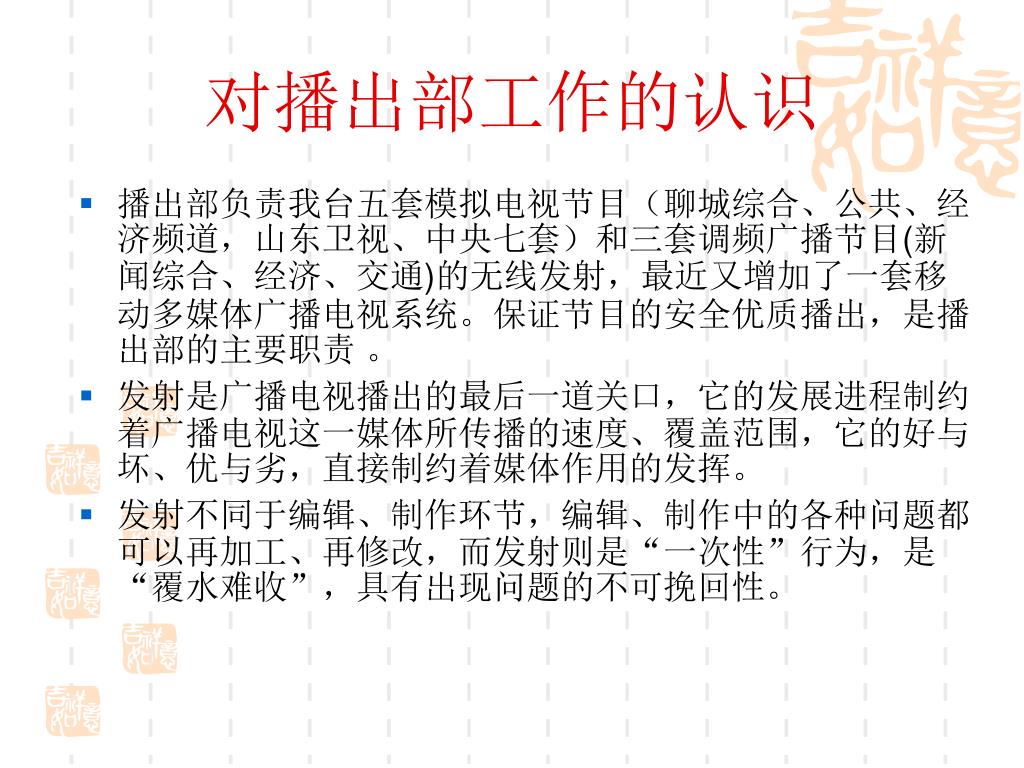

对播出部工作的认识 • 播出部负责我台五套模拟电视节目（聊城综合、公共、经济频道，山东卫视、中央七套）和三套调频广播节目(新闻综合、经济、交通)的无线发射，最近又增加了一套移动多媒体广播电视系统。保证节目的安全优质播出，是播出部的主要职责 。 • 发射是广播电视播出的最后一道关口，它的发展进程制约着广播电视这一媒体所传播的速度、覆盖范围，它的好与坏、优与劣，直接制约着媒体作用的发挥。 • 发射不同于编辑、制作环节，编辑、制作中的各种问题都可以再加工、再修改，而发射则是“一次性”行为，是“覆水难收”，具有出现问题的不可挽回性。

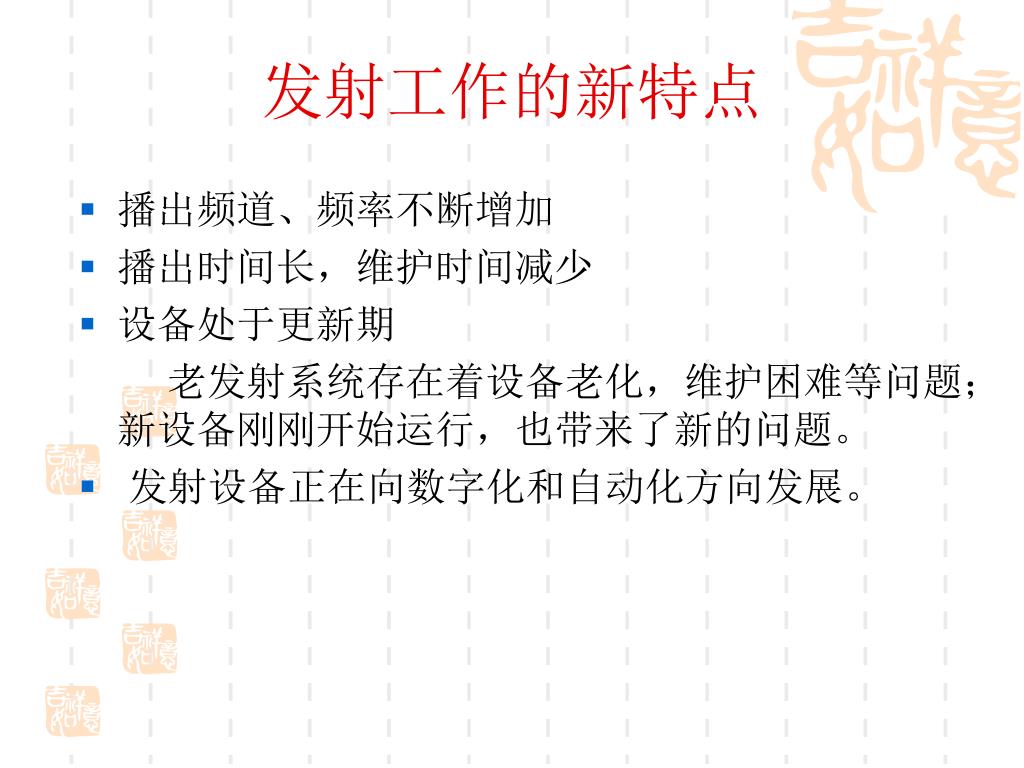

发射工作的新特点 • 播出频道、频率不断增加 • 播出时间长，维护时间减少 • 设备处于更新期 老发射系统存在着设备老化，维护困难等问题；新设备刚刚开始运行，也带来了新的问题。 • 发射设备正在向数字化和自动化方向发展。

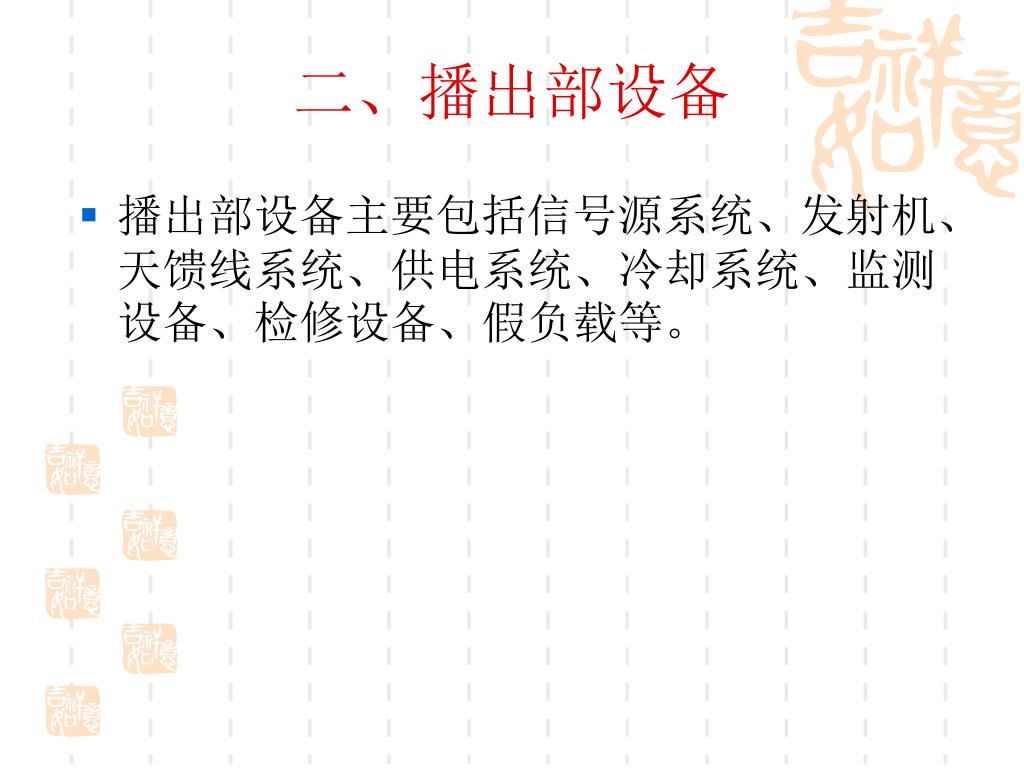

二、播出部设备 • 播出部设备主要包括信号源系统、发射机、天馈线系统、供电系统、冷却系统、监测设备、检修设备、假负载等。

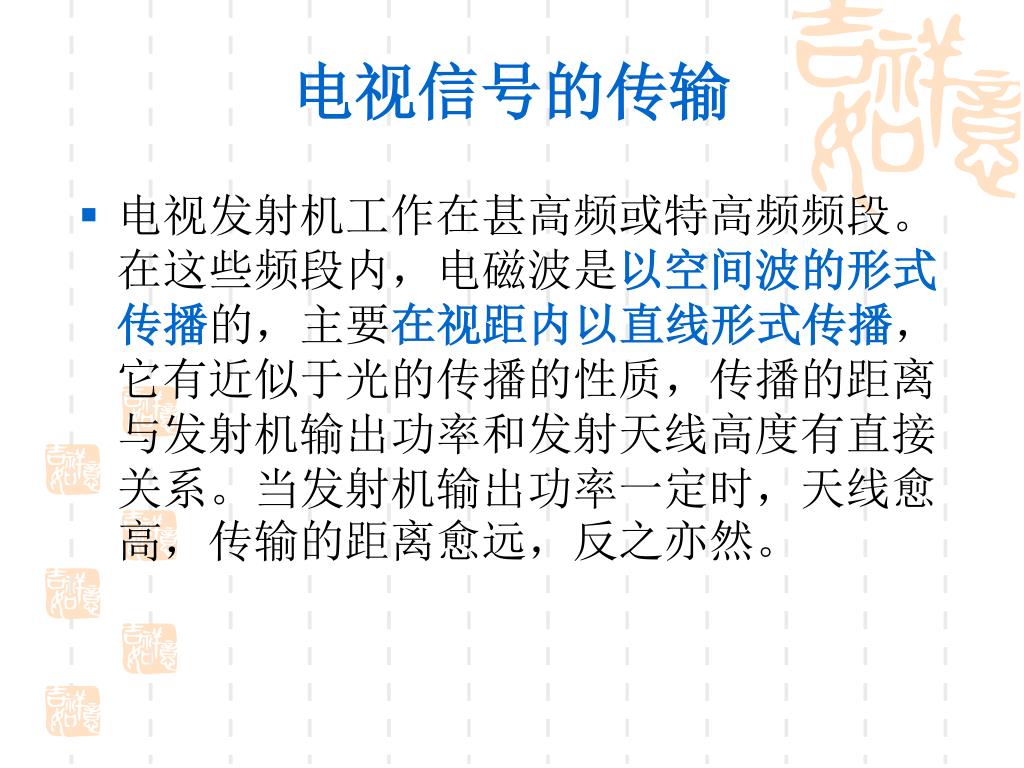

电视信号的传输 • 电视发射机工作在甚高频或特高频频段。在这些频段内，电磁波是以空间波的形式传播的，主要在视距内以直线形式传播，它有近似于光的传播的性质，传播的距离与发射机输出功率和发射天线高度有直接关系。当发射机输出功率一定时，天线愈高，传输的距离愈远，反之亦然。

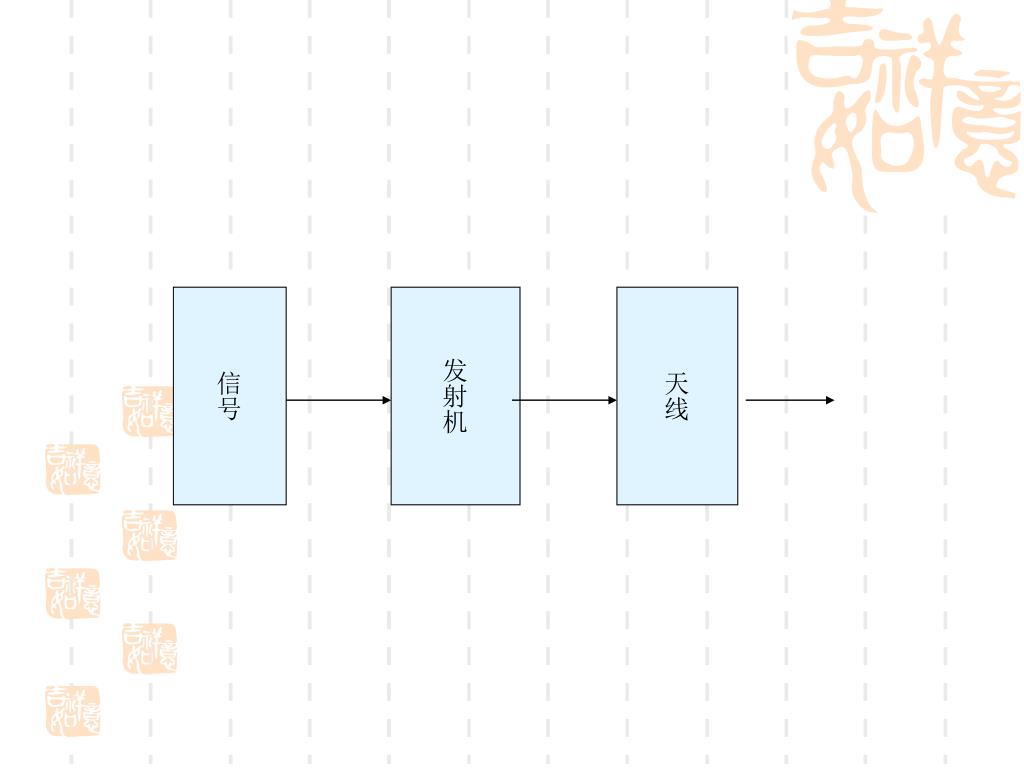

信号 发射机 天线

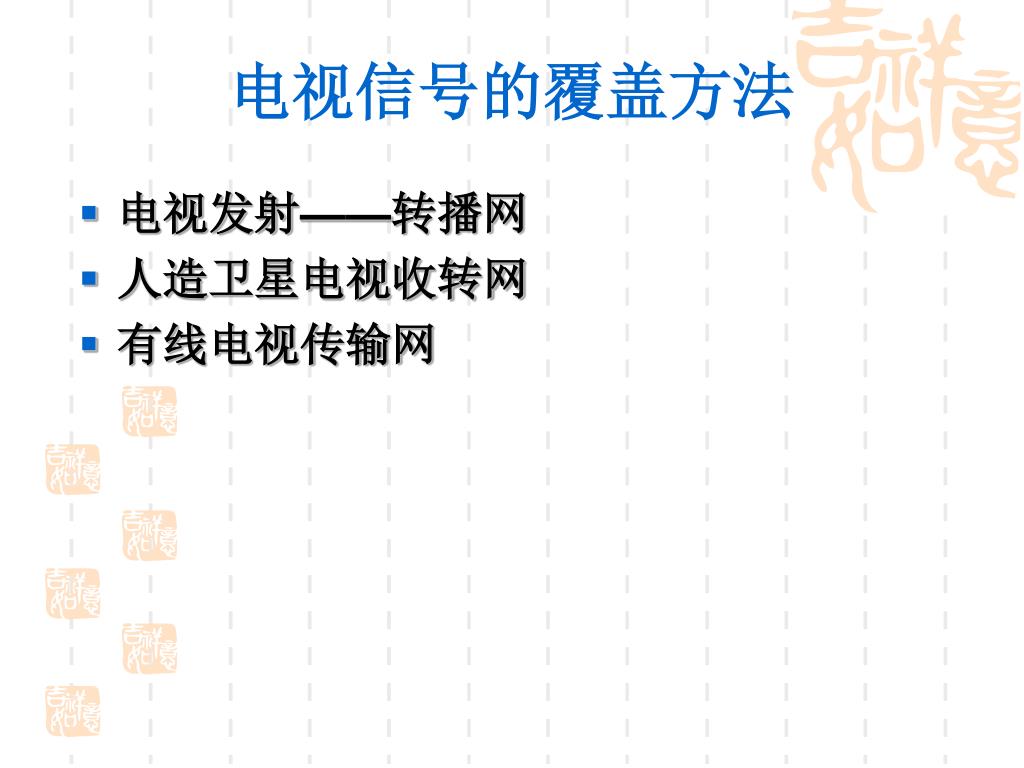

电视信号的覆盖方法 • 电视发射——转播网 • 人造卫星电视收转网 • 有线电视传输网

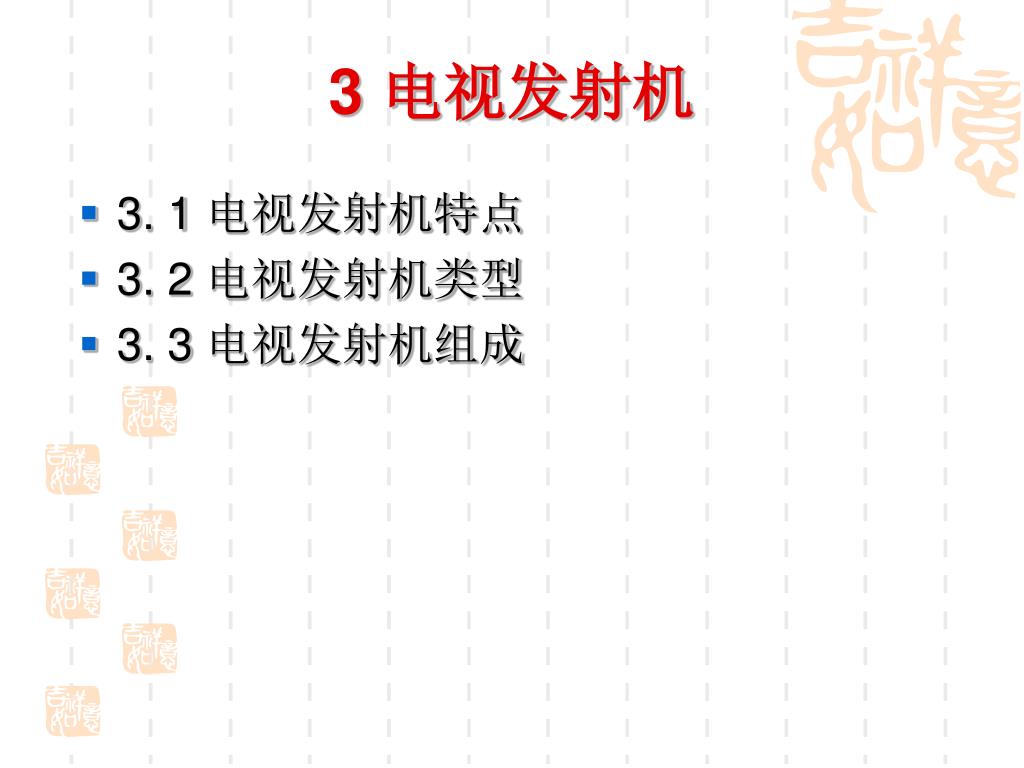

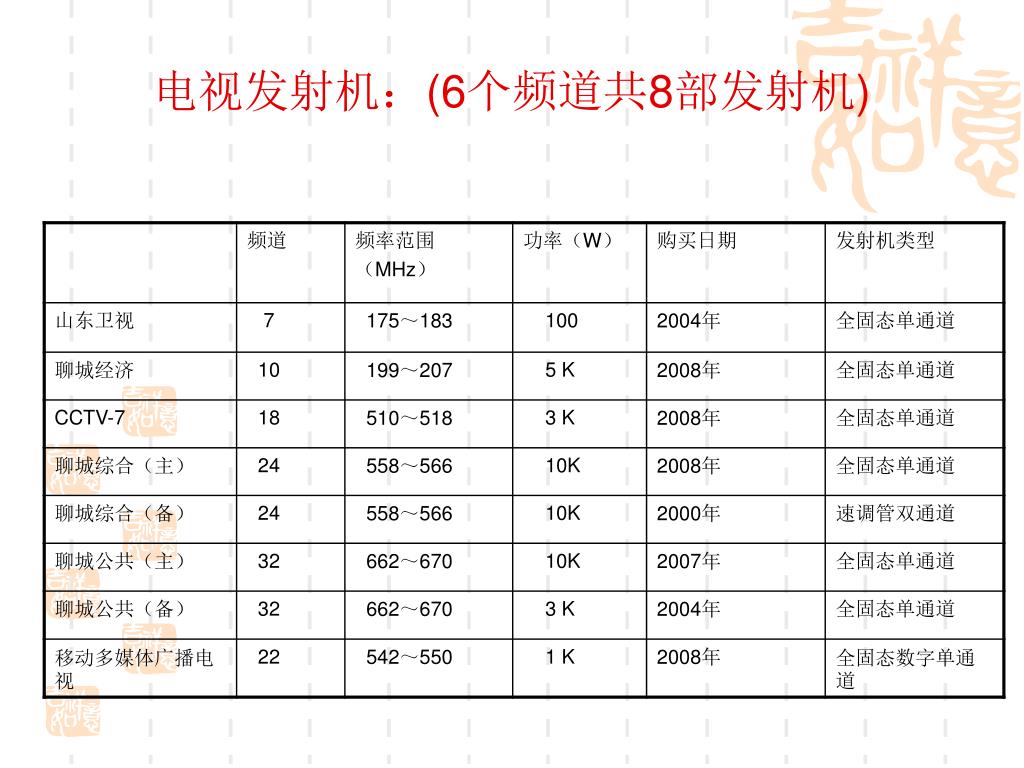

3 电视发射机 • 3. 1 电视发射机特点 • 3. 2 电视发射机类型 • 3. 3 电视发射机组成

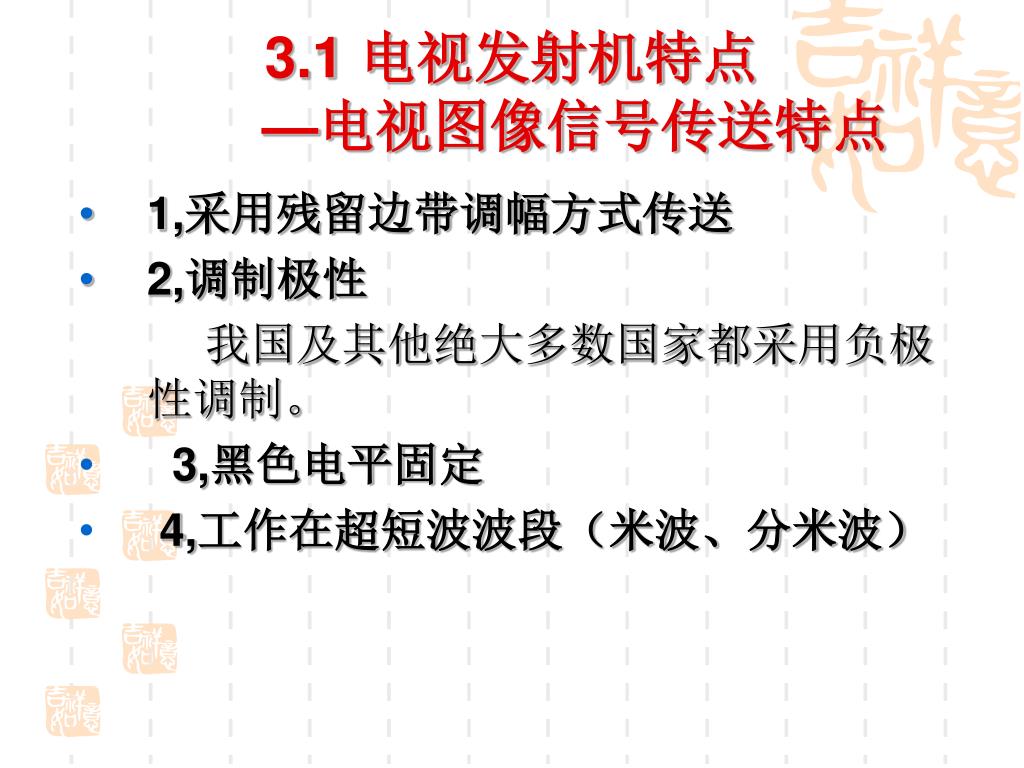

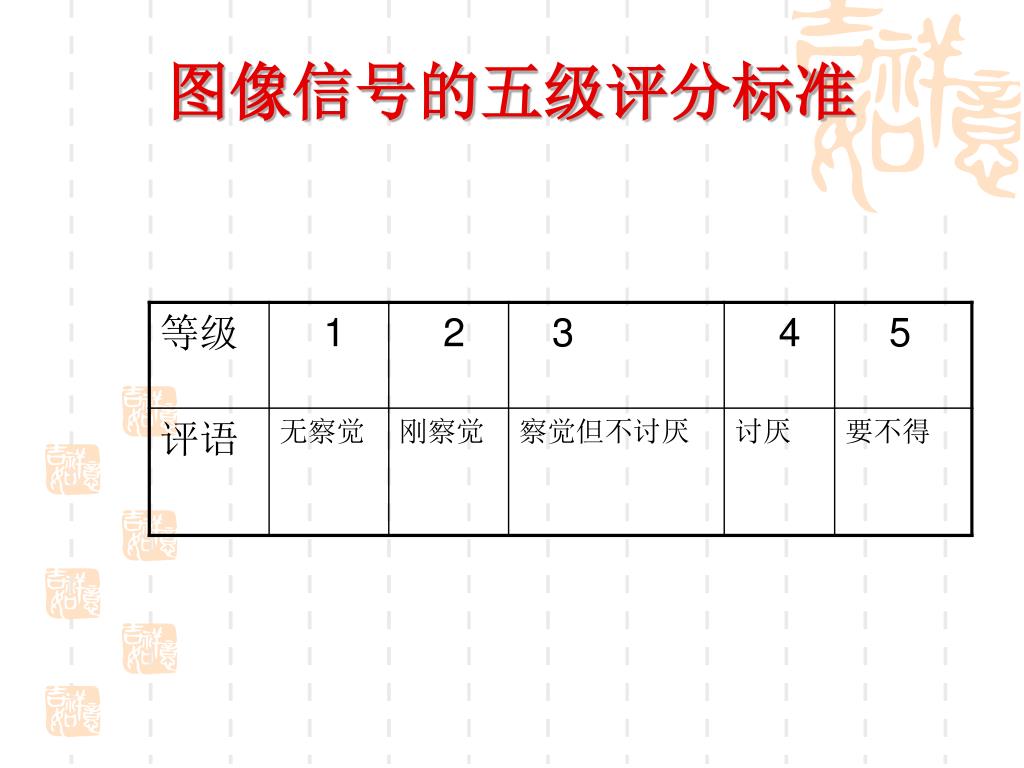

3.1 电视发射机特点—电视图像信号传送特点 • 1,采用残留边带调幅方式传送 • 2,调制极性 我国及其他绝大多数国家都采用负极性调制。 • 3,黑色电平固定 • 4,工作在超短波波段（米波、分米波）

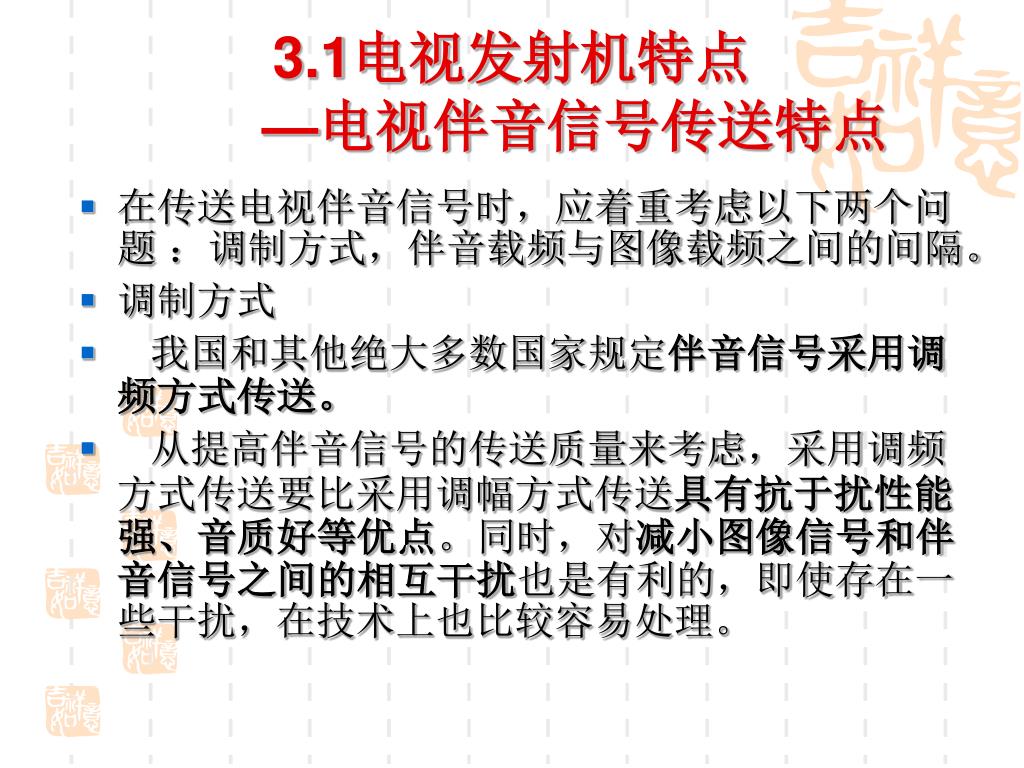

3.1电视发射机特点—电视伴音信号传送特点 • 在传送电视伴音信号时，应着重考虑以下两个问题 ：调制方式，伴音载频与图像载频之间的间隔。 • 调制方式 • 我国和其他绝大多数国家规定伴音信号采用调频方式传送。 • 从提高伴音信号的传送质量来考虑，采用调频方式传送要比采用调幅方式传送具有抗于扰性能强、音质好等优点。同时，对减小图像信号和伴音信号之间的相互干扰也是有利的，即使存在一些干扰，在技术上也比较容易处理。

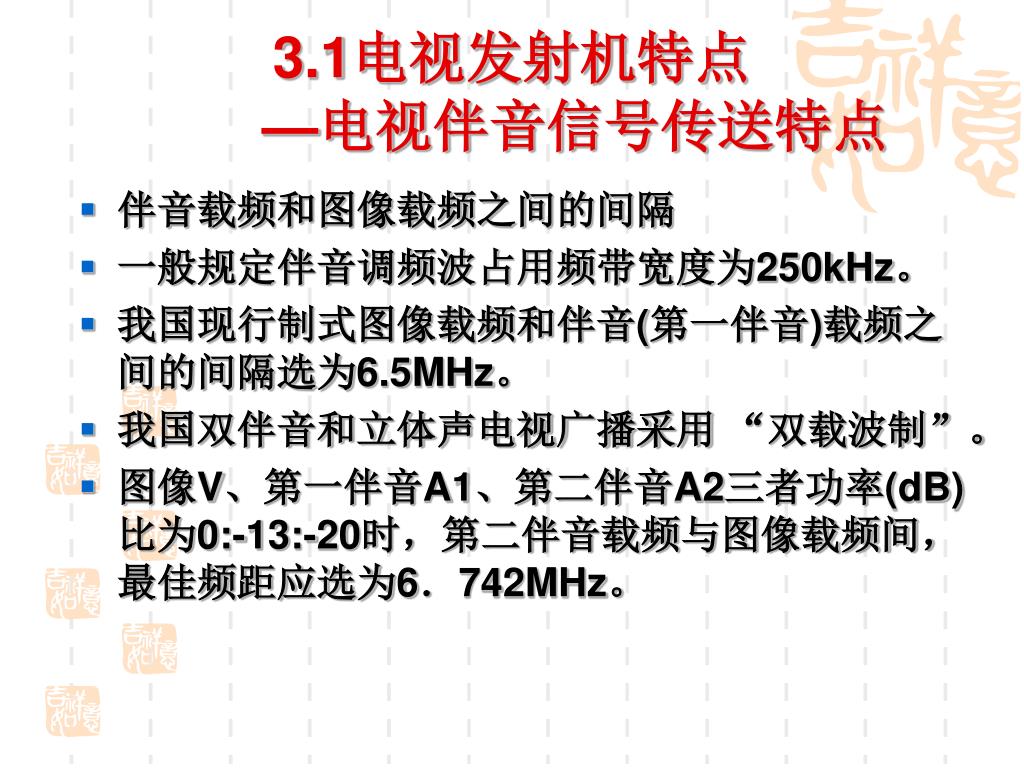

3.1电视发射机特点—电视伴音信号传送特点 • 伴音载频和图像载频之间的间隔 • 一般规定伴音调频波占用频带宽度为250kHz。 • 我国现行制式图像载频和伴音(第一伴音)载频之间的间隔选为6.5MHz。 • 我国双伴音和立体声电视广播采用 “双载波制”。 • 图像V、第一伴音A1、第二伴音A2三者功率(dB)比为0:-13:-20时，第二伴音载频与图像载频间，最佳频距应选为6．742MHz。

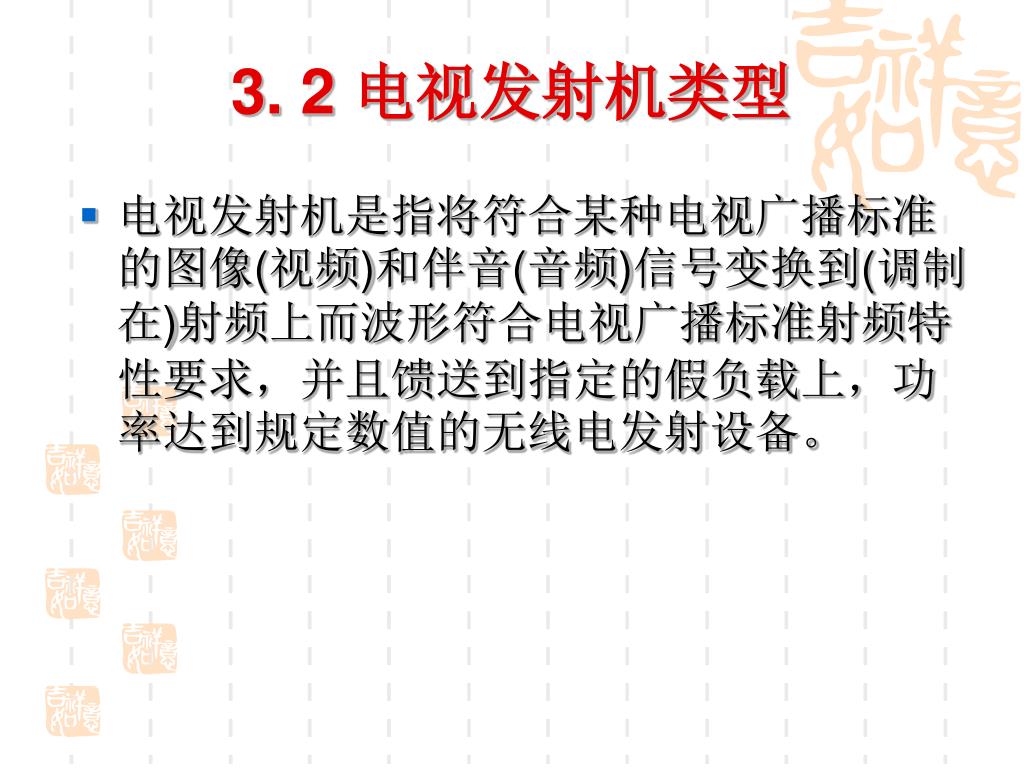

3. 2 电视发射机类型 • 电视发射机是指将符合某种电视广播标准的图像(视频)和伴音(音频)信号变换到(调制在)射频上而波形符合电视广播标准射频特性要求，并且馈送到指定的假负载上，功率达到规定数值的无线电发射设备。

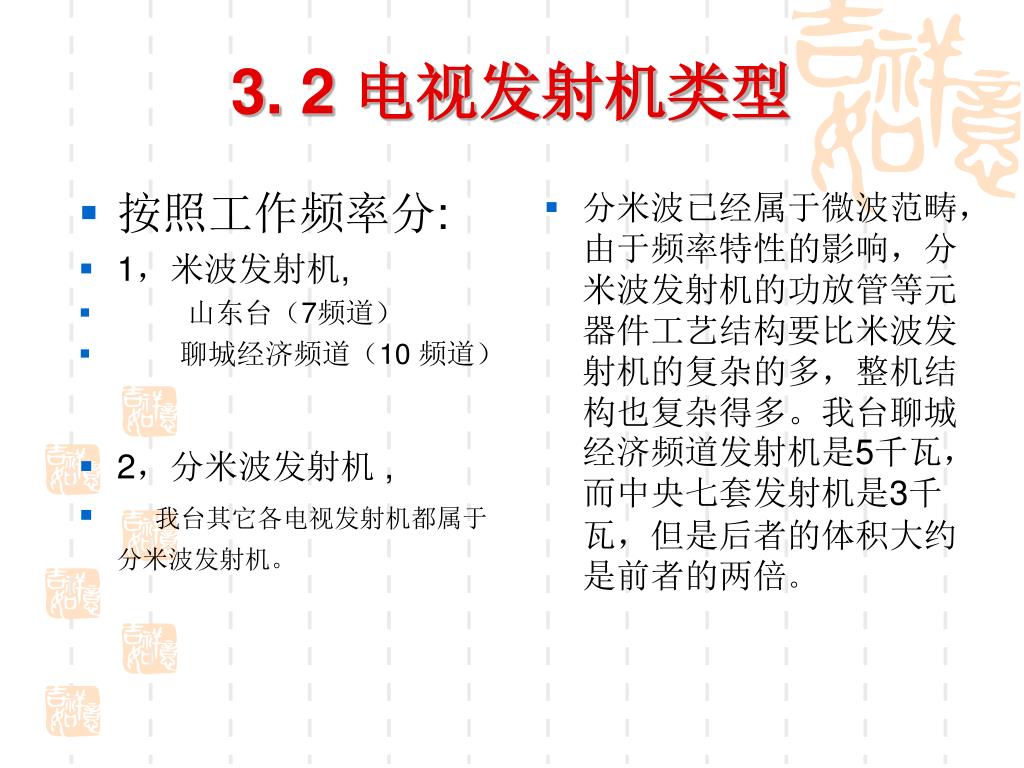

3. 2 电视发射机类型 • 按照工作频率分: • 1，米波发射机, • 山东台（7频道） • 聊城经济频道（10 频道） • 2，分米波发射机 , • 我台其它各电视发射机都属于分米波发射机。 • 分米波已经属于微波范畴，由于频率特性的影响，分米波发射机的功放管等元器件工艺结构要比米波发射机的复杂的多，整机结构也复杂得多。我台聊城经济频道发射机是5千瓦，而中央七套发射机是3千瓦，但是后者的体积大约是前者的两倍。

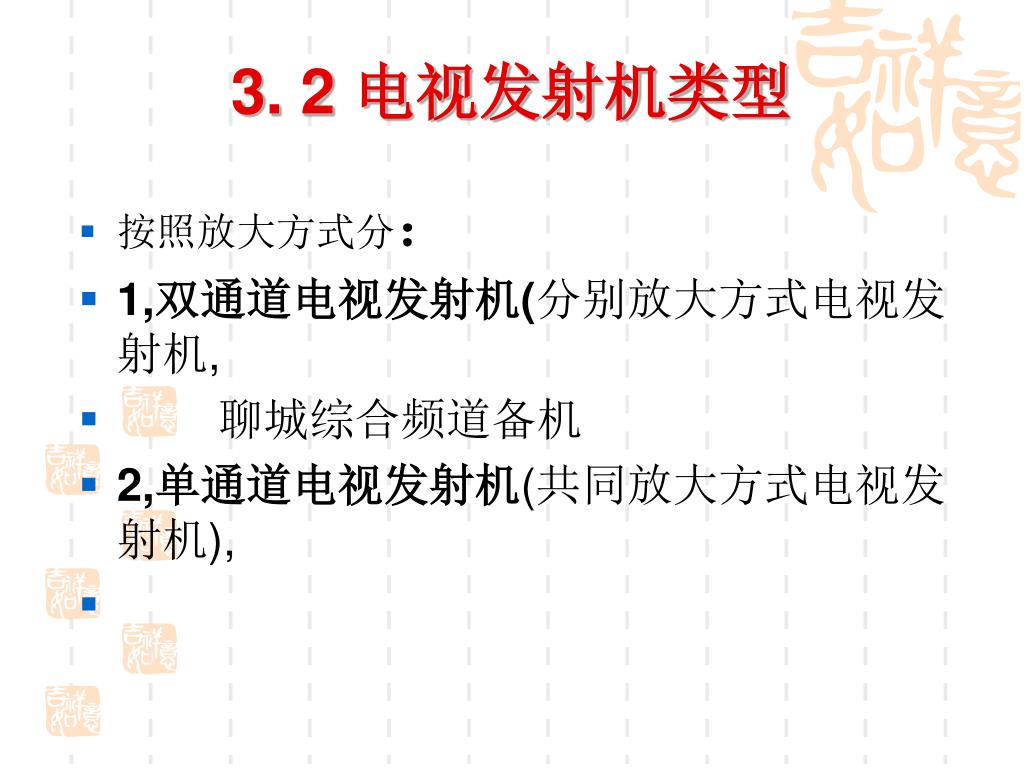

3. 2 电视发射机类型 • 按照放大方式分： • 1,双通道电视发射机(分别放大方式电视发射机, • 聊城综合频道备机 • 2,单通道电视发射机(共同放大方式电视发射机),

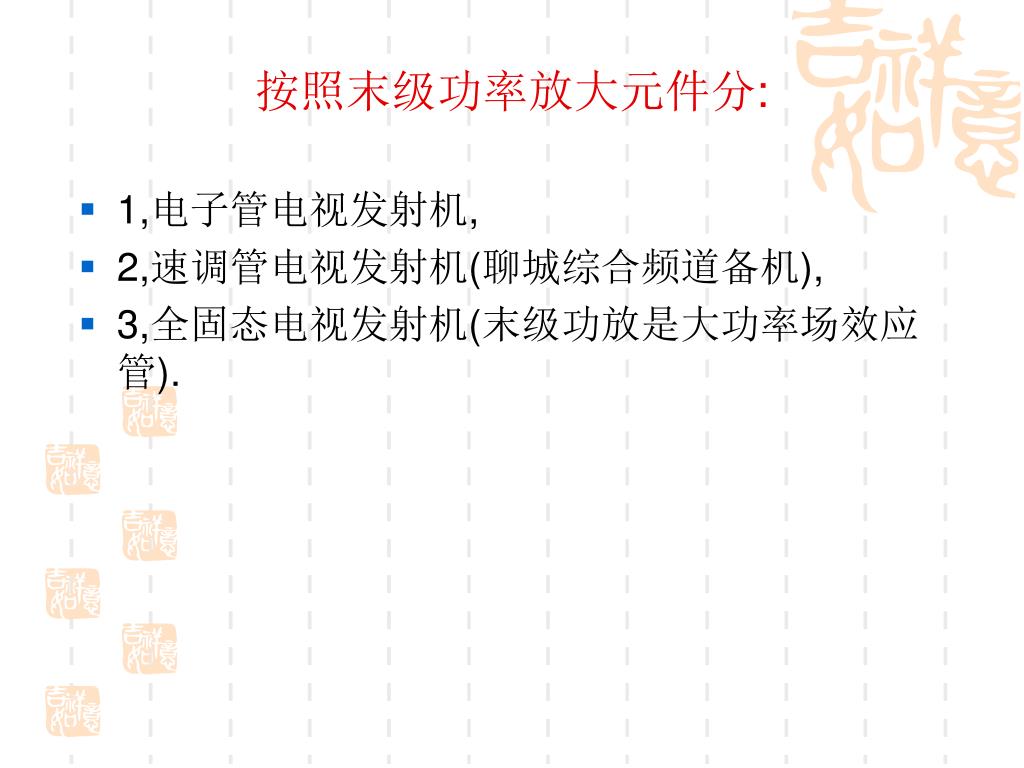

按照末级功率放大元件分: • 1,电子管电视发射机, • 2,速调管电视发射机(聊城综合频道备机), • 3,全固态电视发射机(末级功放是大功率场效应管).

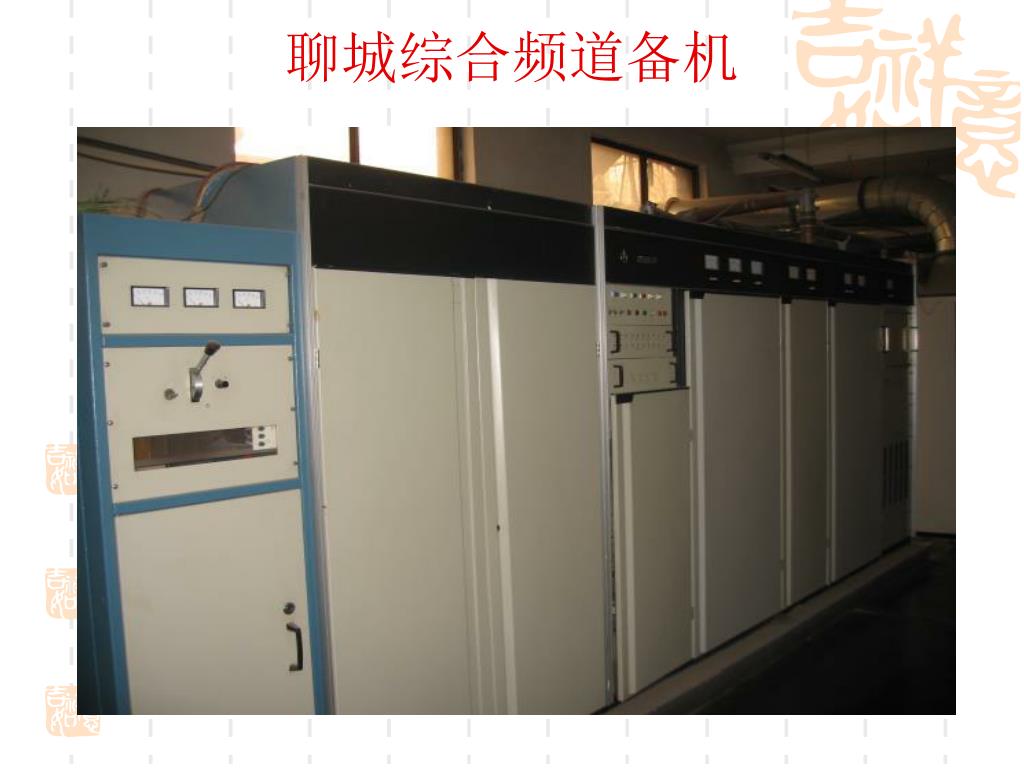

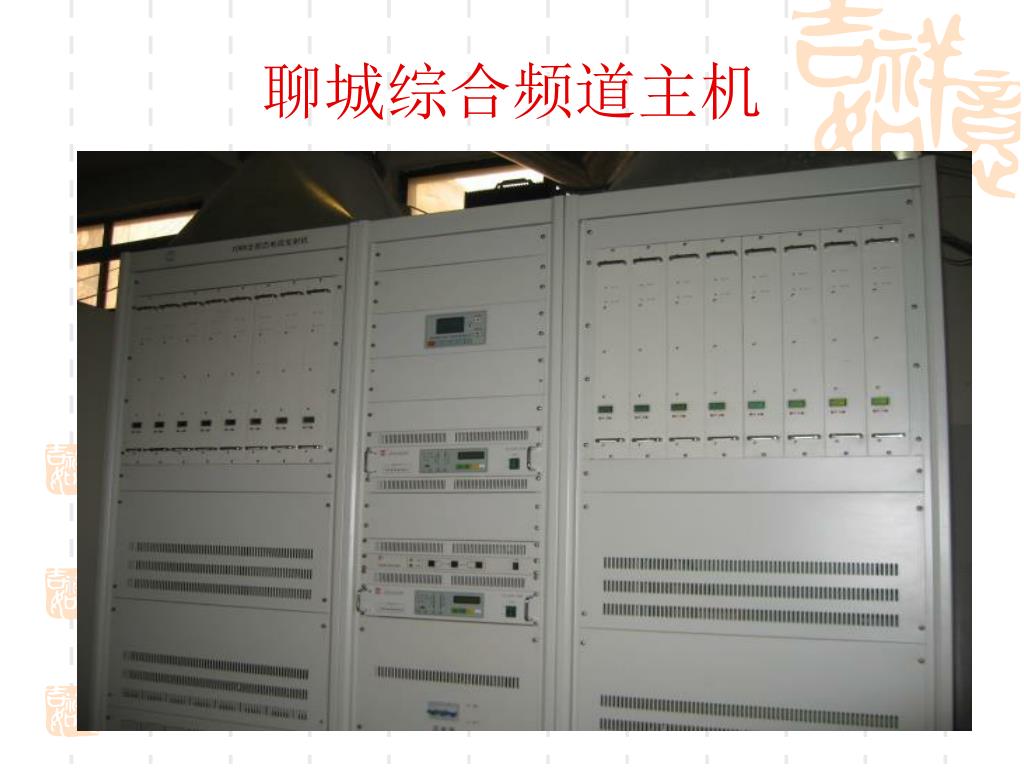

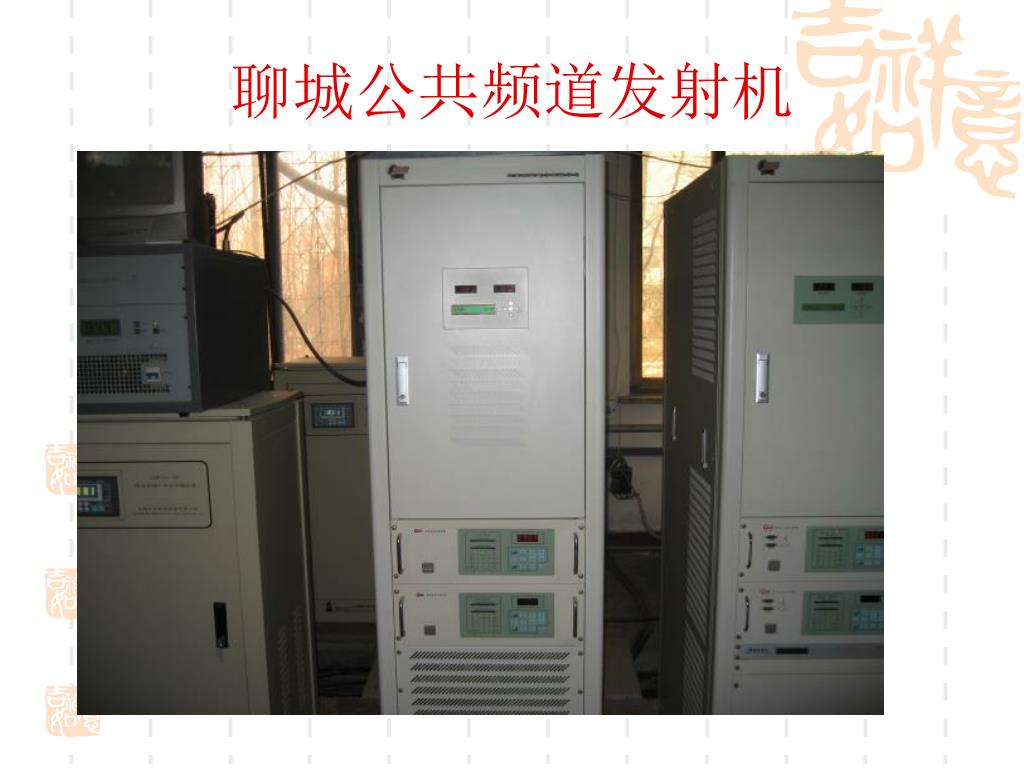

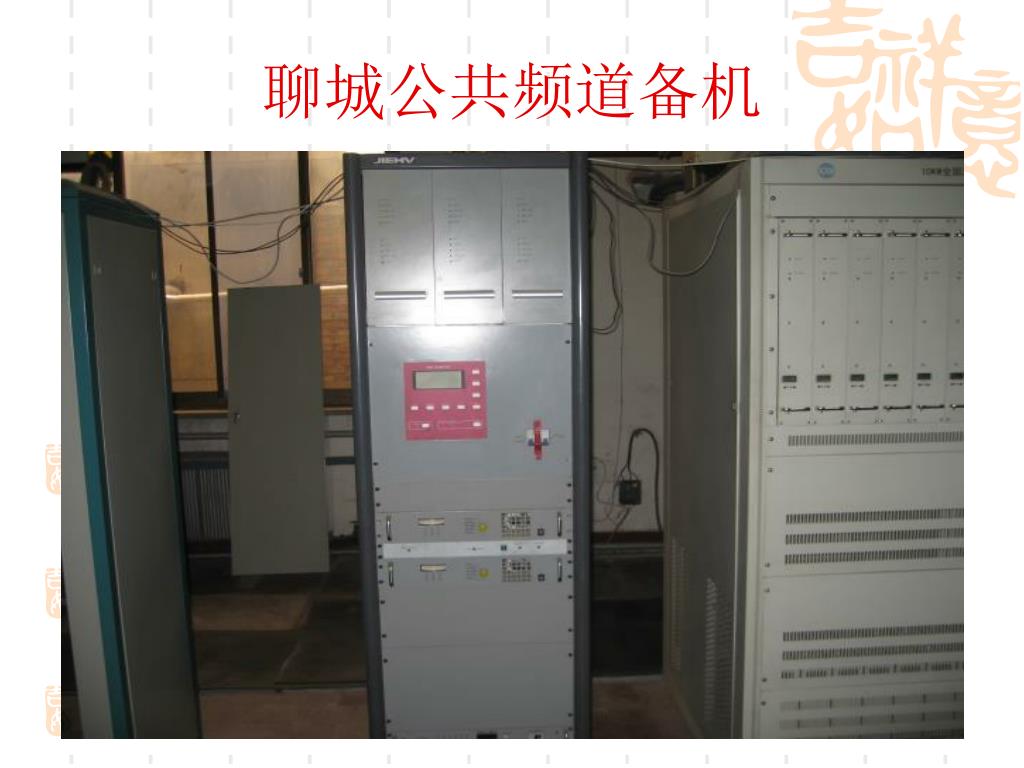

聊城综合频道备机 • .

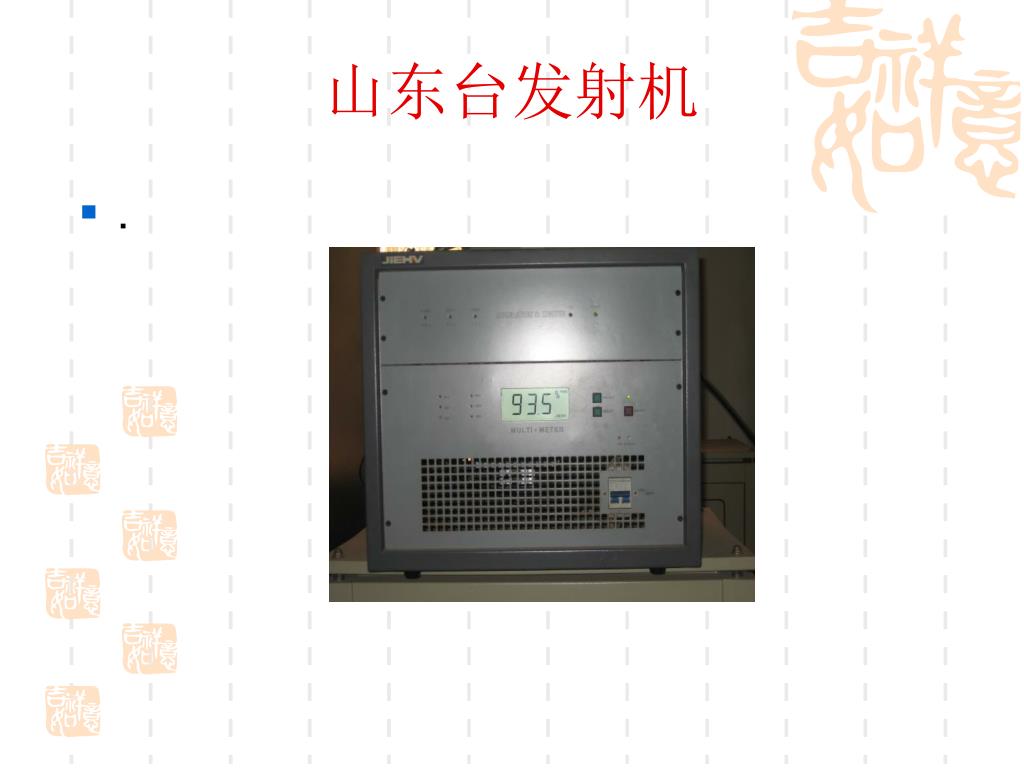

山东台发射机 • .

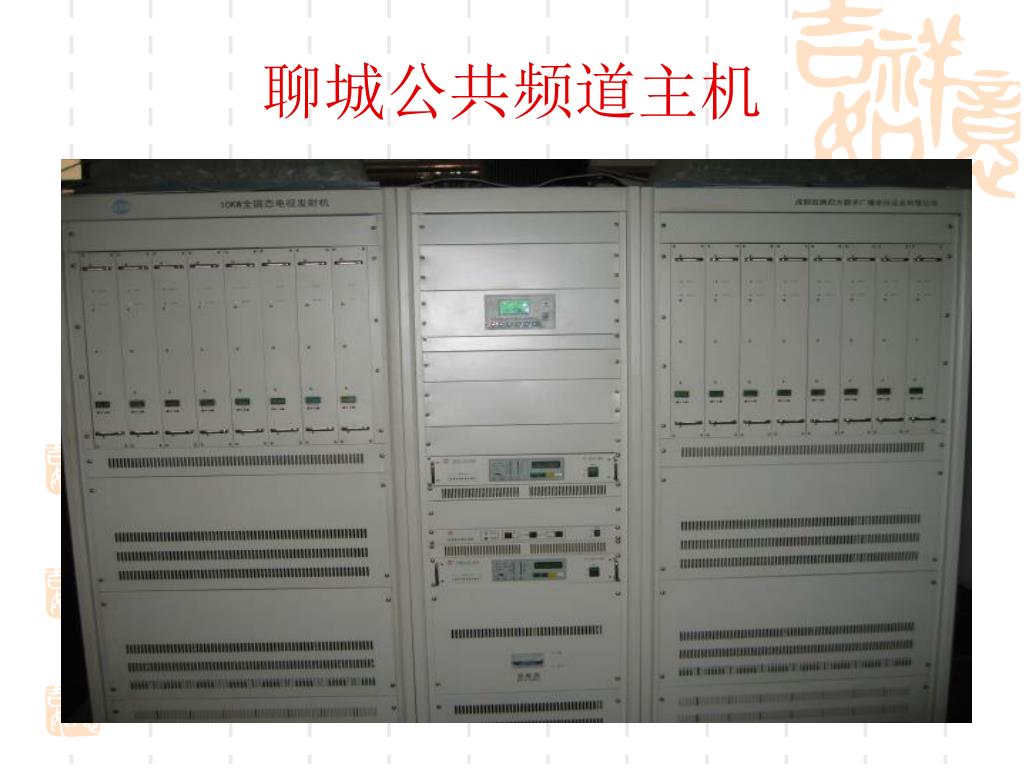

3. 3 电视发射机组成 • 1,单通道电视发射机组成

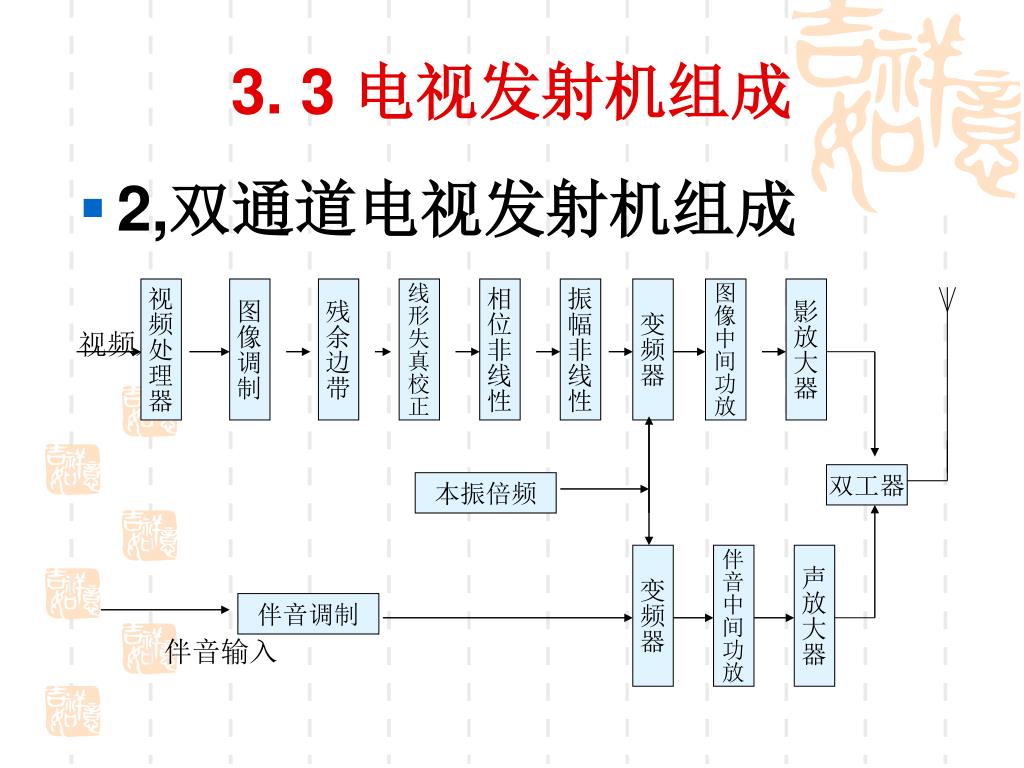

视频处理器 图像调制 残余边带 线形失真校正 相位非线性 振幅非线性 变频器 图像中间功放 影放大器 双工器 本振倍频 变频器 伴音中间功放 声放大器 伴音调制 3. 3 电视发射机组成 • 2,双通道电视发射机组成 视频入 伴音输入

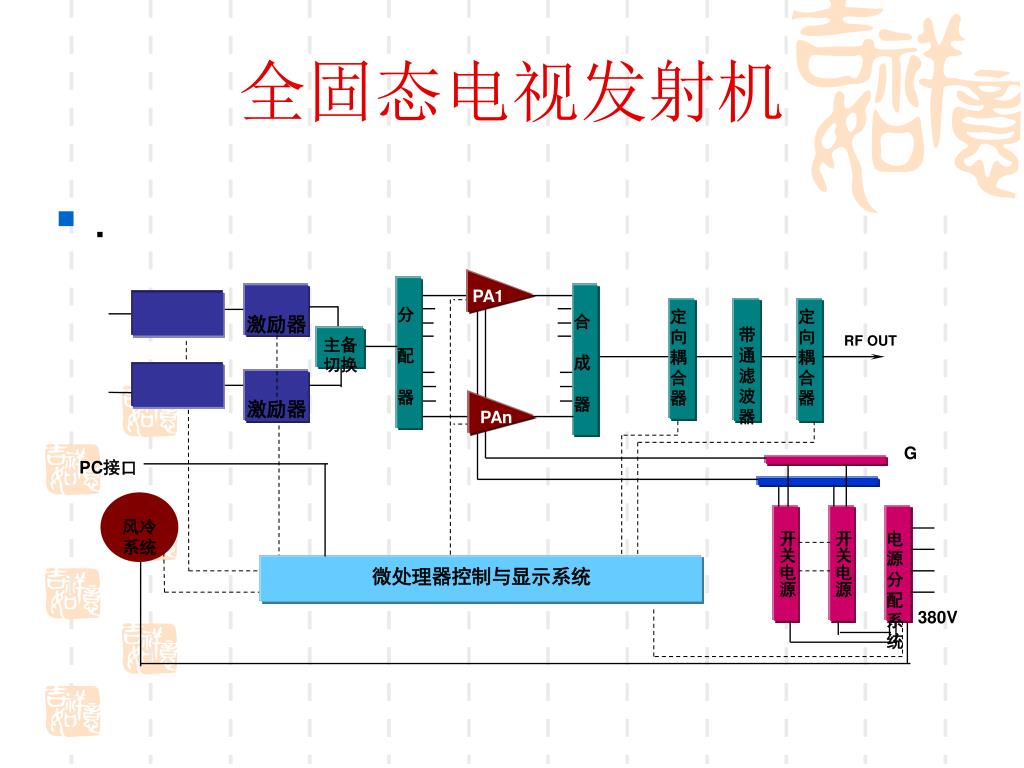

分 配 器 激励器 PA1 合 成 器 定向耦合器 带通滤波器 定向耦合器 主备切换 RF OUT 激励器 PAn G PC接口 风冷 系统 开关电源 开关电源 电源 分配系统 微处理器控制与显示系统 380V 全固态电视发射机 • .

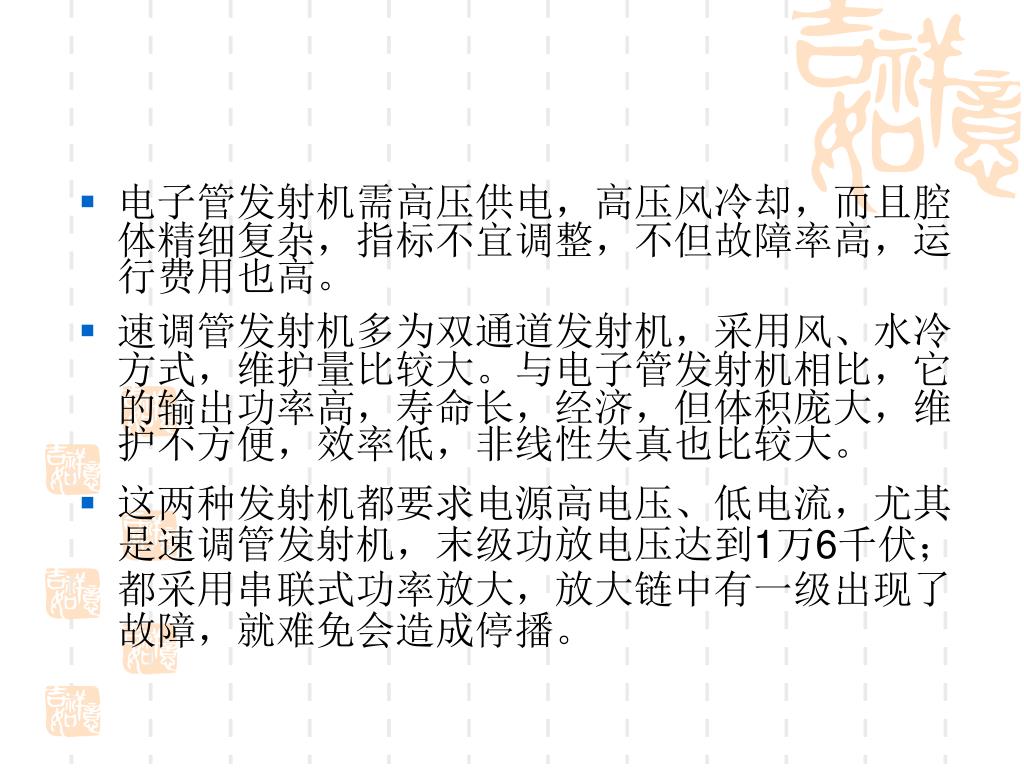

电子管发射机需高压供电，高压风冷却，而且腔体精细复杂，指标不宜调整，不但故障率高，运行费用也高。电子管发射机需高压供电，高压风冷却，而且腔体精细复杂，指标不宜调整，不但故障率高，运行费用也高。 • 速调管发射机多为双通道发射机，采用风、水冷方式，维护量比较大。与电子管发射机相比，它的输出功率高，寿命长，经济，但体积庞大，维护不方便，效率低，非线性失真也比较大。 • 这两种发射机都要求电源高电压、低电流，尤其是速调管发射机，末级功放电压达到1万6千伏；都采用串联式功率放大，放大链中有一级出现了故障，就难免会造成停播。
全固态发射机的末级功放采用场效应管。 低电压、大电流电源供电， 低风压制冷，噪声小； 集成度高，效率比较高，体积比较小； 易于向数字化、高清化、网络化、智能化发展，便于自 动化播出、自动化管理。 功放采用模块化设计，如果一个模块没有输出，其他模块并不受其影响，不会造成整机停播，只是输出功率会减小。 对环境的要求比较高，要防尘，防静电，防高温。有研究表明，温度升高10℃，功放管的寿命缩短一半。

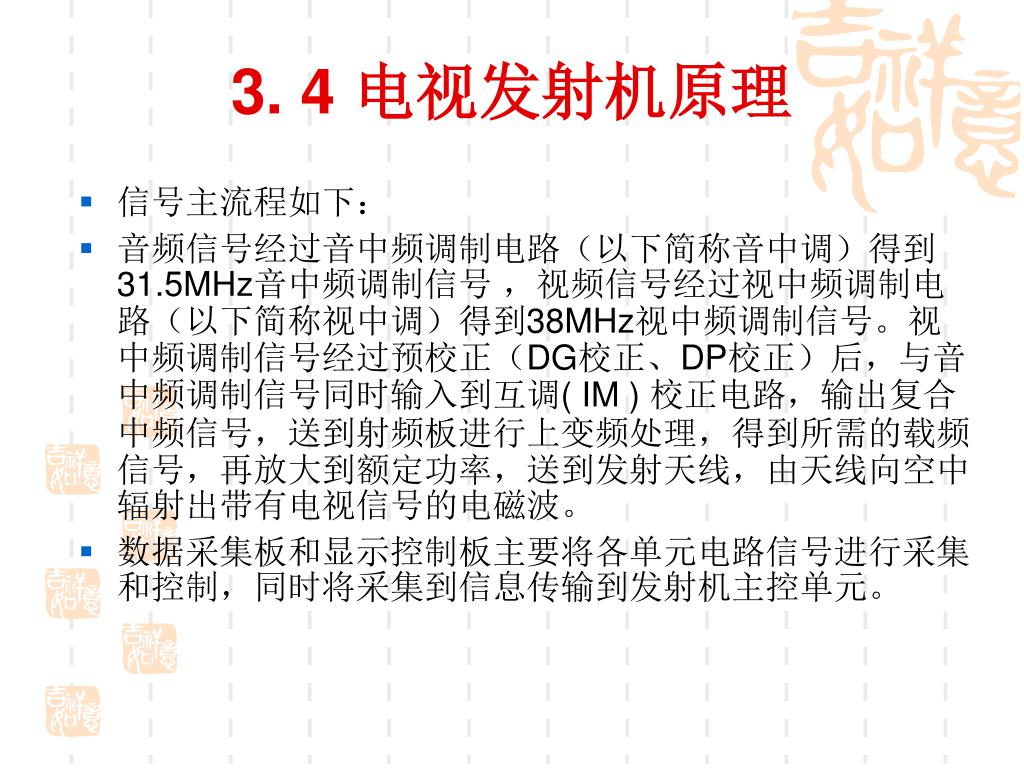

3. 4 电视发射机原理 • 信号主流程如下： • 音频信号经过音中频调制电路（以下简称音中调）得到31.5MHz音中频调制信号 ，视频信号经过视中频调制电路（以下简称视中调）得到38MHz视中频调制信号。视中频调制信号经过预校正（DG校正、DP校正）后，与音中频调制信号同时输入到互调( IM ) 校正电路，输出复合中频信号，送到射频板进行上变频处理，得到所需的载频信号，再放大到额定功率，送到发射天线，由天线向空中辐射出带有电视信号的电磁波。 • 数据采集板和显示控制板主要将各单元电路信号进行采集和控制，同时将采集到信息传输到发射机主控单元。

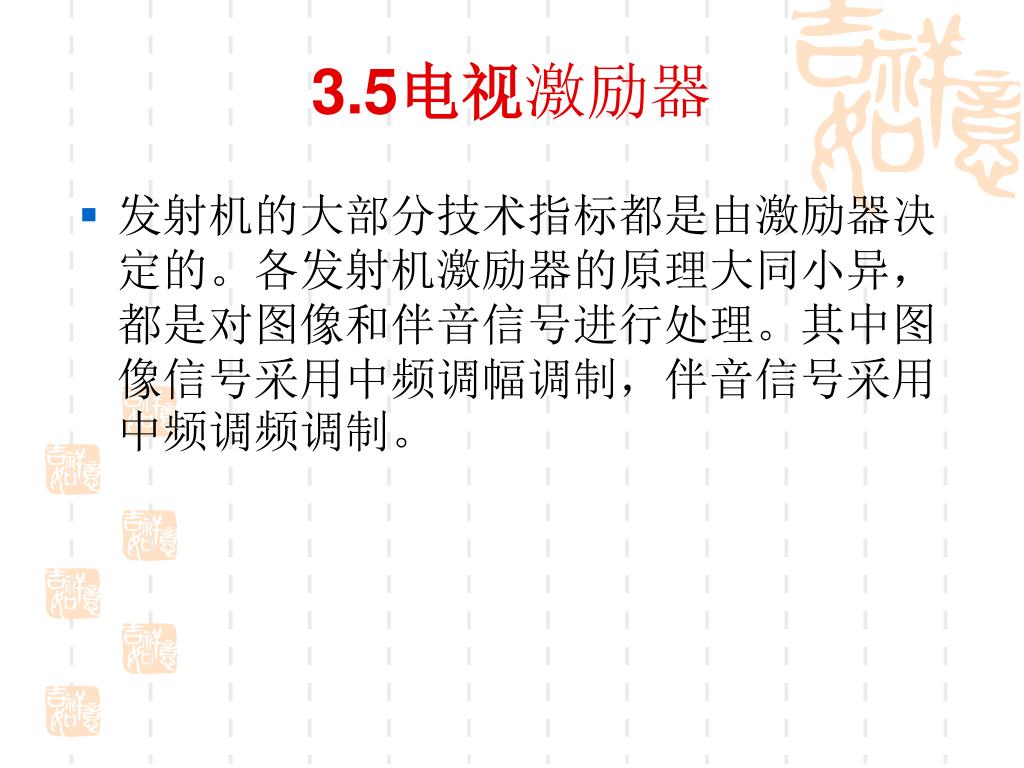

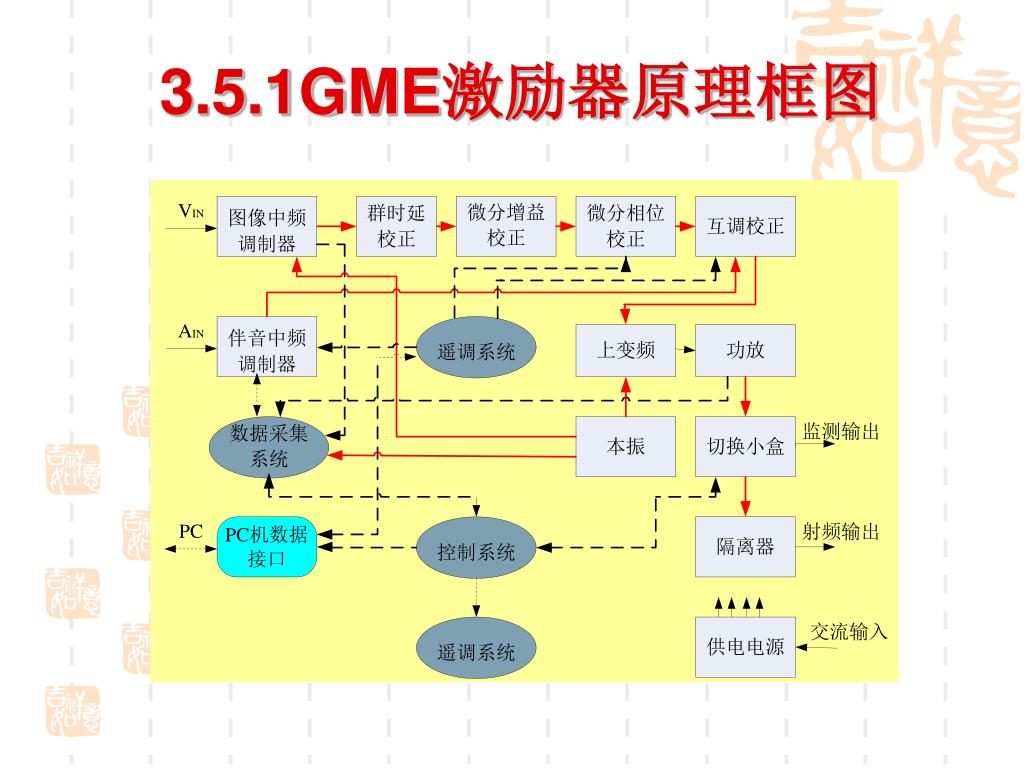

3.5电视激励器 • 发射机的大部分技术指标都是由激励器决定的。各发射机激励器的原理大同小异，都是对图像和伴音信号进行处理。其中图像信号采用中频调幅调制，伴音信号采用中频调频调制。
数字电视发射机 • 什么是数字电视 • 信号：电视信号由模拟信号变为数字信号 • •传输：可以进行信源编码、信道编码 • •效果：可以实现无失真传输，多媒体传输 • •真正的数字电视：从摄录编到电视机全过程数字化

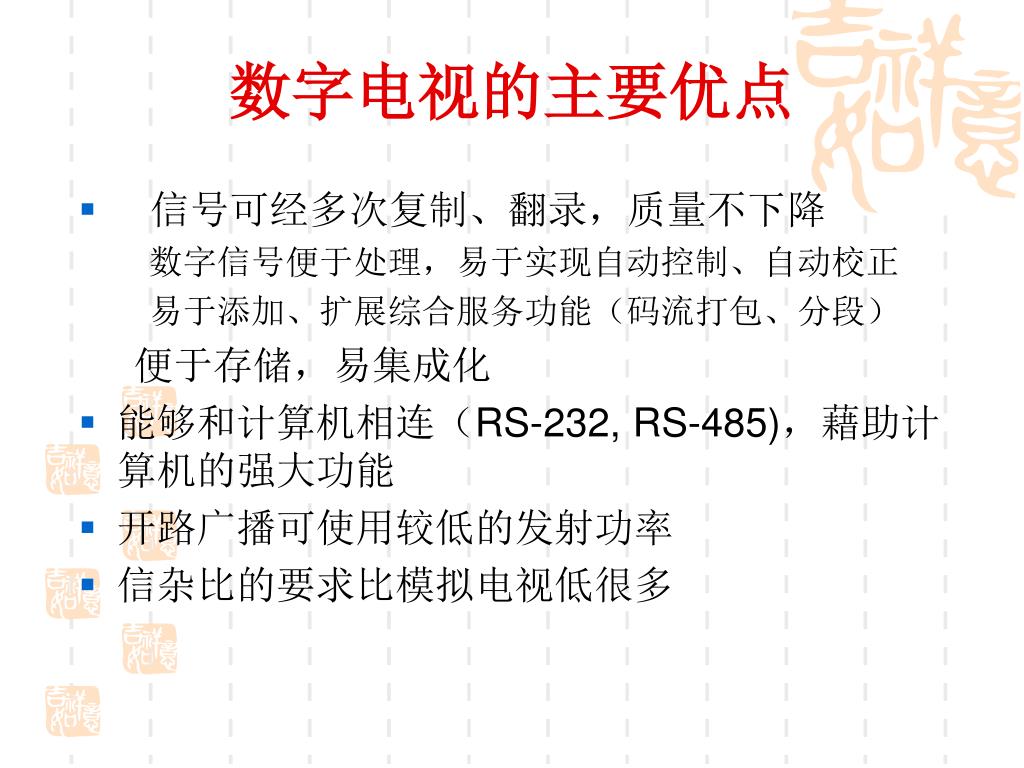

数字电视的主要优点 • 信号可经多次复制、翻录，质量不下降 数字信号便于处理，易于实现自动控制、自动校正 易于添加、扩展综合服务功能（码流打包、分段） 便于存储，易集成化 • 能够和计算机相连（RS-232, RS-485)，藉助计算机的强大功能 • 开路广播可使用较低的发射功率 • 信杂比的要求比模拟电视低很多

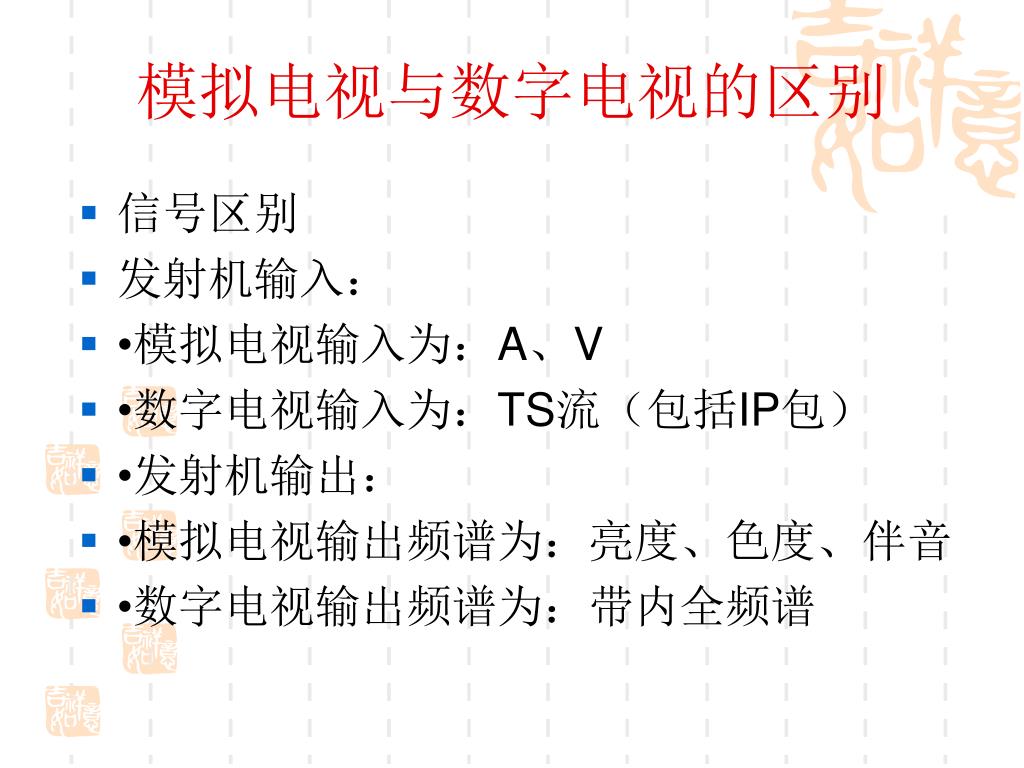

模拟电视与数字电视的区别 • 信号区别 • 发射机输入： • •模拟电视输入为：A、V • •数字电视输入为：TS流（包括IP包） • •发射机输出： • •模拟电视输出频谱为：亮度、色度、伴音 • •数字电视输出频谱为：带内全频谱

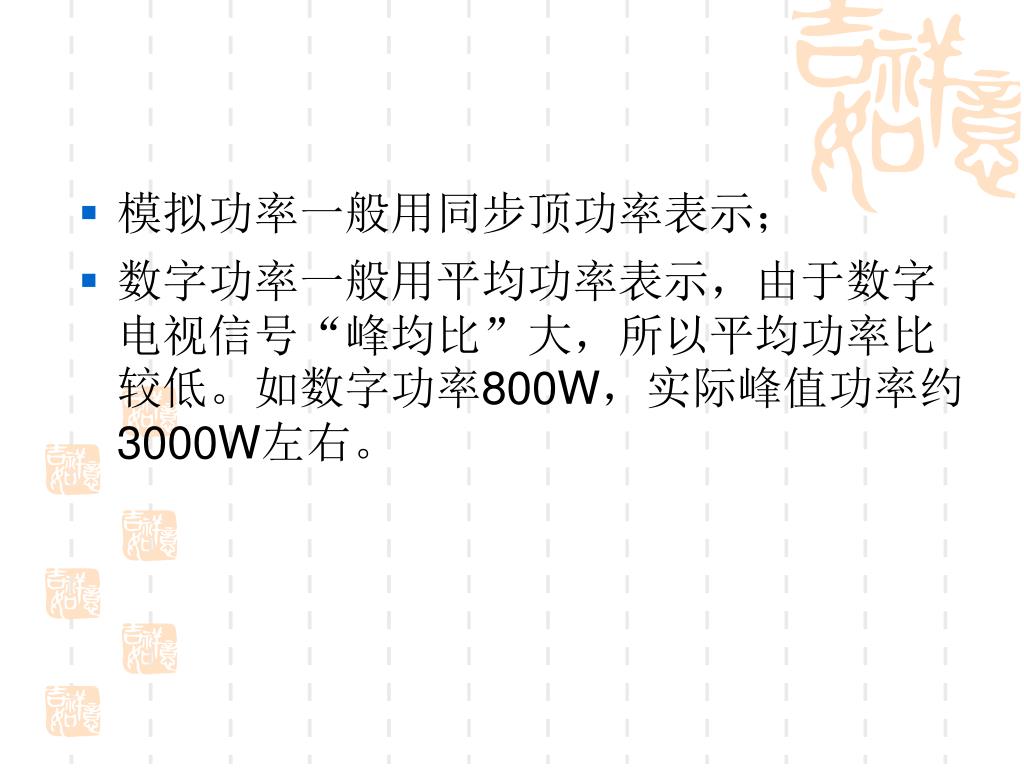

模拟功率一般用同步顶功率表示； • 数字功率一般用平均功率表示，由于数字电视信号“峰均比”大，所以平均功率比较低。如数字功率800W，实际峰值功率约3000W左右。

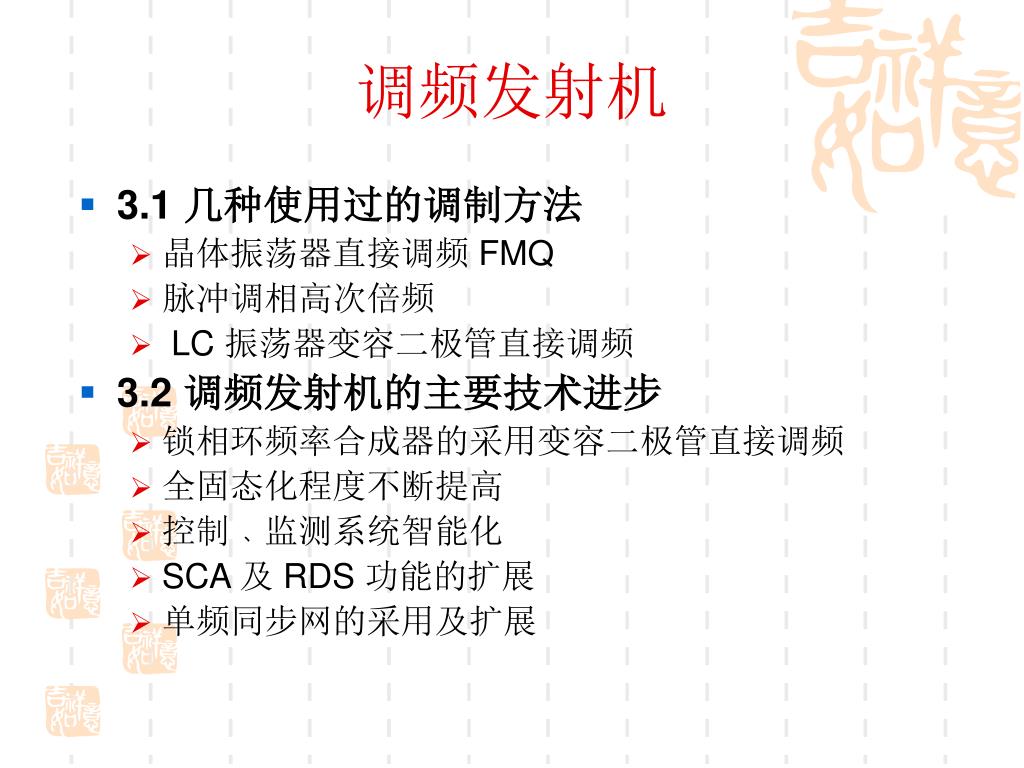

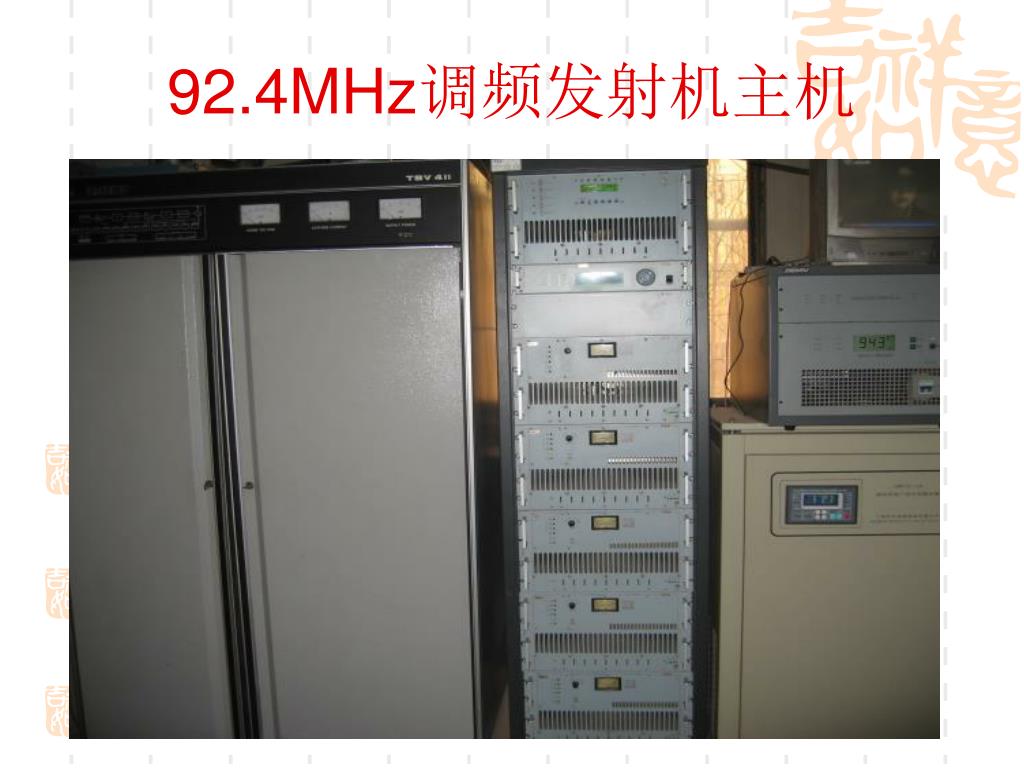

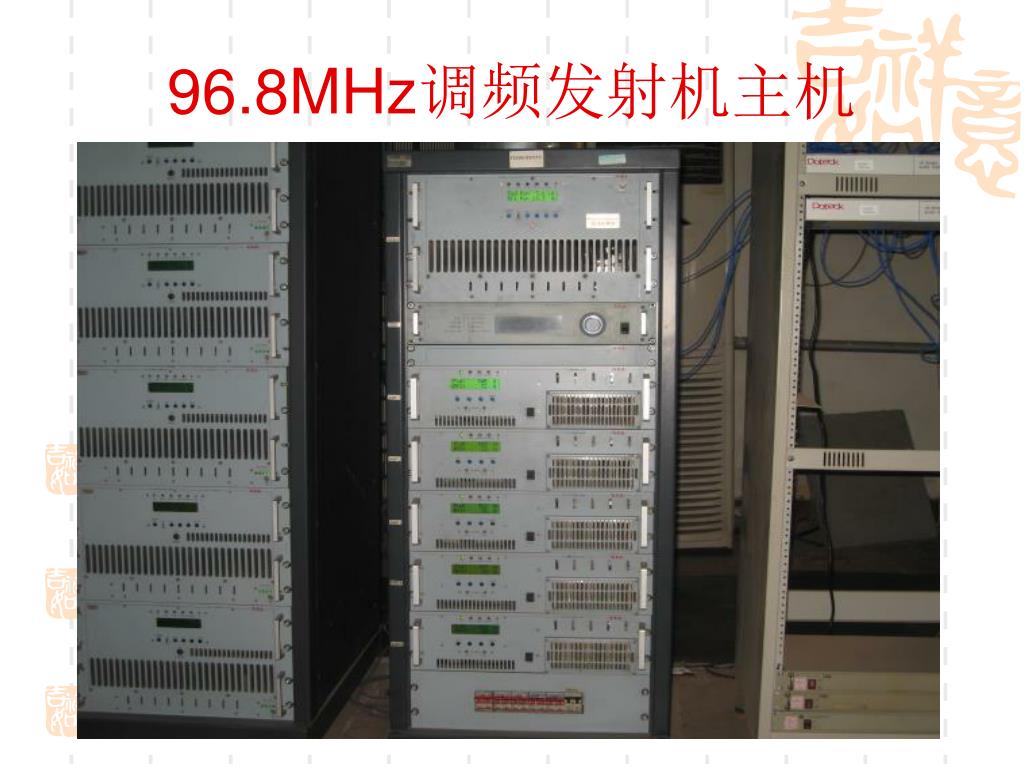

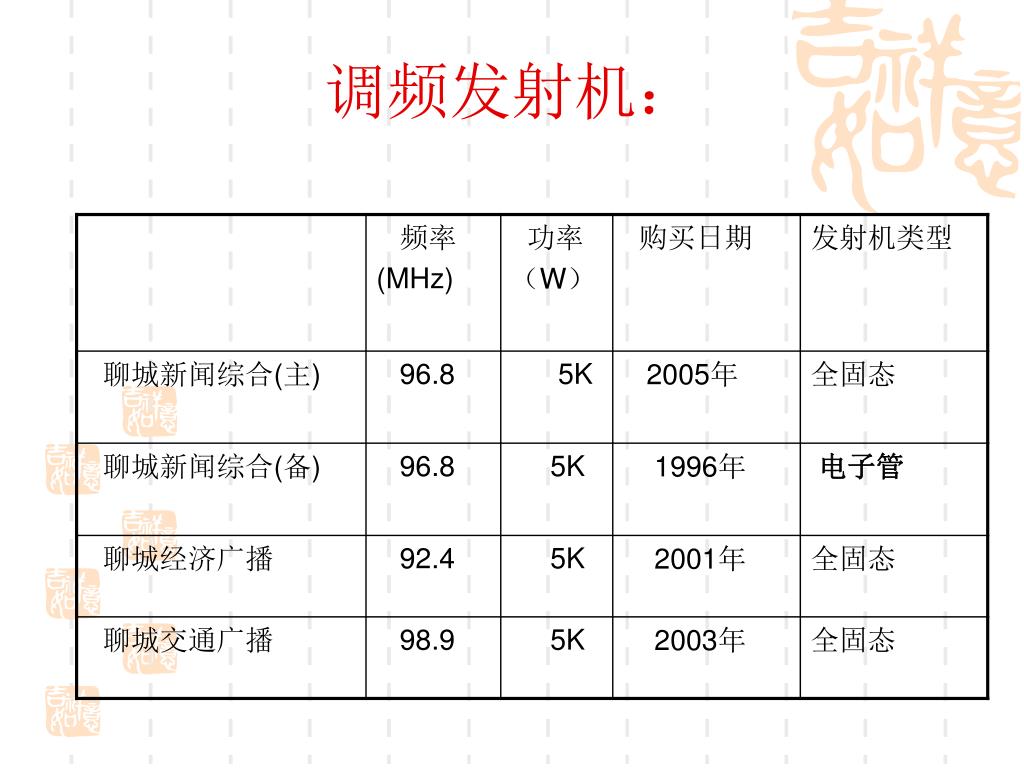

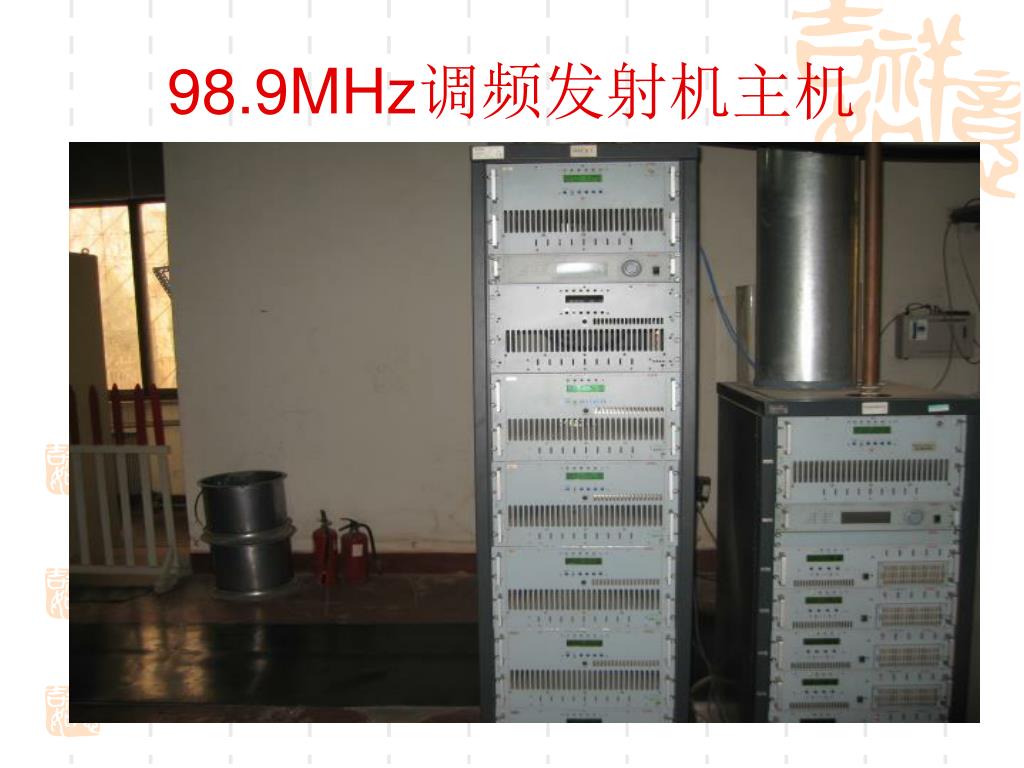

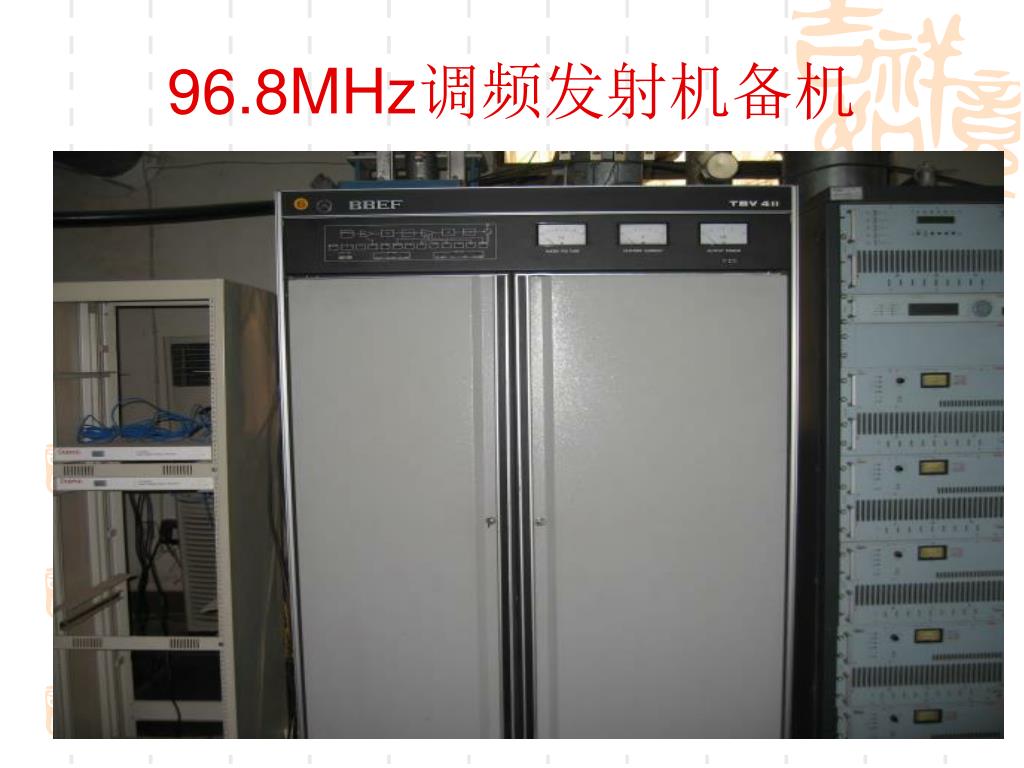

调频发射机 • 3.1 几种使用过的调制方法 • 晶体振荡器直接调频 FMQ • 脉冲调相高次倍频 • LC 振荡器变容二极管直接调频 • 3.2 调频发射机的主要技术进步 • 锁相环频率合成器的采用变容二极管直接调频 • 全固态化程度不断提高 • 控制﹑监测系统智能化 • SCA 及 RDS 功能的扩展 • 单频同步网的采用及扩展

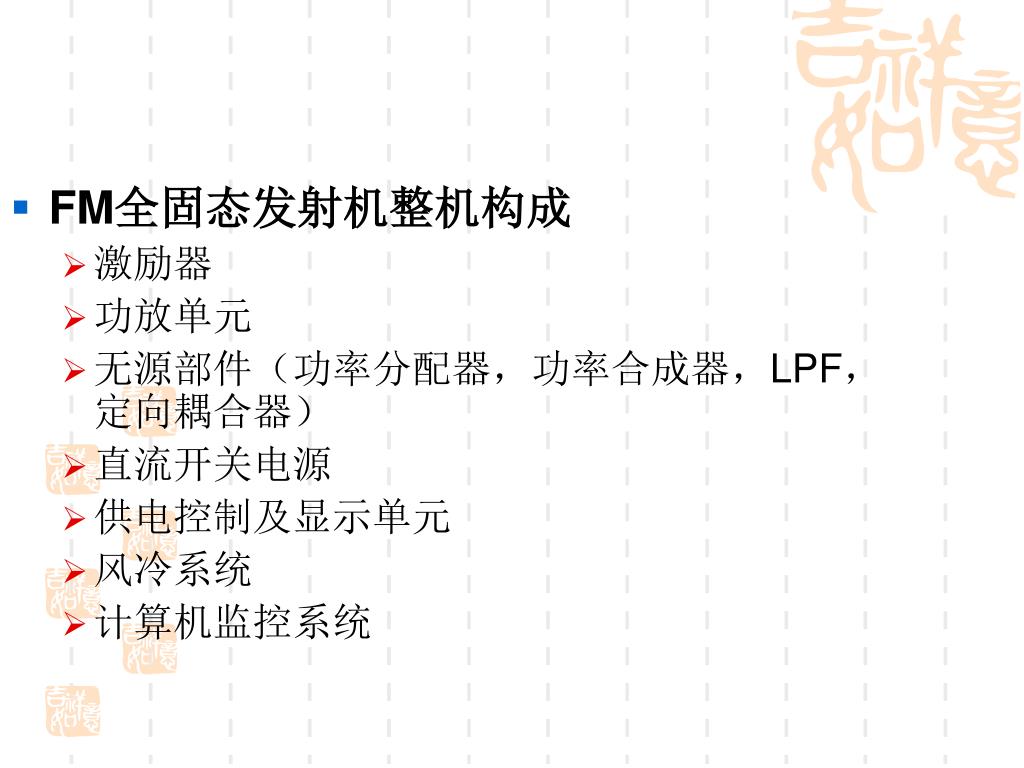

FM全固态发射机整机构成 激励器 功放单元 无源部件（功率分配器，功率合成器，LPF，定向耦合器） 直流开关电源 供电控制及显示单元 风冷系统 计算机监控系统

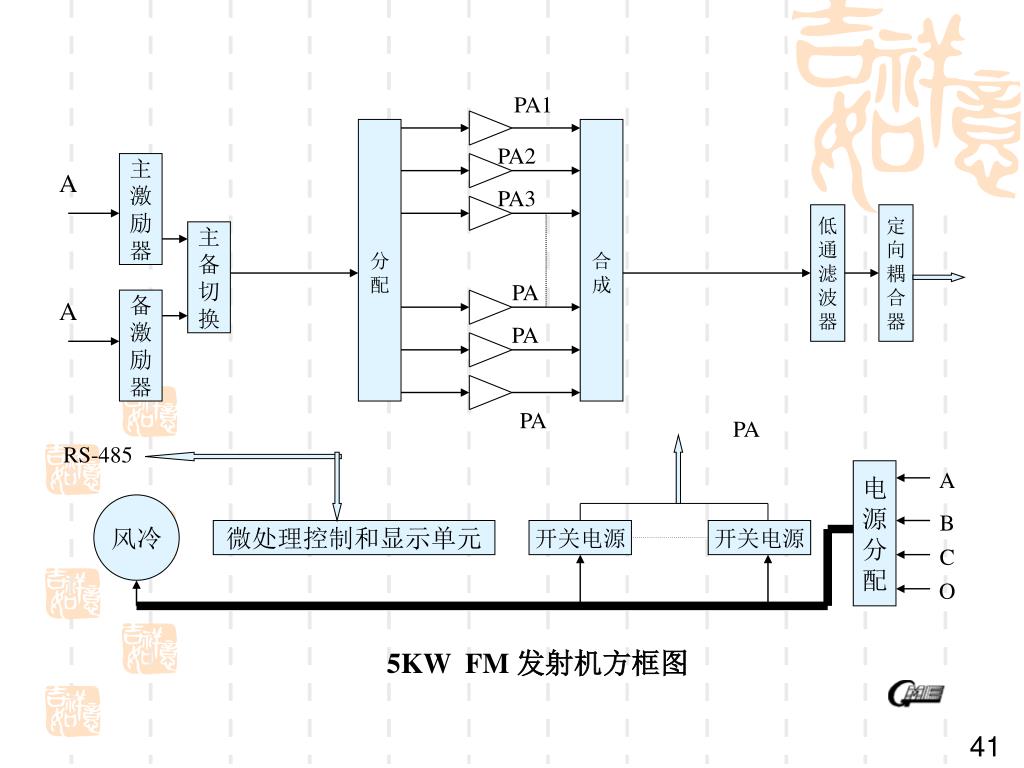

PA1 分 配 合 成 PA2 主 激 励 器 A PA3 低 通 滤 波 器 定 向 耦 合 器 主 备 切 换 PA A 备 激 励 器 PA PA PA RS-485 电 源 分 配 A 风冷 B 微处理控制和显示单元 开关电源 开关电源 C O 5KW FM 发射机方框图 41
. • RVR调频激励器的主要构成 • 音频处理单元及接口板 • 立体声编码器 • 锁相环频率合成器及调制器 • 射频功率放大器 • 智能监控单元 • 直流开关电源

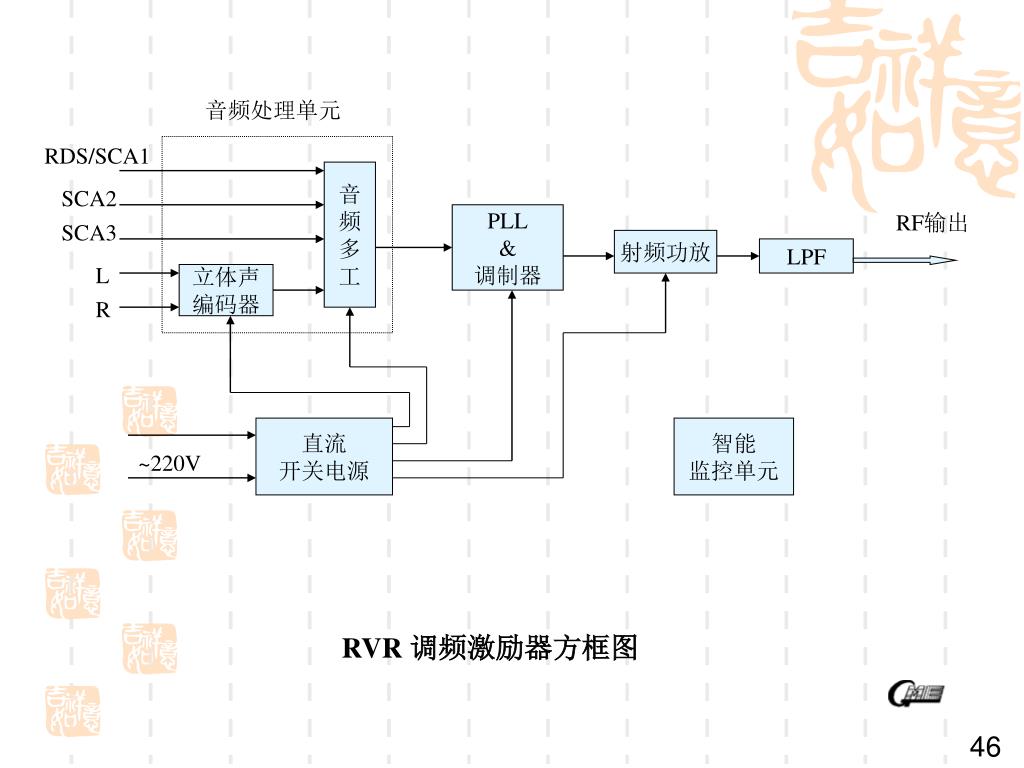

音频处理单元 RDS/SCA1 音 频 多 工 SCA2 RF输出 PLL & 调制器 SCA3 射频功放 LPF L 立体声 编码器 R 直流 开关电源 智能 监控单元 ~220V RVR 调频激励器方框图 46

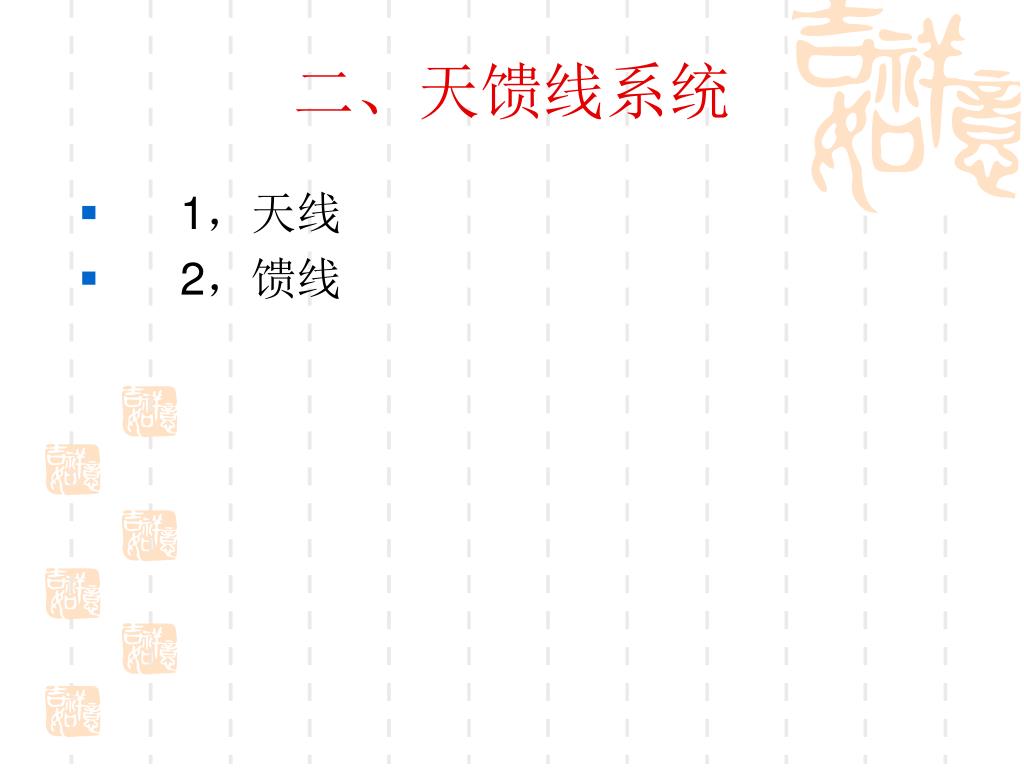

二、天馈线系统 • 1，天线 • 2，馈线
