  1. Die 3-Tafel-Projektion Vorderansichtsebene Seitenansichtsebene Z VA DS SAvl VA SAvl X Y DS Draufsichtsebene 

  2. Z X Y  Draufsichtsebene Vorderansichtsebene Seitenansichtsebene Vorderansicht VA DS Draufsicht SAvl Seitenansicht von links 3-Tafel-Projektion

  3. Hier kommt Blatt Nr. 2 – nicht den Namen, Klasse und Datum vergessen xz-Ebene yz-Ebene Z VA SAvl X Y DS Y xy-Ebene

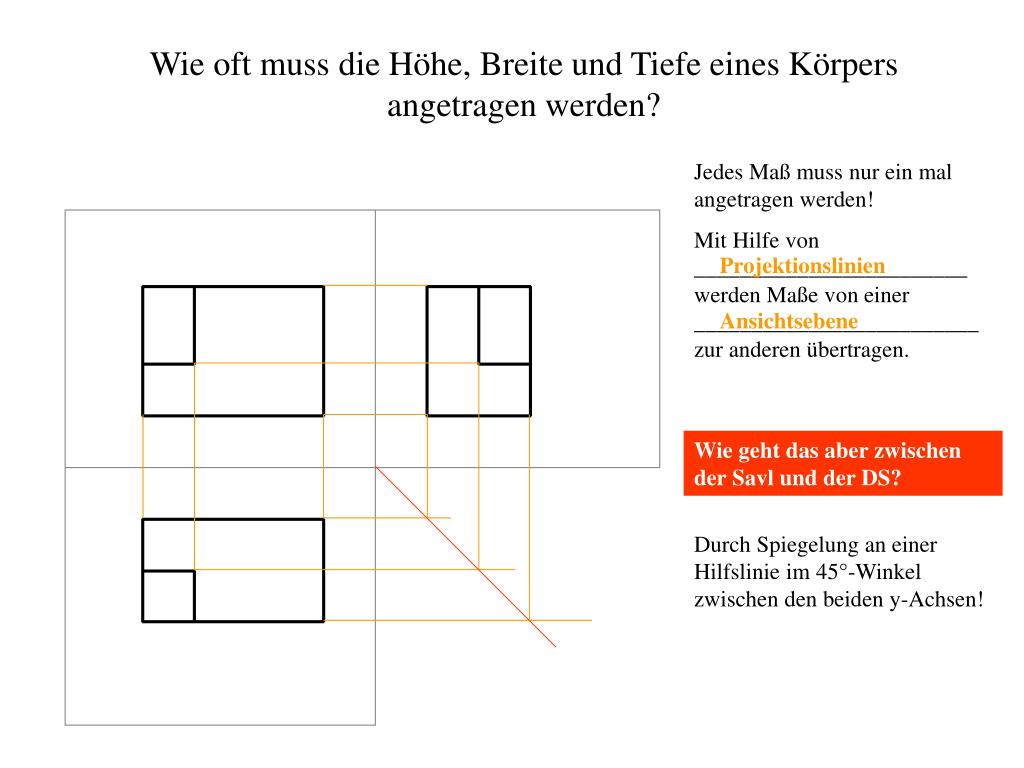

  4. Wie oft muss die Höhe, Breite und Tiefe eines Körpers angetragen werden? Jedes Maß muss nur ein mal angetragen werden! Mit Hilfe von ________________________ werden Maße von einer _________________________ zur anderen übertragen. Projektionslinien Ansichtsebene Wie geht das aber zwischen der Savl und der DS? Durch Spiegelung an einer Hilfslinie im 45°-Winkel zwischen den beiden y-Achsen!
