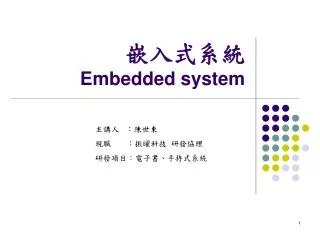

嵌入式系統 Embedded system. 主講人 ：陳世東 現職 ：振曜科技 研發協理 研發項目：電子書、手持式系統. 一 . 何 謂嵌入式系統. “A combination of computer hardware and software, and perhaps additional mechanical or other parts, designed to perform a dedicated function.

peers
Download Presentation

嵌入式系統 Embedded system

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 嵌入式系統Embedded system 主講人 ：陳世東 現職 ：振曜科技 研發協理 研發項目：電子書、手持式系統

  2. 一 . 何謂嵌入式系統 “A combination of computer hardware and software, and perhaps additional mechanical or other parts, designed to perform a dedicated function. In some cases, embedded systems are part of a larger system or product, as in the case of an antilock braking system in a car. “ • by Michael Barr, President, Netrino Consultants Network

  3. 一 . 何謂嵌入式系統 • 根據”英國電機工程師協會”定義 : • 嵌入式系統為控制.監視或輔助某個設備.機器或甚至工廠的運作的裝置. • 它具備了下列四個特性 : • 用來執行特定功能 • 以微電腦與周邊構成核心 • 需要嚴格的時序與穩定度 • 全自動操作循環

  4. 二 . 無所不在的嵌入式系統 • 嵌入式系統的應用遠遠超過了各種桌上電腦 • 一台桌上電腦的週邊設備中就包含了5-10個嵌入式微處理器： • 鍵盤、滑鼠、軟盤機、硬碟、顯示卡、顯示器、Modem、網卡、音效卡、印表機、掃描器、數位相機、USB集線器等均是由嵌入式處理器控制的。 • 在製造工業、程式控制、通訊、儀器、儀俵、汽車、船舶、航空、航太、軍事裝備、消費類產品等方面均是嵌入式電腦的應用領域。

  5. 嵌入式系统的應用領域（一） • 家用市場 • 機上盒、掌上電腦、DVD、MP3、數位相機、數位電視、WebTV、網路冰箱、網路空調、家庭閘道、智慧家用電器、車上導航器系統等 • 通信市場 • 電話交換系統，電纜系統，衛星和全球定位系統（L3D），資料交換設備，移動電話等 • 工業市場 • 製造工廠，汙水處理系統，發電站和電力傳輸系統，自動化工廠，控制系統開發，維護和測試的工具，石油提煉和相關的貯運設施，建築設備，電腦輔助製造系統，能源控制系統，核電站，機器人系統等 • 商業和金融市場 • 自動櫃員機，信用卡系統，售貨端系統，安全系統等

  6. 嵌入式系统的應用領域（二） • 辦公市場 • 電話系統，傳真系統，影印機，計時系統，照相機運輸市場 • 交通市場 • 航空、鐵路、公路運輸系統，燃料服務，航空管理，電信系統，雷達系統，交通指揮系統，停車系統，售票系統，乘客資訊系統，檢票系統，行李處理系統，應急設備等 • 建築市場 • 電力供應，備用電源和發電機，火警控制系統，供熱和通風系統，電梯和升降系統，車庫管理，安保系統，電子門鎖系統，樓宇管理系統，閉路電視系統，電子保險櫃 • 醫療市場 • 患者資訊和監視系統，電磁成像系統等 • 軍事 • 武器控制

  7. 嵌入式系统應用趨勢 • 資訊家電 • 車上系統 • 軍事工業 • 醫療儀器

  8. 嵌入式系统應用趨勢 • 資訊家電 • 市場巨大 • 低成本要求 • 利潤空間小 • 友善的人機介面 • 網路化 • 車上系統 • 軍事工業 • 醫療儀器

  9. 嵌入式系统應用趨勢 • 資訊家電 • 車上系統 • 與汽車工業相配合 • 可靠性要求較高 • 無線通訊要求 • 軍事工業 • 醫療儀器

  10. 嵌入式系统應用趨勢 • 資訊家電 • 車上系統 • 軍事工業 • 市場壟斷性強 • 可靠性要求高 • 安全性要求高 • 成本要求不高 • 醫療儀器

  11. 嵌入式系统應用趨勢 • 資訊家電 • 車上系統 • 軍事工業 • 醫療儀器 • 進入門檻較高 • 具有網路回報功能 • 具有特殊的轉換器 • 研發週期長 • 超高要求的可靠度

  12. 四、嵌入式系统的基本组成與設計 • 嵌入式系統主要由嵌入式處理器、相關支援硬體、嵌入式作業系統及應用軟體系統等組成，它是集軟硬體於一體的可獨立工作的“元件” • 相關領域的支援 • 半導體技術 • 電子技術整合 • 機電整合 • 特殊SENSOR整合 • 客戶導向的應用軟體

  13. 四、嵌入式系统的基本组成與設計 • 硬體 • 系統的功率消耗 • 體積、成本、可靠性 • 處理能力 • 特殊的硬體介面設計 • 電磁相容性等方面 • 軟體

  14. 四、嵌入式系统的基本组成與設計 • 硬體 • 軟體 • RTOS • Linux • WinCE • pSOS • 廠商自行開發

  15. 四、嵌入式系统的基本组成與設計 • 嵌入式處理器 • 嵌入式系統的核心元件 • 品種總量已經超過1000多種，流行體系結構有30幾個系列，其中8051體系的佔有多半 • 嵌入式系统硬體主流 • 32,64位元微處理器是目前嵌入式系統的核心 • 主要硬體廠商包括Motorola、Philip、AMD、ARM、Samsung等 • 新產品出現速率與更新非常快速

  16. 嵌入式計算機核心分類 • 嵌入式微處理器(Embedded Microprocessor Unit, EMPU) • 嵌入式微控制器(Microcontroller Unit, MCU) • 嵌入式DSP處理器(Embedded Digital Signal Processor, EDSP) • 嵌入式片上系統(System On Chip)

  17. 嵌入式微處理器(EMPU) • 一般電腦中的CPU • 專門設計的電路板 • 只保留和嵌入式應用有關的母板功能 • 增強工作溫度、抗電磁干擾、可靠性等方面 • 功能與和工業控制電腦相似 • 嵌入式處理器目前主要有Am186/88、386EX、SC-400、Power PC、68000、MIPS、ARM系列等

  18. 嵌入式微控制器(MCU) • 又稱單晶片 • 以某一種微處理器內核為核心，晶片內部整合ROM/EPROM、RAM、匯流排、匯流排邏輯、定時/計數器、WatchDog、I/O、串列埠、脈寬調製輸出、A/D、D/A、Flash RAM、EEPROM等各種必要功能和介面 • 微控制器的最大特點是單片化，體積大大減小，從而使功耗和成本下降、可靠性提高。

  19. 嵌入式微控制器(MCU) • 代表性的系列包括8051、P51XA、MCS-251、MCS-96/196/296、C166/167、MC68HC05/11/12/16、68300、84等。 • 另外還有許多半通用系列如：支援USB介面的MCU 8XC930/931、C540、C541；支援I2C、CAN-Bus、LCD及眾多專用MCU和相容系列。目前MCU占嵌入式系統約70％的市場。

  20. 嵌入式DSP處理器(EDSP) • DSP處理器對系統結構和指令進行了特殊設計，使其適合於執行DSP演算法，編譯效率較高，指令執行速度也較高。 • 在數位濾波、FFT、頻譜分析等方面DSP演算法正在大量進入嵌入式領域，DSP應用正從在一般單晶片中以普通指令實現DSP功能，過渡到採用嵌入式DSP處理器。

  21. 嵌入式DSP處理器(EDSP) • 代表性的產品是Texas Instruments的 TMS320系列和Motorola的DSP56000系列。 • TMS320系列處理器包括用於控制的C2000系列，移動通訓的C5000系列，以及性能更高的C6000和C8000系列。 • DSP56000目前已經發展成為DSP56000，DSP56100，DSP56200和DSP56300等幾個不同系列的處理器

  22. 系統晶片(SOC) • 在一個矽晶片上實現一個複雜的系統 • 整個嵌入式系統大部分均可整合到一塊或幾塊晶片中去 • 應用系統電路板將變得很簡潔 • SOC可以分為通用和專用兩類。 • 通用SOC系列 • Motorola的M-Core • ARM系列 • MIPS系列 • 專用SOC系列，一般專用於某個或某類系統中。 • 通訊設備SOC • 手機 • 網路 • 影音設備SOC • DVD Player • MP3 Player

  23. 五、嵌入式趨勢 • 日益增長的功能密度 • 更高的可靠性保障 • 靈活的網路連接 • 分散式應用和移動應用 • 多媒體資訊處理 • 更便捷的資訊共用 • 適應更加激烈的市場競爭

  24. 全球嵌入式微元件之產值

  25. THE END Thanks you.
