  1. Lezione 4 XML

  2. L’XML (eXtensible Markup Language) • è un linguaggio di markup sviluppato dallo XML Working Group del W3C a partire dal 1996 • XML è uno dei più importanti sviluppi nella storia della computazione. Negli ultimi anni è stato adottato in campi molto diversi tra loro: legge, aeronautica, finanza, sicurezza, robotica, turismo, arte, design del software, fisica, letteratura, … • XML è nato dallo sforzo di dare forza e struttura all’SGML (“Standard Generalized Markup Language”, ISO standard: ISO 8879:1986) nel web, in una forma che fosse però abbastanza semplice per gli utenti non esperti.

  3. XML • XML nasce dalla lunga storia dei sistemi di elaborazione di testi allo scopo di permettere l’elaborazione delle informazioni piuttosto che la loro visualizzazione • in un documento XML, quindi, non e’ necessario fare alcun riferimento al modo in cui le informazioni verranno visualizzate: le regole per la visualizzazione saranno inserite in un foglio esterno chiamato foglio di stile (ingl. “Stylesheet”) • XML permette all’utente di definire il proprio insieme di tag (elementi) e in questo senso può essere considerato un meta-markup language: i tag definiti dall’utente possono avere dei nomi che rispecchiano il contenuto del documento stesso • Le specifiche complete dell’ XML 1.0 sono sul web (in italiano a http://www.xml.it:23456/XML/REC-xml-19980210-it.html)

  4. Struttura logica generale dei tag XML (HTML/SGML) • <marcatore>testo a cui si riferisce</marcatore> • <marcatore attributo=“valore”>testo a cui si riferisce</marcatore> • <marcatore_aperto_e_chiuso/> • Oltre al termine “marcatore” si usa “etichetta” o l’inglese “tag”; il termine tecnico è “elemento” • A differenza che in SGML ed in HTML, in XML ogni marcatore aperto deve essere chiuso (XML è più restrittivo di SGML)

  5. Markup XML per codifica strutturale <libro> <titolo>Le avventure di Pinocchio <sottotitolo>Storia di un burattino</sottotitolo> </titolo> <autore>Carlo Collodi</autore> <parte p_id=”1”> <titolo>Parte prima</titolo> <capitolo c_id=”I”> <titolo> Come andò che maestro Ciliegia, falegname, trovò un pezzo di legno, che piangeva e rideva come un bambino.</titolo> <capoverso num=”p1c1c1”>C'era una volta...</capoverso> <capoverso num=”p1c1c2”>- Un re! - diranno subito i miei piccoli lettori.</capoverso> <capoverso num=”p1c1c3”>No, ragazzi, avete sbagliato. C'era una volta un pezzo di legno.</capoverso> <capoverso num=”p1c1c4”>Non era un legno di lusso, ma un semplice pezzo da catasta, di quelli che d'inverno si mettono nelle stufe e nei caminetti per accendere il fuoco e per riscaldare le stanze.</capoverso></capitolo></parte> </libro>

  6. Markup doppio markup per la codifica di informazione strutturale+markup (parziale) per la codifica di informazione linguistica <libro> … <parte> <capitolo c_id=”I”> <titolo>Come <parola cat=“V” tempo=“passRem”>andò</parola> che <parola cat=“N” genere=“m” num=“s”>maestro</parola> Ciliegia, falegname, trovò <sintagma tipo=”nominale”><parola cat=“artInd” genere=m” num=“s”>un</parola> pezzo di legno</sintagma>, che piangeva e rideva come un bambino. </titolo> … </capitolo></parte> </libro>

  7. Problema: Markup incrociato • Con la presenza di markup multiplo si pone il problema delle etichette incrociate • <pagina pag_n=“1”>…Non era un legno di lusso, ma un semplice pezzo da catasta, di quelli <frase-rel>che d'inverno si mettono nelle stufe</pagina><pagina pag_n=“2> e nei caminetti per accendere il fuoco e per riscaldare le stanze.</frase-rel> • <grassetto>AAA<corsivo>BBB</grassetto>CCC…</corsivo> • La sintassi dell’ XML non permette questi incroci!!!(e neanche quella dell’ HTML, anche se i browser sono a questo proposito molto accomodanti)

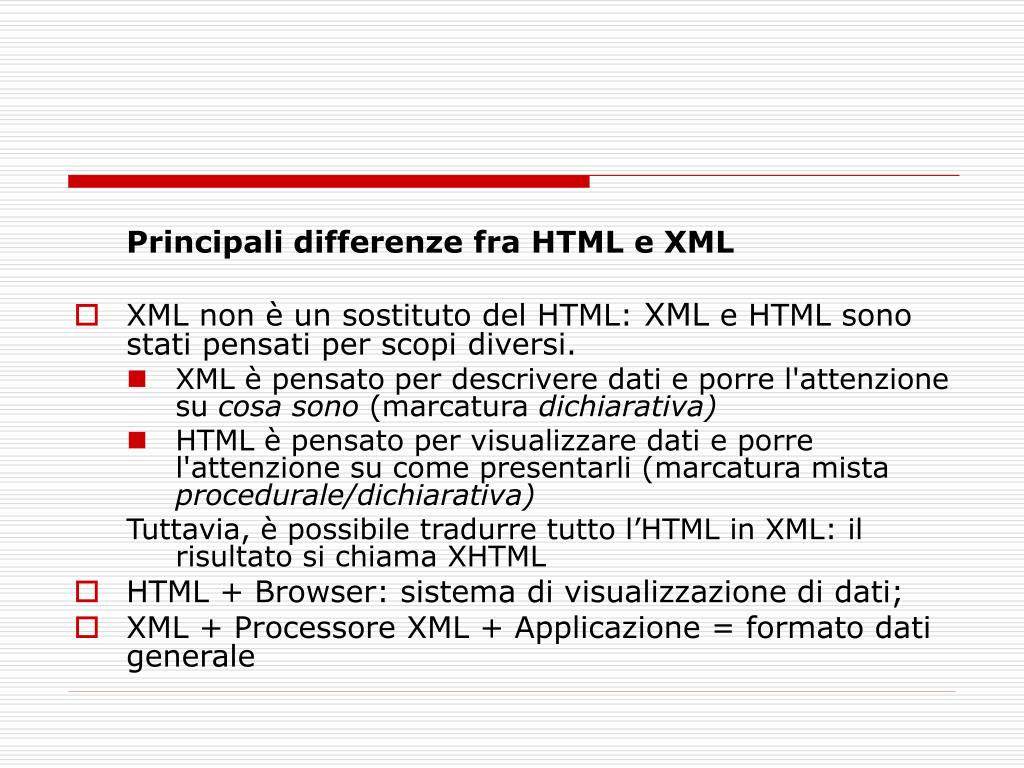

  8. Principali differenze fra HTML e XML • XML non è un sostituto del HTML: XML e HTML sono stati pensati per scopi diversi. • XML è pensato per descrivere dati e porre l'attenzione su cosa sono (marcatura dichiarativa) • HTML è pensato per visualizzare dati e porre l'attenzione su come presentarli (marcatura mista procedurale/dichiarativa) Tuttavia, è possibile tradurre tutto l’HTML in XML: il risultato si chiama XHTML • HTML + Browser: sistema di visualizzazione di dati; • XML + Processore XML + Applicazione = formato dati generale

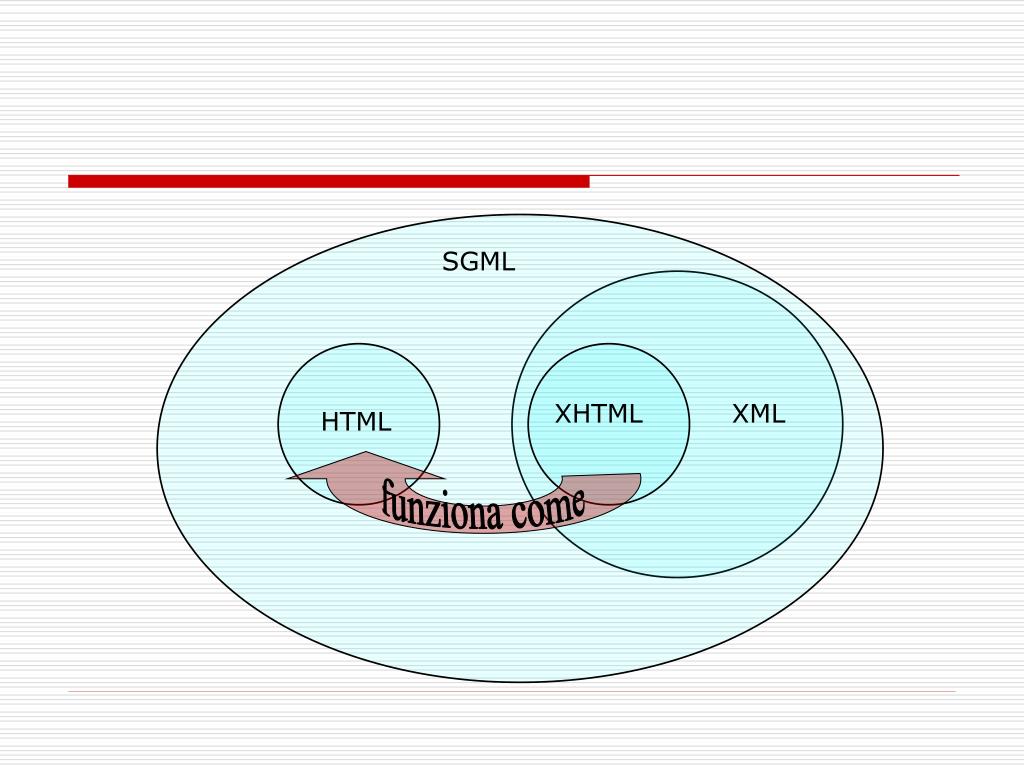

  9. SGML XHTML XML HTML funziona come

  10. Le parti di un progetto XML Un documento in XML è in realtà la combinazione di tre parti. Ci riferiamo ad esse come tre documenti separati; spesso, ma non necessariamente, sono anche file separati in maniera fisica. • Un documento dei contenuti cioé la parte che l’autore vuole esporre a chi la visualizza o utilizza; • Un documento DTD (Document Type Definition) che specifica i macatori usati e la loro sintassi; • Uno stylesheet (foglio di stile) che stabilisce come verrà visualizzato e presentato il contenuto. La DTD è opzionale e spesso viene caricata direttamente dal web tramite una chiamata all’interno del documento dei contenuti (meccanismo dei “Namespace”) Il foglio di stile è opzionale, e superfluo se il contenuto non deve essere visualizzato in modo particolare.

  11. XML • Un documento XML è costituito dacomposizioni di stringhe, ovvero sequenze di caratteri UNICODE. • Caratteristica di XML è quella di essere CASE SENSITIVE, ovvero di fare differenza tra lettere maiuscole e minuscole. Pertanto il tag "Pino" è diverso dai tag "pino", "pIno", "PINO", ecc.

  12. Parti di un documento XML • Un documento XML si compone di due parti principali: • il "PROLOG“ contiene: • dichiarazione della versione di XML; • commenti (facoltativi); • dichiarazione del DOCUMENT TYPE. • il "DOCUMENT INSTANCE“contiene i dati veri e propri.

  13. Esempio di Prolog • un documento XML dovrebbe iniziare con <?xml version="1.0" encoding="…" standalone="yes" ?> • se non si specifica il valore dell’attributo encoding la codifica è quella UNICODE • standalone può assumere valori "yes" o "no" (il cui significato sarà chiaro in seguito) <?xml version="1.0"?> <!-- Documento di prova --!> <!DOCTYPE MEMO SYSTEM"memo.dtd"> file con la descrizione della struttura nome del documento

  14. Esempio di Document Instance • Un documento XML è un documento di testo ed è formato da tag che una volta aperti devono SEMPRE essere chiusi <memo> <da> <nome>Ugo</nome><email>ugo@megaditta.it</email> </da> <a> <nome>Pina</nome><email>Pina@casamia.it</email> </a> <oggetto>San Valentino</oggetto> <testo><paragrafo>Pina.... ti amo moltissimo! Tuo Ugo.</paragrafo> </testo> </memo>

  15. <?xml version="1.0" standalone="no" ?> <memo> <from> <name>Rossi</name> <email>rossi@tin.it</email> </from> <to> <name>Verdi</name> <email>verdi@tiscalinet.it</email> </to> <oggetto>Esempio in XML</oggetto> <body> <paragrafo>bla bla</paragrafo> <paragrafo>bla bla</paragrafo> </body> </memo> N.B. L’uso del rientro variabile (“indentation”) non è parte della sintassi XML, ma un modo per aiutare gli esseri umani nella identificazione della struttura. Idem per l’uso dei colori, di grassetto, font, ecc.

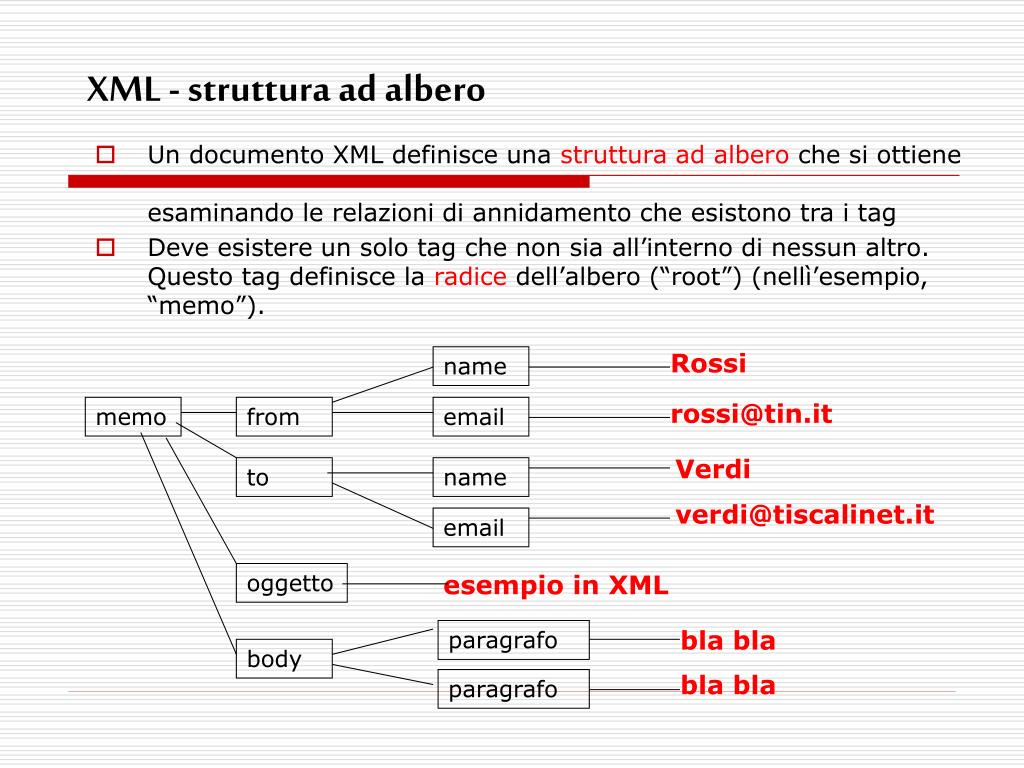

  16. Rossi name rossi@tin.it memo from email Verdi to name verdi@tiscalinet.it email oggetto esempio in XML bla bla paragrafo body bla bla paragrafo XML - struttura ad albero • Un documento XML definisce una struttura ad albero che si ottiene esaminando le relazioni di annidamento che esistono tra i tag • Deve esistere un solo tag che non sia all’interno di nessun altro. Questo tag definisce la radice dell’albero (“root”) (nellì’esempio, “memo”).

  17. Root (“radice”) e componenti • Ogni documento XML ben formato (“well-formed”) ha un solo elemento radice/root • Gli elementi non ROOT sono chiamati COMPONENTI del documento.

  18. Ingredienti principali di un documento XML • Elementi:identificano porzioni di testo o punti nel testo; possono contenere testo puro e/o altre etichette (cf. le cartelle di windows) • Entitàabbreviazioni per caratteri o espressioni varie; • Commentiignorati dal processore, utili per l’autore • Attributi (e loro valori)definiti come proprietà degli elementi, ciascuno con un insieme di possibili valori;

  19. Entità predefinite • Servono per far sì che i caratteri normalmente interpretati come MARKUP possano essere utilizzati come caratteri di testo (ad esempio per scrivere un manuale HTML). • Sono i seguenti: • &amp; = & • &lt; = < • &gt; = > • &apos; = ' • &quot; = " • In generale le “entità” (sia predefinite che definite dall’utente hanno la forma &nome; )

  20. Commenti • All’interno di un documento XML posso aggiungere commenti, definiti come:“<!--” + Contenuto del commento + “-->” • Esempio: <!-- dichiarazione per <head> & <body> --> • I commenti sono “invisibili” al processore XML e servono solo per utenti umani. • Eventuali tag all’interno non vengono processati • Non possono essere inserite doppie linette “--” in un commento, se non alla fine, per chiuderlo.

  21. XML - attributi • i tag XML possono avere uno o più attributi • un attributo è una coppia nome="valori”, che viene associata al tag (prima di chiuderlo con “>”) <persona altezza="170cm" peso="60kg"> Mario Rossi </persona> • il valore di un attributo va tra virgolette semplici (‘) o doppie (“)(attenzione alla sostituzione automatica di “ con ”!)

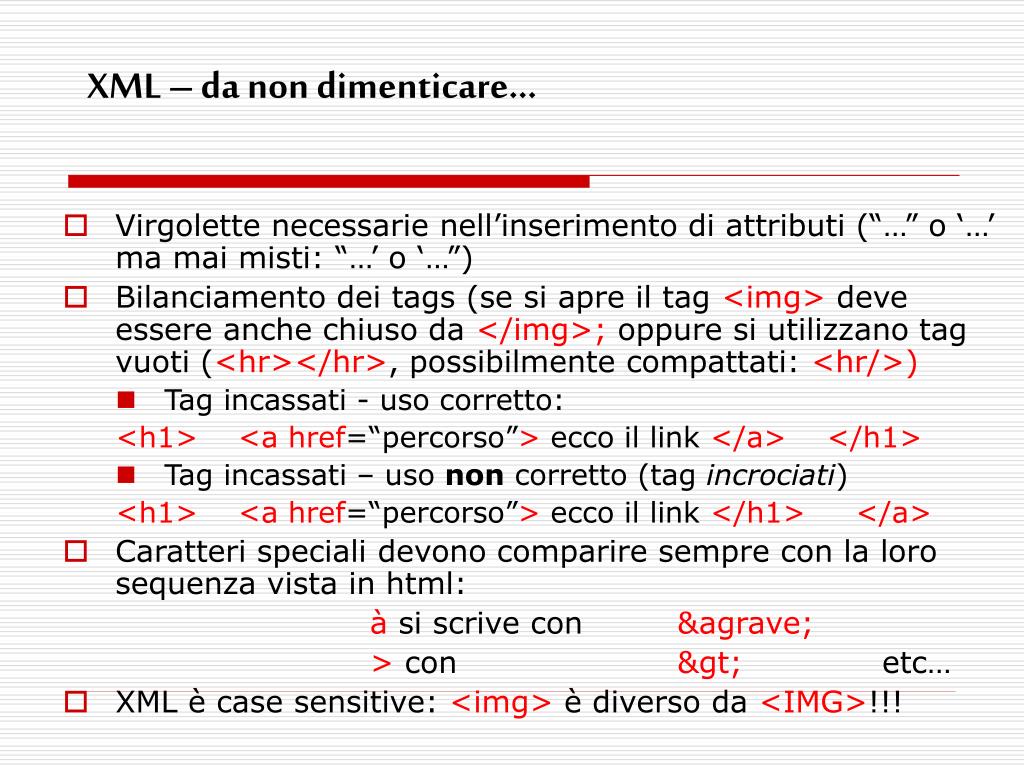

  22. XML – da non dimenticare… • Virgolette necessarie nell’inserimento di attributi (“…” o ‘…’ ma mai misti: “…’ o ‘…”) • Bilanciamento dei tags (se si apre il tag <img> deve essere anche chiuso da </img>; oppure si utilizzano tag vuoti (<hr></hr>, possibilmente compattati: <hr/>) • Tag incassati - uso corretto: <h1> <a href=“percorso”> ecco il link </a> </h1> • Tag incassati – uso non corretto (tag incrociati) <h1> <a href=“percorso”> ecco il link </h1> </a> • Caratteri speciali devono comparire sempre con la loro sequenza vista in html: à si scrive con &agrave; > con &gt; etc… • XML è case sensitive: <img> è diverso da <IMG>!!!

  23. Esempio (negozi.xml) <?xml version="1.0" standalone="no" ?> <negozi> <citta nome="Trento"/> <negozio apertura="8.30-12.30/15.00-19.00" domenica="no"> <nome> Supermercati Poli </nome> <indirizzo tipo="completo"> <via> S.Pio X </via> <numero> 2 </numero> <zona> …… </zona> </indirizzo> <genere> Alimentare</genere> </negozio> <negozio apertura="8.00-12.00/15.00-19.00" domenica="si"> <nome> Ubiq </nome> <indirizzo tipo="ridotto"> <via> Corso 3 Novembre </via> <numero> 10 </numero> </indirizzo> <genere> Libreria </genere> <descrizione> …… </descrizione> </negozio> </negozi>

  24. <?xml version="1.0" standalone="no" ?> <negozi> <negozio domenica="si"> <nome> Ubiq </nome> <indirizzo tipo="ridotto"> <via> Corso 3 Novembre </via> <numero> 10 </numero> </indirizzo> <apertura domenica=“si”>8.00-12.00/15.00-19.00</apertura> <genere> Libreria </genere> <descrizione> …… </descrizione> </negozio> </negozi> Un caso di informazione doppia: <parola cat=“num” val=“44”>quarantaquattro</parola><parola cat=“N”>gatti</parola> Esempio 4: info come testo o come attributo?

  25. La DTD • L'XML non è limitato a un insieme fisso di tipi di elementi, ma permette di definire e utilizzare elementi e attributi personalizzati; • per far questo viene fornita una sintassi con cui è possibile specificare gli elementi e gli attributi che possono essere utilizzati all'interno dei documenti. • In altre parole è possibile creare un modello, chiamato Document Type Definition (DTD), che descrive la struttura e il contenuto di una classe di documenti.

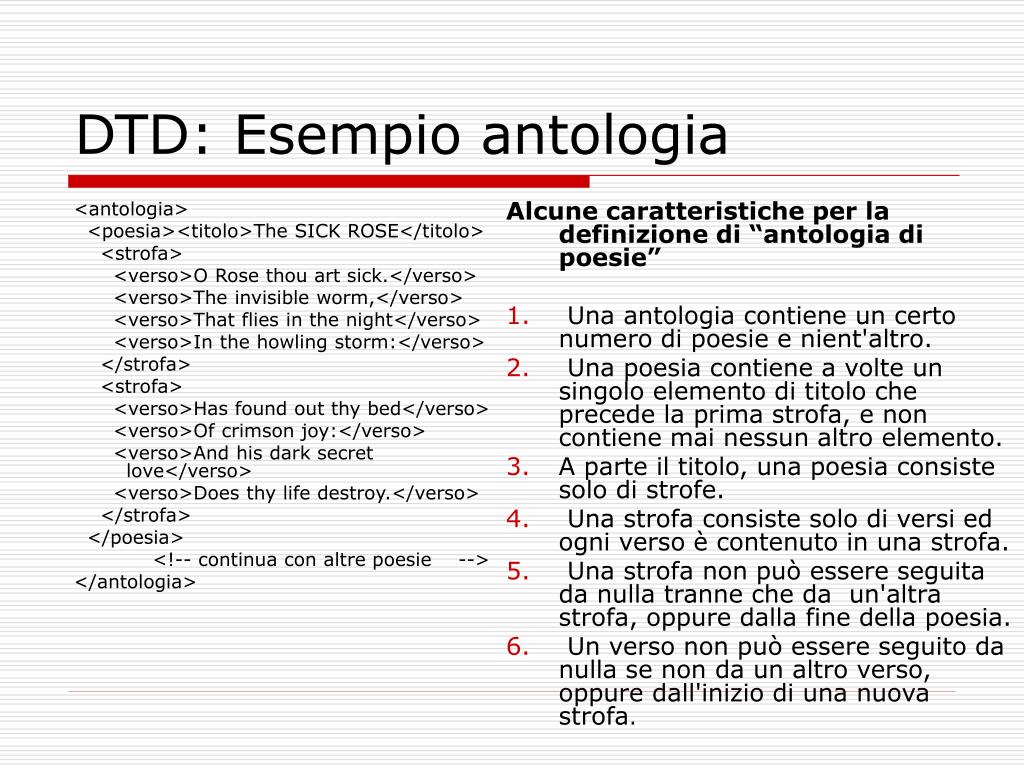

  26. <antologia> <poesia><titolo>The SICK ROSE</titolo> <strofa> <verso>O Rose thou art sick.</verso> <verso>The invisible worm,</verso> <verso>That flies in the night</verso> <verso>In the howling storm:</verso> </strofa> <strofa> <verso>Has found out thy bed</verso> <verso>Of crimson joy:</verso> <verso>And his dark secret love</verso> <verso>Does thy life destroy.</verso> </strofa> </poesia> <!-- continua con altre poesie --> </antologia> Alcune caratteristiche per la definizione di “antologia di poesie” Una antologia contiene un certo numero di poesie e nient'altro. Una poesia contiene a volte un singolo elemento di titolo che precede la prima strofa, e non contiene mai nessun altro elemento. A parte il titolo, una poesia consiste solo di strofe. Una strofa consiste solo di versi ed ogni verso è contenuto in una strofa. Una strofa non può essere seguita da nulla tranne che da un'altra strofa, oppure dalla fine della poesia. Un verso non può essere seguito da nulla se non da un altro verso, oppure dall'inizio di una nuova strofa. DTD: Esempio antologia

  27. Esempio DTD: Antologia <!ELEMENT antologia (poesia+)> <!ELEMENT poesia (titolo?, strofa+)> <!ELEMENT titolo (#CDATA) > <!ELEMENT strofa (verso+) > <!ELEMENT verso (#CDATA) >

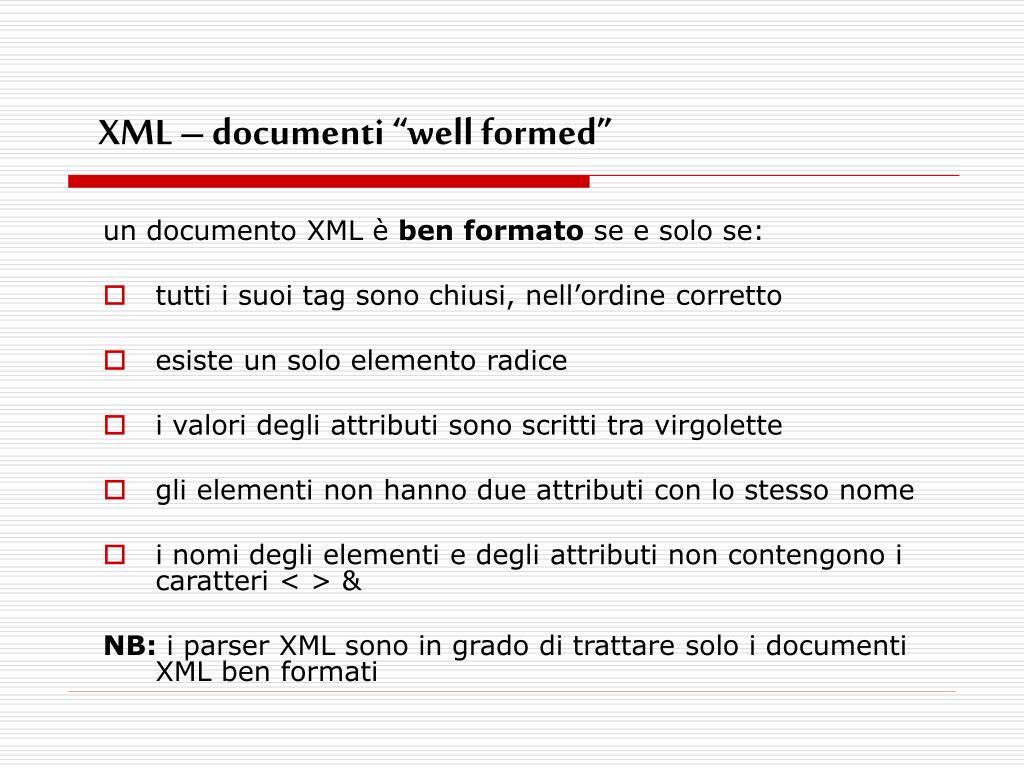

  28. XML – documenti “well formed” un documento XML è ben formato se e solo se: • tutti i suoi tag sono chiusi, nell’ordine corretto • esiste un solo elemento radice • i valori degli attributi sono scritti tra virgolette • gli elementi non hanno due attributi con lo stesso nome • i nomi degli elementi e degli attributi non contengono i caratteri < > & NB: i parser XML sono in grado di trattare solo i documenti XML ben formati

  29. la DTD • L'XML ha una propria DTD (attualmente descritto nella specifica REC-xml-19980210) in cui vengono elencate le regole della specifica stessa del linguaggio. • Con l'XML è anche introdotta una classe di documenti che fa riferimento alla sola DTD dell'XML; la creazione di una DTD personale non è quindi indispensabile.

  30. DTD type valid I documenti con le specifiche della DTD XML possono essere trovati agli indirizzi: http://www.w3c.org/XML/ La seguente URL contiene un controllore di validità http://www.stg.brown.edu/service/xmlvalid/ Se un documento è conforme alle specifiche di una DTD personale, allora si dice che è TYPE VALID ("valido").

  31. Esempio di una DTD • Per esempio, dato la seguente DTD personale: <!DOCTYPE persona [ <!ELEMENT persona (nome,cognome)> <!ELEMENT nome (#PCDATA)> <!ELEMENT cognome (#PCDATA)> ]>

  32. Documento type valid il seguente documento risulta TYPE VALID: <persona> <nome> Luigi </nome> <cognome> Rossi </cognome> </persona>

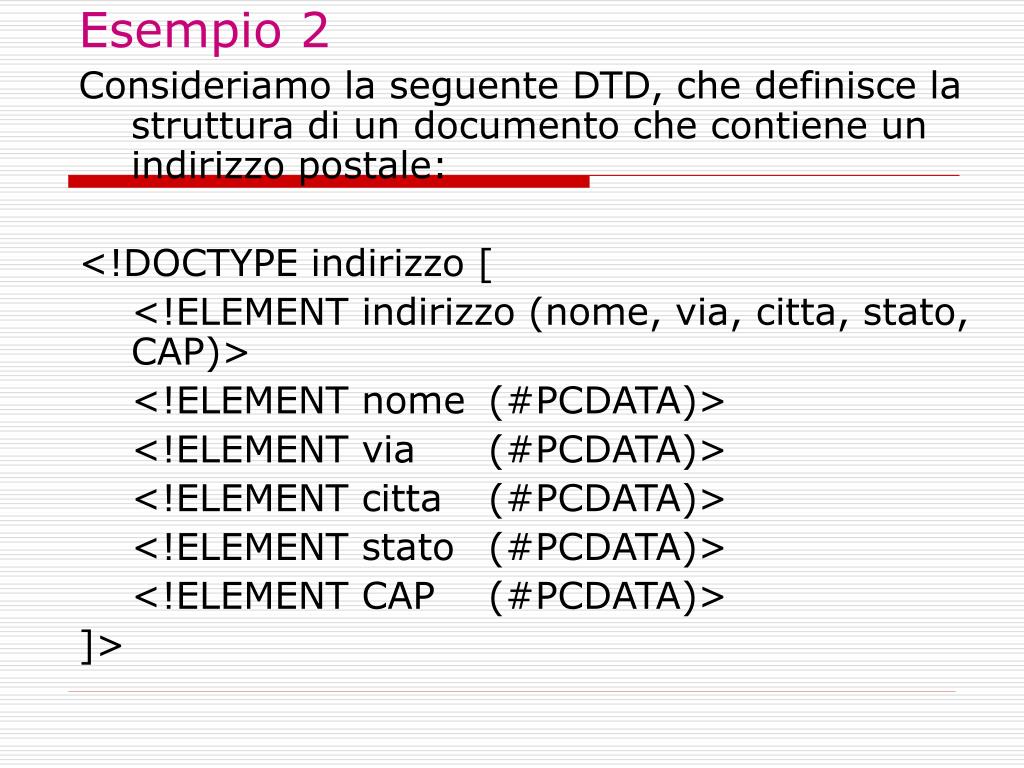

  33. Esempio 2 Consideriamo la seguente DTD, che definisce la struttura di un documento che contiene un indirizzo postale: <!DOCTYPE indirizzo [ <!ELEMENT indirizzo (nome, via, citta, stato, CAP)> <!ELEMENT nome (#PCDATA)> <!ELEMENT via (#PCDATA)> <!ELEMENT citta (#PCDATA)> <!ELEMENT stato (#PCDATA)> <!ELEMENT CAP (#PCDATA)> ]>

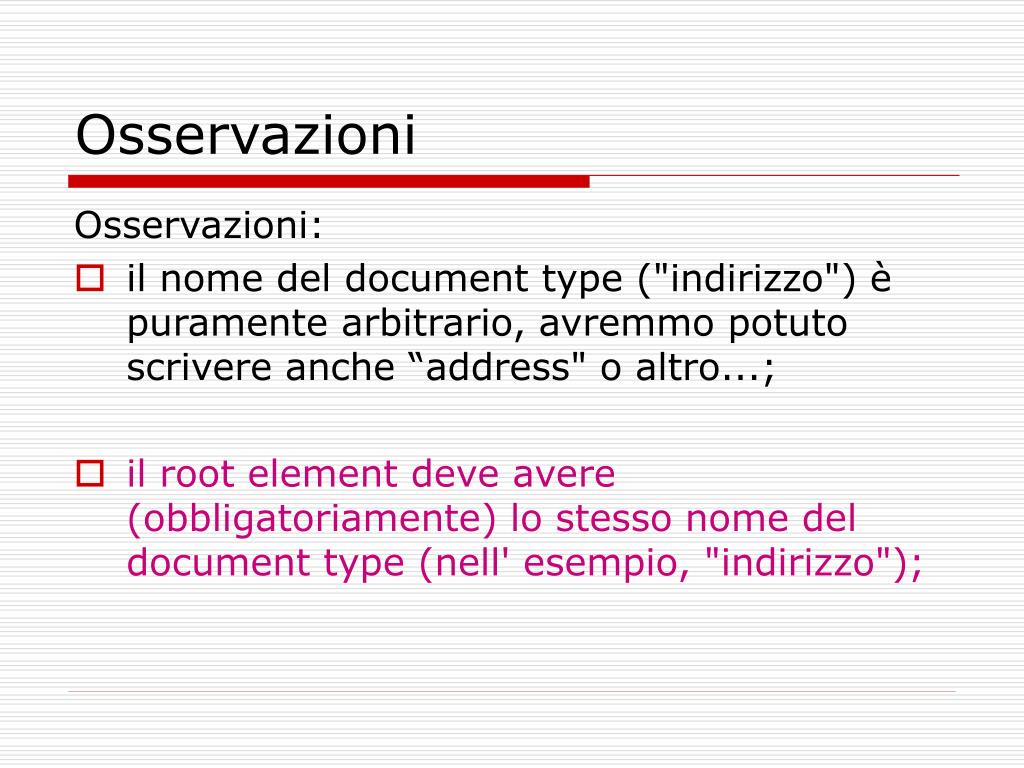

  34. Osservazioni Osservazioni: • il nome del document type ("indirizzo") è puramente arbitrario, avremmo potuto scrivere anche “address" o altro...; • il root element deve avere (obbligatoriamente) lo stesso nome del document type (nell' esempio, "indirizzo");

  35. Osservazioni Una volta definito la DTD, un documento TYPE VALID di tipo "indirizzo“ avrà la seguente forma: <indirizzo> <nome> Giuseppe </nome> <via> Garibaldi </via> <città> Pinerolo (TO) </città> <stato> Italia </stato> <CAP> 12345 </CAP> </indirizzo>

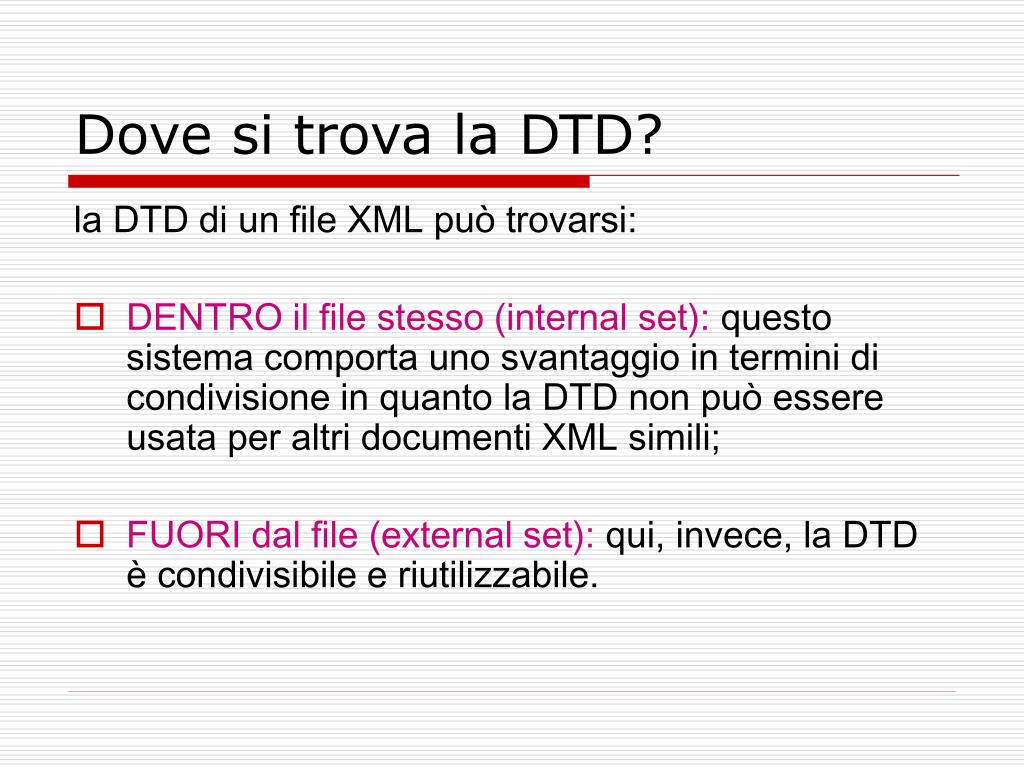

  36. Dove si trova la DTD? la DTD di un file XML può trovarsi: • DENTRO il file stesso (internal set): questo sistema comporta uno svantaggio in termini di condivisione in quanto la DTD non può essere usata per altri documenti XML simili; • FUORI dal file (external set): qui, invece, la DTD è condivisibile e riutilizzabile.

  37. External set • In caso di external set la DTD di riferimento viene caricata tramite il sistema operativo (SYSTEM) <!DOCTYPE label SYSTEM "/URL/della/risorsa">. • La URL della risorsa può: • essere un percorso sul file system locale. Esempio: <!DOCTYPE label SYSTEM "C:\mydocuments\xml\dtd\label.dtd"> • oppure essere un indirizzo esterno: <!DOCTYPE label SYSTEM "http://www.lt-2002.com/indirizzo.dtd"> • Chiaramente la seconda soluzione offre maggiore accessibilità.

  38. Tipi di content specification • Abbiamo già visto un esempio di "content specification" quando abbiamo elencato gli elementi di "indirizzo": "nome", "via", "citta", "stato", "CAP“: <!ELEMENT nome (#PCDATA)> • #PCDATA (“Parsed characted data”) indica un contenuto “misto” (testo e/o marcatori). Il processore XML analizzarà i marcatori, ma la DTD non ne specifica la struttura. • Una specifica #CDATA, al contrario, indica al processore XML che non deve analizzare il contenuto, ma è tuttavia formato da caratteri • Una specifica #NDATA indica invece che il contenuto di un tag potrebbe essere anche un file binario arbitrario (p.es. una immagine)

  39. Altri tipi di content specification

  40. Esempio

  41. Elementi alternativi • E` possibile specificare che un certo elemento può essere composto da uno di due elementi in alternativa: <!ELEMENT FIGURA (DIDASCALIA, (IMMAGINE|CODICE))> • Questo esempio definisce l' elemento "figura" (per esempio di un libro) dicendo che una figura ha SEMPRE una didascalia più un'immagine o un pezzo di codice a scelta.

  42. Il numero degli elementi • Per indicare opzionalità o ripetizioni si usano i modificatori già incontrati nelle espressioni regolari: ? • ? = l' elemento che precede sarà presente da 0 a 1 volta • * = l' elemento che precede sarà presente 0 o più volte • + = l' elemento che precede sarà presente 1 o più volte • Esempio: <!ELEMENT CAPITOLO (titolo, sottotitolo?, paragrafo+)> <!ELEMENT PARAGRAFO (#PCDATA | note)*> <!ELEMENT note (#PCDATA)> L' elemento “sottotitolo“, se c’è, è unico. L' elemento "paragrafo" deve essere presente per lo meno UNA volta. L' elemento "note" può essere ripetuto infinite volte oppure essere totalmente assente.

  43. <antologia> <poesia><titolo>The SICK ROSE</titolo> <strofa> <verso>O Rose thou art sick.</verso> <verso>The invisible worm,</verso> <verso>That flies in the night</verso> <verso>In the howling storm:</verso> </strofa> <strofa> <verso>Has found out thy bed</verso> <verso>Of crimson joy:</verso> <verso>And his dark secret love</verso> <verso>Does thy life destroy.</verso> </strofa> </poesia> <!-- continua con altre poesie --> </antologia> Alcune caratteristiche per la definizione di “antologia di poesie” Una antologia contiene un certo numero di poesie e nient'altro. Una poesia contiene a volte un singolo elemento di titolo che precede la prima strofa, e non contiene mai nessun altro elemento. A parte il titolo, una poesia consiste solo di strofe. Una strofa consiste solo di versi ed ogni verso è contenuto in una strofa. Una strofa non può essere seguita da nulla tranne che da un'altra strofa, oppure dalla fine della poesia. Un verso non può essere seguito da nulla se non da un altro verso, oppure dall'inizio di una nuova strofa. DTD: Esempio antologia

  44. Esempio Antologia <!ELEMENT antologia (poesia+)> <!ELEMENT poesia (titolo?, strofa+)> <!ELEMENT titolo (#CDATA) > <!ELEMENT strofa (verso+) > <!ELEMENT verso (#CDATA) >

  45. Con questi elementi possiamo dichiarare una poesia come composta da una o più strofe, versi liberi o quartine, definite ad esempio come: • <!ELEMENT quartina (verso-1, verso-2, verso-3, verso-4)> • <!ELEMENT poesia (titolo?, (strofa+ | quartina+ | verso+))> • Notare la differenza tra: • <!ELEMENT poesia (titolo?, (strofa+ | distico+ | verso+) ) > • <!ELEMENT poesia (titolo?, (strofa | distico | verso)+ ) > • Altro esempio: ritornello • <!ELEMENT ritornello (verso+)> • <!ELEMENT poesia (titolo?, ( verso+ | (ritornello?, (strofa, ritornello?)+ ))) >
