Presentation Transcript
ip v6

IP V6

林錦財 講解

slide2
第六版網際網路協定的新特點
  • 增加位址空間,由32位元變成128位元
  • 階層性位址,以減小核心路由器的路徑表
  • 簡化標頭,使路由器及閘道器之處理與遶送變快
  • 改進安全與資料整合性,包括認證與加密
  • 自動組態措施,使主機不需人工即可自網路獲得IP位址
  • 更嚴謹的服務品質保證,藉由優先順序處置
  • 支援行動計算,藉由自動組態獲得IP位址
slide3
為何位址要改成128位元
  • 網際網路用戶增加
  • 行動用戶
  • 行動電話
  • 交通工具
    • 車輛、飛機
  • 消費性產品
slide4
較大的位址空間
  • 提供全域到達性與彈性
  • 位址聚合(address aggregation)
  • 多重位址(multihoming)
  • 自動配置(autoconfiguration)
  • 隨插即用
  • 不用NAT
  • 解決換位址問題
slide5

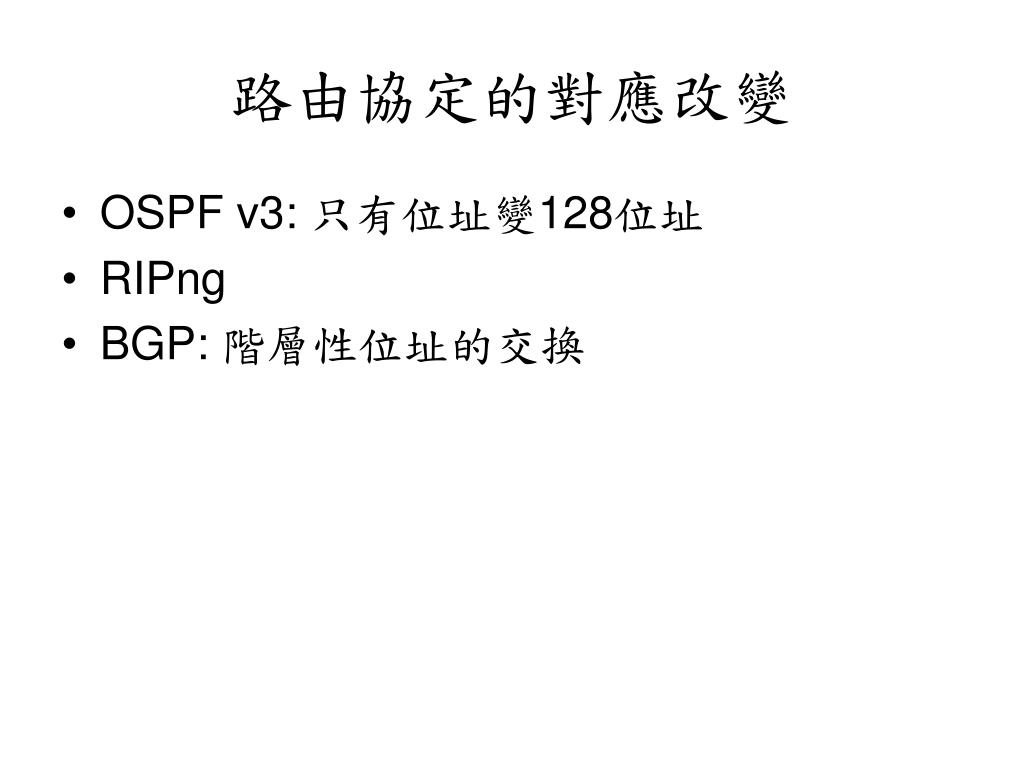

路由協定的對應改變
  • OSPF v3: 只有位址變128位址
  • RIPng
  • BGP: 階層性位址的交換
slide6

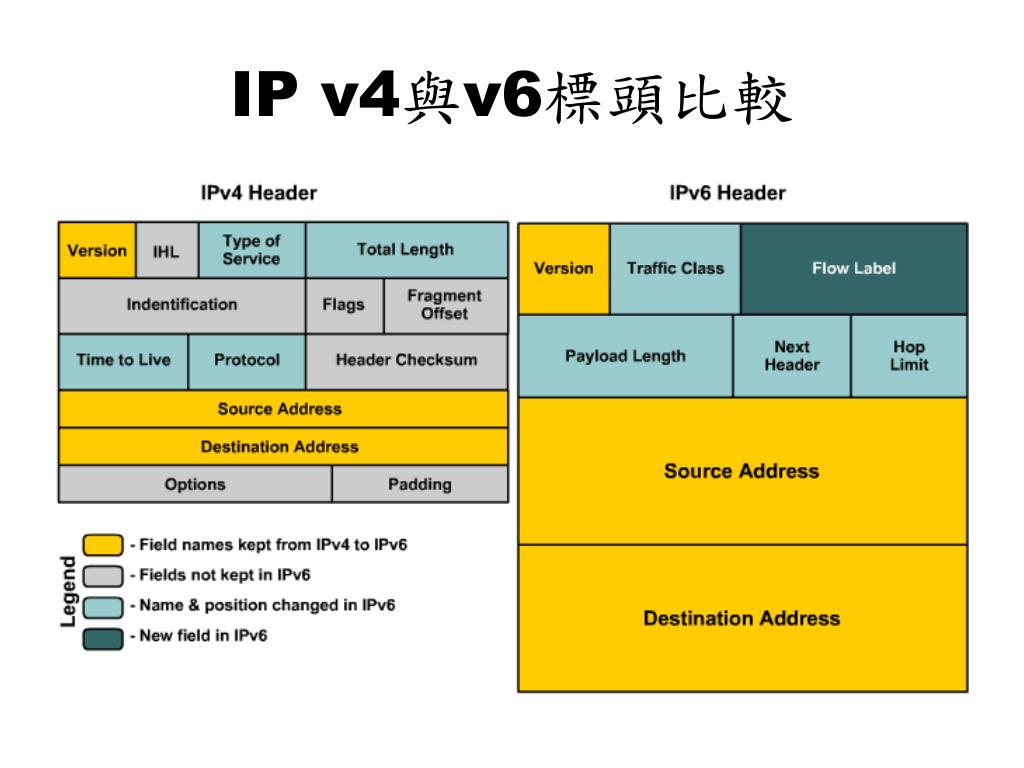

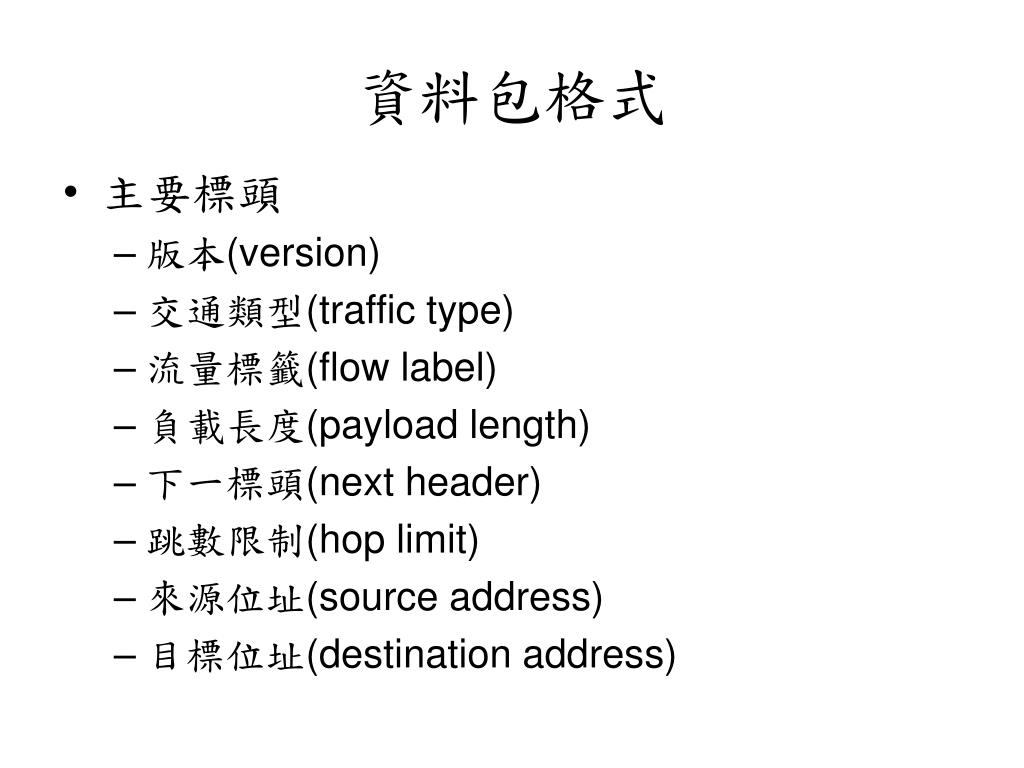

資料包格式
  • 主要標頭
    • 版本(version)
    • 交通類型(traffic type)
    • 流量標籤(flow label)
    • 負載長度(payload length)
    • 下一標頭(next header)
    • 跳數限制(hop limit)
    • 來源位址(source address)
    • 目標位址(destination address)
slide8

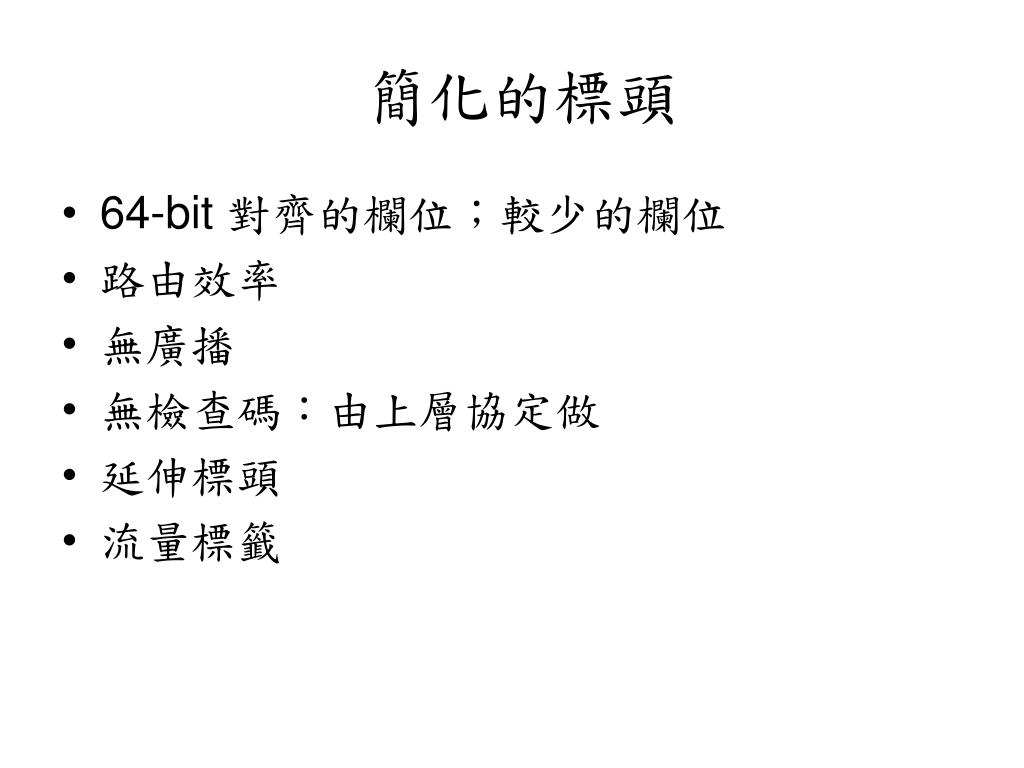

簡化的標頭
  • 64-bit 對齊的欄位;較少的欄位
  • 路由效率
  • 無廣播
  • 無檢查碼:由上層協定做
  • 延伸標頭
  • 流量標籤
slide10

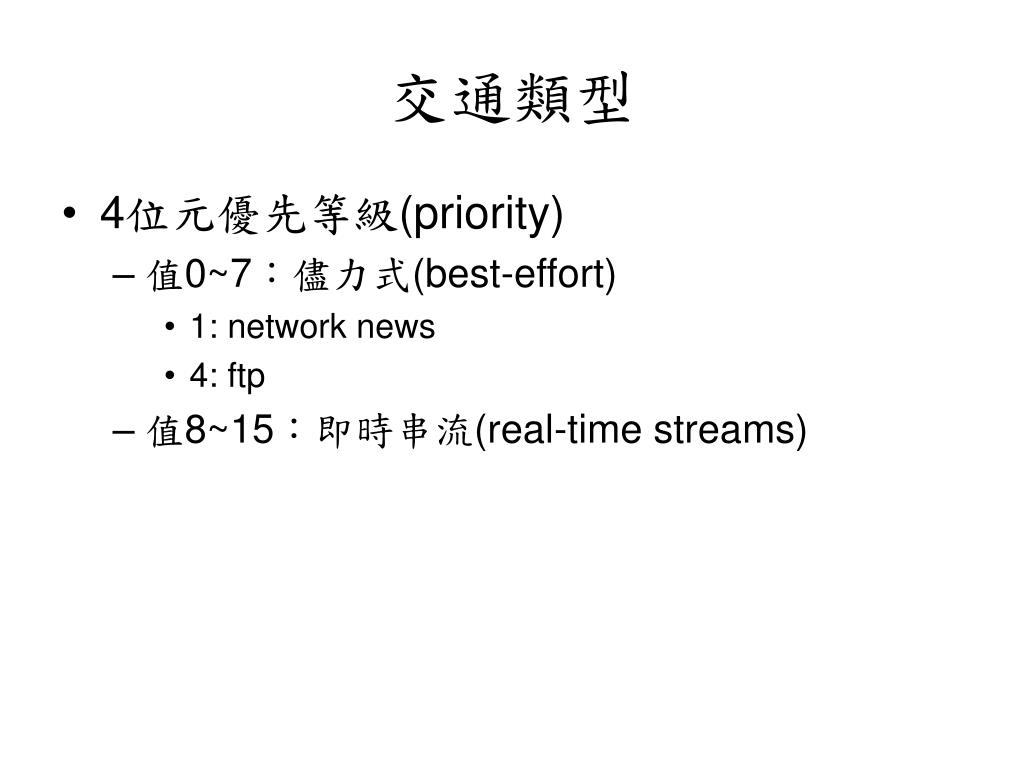

交通類型
  • 4位元優先等級(priority)
    • 值0~7:儘力式(best-effort)
      • 1: network news
      • 4: ftp
    • 值8~15:即時串流(real-time streams)
slide11
流量標籤
  • 對於best-effort,設0
  • 對於即時串流,使路由器識別屬同一通話(call)或議程(session)的個別封包
  • 結合來源與目標位址,得以保留路徑上的資源
slide12

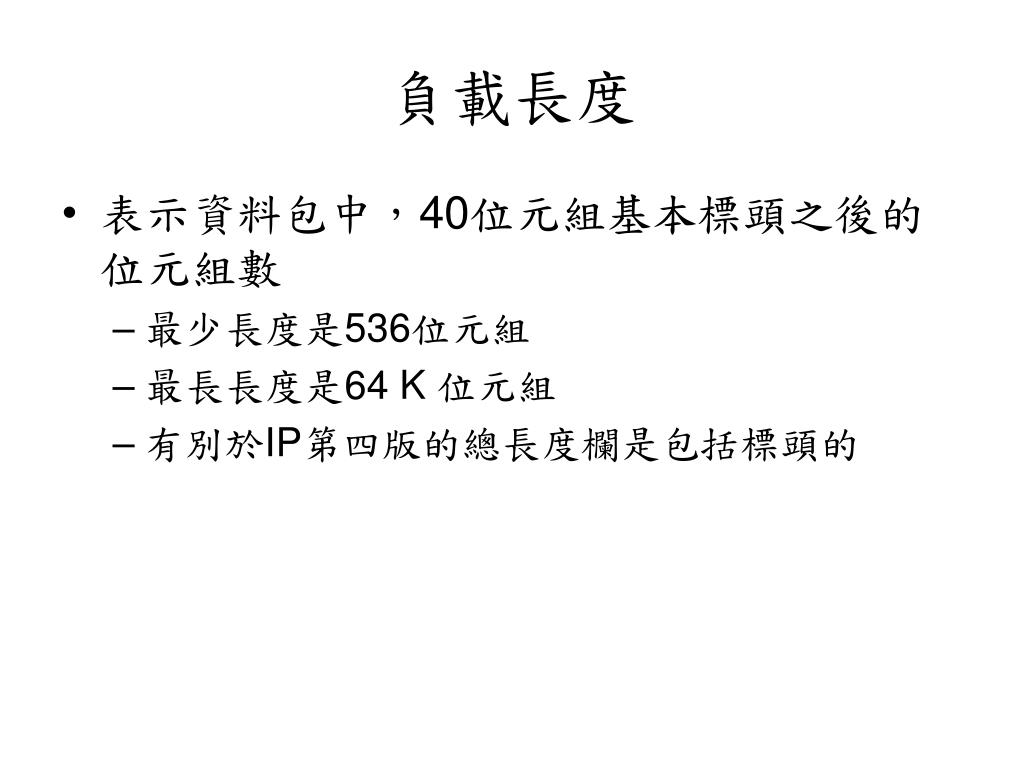

負載長度
  • 表示資料包中,40位元組基本標頭之後的位元組數
    • 最少長度是536位元組
    • 最長長度是64 K 位元組
    • 有別於IP第四版的總長度欄是包括標頭的
slide13

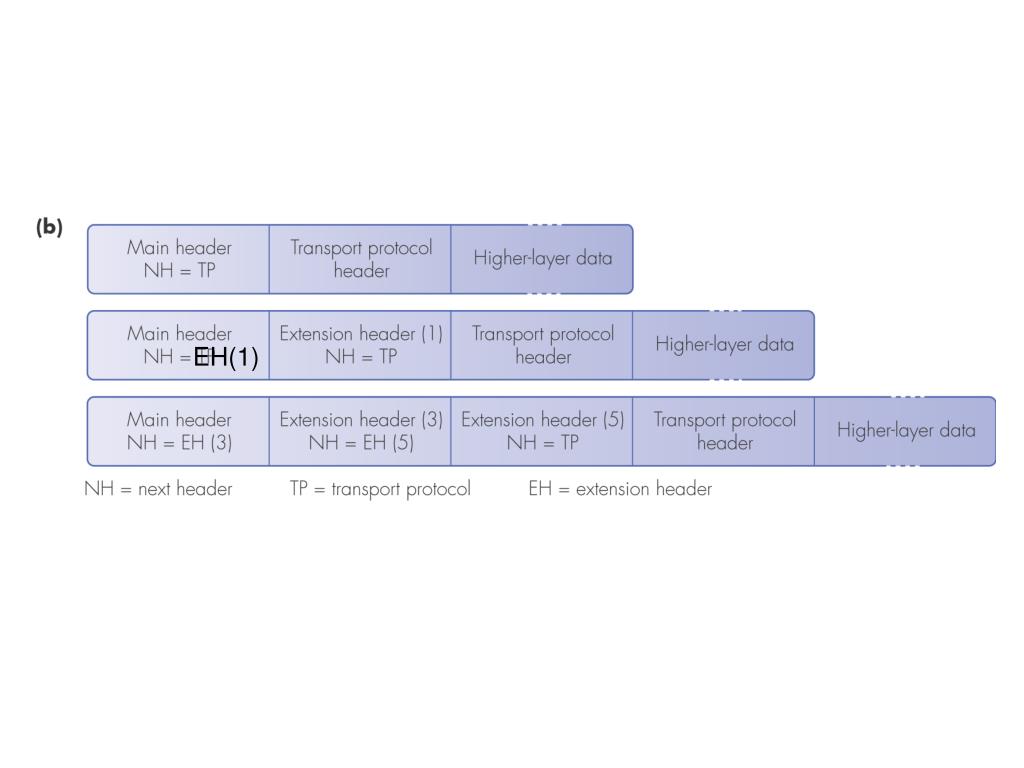

下一標頭
  • 基本資料包基本標頭後,接著是傳輸層標頭,若此,則下一標頭指示傳輸協定種類
  • 然而,必要時在主要標頭與傳輸層標頭之間,可以有延伸標頭(extension headers),若此,則下一標頭指示下一個延伸標頭之類型
    • 目前有六種的延伸標頭
    • 最後一個延伸標頭的下一標頭欄位則指示傳輸協定種類
slide15

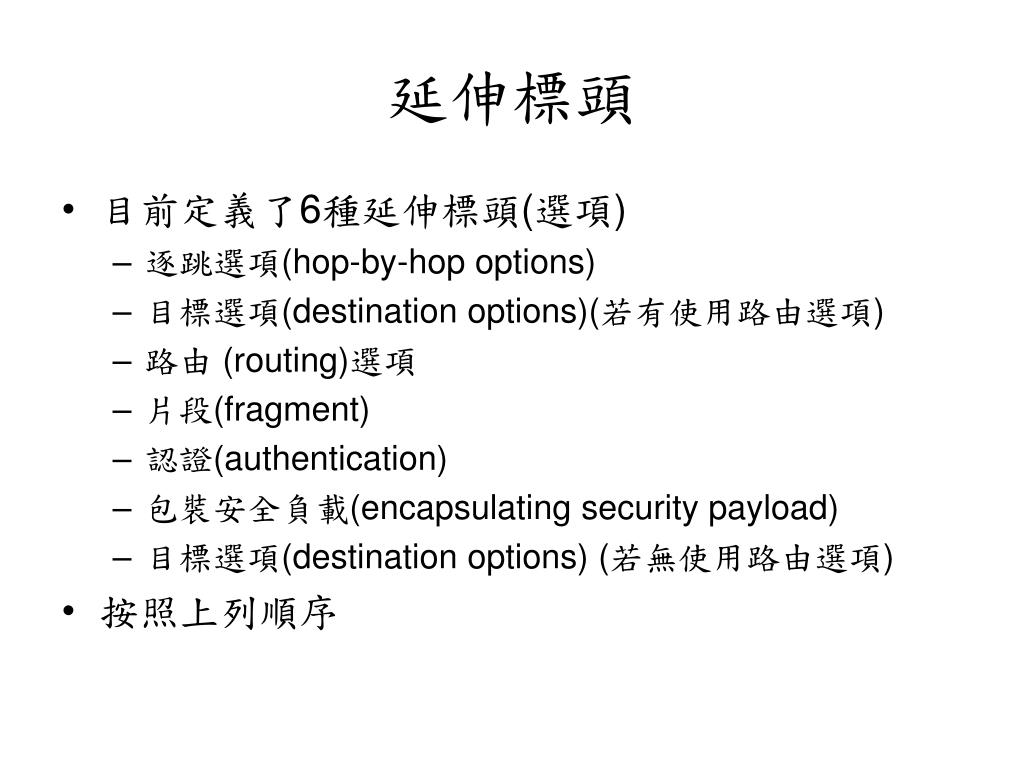

延伸標頭
  • 目前定義了6種延伸標頭(選項)
    • 逐跳選項(hop-by-hop options)
    • 目標選項(destination options)(若有使用路由選項)
    • 路由 (routing)選項
    • 片段(fragment)
    • 認證(authentication)
    • 包裝安全負載(encapsulating security payload)
    • 目標選項(destination options) (若無使用路由選項)
  • 按照上列順序
slide16
選項格式
  • 依照TLV格式
    • 種類(Type)
      • 前2個位元決定當其無法被識別時的相對應動作
      • 00: 忽略此選項,並繼續處理其他標頭選項
      • 01: 丟棄整個封包
      • 10: 丟棄封包,並回傳ICMP錯誤報告給來源
      • 11: 類似10,但只有當目的位址不是群播位址才回報
    • 長度(Length):該選項總長度-8
    • 值(Value)
slide17
逐跳選項
  • 此類標頭包含必須被路徑上每一部閘道器與路由器檢視的資訊,如RSVP、Multicast Listener Discovery v1的警示(alert) ,以及巨包。
  • 前一標頭 (即主要標頭)中的「下一標頭」欄值為0
  • 一個使用範例是載送超過64 K位元組的負載(所謂的巨包(jumbograms))於支援超大MTU的路徑上
  • 長度欄位的長度不包含延伸標頭的前8個位元組
slide18

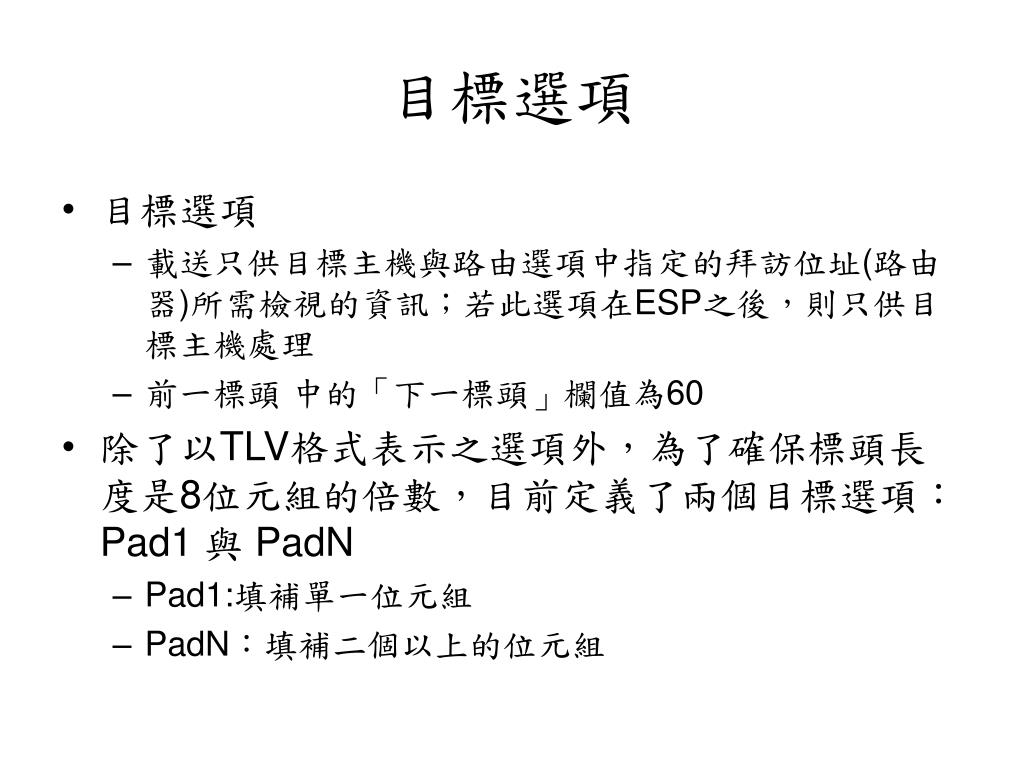

目標選項
  • 目標選項
    • 載送只供目標主機與路由選項中指定的拜訪位址(路由器)所需檢視的資訊;若此選項在ESP之後,則只供目標主機處理
    • 前一標頭 中的「下一標頭」欄值為60
  • 除了以TLV格式表示之選項外,為了確保標頭長度是8位元組的倍數,目前定義了兩個目標選項:Pad1 與 PadN
    • Pad1:填補單一位元組
    • PadN:填補二個以上的位元組
slide19

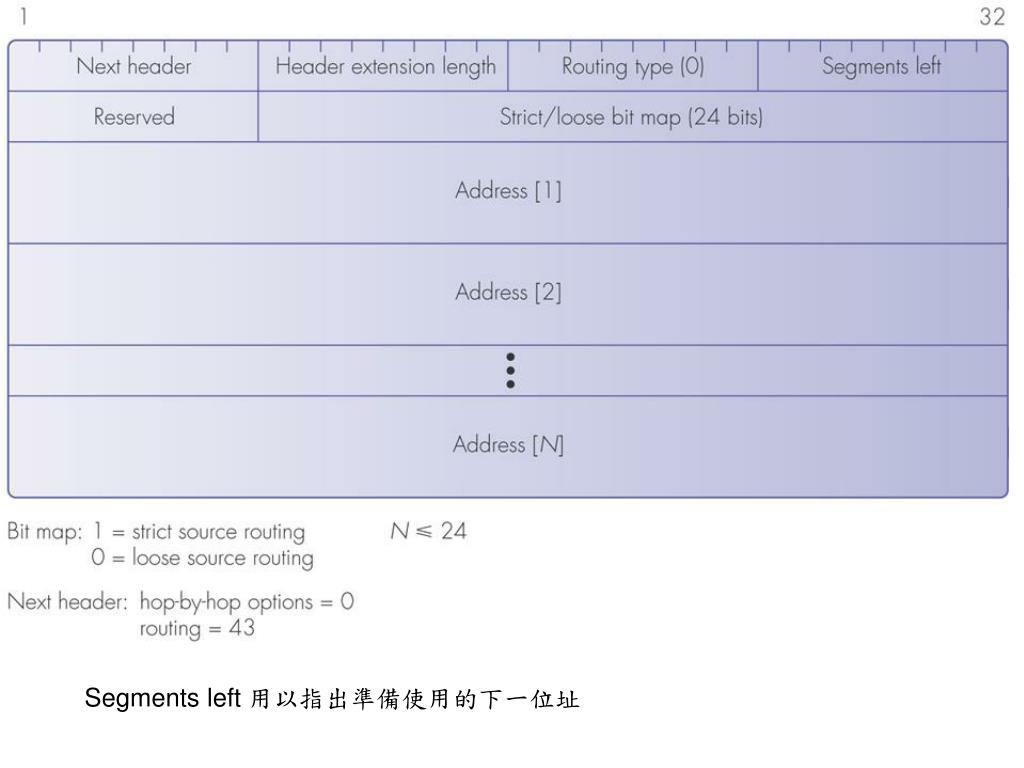

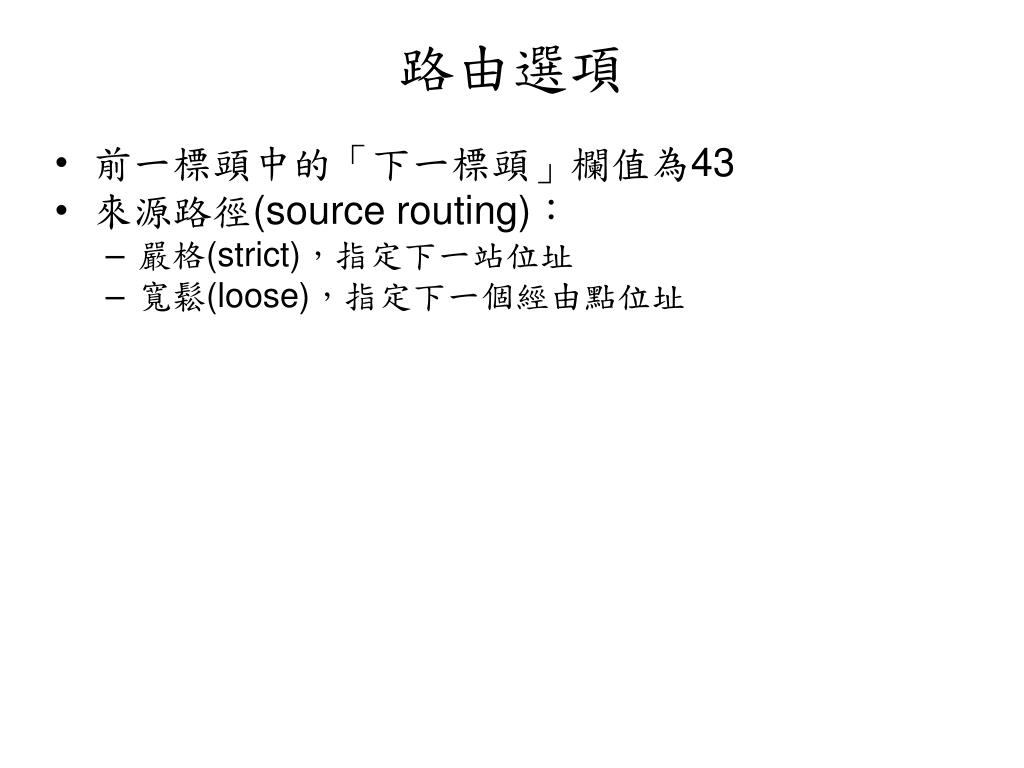

路由選項
  • 前一標頭中的「下一標頭」欄值為43
  • 來源路徑(source routing):
    • 嚴格(strict),指定下一站位址
    • 寬鬆(loose),指定下一個經由點位址
example 6 7
Example 6.7
  • 延伸標頭初始內容
    • Next header = TP
    • Header extension length = 2 x 4 = 8
    • Routing type = 0
    • Segments left = 0
    • Strict/loose bit map = 11110000 00000000 00000000
    • List of addresses = R1位址, R2位址, R3位址, B位址

嚴格路徑:A—R1—R2—R3—B

example 6 71

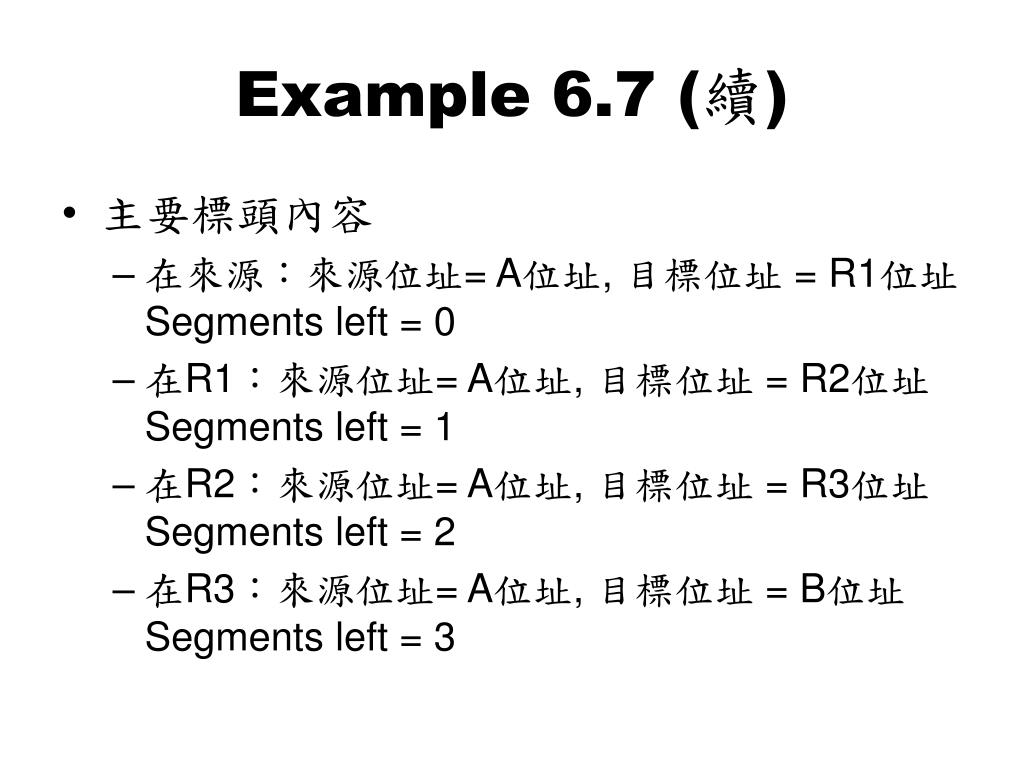

Example 6.7 (續)
  • 主要標頭內容
    • 在來源:來源位址= A位址, 目標位址 = R1位址 Segments left = 0
    • 在R1:來源位址= A位址, 目標位址 = R2位址 Segments left = 1
    • 在R2:來源位址= A位址, 目標位址 = R3位址 Segments left = 2
    • 在R3:來源位址= A位址, 目標位址 = B位址 Segments left = 3
slide23
片段選項
  • 前一標頭中的「下一標頭」欄值為44
  • 不同於IPv4
    • 分段只有在來源端做;路由器與閘道器不做分段動作
    • 無「不分段」(don’t fragment)位元
  • 使用最小MTU長度(576位元組─此值不含主要標頭的40位元組)或使用路徑MTU發掘(path MTU discovery)程序以決定MTU
  • 負載長度欄
    • 第一片段:整個訊息負載長度(包括選項)
    • 其他片段:該片段的負載長度(包括選項)
slide24

未分段

分成三段

slide25

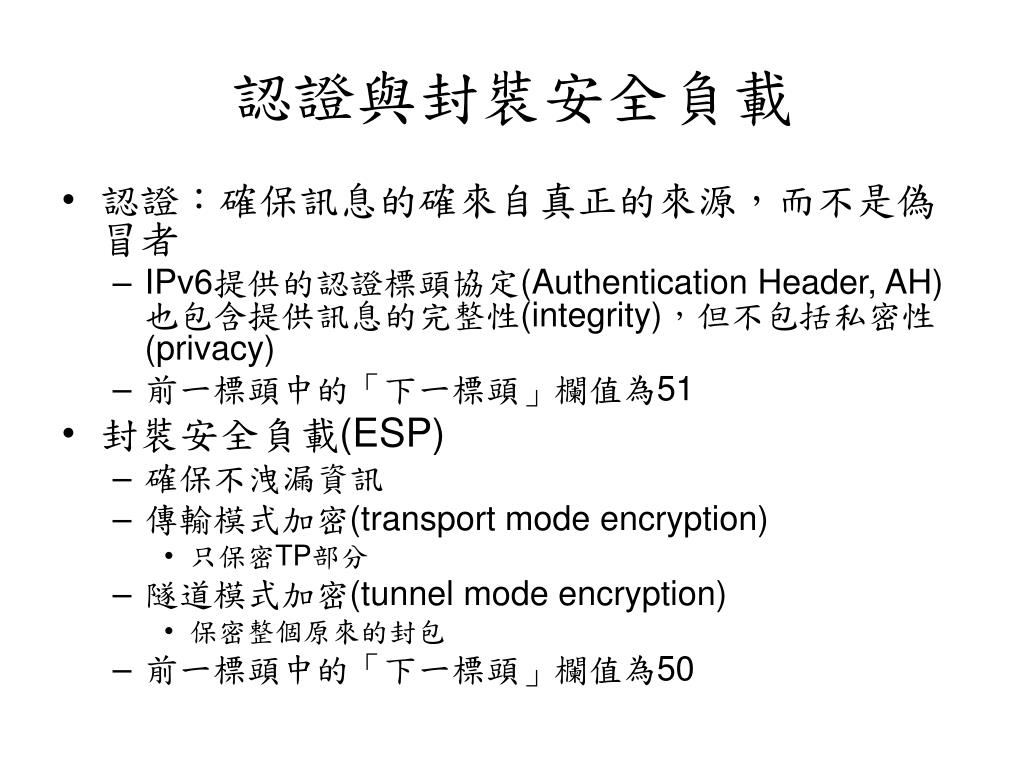

認證與封裝安全負載
  • 認證:確保訊息的確來自真正的來源,而不是偽冒者
    • IPv6提供的認證標頭協定(Authentication Header, AH)也包含提供訊息的完整性(integrity),但不包括私密性(privacy)
    • 前一標頭中的「下一標頭」欄值為51
  • 封裝安全負載(ESP)
    • 確保不洩漏資訊
    • 傳輸模式加密(transport mode encryption)
      • 只保密TP部分
    • 隧道模式加密(tunnel mode encryption)
      • 保密整個原來的封包
    • 前一標頭中的「下一標頭」欄值為50
slide26

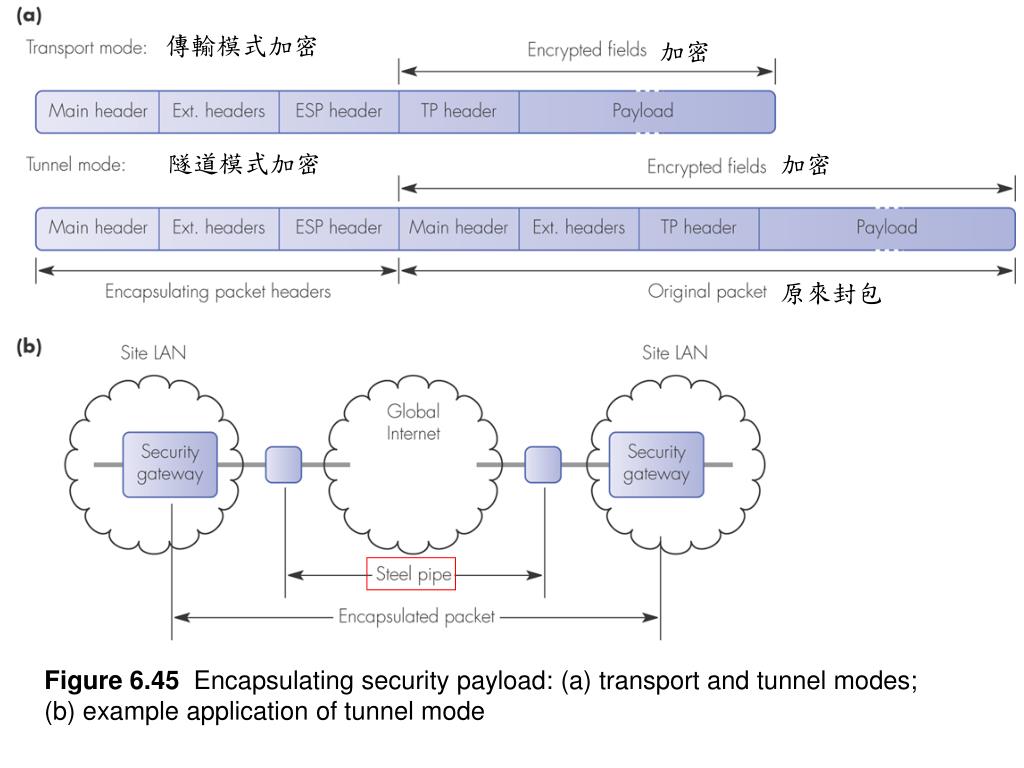

傳輸模式加密

加密

隧道模式加密

加密

原來封包

Figure 6.45Encapsulating security payload: (a) transport and tunnel modes; (b) example application of tunnel mode

slide27

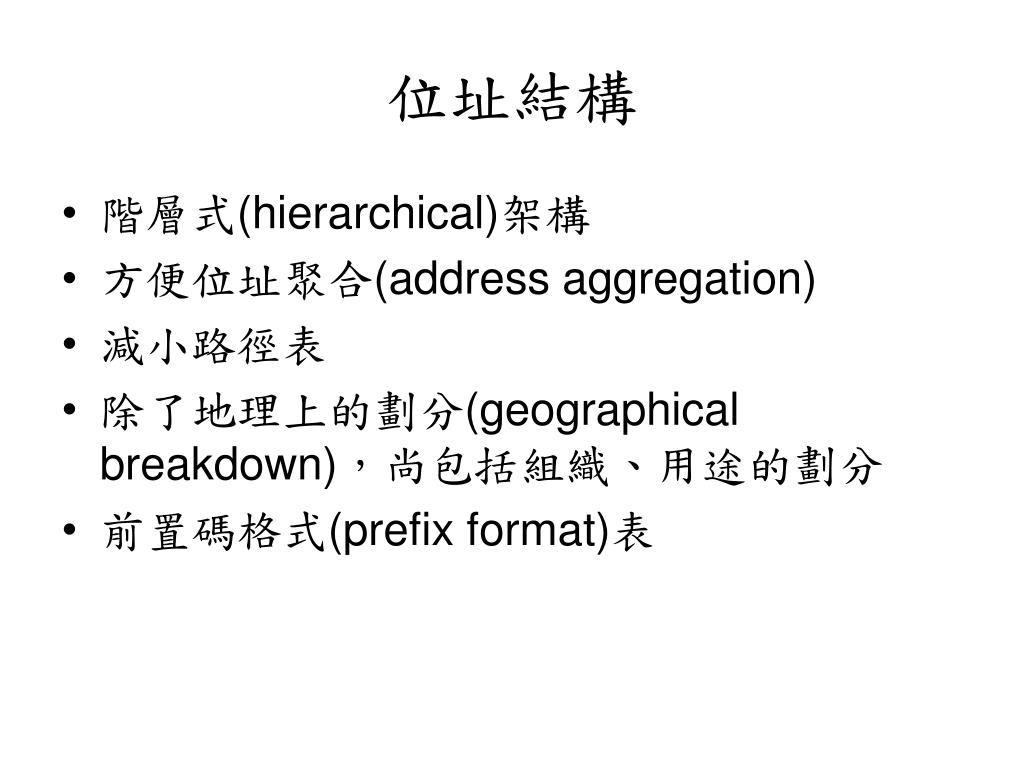

位址結構
  • 階層式(hierarchical)架構
  • 方便位址聚合(address aggregation)
  • 減小路徑表
  • 除了地理上的劃分(geographical breakdown),尚包括組織、用途的劃分
  • 前置碼格式(prefix format)表
slide29

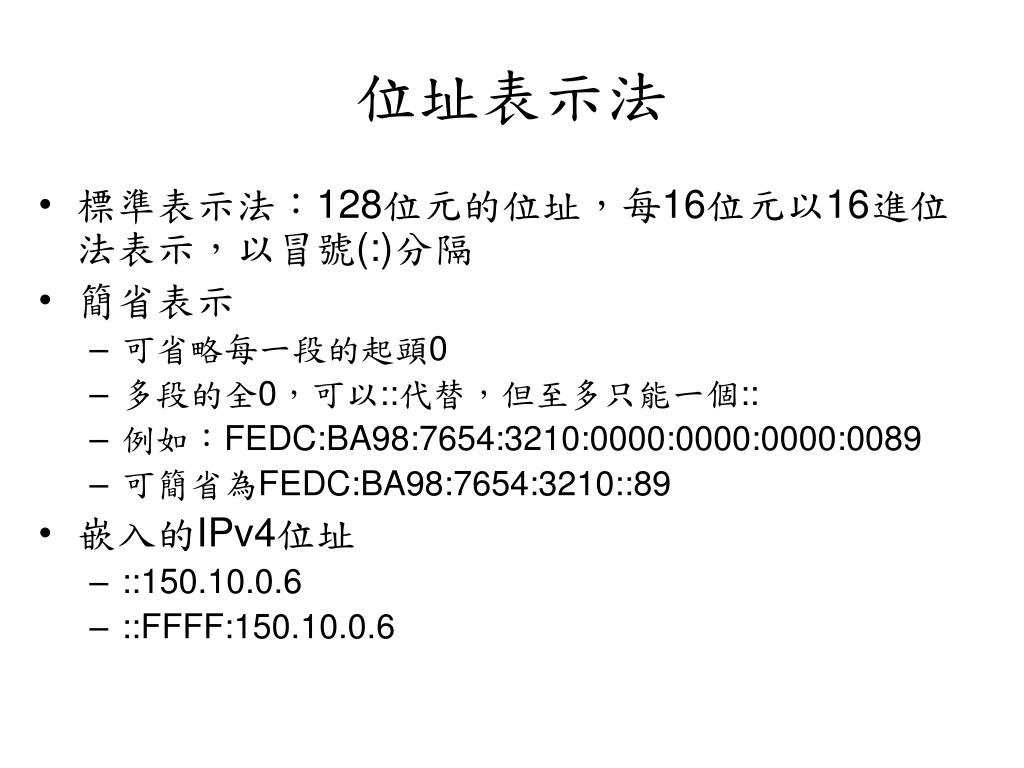

位址表示法
  • 標準表示法:128位元的位址,每16位元以16進位法表示,以冒號(:)分隔
  • 簡省表示
    • 可省略每一段的起頭0
    • 多段的全0,可以::代替,但至多只能一個::
    • 例如:FEDC:BA98:7654:3210:0000:0000:0000:0089
    • 可簡省為FEDC:BA98:7654:3210::89
  • 嵌入的IPv4位址
    • ::150.10.0.6
    • ::FFFF:150.10.0.6
slide30

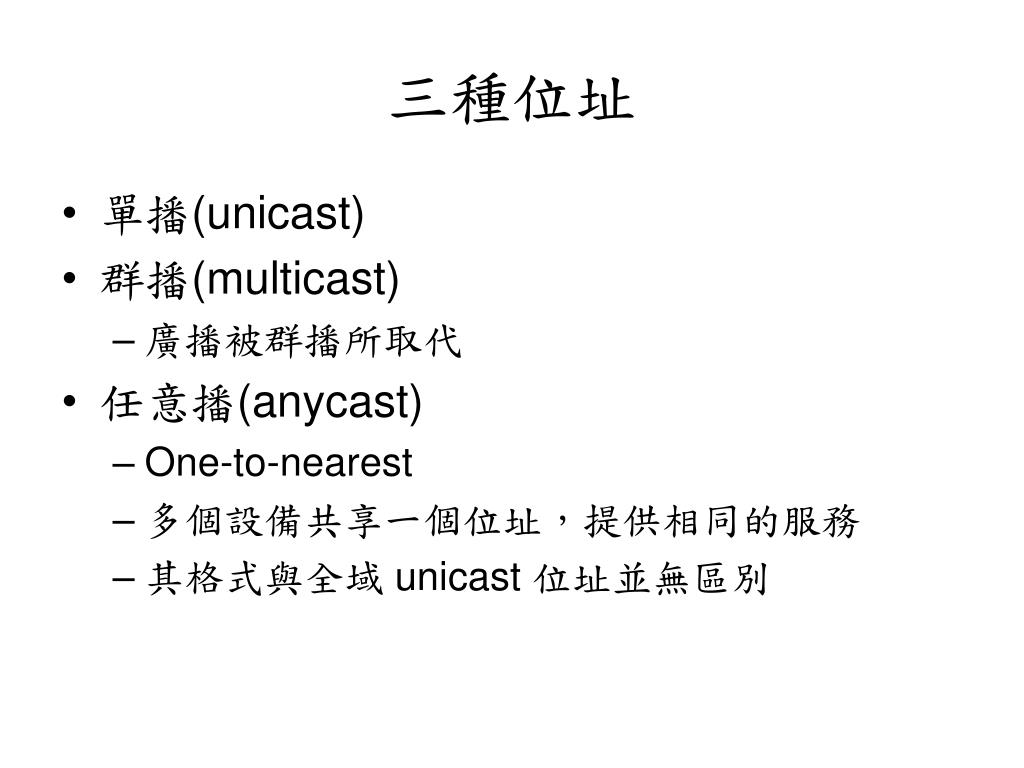

三種位址
  • 單播(unicast)
  • 群播(multicast)
    • 廣播被群播所取代
  • 任意播(anycast)
    • One-to-nearest
    • 多個設備共享一個位址,提供相同的服務
    • 其格式與全域 unicast 位址並無區別
slide31

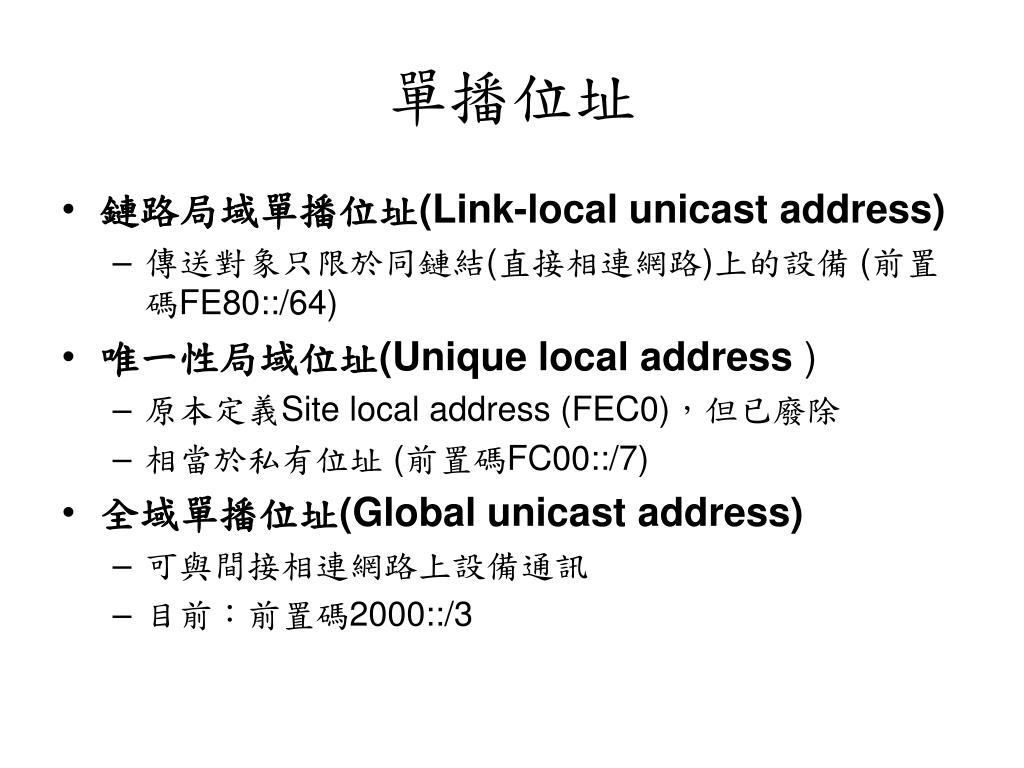

單播位址
  • 鏈路局域單播位址(Link-local unicast address)
    • 傳送對象只限於同鏈結(直接相連網路)上的設備 (前置碼FE80::/64)
  • 唯一性局域位址(Unique localaddress )
    • 原本定義Site local address (FEC0),但已廢除
    • 相當於私有位址 (前置碼FC00::/7)
  • 全域單播位址(Global unicast address)
    • 可與間接相連網路上設備通訊
    • 目前:前置碼2000::/3
global unicast address
全域單播位址(Global Unicast Address)

extended universal identifier (EUI)-64格式

slide33

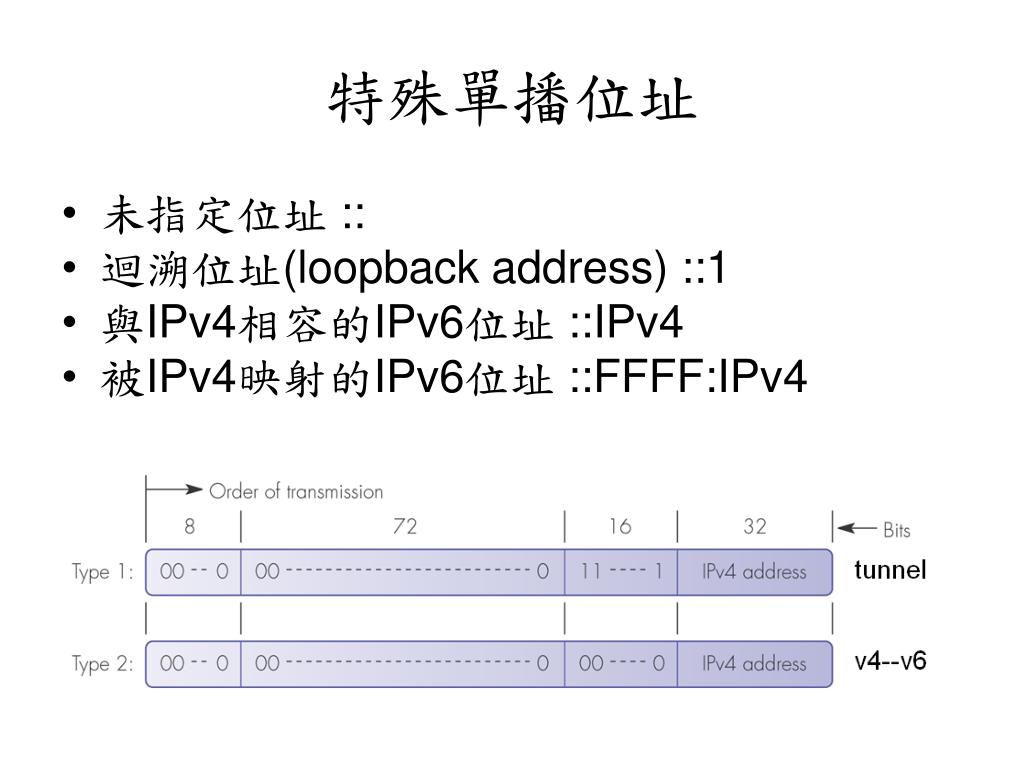

特殊單播位址
  • 未指定位址 ::
  • 迴溯位址(loopback address) ::1
  • 與IPv4相容的IPv6位址 ::IPv4
  • 被IPv4映射的IPv6位址 ::FFFF:IPv4
anycast

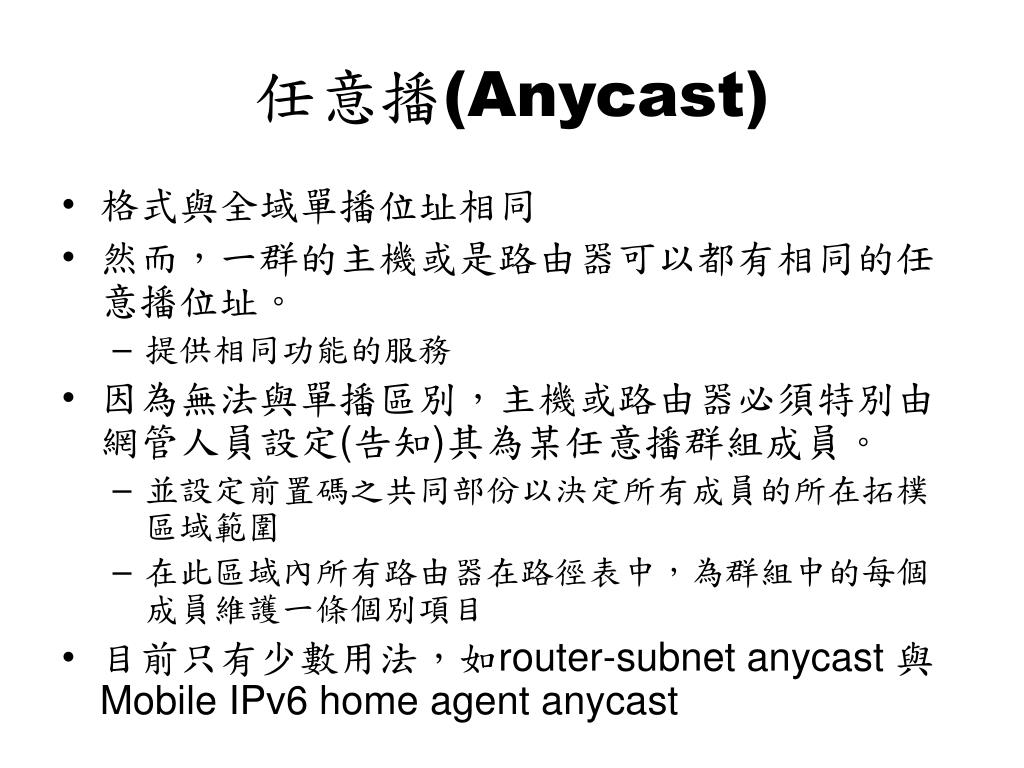

任意播(Anycast)
  • 格式與全域單播位址相同
  • 然而,一群的主機或是路由器可以都有相同的任意播位址。
    • 提供相同功能的服務
  • 因為無法與單播區別,主機或路由器必須特別由網管人員設定(告知)其為某任意播群組成員。
    • 並設定前置碼之共同部份以決定所有成員的所在拓樸區域範圍
    • 在此區域內所有路由器在路徑表中,為群組中的每個成員維護一條個別項目
  • 目前只有少數用法,如router-subnet anycast 與 Mobile IPv6 home agent anycast
slide35

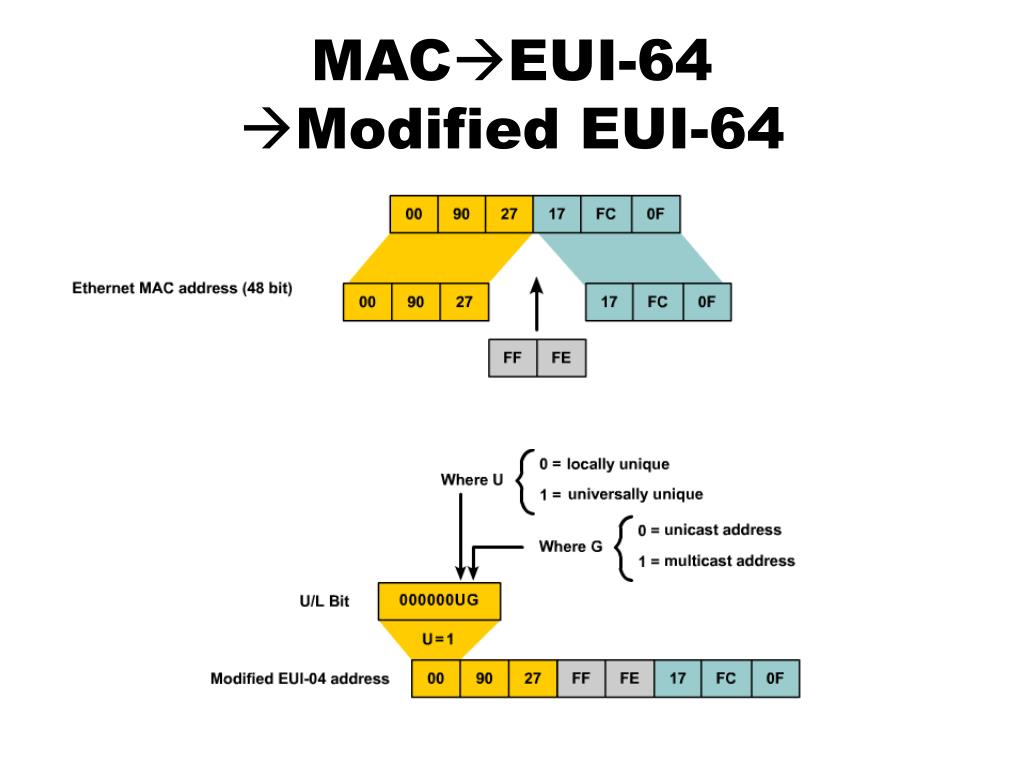

動態IPv6位址
  • 全域單播位址:子網導碼+介面ID
  • 基本上,介面ID是根據MAC 48-bit位址得來的EUI-64 位址
    • 例如轉換MAC位址00-0C-29-C2-52-FF 成 EUI-64 位址 00-0C-29-FF-FE-C2-52-FF
    • 若此ID用於局部單播位址,即為 000C:29FF:FEC2:52FF
    • 不過,若用於IPv6介面ID(RFC2373 and RFC3513),則須將第7 bit(稱為U/L位元)設為1 ,成為 020C:29FF:FEC2:52FF
slide37
鏈路局部位址
  • 只限於與同鏈路上的其他設備通訊
slide38

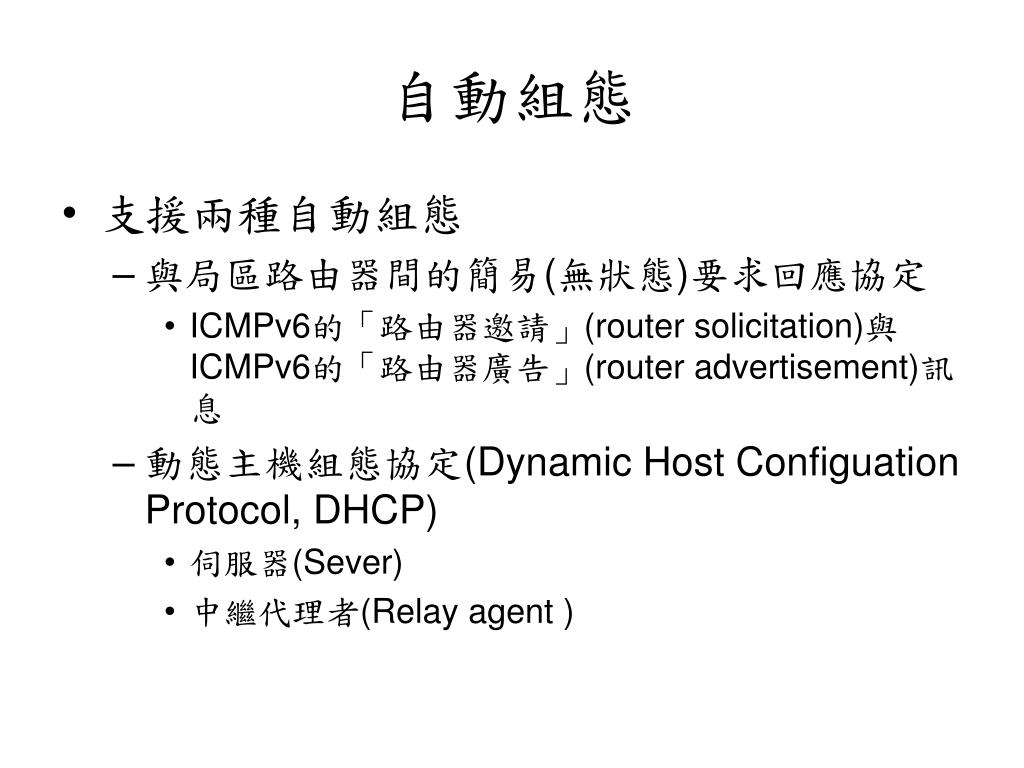

自動組態
  • 支援兩種自動組態
    • 與局區路由器間的簡易(無狀態)要求回應協定
      • ICMPv6的「路由器邀請」(router solicitation)與ICMPv6的「路由器廣告」(router advertisement)訊息
    • 動態主機組態協定(Dynamic Host Configuation Protocol, DHCP)
      • 伺服器(Sever)
      • 中繼代理者(Relay agent )
slide39
動態主機組態協定

Figure 6.22The DHCP protocol: (a) example network topology

slide40

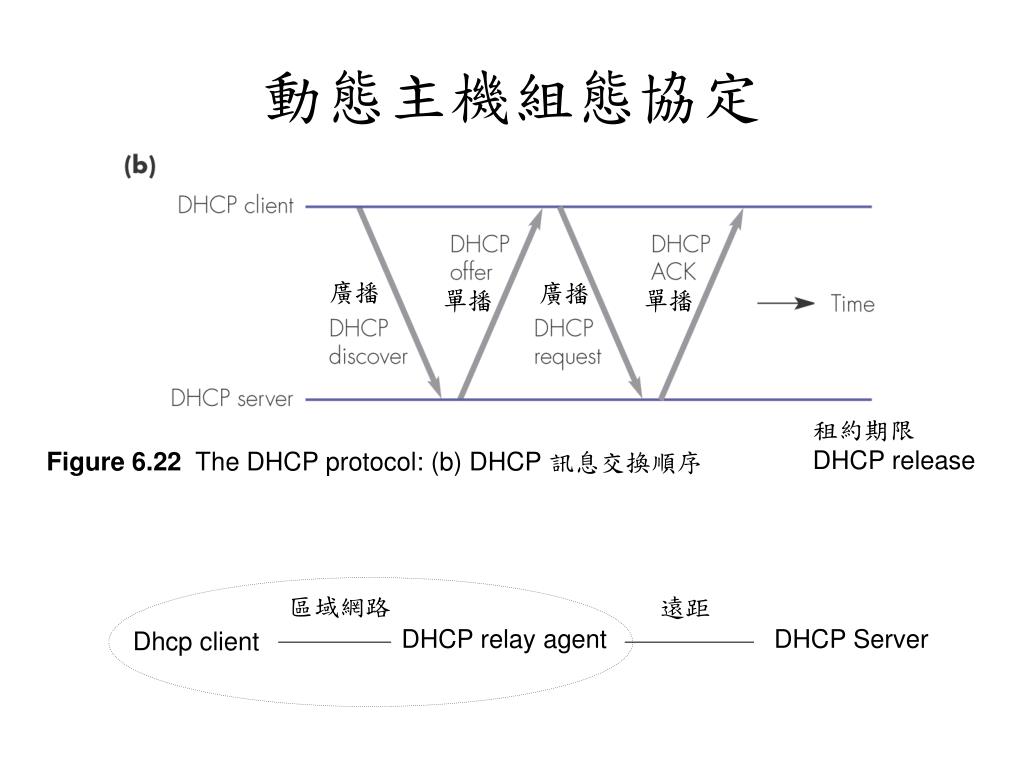

動態主機組態協定

廣播

廣播

單播

單播

租約期限

DHCP release

Figure 6.22The DHCP protocol: (b) DHCP 訊息交換順序

區域網路

遠距

DHCP relay agent

DHCP Server

Dhcp client

slide41

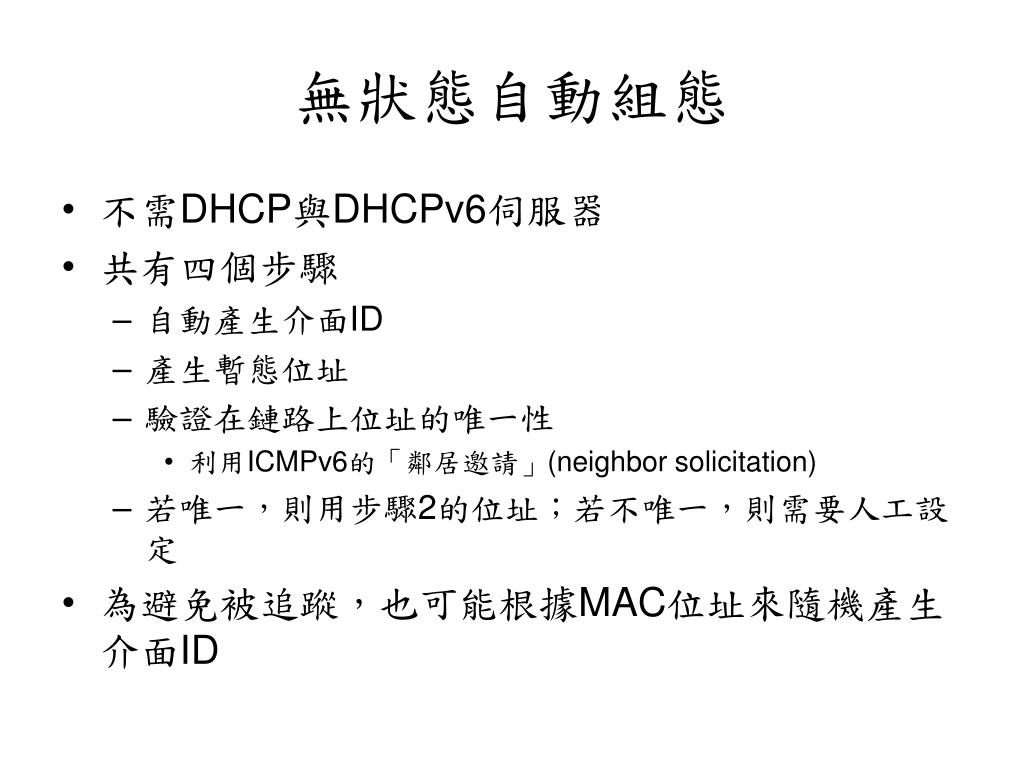

無狀態自動組態
  • 不需DHCP與DHCPv6伺服器
  • 共有四個步驟
    • 自動產生介面ID
    • 產生暫態位址
    • 驗證在鏈路上位址的唯一性
      • 利用ICMPv6的「鄰居邀請」(neighbor solicitation)
    • 若唯一,則用步驟2的位址;若不唯一,則需要人工設定
  • 為避免被追蹤,也可能根據MAC位址來隨機產生介面ID
slide43

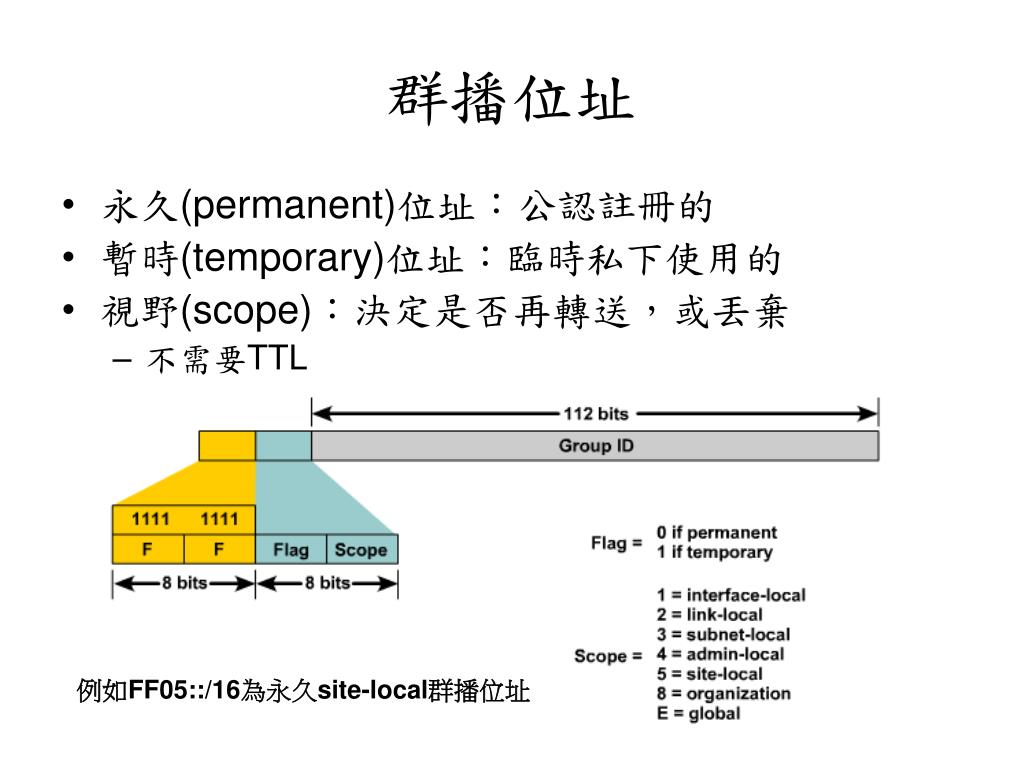

群播位址
  • 永久(permanent)位址:公認註冊的
  • 暫時(temporary)位址:臨時私下使用的
  • 視野(scope):決定是否再轉送,或丟棄
    • 不需要TTL

例如FF05::/16為永久site-local群播位址

slide44

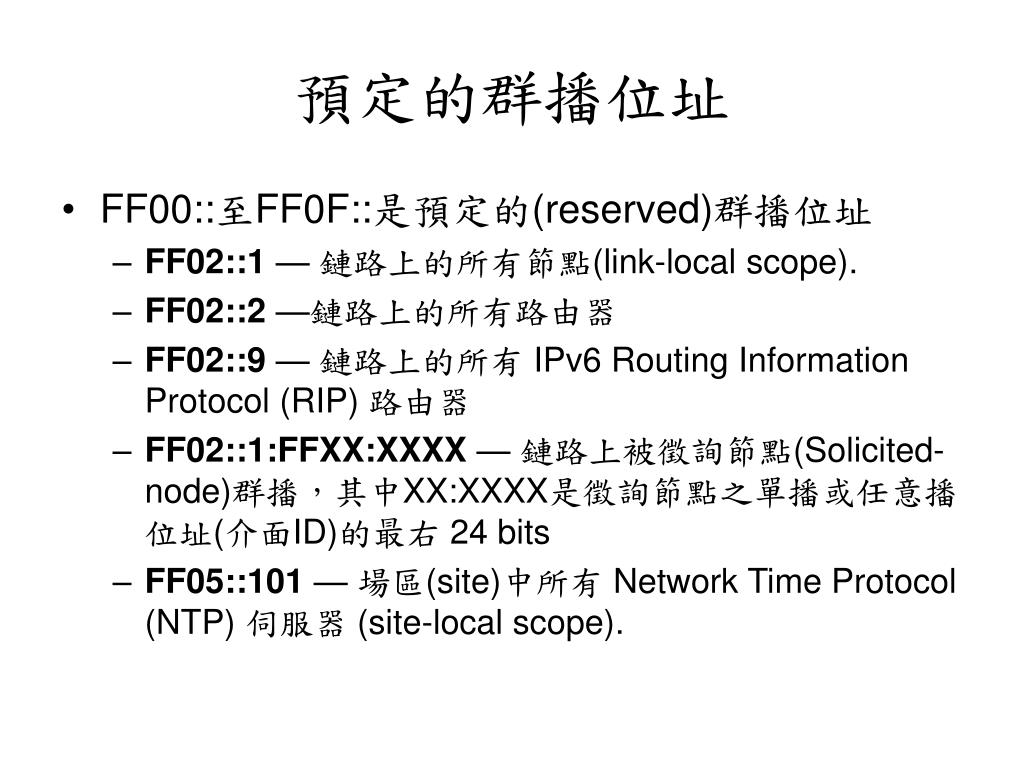

預定的群播位址
  • FF00::至FF0F::是預定的(reserved)群播位址
    • FF02::1 — 鏈路上的所有節點(link-local scope).
    • FF02::2 —鏈路上的所有路由器
    • FF02::9 — 鏈路上的所有 IPv6 Routing Information Protocol (RIP) 路由器
    • FF02::1:FFXX:XXXX — 鏈路上被徵詢節點(Solicited-node)群播,其中XX:XXXX是徵詢節點之單播或任意播位址(介面ID)的最右 24 bits
    • FF05::101 — 場區(site)中所有 Network Time Protocol (NTP) 伺服器 (site-local scope).
slide45

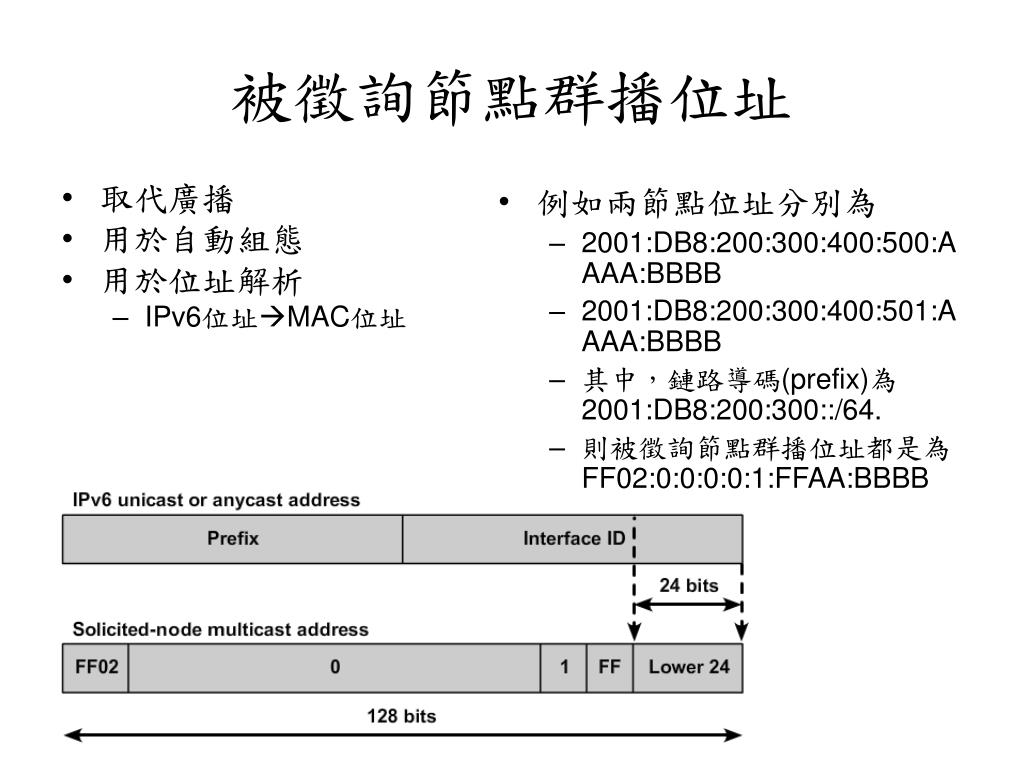

取代廣播

用於自動組態

用於位址解析

IPv6位址MAC位址

例如兩節點位址分別為

2001:DB8:200:300:400:500:AAAA:BBBB

2001:DB8:200:300:400:501:AAAA:BBBB

其中,鏈路導碼(prefix)為 2001:DB8:200:300::/64.

則被徵詢節點群播位址都是為FF02:0:0:0:0:1:FFAA:BBBB

被徵詢節點群播位址
ipv6 mac

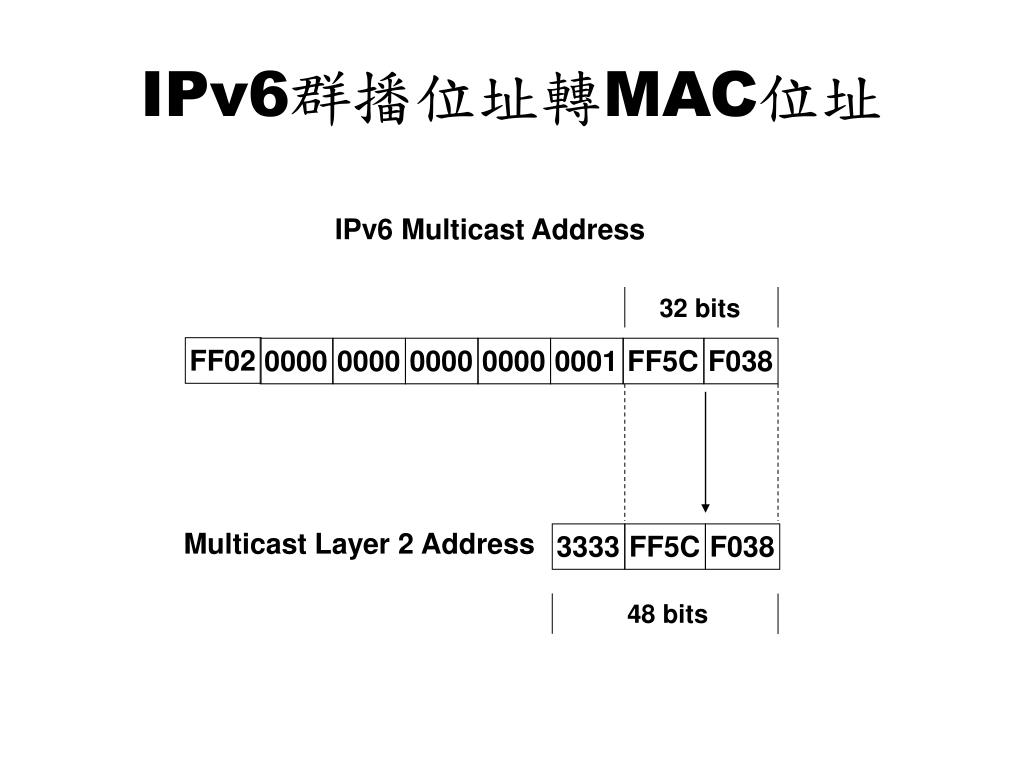

IPv6群播位址轉MAC位址

IPv6 Multicast Address

32 bits

FF02

0000

0000

0000

0000

0001

FF5C

F038

Multicast Layer 2 Address

3333

FF5C

F038

48 bits

ipv6 mobility

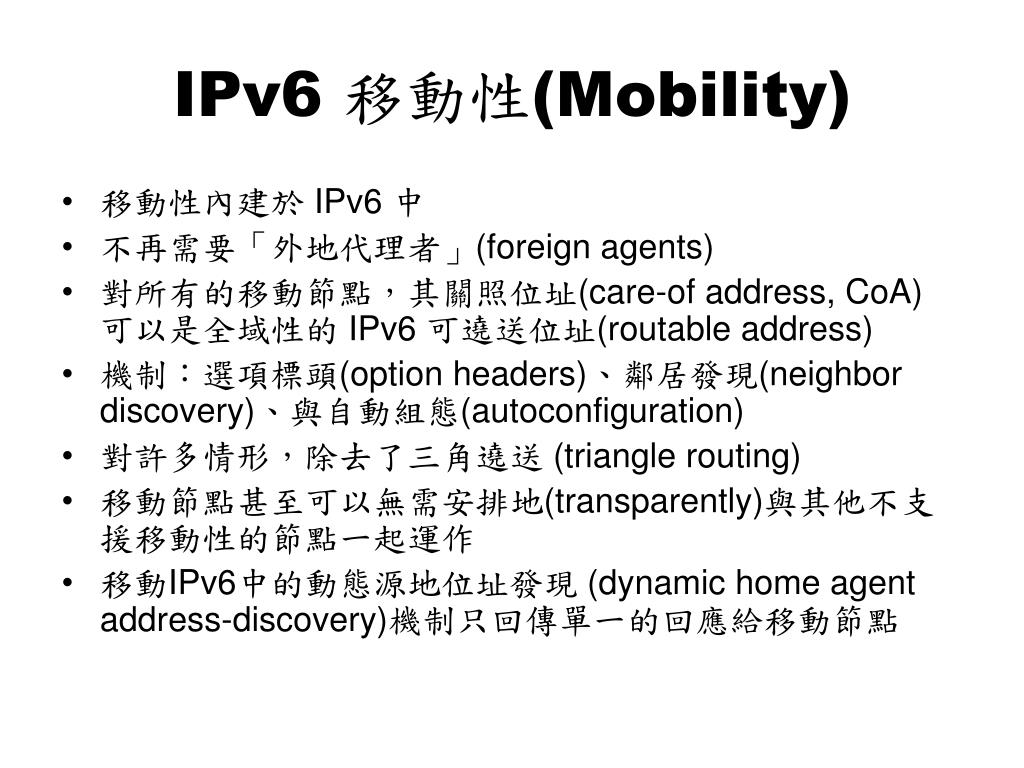

IPv6 移動性(Mobility)
  • 移動性內建於 IPv6 中
  • 不再需要「外地代理者」(foreign agents)
  • 對所有的移動節點,其關照位址(care-of address, CoA) 可以是全域性的 IPv6 可遶送位址(routable address)
  • 機制:選項標頭(option headers)、鄰居發現(neighbor discovery)、與自動組態(autoconfiguration)
  • 對許多情形,除去了三角遶送 (triangle routing)
  • 移動節點甚至可以無需安排地(transparently)與其他不支援移動性的節點一起運作
  • 移動IPv6中的動態源地位址發現 (dynamic home agent address-discovery)機制只回傳單一的回應給移動節點
ipv6 ipv4
IPv6/IPv4相互運作
  • 漸近地轉移至IPv6
  • 使用的技術
    • 雙重協定(dual protocols)
    • 雙重堆疊與隧道法
    • 轉換器(NAT-PT)
dual protocols

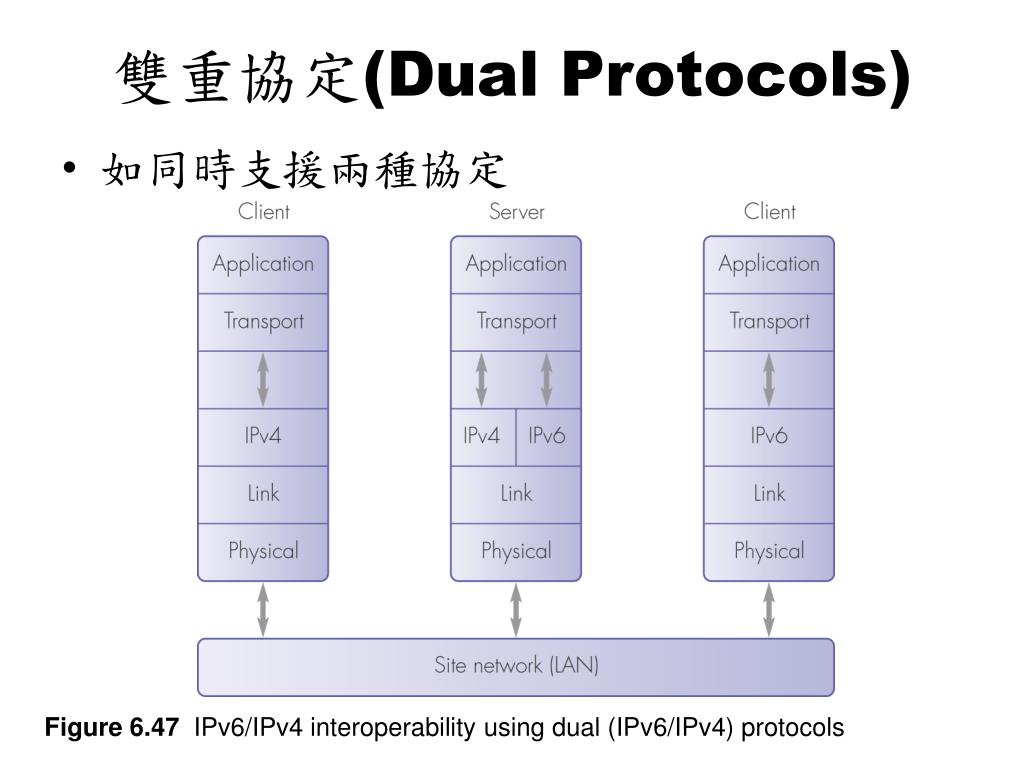

雙重協定(Dual Protocols)
  • 如同時支援兩種協定

Figure 6.47IPv6/IPv4 interoperability using dual (IPv6/IPv4) protocols

dual stack

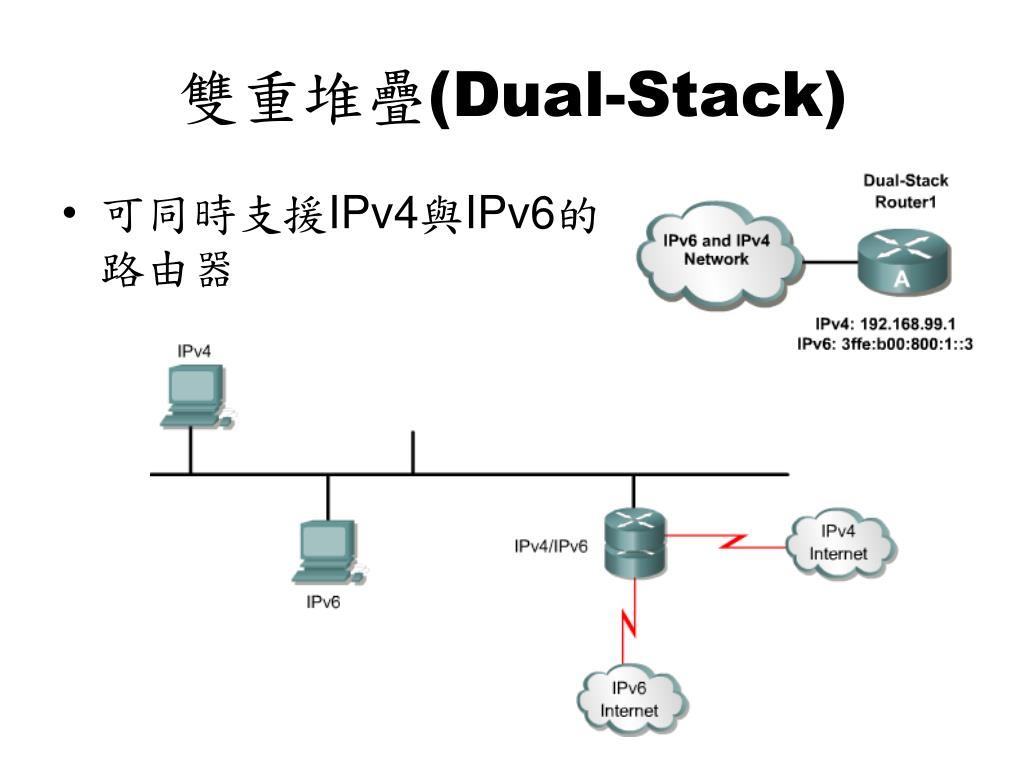

雙重堆疊(Dual-Stack)
  • 可同時支援IPv4與IPv6的路由器
tunneling
隧道法(Tunneling)
  • 在兩部閘道器之間,將IPv6封包封裝於IPv4封包之內

Figure 6.48IPv6/IPv4 使用雙重堆疊與隧道法協同運作: (a) 架構(schematic)

ipv4 protocol 41 ipv6 over ipv4
IPv4 protocol 41 : IPv6-over-IPv4

Figure 6.48IPv6/IPv4 使用雙重堆疊與隧道法協同運作: (b) 協定(protocols)

slide53
隧道法模式
  • IPv6IP
  • 6to4
    • IPv6的網路導碼與閘道的IPv4介面位址有對應關係
  • Intra-Site Automatic Tunnel Addressing Protocol (ISATAP)
    • 用於Private intranet 逐步昇級至IPv6
  • Teredo
    • IPv6封包封裝於IPv4之UDP封包中
6to4 2002 16
6to4模式: 2002:: /16

192  11000000  c0

168  10101000  a8

99  01100011  63

1  00000001  01

192  11000000  c0

168  10101000  a8

30  00011110  1e

1  00000001  01

nat pt
NAT-PT轉換器
  • 對於接在IPv6之主機,為了與接在IPv4的主機通訊,利用一部閘道器將IPv6封包轉成IPv4的封包;回應的封包則做反轉換。
  • 此包含網路位址轉換(Network Address Translation)與協定轉換(Protocol Translation),簡稱為 NAT-PT
    • 包括相應的ICMPv6與v4之轉換
  • 網路位址轉換
    • 閘道器上會記錄一個對應的(動態)轉換表
    • 過去的網路位址轉換是用在私有IP位址轉公眾IP位址的情形上
nat pt1
NAT-PT架構

NAT-PT translations may also be mapped dynamically based on

DNS queries, using a DNS application level gateway (DNS ALG).

slide59
應用層次的轉換
  • NAT-PT閘道的轉換僅限於網路層協定資訊之轉換
  • 在FTP應用,常有IP位址嵌於FTP協定當中,例如被動開啟(passive open),此類必須依賴應用層次的轉換
