彩灯循环的 PLC 控制系统

彩灯循环的 PLC 控制系统. 移位和循环移位指令. 设计者 ：张丹丹 学校 ：天津市电子信息高级技术学校. 1. 移位指令（ Shift ） 指令类型：右 移位指令、左 移位指令 右 移位指令：字节 右移位指令、字右移位指令、双字右 移位指令 左 移位指令：字节 左移位指令、字左移位指令、双字左移位指令. 1) 右移位指令. 上 图的梯形图 形式，都是 以指令盒形式编程,他们都是由移位条件 、 移位前 的存储单元、移位后的存储单元、移位次数存储单元组成。 不同 的是移位 前和移位后的存储单元的长度 不同。

paytah
Download Presentation

彩灯循环的 PLC 控制系统

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 彩灯循环的PLC控制系统 移位和循环移位指令 设计者：张丹丹 学校：天津市电子信息高级技术学校

  2. 1.移位指令（Shift） 指令类型：右移位指令、左移位指令 右移位指令：字节右移位指令、字右移位指令、双字右移位指令 左移位指令：字节左移位指令、字左移位指令、双字左移位指令

  3. 1)右移位指令

  4. 上图的梯形图形式，都是以指令盒形式编程,他们都是由移位条件、 移位前的存储单元、移位后的存储单元、移位次数存储单元组成。不同 的是移位前和移位后的存储单元的长度不同。 指令功能：移位条件成立，把IN中的数据左移N位后，再将结果存到OUT 所指定的存储单元中。 如果移位的次数超过了存储单元的位数,超出次数无效。

  5. 2)左移位指令

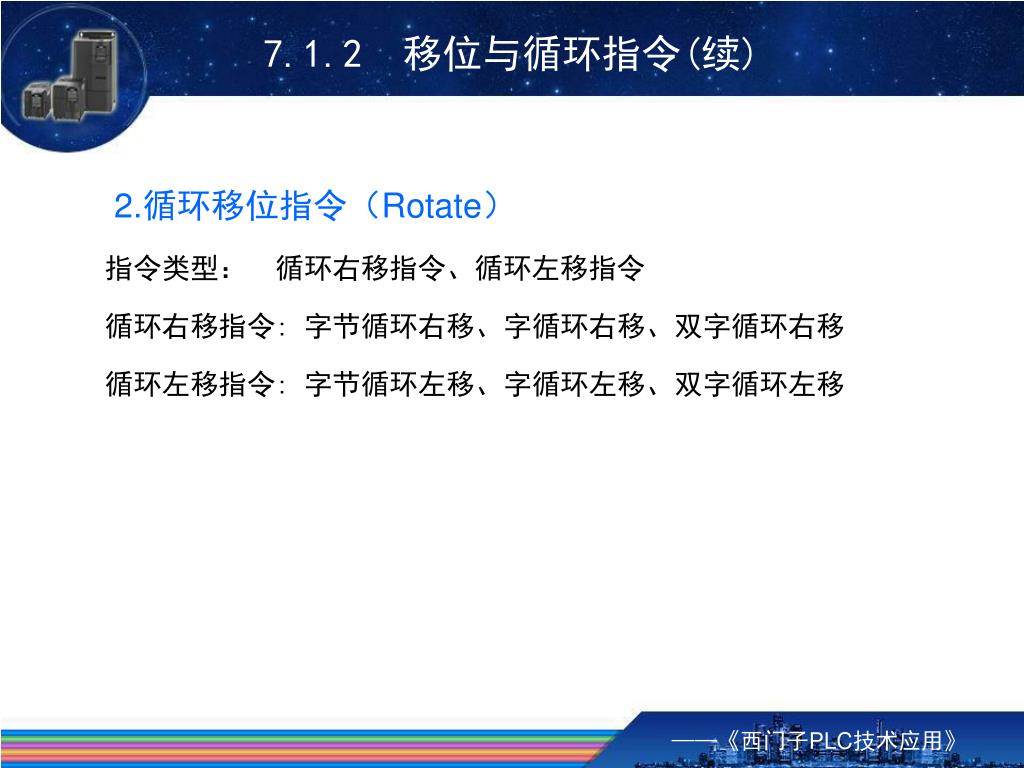

  6. 7.1.2 移位与循环指令(续) 2.循环移位指令（Rotate） 指令类型： 循环右移指令、循环左移指令 循环右移指令: 字节循环右移、字循环右移、双字循环右移 循环左移指令: 字节循环左移、字循环左移、双字循环左移

  7. 1）循环右移指令 指令功能:移位条件成立，将IN存储单元的数据循环右移N位后，结果存到 OUT所指定的存储单元中。

  8. 2）循环左移指令 指令功能:移位条件成立，将IN存储单元的数据循环左移N位后，结果存到 OUT所指定的存储单元中。

  9. 移位与循环指令简单应用举例
