初识家用电器和电路

初识家用电器和电路. 说一说. 生活中哪些地方 用 到了 电 ？ 电 使我们的生活发生了怎样的 变化 ？. 1 、用电器 —— 使用电能进行工作的装置. 从能量转化的观点来看，用电器是把 电能转化为其他形式能量 的装置。. 怎样让小灯泡亮起来. 小灯泡亮起来 啦 ！. 导线. 电池. 小灯泡. 开关. 1 、用电器. +. -. 2 、 电源 —— 能持续供电的装置，它是将其他形式的能转化为电能 。. 直流电源 ：. 干电池 蓄电池. 铜帽为正极 “ + ” ，负极 “ - ”. 交流电源. 1 、用电器. 2 、电源. 3 、 简单电路的组成.

pavel
Download Presentation

初识家用电器和电路

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 初识家用电器和电路

  2. 说一说 生活中哪些地方用到了电？电使我们的生活发生了怎样的变化？

  3. 1、用电器——使用电能进行工作的装置

  4. 从能量转化的观点来看，用电器是把电能转化为其他形式能量的装置。从能量转化的观点来看，用电器是把电能转化为其他形式能量的装置。

  5. 怎样让小灯泡亮起来

  6. 小灯泡亮起来 啦！ 导线 电池 小灯泡 开关

  7. 1、用电器 + - 2、电源——能持续供电的装置，它是将其他形式的能转化为电能 。 直流电源： 干电池 蓄电池 铜帽为正极“+”，负极“-” 交流电源

  8. 1、用电器 2、电源 3、简单电路的组成 （1）电路——用导线把电源、用电器、开关等元件连接起来组成的电流路径。

  9. 二、简单电路的组成 电路：就是用导线将电源、用电器、开关等元件连接起来组成的电流路径 1.电源 :能持续供电的装置 2.用电器:利用电来工作 3.开关：控制电路的通和断 4.导线：提供电流的路径

  10. 1、用电器 2、电源 3、简单电路的组成 （1）电路 （2）电路状态 通路：处处相通的电路 此时用电器正在工作 断路：线路在某处断开 的电路 此时用电器不在工作

  11. 认识电路的断路情形 灯丝断开 “断路”又称为“开路”

  12. 1、用电器 2、电源 3、简单电路的组成 （1）电路 （2）电路状态：通路、断路 短路：导线不经过用电器直接与电源连接的电路。 注意：电源两极绝对不允许直接用导线连接。 危害：烧坏电源、导线 再注意：连接电路过程，开关必须断开

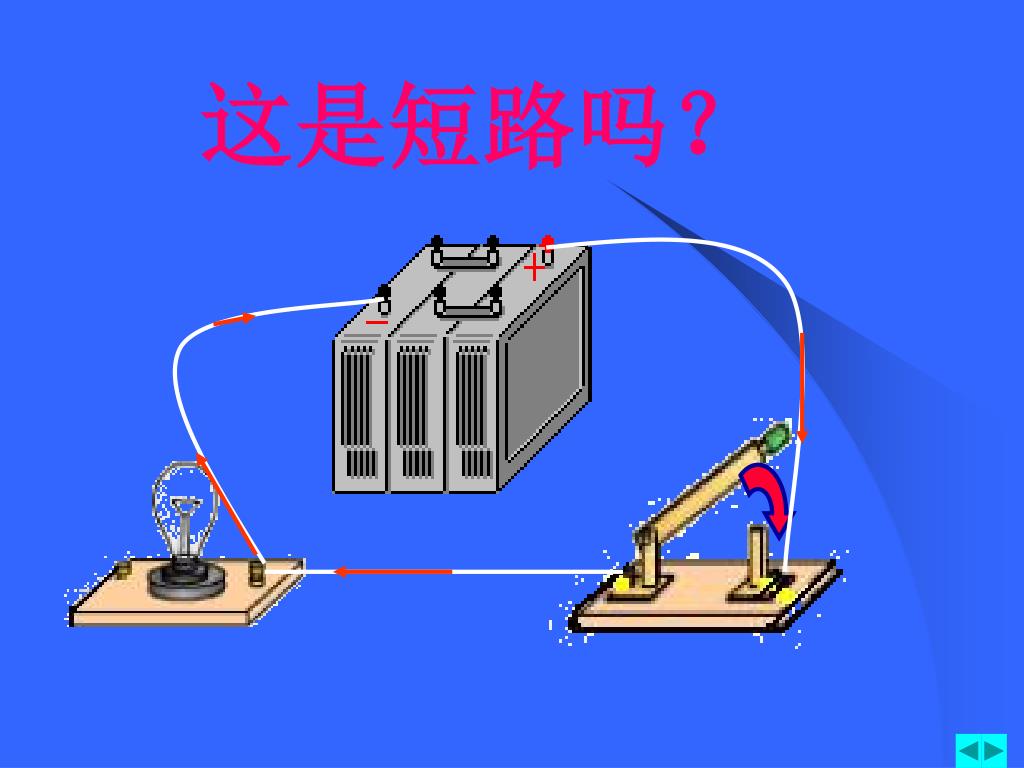

  13. 这是短路吗？

  14. 短路的危害: 会烧坏导线和电源!

  15. 认识电路的短路情形 危害:会烧坏导线和电源!

  16. 开关 电灯 这是短路吗？ 电流 短路

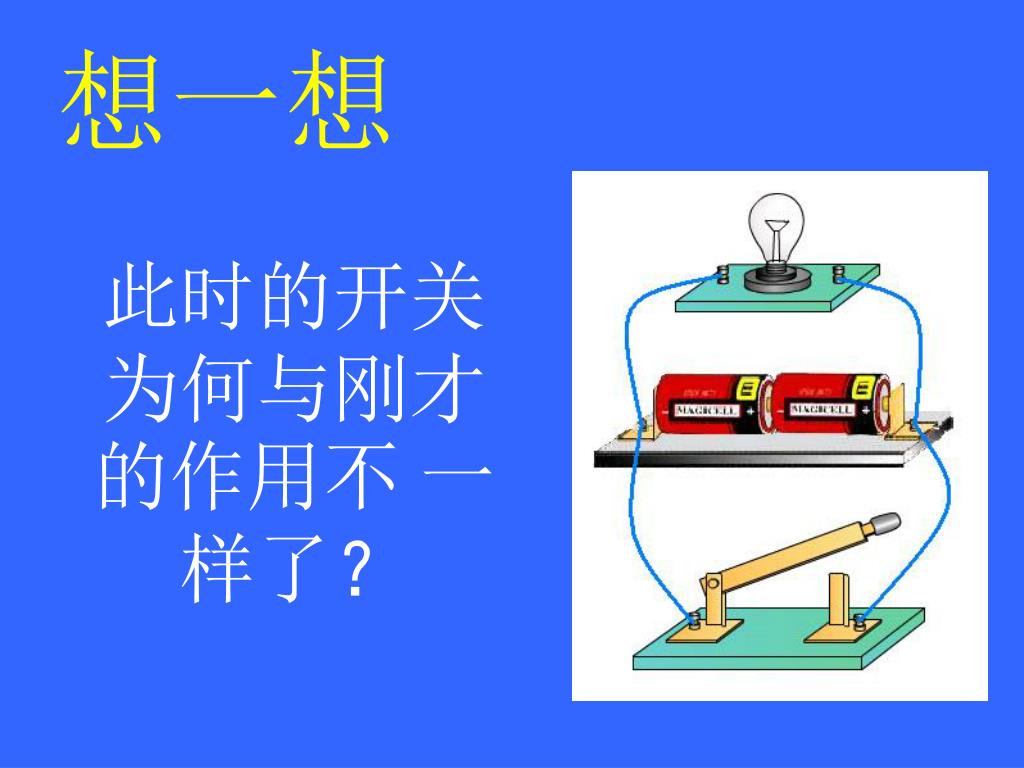

  17. 想一想 此时的开关为何与刚才的作用不 一样了？

  18. 1、用电器 2、电源 3、简单电路的组成 （1）电路 （2）电路状态：通路、断路、短路 4、电路图：用电路元件符号 表示电路元件实物连接的图。 （1）统一规定的符号 注意： （2）连接线要画成横平竖直 （3）线路画得简洁、整齐、美观

  19. 四、常用电路元件符号：

  20. 1、用电器 2、电源 3、简单电路的组成 （1）电路 （2）电路状态：通路、断路、短路 4、电路图：用电路元件符号 表示电路元件实物连接的图。 大家一起来画一画！！

  21. 连接电路时的注意事项： 1.连接电路时，开关必须断开。 2.从电源正极（或者负极）出发，按一定顺序连接各个器件，防止出现短路或者断路。 3.连接线应顺时针绕在接线柱上，并旋紧螺母。 4.电路连接好后，必须检查电路无误后，再闭合开关。 5.电源的两极的导线绝不允许以任何方式直接相连，以免短路，损坏电源。

  22. 三、电流方向： 当直流电源对用电器供电时，在电源的外部电流由电源的正极通过用电器流向负极。

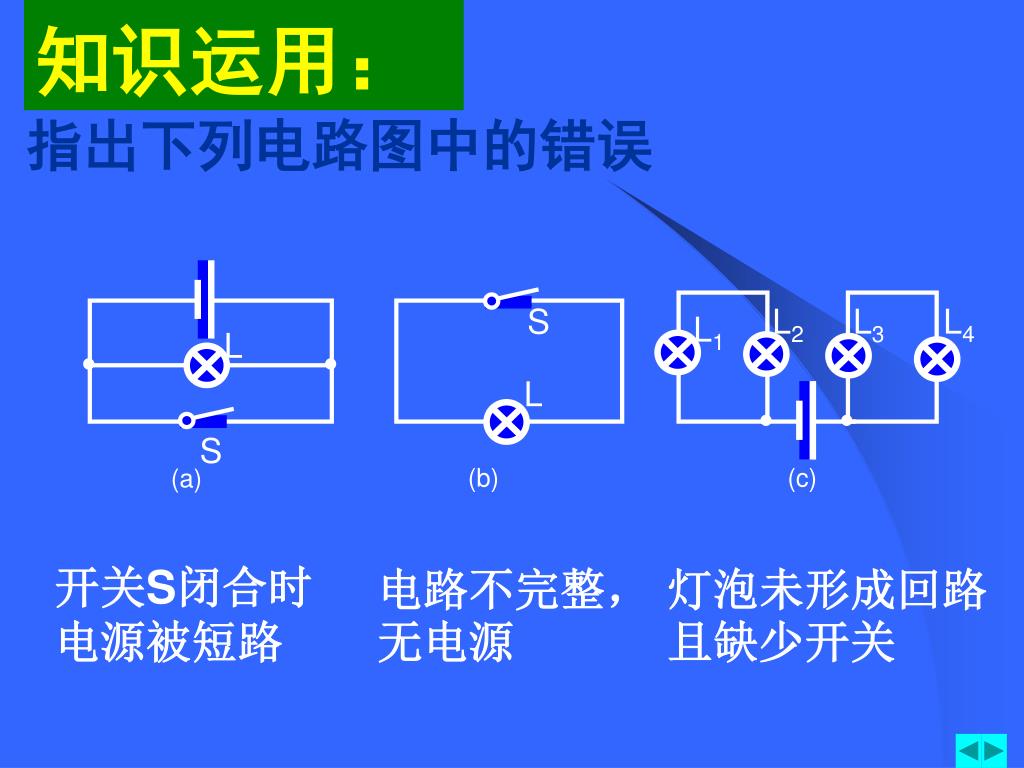

  23. 知识运用： 指出下列电路图中的错误 S L2 L3 L4 L1 L L S (b) (c) (a) 开关S闭合时电源被短路 电路不完整，无电源 灯泡未形成回路且缺少开关

  24. 知识运用： 根据给出的实物图画出相应的电路图

  25. L2 L1 L2 L1 巩固练习 1、根据下列实物图画出相应的电路图

  26. 根据实物图画电路图

  27. L2 L1
