  1. RTDS介绍

  2. 动模实验 • 特点 • 获得明确的物理概念 • 考核继电保护装置的各种性能 • 局限性 • 建设周期长，投资大 • 待研究系统的规模不能过大 • 参数设置不灵活，运行方式调整复杂 • 出于安全考虑，很多步骤不能亲自动手操作

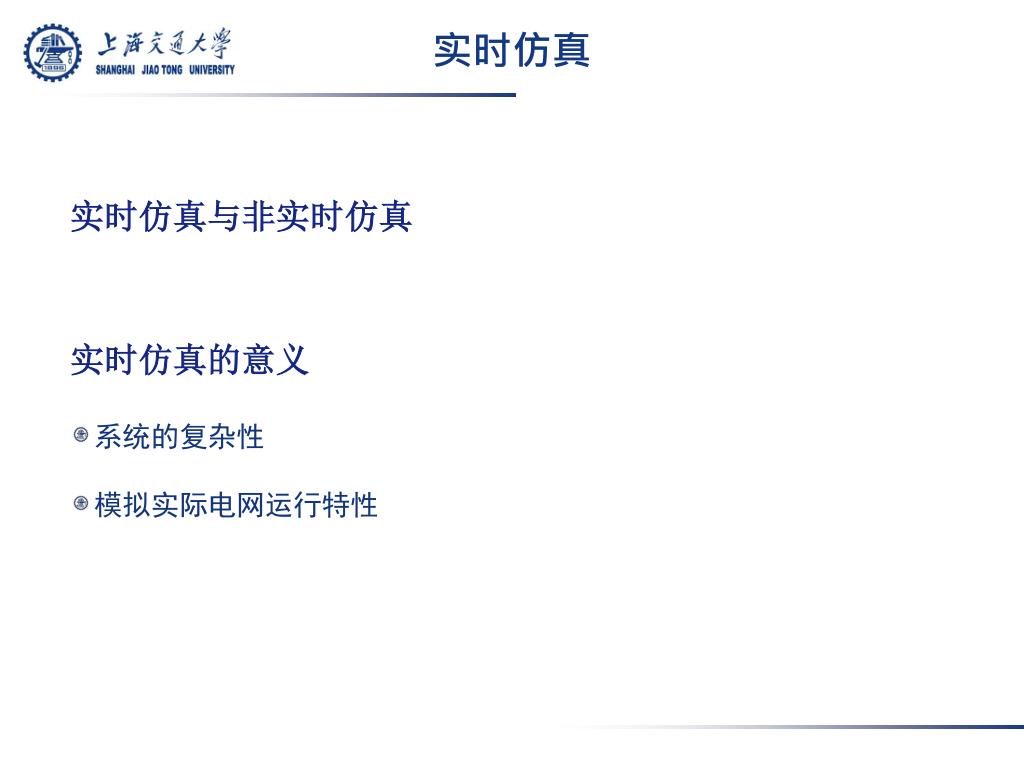

  3. 实时仿真 • 实时仿真与非实时仿真 • 实时仿真的意义 • 系统的复杂性 • 模拟实际电网运行特性

  4. RTDS概述 RTDS (Real Time Digital Simulator)

  5. RTDS概述 • RTDS Technologies: • 超过 100装机数量 • 超过400 单元 • 23 国家(地区) • 用户包括 • 电厂 • 电力设备制造商 • 研究机构

  6. RTDS功能 • 电力系统实际装置闭环实验 • 电力系统研究 • 电力系统故障分析 • 人员培训

  7. RTDS 硬件配置 • A Rack: • RTDS的基本单元称Rack(机柜)，一套RTDS装置可包括 • 1~6 千兆处理板卡(GPC) • 1 机柜间通信板卡(IRC) • 1 工作站接口板卡(WIF)

  8. RTDS扩展卡 • Flexible and Expandable I/O for the GPC: • GTAI (12 通道, 16位隔离模拟量输入卡) • GTAO (12 通道, 16位隔离模拟量输出卡) • GTDI (64通道, 光电隔离数字输入卡) • GTDO (64通道, 光电隔离数字输出卡) • GTFPI (高压数字输出接口板) • GTNET (以太网接口板) • Digital Interface Panel(数字补充面板)

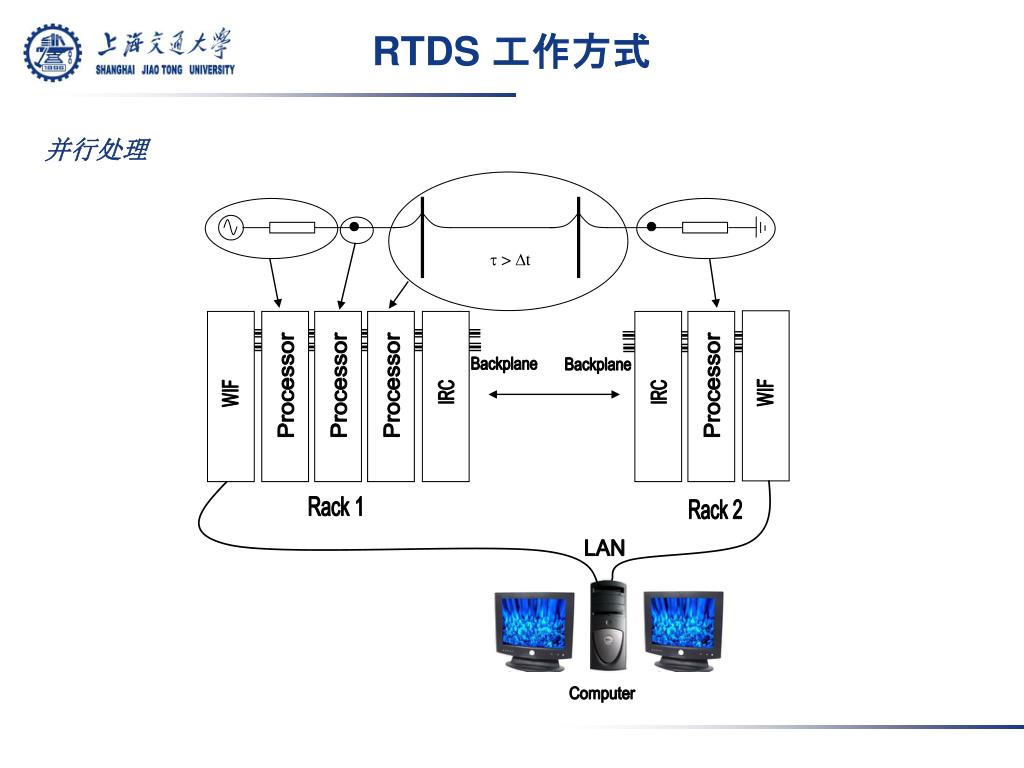

  9.  > t Backplane Backplane Processor Processor Processor Processor IRC IRC WIF WIF Rack 1 Rack 2 LAN Computer RTDS 工作方式 并行处理

  10. RTDS 软件 RSCAD 图形化用户界面: FILEMAN TLINE RUNTIME DRFT CABLE MULTIPLOT

  11. 实时仿真步骤 • 在文件管理器中定义一个项目或任务; • 在绘制模块中建立一个电力系统模型, 然后编译生成模型目标代码; • 在实时运行中进行仿真; • 用Uniplot或Multiplot进行仿真结果分析。

  12. 谢 谢！
